Кран кс 3577: технические характеристики

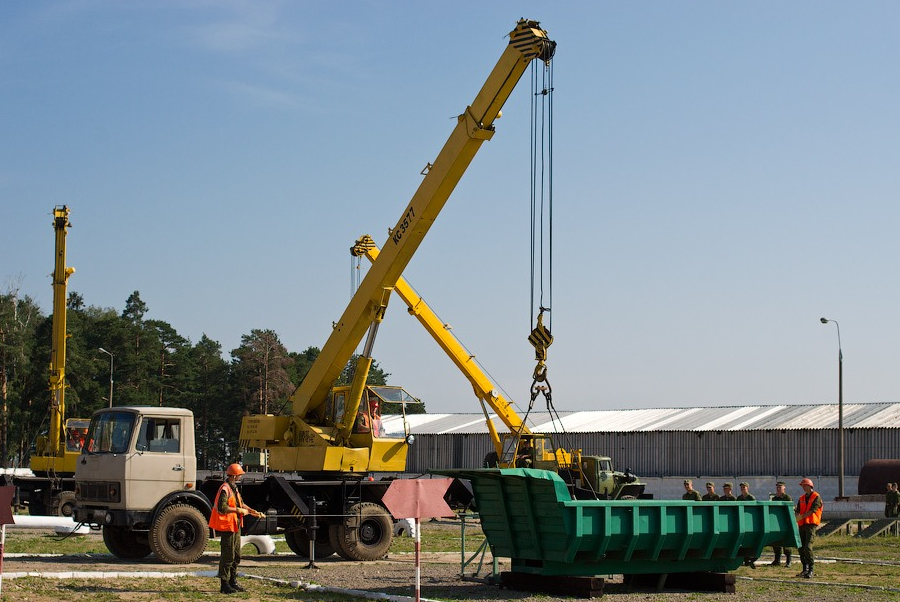

Автокран КС-3577: технические характеристики, шасси

Автокран КС 3577 предназначен для выполнения погрузочных и разгрузочных работ разного типа. Он активно используется в строительстве и для организации производственных процессов в разных сферах. Тщательное продуманное устройство и конструкция автокрана КС 3577 позволили ему завоевать популярность во многих отраслях. Его можно использовать для перемещения железобетонных изделий, металлоконструкций, лесоматериалов и т. д.

Как устроен кран – конструкционные и эксплуатационные особенности

Автокран Ивановец КС-3577 смонтирован на двуосном шасси транспортного средства МАЗ-5334. Данная модель отличается от ранее выпущенных машин расширенным опорным контуром. Благодаря такой особенности кран имеет высшие грузоподъемные характеристики и лучшую устойчивость. Выдвижение опор данной модели спецтехники осуществляется механически.

Автокран КС-3577 на шасси МАЗ-5334

Для увеличения сферы применения автокрана КС 3577 он комплектуется решетчатым гуськом. Чтобы была возможность регулировки скорости передвижения грузов, грузовая лебедка оснащена аксиально-поршневым гидромотором. Благодаря его присутствию в конструкции крана управление максимально простое, все механизмы работают плавно и без сбоев. Существует возможность одновременного выполнения нескольких операций.

Компактность и маневренность машины обеспечивается наличием двухсекционной телескопической стрелы. Она состоит из стационарной и подвижной частей. Последняя выдвигается на длину до 6 м при помощи гидроцилиндров.

Поворотная часть крана состоит из нескольких частей:

редуктора;
гидравлического мотора;
колодочного тормоза с гидрозамыкателем.

Устройство автокрана КС 3577 обеспечивает возможность вращения ее поворотной части вручную при помощи специальной рукоятки. Она соединяется с рамой машины роликовым опорным кругом. Гидропривод крана создан по типу разомкнутой схемы циркуляции жидкостей в системе. В его конструкции присутствует гидромоторы, гидроусилители, аксиально-поршневой насос.

Автомобильный стреловой кран КС-3577-3-2

Другие конструкционные характеристики автокрана КС 3577

Кабина автокрана КС 3577 установлена на его поворотной платформе. Она облицована декоративным материалом, с теплоизоляцией, что обеспечивает комфортность пребывания машиниста внутри. Кабина имеет два окна, которые открываются наружу. Присутствует много дополнительного оснащения:

Кабина оператора автокрана Ивановец КС-3577 изнутри

стеклоочистители;
плафон для установки освещения;
вентилятор;
карман для документов;
козырек для защиты от солнца;
ящик для аптечки;
отопительный прибор.

Автокран КС 3577 имеет эффективную электросеть, рассчитанную на напряжение 24 В. Данная модель спецтехники оснащена приборами, которые обеспечивают безопасность ее работы. Присутствуют ограничители по грузоподъемности, датчики усилий, вылетов стрелы, высоты подъема грузов и прочие механизмы. Безопасность работы крана обеспечивается наличием сигнализации приближения к линиям электропередач, приборами, которые указывают зону функционирования машины.

Грузовые характеристики автокрана КС-3577

Технические характеристики крана КС 3577

Технические характеристики автокрана КС 3577 представлены в следующей таблице:

Колесная формула крана	4х2
Тип двигателя	На дизельном топливе
Модель двигателя	ЯМЗ-236-НЕ
Мощность двигателя	230 л. с. или 169 кВт
Максимальная грузоподъемность	14 т
Максимальный грузовой момент	40 тм
Вылет стрелы	3,2–13 м
Высота подъема основной стрелой	9–14,5 м
Максимальная высота подъема с гуськом	20500 мм
Длина стрелы	8–14 м
Скорость подъема или опускания груза (номинальная – увеличенная)	10–20 м/мин
Скорость передвижения крюковой подвески	0,4–18 м/мин
Частота вращения	1 оборот/мин
Скорость передвижения	85 км/час
Габариты крана	9,85х2,5х3,65 м
Размер опорного контура (вдоль и поперек)	4,15х5,08 м
Масса крана	15,7 т
Распределение нагрузки по осям: на переднюю на заднюю	6,1 т 9,6 т
Допустимый температурный режим эксплуатации	От -40 до +40°С

Устройство и назначение

На базовом шасси МАЗ-5334 установлен двигатель ЯМЗ-236, имеющий мощность 180 л. с. На машине используется механическая 5-скоростная трансмиссия. Задний мост оснащен дополнительными планетарными редукторами, размещенными в ступицах колес. За счет такого решения удалось уменьшить габариты редуктора моста и расширить возможности шасси.

Для размещения узлов крановой установки используется несущая платформа, установленная на задней части шасси. Каркас платформы сварен из стального профиля различного сечения. Сверху установлен поворотный круг, на котором расположены стрела крана, вспомогательное оборудование, кабина и противовесы.

Для привода лебедок и редуктора поворота используется распределительный модуль, обеспечивающий реверсивную работу узлов. Привод лебедок и редуктора выполнен от гидравлических двигателей. Регулировка угла наклона стрелы ведется при помощи гидравлических цилиндров, оборудованных гидравлическим запорным устройством. Гидравлика используется для изменения длины стрелы. Отдельные модели крана оснащены 3-секционной стрелой с механическим приводом выдвижения крайней секции.

Лебедка оборудована 2-ступенчатой коробкой привода. Торможение узла выполняется ленточным тормозом, оснащенным гидравлическим размыкателем. Аналогичный узел применен в приводе механизма поворота. При отказе гидравлики башню крана можно повернуть вручную, используя специальную рукоятку.

Привод гидравлических агрегатов крана выполняется от шестеренного масляного насоса. Насос получает вращение от карданного вала, прикрепленного к выходу коробки отбора мощности. Отбор осуществляется от коробки передач. Включение отбора выполняется отдельным рычагом, расположенным в кабине шасси. Запас жидкости, необходимой для работы гидравлики, расположен в отдельном баке. Все узлы системы связаны жесткими или гибкими магистралями.

Применение секционной стрелы позволяет использовать машину для погрузочных или строительных работ в стесненных условиях.

Телескопическая стрела обеспечивает технике возможность маневрирования в узких проездах между складами или строящимися зданиями.

Рабочее место оператора расположено в отдельной кабине. Панель приборов оснащена индикаторами положения рабочих органов и сигнализацией. Кабина оборудована вентиляционной установкой с возможностью подачи теплого воздуха. Рядом с кабиной расположены механизмы крана, закрытые защитным металлическим кожухом.

Автокран КС 3577 – устройство и технические характеристики

Автокран КС 3577 – специальная техника легкого класса, предназначенная для работ по погрузке, выгрузке, а также строительных работ, в разных отраслях народного хозяйства.

Кран смонтирован на двухосном шасси автомобиля МАЗ-5334.

Автокран КС 3577 быстро приводится в рабочее положение и не требует большого пространства для подъезда и работы. Технические характеристики машины позволяют перемещать любые тяжести: железобетонные изделия, металлопродукцию, лесоматериалы и прочие.

Применение трапецеидального опорного контура позволило повысить как максимальную грузоподъемность крана, так и грузоподъемность в рабочем диапазоне вылетов по сравнению с той же характеристикой крана КС-3571.

Устройство автокрана КС 3577

Привод насоса 15 осуществляется от двигателя 16 автомобиля через коробку отбора мощности 14, установленную на коробке передач 13. Насос включают (отключают) рычагом, расположенным в кабине водителя и соединенным тягой с коробкой отбора мощности.

Телескопическая стрела состоит из неподвижной 5 и подвижной 1 секций. Выдвижение последней на длину 6 м осуществляется гидроцилиндрами 2 и 3, штоки которых соединены муфтой.

Для увеличения подстрелового пространства и высоты подъема крюковой подвески предусмотрен решетчатый гусек, выполненный из углового проката. Гусек можно перевозить на кране, для чего его поворачивают на 180° из рабочего положения и фиксируют рядом со стрелой.

Для удлинения гуська используется решетчатая вставка, выполнения из углового проката. Она имеет кронштейны для подсоединения к головной части подвижной секции стрелы и к гуську.

Механизм подъема стрелы предназначен для ее перемещения в вертикальной плоскости. Он представляет собой гидроцилиндр 4 двустороннего действия. Фиксация его штока в заданном положении осуществляется гидрозамком.

Грузовая лебедка включает в себя гидромотор 12, цилиндрический двухступенчатый редуктор 9, барабан 10 и нормально замкнутый ленточный тормоз 11 с гидроразмыкателем.

Механизм поворота состоит из гидромотора 6, двухступенчатого редуктора 8, нормально замкнутого колодочного тормоза 7 с гидроразмыкателем. На выходном валу редуктора установлена шестерня, входящая в зацепление с зубчатым венцом опорно-поворотного круга. Для вращения поворотной части крана вручную (с помощью рукоятки) промежуточный вал-шестерня имеет на конце квадратный хвостовик 5.

Поворотная платформа соединена с рамой однорядным роликовым опорно-поворотным кругом с внутренним зацеплением.

Кабина машиниста, установленная на поворотной платформе крана, облицована декоративным пластиком, теплоизолирована, имеет два открывающихся наружу окна. Она оборудована стеклоочистителем, вентилятором, плафоном для освещения, противосолнечным козырьком, ящиком для аптечки, карманом для документации. Кабина обогревается отопителем О30.

Гидропривод выполнен по разомкнутой схеме циркуляции рабочей жидкости и с комбинированным регулированием скорости путем дросселирования рабочей жидкости, изменения частоты вращения вала насоса и рабочего объема регулируемого гидромотора грузовой лебедки.

В гидроприводе использованы аксиально-поршневые насос и гидромоторы, секционные гидрораспределители и другие унифицированные гидроэлементы.

Электрооборудование автомобиля и крановой установки рассчитано на напряжение 24 В и состоит из приборов безопасности, освещения и сигнализации, а также контрольно-измерительных приборов.

Кран оснащен устройствами и приборами, обеспечивающими его безопасную эксплуатацию: ограничителем грузоподъемности, состоящим из релейного блока, панели сигнализации и датчиков усилий, вылета и длины стрелы; ограничителями высоты подъема и усилия затяжки крюковой подвески; указателями грузоподъемности и наклона крана; сигнализатором зоны работы, устройством оповещения о приближении к ЛЭП.

Технические характеристики автокрана КС 3577

Базовое шасси:	МАЗ-5334
Грузоподъемность, т:	14
Длина стрелы, м:	14
Мощность двигателя, л.с.	230
Частота вращения поворотной части, об/мин	1
Транспорная скорость, км/час	86
Выдвижение опор	механически
Двигатель	ЯМЗ-236НЕ2
Колесная формула	4х2
Скорость посадки груза, м/мин	0,4
Скорость подъема (опускания) груза, м/мин	10,0
Грузовой момент, тм	40
Длина удлинителя, м	7
Масса в транспортном положении, т	15,5
Распределение нагрузки на дорогу, задние колеса, т.с.	9,4
Распределение нагрузки на дорогу, передние колеса, т.с.	6,1
Длина, мм	9850
Размер опорного контура вдоль и поперек оси шасси, м	4,15 х 5,08
Ширина, мм	2500
Высота, мм	3650

Приборы безопасности

БОД к ОНК-140-01

БОД к ОНК-140-06

БОД к ОНК-140-25

БОД к ОНК-140-81

ДА Датчик азимута
ЛГФИ401.221.003

ДДС Датчик длины стрелы (для ОНК 140-06М)
ЛГФИ401.161.002-01

ДДС Датчик длины стрелы (для ОНК-140-01М)
ЛГФИ401.161.002

ДДС Датчик длины стрелы (для ОНК-140-01М)
ЛГФИ401.161.002-03

ДУГМ Датчик угла маятниковый
ЛГФИ401.221.016-01

Жгут
ЛГФИ685.623.005

Жгут (ОНК-140-01М)
ЛГФИ685.623.005-01

Индикатор (для БОД)
SDS31190ABTNRP

Коса 4-х жильная (40 м)

МЗОН Модуль защиты от опасного напр. 1-01

ОНК
ОНК140-06М

ОНК
ОНК140-25М

ОНК
ОНК140-01М

ОНК-140-01М
ОНК-160С-01.02

ОНК-140-06М
ОНК-160С-01.03

ОНК-140-25М
ОНК-160С-01.01

Плата контроллера (ОНК-140-01)
ЛГФИ301.411.126-01

Плата контроллера (ОНК-140-06)
ЛГФИ301.411.126-06

Плата контроллера (ОНК-140-25)
ЛГФИ301.411.126-25

Плата питания
ЛГФИ301.411.219

ПрД-01 (Преобразователь давления)
ЛГФИ406233007-01

ПрУ (Преобразователь усилия)
ЛГФИ404176.011

СТИ Считыватель телеметрической информации
СТИ-1

УП Устройство пружинное
ЛГФИ304.570.001-02

Трансмиссия

Сцепление на всех модификациях МАЗ-5337 – двухдисковое, с пневматическим усилителем. Коробка передач также одинаковая на всех модификациях модели. Это ЯМЗ-236П, пятиступенчатая, с синхронизаторами на II, III, IV и V передачах, передаточные числа: I-5,24; II-2,90; III-1,52; IV-1,00; V-0,66; ЗХ-5.48. Карданная передача состоит из двух последовательных валов с промежуточной опорой. Главная передача – разнесённая двухступенчатая: центральный ионический редуктор и планетарная бортовая передача (в ступицах колёс). Передаточные числа: центрального редуктора – 2,08 или 2,27; бортовых – 3,428; общее – 7,14 или 7,70.

Варианты надстроек на шасси МАЗ-5337

Городские коммунальные предприятия эксплуатируют мусоровозы и различные виды коммунальной техники на шасси МАЗ-5337. (Хотя чаще «коммуналки» делаются либо на базе седельника МАЗ-5432, либо самосвала МАЗ-5551). На строительных площадках различного масштаба очень часто встречаются МАЗ-5337 с крановым оборудованием на шасси. В частности, популярным вариантом является автомобильный кран КС-35715, грузоподъёмностью в 16 тонн.

На этом же шасси монтируются цистерны для пищевых и непищевых жидкостей и ГСМ, гидроманипуляторы, буры, ассенизаторы-илососы и прочее оборудование. МАЗ-5337 можно (хоть и нечасто) встретить в машинном парке пожарных частей, и в качестве автомобилей других аварийных служб. Топливозаправщики на базе МАЗ-5337 можно увидеть в аэропортах России и СНГ.

Грузовик неприхотлив, он рассчитан на работу как в экстремальную летнюю жару, так и в суровую морозную зиму. Существует специальная версия автомобиля для нефте- и газоводобывающих компаний, специально адаптированная к условиям Крайнего Севера, Сибии и дальнего Востока: МАЗ-533701 (исполнение «ХЛ», для работы при минус 60 градусах Цельсия). В этой северной модификации кабина выполнена удлинённой, с двумя спальными местами. В качестве ближайшего «родственника» и конкурента автомобиля выступает другой популярный советский грузовик – КамАЗ-5320.

Автокран КС-3577 «Ивановец»

Прежде чем изучить автокран КС 3577 4, а также другие модификации транспортного средства, необходимо более подробно рассмотреть характерные особенности основной модели. Автомобиль представляет собой стандартный автокран, оборудованный удобной стрелой-манипулятором, установленной на грузовое шасси МАЗ.

Массовое производство рассматриваемой модификации «Ивановец» началось в 1984 году на специальном заводе в Иваново, специализирующемся на выпуске подобного рода продукции. Благодаря удачной конструкции и превосходным техническим характеристикам, транспортному средству удалось стать одной из самых выгодных и эффективных моделей в своем сегменте.

Среди ключевых особенностей рассматриваемой модели необходимо упомянуть следующие:

универсальность. С помощью стрелы-манипулятора автокран может с легкостью перемещать различные изделия из бетона, железа и других материалов в пределах допустимой нагрузки;
электросхема, предусматривающая наличие системы безопасности, которая предотвращает чрезмерное выдвижение стрелы либо перегруз агрегата;
компактные размеры, позволяющие эффективно выполнять различные задачи в городских условиях.

Автокран Ивановец

Также необходимо упомянуть отличную проходимость, характерную для большинства автомобилей Минского Автомобильного Завода, что делает транспортное средство отличным решением для строительных и иных объектов.

Помимо многочисленных преимуществ, характерных для подобного рода модели, целесообразно отметить и ряд недостатков. Это течи, которые нередко возникают в стыках магистралей гидравлической системы, поскольку они могут привести к потере агрегатом работоспособности. Внимания заслуживает и плохое качество антикоррозийной обработки, которое приводит к быстрому появлению ржавчины, особенно на кабине оператора.

Устройство крана

Будучи установленном на грузовом шасси МАЗ 5337, КС 3577 был снабжен довольно мощным двигателем ЯМЗ-236. Он отличается длительным сроком службы, его мощностные показатели достигают 180-230 л.с (зависит от модификации). В качестве трансмиссии используется стандартная КПП механического типа, снабженная 5 ступенями.

К числу других важных элементов следует отнести:

кабина;
гидравлическая схема, включая гидроцилиндр опор, а также центральный аналог;
основная платформа, на которую установлен автокран;
шасси.

Задний мост транспортного средства оснащен дополнительными редукторами, которые удачно смонтированы в колесные ступицы, что позволило существенно сократить размеры основного элемента и увеличить возможности автокрана. Платформа с манипулятором установлена на задней части шасси, а материалом для её изготовления выступают различные элементы из стального профиля.

Благодаря наличию двухходовой стрелы секционного типа, устройство без особых проблем может выполнять работы на внушительной высоте, а также в условиях дефицита свободного пространства. Простая и надежная конструкция позволяет значительно продлить срок службы данной модели автокрана, а запчасти на него стоят сравнительно мало, что дает возможность сократить издержки на ремонт и обслуживание.

Например, при необходимости заменить бак, масляный фильтр или другие комплектующие водитель может приобрести нужные элементы и выполнить работу самостоятельно, избежав дополнительных трат.

Характеристики крана

Оборудование стрелы

Среди наиболее значимых элементов конструкции автокрана «Ивановец» модели КС 3577 3 целесообразно отметить удобную секционную стрелу, которая относится к телескопическому типу и способна существенно увеличиваться в длине при необходимости.

За подъем основной части манипулятора вверх отвечает центральный гидроцилиндр, а за последующее выдвижение — 2 парных аналога, а также гидрозамок стрелы.

Удлинитель стрелы, который также называют гусек, также заслуживает упоминания, поскольку он во многом определяет эксплуатационные характеристики модели. Он изготовлен из металлического угла и закреплен на конце выдвижной части манипулятора, что позволяет увеличить рабочее пространство под ним.

Автокран на базе МАЗ-5337 | технические характеристики | цена

Автокран на базе автомобильного шасси МАЗ-5337 производится заводом «Ивановская марка». Модель получила название КС-35715-2 Ивановец. Простота и легкость управления крановым оборудованием обеспечена использованием в конструкции гидравлического привода. Техника отличается плавностью хода и внушительной грузоподъемностью.

Автокран МАЗ-5337: технические характеристики

Для любой техники на базе автомобильного шасси отдельно рассматриваются параметры рабочего оборудования и технические данные автомобиля.

Общие параметры

максимальная грузоподъемность — 17 т;
максимальный грузовой момент — 48 т/м;
тип стрелы — телескопическая двухсекционная;
длина стрелы — 8000-14000 мм;
длина гуська — 7000 мм;
вылет стрелы — 1900-13000 мм;
высота подъема груза (основная стрела) — 9100-14500 мм;
высота подъема груза (основная стрела и гусек) — 21 600 мм;
скорость подъема/опускания груза (максимум) для номинального груза — 9 м/мин;
скорость подъема/опускания груза (максимум) с пустым крюком и грузом до 4,5 т — 18 м/мин;
скорость посадки груза — 0,2 м/мин;
частота вращения поворотного механизма крана — 2,5 об/мин;
скорость передвижения машины своим ходом — до 60 км/ч;
эксплуатационная масса крана с основной стрелой — 16,42 т;
распределение нагрузки на покрытие через переднюю ось — 5,59 тс;
распределение нагрузки на покрытие через заднюю ось — 10,83 тс;
базовая колесная формула автомобильного шасси — 4х2;
габаритные размеры в транспортном положении — 10000х2500х3850 мм.

Устройство

На базовом автомобиле МАЗ-5337, используемом под автокран, устанавливается дизельный шестицилиндровый силовой агрегат с V-образным расположением цилиндров Ярославского завода ЯМЗ-236М2. Мотор выдает 180 л.с./132 кВт рабочей мощности и максимальный крутящий момент 667 Нм.

В дополнение к двигателю устанавливается механическая пятискоростная коробка переключения передач. Передняя и задняя подвеска относятся к рессорному типу. Система рулевого управления снабжается гидравлическим приводом и гидроусилителем руля. Передняя ось — управляемая. Задняя — ведущая.

В качестве привода механизма стрелы используется гидравлический насос, подсоединенный к двигателю автомобильного шасси. Секция стрелы приводится в движение гидроцилиндром. Для увеличения длины базового оборудования производитель поставляет решетчатый удлинитель — гусек. Как на прочих моделях автокранов Ивановец здесь использован микропроцессорный ограничитель грузоподъемности. Электроника обеспечивает безопасность работы оператора и позволяет отслеживать:

степень загрузки крана;
длину и вылет стрелы;
высоту подъема оголовка стрелы;
фактическую массу груза на крюке;
максимальную грузоподъемность при каждой величине вылета стрелы.

Кроме того, система позволяет ограничивать зону действия крана по заданным параметрам в условиях стесненного пространства города. В ограничитель встроена телеметрическая система памяти, регистрирующая рабочие параметры крана в течение всего срока его службы.

Технические характеристики автомобильного шасси МАЗ-5337

грузоподъемность — 9850 кг;
максимальная скорость движения — 86 км/ч;
объем топливного бака — 200 л;
удельный расход топлива при 60 км/ч — 21,5 л/100 км;
полная масса автомобиля — 16 000 кг;
распределение массы на переднюю ось — 6 000 кг;
распределение массы на заднюю ось — 10 000 кг;
распределение снаряженной массы на переднюю ось — 3950 кг;
распределение снаряженной массы на заднюю ось — 2050 кг.

Габаритные размеры автомобильного шасси МАЗ-5337

длина — 6830 мм;
ширина — 2500 мм;
высота — 2900 мм;
длина рамы монтажная — 4675 мм.

Грузовысотные характеристики

Регулируемый вылет и подъем стрелы позволяет максимально продуктивно использовать автокран МАЗ-5337. Грузовысотные характеристики кранового оборудования меняются в зависимости от использования или неиспользования выносных опор. В российской практике выносные опоры используются постоянно.

Грузоподъемность стрелы колеблется в пределах 17-0,45 тонн при высоте подъема 2-22 метров и вылете 2-16 метров.

грузоподъемность стрелы 8 м — 17-4,95 т;
грузоподъемность стрелы 10 м — 11-3,3 т;
грузоподъемность стрелы 12 м — 8-2,2 т;
грузоподъемность стрелы 14 м — 5,5-1,6 т;
грузоподъемность стрелы 14 м с гуськом 7 м — 1,95-0,45 т.

Получите выгодное предложение от прямых поставщиков:

Технические характеристики

Параметр	Значение
Грузоподъемность крана	14 т
Вылет стрелы рабочий	14 м
Паспортная мощность двигателя автомобиля	230 л. с.
Скорость поворота кабины со стрелой	1 об./мин.
Максимальная по паспорту скорость движения в транспортном состоянии	86 км/ч
Вариант установки упоров	Механический
Скорость опускания/подъема	0,4-10 м/мин
Длина удлинителя стрелы	7 м
Вес при движении автомобиля по трассе	15,5 т
Дорожная нагрузка задних колес	9,4 т. с.
Дорожная нагрузка передних колес	6,1 т. с.
Габариты автокрана	9,85 × 2,5 × 3,65 м
Габариты опорного контура	4,15 × 5,08

Видео: автокран КС-3577 за работой.
