Технические характеристики модельного ряда уралов лесовозов

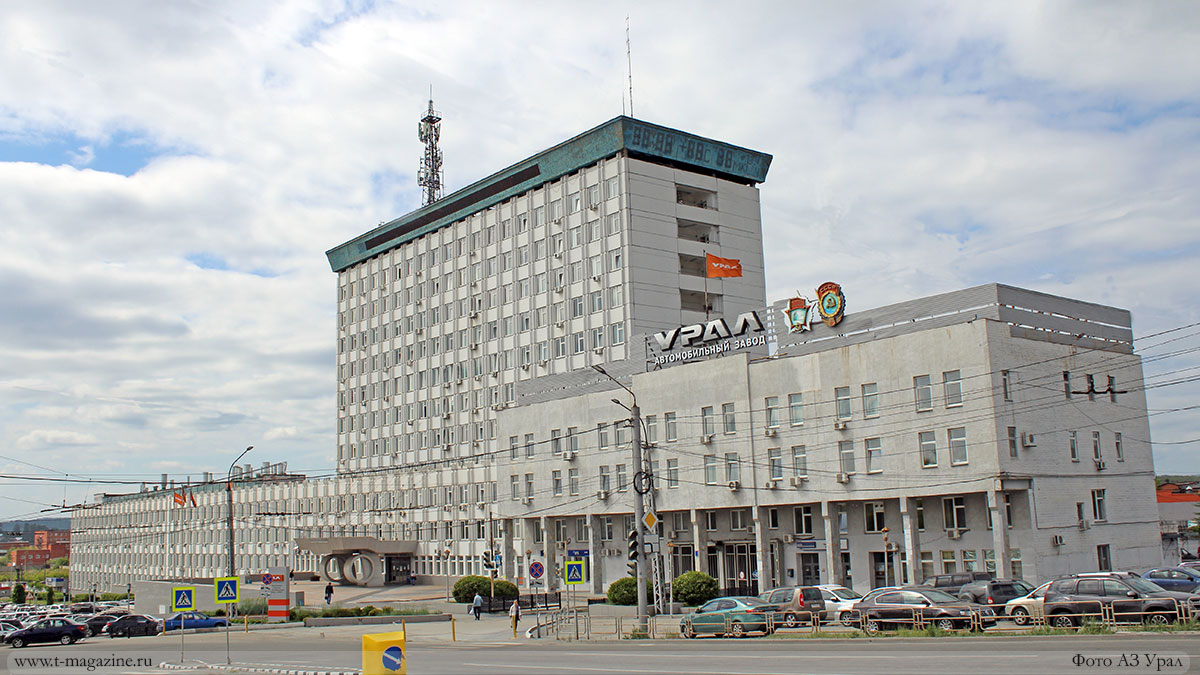

На рубеже тысячелетий

Несмотря на все сложности и испытания, тяготы и лишения в военное и послевоенное время самыми тяжёлыми для УралАЗа оказались «лихие 90-е». Производство машин в этот период упало в 12,6 (!!!) раз – с 31371 автомобиля в 1991 до 2489 грузовиков в 1998 году.

На предприятии в обращение вошли собственные «деньги», которыми выплачивалась зарплата. Отоварить их можно было в специальном магазине, либо приобрести на них продукцию предприятия – запчасти и автомобили. Это было время бартерного обмена, выживания работников и предприятия. Однако, это же было и время возможностей.

Именно в конце 90-х было проведено техническое перевооружение и реконструкция автозавода. Стала появляться новая продукция, начались разработки усовершенствованных моделей, включая бескапотные. Также была запущено процедура банкротства УралАЗа. На его производственной базе появилось новое предприятие ОАО Автомобильный завод Урал – АЗ Урал.

Уже в 2001 году объём производства вырос в 4 раза по сравнению с минимумом 98-го и превысил 10 тыс. машин. С 2004 года на предприятии стала внедряться система Бережливого производства, которая подняла производительность вдвое, снизив при этом издержки в 3 раза.

Модельный ряд

Урал-4320

Один из самых распространенных лесовозов на территории России. Оснащается довольно современным двигателем стандарта Евро-4, а также гидравлическим манипулятором для самостоятельно погрузки и разгрузки. Главным достоинством является простота конструкции, что позволяет работать в условиях с низкоквалифицированным обслуживанием.

Технические характеристики лесовоза Урал 4320 с гидроманипулятором:

Характеристики	Показатели
Колесная формула	6х6
Грузоподъемность тягача, т	15
Грузоподъемность манипулятора, т	3
На максимальном вылете (7,8 м), т	1,1
Мощность, л.с.	230-240
Крутящий момент, Нм	900
Макс. скорость, км/час	75
Топливный бак, л	300
Дорожный просвет, мм	360
Габариты с прицепом и манипулятором Д/В, м	19500(7400)/4000
Полная масса, т	33

Видео обзор лесовоза Урал-4320:

Урал-375

Довольно распространенная база для различной спецтехники, а также для лесовозов, которые могут оснащаться манипулятором и передвигаться в составе автопоезда по всем видам дорог. Имеет хорошую проходимость, высокий крутящий момент, а также довольно неприхотлив в процессе эксплуатации.

Технические характеристики лесовоза Урал 375:

Характеристики	Показатели
Колесная формула	6х6
Мощность, л.с./кВт	240/176
Габариты без прицепа ДхШхВ, м	1,4х2,5х3,75
Колесная база, м	3,5
Снаряженная масса, кг	11230
Грузоподъемность, кг	5730

На видео лесовоз Урал-375:

Урал-43204

Довольно распространенная модель лесовоза, которая позволяет перевозить хлысты длиной до 23 метров. Имеет хороший показатели как по проходимости, так и по грузоподъемности. Новые модели оснащаются двигателем под современный стандарт Евро-4.

Технические характеристики лесовоза Урал-43204:

Характеристики	Показатели
Колесная формула	6х6
Масса, кг	11770
Грузоподъемность, кг	9300
Мощность двигателя, л.с.	240
Габариты тягача, мм	8200х2500х4000
Максимальный вылет стрелы, м	7,3
Грузоподъемность, т	2,9
На максимальном вылете, т	1

Фото лесовоза Урал 43204

Предназначение «Урал-4320»

Непосредственное предназначение «Урал-4320» – это перевозка грузов, людей, буксировка прицепов и различной техники на всех типах дорог и на бездорожье (по пересечённой местности). Колёсная формула 6Х6, мощные дизельные двигатели и солидный дорожный просвет придают этому автомобилю значительный внедорожный потенциал. «Урал-4320» с лёгкостью преодолевает заболоченные места,1,6-метровые броды, 2-метровые канавы и рвы, въезжает на подъём в 60%.

Шасси «Урал-4320» использовалось в качестве базы для создания не только бортовых и тентованных автомобилей стандартной или удлинённой компоновки. Но и: для вахтовых автобусов (22- или 30-местных), седельных тягачей и трубовозов, автоцистерн и топливозаправщиков, установок и спецоборудования для нефте- и газодобычи, дорожной и коммунальной техники, пожарной охраны и, конечно, для нужд вооружённых сил.

Без лесовозов на базе «Урал-4320» невозможно представить вырубку и заготовку леса во многих регионах нашей страны. Вместе с гидравлическими манипуляторами лесовозы УРАЛ позволяют погружать и разгружать лес, и прочий сортимент, без привлечения специальной техники. Технические возможности грузовиков«Урал-4320» позволяют их интенсивную эксплуатацию в диапазоне температур от -50°С до +50°С, в противоположных друг другу климатических условиях – от районов Крайнего Севера до песчаных южных пустынь.

Нещадно эксплуатируемый лесовоз «Урал-4320», год выпуска – 2007-й.

Технические возможности «Урал-4320» планировались с учётом армейской службы данного грузовика повышенной проходимости: огромный запас прочности, высокая ремонтопригодность, простота конструкции и готовность к эксплуатации в тяжёлых условиях.

Манипуляторы Урал

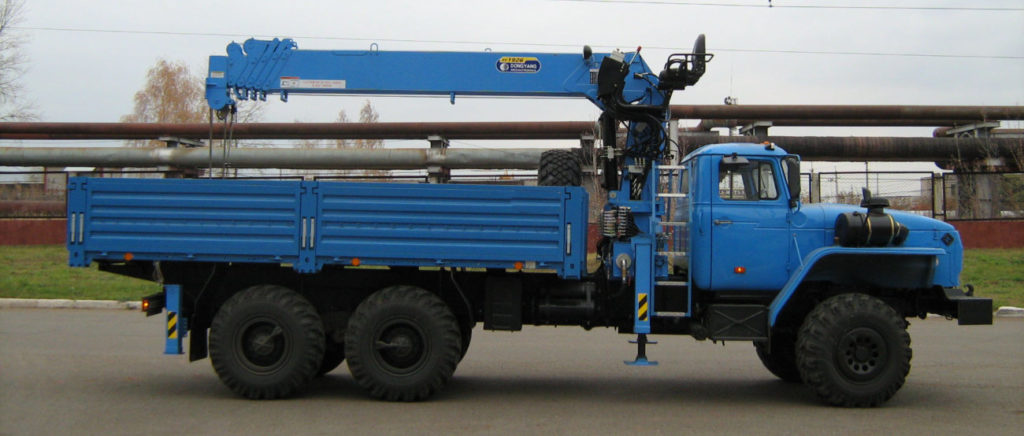

Для различных грузоподъемных работ кран манипулятор на базе Урала является одним из наиболее востребованных устройств в условиях строительных площадок, лесоразработок и прочих сфер хозяйственной деятельности, где подъездные пути далеки от совершенства. Трехосное шасси формулы 6х6 позволяет добраться до любого объекта.

Урал с краном манипулятором ИМ 240-04 может работать с любыми типами захватов для груза. Подъемник состоит из четырех выдвижных гидравлических секций. Максимальная грузоподъемность установки – 7000 кг при вылете стрелы 12 метров. На максимальном вылете крановая установка может поднять груз 1,7 тонны на высоту до 14 метров. Если груз необходимо опустить ниже оси машины, то глубина опускания составляет до 9,5 метра. Управление гидравлической стрелой осуществляется с земли с помощью пульта, или с сиденья, которым оборудована подъемная установка.

Для сохранения равновесия Урал с краном манипулятором оборудован выдвижными гидравлическими упорами. База опор составляет 5890 мм.

На базе автомобиля Урал 4320 совместное шведско – российское предприятие устанавливает кран манипулятор HIAB 288 EP-3 HiDuo, оборудованный местом оператора. Это мощная установка с телескопической стрелой грузоподъемностью 8,6 тонны. Максимальный вылет стрелы составляет 22,4 метра при грузовом моменте 20 тонн на метр. При максимальном вылете стрелы в горизонтальном положении кран манипулятор может поднять груз около 500 кг.

Многофункциональный кран манипулятор на шасси Урал создан для работы в трудных условиях при диапазонах температур от – 50 до + 45оС. Шасси машины позволяет проехать там, где любой грузовой автомобиль остановится. Поэтому эти машины незаменимы на лесоразработках, трассах трубопроводов, буровых, полевых станах и новостройках.

Общий вес крановой установки составляет 3,7 тонны, высота в транспортном состоянии – 2,4 метра. В сочетании с бортовым автомобилем многофункциональный кран манипулятор на шасси Урал может преодолевать неровности до 60о, при этом равновесие крановой установки не нарушается.

Краны манипуляторы на базе Урал4320 и 43203 являются незаменимыми машинами в условиях экстремального климата. Даже в средних широтах при погодных аномалиях, которые наблюдаются все чаще, эти установки уникальны для применения в чрезвычайных ситуациях и повседневной работе.

В большинстве случаев на такую модель устанавливают КМУ МКМ-200, однако, на этом варианты не заканчиваются.

Новое поколение

По сравнению с классической кабиной Урал 4320 лесовоз, которая идет аж 1977 года без существенных изменений, новая Next – гораздо современнее. Агрессивный дизайн 4320 Урал подчеркивает суровость машины. При более детальном рассмотрении формы и дверей, угадываются знакомые черты – Газель Next, Газон Next.

Все верно – на Урал Лесовоз установлен тот же модуль от , отличие только в оригинальном оперении. У новой кабины усилено основание – это сделано по соображениям безопасности при опрокидывании автомобиля.

Пространство внутри стало существенно больше

Модуль хорошо теплоизолирован и оборудован мощной печкой, что особенно важно, учитывая географию эксплуатации лесовоза Урал, вплоть до северных районов Сибири, где зимой -40…-50 это норма. За рулем стало намного комфортнее, чем в модели 4320: этому способствует мягкое кресло, удобный руль и современная панель

Уральский завод позаботился о водителе, сделав его труд менее утомительным.

Подводя итоги, хочется заметить, что благодаря своим внедорожным качествам, грамотной компоновке спецоборудования и современной кабине, в лесовозе есть все для работы в сибирской тайге. Урал Некст гораздо предпочтительнее иномарок. Стоит он на порядок дешевле чем знаменитые Volvo и Scania и немногим дороже Урала 4320 с классической кабиной.

Конструктивные особенности

Конструкция таких машин довольно проста. Основой является сам тягач, который будет преимущественно имеет колесную формулу 6х6. Далее, к машине цепляется прицеп-роспуск, который вместе с самим автомобилем имеет поворотный коник. Это устройство напоминает перевернутую букву П и предназначено для удержания лесоматериала. Поворотная конструкция необходима для преодоления поворотов, так как жесткая сцепка между тягачом и прицепом не предусмотрена. Фото лесовоза Урал-4320 с манипулятором

Часто на тягаче можно заметить гидравлические манипуляторы, которые предназначены для самостоятельно загрузки лесоматериалом.

Обзор моделей

Заказчик может выбирать приобрести комплект с манипулятором или без него. Сами части конструкции бывают как отечественного, так и зарубежного производства. Отечественные гидроманипуляторы позволяют сократить затраты на приобретение техники. Ремонт тоже становится более дешёвым.

Урал-4320

Модель с широким распространением на Российской территории. Продаётся с двигателем, соответствующим стандарту Евро-4. Гидроманипуляторы облегчают разгрузку и загрузку, проводимые самостоятельно. Простая конструкция относится к главным преимуществам техники.

Работа ведётся без проблем, даже если обслуживание низкоквалифицированное. Исключением из этого правила не стала и серия Урал Некст, лесовоз радует продолжительной службой без поломок.

Технические характеристики имеют такое описание:

Масса всего устройства равна 33 тоннам.
Включая прицеп и манипулятор, габариты в м составят 19500/4000.
360 миллиметров – показатель, которым отличается дорожный просвет.
300 литров вмещает бак для топлива.
75 километров в час – максимальная скорость.
900 Нм – показатель для крутящего момента.
230-240 лошадиных сил – общая мощность.
15 тонн составит грузоподъёмность тягача.
Колёсная формула машины с обозначением Урал 4320- 6×6.

Обязательно почитайте: Грузовой автомобиль «Баф Феникс» (BAW Fenix)

Урал-375

Передвигается по дорогам вне зависимости от характеристик, как один из элементов автопоезда. Проходимость, высокий крутящий момент облегчают эксплуатацию. В процессе эксплуатации техника не должна доставить особых хлопот.

Характеристики выглядят так:

5730 килограмм – грузоподъёмность.
11230 кг – показатель снаряжённой массы.
Общий размер колёсной базы достигает 3,5 метров.
Без принципа длина, высота и ширина составляют 1,4 на 2,5 на 3,75 метров.
240 лошадиных сил – мощность. Она же составляет 176 в кВт.
Стандартная колёсная формула – 6×6.

Описание модели Урал-5557

Характеристики, с технической точки зрения, будут такими:

Общая снаряжённая масса с гидроманипулятором до 11 900 килограмм.
Хлыстовоз имеет полную массу в 21 285 килограмм.
На коник тягача приходится масса, равная 9 150 килограммам.
Используется четырёхтактный дизельный двигатель.
Номинальная мощность равна 230 лошадям. Или 169 кВт.
Снабжается механической двухступенчатой передаточной коробкой. Разобраться в устройстве помогает фото, Урал относят к максимально простым разновидностям техники.

Урал 43204

Машина пользуется стабильным спросом на протяжении многих лет, не только у российских потребителей, но и за рубежом. Имеет характеристики со следующим описанием:

Головная или тяговая часть машины имеет габаритную длину до 7588 мм.
Общая ширина не превышает 2500 мм.
Максимум высоты, даже с учётом гидроманипулятора, равна 4000 мм.
3525-миллиметровый промежуток существует между осями у лесовоза.
Дорожный просвет на 360 мм. Этот показатель отличается от такого у модели Урал 5557.

Урал 43204

Покупатели и заказчики могут выбирать параметры, включающие удалённость прицепной части, количество осей, размеры тех же осей.

12 075 килограмм весит техника в снаряжённом состоянии. На 9,7 метров выдвигается стрела кран, которой снабжается манипулятор. В таком положении показатель грузоподъёмности доходит до 960 килограмм. Другими характеристиками обладает Урал Полярник, лесовоз работает при несколько иных условиях.

Обязательно почитайте: Технические характеристики Мерседеса Унимог

Дизельный 6,65-литровый мотор – основной инструмент для этой техники. Эта деталь полностью соответствует стандартам по экологии из серии Евро-4. Всего общая мощность составит 240 лошадиных сил. Крутящий момент будет на уровне 900 Нм. Ручная коробка передач поддерживает до 5 скоростей. Максимальная скорость этого автомобиля – 75 километров в час.

Доступная цена, простая и надёжная конструкция остаются главными положительными чертами, которыми обладает техника. Продать Урал тоже не составит труда, если у владельца возникнет в этом необходимость.

Лесовозный тягач Урал 55571-1112-60Е5 + прицеп-роспуск 9851 с ГМ ПЛ-97

Двигатель ЯМЗ 65674
Тип двигателя	Четырехтактный с воспламенением от сжатия
Количество и расположение цилиндров	6, V-образное
Рабочий объём цилиндров, см3	11150
Степень сжатия	17,5
Максимальная мощность, кВт	167,5 (230 л.с.)
Максимальный крутящий момент, Н*м	879
Топливо	Дизельное

Основные характеристики
Базовое шасси	Урал 55571-1112-60Е5
Колесная формула	6×6
Полная масса автопоезда, кг	33 100
Масса размещаемого и перевозимого груза, кг	21 000
Масса груза, приходящаяся на коник тягача, кг	10 500
Масса буксируемого прицепа, кг	11 500
Максимальная скорость, км/ч	75
Емкость топливного бака, л	300
Дорожный просвет, мм	360
Прицеп-роспуск 9851	Односкатный, подвеска рессорно-балансирная унифицированная с автомобилем Урал. Возможна комплектация другим прицепом-роспуском
Масса прицепа-роспуска, кг	4 400
Технические характеристики гидроманипулятора ПЛ-97
Момент грузовой, кНм	97
Максимальная грузоподъемность,кг	3 170
Грузоподъемность на максимальном вылете, кг	1 270
Максимальный вылет, м	7,3
Лесовозная платформа
Тип	Металлическая, оборудована поворотным коником и передним защитным ограждением
Кабина
Тип	Цельнометаллическая, трехместная, двухдверная, оборудована средствами повышенной термошумоизоляции, системой вентиляции и отопления, регулируемым сиденьем водителя
Трансмиссия
Рулевое управление	Со встроенным гидравлическим усилителем двухстороннего действия
Сцепление	ЯМЗ-182, фрикционное, сухое, однодисковое, диафрагменное, с диафрагменной пружиной вытяжного типа
Коробка передач	ЯМЗ-236У, механическая, трехходовая, пятиступенчатая с синхронизаторами на 2, 3, 4, 5 передачах
Раздаточная коробка	Механическая, двухступенчатая с блокируемым межосевым дифференциалом
Карданная передача	Открытая, с четырьмя валами, с шарнирами на игольчатых подшипниках
Ведущие мосты	Проходного типа с верхним расположением главной передачи
Подвеска
Передняя	На двух полуэллиптических рессорах с гидравлическими телескопическими амортизаторами
Задняя	Балансирная с реактивными штангами
Тормозная система
Рабочая	Барабанного типа с пневмогидравлическим приводом
Вспомогательная	Тормоз-замедлитель моторного типа, компрессионный, устанавливается в системе выпуска газов
Стояночная	тормозной механизм барабанного типа, установленный на выходном валу раздаточной коробки
Электрооборудование
Система электрооборудования	Однопроводная, с номинальным напряжением 24В
Аккумуляторная батарея	2 шт., ёмкость 190 А·ч каждая
Генератор	Переменного тока, мощность 1000 Вт, работает совместно с бесконтактным регулятором напряжения
Стартер	Электромагнитного включения, максимальная мощность 8,2 кВт
Рама
Тип	Клепанная, состоит из двух штампованных лонжеронов, соединенных между собой поперечинами
Колеса
Тип	Дисковые
Шины	1200х500х508 156F ИД-284 с регулируемым давлением

Лесовозный автопоезд в составе тягача Урал 55571-1112-60Е5 с гидроманипулятором ПЛ-97 и двухосного прицепа-роспуска 9851 используется для транспортировки лесоматериалов длиной от 18 до 27 метров. Автопоезд укомплектован защитным ограждением, поворотным коником и гидроманипулятором, который позволяет осуществлять независимую самопогрузку леса. Благодаря односкатной ошиновке и большому дорожному просвету как автомобиля, так и прицепа лесовоз отличается высокой проходимостью на бездорожье и повышенной грузоподъемностью.

Технические характеристики

Данный лесовоз принадлежит к группе так называемых сортиментовозов. Это одиночный автомобиль, оборудованный гидроманипулятором, и прицеп. Основная задача Урала – вывозить лес, уже напиленный в пачки необходимой длины (что исключает перевозку нетоварных частей стволов).

Гидроманипулятор позволяет водителю самостоятельно производить загрузку/разгрузку, сокращая время на данную операцию. Так же отпадает необходимость в отдельной машине для грузоподъемных работ.

Сортиментовоз Урал-Некст с гидроманипулятором

Шасси	Урал 4320-74 (Урал-NEXT)
Колесная формула	6х6
Грузоподъемность, кг	8850
Масса автомобиля в снаряженном состоянии, кг	12195
Полная масса, кг	21045
Габариты, мм	10950х2500х4000

Силовой агрегат

Модель двигателя	ЯМЗ-53602
Рабочий объем, л	6,65
Максимальная мощность	229 кВт (312 лошадиных сил)
Крутящий момент, Нм	1226

КПП	Механическая

пяти ступенчатая ЯМЗ-1105;
9 ступенчатая ZF9S1310TO.

Электронная система полного привода
Механическая. Есть блокируемый межосевой дифференциал.

Тип подвески

Передняя	Зависимая. В составе телескопические амортизаторы и два продольных полуэллиптических рессора.
Задняя	Зависимая, балансирная. Реактивные штанги и две продольные полуэллиптические рессоры.

Дополнительные характеристики

Общая емкость баков для топлива, л	510
Кабина	2-х местная, 2-х дверная, цельнометаллическая
Гидроманипулятор	По требованию заказчика

ОМТЛ-70.02, ОМТЛ-97, ЛВ-185, СФ-65, СФ-75, СФ-85

Для небольших компаний, занимающихся лесозаготовкой, все это является весомым преимуществом сортиментовозов перед так называемыми хлыстовозами.

Шасси лесовоза Урал Некст усилено дополнительными лонжеронами. На раму установлена металлическая платформа с вертикальными стойками и защитой от наезда пачки на кабину при торможении.

Гидроманипулятор устанавливается либо за кабиной, либо в задней части – в зависимости от пожеланий заказчика. Наиболее популярны, учитывая низкие расходы на приобретение и эксплуатацию, такие установки, как: ЛВ-185, ОМТЛ-70.02, ОМТЛ-97, СФ-65, СФ-75, СФ-85. Так же дополнительно установлены баки для рабочей жидкости грузоподъемного механизма.

В Урале используются усиленные раздаточная коробка и мосты. Полный привод – с колесной формулой 6х6. Машина обладает феноменальной проходимостью, как и все вездеходы Уральского автозавода.

Двигатель

На автомобиле установлен рядный шестицилиндровый дизельный двигатель ЯМЗ – 536, мощностью 312 л.с. Средний эксплуатационный расход топлива – 38 л/100 км. Это замечательный показатель, особенно если его сравнивать с предком – Урал 375, у которого расход бензина АИ-93 был выше 50 л/100км, при мощности двигателя всего 180 л.с.

Кроме того, новый Урал оснащается мощной лебедкой – если он даже и завязнет где-то в глубокой грязи или снегу, то сможет сам себя вытащить.

В общем все здесь сделано для суровой эксплуатации и длительной езды с перегрузом по бездорожью. Так сколько кубов леса может погрузить на себя этот трудяга? Этот показатель в районе 15.

История создания модели

«Урал» — российский производитель грузовой техники, главные мощности которого находятся в Челябинском регионе (город Миасс). Завод ведет деятельность с 1939 года, и первоначально был ориентирован на создание двигателей и коробок передач, но уже в 1944-м был выпущен первый грузовой автомобиль УралЗИС, а 1986-мс конвейера сошел миллионный транспорт производителя.

Урал Next— грузовой автомобиль нового поколения, отличающийся повышенной проходимостью и большим выбором модификаций. Впервые модель была предложена на мероприятии «Строительная техника и технологии», проходившей в 2015-м в столице РФ. Годом ранее первый образец представили на главной площади города, где находится завод. Старт продаж пришелся на ноябрь 2015-го.

В основе нового транспорта лежит Урал 4320, используемый для военного назначения. Внесенные изменения позволили переориентировать транспорт нана гражданский сектор. Была повышена грузоподъемность, усилена рама, улучшена трансмиссия, рулевая и тормозная система.

Конструкторы установили улучшенные двигатели с мощностью до 312 «лошадей», сделали автомобиль более экономным и универсальным, улучшили обзорность, управляемость, комфортабельность и безопасность.

Конструктивные особенности

Применение в боевых условиях

Грузовики Урал-4320 получили опыт участия в реальных военных конфликтах в первые же годы после начала серийного производства. Во время боевых действий в Афганистане эти машины активно применялись в военно-транспортных перевозках, при этом иногда их оборудовали импровизированными системами локального бронирования.

Кроме того, в Афганистане и в ряде последующих локальных конфликтов в кузове грузовиков Урал-4320 монтировали зенитные пулеметы, легкие пушки и переносные ракетные комплексы. В качестве преемника семейства машин Урал-375 послужил новым шасси для знаменитых реактивных систем залпового огня (РСЗО) БМ-21 «Град».

В то же время на базе автомобиля Урал-4320 стали размещать модернизированные РСЗО и новые их поколения. Одновременно машина выступала средством доставки вооружения и заряжания этих и других, более мощных ракетных систем, в числе которых зенитно-ракетный комплекс «Тор», до сих пор состоящий на вооружении российской армии.

В целом в Вооруженных Силах СССР и России грузовик Урал-4320 фактически возглавил поколение армейских внедорожников, став базовой машиной. На ее основе оборудовались различные фургоны специализированного назначения (командно-штабные, радиотехнические и другие), полевые ремонтные мастерские, аэродромная спецтехника, заправочные, эвакуационные и инженерные машины.

Конструктивные особенности

Технические характеристики

Дополнительные характеристики

ОМТЛ-70.02, ОМТЛ-97, ЛВ-185, СФ-65, СФ-75, СФ-85

Для справки: хлыстовозы – это автомобили, предназначенные для перевозки леса в хлыстах (спиленных стволах без ветвей целиком), с помощью прицепа-роспуска, зачастую, не оборудованных манипулятором.

Двигатель

Экстерьер

Кузов отечественного автомобиля представляет собой металлическую платформу с откидным бортом в задней части. Он оборудован скамейками, тентом и съемными дугами, дополнительными решетчатыми бортами. Структура выполнена в виде коротких свесов, что позволяет повысить проходимость. Полная снаряженная масса составляет 8 265 кг. Вес оборудования либо груза, который перевозят, может достигать 6 855 кг, а буксировать можно до 11.5 тонны.

В штатной комплектации на раме находиться 3-ех местная кабин, которую собрали из толстого листового металла, который вдобавок и штампованный. Что касается остекления, то оно сделано так, дабы обзорность водителя машины давала возможность полноценно следить за ситуацией на дороге. Для этого были сделаны боковые зеркала заднего вида, которые являются весьма удобными.
