Самый большой российский карьерный экскаватор

ЭКГ-32Р был выпущен в 2009 году. Его построила компания «Кузбассразрезуголь». Считается самым большим агрегатом, оснащённым механической прямой лопатой. Вес экскаватора – 1 000 000 кг. Объём ковша – 32 кубометра, ЭКГ-32Р может отгружать до 30 000 куб. метров породы в день. Оборудован модернизированным электроприводом.

Для сравнения, прочитайте про российские мини экскаваторы.

Роторные карьерные экскаваторы больших размеров создаются обычно в единственном экземпляре и работают в одном месте. Среди гусеничных экскаваторов, выпускаемых небольшими партиями, тоже имеются гиганты:

https://youtube.com/watch?v=PVdCpTnchn0

2. Hitachi EX8000-6. Выпущен в 2012 году. Высота машины – 10 метров. Вес – 811 000 кг. Ширина ковша составляет 8,65 метра, объём – 45 кубометров. На экскаватор устанавливаются два дизельных мотора (16 цилиндров), совместная мощность которых 3880 л. с. Первый агрегат этой модификации использовался для добычи угля в Австралии.

3. Liebherr R9800. Год выпуска – 2008. Ковш имеет объём 45 кубометров. Вес экскаватора – 800 000 кг, мощность – 3280 л. с.

https://youtube.com/watch?v=E29F7rPxejU

4. Demag H740 OS. Был создан в 1999 году для работы в Канаде, на песчаных грунтах. Объём ковша – 40 кубометров, мощность – 4000 л. с.

5. Komatsu PC8000-6. Японская машина весом 710 000 кг и высотой 8 метров. В ковш Komatsu вмещается 38 кубометров породы. Мощность достигает 4000 л. с.

6. Liebherr R 996. Высота – 8 метров, вес – 676 000 кг. Длина ковша – 10 метров, объём – 36 кубометров. Мощность двигателя – 3000 л. с.

https://youtube.com/watch?v=GbYLmjp_yw8

7. Hitachi EX5600-6. Производить эти экскаваторы начали в 2012 году. Оборудован двигателем марки EX5600-6, мощность – 3000 л. с. Весит 573 000 кг, объём ковша – 29 кубометров.

8. Komatsu PC5500-6. Землеройная машина с двумя двигателями, весом 500 000 кг. Суммарная мощность – 2520 л. с. Вместимость ковша – 29 кубометров.

8. Hitachi EX5500-6. Высота этой модели немногим более 9 метров. Год выпуска – 2009. Объём ковша – 27 кубометров. Масса Hitachi EX5500-6 составляет 522 000 кг.

9. Bucyrus RH 340/RH 340-B. 498-тонный агрегат с двумя двигателями, мощностью 1500 л. с. каждый. Ковш способен вмещать 34 кубометра породы.

Несмотря на то, что активно развиваются нанотехнологии, создание миниатюрных землеройных машин вряд ли будет осуществлено в ближайшем будущем. Поэтому вполне возможно, что появится экскаватор, превосходящий по размерам уже существующие.

На нашем сайте вы найдете описание не только гигантских экскаваторов. Ознакомьтесь с гусеничными и колесными экскаваторами Hyundai в этой статье.

Предлагаем также вашему вниманию самые большие бульдозера в мире и самые большие автокраны в мире.

Карьерные экскаваторы

Первый в мире экскаватор не был поворотным и не мог самостоятельно передвигаться. С течением времени техника десятки раз дорабатывалась для того, чтобы стать устойчивой, надежной, уметь перемещать руду большого объема. Развитие горнорудной промышленности требовало создания более мощной машины.

Р&Н-4100 ХРС

Первое место рейтинга занимает экскаватор производства американской компании Joy Global (ныне подразделение Komatsu), специализирующейся на производстве землеройной техники. С 1993 года открыты офисы продажи в Москве и Кемерово. Модель Р&Н-4100 ХРС работает на угольном разрезе в Бачатском.

Сегодня гигантскую технику можно приобрести в компании «Комацу»

Объем ковша модели 4100 XPC составляет 52,8-61,2 кубов. Предназначен для быстрой погрузки карьерных самосвалов грузоподъемностью 280 тонн и выше. Габариты техники: 15,0*14,4*14,7 метров. Высота выемки породы составляет 16,8 метров. Оборудован современными система управления:

• контролер управления Centurion;
• система удаленного контроля Pre Vail.

Относится к высшему классу электрических канатных экскаваторов.

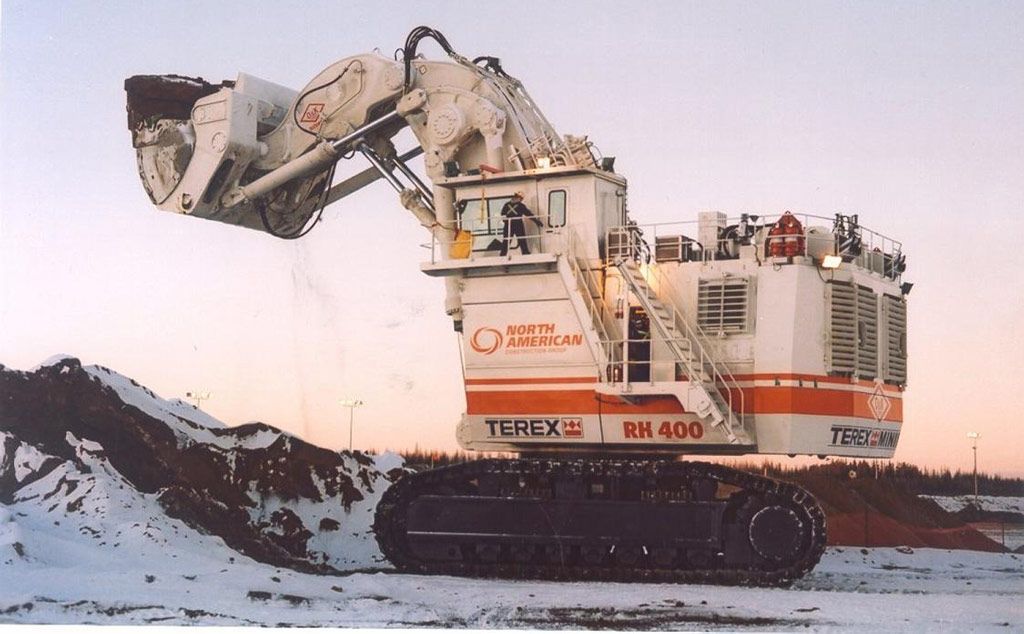

Bucyrus RH400

Сегодня эта модель экскаватора принадлежит американской компании Caterpiller, однако разработка проекта велась на базе концернов Bucyrus и Terex в Германии, создавших десятки видов тяжелой карьерной техники.

RH400 — самый большой экскаватор гидравлического типа в мире. Понять, насколько он огромен, можно по его весу — 889 тонн. Технические характеристики:

• ширина ходовой части: 8,6 метров;
• длина гусеничной платформы: 11 метров;
• объем ковша: 37-50 м3;
• грузоподъемность: 100 тонн.

Одна из крупнейших машин своего класса

Экскаватор выпускается с одним из трех видов ковшей:

• для железной руды объемом 37 м3;
• для нефтеносного песка объемом 45 м3;
• для чистой породы объемом 50 м3.

В зависимости от года выпуска на технику устанавливались два 16-цилиндровых двигателя марки Cummins или Cat. Максимальная выходная мощность равняется 4400 лошадиным силам. Несмотря на высокую стоимость, порядка 14 миллиона евро, машина окупает себя быстро. На видео отчетливо видны размеры гиганта.

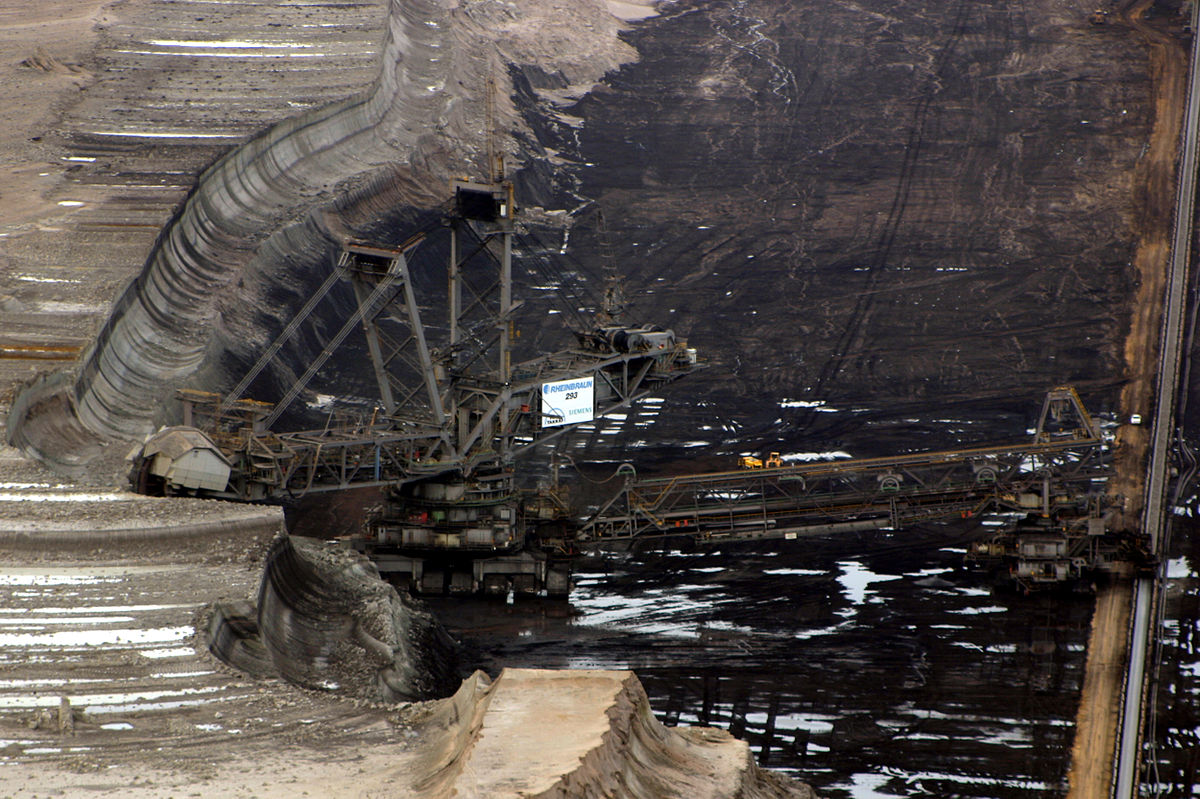

MAN Takraf RB 293

Позже название роторной машины сменили на Bagger-293. Изготовлен в единственном экземпляре немецким концерном Takraf в 1995 году и занесен в Книгу рекордов Гиннеса как самый большой экскаватор в мире.

TAKRAF RB293 в карьере

Работает машина на угольном разрезе в Германии вблизи города Хамбах, где ведется добыча открытым способом. Габариты:

• вес 14 200 тонн;
• длина 225 метров;
• высота 96 метров.

Питание, как и у всех моделей Bagger, осуществляется от внешнего источника. Колесо ковша имеет диаметр 21,1 м. Оснащен 18 ведрами, каждое вмещает 15 м3 породы.

Bagger 288

Огромную машину строили по специальному заказу компании Rheinbraun в Германии. В 1978 году немецкая фирма Krupp представила ее покупателю. До того, как была создана 293 модель, именно эта установка считалась крупнейшей из самоходных машин в мире. По размерам экскаватор был больше, чем транспортер НАСА для ракетной техники. Характеристики:

• вес 13 500 тонн;
• длина 240 метров;
• высота 96 метров.

Панорманый снимок карьера и установленного гиганта в нем

Оснащен 18 ковшами, объем каждого составляет 6,6 м3.

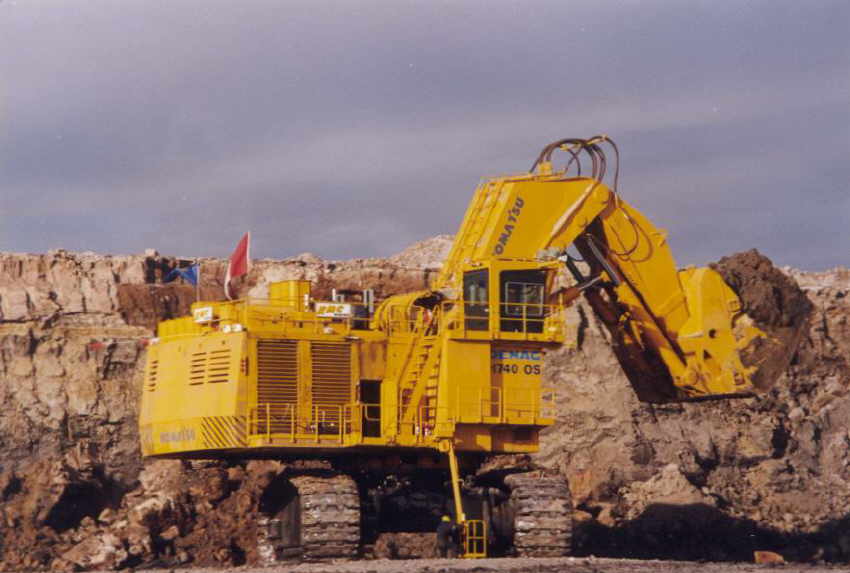

Demag H740 OS

Детище корпорации Komatsu массой 744140 килограмм. Оснащен двумя силовыми установками модели Cat 3516B мощностью 3280 кВт. Техника одноковшовая, объем перемещаемой породы — 40 кубов.

Один из крупнейших одноковшовых экскаваторов Demag H740 OS

Создан в 1999 году, предназначен для работ с нефтеносным песком и приобретен канадской компанией KMC Mining.

ЭМ-251

Это отечественный аппарат, который состоит из:

• Ходового и силового оборудования, а также механизмов, монтирующихся на неповоротную раму ленточного транспортера, который предназначен для отвала грунта в сторону или в кузов транспорта.
• Рабочего оборудования (цепи с ковшами), установленного на раме-стреле.

В качестве ходового оборудования выступает многоопорная гусеница. Мотор внутреннего сгорания передает вращение ведущим шестерням посредством цепной передачи. Гусеницы имеют рамы, соединенные с помощью полуосей и балансирующего устройства с основной рамой. Получается, что основная рама опирается на гусеничные в трех точках. Это позволяет достичь хорошей проходимости экскаватора.

Когда ковшовая цепь и сам экскаватор двигаются, образуется вертикальная траншея. Грунт, забранный ковшами, через бункер попадает на отвальный транспортер. Он, в свою очередь, выбрасывает его в сторону.

Экскаваторы многоковшовые траншейные цепные модели ЭМ-251 могут менять положение стрелы относительно рамы. Она откатывается по направляющим, что позволяет изменить степень ее заглубления, а следовательно, и глубину траншеи. При транспортировке агрегата стрела находится в верхнем положении. Управление машиной происходит с помощью специального пульта, который размещается в кабине оператора справа, около рычага КПП. Это позволяет водителю следить одновременно за движением аппарата и работой роющих механизмов.

Виды многоковшовых машин

Техника классифицируется по таким признакам:

• По направлению движения во время работы. Это могут быть экскаваторы продольного, поперечного копания или поворотные модели.
• По виду (конструкции) рабочего оборудования. Бывают цепные экскаваторы и колесно-ковшовые.
• По способу подачи оборудования в забой. Резание породы бывает радиальным по вертикали, радиальным по горизонтали или параллельным по вертикали.

Исходя из этих признаков, можно сделать вывод, что экскаваторы бывают нескольких видов. Рассмотрим каждый из них отдельно.

Виды траншейных экскаваторов: цепной и роторный

Различают траншейные экскаваторы нескольких видов. Самые распространённые – это роторный и цепной.

Роторный экскаватор имеет рабочий узел роторного типа и представляет собой агрегат, копание которого строго продольное и ротор вращается параллельно оси траншеи.

Существуют котлованные машины, которые отличаются видом копания – поперечным и вращением ротора поперёк оси. Ротор либо является прицепным оборудованием, крепящимся к трактору, либо самостоятельным механизмом на шасси.

Тягачи для них имеют гусеничный ход, а рабочий орган представляет собой раму с ротором или двумя роторами и рабочими узлами. Рабочие узлы включают: ковши, резцы, скребки.

Работает ротор с грунтом либо копанием, либо фрезерованием, и его так же можно сочетать с шнеками и плугом для копания каналов. Что касается размеров, ширина траншей которые может копать роторный агрегат – от 0,2 м и глубиной до 3.5 м.

У цепного экскаватора рабочий орган, соответственно, цепной. Он так же является техникой продольного копания, передвигается в плоскости параллельно оси траншеи.

В работе цепного траншейного экскаватора так же применяются навешиваемые рабочие узлы в виде ковшей, скребков, резцов и плужек.

Этот агрегат может быть навешен на трактор или передвигаться на шасси, рабочий орган представлен рамой, на которую и навешиваются дополнительные рабочие узлы.

Такой агрегат способен рыть траншеи шириной от 0,14 м и глубиной до 8 м.

Особенности конструкции траншейных экскаваторов

Конструкции траншейных машин имеют ряд особенностей, и независимо от оснащённости землеройным оборудованием экскаватор роторный для траншей имеет одинаковый набор узлов. Этот набор представлен:

• Базовым тягачом пневмоколесного или гусеничного типа, обеспечивающим равномерные поступательные передвижения машины;
• Рабочим оборудованием роторного либо цепного типа, закрепленным на агрегате навесным или полуприцепным способом;
• Отвальным устройством, ссыпающим грунт в отвалы или кузовные машины с целью последующего вывоза;
• Дополнительным подъёмно-спусковым устройством, применяемым с целью управления и установкой в рабочее положение навесного оборудования.

Размер агрегатов средний, миниатюрных версий не бывает, как и нет версий для работ в маленьких пространствах.

Все машины выпускаются на основе ЭТЦ-165, и чаще всего навешиваются на трактор.

Для армии агрегаты выпускаются на базе артиллерийских тягачей, но такие машины экономически затратны для гражданского строительства.

Для цепных агрегатов характерен механический привод, отбор мощности от коробки передач и применение гидроходоуменьшителя для синхронного движения трактора и навесного оборудования.

Производители роторных экскаваторов[править | править код]

• Новокраматорский машиностроительный завод
• Азовмаш
• Донецкгормаш
• Красноярский завод тяжёлого машиностроения
• ThyssenKrupp
• FAM (Förderanlagen Magdeburg)
• TAKRAF
• До 1989 года в ЧССР выпускались модели K 300, KU 300, KU 300B, K 800, K 800 B и KU 800. Теперь в Чехии производятся K 800B/12, K 2000, KK 1300 (KK 1300/K 111), UNEX KU 800/20, KU 300.15 (KU 300S.13/K70). В России остался один KU 800, который работает в карьере Стойленского ГОКа. Он был изготовлен в Чехословакии, первые узлы начали поступать на комбинат в марте 1968 года, а собрали и запустили его в работу в начале 1970-х годов. В РГАКФД хранится лента Ростовской студии кинохроники, рассказывающая об этом событии.

Разновидности

Многоковшовые машины квалифицируются по целевому предназначению. Таким образом, можно выделить траншейные и карьерные машины.

Карьерный экскаватор. Техника относится к многоковшовым машинам непрерывного действия, хотя существуют и одноковшовые модификации. Эта категория подразделяется на вскрышные и добычные модели. Выработка материала происходит поверхностным или глубоким черпанием. Техника предназначена для разработки почвы до 4 категории сложности, без предварительного рыхления. Используется на песчаных карьерах, разработках полезных ископаемых, выработке скальных пород.

Карьерные экскаваторы состоят из отдельных узлов, объединённых в одну схему. В случае выхода из строя одного узла, нет необходимости разбирать всю машину, достаточно провести агрегатный ремонт в полевых условиях.

Траншейный экскаватор. Это машины более широкого применения. Они используются для формирования траншей различного назначения: для инженерных коммуникаций, газовых или нефтяных трубопроводов. Кроме того, машины предназначены для прокладки оросительных каналов, дренажных и осушительных систем. Стоит отметить, что базовые ковши могут быть заменены фрезой или скребками.

https://youtube.com/watch?v=jFF5aQQ4VVY

Роторный экскаватор для траншей может быть навесным оборудованием для колёсного трактора, или являться самостоятельной единицей на гусеничном ходу. Для выполнения работ на железной дороге, например, формирование насыпи, траншейный экскаватор устанавливается на рельсовую платформу. За подъём ротора отвечает гидравлическая система.

Производительность техники на обычном грунте может составлять порядка 300 кубометров в час, для промороженной почвы этот показатель снижается примерно в десять раз – до 40 кубических метров за единицу времени.

С учётом приведённых особенностей, роторные модели пользуются большим спросом в различных производственных отраслях. Необходимо отметить, что для работы на этом виде техники требуется квалифицированный персонал.

Особенности конструкции

Описание роторного экскаватора ЭТР-224

Роторный экскаватор справляется с задачей выработки горных масс благодаря специальным ковшам, фиксирующимся на роторе, который вращается как вокруг собственной оси, так и в направлении, позволяющем обеспечить наилучшее заполнение. Такое оборудование может использовать в работе специальную стрелу. Отвальные и роторные стрелы опускаются и поднимаются благодаря специальным противовесам. Подача ротора на площадку происходит благодаря выдвижному механизму, который приводит стрелу в движение.

Для того чтобы опорожнить емкости после забора грунта, используется механизм гравитации. Надстройка экскаватора состоит из поворотной платформы, мачты, поддерживающей стрелу и системы полиспастов. Оборудование фиксируется на ходовой части экскаватора посредством поворотно-опорного устройства.

Экскаваторы, предназначенные для нижнего и верхнего копания, оснащаются ковшами, которые отличаются друг от друга левым либо правым вращением. Чтобы снизить ударную нагрузку и уменьшить износ конвейерной ленты, безъячейковые роторные колеса обыкновенно снабжаются специальными разгрузочными питателями.

Это интересно: Шагающий экскаватор: особенности конструкции и применение

Конструктивные особенности

Роторные машины различаются устройством ходовой части. В частности, модели изготавливаются на гусеничном или рельсово-шагающем ходу. Высокая производительность техники, является не единственным достоинством роторных машин. Непрерывный рабочий цикл, делает эксплуатацию техники более выгодной в финансовом плане. Стоит отметить, лучшее опорожнение ковшей и минимальное количество потерь разрабатываемого грунта.

У рассматриваемых моделей, ковши расположены на большом колесе (роторе). Это обеспечивает разработку грунта в оптимальном направлении. Если вырабатывается поверхностный слой, то ротор вращается по направлению хода часовой стрелки. При работе с нижним слоем, вращение происходит в противоположную сторону. Кроме того, ковши могут вращаться в вертикальной или горизонтальной плоскости.

Забор грунта в ковши происходит по стандартной схеме, однако, опорожнение ёмкостей выполняется по следующим принципам: инерция или гравитация. В первом случае, на породу в ковше оказывает действие центробежная сила, выбрасывающая грунт из ёмкости. При гравитационном методе, разгрузка происходит за счёт собственного веса выработки.

Экскаваторы роторного типа могут работать в любых климатических условиях. При этом эксплуатация машин происходит без лишних затрат и потери производительности.

Стоимость перевозок

• Выберите вес:
• до 20 тонн
• от 20 до 25 тонн
• от 25 до 100 тонн

Регион	Тип груза:
габарит	не габарит
Москва	от 12000 руб.	от 22000 руб.
Московская обл.	12000 руб. + 90 руб./км	от 27000 руб. + 100 руб./км
РФ до 500 км	90 руб./км	110 руб./км + разрешение
РФ свыше 500 км	90 руб./км	110 руб./км + разрешение

Регион	Тип груза:
габарит	не габарит
Москва	от 16000 руб.	от 26000 руб.
Московская обл.	16000 руб. + 100 руб./км	от 30000 руб. + 150 руб./км
РФ до 500 км	110 руб./км	150 руб./км + разрешение
РФ свыше 500 км	110 руб./км	140 руб./км + разрешение

Регион	Тип груза:
габарит	не габарит
Москва	от 20000 руб.	цена договорная
Московская обл.	23000 руб. + 130 руб./км	цена договорная
РФ до 500 км	140 руб./км	цена договорная
РФ свыше 500 км	140 руб./км	цена договорная

Роторный экскаватор.

Роторный экскаватор — самоходная машина непрерывного действия на гусеничном или шагающе-рельсовом ходу с выдвижной или невыдвижной стрелой с ротором. Обладает высокой производительностью.

Применение роторных экскаваторов

Описание:

Роторный экскаватор — самоходная машина непрерывного действия на гусеничном или шагающе-рельсовом ходу с выдвижной или невыдвижной стрелой, предназначенная для ведения вскрышных или добычных работ верхним (преимущественно) и нижним черпанием, разработки выемок (каналов), удаления породы в отвал или погрузки горной массы в транспортное средство.

Применяется на породах и углях малой и средний крепости (до IV категории включительно без предварительного рыхления взрывом, а более крепких — после рыхления) при температурах — -40 – +40°С.

Характеристики роторных экскаваторов впечатляют:

– производительность — более 10 000 м3/ч,

– диаметр роторных колёс — до 18 м,

– вместимость ковша – до 12 м3,

– высота разработки — до 50 м,

– глубина копания — до 25 м.

Принцип работы роторного экскаватора основан на вращении ковшей, закрепленных на роторномколесе. Ротор вгрызается в горную породу, в результате чего происходит наполнение ковшей горной породой. Разгрузка ковшей роторного экскаватора может производиться двумя способами: гравитационным или центробежным (за счет действия центробежных сил) способом. Выгрузка горных масс производится на конвейер, он располагается сбоку на экскаваторе, после чего обеспечивается их подача на конвейер разгрузки посредством системы перегрузки.

Экскаватор оборудован системами аварийного освещения, пожаротушения помещений электрооборудования, пылеподавления (орошения) в местах перегрузки горной массы и в зоне экскавации, а также системой обогрева перегрузочно – разгрузочных узлов конвейерной линии и картеров редукторов основных механизмов.

Кабины управления и помещения электрооборудования оснащены системами вентиляции, обогрева и кондиционирования воздуха, а бытовое помещение – всем необходимым для хранения, подогрева и приема пищи.

Преимущества:

– высокая производительность – более 10 000 м3/ч,

– большая надежность,

– долговечностьконструкций и узлов,

– возможность черпания как выше, так и ниже уровня стояния,

– большая длина стрелы,

– небольшое давление на грунт,

– непрерывность рабочего процесса.

Применение роторных экскаваторов:

– вскрышные и добычные работы верхним или нижним черпанием,

– удаление породы в отвал,

– селективная выемка маломощных пластов и разносортных пропластков полезного ископаемого,

– рытьё каналов и траншей,

– погрузка горной породы,

– транспортировка вскрышных пород и полезных ископаемых,

– складирование материалов.

форумнаписать на форумвопрос на Форумезадать вопросвопрос по технологиигде купитькак называется

карта сайта

конструктор техник техника большой роторный экскаватор 42055 купить цена видео инструкция фотокарьеры ремонт роторных экскаваторовпроизводительность разработка работа схема роторного экскаватора роторные многоковшовые экскаваторы характеристики этрроторный карьерный траншейный экскаватор эр 1250 эршрд 5000 видеосколько стоит самый большой роторный экскаватор в мире

Коэффициент востребованности 227

comments powered by HyperComments

Роторный экскаватор СРс(К)-2000 на разрезе «Восточный»

Классификация

Роторные экскаваторы бывают как одноковшовыми, так и многоковшовыми. Первые представляют собой цикличное оборудование, повторяющее одни и те же действия. С помощью многоковшовых экскаваторов можно выполнять более широкий диапазон скребковых, фрезерных и прочих задач. Подобные экскаваторы бывают двух типов.

Карьерный экскаватор. Используется при разработке месторождений различных руд и угля. В категории многоковшового оборудования, предназначенного для карьерных работ, выделяют модели добычного и вскрышного типа. Материал добывается посредством поверхностного либо глубокого черпания. Карьерные машины используются при разработке почв до четвертого уровня сложности включительно.

Карьерные экскаваторы

Траншейный экскаватор относится к более универсальному оборудованию, которое задействуется для таких задач, как прокладка систем дренажа и орошение. Траншейное роторное оборудование позволяет вырывать траншеи глубиной до трех с половиной метров. Длительная безостановочная работа происходит в режиме совмещенного цикла.

Карьерное оборудование чаще всего используется при добыче пород скального типа, полезных ископаемых и песка. Предварительное рыхление перед стартом работ не требуется. Конструкция роторных колес может быть:

• полуячейковой;
• безъячейковой;
• ячейковой (ковши оснащаются специальными отсеками для разгрузки).

Промышленное роторное оборудование оснащается преимущественно безъячейковыми колесами по той причине, что они являются наиболее подходящими для нижнего копания. Разгрузка ковшей осуществляется в пределах общего желоба, расположенного внутри самого колеса, из которого грунт попадает на полотно конвейера роторной рамы. Для того чтобы заполнять ковши без каких-либо серьезных препятствий, их разгрузка начинается непосредственно во время процесса заполнения.

Как работают роторные экскаваторы

Характеристики Bagger 288

Но Bagger-288 способен удивить своими масштабами даже искушенных профессионалов. Длина «288-го» – 240 метров, высота – 96м, ширина – 46 метров. Ротор, которым Bagger срезает угольный пласт, имеет диаметр с восьмиэтажный дом – 21,6 метра. Правда, установленные на нем ковши относительно скромного объема – «всего» 6,6 куба. Зато их у него 18 штук.

Но опять же все это не рекорда для, а ради достижения высокой производительности при разработке месторождения и максимальной экономической эффективности. По оценкам немецких специалистов, применение подобных исполинов себя оправдывает: в Германии на трех больших карьерах — Гамбах, Инден и Гарцвейлер — ежегодно добываются около 100 млн. тонн бурого угля.

Но гигант зависит от … розетки. Да, да, Bagger-288 постоянно питается электроэнергией от промышленной энергосети, как какой-нибудь фрезерный станок. Вот только потребляет электричества он как небольшой город. Еще бы, ведь чтобы стронуть махину с места и обеспечить работоспособность все ее механизмы, используются электромоторы общей мощностью в десятки мегаватт. Именно они приводят в действие и гусеницы, и ротор, и другие агрегаты «Баггера».

Энергию экскаватор черпает по длинному кабелю большого сечения. В задней части машины смонтирована катушка с этим кабелем. Длина «поводка» – один километр. Так что по ходу 22-километрового марафона кабель экскаватора приходилось подключать к различным участкам промышленной сети.
