Принцип работы экскаватора
Техника, оснащенная одним ковшом, выполняет работу циклично, из-за этого деятельность осуществляется прерывисто. При этом обеспечивается универсальность машины, экскаватор может применяться для погрузочных и разгрузочных работ. Установленный на экскаваторах цилиндр стрелы может работать от гидравлики, а также переключаться в плавающий режим, позволяющий нагружать ковш весом оборудования. Активация плавающего режима выполняется машинистом по необходимости путем нажатия на педаль.

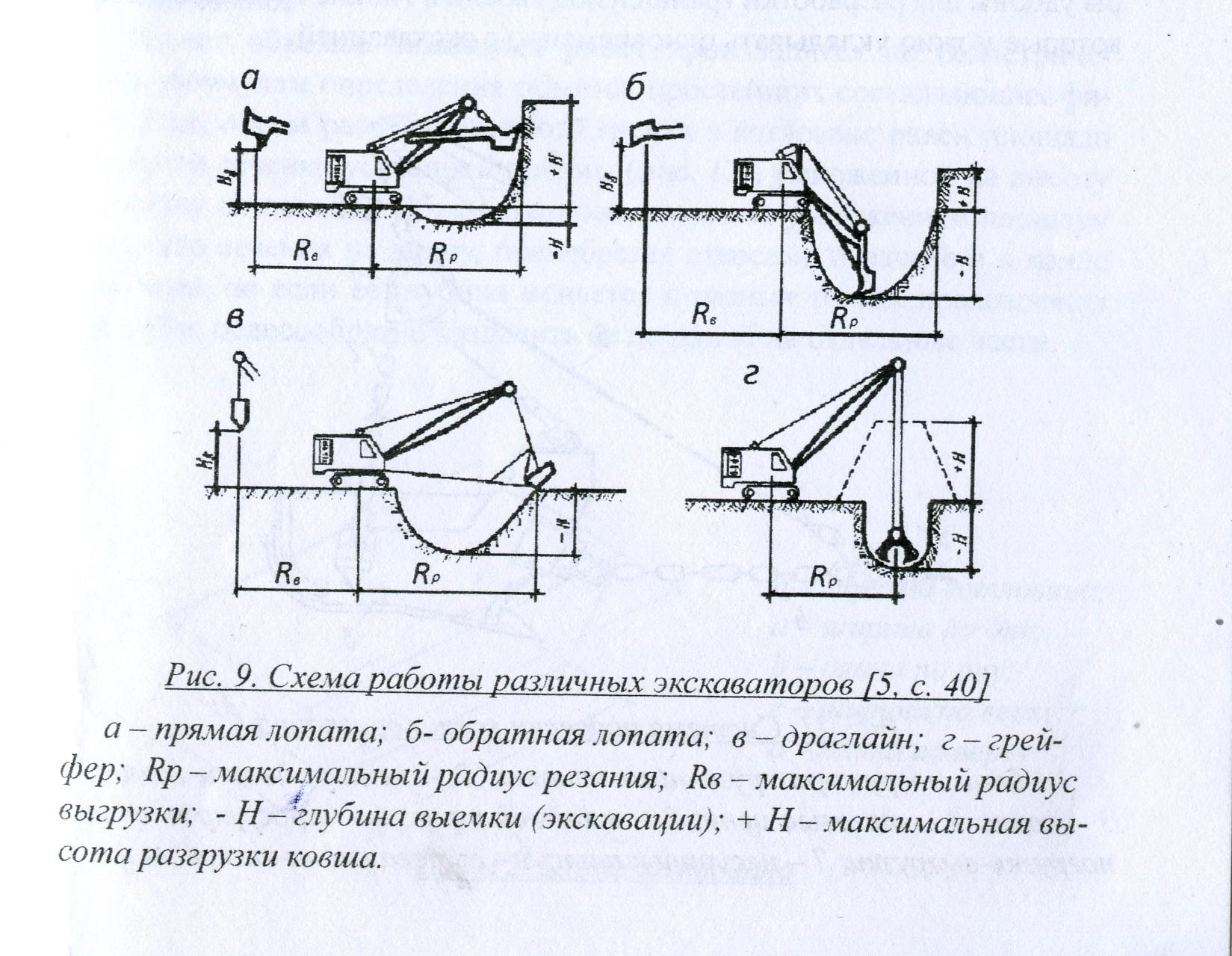

Схема работы экскаватора выглядит следующим образом:
- на первом этапе рабочего хода происходит забор грунта из траншеи в ковш;
- после этого платформа поворачивается вокруг вертикальной оси, перенося грунт к месту отвала;
- затем выполняется обратный ход и цикл начинается заново.
Принцип работы экскаватора с непрерывным действием основан на движении нескольких ковшей, которые автоматически отбрасывают грунт в сторону, формируя отвал. Рабочие элементы установлены на ротор или цепь. Цепные экскаваторы используют навесной или полуприцепный рабочий орган. Привод цепной звездочки выполняется механическим или гидравлическим способом. Глубина копания и усилие создаются при помощи гидравлического механизма. Выкопанный грунт подается на конвейерную ленту, которая отводит его в сторону.
Дополнительно на экскаваторе установлен бульдозерный нож, управляемый гидравлическим цилиндром. Нож применяется для разравнивания рабочей площадки.
Источник
Определение и назначение
Экскаватор – это машина для копания грунта. Рабочим органом является ковш. Он может быть различной конструкции. Для расширения функциональности применяется сменное оборудование: кран (крюк), гидромолот, сваебойный копер и т.п. Кроме «классической» техники, существуют экскаваторы-погрузчики и мини-экскаваторы. По принципу работы, экскаваторы делятся на следующие виды:
- Цикличные (циклического действия). Сюда относятся одноковшовые машины.
- Непрерывного действия. В эту группу входят: многоковшовые роторные, с фронтальной фрезой, траншейные с зубчатой цепью.
- Вакуумные.
Ниже рассматривается только первая категория – экскаватор с ковшом. По назначению принята следующая классификация:
- Строительные. Объем ковша до 3 м3. Используются, в основном, на земляных или погрузочно-разгрузочных работах. Большинство моделей являются универсальными (т.е. имеют 4 и более видов сменного оборудования).
- Карьерные. Комплектуются рабочим оборудованием от 2 м3 до 8 м3. Применяются в карьерах на разработке скальных пород, угольных или рудных месторождений.
- Вскрышные. Вместимость ковша от 6 м3. Используются при необходимости снять (вскрыть) верхний слой породы, под которым залегают полезные минералы. Отличительная особенность – удлиненная стрела и большая мощность.
В отдельную группу выделяют специальную технику. Сюда входят торфяные, разрушительные, тоннельные, спасательные, подземные, железнодорожные, подводные, болотные и другие модели. Для них нужны специальная оснастка и навесное оборудование.
Сфера применения: для чего и как используют технику
Драглайны могут работать там, где другая техника просто бессильна. Именно этот фактор определяет их главное достоинство. Задачи, которые выполняют машины:
- разработка грунта и отделение его от массива;
- перемещение и погрузка материала;
- охват масштабных грунтовых площадей;
- вскрышные работы (удаление горных пород);
- использование в мелиоративном строительстве;
- помощь при добыче полезных ископаемых;
- создание огромных карьеров и высоких насыпей;
- активное участие в гидротехнических процессах, постройке магистралей и железных дорог;
- очищение дна водоёмов.
Область их использования не так уж и широка. А всё благодаря их рабочей массе. Даже самые лёгкие модели драглайнов значительно превышают вес машин с гидравлическим приводом, канатно-блочной системой. В городских условиях они применяются крайне редко.
Устройство и принцип работы одноковшовых экскаваторов

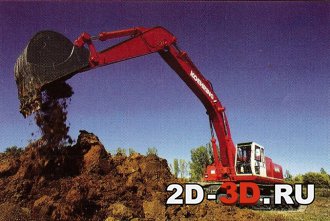

Одноковшовый экскаватор (рис. 1) — это тоже средство передвижения, хотя и созданное для копания, подъема и разгребания грунта и материалов. Ходовая часть этих машин очень похожа на ходовую часть танка: такой же двигатель и такая же гусеничная лента. У экскаватора есть несколько стрел, и последняя кончается ковшом для зачерпывания земли. Многие экскаваторы, вроде того что изображен ниже на рисунке, имеют впереди мощный стальной щит для выравнивания территории. Так же как и на подъемном кране, в экскаваторе применяются гидравлические цилиндры для приведения в движение его стрел и ковша. Другие гидравлические двигатели и клапаны управления, находящиеся в кабине, позволяют управлять движением гусениц и бульдозерного щита. Гидроцилиндры приводятся в действие тем же двигателем внутреннего сгорания, что передвигает гусеницы экскаватора.
Рис. 1. Одноковшовый экскаватор. Для увеличения кликните по картинке
Основной двигатель приводит в действие насосы, которые создают избыточное давление масла в гидроцилиндрах, и при этом вытягивается стрела. Водитель в кабине с помощью рычагов управляет движениями ковша и щита (рис. 2).
Рис. 2. Принцип работы одноковшового экскаватора. Для увеличения кликните по картинке
Стрела поднимается и удлиняется, когда поршень в цилиндре идет вверх. А когда поршень опускается, стрела укорачивается и тоже опускается (рис. 3).
Рис. 3. Изменяющаяся стрела
Поршень плечевого цилиндра управляет движением плеча (рис. 4).
Рис. 4. Плечо манипулятора
Ковш черпает или высыпает, когда поршень его цилиндра вытягивается или втягивается. Работая в открытом карьере, экскаватор с легкостью перетаскивает камни и валуны (рис. 5).
Рис. 5. Фотография работы в открытом карьереНа нашем сайте есть раздел с чертежами одноковшовых экскаваторов.

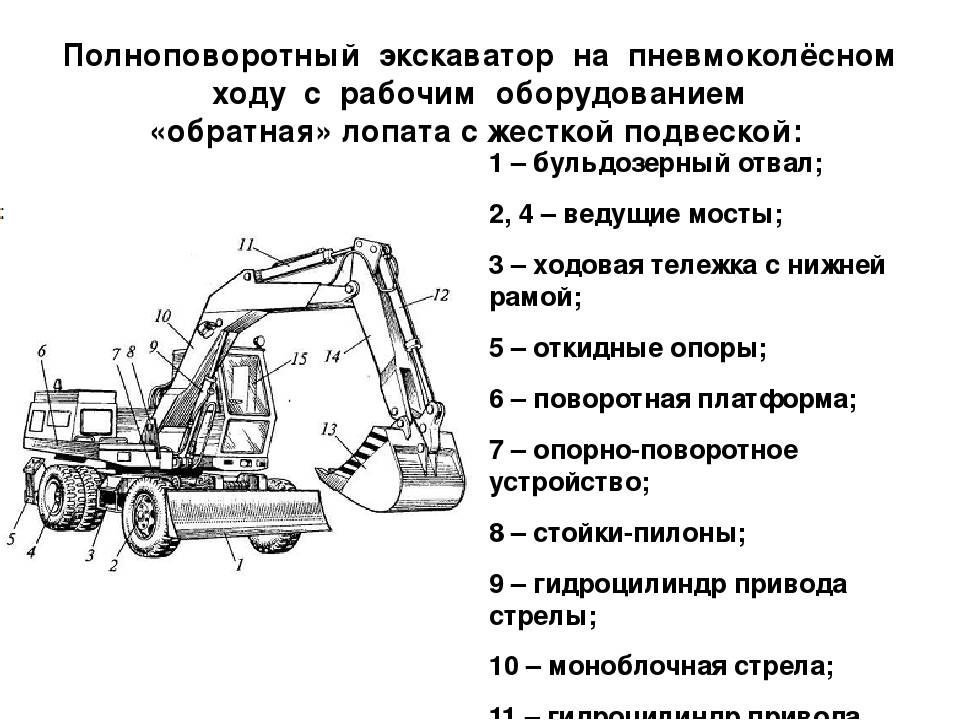

Назначение и преимущества «обратной лопаты»
Такой способ навески землеройного орудия (ковша) удобен при разработке грунта на участке ниже уровня стоянки машины.
Преимущества «обратной лопаты» перед другими способами копки:
- Точность копки. Опорные точки ковш-машина через гидравлическую стрелу образуют раму жесткости, которая обеспечивает движение ковша «внатяг».
- Можно копать мерзлый и жёсткий грунт. Масса машины служит противовесом к усилию которое прилагает ковш на грунт.
- Лучший контроль забора грунта оператором. Весь процесс забора и выгрузки материала находится в поле зрения машиниста что обеспечивает безопасность и высокую точность работы.
- Транспорт для вывоза или отвал может находиться как на дне котлована так и на уровне экскаватора.
Из недостатков «обратной лопаты» стоит отметить только общий для всех механизмов момент разработки грунта ниже уровня стоянки машины. В некоторых случаях возможен сход породы с откоса и крушение машины. Однако это очень редкий случай и на 98% зависит от опыта машиниста.
Также относительным недостатком является зона невидимости разрабатываемого участка когда он находится на глубине близкой к максимальной и близко к машине.
Рис. 39. Схемы работы экскаватора с оборудованием обратная лопата а – при сооружении траншеи; 6 – при сооружении узкого котлована; в – при сооружении котлована экскаватором, смещенным относительно оси забоя; г — работа в боковом забое и в лобовых забоях шириной более 12 м
Двухсекционная стрела
Еще одним существенным преимуществом современных колесных экскаваторов является возможность комплектации как одно-, так и двухсекционной стрелой с рукоятью (TAB, triple-articulated boom), еще ее называют «стрела с изменяемым углом между секциями». Гусеничные модели обычно оснащаются только односекционной «монострелой». Рабочая диаграмма с двухсекционной стрелой лучше, чем с монострелой. Дополнительная секция стрелы TAB снабжена гидроцилиндром, с помощью которого оператор может изменять угол между секциями, уменьшать или увеличивать общую длину стрелы. Это удобно и для работы, и для транспортировки – стрела TAB компактно складывается, ее можно отвести дальше назад, и общая габаритная длина машины уменьшается, а центр тяжести смещается ближе к центру машины, машиной легче управлять, особенно при езде по узким городским улицам. Двухсекционная стрела позволяет работать, аккуратно обходя сооружения коммунальной инфраструктуры, и также увеличивает универсальные возможности экскаватора. При складывании стрелы ТАВ улучшается обзор с места оператора зоны с правой стороны экскаватора, которая обычно плохо видна оператору. Если зачистной ковш используется с тилтротатором, машина с двухсекционной стрелой даст возможность оператору установить ковш за бульдозерным отвалом и перемещать дополнительное количество грунта в траншею, сокращая время ее обратной засыпки. Также и гидромолот может применяться под любыми углами, и положение машины при этом менять не нужно. Одним из преимуществ двухсекционной стрелы является возможность выполнять работы на очень малых вылетах, ближе к машине. Это удобно в условиях тесноты или при выполнении разравнивания, планировочных работ. Монострела обеспечивает хорошую грузоподъемность на больших вылетах, и если работа должна выполняться на большом расстоянии от машины, лучше выбрать ее.
Техника на мировом рынке
За долгую историю существования драглайнов производители всего мира выпустили множество моделей. Часть из них не прижилась и так и осталась неизвестной. Но есть машины, которые пользуются большим спросом на протяжении десятилетий.
В РФ очень популярными моделями остаются: ЭО-4112А-1 (тросовый гусеничный экскаватор с навесным приспособлением от украинского завода экскаваторов города Донецк), с оборудованием ЭШ (электротехника с объёмным ковшом от машиностроительного завода города Новокраматорск), ЭШ с ковшом 100 м3 и экскаваторы ЭДГ (ковш до 9 м3) от ОМЗ «Горное оборудование и технологии».
Очень популярной стала заграничная техника японского производителя Hitachi. Агрегаты с высоким уровнем надёжности, выносливостью конструкции, удлинённой стрелой, на гусеничном движителе очень эффективны для сложных условий работы и крепких массивов.
Чтобы понять, что такое драглайн, нужно увидеть его в действии. Им нельзя не восхищаться. Массивная и мощная конструкция с лёгкостью справляется с любыми твёрдыми породами и мастерски преодолевает все трудности строительного процесса.
Критерии подбора устройства
Первоначально необходимо точно знать особенности и характер работ, для которых будет предназначаться выбираемый экскаватор. Данная техника бывает двух разновидностей: периодического или непрерывного действия.
Перед выбором экскаватора нужно оценить его возможности. Для этого стоит изучить основные индексы, которые обозначают:
- Размеры агрегата и вместимость ковша.
- Порядковый номер модели.
- Устройство рабочей подвески.
- Ходовую часть.
Высокие технологические параметры шагающих драглайнов
Следует посмотреть буквенные обозначения:
- Порядковая модернизация – А, Б, В и так далее.
- Климатическое использование – С, ХЛ, Т, ТВ.
Цифровые обозначения определяют конструктивные особенности оборудования:
- Гибкая подвеска на канатных полипастах делит оборудование на прямую и обратную лопату;
- Жесткая подвеска на гидроцилиндрах позволяет оснащать данную технику гидромолотом;
- Телескопическое.
Таблица технических характеристик
Технические характеристики экскаваторов разбросаны в очень широком диапазоне. Это связано с тем, что машины имеют разное назначение и рассчитаны на различные объемы работ. Основные технические характеристики сведены в таблицу:
Класс и № размерной группы | Эксплуатационная масса, тонн | Мощность двигателя, л.с. | Объем ковша, м3 |
Особо легкий «0» | Менее 3 | 10-40 | Менее 0,1 |
Легкий «1» | 5-6 | 30-50 | 0,15-0,4 |
Легкий «2» | 8-9 | 40-60 | 0,25-0,6 |
Средний «3» | 10-12 | 50-80 | 0,3-1,0 |
Средний «4» | 19-30 | 80-130 | 0,65-1,6 |
Тяжелый «5» | 30-40 | 100-200 | 1,2-2,5 |
Тяжелый «6» | 55-60 | 200-350 | 1,6-4 |
Особо тяжелый «7» | 80-100 | 300-500 | 2,5-6,3 |
Особо тяжелый «8» | 100-160 | 400-800 | 5-10 |
Объем ковша приведен геометрический. Реальное количество забираемого грунта во время работы, за счет «шапки», на 15-30% выше. На машины, которые планируется использовать на тяжелых грунтах, ставят ковши меньшего объема, чем надо для данной группы.
Кроме указанных в таблице параметров, производительность экскаватора зависит от его конструкции и технического состояния. А также от факторов, не относящихся непосредственно к агрегату: правильной организации работы, квалификации машиниста, плотности грунта и т.п.
Особенности и технические характеристики экскаваторов драглайн
Главной особенностью «Драглайна», отличающей его от другой спецтехники, является наличие большого количества одновременно установленного оборудования, управляемого системой сложной канатной связи.
Экскаваторы Драглайн имеют следующие технические возможности и особенности:
- Длина стрелы может быть до 100 метров;
- Вместимость ковша («арочного» или типа «ведро»)– от 20-ти до 168-и м3;
- Лёгкая решетчатая стрела дает наибольшую грузоподъёмность и высоту выгрузки,
- Ковш закрепляется на гибкой подвеске, что обеспечивает максимальный радиус захвата и наибольшую глубину копания;
- Стрела и ковш управляются посредством тросового механизма с одновременным либо переменным действием тяговых и подъёмных канатов и цепей, что позволяет работать даже в труднодоступных местах, но требует от оператора большого опыта;
- Перемещение ковша к месту забора грунта происходит маятниковым способом;
- Общий вес экскаватора обычно очень велик и для самых крупных машин может достигать более 8000 тонн.
ВНИМАНИЕ! Гибкая подвеска не может дать точности ни при копании, ни при погрузке содержимого ковша. Поэтому обычно эвакуация отработанного Драглайном грунта происходит не в транспортные средства, а в отвал, откуда он забирается погрузчиками
Экскаваторы Драглайны ценятся за масштабность выполняемых ими работ и за возможность забора и доставки грунта на большую глубину, где работа другой техники сверху невозможна, а со спуском на дно карьера достаточно проблематична.
Тип привода экскаватора
В последнее время все чаще используются шагающие экскаваторы-драглайны. Они доставляются к месту проведения работ в разобранном виде, где происходит их последующая сборка. Такая машина основное время располагается на плоской площадке. При необходимости переехать на новое место машинист экскаватора-драглайна опускает специальные башмаки, которые воспринимают вес и приподнимают машину.
После этого опорная площадка перемещается, а техника снова «садится» на нее. Башмаки устанавливаются в новое место, и весь процесс повторяется. Как правило, шагающие экскаваторы обладают большой массой, которую не может выдержать гусеничный движитель.
Гусеничные или пневмоколесные экскаваторы-драглайны сейчас практически не встречаются. Обычно они представляют собой небольшие машины с низкой производительностью, из-за чего использовать их на строительных площадках нецелесообразно. Практически все представители этого вида вытеснены гидравлическими и канатно-блочными машинами.
Плюсы и минусы спецтехники
Преимущества, которые увеличивают производительность и значительно сокращают расходы:
- Удлинённая и облегчённая стрела (благодаря ей работы могут проводиться на значительном расстоянии от самой машины).
- Свободное перемещение рабочего органа драглайна (это позволяет делать максимально большие углубления).
- Большой радиус захвата.
- Очень объёмный ковш с простой системой управления (снижает издержки, связанные с содержанием техники, служит долго).
Среди недостатков данной спецтехники отмечается гибкая подвеска. Несмотря на то что машина создаёт большое усилие копания, она не всегда способна дать достаточное первоначальное заглубление. Поэтому при наличии очень твёрдых типов грунта необходимо провести предварительное рыхление. Также отмечается проблемная выгрузка материала в транспортные средства. Точность копания и разгрузки невысокая, потому чаще всего используют специальный отвал — место для отсыпки грунта. Дальнейшим его перемещением занимаются погрузчики и самосвалы.
Производители экскаваторов драглайнов
Производством экскаваторов драглайнов занимаются крупные фирмы-изготовители спецмашин России, Украины, США, Японии, Италии и др. Самый известный в мире экскаватор-гигант «Биг Маски» был построен в 1969-м году фирмой Bucyrus для угольной компании Огайо, он весил 14,5 тысяч тонн и был высотой в 20-этажный дом. А вот на изготовлении шагающих экскаваторов сейчас специализируются только 3 производителя: Российский «Уралмаш» и американские P&H и Bucyrus.
«Уралмаш»
Завод «Уралмаш» — это крупнейший в мире изготовитель высокомощных шагающих драглайнов (традиционная маркировка – ЭШ, экскаватор шагающий). Его машины с ковшом от 11-ти до 100 м3 и стрелой длины от 65-ти до 100 м поставляются на горные разработки Индии, Монголии, Китая и бывших союзных республик, где работают на добыче угля, бокситов, железных и марганцевых руд.
Ниже приведена сравнительная таблица технических характеристик моделей Драглайнов «Уралмаш».
Характеристики | ЭШ 11.75 | ЭШ 20.90 | ЭШ 25.90 | ЭШ 15.100 | ЭШ 40.100 | ЭШ 30.110 |
Ковш, объём, м3 | 11 | 20 | 25 | 15 | 40 | 30 |
Стрела, м | 75 | 90 | 91 | 100 | 100 | 110 |
Производительность, м3/ч | 569 | 965 | 1200 | 725 | 1710 | 1210 |
Глубина черпания, м | 38 | 42.5 | 47 | 42.5 | 47 | 53 |
Площадь опоры | 91.56 | 165.0 | 183.0 | 165.0 | 254.0 | 254.0 |
Размер «башмака», м/м | 1,9/11,6 | 2,5/13,0 | 2,9/14,0 | 2,5/13,0 | 3,96/17,2 | 3,96/17,2 |
Давление на грунт, Мпа | 0,092 | 0,103 | 0,191 | 0,105 | 0,137 | 0,137 |
Рабочая масса, тонн | 843,0 | 1690,0 | 1900,0 | 1710,0 | 3310,0 | 3420,0 |
Экскаватор драглайн ЭШ 20.90
Хитачи
Альтернативой и отличным помощником экскаватору Драглайну может выступить более легкая гусеничная модель «Хитачи» с удлиненной стрелой, большим радиусом захвата и глубиной копания Hitachi ZX330-3. Он показывает высокую эффективность работы в тяжелых условиях, а также прочность и надежность.
На экскаваторе Hitachi ZX 330-3 установлен дизельный двигатель и стрела длиной 6,4 м с ковшом объёмом 1,4 м3. При общем весе всего 40 тонн радиус разворота платформы составляет 3,4 м, а скорость поворота – 10,7 об/мин. Этот маневренный копатель даст возможность работы на наиболее сложных участках разработки.
На видео экскаватор драглайн в работе
Критерии подбора устройства
При определении критериев для подбора техники с драглайном важно чётко знать, для каких именно работ нужна техника. Драглайн это строительная техника определённого вида, которая работает с грунтами на больших глубинах
Эта техника бывает двух типов:
Драглайн это строительная техника определённого вида, которая работает с грунтами на больших глубинах. Эта техника бывает двух типов:
- Одноковшовая периодического действия;
- Одноковшовая непрерывного действия.
Чтобы выбрать нужную машину, нужно оценить её эксплуатационные возможности. В определении присутствуют типы индексации, где первыми буквами обозначается класс техники (ЭО экскаватор одноковшовый), а дальше перечисляются основные индексы:
- размер экскаватора (вместимость ковша);
- ходовая часть;
- устройство рабочей подвески;
- порядковый номер модели экскаватора.
После определения основных индексов, указываются буквенные индексы, которыми обозначают порядковую модернизацию (А, Б), климатическое использование (С, ХЛ, Т, ТВ).
Что касается конструкций оборудования, тут обозначение идёт цифровое:
- 1 подвеска гибкая (канатные полиспасты);
- 2 подвеска жесткая (гидроцилиндры);
- 3 — телескопическое.
Экскаваторы с оборудованием драглайн отличаются производительностью и большой прочностью. Минусом является только низкая точность копания из-за оснащённости гибкой подвески.
Наличие в рабочем оборудовании гибкой подвески подразумевает деление его на оборудование прямой лопатой или обратной лопатой.
Жесткая же подвеска позволит навешивать на драглайн гидромолот вместо ковша, приводящийся в движение насосами гидросистемы агрегата.
Для выбора типа агрегата основными критериями будут характер и особенности предполагаемых к выполнению им работ. И правильный выбор типа машины тут очень важен.
Как работает драглайн
Многоковшовые или одноковшовые механизмы работают следующим образом. Их задача состоит в том, чтобы сначала раскачать лопату на цепях, а потом быстро переместить к месту разработки. Это достигается за счет собственного веса, который обеспечивает максимальную глубину погружения. После этого запускается либо подъемный, либо тяговый механизм канатов, что помогает подрезать грунт и переместить его к отвалу. Отсюда породу забирают специальные экскаваторы-погрузчики.
Разрыхлитель — шаровый или клиновый — применяется, когда грунт мерзлый или очень твердый.
Шагающие драглайны считаются мощными и производительными. Отличаются они большим весом, который превышает десятки или сотни тысяч тонн. Устанавливается техника на гусеничные и колесные шасси, дополнительно устанавливаются мощные опоры.
Передвигаются такие экскаваторы особым, шагающим ходом, который имеет гидравлический или кривошипно-рычажный привод. Шагает экскаватор-драглайн прямая и обратная лопата поэтапно. Сначала делает первый шаг. Машина должна в этот момент находиться в неподвижном состоянии, располагаясь на широкой опорной платформе-площадке. Если возникает необходимость, то драглайн могут поставить еще на «лыжи», которые в движение приводятся с помощью пара гидроцилиндров.
Потом экскаватор делает шаг и опускается на площадку. Скорость движения техники составляет всего 100 м/час. Большей скорости не надо, особенно в условиях разработки карьера или сооружения различных объектов.
Когда драглайн надо переместить в другое место, применяются специальные тяжелогрузные транспортировщики. Они способны перевезти технику на расстояние не больше 80 км, для работы на более дальних расстояниях экскаватор полностью разбирают на части, а потом на месте собирают.
В перечень наиболее крупных производителей подобной техники входят следующие страны:
- Италия;
- Соединенные Штаты Америки;
- Япония;
- Россия;
- Украина.
Лидером в производстве драглайнов шагающего типа является российская компания «Уралмаш». Экскаваторы этого завода имеют объем ковша в пределах 11-100 м³, протяженность стрелы варьируется от 65 до 100 м³. Подобные параметры позволяют применять технику Уралмаша на разработках бассейнов угля, бокситов, железных и марганцевых руд.
Более легкой моделью является , который передвигается на гусеничном ходу. Машина обладает более удлиненной стрелой, чем остальные драглайны, имеет большие радиус захвата и глубину копания. Применяется Хитачи в регионах, где существуют сложные условия работы. Разработчики предпочитают Хитачи, из-за того что экскаватор стоит прочно на грунте.
Существуют и минусы в работе драглайнов. Гибкая система подвески ковша не обеспечивает точность копания и выгрузки. Несколько затруднительна погрузка земли в транспорт, поэтому применяют отвалы. Низкое усилие в работе связано с большой продолжительностью рабочего цикла.
Разрабатывание грунтов моделей с прямой лопатой
Прямая лопата – разновидность ковшовой емкости с полностью открытой верхней частью. Жестко прикрепляется к рукояти, которая соединяется со стрелой при помощи шарнирного крепления. Выдвижение лопаты вперед происходит за счет действия напорного механизма, а опорожнение – путем полного открывания днища. Модель с прямой лопатой осуществляет срезку и подъем по направлению собственного хода впереди ковшовой части, а затем плавно перемещается вперед на величину заданного хода рукояти. Разрабатывание участка ведется до образования необходимого профиля путем создания последовательных траншей.
Разработка грунта экскаватором прямая лопата производится путем проведения траншей-проходок двух категорий:
- Боковых ответвлений с высыпкой срезанной и поднятой породы в транспорт или отвал, находящийся по ходу движения техники. Высота расположения машин в рабочей зоне определяет тип боковой проходки: одноярусные с расположением автомобилей на одном уровне с экскаватором, и двухъярусные – с размещением машин на разных высотах.
- Лобовых проходок, при создании которых транспорт для выгрузки устанавливается сзади работающей техники.
Боковой забой выгоден снижением поворотного угла, удобной подачей автотранспорта для ссыпки выбранного материала, что увеличивает производительность. Но, при эксплуатации бокового забоя снижается объем породы, поднимаемый с одного участка, ведя к увеличению числа перемещений машины.
При лобовом типе забоя возникает потребность подъезда самосвалов задним ходом и установки автотранспорта позади работающей техники, что приводит к увеличению поворотного угла. Это становится причиной удлинения производственного цикла, увеличению временных затрат и снижению эффективности. При этом, устройство лобового забоя увеличивает объем поднимаемого материала, уменьшая количество передвижек.
Устройство боковых проходок производится при проведении разработок в карьерах и формировании выемок с последующей погрузкой отработанного материала на автотранспорт.
Сфера устройства лобовых забоев несколько шире:
- Первые проходки при разрабатывании выемок и карьерных участков.
- Работа в ограниченных пространствах, препятствующих обустройству погрузочных путей.
- Поднятие породы из скальных выемок.
- Проведение манипуляций в осенне-зимние периоды на мерзлых почвах.
Осуществление всех работ ведется только с применением транспортной схемы. Это обусловлено тем, что малые линейные размеры моделей с ковшовой частью «прямая лопата» не позволяют использовать бестранспортную ссыпку породы.
Технические параметры
Экскаваторы драглайн относятся к тяжёлому классу землеройной техники. Эти машины широко применяются во всём мире, ведь они незаменимы при разработках угольных месторождений и рудных ископаемых. Россия, является одним из поставщиков этой техники на мировом рынке строительной техники. Производством машин занимается предприятие «Уралмаш». Завод специализируется на выпуске шагающих драглайнов, помеченных маркировкой ЭШ. Модельный ряд, насчитывает шесть машин.
Техника различается по мощности и производительности. Более подробные технические характеристики будут приведены в таблице. В качестве сравнения будут приведены минимальные и максимальные параметры техники.
Конструкционная масса | 843-3 420 т |
Давление на поверхность почвы | 0.092-0.191 МПа |
Базовая площадь | 91-254 метров квадратных |
Размер гидравлических опор | 1.9-17.2 м |
Длина стрелы | 75-110 м |
Объём ковша | 11-40 куб.м |
Глубина выработки грунта | 38-53 м |
Производительность | 569-1 210 куб.м/час |
Стоит отметить, что приведённые показатели не являются эталонными. Максимальная вместительность ковша драглайна может достигать 168 куб.м, а средняя производительность составляет около 450 тонн/час.
