Белаз-75710

Технические характеристики

Выпуск новой модели карьерного самосвала, стал возможным благодаря сотрудничеству белорусского автоконцерна и мировых производителей оборудования. Поэтому технические характеристики БелАЗа 75710 впечатляют не меньше установленного рекорда.

Рекордную грузоподъемность автомобиля обеспечивают два 16-ти цилиндровых дизеля MTU Detroit Diesel общей мощностью 3430 кВ и объемом 65 литров, приводящие в действие систему тягового электропривода (ТЭП) переменного тока MMT500, специально спроектированную инженерами «Сименс».

Кроме двух генераторов, в нее вошли 4 тяговых электродвигателя мощностью 1200 кВт, три вентилятора обдува, установка вентиляции тормозных резисторов, а также шкаф управления инвертерами ELFA.

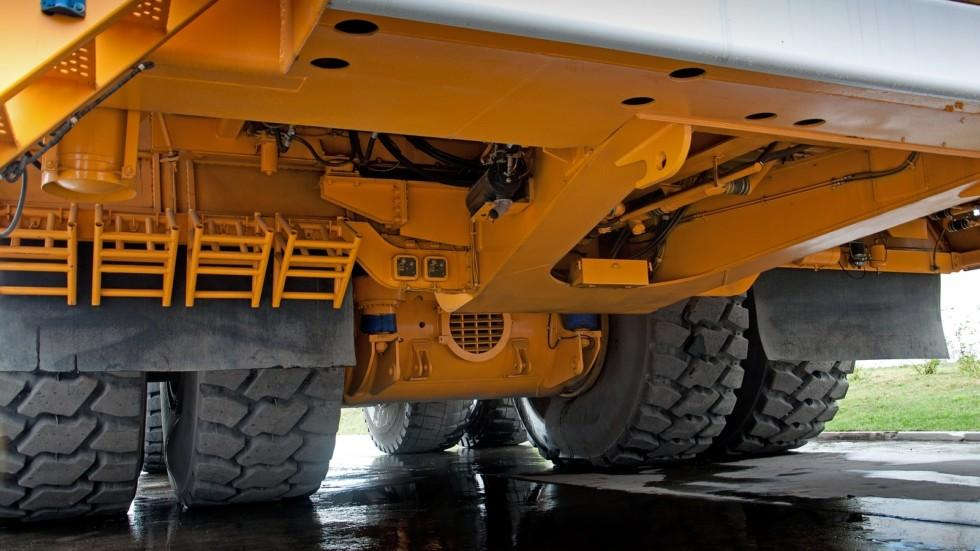

Как видно на фото БелАЗ 75710 имеет восемь колес, выдерживающих нагрузку в более чем 100 тонн. Имеющийся полный привод на все колеса позволяет оптимально распределить тяговое усилие на обе оси. Даже при неисправности одного мотор-колеса буксировка автомобиля не потребуется. Добраться до сервисной базы он способен своим ходом. Кроме того, специально созданная конструкция редуктора мотор-колес позволяет осуществлять замену любой неисправной детали без демонтажа шин. Что сокращает время и затраты на проведение ремонта и обслуживания техники.

БелАЗы самые большие автомобили в мире. При полной загрузке в 450 тонн расход топлива БелАЗа 75710 составляет 300 л/ч. Полной заправки бака объемом в 4360 литров, хватает на полторы рабочей смены. Экономия топлива достигается благодаря смене режимов работы. Когда автомобиль полностью загружен — работают оба дизеля, а при передвижении пустого автомобиля только один. При этом максимальная скорость автомобиля достигает 67 км/ч.

Это интересно: Высота и технические характеристики белорусского самосвала белаз: рассматриваем все нюансы

Практическое применение и рабочие моменты

Главной причиной появления этого сверхтяжёлого самосвала стала не гигантомания его создателей и не их стремление к рекордам, а обыкновенный экономический расчёт. Потому как, в конечном итоге, один такой 450-тонник даёт ощутимую экономию в эксплуатации, по сравнению с двумя-тремя карьерными самосвалами меньшей грузоподъёмности. Несмотря на свою практически «ручную» сборку и дорогостоящее техобслуживание. БелАЗ-75710 обеспечивает не только рекордную грузоподъёмность, но и самую низкую себестоимость перевозки одной тонны породы в мире.

Каким бы ни был коммерческий автомобиль: малым, большим или сверхбольшим, самыми важными вопросами для его потенциальных покупателей были и остаются сроки эксплуатации данной техники и расход топлива, который она демонстрирует. Рабочий ресурс карьерных самосвалов невелик: в среднем они работают в полном режиме примерно 5-6 лет. И сверхмощный 450-тонник БелАЗ-75710 не является исключением из этого правила.

Но: рабочая смена БелАЗа в карьере продолжается 23 часа в сутки! (Один час, в среднем, тратится на дозаправку и смену водителя). Пробег за указанный 5/6-летний срок эксплуатации накапливается более чем в 500 тысяч километров. После списания выработавшие свой ресурс БелАЗы используются для ремонта тех самосвалов, что находятся «в строю», что также способствует снижению их себестоимости.

Что касается расхода горючего, то он составляет, по максимуму, около 470 литров дизтоплива в час (для полностью гружёного автомобиля БелАЗ-75710). Для самосвала, едущего «порожняком», данный показатель в несколько раз меньше. Расход огромный. Но всё же гораздо более выгодный, по сравнению с одновременным использованием 2-3 грузовиков меньшей грузоподъёмности.

БелАЗ‑75710 на испытательном полигоне.

Дизельных двигателей у БелАЗ-75710 два; каждый из них работает в паре со своим генератором; все системы, отвечающие за обеспечение работы моторов, у каждого из них независимые. В связи с этим некоторые утверждают, что без нагрузки БелАЗ-75710 движется, задействуя только один мотор, для экономии горючего, а оба мотора вместе включаются в работу только при перевозке груза.

На самом деле это не так. Конечно, такая схема работы двигателей гиганта теоретически возможна, но практически она ещё не реализована. Пока. Потому что такие планы у конструкторского бюро Белорусского автозавода есть. Ведь это действительно поможет сэкономить большое количество дизтоплива, ещё более повысив экономическую отдачу от эксплуатации сверхтяжёлого самосвала.

Планы эти уже близки к осуществлению, и скоро порожний БелАЗ-75710 будет передвигаться на одном дизеле, а у загруженного будет подключаться второй. Причём для равномерности износа левый и правый двигатели на холостом пробеге будут включаться поочередно. Пока же экономию топлива обеспечивает другое новое инженерное решение – применение одновременно двух дифференциалов – меж-осевого и меж-бортового.

Все условия для продажи, дальнейшей модернизации и развития у модели БелАЗ-75710 есть. Циклично повторяющиеся кризисы в мировой экономике способствовали появлению у производственников настойчивого стремления снижать расходы на добычу и транспортировку полезных ископаемых. Гигантский самосвал из Белоруссии как раз подходит для удовлетворения этих стремлений, когда речь идёт о промышленных разработках угля и руды в открытых карьерах. Поэтому современным экономическим реалиям БелАЗ-75710 соответствует.

Технические характеристики БЕЛАЗ-75306

На самосвал установлен дизельный 4-тактный 16-цилиндровый двигатель Cummins QSK 60-C с электронной системой управления и газотурбинным наддувом. Охлаждается он двухконтурной жидкостной системой с принудительной циркуляцией. Воздух очищается в три этапа (фильтрующие элементы — сухого типа), а отработавшие газы выходят через кузов. Силовая установка смазывается циркуляционной системой под давлением, с использованием поддона «мокрого» типа. Есть жидкостная система предпускового подогрева.

Технические характеристики двигателя

Самосвал оснащен электромеханической трансмиссией с переменно-постоянным током электропривода и планетарным двухрядным редуктором мотор-колес. Тяговые генераторы могут устанавливаться следующих моделей: СГТМ-1400-8, ГСТ-1600 или ГСН-1600/8. Тяговые электродвигатели тоже предложены на выбор: ДК-724С, ЭК-735А или ЭДП-800.

Зависимая подвеска для передней оси и ведущего моста оборудована продольными рычагами, которые оснащены центральным шарниром. Рулевое управление — гидрообъемное, управляемыми являются передние колеса (их угол поворота составляет 39 градусов).

Источник фото: belaz.byНа фото — самосвал БЕЛАЗ-75306

Объединенная гидравлическая система БЕЛАЗ-75603 оборудована двухсекционным аксиально-поршневым масляным насосом переменной производительности (максимальное значение составляет 698 дм куб./мин при 1 900 оборотов в минуту).

 Технические характеристики гидросистемы

Рабочая тормозная система представлена сухими дисковыми тормозами с авторегулированием зазора на передних и задних колесах. Стояночный тормоз (постоянно-замкнутый с пружинным приводом и гидроуправлением) установлен на колесах сзади. В качестве вспомогательной системы используется электродинамическое торможение тяговыми электродвигателями с принудительным охлаждением резисторов.

На БЕЛАЗ-75306 установлена двухместная кабина с двумя дверьми и регулируемым пневмоподрессоренным сиденьем водителя. Для пассажира также установлено кресло. Уровень шума в кабине не превышает 80 дБ.

В стандартную комплектацию входят системы видеообзора, пожаротушения с дистанционным включением, автоцентрализованная смазка, телеметрический контроль давления в шинах, контроль топлива и загрузки, устройство сигнализации приближения к высоковольтной линии и отопительно-кондиционерный блок.

Цена и габариты

За новый большегрузный карьерный самосвал приходиться выкладывать сумму от $2 млн., столько сколько стоит БелАЗ 75710, и до $4 млн. – столько стоит новый Liebherr T 282B. Но, как показывает практика, использование крупнотоннажных самосвалов обеспечивает снижение себестоимости транспортных работ на 35-40%. Поэтому приобретение таких автомобилей быстро окупается.

В стандартную комплектацию автомобиля входит автоматические системы пожаротушения, диагностики, контроля загрузки и топлива, а также давления в шинах. В целях безопасности эксплуатации каждый автомобиль оснащается системой видеообзора и предупреждения высоковольтной линии. Дополнительно автомобиль могут оснастить системой быстрой заправки топлива «Wiggins» и провести футеровку кузова.

Этот автомобиль – единственный в своей категории большегрузных автомобилей свыше 400 тонн.

Поэтому размеры белаз 75710 вскоре станут отправной точкой для последующих разработок автомобилей подобного класса.

Имеющийся у БелАЗ 75710 вес в 360 тонн, требует для доставки заказчику осуществлять разборку автомобиля и для его перевозки наличие 22-х грузовых железнодорожных платформ грузоподъемностью 41 тонна. Для монтажа автомобиля на месте его эксплуатации потребуется кран, ведь у белаз 75710 высота составляет 8 метров, при ширине около 10 и длине боле 20 метров, что позволяет поместить в кузове от 157,5 до 269,5 м. куб. породы.

Престижная внешность гиганта

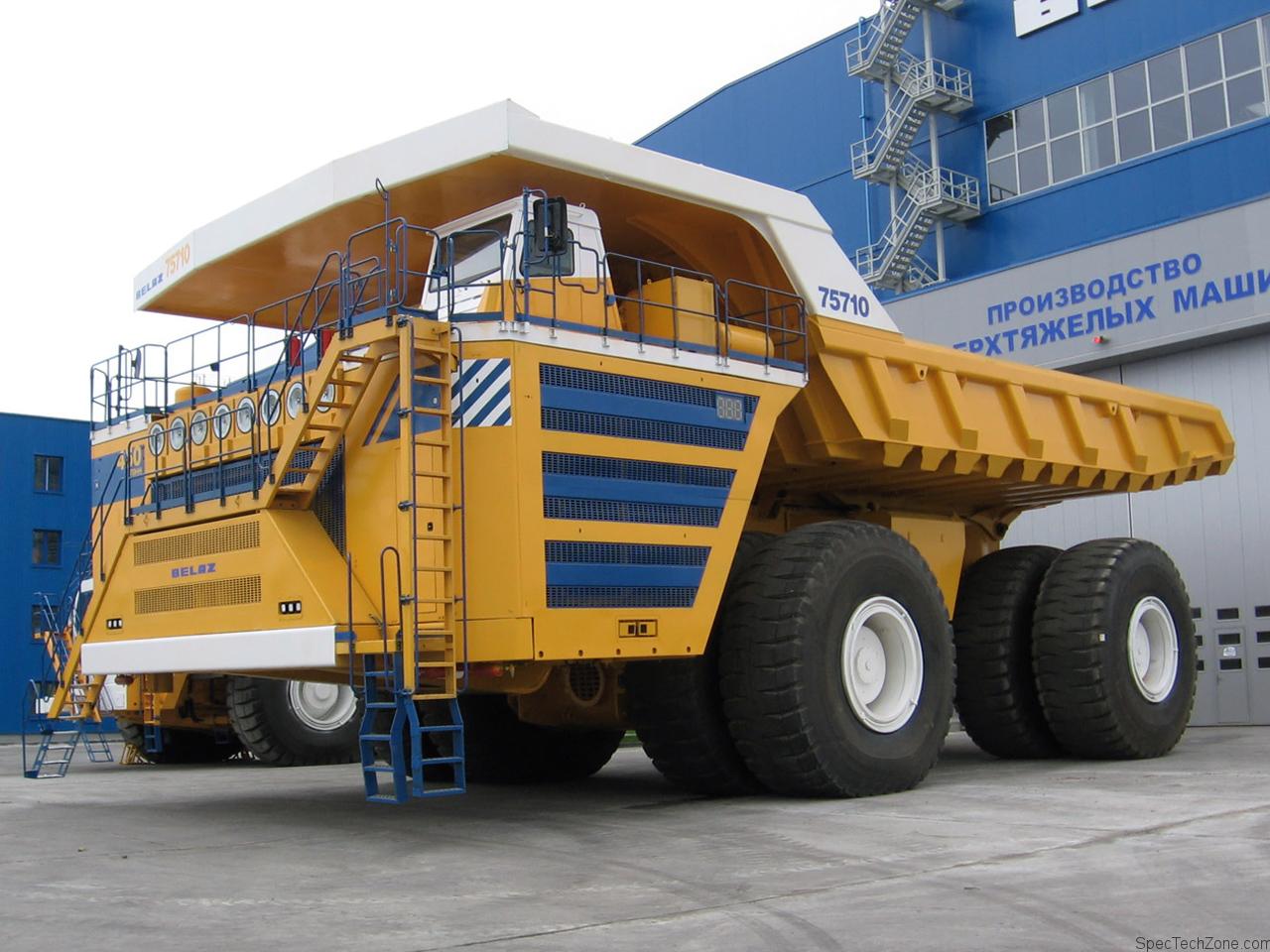

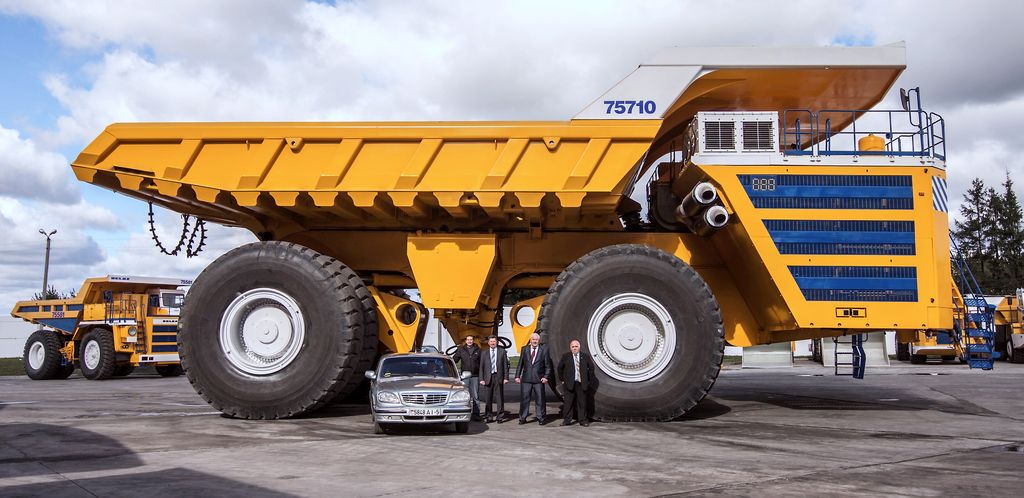

Внешне БелАЗ 75710 представляет собой впечатляющее зрелище. Гора на огромных колёсах вызывает у находящихся рядом чувство нереальности происходящего. Кстати, шины для суперкара, которые до этого приходилось экспортировать, теперь поставляет отечественный производитель «Белшина». Оригинальное размещение маленьких квадратных фар в нижней части кабины позволило без проблем установить спереди восемь воздушных фильтров. Их замена проводится через специальные отверстия, закрытые в рабочем состоянии круглыми крышками-отражателями. Они придают гигантскому самосвалу нарядный и даже где-то сказочный вид. Также следует отметить наличие страховочных тросов, соединяющих платформу и раму. Они необходимы при отказе системы гидравлики и способны удержать многотонный кузов от резкого опускания. Кабина БелАЗа напоминает рубку океанского лайнера по насыщенности различными приборами и датчиками. Тут сосредоточено всё, что необходимо для нормальной и безопасной эксплуатации этого гиганта. Но уровень комфорта вполне соответствует всем мировым стандартам, что позволяет без ущерба для здоровья водителя эксплуатировать БелАЗ в любых условиях.

Семейство БелАЗ

Интересные факты о БелаАЗ-75710, технические характеристики

Выпущена машина была сравнительно давно (по меркам стремительно развивающихся технологий) – в 2013 году, в эксплуатацию поступила на следующий год и до сих пор сохраняет за собой лидерское достижение. При заявленных первоначальных цифрах грузоподъемности 450 т разработчики не остановились на достигнутом и позволили автогиганту получить прозвище «БелАЗ 500 тонн», фото этого чудо-монстра представлены ниже.

На текущий момент выпущено всего три единицы техники, одна из них без кузова. Все предназначены для работы на территории Российской Федерации. Основная задача карьерного самосвала, судя из названия – работа на угольных разрезах, где и трудится один из образцов. Практически запредельная стоимость одного такого исполина – около 10 млрд. долларов, пока не позволяет популяризацию спецтехники.

Многих интересует расход топлива БелАЗ-75710, который также огромен, как и само авто – 1300 л на сотню километров, что менее рентабельно, нежели использовать для транспортировки, например, самосвалы КАМАЗ. В качестве сравнительных цифр приведем модель КАМАЗ-65201 с достаточно высокой грузоподъемностью – 35 т, и расходом топлива в летнее время около 37 л, в зимнее – около 40. При транспортировке поклажи на одинаковое расстояние (условно 100 км), КАМАЗ затратит максимум 572 литра зимой, летом еще меньше, тогда как БеЛАЗ-75710 с расходом топлива 1300 л почти в три раза больше. А если приплюсовать к полученной величине количество моторного масла (около 540 л) и почти 900 л охлаждающей жидкости, то «простому смертному» обслуживание такого исполина окажется абсолютно не по карману.

Плюс маневренность КАМАЗа и его проходимость в разы выше белорусского великана. Однако у последнего она не маленькая. Такая махина может развернуться на достаточно ограниченном пятачке с радиусом около 20 метров и даже подняться в гору с уклоном не выше 18%, что для столь солидной массы – большое достижение. Плюс фото БелАЗ 500 тонн и его характеристики, приведенные ниже, иллюстрируют способность перевозить огромные монолитные конструкции и сооружения, чем ни может похвастаться ни один другой автомобиль.

К другим техническим характеристикам самого большого БелАЗа в мире модели 75710 стоит отнести:

• Два дизельных двигателя, мощность каждого из которых свыше 1,7 тыс. кВт и более 2,3 тыс. лошадиных сил;
• Четыре мотор-колеса Сименс, мощность каждого – 1,2 тыс. кВт;
• Мощность тягового генератора – 1,7 тыс. кВт;
• Два бака под топливо, общий объем которых 5600 л;
• Максимальная скорость без нагрузки 67 км/ч;
• Масса – 360 т;
• Габариты: В — 8,1, Ш — 9,8, Д — 20,5 м;
• Колеса — 44,00-63/50, весом 5,3 тыс. кг каждое.

Если полностью засыпать кузов БелАЗ 500 тонн землей, то полученной площади хватит, чтобы построить на ней домик с прилегающим приусадебным участком, а если вынуть «сердце» махины из моторного отсека, то в образовавшейся пустоте может преспокойно разместиться и устроиться с комфортом целая семья! Подобные особенности позволяют БелАЗу оставаться самым большим автомобилем на планете.

https://youtube.com/watch?v=wXCImkw4CLc

Сколько стоит новый самый большой автомобиль БелАз 450 тонн?

БелАЗ 75710 450 тонн

Цена карьерного гиганта на сайте производителя, разумеется, не указана. Различные источники в интернете расходятся в оценке от 2 до 9 миллионов долларов США за новый БелАз 450 тонн. Цена в рублях, соответственно может составить порядка 600 миллионов при актуальном на начало 2016 года валютном курсе.

Исходя из стоимости покрышек, «обувка» на БелАз 75710 стоит 340 тыс. долларов, так что цифра 2 млн кажется заниженной.

Вне всякого сомнения, БелАз 75710 с грузоподъемностью 450 тонн является уникальным автомобилем. Он надолго установил новый стандарт для карьерных самосвалов сверхбольшой грузоподъемности и дал толчок к разработке экскаваторов с ковшом более 70 кубов, которые смогут в полной мере проявить потенциал белорусского атланта.

Прочитайте статью про экскаваторы Катерпиллер.

И пусть в мире немного карьеров, где может работать такая техника, само ее существование является доказательством конструкторского гения и, конечно, радует многочисленных фанатов гигантских машин. У нас на сайте вы можете прочитать и про гигантский аэродромный тягач МАЗ-541.

Рекомендуем также ознакомиться с нашей статьей про асфальтоукладчик.

История создания самосвала

Данный самосвал является единственным в своем роде по грузоподъемности во всем мире. Группа инженеров Белорусского автомобильного завода смогла существенно превзойти своих немецких и американских коллег, который также производят сверхтяжелую технику, выпустив огромный БелАЗ-75710. Такой самосвал БелАЗ может перевозить груз весом в 450 тонн.

История самой компании началась еще в середине ХХ века. До 1951-го тяжелые грузовики в полном смысле этого слова в Советском Союзе не производились. Конечно, ЯАЗы или КРАЗы считались тяжелыми, однако производственные требования были выше. Страна требовала специализированный тяжелый карьерный самосвал.

Такие цели были поставлены на государственном уровне. В результате появился «дедушка» нынешних БелАЗов – МАЗ-525. Его разработали в Ярославле и передали для выпуска минским специалистам. До 1958-го Минским автомобильным заводом производились новые тяжелые грузовики, насыщая ими сырьевую промышленность Советского Союза.

В городе Жодино (Минская область) с 1947-го функционировало другое предприятие, которое специализировалось на следующей продукции: кусторезы, прицепные дорожные катки, снегоочистители и так далее. Однако с 1958-го выпускать советские грузовые гиганты решили именно в Жодино. Отсюда и стартовала история знаменитого желтого тяжеловеса.

Уже в 1961-м с помощью инженеров института НАМИ был выпущен первый образец, который положил начало истории традиционного образа тяжелого желтого самосвала – 27-тонного БелАЗ-540. С этого времени производство предприятия стремительно росло. Добывающая промышленность нуждалась в новейших и более мощных карьерных монстрах.

Позже белорусы выпустили 40-тонник БелАЗ-548А в 1967-м, а также одноосный тягач БелАЗ-531. Спустя 9 лет появился 75-тонный БелАЗ-549. Уже в 1977-м завод выпустил 110-тонный карьерный самосвал БелАЗ. Через 2 года специалисты завода выпустили БелАЗ-7521, который является рекордсменом. Он мог перевозить 180 тонн. Одновременно белорусы разрабатывали и осваивали выпуск аэродромных тягачей (100 и 200 тонн). Более того, они внедрили электронную трансмиссию. Также нашлось место для газотурбинных двигателей.

Уже к 1991 Белорусский автомобильный завод стал самым крупным в мире предприятием, который занимается выпуском тяжелой карьерной техники. На БелАЗе трудилось более 12 000 работников. Ежегодно завод выпускал более 6 000 автомобилей, что составляло половину от мирового производства карьерной техники. С 1990-го года предприятие представило БелАЗ-7550, который перевозил 280 тонн. Это была технически сложная модель.

Именно в СССР компания произвела более 130 000 экземпляров специальной грузовой техники. Позже была выпущена младшая модель БелАЗ-7540 (в 1992-м), которая являлась самой маленькой моделью среди карьерных самосвалов. Его грузоподъемность не превышала 30 тонн. БелАЗ-7555 является карьерным 55-тонным самосвалом, который адаптирован для эксплуатации в широком диапазоне природно-климатических условий при температурном режиме от -50 до +50 градусов.

Появилась данная модель с двигателями ЯМЗ. Но уже с 1994-го специалисты построили модификацию БелАЗ-7555В, оснащенную двигателем Cummins. С 1996-го года белорусы занялись производством карьерного самосвала с колесной формулой 4х2, который был предназначен для транспортировки грузов большой массы. Это был БелАЗ-75131. Позже белорусам удалось выпустить самый большой в мире самосвал БелАЗ-75710, грузоподъемность которого составляла 450 тонн. Но как он появился и как работает? Давайте будем разбираться вместе.

Стоимость самосвала БелАЗ‑75710

По давно сложившейся традиции, цены, по которым отпускаются заказчикам сверхтяжёлые грузовики, огласке не предаются. В связи с этим, интересующиеся данным вопросам люди могут оперировать лишь косвенными, неофициальными данными. По самым примерным прикидкам, БелАЗ‑75710 стоит не менее десяти миллионов долларов. Ведь только силовой электропривод Siemens MMT500 «тянет» на более чем 2,5 миллиона долларов. А только одна шина Бриджстоун 59/80R63 стоит, по данным официального прайса шинного концерна, и без учёта доставки, 40 тысяч долларов. А в комплекте их восемь штук. Словом, какова машина, такова и её стоимость!


Перейти к другим РУБРИКАМ сайта

Кузов и рама

Рама и различные кузовные элементы рассматриваемого самосвала – настоящее достижение завода, выпустившего модель БелАЗ-75710. Все детали выполнены из высокопрочной легированной стали.

Это позволяет не беспокоиться о том, что металл может прогнить. Элементы конструкции соответствуют стандартам ISO 3449, поэтому эксплуатировать данную технику можно без опасений.

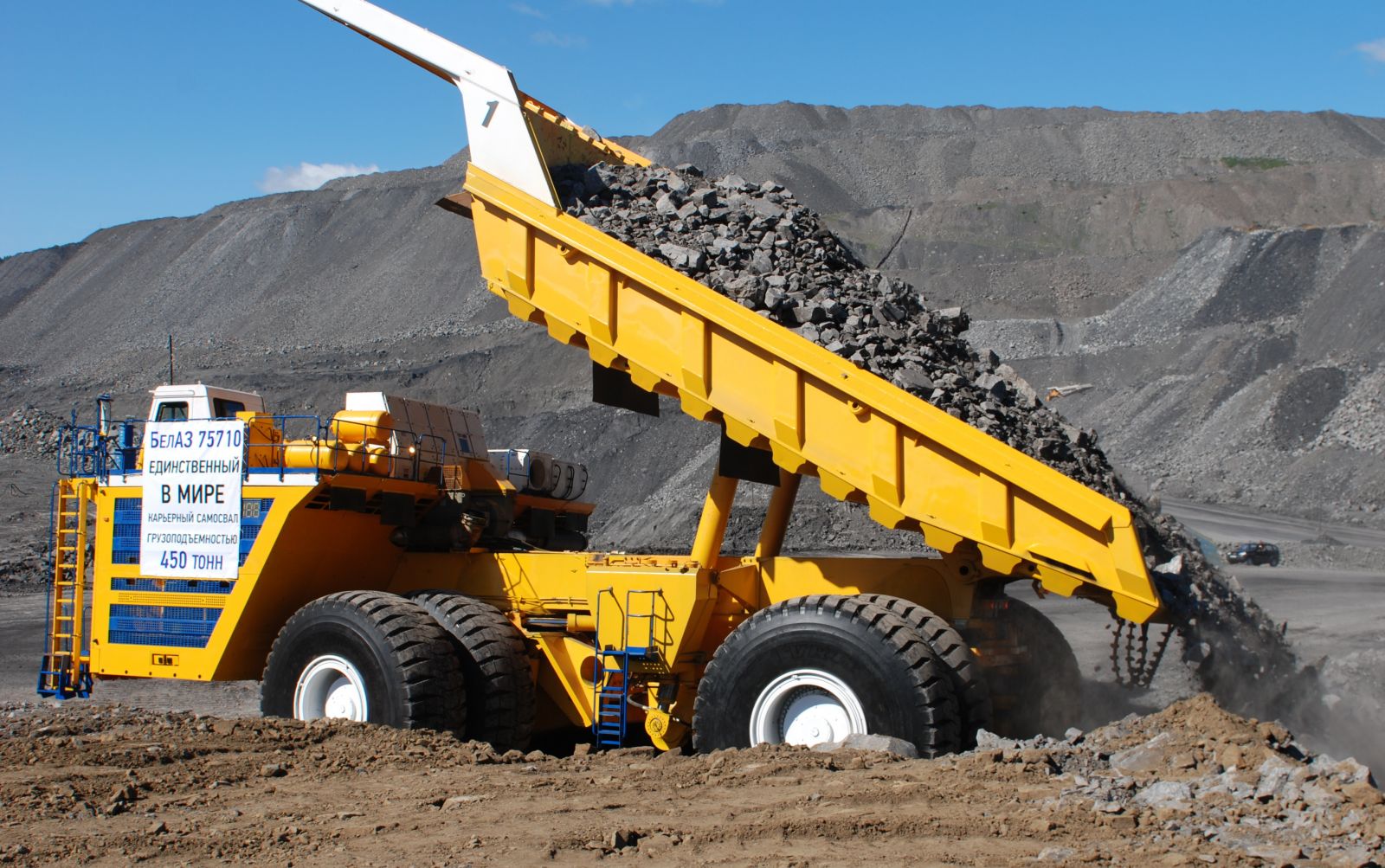

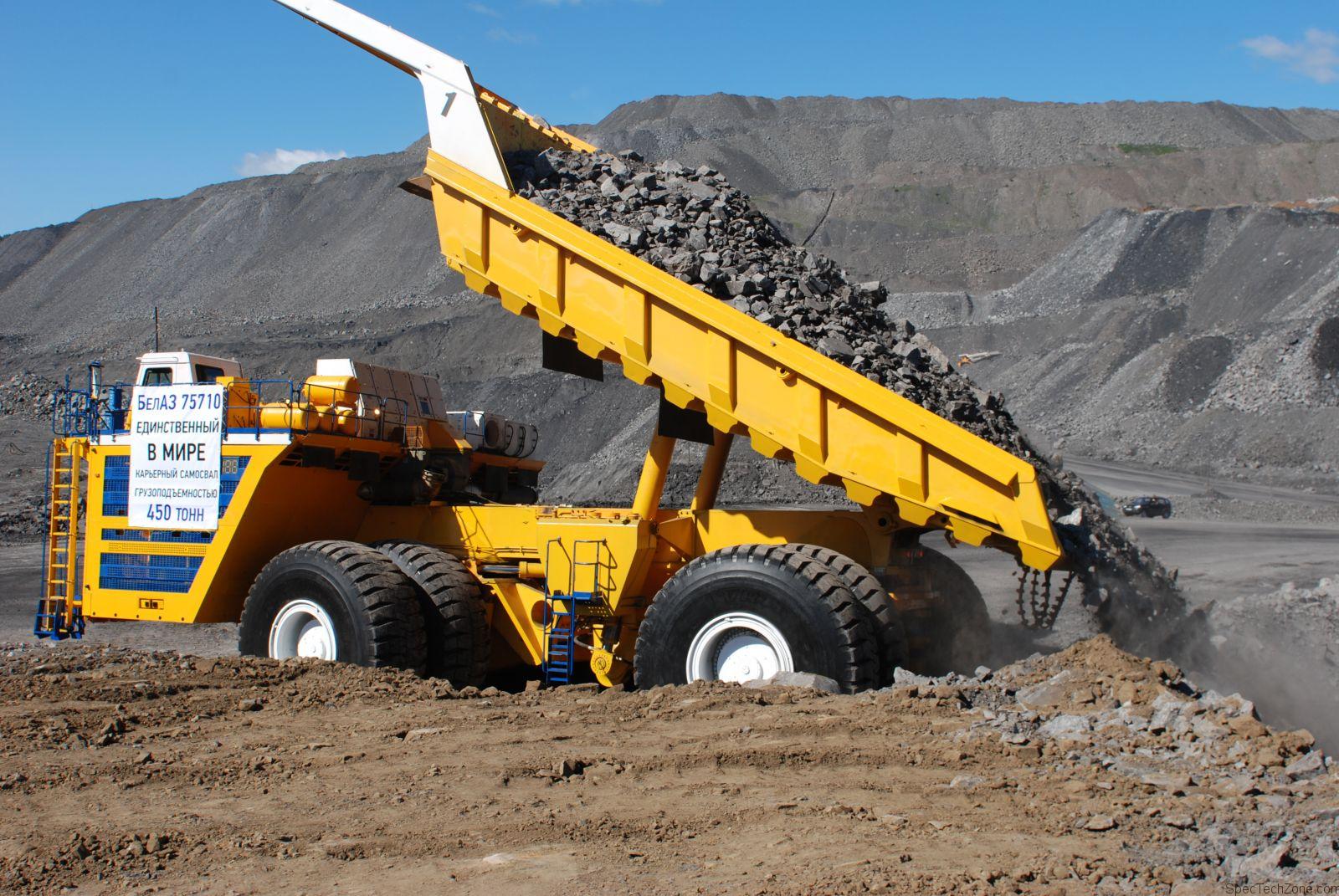

Сам кузов, в котором осуществляется перевозка материалов, представляет собой сварную конструкцию, оснащенную системой безопасности FROPS, и имеет следующие рабочие характеристики:

• давление в гидравлической системе – 26 МПа;
• время подъема кузова с полной нагрузкой – 26 с;
• время опускания – 20 с.

Данные параметры позволяют осуществлять довольно быстро не только транспортировку, но и разгрузку. Операция может быть выполнена менее чем за 30 с.

Также на кузове имеется специальный защитный козырек, который делает эксплуатацию грузовика безопасной. Это позволяет предотвратить возможные несчастные случаи.

Кузов оснащается устройством механической блокировки, что дает возможность зафиксировать его в одном положении на неограниченное время. Поднимается вся платформа с помощью специализированных телескопических цилиндров.

Они имеют в своей конструкции две ступени (присутствуют стадии двойного действия).

Кабина оснащается специальными ребрами жесткости, которые выполнены из высокопрочной стали. Они позволяют ей выдерживать довольно внушительную нагрузку. Присутствует система безопасности ROPS:

• она активируется гироскопом, который осуществляет мониторинг крена самосвала;
• при превышении допустимых значений раскидывается специальный надувной навес над водителем и пассажиром;
• активируются специализированные преднатяжители ремней безопасности.

Даже если машина перевернется, водитель и пассажир будут в безопасности.

Сиденье оператора очень просто регулируется, достаточно одной рукой потянуть за рычаг под креслом.

Эксплуатационные характеристики кабины удовлетворяют всем требованиям, которые установлены для данного вида техники:

• общий уровень вибрации на кузове самосвала составляет не более 115 дБ (А);
• уровень вибраций и шумов в кабине составляет не более 80 дБ (А);
• местный уровень вибрации равен 126 дБ (А).

Заключение

Мировой экономический кризис заставляет большие предприятия искать пути удешевления выпускаемой продукции. Эксплуатация одной 450 тонной машины обойдется предприятию дешевле, чем двух—меньшей грузоподьёмности. БелАЗ 75710, как никакой другой, подходит для быстрого выхода из экономического пике горнодобывающего предприятия. Комплектующие высокого качества от производителей с мировым именем делают обслуживание максимально комфортным и снижают себестоимость перевозимой продукции. Стоимость БелАЗа 75710 очень быстро окупиться в условиях постоянного роста цен на дизельное топливо.

Приобретение тяжеловесного суперкара белорусского производства станет экономически целесообразным решением для любой компании, желающей выйти в лидеры в своей отрасли.

В заключение стоит добавить, что всех, кто видел Белаз 450, поразили его размеры, внешний вид и внушительность. Ряды продукции знаменитого завода завода, годами оправдывающего свою репутацию, пополнились достойным экземпляром. Подобное конструкторское решение, судя по всему, не будет последним и мировые флагманы тяжелой промышленности ещё увидят более современные и модернизированные модели.
