Гидромолот для экскаватора: погрузчика, мини, установка, устройство, гусеничный, колесный, как работать

Область применения гидромолота на базе экскаватора

Гидромолот на базе экскаватора – очень удобная и полезная техника, посредством которой можно выполнять множество тяжёлых видов строительных работ, в большинстве демонтажных, таких как:

Выработка проблемных участков – каменистых, мёрзлых или твёрдых грунтов.
Демонтаж дорожных покрытий, выполненных из асфальта, бетона или плит, устранение бордюров.
Ликвидация старых непригодных для эксплуатации зданий и сооружений, в том числе и разрушение фундаментов.
Демонтаж через разбиение ненужных конструкций – монолитных и железобетонных.
Выработка скальных пород и карьеров.

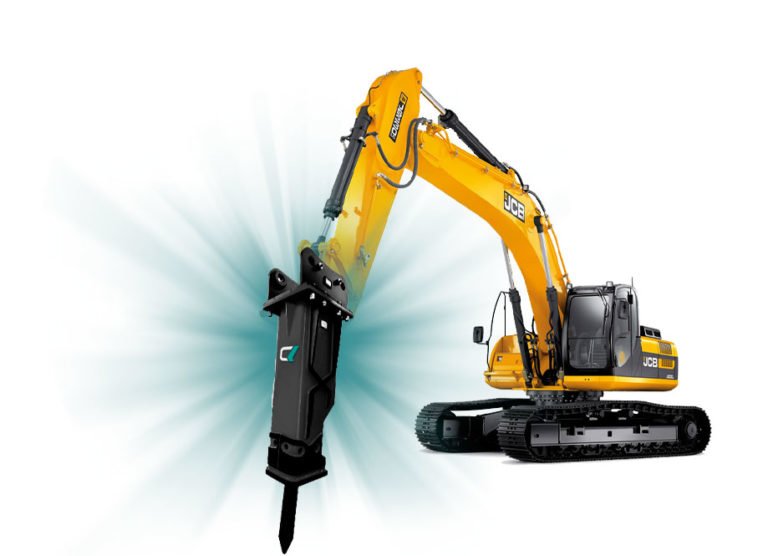

Гидромолот на базе экскаватора

Гидравлический молот может использоваться и для проведения монтажа, такого как:

Уплотнение грунтов под постройку.
Заглубление свай при подготовке фундамента.

Молот – это навесное оборудование ударного типа, установка которого доступна не только на тяжёлые экскаваторы, но и на трактора, и на погрузчики. С помощью молота можно подготавливать почву для манипуляций ковша, прокладки коммуникаций, сносить ненужные сооружения, расчищать территорию. Без данного ударного инструмента строительство в зимнее время было бы невозможно, так как заложить фундамент в промёрзлый грунт посредством только ковша на экскаваторе – невыполнимая задача.

Назначение гидромолота на базе экскаватора

Гидромолот или, как его еще называют, – гидроударный инструмент, может крепиться на трактор или погрузчик. Самое удобное и эффективное его использование – на экскаваторе. Гидравлический молот справляется с множеством работ, подвластных только ему. Вот некоторые из них:

вскрытие асфальтированных или бетонированных покрытий;
разрушение конструкций из бетона или железобетона;
рыхление мерзлого грунта или скалистых горных пород;
вскрытие тепловых магистралей;
работы, касающиеся газо- и трубопровода;
проведение силовых или телефонных линий.

Это далеко не полный список возможностей данного оборудования.

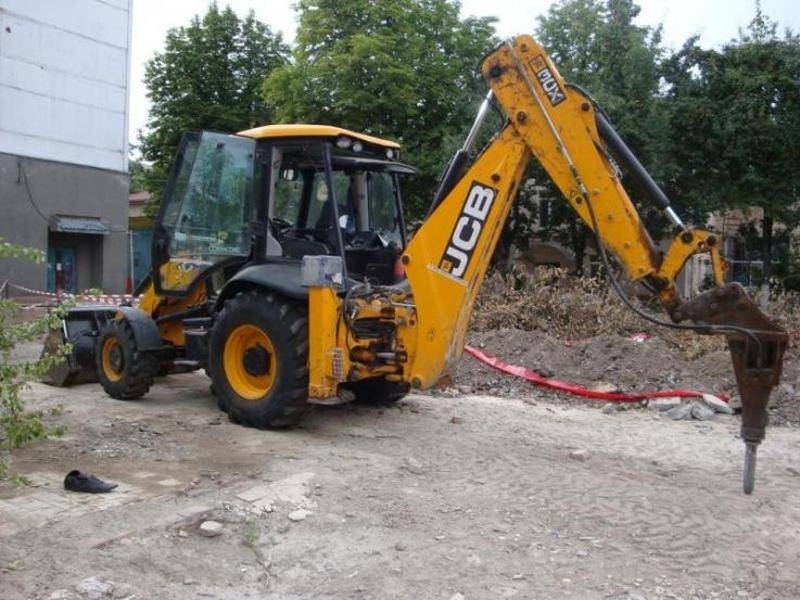

Гидромолоты для экскаватора-погрузчика

B — серия. Конструкция корпуса открытого типа специально разработаны для максимальной производительности экскаватора-погрузчика и обеспечивают наиболее удобное их использование и транспортировку в сложенном состоянии на рукояти экскаватора. В транспортном положении на экскаваторе-погрузчике такой гидромолот укладывается в границы габаритных размеров «обратной лопаты». Кроме того данная конструкция позволяет обходиться без применения переходной плиты. Места соединения изначально спроектированы под размеры рабочего оборудования экскаваторов-погрузчиков.

S — серия. Конструкция корпуса закрытого типа обеспечивает снижение уровня шума, увеличение эффективности виброзащиты и срока службы наиболее подверженных быстрому износу деталей, расходных элементов. Для создания шумопоглощающего корпуса применяются специальные высокопрочные резиновые демпферы, снижающие уровень вибрации и отдачи. За счет этих качеств гидромолоты закрытого типа легкой серии наиболее подходят для применения в городской черте.

T — серия. Конструкция корпуса открытого типа разработана для высокой эффективности при легкости обслуживания и надежности даже в самых неблагоприятных рабочих условиях. Простота, легкость разборки и прочность собранной конструкции полностью удовлетворяет требованиям.

Комплект поставки гидромолота включает в себя:

гидромолот,
переходную плиту (адаптер под Ваш экскаватор),
рабочий инструмент,
два рукава высокого давления (в металлооплетке),
сервисный ящик с инструментом для обслуживания,
заправочное устройство,
баллон с азотом,
инструкцию по эксплуатации на русском языке,
каталог запасных частей.

Дополнительная комплектация гидромолотов B-серии (включена в стоимость):

Область применения гидромолота на базе экскаватора

Выработка проблемных участков – каменистых, мёрзлых или твёрдых грунтов.
Демонтаж дорожных покрытий, выполненных из асфальта, бетона или плит, устранение бордюров.
Ликвидация старых непригодных для эксплуатации зданий и сооружений, в том числе и разрушение фундаментов.
Демонтаж через разбиение ненужных конструкций – монолитных и железобетонных.
Выработка скальных пород и карьеров.

Гидромолот на базе экскаватора

Гидравлический молот может использоваться и для проведения монтажа, такого как:

Уплотнение грунтов под постройку.
Заглубление свай при подготовке фундамента.

Аренда экскаватора с гидроударной установкой

Взяв в аренду гидромолот на базе экскаватора, можно в разы увеличить скорость работы на стройке. Часть работ вообще невозможно выполнить без участия тяжелой и производительной строительной техники.

Как правило, фирмы предлагают экскаваторы, которые совмещают в себе несколько видов работ:

Погрузка;
Работы бульдозера;
Гидромолот (пика, трамбовка, клин).

Используя данную технику, можно сразу на месте сделать демонтаж, собрать все в кучу и загрузить в самосвал для вывоза, максимально сократив временные затраты на выполнение поставленных задач.

Особенностью заказа гидромолота на базе экскаватора является то, что навесное оборудование крепится на стрелу. Такая трансформация позволяет в разы увеличить область производимых работ и с легкостью добраться в труднодоступные места.

Плюс к этому гидроударная установка на стреле уменьшает вибрацию экскаватора, что позволяет проводить работы, не останавливая весь процесс.

Разнообразию современной строительной техники просто нет предела. Выбор рабочих машин достаточно велик. Сейчас существует множество различных компаний, и каждая из них имеет свои особые достижения в той или иной области.

Так, одной из достаточно популярных марок строительной спецтехники выступает компания JCB.

Диагностика гидравлики экскаватора

Обнаружить поломку в гидравлической системе сможет не каждый специалист. Для этого необходим опыт и соответствующее оборудование. На базе нашего сервисного центра действует уникальный комплекс – гидравлический стенд. С помощью данного оборудования производится диагностика и настройка всей гидравлической системы экскаватора: гидравлических насосов, гидроматора, гидравлических клапанов и распределителей.

О компании «МТ-Сервис»

Наша компания осуществляет следующие ремонтные работы: ремонт гидравлических цилиндров, гидравлических распределителей, гидронасосов, ремонт гидравлических трансмиссий, гидробортов и других узлов гидравлической системы.

Ремонт гидравлики экскаваторов цена обслуживания вас приятно удивит. Для корпоративных клиентов предусмотрена специальная система скидок. У нас есть опыт выполнения ремонтов любой сложности. Работы осуществляются быстро и качественно. Мы позаботимся, чтобы ваша техника вернулась в строй максимально быстро. На все ремонтные работы предоставляется гарантия качества сроком не менее 12-ти месяцев.

Наш сервисный центр оказывает полный спектр услуг по обслуживанию и ремонту гидравлических систем экскаваторов:

диагностика, ТО, ремонт гидравлики;
поставка оригинальных запасных частей гидравлической системы экскаватора;
выездное обслуживание заказчиков;
консультирование по вопросам эксплуатации и обслуживания гидрооборудования;
модернизация гидравлической системы;
пуско-наладочные работы по запуску гидравлики.

Приглашаем к сотрудничеству строительные компании и муниципальные предприятия. Заключив договор на комплексное обслуживание парка экскаваторов, вы значительно сократите свои расходы при возникновении непредвиденных ситуацией с техникой. Мы решаем поставленные перед нами задачи максимально быстро и качественно. Это главный принцип нашей работы.

2014 МТ-Сервис Самара

Центральный офис: Самара, Зубчаниновское шоссе, 130а, оф.11 Тел./факс: +7 (846) 977-20-52

Выбор гидромолота для экскаватора

Чтобы выполнить требуемые работы качественно, в срок, с минимальными затратами усилий и средств, важно правильно выбрать гидромолот для экскаватора. В момент осуществления выбора важно учесть следующие критерии:

В момент осуществления выбора важно учесть следующие критерии:

Совместимость гидромолотов с экскаваторами

Совместимость инструмента и транспорта – гидравлической системы и технических характеристик (расход жидкости, уровень давления).

Сопоставимость веса молота и техники – молот должен весить не больше 10% от общей массы экскаватора.

Особенность работ (сложность, объём) – важно учесть силу и частоту удара (чем они больше, тем выше мощность и производительность).

Территориальные особенности объекта – при работе в ограниченном пространстве или глубине важно учесть габариты техники и вылет стрелы.

Если нужно демонтировать не слишком прочное покрытие, то подойдут облегчённые модели оборудования. Но если объём планируемых работ очень велик, то гораздо эффективнее будет использовать молот с большей силой удара.

Семейный альбом

Помните, что родоначальниками и центрами исследовательской деятельности были Krupp, Rammer, Montabert и ВНИИ «Стройдормаш». Но сегодня производителей гидромолотов более трех сотен. Неужели все стало доступно, и теперь каждая компания может наладить производство?

Конечно же нет. Гидромолот относится к категории самых сложных изделий, наиболее близким которому является двигатель внутреннего сгорания. А много ли в мире тех, кто производит двигатели? Нет, потому что за этим стоят десятилетия разработок, и еще столько же времени надо на техническую реализацию. Это долго, дорого, сложно.

В истории развития гидромолотов есть свои печальные и даже глупые страницы. «Донором» массового изготовления стала немецкая компания Krupp. В середине 70-х, передав лицензию на морально устаревшую модель японской компании Furukawa, немцы и подумать не могли, что тем самым открывают ящик Пандоры. Японская Furukawa, в свою очередь, отдает лицензию корейскому Soosan, и наступает новое время – время кошмара для разработчиков, период копирования, подделок, воровства. Технология и документация расходятся большими тиражами по всей Корее и Китаю.

Большинство гидромолотов на сегодняшнем рынке – это копии той самой старой «крупповской» модели. Слегка модифицированные, с измененным дизайном, но это все тот же старый немецкий молоток. Только материалы не те, точность обработки не оригинальная, ресурс отличается на порядок.

Правила хранения гидромолота

Для нормальной работы навесного оборудования важно не только своевременно его обслуживать, но и правильно хранить. Основные правила:

из пневнокамеры азот полностью спускается;
боек следует задвинуть как можно дальше вверх, чтобы предотвратить образование коррозии;
оба штуцера (сливной и напорный) закрываются герметичными заглушками;
втулки и видимые части бойка защищаются технической смазкой для консервации.

Для правильного хранения в помещении должна поддерживаться температура не ниже 10 градусов Цельсия. Оснастка располагается строго перпендикулярно. Строго воспрещено хранение гидравлического молота на открытых площадках или в местах с высокой влажностью воздуха.

Важно следить за состоянием масла. Это обязательное и очень важное условие: загрязнение жидкости приведет образованию дефектов и поломок элементов гидравлической системы экскаватора во время предстоящей работы

Менять масло впервые рекомендуется после 250 часов работы. После первой замены периодичность сильно возрастает и составляет 600 часов. Масляный фильтр первый раз меняется после 50-ти часов работы. Последующая замена выполняется через каждые сто часов эксплуатации гидромолота.

Устройство гидромолота

Гидравлический молот устанавливается на экскаватор вместо ковша. Это вполне может самостоятельно выполнить машинист экскаватора. Сам молот состоит из следующих частей:

Устройство гидромолота

рабочий элемент;
нижняя, верхняя и направляющая втулки;
палец и пресс-маслёнка;
нижний корпус;
сам цилиндр и его крышка;
сапун;
гидрораспределитель;
боёк;
блок уплотнения;
заправочное устройство;
стяжной болт.

Внутреннее устройство гидромолота можно условно поделить на три основных рабочих блока:

Ударный элемент (пики) – форма зависит от предназначения, может быть в виде лопатки, трамбовки, клина (зубила), конуса и карандаша.
Поршневой узел – посредством давления жидкости обеспечивается запуск бойка, который, двигаясь, передаёт энергию ударному элементу.
Азотная камера – амортизирует обратный ход бойка, имеет клапан для регулировки давления и количества газа.

Принцип работы молота:

Гидрораспределитель задаёт давление жидкости, которая передаёт импульс бойку.
Боёк (поршень) начинает двигаться вниз и вверх, ударяя рабочий инструмент и передавая ему энергию.

Гидравлический молот может работать в автоматическом режиме (не требуется компрессорная установка), но для этого необходимо дополнительно установить клапан пневмораспределителя.

https://youtube.com/watch?v=8zB8-OiBj_8

Это интересно: Технические характеристики популярных моделей японских экскаваторов Комацу на гусеничном и колесном ходу: разбираемся вместе

Модель ГПМ-120

ГПМ-120 – один из многочисленных типов навесного оборудования для экскаватора. Данная модель отлично подходит для экскаваторов и их модификаций.

Гидромолот ГПМ-120 применяется во многих областях. Это возможно благодаря наличию разных видов сменного инструментария, такого как клинья, пики или трамбовка, широко используемых для ремонта, строительства туннелей, а также различных демонтажных работ.

Инструмент дает возможность разрушать разного рода конструкции, причем материал и габариты объекта не имеют принципиального значения. Вскрыть старое покрытие дороги или утрамбовать грунт также намного легче и быстрее с применением гидравлического молота.

Особенности применения

Первая разработка была осуществлена еще в советское время

При изобретении гидромолота были приняты во внимание географические особенности местности

Современный ГПМ-120 разработан по новой технологии на основе советской, что дало возможность воплотить в жизнь легкий в эксплуатации и достаточно эффективный инструмент. Отличается он тем, что масло распределяется самим бойком, и не требуется дополнительно применять гидрораспределитель для реверсирования поршня – бойка.

Отличительные особенности

Гидромолот-120 прост в эксплуатации, его ремонт и обслуживание не вызывают особых трудностей. Температурный диапазон его применения – от — 400 С до + 400 С. Его легко монтировать на экскаватор или погрузчик, при этом рукоять снимается, а сам гидромолот устанавливается на стрелу.

Можно использовать только навеску ГПМ-120, монтируя ее на рукоятку вместо ковша. Новый современный инструмент намного превзошел старую советскую модель как по своей надежности, так и по простоте и легкости использования.

Применение различных насадок

Насадки ГПМ-120 бывают разного типа:

Пика – лучший вариант для дробления и вскрытия покрытий из бетона;
Клин – предназначен для рыхления асфальтированных покрытий или замерзшего грунта;
Трамбовка – используется для уплотнения участков земли с рыхлым грунтом.

Такое универсальное приспособление совмещает в себе три необходимых при строительстве инструмента. Это способствует хорошей маневренности машины и ее экономичности в использовании.

Технические параметры гидромолота

Основные характеристики:

Вес оборудования и машины, на которой он может применяться – молот от 97 до 7100 кг, а транспорт — от 1 до 120 тонн.
Рабочее давление – от 80 бар (8 МПа) до 210 бар (21 МПа).
Длина (высота) – от 1 до 5 метров.
Частота ударов – от 250–400 до 600–1200 ударов в минуту.
Энергия удара – от 400 до 16740 Дж.
Расход масла – от 20–30 до 360–450 литров в минуту.
Диаметр / длина пики – от 46 до 210 мм / от 30 до 1011 мм.

Технические характеристики гидромолотов

Экскаватор с гидромолотом может быть на гусеничном или колёсном ходу.

Среди преимуществ колёсной техники основным является её мобильность – доставка оборудования на объект любой отдалённости не составляет труда. В противном случае доставку инструмента осуществляют посредством трала. Недостаток – неустойчивость.

Гусеничная спецтехника обладает большей устойчивостью, значит, может быть применена в качестве основы для более тяжёлого молота. А благодаря крутящейся платформе может работать даже в стеснённых условиях. Недостаток – сложность транспортировки на новый объект.

Что лучше – аренда или покупка?

Многие задаются этим вопросом и теряются в выборе. Особенности того и другого выбора:

Покупка такой техники достаточно дорога, и не каждый сможет себе ее позволить;
Регулярное обслуживание требует дополнительных вложений;
Постоянная заработная плата персоналу.

Это все лишь часть основных затрат, возникающих после покупки спецтехники любого уровня. Кроме того, что стоимость новой техники высока, так еще необходимо найти квалифицированные кадры, которые способны быстро и аккуратно работать на доверенном им оборудовании.

Проведение регулярного технического обслуживания однозначно потребует дополнительных затрат.

Не менее трудоемок и процесс правильного выбора техники перед покупкой, ведь необходимо грамотно подобрать именно тот вид оборудования, который предназначен для конкретных целей.

Разнообразие такого оборудования достаточно велико и отличается как по модельному ряду, так и по ценовой политике. Однозначно приобретение своей техники выгоднее, если есть постоянные объемы работ, в противном случае можно рассматривать варианты аренды.

Аренда экскаватора с гидроударной установкой

Как правило, фирмы предлагают экскаваторы, которые совмещают в себе несколько видов работ:

Погрузка;
Работы бульдозера;
Гидромолот (пика, трамбовка, клин).

Так, одной из достаточно популярных марок строительной спецтехники выступает компания JCB.

Аренда экскаватора с установкой техники

Любой строитель, занимаясь работой плотно, мечтает текущий объект выстроить поскорей. Если, например, взять в аренду гидромолот, устроенный на базе экскаватора, то можно увеличить скорость процесса на объекте. Особенно это касается нулевого цикла. С таким оборудованием можно легко устроить все – хоть инженерные сети, хоть котлован, и пр.

Если применять его тут, можно сразу же на месте выполнить демонтаж чего-либо. Собрать с территории все в одну кучу, потом загрузить по самосвалам для вывоза. Этим можно снизить временные и финансовые траты на решение проблем.

Такая трансформация оборудования, как закрепление на стрелу – особенность, которую многие учитывают при заказе. Это намного увеличит сферу выполняемых работ. Можно легко добраться до труднодоступных мест

Это обстоятельство важное для строительства, ведь таких мест много на объекте

Гидромолот, взятый в аренду, решит все текущие проблемы строительства. Гидроударная установка, расположенная на стреле, понижает вибрацию экскаватора, это дает вероятность проведения работ без остановки текущего процесса

Для специалиста важно: выполнение любого процесса на объекте без остановки

Современная техника строительства разнообразна. Выбор рабочих машин огромный. Его можно легко доставить на объект и выполнить с ним все работы быстро. Именно этого требует современное строительство.

Выбор гидромолота для экскаватора

В момент осуществления выбора важно учесть следующие критерии:

Совместимость гидромолотов с экскаваторами

Сопоставимость веса молота и техники – молот должен весить не больше 10% от общей массы экскаватора.

Видео по теме: Гидромолот Impulse 500S

Публикации по теме

Список предложений по аренде гидромолота в Уфе

Услуги гидромолота в Ростове-на-Дону — компании по аренде спецтехники

Аренда гидромолота в Хабаровских компаниях

Устройство и принцип работы гидромолота

Гидромолоты бывают открытого и закрытого типа. В закрытой модели прочный жесткий корпус, который защищает от осколков и пыли, снижает уровень вибрации и шума, возможно применение под водой.

Основной элемент — это боек, который является поршнем внутри цилиндрической пневмокамеры и приходит в рабочее состояние под воздействием гидравлической жидкости, используя энергию сжатого газа. Боек совершает возвратно-поступательные ударные движения по рабочему инструменту. Рабочий инструмент – съемный, с различными формами наконечника для определенного вида работ: клиновидные и пиковые — для ударных работ и плоский — для трамбовочных.

Для правильной работы необходимо правильное соотношение веса гидромолота к экскаватору или другой используемой машине. Вес гидромолота должен быть в пределах 1/10 к весу машины и не превышать вес полного ковша с грунтом.

Производительность работы определяется количеством ударов молота в единицу времени. С помощью этих показателей определяется эффективная мощность инструмента.

Четкой классификации гидромолотов по массе и частоте нет. Производители в предлагаемом ряде моделей представляют свои классификации либо по мощности гидромолота, либо по классу тяжести используемых машин. Условно можно разделить на 3 группы:

Легкий гидромолот

— для миниэкскаватора, погрузчика; молоты малой мощности с энергией до 1500 Дж. Используют для слома кирпичной кладки, вскрытия дорожных покрытий и других подобных работ.

Средний гидромолот

— для колесных и гусеничных экскаваторов; молоты средней мощности с энергией удара от 1500 до 3500 Дж. Используют для слома бетонных стен и конструкций, кирпичной кладки любой толщины, вскрытия мерзлого грунта.

Тяжелый гидромолот

– для тяжелых карьерных машин и экскаваторов-разрушителей; молоты с энергией удара более 3500 Дж. Используют для разрушения крупных сооружений, зданий и мостов.

Гидромолот Delta F-45S Масса гидромолота с подвеской и рабочим инструментом — 2860 кг Масса экскаватора — 33-50 тонн Диаметр рабочего инструмента — 160 мм Энергия удара — 9970 Дж Рабочее давление — 160-180 атм Частота ударов — 300-600 уд./мин Поток масла — 190-250 л/мин Рабочая длина инструмента — 884 мм Диаметр рукава, мм (дюйм) — 32 (1¼′ BSP) Длина гидромолота с рабочим инструментом и подвеской — 3281мм Длина гидромолота с рабочим инструментом без подвески — 2839 мм Длина гидромолота без рабочего инструмента и подвески — 1955 мм Гидромолоты Delta единственные в мире входят в программу «Hardox in my body»: особо нагруженные элементы корпусов гидромолотов сделаны из износостойкой стали Hardox, что позволяет увеличить ресурс металлоконструкций гидромолота.
