Устройство
Основу конструкции БелАЗ 75131 составляет сварная рама из низколегированной стали. В местах наибольших нагрузок используются литосварные элементы. Кузов автомобиля имеет сварную ковшовую конструкцию и оборудован механизмом обогрева отработанными газами и защитным козырьком. Также присутствует система механического застопорения, камневыталкиватели и камнеотбойники. В начальной комплектации устанавливаются:
- система отопления и кондиционирования;
- система комбинированного пожаротушения, дополненная дистанционным включением;
- система видеообзора;
- сигнализация, оповещающая о приближении к высоковольтной линии;
- система контроля загрузки;
- система контроля давления в шинах.
БелАЗ 75131 – заднеприводный самосвал с 2 тяговыми электромоторами, воздействующими на ведущие колеса. Мотор и колесо фактически представлены одной конструкцией (неслучайно их называют электромотор-колесо). Задняя подвеска является зависимой с продольными рычагами с центральным шарниром. Передняя подвеска также зависимая с поворотными кулаками, закрепленными на передней балке посредством шкворней. В задней и передней подвеске присутствуют цилиндры-амортизаторы, но спереди они не взаимозаменяемые и отличаются по габаритам.
В сочетании с зависимым механизмом направляющего аппарата подвеска БелАЗ 75131 обеспечивает плавный ход и устойчивость на дороге. Используемая в конструкции кинематическая схема позволяет направлять усилие к ступицам колес сразу от первого и второго рядов редуктора, что сокращает нагрузки и увеличивает ресурс работы.
В автомобиле используется бесступенчатая электромеханическая трансмиссия, в состав которой входят электропривод переменно-постоянного тока, дополненный тяговым генератором, микропроцессорная система управления, редукторы связки электромотора и колеса (двухступенчатые с прямозубыми шестернями), элементы регулирования и приборы контроля. Конструкция трансмиссии исключает элементы и узлы, подвергающиеся механическому износу.
Гидравлическая система БелАЗ 75131 сочетает в себе гидросистемы рулевого управления, опрокидывающего механизма и тормозов. За счет этого удалось унифицировать гидропривод и уменьшить число узлов. Использование регулируемых насосов, оборудованных автоматами разгрузки, позволяет отказаться от радиаторов охлаждения. Эффективность работы гидросистемы впечатляет: опускание платформы выполняется за 18 секунд, поднятие – за 20 секунд.
На всех колес автомобиля установлены дисковые тормозные элементы с гидравлическим приводом. В системе присутствуют 2 раздельных контура и система авторегулировки величины зазора. Помимо традиционных тормозов, имеется вспомогательный электродинамический тормоз, где торможение выполняется системой «электромотор-колесо».
БелАЗ 75131 сделан в классическом для аналогичной техники форм-факторе, предусматривающем массивную головную часть, кабину с высокой посадкой, смещенную в левую часть, и объемный кузов.
Кабина БелАЗ 75131 оборудована каркасом безопасности и отвечает нормам стандарта ROPS, что позволяет использовать самосвал не только в России, но и в зарубежных странах. Двери открываются в обратную сторону. Водительское пневмо-подрессоренное кресло имеет несколько механизмов настройки и отличается высоким уровнем комфорта. Дополнительное кресло предельно простое с возможностью складывания. Рядом с сиденьем водителя находится столик, позволяющий принимать пищу. КПП в салоне отсутствует, но есть селектор выбора режима эксплуатации (реверсор). Также присутствует третья педаль, являющаяся электродинамическим тормозом. Рулевое управление – 2-контурное гидрообъемное.
Это интересно: ТОП-2 модели БелАЗа-7540 (Belaz) их технические характеристики и модификации: разбираем суть
Топливо
Тип топлива
дизельное топливо
Расход топлива смешанный цикл, л./100км
208.0
Устройство
В грузовиках предусматривается устройство электромеханической трансмиссии. Для создания тягового усилия применяют электромотор, установленный в ходовую систему. Трансмиссия состоит из:
- генератора;
- редукторов в сборке с электродвигателями;
- блока тормозных резисторов;
- регулировочного механизма;
- вентиляционного узла.
Грузовик этой модели используют для перевозки горных пород в насыпном виде и разработки полезных ископаемых. Автомобиль может использоваться в районах со сложным рельефом и неблагоприятным климатом. Конструкция грузовика позволяет применять его на крупных строительных площадках, при возведении ЛЭП, на предприятиях по переработке руды.
В начале 80-х годов БелАЗ выпускал в год 6000 самосвалов. Эти автомобили на международных конкурсах получали медали, они экспортировались во многие страны мира. В 80-е годы создавались машины грузоподъемностью в 280 т.
Читать дальше: Тюнинг фар дэу нексия n150
Характеристика БелАЗ-75131: грузоподъемность 136 т, в нем использованы усовершенствованные контрольно измерительные приборы и электромеханическая трансмиссия.
Технические характеристики
У автомобиля БелАЗ-75131 технические характеристики отвечают современным требованиям.
- Грузоподъемность составляет 136 т.
- Двигатель КТА 50-С мощностью 1194 кВт.
- Крутящий момент — 6292 Нм, удельный расход топлива — 207,2 г/кВтч.
- Шины — 33.00R51.
- Трансмиссия переменно-постоянного тока.
- Тяговый генератор ГСТ-800. Мощность — 800 кВт.
- Тяговый электродвигатель ТАД-5. Мощность — 600 кВт.
- Установлен двухрядный планетарный редуктор.
- Тормоза с гидроприводом.
- Объем кузова — от 40 до 103 м³.
- Радиус поворота — 13 м.
- Габариты — 12050х7350х5900 мм.
- Вес самосвала — 107,1 т.
- Скорость — 50 км/ч.
Заправочные емкости
| Топливный бак | 2 900 л |
| Система охлаждения двигателя | 635 л |
| Система смазки двигателя | 290 л |
| Гидравлическая система | 790 л |
| Редукторы мотор-колес | 210 л (105х2) |
| Передние цилиндры подвески | 96,6 л (48,3х2) |
| Задние цилиндры подвески | 102 л (51×2) |
Тормоза передние
дисковые
Тормоза задние
дисковые
Технические характеристики
БелАЗ-7555 — технические характеристики агрегата:
| Максимальная грузоподъемность | 55 000 кг |
| Модель силового агрегата | ЯМЗ-845.10 |
| Мощность двигателя | 730 лошадиных сил |
| Размер шин | 24.00-35 |
| Наибольшая скорость движения | 55 км/ч |
| Габаритный радиус поворота | 55 м |
| Объем рабочего органа | 6 м³ |
| Максимальная нагрузка на задний мост | 35 000 кг |
| Количество передач | 6 |
| Задний ход | Есть |
| Удельный расход топливной жидкости | 216 г/кВтч |
| Ход поршневой части цилиндра подвесного механизма | 30 см |
| Допустимая нагрузка на переднюю ось | 20 000 кг |
| Количество посадочных мест в кабине | 1 |
| Диаметр цилиндрических элементов | 30 см |
| Тип тормозов | Сухие, фрикционные |
| Колесный механизм | Пневматический |
| Полная масса | 95 500 кг |
| Габаритные параметры | Длина — 8 890 ммШирина — 5 240 мм
Высота — 4 610 мм |
| Вес | 40 500 кг |
| Подвесной механизм | Независимого типа, оборудованный амортизаторами |
| Наибольший крутящий момент | 3000 Нм |
| Частота вращения коленчатого вала | 1400 оборотов в минуту |
| Номинальное напряжение аккумуляторов | 24 В |
7555B
Технические показатели модификации 7555В:
| Масса автомобиля без груза | 40 200 кг |
| Полная масса | 95 200 кг |
| Максимальный вес поднимаемого груза | 55 000 кг |
| Нагрузка, оказываемая на передний ведущий мост | 20 500 кг |
| Нагрузка на заднюю телегу | 19 700 кг |
| Колесная база | 4 000 мм |
| Колея по передним колесам | 3 700 мм |
| Колея по задним колесам | 3 730 мм |
| Наибольший габаритный радиус поворота | 9 000 мм |
| Скорость движения | 55 км/ч |
| Объем бака для топливной жидкости | 230 л |
| Тип используемого топлива | Дизель |
| Емкость для смазочного вещества заднего моста | 108 л |
| Объем жидкостной системы охлаждения | 205 л |
| Подъем грузовой платформы | 15 с |
| Опускание платформы | 14 с |
| Давление в системе | 17 МПа |
| Степень фильтрации | 10 мкм |
| Количество цилиндров | 6 |
| Рабочий объем мотора | 18,9 л |
| Мощность силового агрегата | 710 лошадиных сил |
| Крутящий момент | 2731 Нм |
| Частота вращения коленвала | 1400 оборотов в минуту |
| Диаметр цилиндров | 15,9 см |
| Ход поршня | 15,9 см |
| Расход топливной жидкости | 209 г/кВтч |
| Система запуска двигателя | Электрический стартер |
| Угол поворота управляемых колес | 41° |
| Габариты | 8,89*4,74*4,56 м |
7555D
Параметры и показатели модели 7555Д:
| Модель мотора | Cummins KTTA 19-C |
| Мощность | 710 лошадиных сил |
| Наибольший крутящий момент | 2731 Нм |
| Количество передач | 6 |
| Реверс | Есть |
| Тип коробки передач | Автоматическая |
| Объем кузова | 50 м³ |
| Снаряженная масса автомобиля | 41 500 кг |
| Вес транспортного средства вместе с грузом | 96 500 кг |
| Грузоподъемность | 55 000 кг |
| Длина | 8,89 м |
| Ширина | 5,08 м |
| Высота | 4,63 м |
| Колесная формула | 4*2 |
| Тормоза | Однодисковые, сухие |
| Тип подвесного механизма | Пневмогидравлический |
| Размер шин | 24.00-R35 |
| Наибольшая скорость движения | 55 км/ч |
| Удельный расход дизельного топлива | 209 г/кВтч |
| Гидравлический привод передних колес | Есть |
| Габаритный радиус поворота | 9 м |
| Тип стояночного тормозного устройства | Колодочный |
| Частота вращения коленчатого вала | 2340 оборотов в минуту |
| Количество цилиндров | 6 |
| Диаметр цилиндрических элементов | 16 см |
| Ход поршневой части | 16 см |
| Количество посадочных мест | 1 |
| Материал, из которого выполнена опорная рама | Сталь |
| Колесная база | 4 000 мм |
| Напряжение аккумулятора | 24 В |
| Количество аккумуляторных батарей | 2 |
Другие модификации
Технические характеристики и показатели модификации 7555Е:
| Масса автомобиля без груза | 44 000 кг |
| Полная масса | 104 000 кг |
| Максимальный вес поднимаемого груза | 60 000 кг |
| Нагрузка, оказываемая на передний ведущий мост | 22 300 кг |
| Нагрузка на заднюю телегу | 21 700 кг |
| Колесная база | 4 000 мм |
| Колея по передним колесам | 3,7 м |
| Колея по задним колесам | 3,7 м |
| Наибольший габаритный радиус поворота | 9 000 мм |
| Скорость движения | 55 км/ч |
| Объем бака для топливной жидкости | 735 л |
| Тип используемого топлива | Дизель |
| Емкость для смазочного вещества заднего моста | 108 л |
| Объем жидкостной системы охлаждения | 210 л |
| Подъем грузовой платформы | 16 с |
| Опускание платформы | 15 с |
| Давление в системе | 18 МПа |
| Степень фильтрации | 11 мкм |
| Количество цилиндров | 6 |
| Рабочий объем мотора | 19 л |
| Мощность силового агрегата | 715 лошадиных сил |
| Крутящий момент | 2700 Нм |
| Частота вращения коленвала | 2325 оборотов в минуту |
| Диаметр цилиндров | 16 см |
| Ход поршня | 16 см |
| Расход топливной жидкости | 175 л на 100 км |
| Система запуска двигателя | Электрический стартер |
| Габариты | 8,89*5,3*3,63 м |
Конструкция
Карьерный самосвал общей массой 810 тонн предназначен для перевозки грузов в сложных условиях глубоких карьеров по технологическим дорогам при температуре воздуха от −50 до +50 °C. Самосвал имеет восемь колёс (четыре двускатных) с радиальными бескамерными шинами самого большого доступного размера, каждое из которых выдерживает нагрузку до 100 тонн. Силовая установка — дизель-электрическая, состоящая из двух дизельных двигателей, электрогенераторов и мотор-колёс.
Шасси
| Поворотное устройство и гидроцилиндр управления вблизи | Вид с левой стороны на поворотные устройства мостов и гидроцилиндры рулевого управления |
| БелАЗ 75710 с полностью повёрнутыми мостами | Цилиндры подвески переднего моста |
Основа грузовика состоит из главной рамы и поворотных устройств для мостов, установленных на ней; сварку рамы производят на Минском станкостроительном заводе из высокопрочной стали Weldox 800. Опорно-поворотные устройства мостов по строению сходны с поворотной платформой экскаватора и включают трёхрядные роликовые подшипники диаметром 2,75 м. Каждый мост поворачивают два гидроцилиндра: один толкает, другой — тянет; мосты поворачиваются по отдельности — сначала полностью поворачивается передний, потом (при необходимости) доворачивается и задний. При мостах, повёрнутых в крайнее положение, радиус поворота по отпечатку внешнего колеса составляет 19,8 м. На случай отказа гидрооборудования предусмотрены пневмогидроаккумуляторы рулевого управления. Давления в шести ёмкостях хватает на один поворот мостов из одного крайнего положения в противоположное. Предполагается, что водитель в аварийной ситуации сможет съехать на обочину и остановиться. Установленные на самосвале радиальные бескамерные шины производства компании Michelin имеют размер и вес 5,5 тонны — на момент постройки грузовика самые большие в мире. Каждый мост оснащён двумя пневмогидравлическими цилиндрами подвески, а также двумя стойками стабилизаторов поперечной устойчивости — что необычно для карьерной техники. Стабилизаторы применены не только для плавности хода, но и для повышения боковой устойчивости от опрокидывания.
Силовая установка и трансмиссия
Подходящего генератора, который в одиночку мог бы выработать энергию, достаточную для передвижения самосвала, не нашлось. Поэтому силовая установка включает в себя два электрогенератора, каждый из которых подсоединён к V-образному шестнадцатицилиндровому дизельному двигателю MTU Detroit Diesel 16V4000 мощностью 1715 кВт (2330 л. с.) (дизели в моторном отсеке установлены поперечно). Выработанный ток подаётся на четыре мотор-колеса мощностью по 1200 кВт. Доступ к электродвигателям возможен без снятия колёс, что облегчает их обслуживание и ремонт. Электрооборудование управляет каждым мотор-колесом по отдельности, так что у самосвала есть межбортовой и межосевой дифференциалы (ток на мотор-колёса подаётся в зависимости от нагрузки). Система электропривода переменного тока ММТ500 разработана компанией Siemens и включает также шкаф управления с двумя инверторами ELFA, три вентилятора обдува и установку вентиляции тормозных резисторов. Для экономии топлива выработана схема наиболее эффективной работы двигателей: без груза самосвал передвигается на одном из двигателей (причём для равномерного износа двигатели работают поочерёдно), а с грузом — на обоих. Выхлопные газы от одного двигателя отводятся в сторону через глушители, а от другого направляются в платформу для подогрева — в зимних условиях грунт может примерзать, что затрудняет разгрузку. Каждый дизель оснащён предпусковым подогревателем.
Тормозная система
| Установка вентиляции тормозных резисторов. Под ней виден индикатор электронных весов | Слева от кабины — шкаф управления электрооборудованием, ещё левее — установка вентиляции тормозных резисторов |
Каждое колесо оборудовано двухдисковым гидравлическим тормозом, в дополнение к этому использована электродинамическая тормозная система: торможение производится с помощью тяговых электромоторов, а образующееся при этом тепло отводится через установку вентиляции тормозных резисторов. Также самосвал оборудован стояночным дисковым тормозом.
Кабина и системы безопасности
Кабина обрудована сиденьем с регулировками положения, климат-контролем и аудиосистемой. На самосвале установлена система кругового видеообзора, а также радары, реагирующие на человека. Кроме того, для удобства погрузки самосвал оснащён электронными весами: экскаваторщик может узнать, сколько груза на платформе, по индикатору сбоку грузовика.
Руководство по эксплуатации и ремонту
Грузовики можно эксплуатировать только на дорогах с твердым покрытием с уклоном не более 8%. Скорость грузовика на участках с уклоном не должна быть более 25 км/ч. Автомобили можно использовать в комплексе с экскаватором, имеющим объем ковша 6-8 м³. Высота падения горной породы на платформу должна быть не больше 2,5 м, а вес породы — не более 2,5 т.
К управлению самосвала допускают только тех водителей, которые изучили устройство и инструкцию по эксплуатации грузовика. Водители должны иметь удостоверение на право управления. Необходимо выполнять правила эксплуатации техники, использования смазочных материалов, регулярного техобслуживания и проведения ремонта.
При наличии признаков неисправности рулевого управления их нужно устранить или заменить детали. При неисправности оси нужно уменьшить на нее нагрузку. Если возникла неисправность предохранительного клапана гидросистемы, надо заменить клапан. При медленной реакции управления на поворот руля нужно починить или заменить насос. Если происходит смещение грузовика при движении в сторону, то повреждена тяга, ее надо заменить и проверить передние колеса.
Если в гидросистему попал воздух, то это могло произойти из-за низкого уровня масла, неисправности насоса, попадания воздуха через уплотнитель. При этом нужно определить и ликвидировать имеющуюся неисправность. При поломке пружин рулевого механизма их следует заменить. При изгибе штока гидроцилиндра его заменяют. При износе системы рулевого механизма заменяют рулевой узел. Если вращение происходит медленно, значит, произошел износ уплотнителя поршня гидроцилиндра.
Нужно заменить уплотнитель. Если руль свободно крутится без ответной реакции колес, то произошло повреждение шлангов, их надо заменить. Если происходит заклинивание руля, значит, в золотниковую пару попала грязь. Нужно разобрать рулевой узел и промыть детали. При вибрации руля — неправильно подключен трубопровод управления, надо исправить его подключение.
При недостаточной эффективности работы тормозов, возможно, изношены накладки, которые заменяют.
Если заклинил поршень тормозного узла, нужно устранить неисправность. Плохая работа тормозов может быть вызвана большим зазором между тормозным диском и накладками.
Если колодки замаслены, то произошел износ крана тормоза. При этом надо отрегулировать зазор. Если происходит резкое падение давления при торможении, то нужно уменьшить давление. Если упало давление азота в гидроаккумуляторе, это может быть вызвано нарушением герметичности между полостями масла и газа. Нужно проверить утечку при помощи мыльной пены. При обнаружении утечки устранить повреждение соединения.
Система охлаждения двигателя должна поддерживать необходимую температуру жидкости. Если такая температура не поддерживается, то не хватает объема охлаждающей жидкости, произошло отложение накипи, загрязнились радиаторы, неисправны термостаты или водяной насос. При этом надо выполнить промывку системы охлаждения мотора, если необходимо, то заменить охлаждающую жидкость.
Популярные автомобили
Вот решил написать еще один отзыв. Первый был про мое легковое авто NISSAN SUNNY, а этот отзыв про мою рабочую лошадку, которая меня кормит. Немного истории … На самосвалах марки БЕЛАЗ я работаю с 1991 года. Начинал на 40-ка тонниках, потом 55-ки, затем 7 лет работал на 130-тонниках и вот теперь довелось поработать на 220-тоннике в качестве подменного, так что сравнивать его буду со 130-кой.
Итак, знакомьтесь! Это чудо называется БЕЛАЗ 75306 2012 г.в. Машина собирается в Белоруссии, хотя, белорусское там не все. Многие узлы и агрегаты в нем русские, импортные и еще непонятно, чьего происхождения.
Двигатель дизельный 16-ти цилиндровый марки «Cummins». Он вращает тяговый генератор, который стоит позади него (обычно made in Татарстан или Новосибирск) , ток от тягового генератора поступает на тяговые эл. двигатели. Их два – левый и правый. Они в свою очередь через редуктора вращают задние колеса. Ну, вот примерно такой принцип работы.
Ход вперед и назад переключается обычным тумблером, который имеет 3 положения: вперед-нейтраль-назад. Все очень просто. Надо проехать вперед, щелкнул тумблер на положение «вперед», снял с ручника, нажал на педаль газа и машина, подождав примерно секунду, начинает ехать. Никаких переключений нет (что-то на вроде вариаторной коробки) . Уехать сможет любой, даже ребенок. Остановить же данную «махину» немного сложнее. Для этого там есть две системы тормозов, т.е. две педали тормоза. Одна — это «динамика», т.е. торможение производится электродвигателем (ей все время и пользуешься) и только когда скорость упадет до самого минимума, нажимаешь на другую педаль тормоза – гидравлический тормоз, как у всех обычных авто. Есть еще и стояночный тормоз — обычный ручник. Кстати, на каждое колесо у этого «монстра» стоит по 4 суппорта, соответственно по 8 колодок. Такой же принцип управления и на 130-ти тоннике, только там все в размерах меньше и стоит по 2 суппорта на каждое колесо. Теперь немного о оснащении кабины. Кабина довольно просторная, имеет пассажирское сиденье (для стажера ), оно правда, «дубовое», а вот сиденье водителя – пневматическое т.е. на воздушной подушке, что позволяет позвоночнику во время работы (смена 12 часов) не высыпаться в трусы. Так же есть весьма эффективный отопитель (печка) и кондиционер, что в жару просто необходимо. Панель приборов типа «оптитрон» имеет 2 положения подсветки «день» и «ночь», что очень удобно. Еще кабина оборудована радиостанцией, двумя камерами заднего вида и компьютером системы «Карьер», на котором отражается время, скорость, количество топлива в баке, количество сделанных рейсов, тоннаж и всякая прочая хрень. Почти точно такая же кабина и на 130-ти тоннике . Есть штатное место для установки колонок и майфуня, но с завода они не идут, ставим сами. Теперь по работе.
Работать на нем, на мой взгляд, полегче, чем на 130-ке. Меньше суеты, все размеренно и потихоньку. На 130-ти тонниках же летают, как на самолетах, поэтому, все время там в напряжении.
Но есть и особенности. Если 130-ти тонник в грязь или гололед еще хоть как-то управляется, то 220-тик – это как корова на льду. Очень трудно его славить при заносе, особенно на спусках. Учитывая, что в кузове везешь 220 тонн, а иногда и по 250 тонн груза, очко бывает «играет» и морщится так, что кажется, иголка туда не пролезет. Но все дело — привычка, ведь человек ко всему привыкает.
На данный момент у нас в автопарке 4 таких «монстра» , но говорят, что придёт еще 6 штук . Так что, будем работать дальше, до пенсии еще далеко.
Ну и на последок некоторые технические характеристики: — Максимальная скорость 36 км/ч; — Масса пустого самосвала 156 тонн; — Полная масса – 376 тонн; — Емкость кузова (без нашивок) 105 кубических метров; — Топливный бак 2900 литров Д.Т.; — Система охлаждения (тосол) 720 литров; — Гидросистема 790 литров масла; — Система смазки 290 литров масла; — ТО-через 250-300 моточасов (примерно 1 раз в неделю).
Ну вот вроде бы и все, наверняка многое упустил… Спасибо, что дочитали до конца! Отсюда.
БелАЗ-75131 технические характеристики
Данная модель самосвала имеет грузоподъёмность до 136 тонн. На основании личного заказа авто может иметь в своей комплектации централизованную смазочную систему, кондиционер, автоматическую систему тушения пожара и взвешивающее устройство.
Цифровые показатели БелАЗ-75131
Другие численные характеристики:
- Длина кузова — 11,5 м.
- Ширина кузова — 6,4 м.
- Высота кузова — 5,9 м.
- Вес авто в снаряжённом состоянии — 107100 кг.
- Полный вес авто — 243100 кг.
- Грузоподъёмность авто — 130 тонн (при наличии диагональных шин) либо 136 тонн (при наличии радиальных шин).
- Ёмкость кузова составляет 104 куб. м.
- Максимальная высота загрузки — 4,8 м.
- Размер колёсной базы — 5,3 м.
- Клиренс — 60 см.
- Тяговой генератор имеет мощность 1000 кВт.
- Тяговой электромотор имеет мощность 420/520/590 кВт.
- Уровень давления внутри шин — 7 атм.
К особенностям этого авто относится также разделение нагрузки между колёсными осями в пропорции 33 на 67 (когда машина нагружена).
Ходовая и подвеска
Технические характеристики БелАЗа самосвала включают пневмогидравлическую подвеску, в составе которой имеются встроенные гидроамортизаторы. Для создания редуктора были использованы решения, исключающие воздействие эксплуатационных деформаций на функционирование таких узлов, как шестерни и подшипники.
Трансмиссия
Поскольку данное авто является родоначальником серии самосвалов для карьеров, оснащённых трансмиссиями электромеханического типа, то характеристики приводной системы оптимизирует алгоритм управления.
Электромеханическая трансмиссия включает электрический привод, имеющий тяговой генератор, 2 тяговых электрических двигателя, редукторы электродвигателей-колёс, регулирующие аппараты, управляющую систему на основе микропроцессора и контрольные приборы. Редуктор двигатель-колеса 2-ступенчатый, имеет шестерни с прямыми зубами.
Кузов, рама, специальное оборудование
Рама этого авто является сварной, её материал — низколегированная сталь особой прочности, в местах максимальных нагрузок используются сварные элементы. Лонжероны продольного типа имеют коробчатое сечение и переменную высоту, их соединяют друг с другом специальные поперечины.
Кузов является стандартным для БелАЗа, сварным, относится к ковшовому типу, имеет козырёк для защиты и обогревательную систему, использующую отработанные газы мотора. Ещё кузов имеет устройство, осуществляющее механическое застопорение в приподнятой позиции, а также камне-отбойники и камне-выталкиватели.
Стандартный комплект подразумевает наличие таких систем:
- комбинированного тушения пожаров (имеет дистанционное включение, а также подсистему, местом расположения которой служит задний мост);
- смазочная централизованная;
- отопительная;
- кондиционирования;
- контролирующая загрузку и горючее;
- видеообзора;
- телеметрическая — контролирует уровень давления внутри шин;
- сигнализации — срабатывает в случае приближения к высоковольтным линиям;
- тормозного и рулевого управления.
Гидросистема
Является объединённым узлом для управления тормозами и опрокидывающим механизмом. Благодаря этому гидравлический привод стал унифицированным, а число его гидравлических узлов уменьшилось.
Использование насосов с регулировкой, имеющих автоматы разгрузки, позволяют уменьшить уровень потерь мощности приводом, а также обеспечивают требуемое охлаждение машинного масла вне зависимости от климатической зоны и особенностей природы. С помощью гидросистемы довольно оперативно поднимается и опускается грузовая платформа: двадцать секунд уходит на подъём кузова, восемнадцать — на опускание.
Кабина
Площадка, служащая местом размещения водительской кабины, на БелАЗе имеет название «палуба». Для попадания туда требуется довольно высоко залезть наверх с помощью лестницы, почти на 4 метра. Первый объект, бросающийся в глаза на палубе — особый шкаф управления, содержащий комплекс механизмов, посредством которых осуществляется управление трансмиссией электромеханического типа. «Башенка» впереди этого шкафа имеет вид верхушки бачка расширения. Позади неё расположены части гидросистемы.
У кабины имеется каркас безопасности, она целиком отвечает европейским требованиям относительно безопасности, предусмотренным стандартом ROPS. Последний является довольно сложным. Помимо наличия каркаса безопасности как обязательного условия, в нём содержатся и другие многочисленные требования. Компания БелАЗ выполняет их в полном объёме. Поэтому, кроме России, автомобили БелАЗ экспортируют во множество других стран.
Двигатели БелАЗ-7540
Большинство самосвалов данного семейства оснащено длинноходными дизельными двигателями серии ЯМ3-24О. Они предназначены специально для мощных и производительных карьерных самосвалов, а также для тяжёлой автомобильной и строительной техники, с полной массой до пятидесяти трёх тонн.
ЯМ3-240М2 и ЯМ3-24ОПМ2 – это двенадцатицилиндровые V-образные дизельные двигатели рабочим объёмом 22,3 литра. Это четырёхтактные моторы с воспламенением от сжатия, с непосредственным впрыском дизтоплива, с жидкостным охлаждением, механическим регулятором частоты вращения.
ЯМ3-24ОПМ2 является турбированной версией силового агрегата ЯМ3-24ОМ2 и отличается от него наличием турбонаддува. Мощность ЯМ3-24ОМ2 составляет 265 кВт (360 л.с.), крутящий момент – 1275 Н.м (130 кгс.м); ЯМ3-24ОПМ2 – 309 кВт (420 л.с.), крутящий момент – 1491 Н.м (152 кгс.м).
На БелАЗ-7540К устанавливается дизельный силовой агрегат иностранного (китайского) производства от компании «Камминз» – Cummins QSM11-C. Это шестицилиндровый рядный рядной дизельный двигатель с рабочим объёмом в 10,8 литров, мощностью 298 кВт (400 л.с.) и максимальным крутящим моментом 1898 Н.м при 16ОО об/мин. Он также оборудован турбонаддувом. Диаметр цилиндра данного мотора – 125 мм, ход поршня – 147 мм. Как и турбированный ЯМЗ-240ПМ2, двигатель Cummins QSM11-C работает в связке с пятиступенчатой гидромеханической трансмиссией.
Каждый из представленных дизельных двигателей, применяемых на данных самосвалах, обеспечивает оптимальную удельную мощность, скорость самосвала на подъёмах, а также достойную топливную экономичность. Для обеспечения лёгкого запуска двигателя в условиях отрицательных температур карьерные самосвалы БелАЗ-7540 оборудуются предпусковым подогревателем, который обеспечивает подогрев дизтоплива и охлаждающей жидкости при запуске дизельного мотора.
Расход дизтоплива у БелАЗ-7540 зависит от технического состояния двигателя и режимов эксплуатации грузовика. Заданными производителем нормативами установлено следующее значение: 115 литров на 100 километров пробега (при скорости 40 км/ч и полной загрузке кузова).
Очистка воздуха производится посредством двухступенчатого фильтра с элементами сухого типа. Система очистки воздуха оснащается индикатором засоренности. Выпуск отработавших газов производится через грузовую платформу. Система выпуска приспособлена под установку нейтрализаторов ОГ. Система смазки – смешанного типа, выполненная по принципу «мокрого» картера. Система охлаждения – жидкостная, с принудительной циркуляцией.
Технические характеристики
У автомобиля БелАЗ-75131 технические характеристики отвечают современным требованиям.
Описание параметров:
- Грузоподъемность составляет 136 т.
- Двигатель КТА 50-С мощностью 1194 кВт.
- Крутящий момент — 6292 Нм, удельный расход топлива — 207,2 г/кВтч.
- Шины — 33.00R51.
- Трансмиссия переменно-постоянного тока.
- Тяговый генератор ГСТ-800. Мощность — 800 кВт.
- Тяговый электродвигатель ТАД-5. Мощность — 600 кВт.
- Установлен двухрядный планетарный редуктор.
- Тормоза с гидроприводом.
- Объем кузова — от 40 до 103 м³.
- Радиус поворота — 13 м.
- Габариты — 12050х7350х5900 мм.
- Вес самосвала — 107,1 т.
- Скорость — 50 км/ч.
Кабина и кузов
Двухместная кабина с пневмоподрессоренным регулируемым водительским сиденьем и двумя дверями соответствует стандартам EN 474-6 и EN 474-1. Рабочее место водителя отвечает требованиям ROPS. Уровень шума в кабине не превышает 80 дБ.

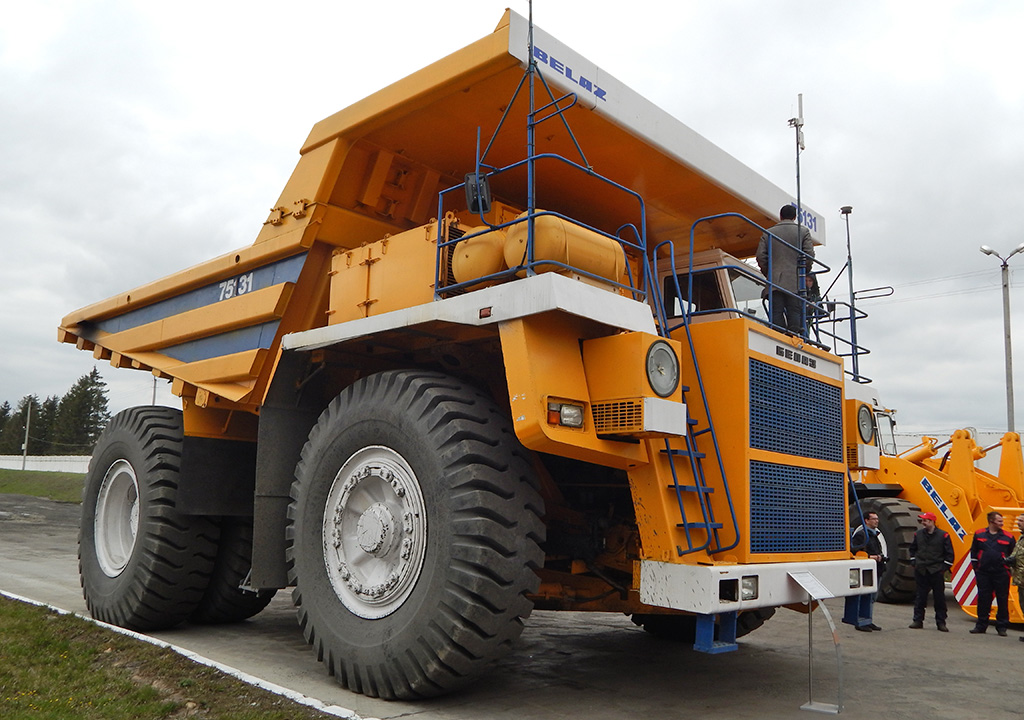

Источник фото: maxi-exkavator.ruОбъем кузова БЕЛАЗа-75131 варьируется от 40 до 104 кубометров
Ковшовый сварной кузов (FOPS) оснащен обогревом отработавшими газами двигателя, защитным козырьком, камневыталкивателями, а также устройством для механического стопорения в поднятом положении.
Объем кузова
| Геометрический | С «шапкой» |
| 40 м3 | 67 м3 |
| 45,5 м3 | 71,2 м3 |
| 50,1 м3 | 75,5 м3 |
| 55 м3 | 80 м3 |
| 59,6 м3 | 84 м3 |
| 103,8 м3 | 134,8 м3 |
Об истории модели БелАЗ-75131
За семь десятилетий своей работы Белорусский автозавод в Жодино выпустил 120 тысяч единиц мощной и сверхмощной техники, и зарубежные аналоги этих моделей – единичны. Первыми тяжёлыми грузовиками, изготовленными в стенах завода, стали знаменитый «четвертак» – МАЗ-525, грузоподъёмностью в 25 тонн, а также сорока-тонный МАЗ-530.
К выпуску карьерных самосвалов под маркой БелАЗ завод приступил в 1961-м году, и первой моделью собственной марки стал БелАЗ-540, обладающий грузоподъёмностью 27 тонн. К началу 80-х годов предприятие выпускало шесть тысяч тяжёлых самосвалов ежегодно, и это составляло 50 процентов общемирового производства данной техники. БелАЗы неоднократно награждались медалями самых престижных международных выставок; шли на экспорт в более чем пять десятков стран планеты.
Главная проходная Белорусского автомобильного завода.
С начала 80-х Белорусский автозавод, опираясь на свой колоссальный опыт, успешно реализует целый ряд смелых проектов по созданию самосвалов-супертяжеловесов, грузоподъёмностью в 200 и 280 тонн. Не остановившись, как известно, и на этих впечатляющих достижениях. Этими уникальными разработками «БелАЗ»овцы уверенно заявили о себе повсюду в мире, наглядно продемонстрировав, на что способно советское машиностроение.
Всемирное признание получил и БелАЗ-75131 – настоящий богатырь грузоподъёмностью 130 тонн, с новой прогрессивной разработкой – электромеханической трансмиссией.
