Экскаватор эо-2621: устройство и характеристики

Кинематическая и гидравлическая схема экскаватора ЭО 2621

а — кинематическая; б — гидравлическая;
1, 20 и 22 — насосы; 2 и 21 — редукторы; 3 — бак; 4 — разгрузочный клапан; 5, 6 и 8 — распределители; 7 — перепускной клапан; 9 — обратные управляемые клапаны; 10 — иглы; 11 — гидроцилиндр бульдозера; 12 и 13 — гидроцилиндры выносных опор; 14 и 16 — гидроцилиндры механизма поворота; 15 — обратный клапан; 17 — гидроцилиндр ковша; 18 — гидроцилиндры рукояти; 19 — гидроцилиндр стрелы.

Среди других положительных черт, которые имеет экскаватор 2621, можно отметить следующие:

– функциональная неприхотливость, простота технического обслуживания, доступность и дешевизна запасных частей;

– сравнительная экономичность использования топливных ресурсов (если сравнивать с другими видами подобных экскаваторов);

– высочайшая мобильность;

– возможность оперативной смены любых рабочих элементов;

– малогабаритность, что делает возможным эффективное использование этого экскаватора в ограниченных условиях и на нестабильных грунтах;

– простота управления рабочими элементами и непосредственно колесной базой.

Что касается отдельных технических характеристик рабочей базы экскаваторов ЭО 2621, их можно просмотреть в разделе , где детально описаны конкретные модели. Но ради справедливости нужно отметить, что раньше были больше распространены экскаваторы на базе ЮМЗ, а на сегодня все чаще можно увидеть МТЗ оборудованного ковшом и отвалом. Хотя ЮМЗ-6 и МТЗ-82 имеют один тяговый класс 1,4, современные модели Минского тракторного завода более отвечают требованиям «нового времени» и пользуются большей популярностью у потребителей. Что касается конкретных производителей экскаваторов ЭО 2621, то их достаточно много. На сегодня они собираются как на мелких специализированных предприятиях короткого цикла сборки, так и на больших завода, как например Челябинский тракторный завод.

Экскаватор ЭО 2621 цена на который в большинстве случаев не переваливает за миллион – это в первую очередь бюджетный экскаватор

. По сравнению с другими подобными видами спецтехники, он имеет самую низкую цену, но в тоже время не уступает своим конкурентам в рабочих характеристиках.

ООО «ГРАНТЭК XX1» представляет экскаватор ЭО-2621. Эта техника успешно сочетает в себе надёжность, универсальность, многофункциональность, мобильность и дешевизну эксплуатации. Она идеально подходит для использования на территориально удалённых объектах разного назначения. Полноприводная формула 4х4 делает ее пригодной для эксплуатации практически во всех регионах РФ и ближнего зарубежья.

Одноковшовый неполноповоротный экскаватор ЭО-2621 устанавливается на шасси колёсных тракторов МТЗ-82 «Беларус» или ЮМЗ-6Л. Это прямой предшественник модели Э-2515. Наиболее современная версия экскаватора ЭО-2621 имеет индекс В-3 и отличается расширенной кабиной с увеличенной обзорностью, гидравлическим приводом колонки стрелы (ранее стоял цепной) и кавитационными клапанами, исключающими порывы напорных шлангов.

Характеристики экскаватора ЭО-2621 на базе МТЗ-82 «Беларус»:

эксплуатационная масса: 6,3 т;
длина: 7,7 м;
ширина: 2,4 м;
высота: 2,78 м;
мощность двигателя: 59,6 кВт;
максимальный радиус копания: 5,3 м;
минимальный радиус поворота в транспортном положении с навесным оборудованием: 6,3 м;
максимальная глубина копания: 4,15 м;
производительность: 40 м3/ч;
угол поворота рабочего инструмента: 160°;
высота погрузки: 3,8 м;
усилие врезания в грунт: 26 кН обратной лопатой и 25 — прямой;
продолжительность рабочего цикла при максимальной глубине копания: 25 секунд с обратной лопатой и 18 — с прямой;
давление в гидросистеме ЭО-2621, ограниченное предохранительными клапанами: 7,5 МПа (бульдозер) и 10 МПа (экскаватор);
преодолеваемый уклон пути на сухой твёрдой поверхности: 13°.

ЭО-2621: технические характеристики

Производительность машины – 40 кубометров в час.
Радиус рытья: обратной лопатой – 5 м, прямой – 5 м.
Возможная глубина копания – до 3 м.
Объем ковша в стандартном варианте – 0,25 м. куб.
Высота погрузки с использованием обратной лопаты – 2,2 м, вил, ковша или прямой лопаты – 3,3 м.
Прилагаемое усилие при врезании в грунт: обратной лопатой – 26 кН, прямой – 25 кН.
Среднее время рабочего цикла: прямой лопатой – 15 сек., обратной – 18.
Грузоподъемность ЭО-2621 (при использовании крюка) – 500 кг.
Подъем грузов на высоту до 3,8 м.
При условии максимальной высоты подъема вылет стрелы составляет – 2,3 м.
Давление в раздельных гидравлических системах: экскаватор – 10 МПа, бульдозер – 7,5 МПа.
На экскаватор ЭО-2621 установлен дизельный силовой агрегат ДТ-65Н с мощностью 65 л/с.
Скорость движения по плотному грунту – 19 км/ч.
Ширина путевой колеи (по задним колесам) – 1550 мм.
Дорожный просвет – 450 мм.
Радиус поворота при условии нахождения навесного рабочего оборудования в положении для транспортировки (м) – 6,3.
Габариты ЭО-2621 (м) – 6,48х2,2х3,8 (ДхШхВ)
Вес машины – 6.1 т.

Несмотря на то, что пограничная категория по грунту для данного экскаватора является четвертой, успешная эксплуатация машины возможна и в более сложных условиях, но при этом необходимо предварительно разрыхлить рабочую поверхность.

В целом, анализируя приведенные выше данные, можно сделать вывод: конечно, ЭО-2621, характеристики которого нельзя назвать идеальными, не обладает экстраординарными способностями, но этого от него и не требуется. Экскаватор предназначен для выполнения ежедневной, обычной, рутинной работы. И он с этим прекрасно справляется.

Потребители оценивают машину как надежную и очень экономичную, отличающуюся простотой как в управлении, так и в ремонте, при этом сравнительно недорогую во всех отношениях.

Экскаватор ЭО-2621В-3 приспособлен для навешивания нескольких видов быстросменного оборудования, которым может производиться вскрытие асфальтовых покрытий, рытье узких траншей и другие работы.

Предназначение оборудования: Гидромолот — вскрытие асфальтовых и бетонных покрытий, рытье котлованов, узких траншей, каналов и т.п. Грейфер — погрузка в транспорт, погрузка-разгрузка сыпучих материалов, рытье котлованов, колодцев и т.п. Механизм грузозахватный — погрузка различных грузов и материалов в транспорт и т.п. Вилы грейферные — погрузка-разгрузка грузов в транспорт т.п. работы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

габариты в транспортном положении:
эксплуатационная масса, т.	6,1
мощность двигателя, кВт (л.с.)	44 (60)
длина мм, не более	7000
ширина мм, не более	2500
высота мм, не более	3900
наибольшая скорость, км/час	20
вместимость ковша, кв.м	0,28
глубина копания, м.	4,15
радиус копания, м.	5,3
высота выгрузки, м.	3,2
минимальная продолжительность рабочего цикла, с.	16

Модификации экскаватора ЭО-2621В-3 Экскаватор ЭО-2621В-3 выпускается в нескольких модификациях. В настоящее время основную массу производимых заводом экскаваторов составляют машины на базе тракторов Минского и Липецкого тракторных заводов.

В некоторых видах работ необходимо применение экскаваторной и бульдозерной техники, но из-за довольно больших габаритов и массы, данные машины не могут эксплуатироваться в труднодоступных местах с различной почвенной структурой. Поэтому для проделывания таких работ и был разработан экскаватор-бульдозер ЭО-2621. Данная машина использует базу трактора Минского производства, а именно МТЗ-82.1 и трактора ЮТЗ-6АЛ. В результате этого получилась машина, наделенная специальным оборудованием, которая способно выполнять необходимые задачи сельского хозяйства, лесного и строительства в различных почвенно-климатических условиях. Экскаватор-бульдозер ЭО-2621 комплектуется дизельным двигателем марки Д-243, способным развить максимальную мощность в 80 лошадиных сил, но также существуют и версии с силовым агрегатом мощностью в 60 лошадиных сил. Первые выпущенные модели хорошо зарекомендовали себя, и было получено множество положительных отзывов о данной машине, благодаря ее высокой проходимости, ремонтопригодности, низкой стоимости, обслуживании и возможностями, которыми обладают более тяжелые машины. Сам же экскаватор-бульдозер ЭЛ-2621 является представителем второй размерной группы специальной техники.

Навигация по статье

Рабочая лошадка ЭО-2621: технические характеристики и обзор качеств

Экскаватор-бульдозер ЭО-2621 – удачное воплощение концепции дешевой, неприхотливой и универсальной «рабочей лошадки» для территориально разбросанных мелких объектов строительного, промышленного и сельскохозяйственного назначения.

В таком случае, у ЭО-2621 технические характеристики, соответствующие 2-й размерной группе экскаваторов, должны сочетаться прежде всего с малым расходом топлива: при частых перемещениях между удаленными объектами этот параметр приобретает первостепенное экономическое значение.

Немаловажны также оказываются простота управления, надежность, проходимость и высокая ремонтоспособность в полевых условиях. Конструкторы нашли весьма эффективное и довольно оригинальное решение, взяв в качестве базового шасси сравнительно легкий трактор «Беларусь» ЮМЗ-6АЛ/6АМ, у которого экономичный двигатель небольшой (60 л.с.) мощности сочетаются с достаточно большим сцепным весом.

ЮМЗ-6АЛ/6АМ изначально не предназначался для основы спецтехники, и рама его не рассчитана на нагрузки при копании и работе отвалом.

Но конструкторы усилили ее дополнительной обвязочной рамой, что увеличило сцепной вес до 6,1 т и позволило использовать в качестве опоры бульдозерный отвал, который никогда не демонтируется.

Стрелу копательного ковша на обвязку установили на поворотной колонне, что позволило получить угол поворота в 160 градусов.

Особое внимание при создании ЭО-2621 было уделено простоте смены рабочих органов. Так, геометрия ковша позволяет использовать его как прямую и обратную лопату

Замену может сделать оператор с подсобником прямо на рабочем месте, поставив на грунт, отсоединив и повернув ковш, перевернув серьгу на 180 градусов и переложив гидроцилиндр в дополнительную пару кронштейнов на рукояти ковша. Работа выполняется в течение 20 мин.

Кроме штатного ковша, ЭО-2621 может комплектоваться ковшами увеличенного объема и узким траншейным, обратной лопатой со смещенной осью, позволяющей копать траншеи вплотную к стенам зданий, погрузочным ковшом, вилами, захватом, гидромолотом, зубом-рыхлителем, крановым крюком, несколькими видами грейферов. Всего на штатную подвеску ЭО-2621 может быть установлено 22 вида рабочих органов.

Судя по реакции пользователей, машина удалась вполне. Для ЭО-2621 обзор отзывов сводится к следующему: трудяга за разумные деньги. Особо отмечают простоту управления и ремонта, экономичный и надежный, легко запускающийся двигатель.

Характерный пример: житель сельской местности, не экскаваторщик и не тракторист, купил ЭО-2621 1991 г. выпуска (!) с текущей гидравликой, самостоятельно привел в порядок, выкопал несколько прудов в грунте III категории, и продолжает работать. Машина окупила себя за полгода; замена главного гидронасоса НШ-100 обошлась в 35 тыс. руб.

(!) Изношенные зубья ковша заменил самостоятельно, изготовив новые из штоков негодных гидроцилиндров.

Для первых серий ЭО-2621 отмечены жалобы на «рвущую» гидравлику и цепной привод поворота стрелы. После оснащения машины гидроприводом поворота стрелы и антикавитационными клапанами итальянского производства нареканий квалифицированных пользователей не отмечено. Дилетанты, эксплуатирующие ЭО-2621 «на убой», менять на аналоги не собираются; спрашивают – как ремонтировать.

ЭО-2621: технические характеристики экскаватора ЮМЗ, вес трактора Петушок и погрузчика

Экскаватор-бульдозер ЭО 2621 является представителем универсальной спецтехники средней производительности. (Про самый большой же бульдозер можно узнать из этой статьи.)

Выпускается ЧТЗ на базе колесного трактора ЮМЗ 6АК. Другая модель, выпускаемые ЧТЗ – бульдозер T170.

1 Сфера применения
2 Конструкция
3 Стоимость владения
4 Заключение

Сфера применения

Благодаря небольшим размерам базового трактора, экскаватор колесный ЭО 2621 нашел применение в сельском хозяйстве, небольших коммунальных, дорожных и энергетических компаниях. Его используют при строительстве дорог, прокладке и ремонте коммуникаций местного значения, погрузочных работах (так же как и экскаватор-погрузчик jcb).

Оснащение трактора бульдозерным отвалом увеличивает функциональность машины, которой «по зубам» не мерзлые грунты от I до IV категории. Экскаватор ЭО 2621, фото которого представлено ниже, очень неприхотлив и прост в эксплуатации. Он не откажется работать и в сорокаградусный мороз, и в жаркий полдень.

Одна из самых крупных моделей карьерного самосвала была выпущена на минском заводе Белаз. Это БелАЗ 75710.

Конструкция

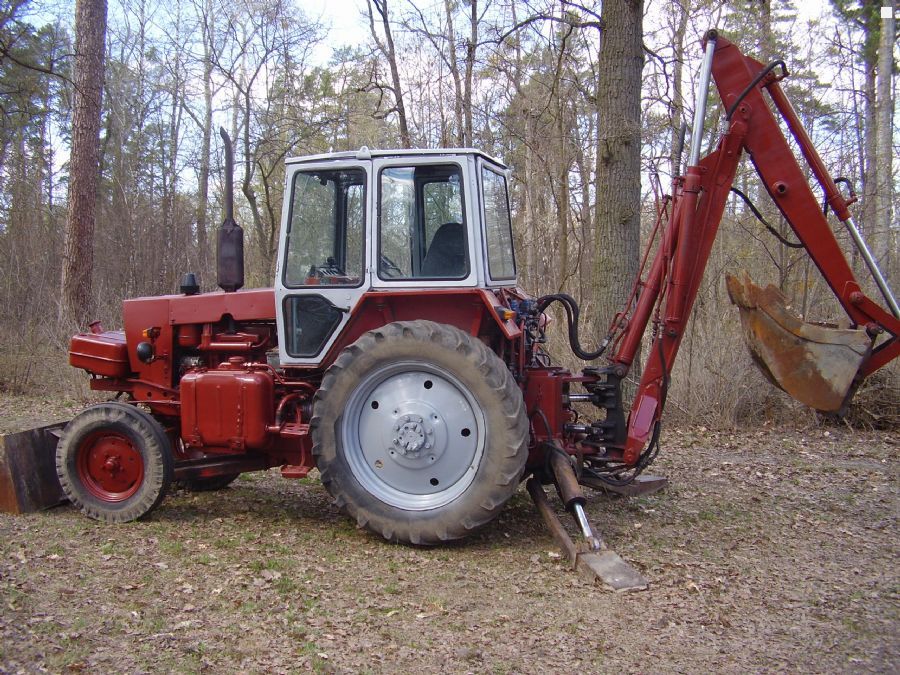

Все устройство экскаватора ЭО 2621 основано на базе колесного трактора ЮМЗ 6АК. Неполноповоротная гидравлическая стрела смонтирована на вертикальной колонне, опирающейся на кронштейн задней подвески трактора.

Изначально конструкция трактора ЮМЗ не была рассчитана на использование в качестве шасси экскаватора. Поэтому на ЧТЗ его раму усилили дополнительной обвязкой, а топливный бак перенесли вперед, установив перед решеткой радиатора. Задних опорных лап экскаваторной навески оказалось недостаточно для обеспечения плотного упора при работе.

Экскаватор колесный ЭО 2621 приводится в действие дизелем Д–65Н или Д–263 с водяным охлаждением. Этот агрегат вращает не только колеса, но и насосы гидросистемы. В наследство от пропашного трактора ему досталась девятиступенчатая МКПП с понижающим редуктором.

Оператор может выбрать одну из семнадцати передних или четырех задних передач. Хотя для экскаватора такое богатство выбора не вполне актуально.

Рулевое управление с червячным редуктором, в последних моделях экскаватора оно дополнено гидроусилителем. Кабина достаточно просторная, в ее оборудовании нет новомодных эргономических опций, превращающих специальную машину в подобие летающей тарелки, есть только самое необходимое – стеклоочиститель с омывателем, отопитель. Богатой комплектацией, современным дизайном и эргономичным рабочим местом может похвастаться экскаватор volvo.

Приборная панель экскаватора бульдозера

Приборная панель читается достаточно хорошо. При работе с экскаваторной навеской сиденье оператора разворачивается назад.

Схема гидросистемы экскаватора ЭО 2621 состоит из двух независимых контуров. Гидравлическая жидкость поступает в них из единого бака, смонтированного на раме слева от двигателя. Первый контур обеспечивает работу стрелы (два гидроцилиндра), рукояти и ковша (по одному гидроцилиндру).

Поэтому в нем три шестеренчатых насоса типа НШ32-3. Второй приводит в действие поворотную колонну, задние опоры и бульдозерную навеску. Поворот колонны осуществляется путем перемещения цепного привода двумя (правым и левым) гидроцилиндрами.

Точность и плавность работы экскаваторной навески обеспечивается секционным гидрораспределителем, в конструкцию которого входят антикавитационные клапаны и встроенные предохранители.

Экскаватор ЮМЗ ЭО 2621 имеет следующие технические характеристики:

Характеристика	Значение
Базовый агрегат	Колесный трактор ЮМЗ-6АК
Тип двигателя	Четырехцилиндровый рядный ДТ-65Н с водяным охлаждением. Мощность 65 л.с., объем 4,94 литра.
Рабочие органы	Полуповоротная стрела, бульдозерная навеска.
Угол поворота стрелы (град.)	160
Объем ковша (м/куб)	0,25
Максимальная глубина копания (м)	3
Максимальная высота подъема (м)	3,3
Производительность (куб.м/час)	40
Гидравлическая система	2 независимых контура
Масса экскаватора (тонн)	5,7
Длина (м)	6,48
Ширина (м)	2,2
Максимальная транспортная скорость (км/час)	19

Модельный ряд

Из модельного ряда можно выделить:

Модификация ЮМЗ-6Л. Прототипом данной модели является трактор МТЗ-50.
ЮМЗ-6АК. Трактор отличался кабиной с улучшенной обзорностью. Установка ВОМ на ЮМЗ значительно расширила функционал навесного оборудования.
Модель ЮМЗ-6АЛ. Трактор обладал регулируемой рулевой рейкой, доработанной тормозной системой, обновленной приборной панелью и видоизмененным капотом.

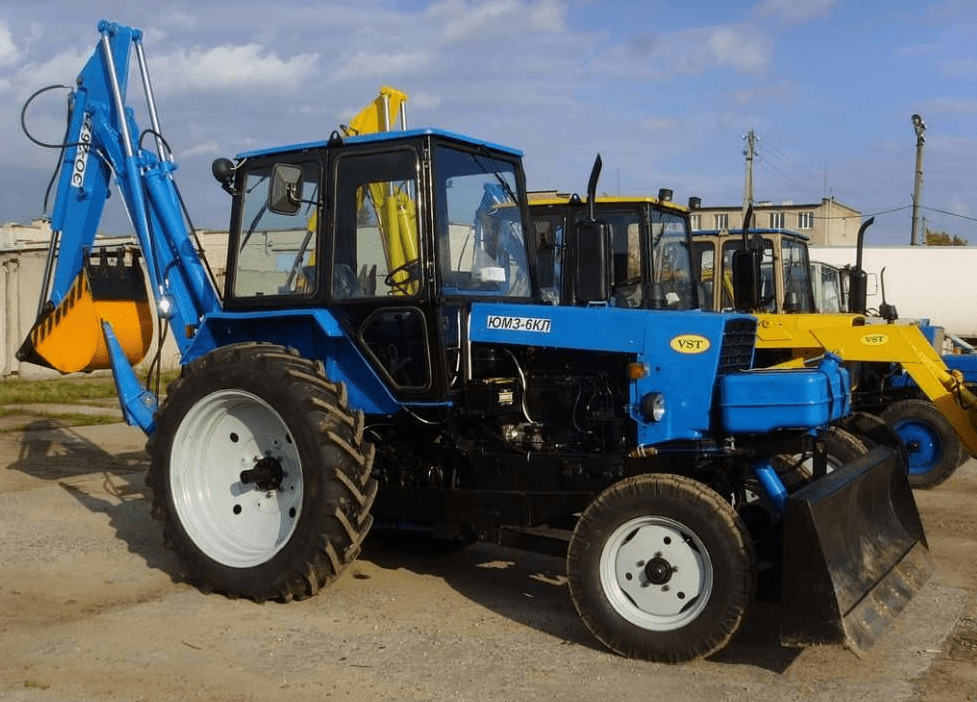

Модификация экскаватора ЮМЗ-6КЛ. Модель 6КЛ представлена в промышленном исполнении. На тракторе установлены стандартные блоки крепления бульдозерной и экскаваторной оснастки, гидравлика и гидросистема значительно усилены.

Помимо советских модификаций, существует еще модель Volvo BM-700. В 1974 году СССР продал Швеции проектную документацию на ЮМЗ-6, где разработали улучшенную версию трактора для внутреннего рынка.

В дальнейшем, после трактора ЮМЗ-6КЛ, развитие модельного ряда продолжили модернизированные и современные модели: ЗТМ-60 (с 1993 года), ЗТМ-82Л (с 1994 года), ЮМЗ-8271/8280 (с 1998 года), ЮМЗ-10280 (с 2000 года), ЮМЗ-8070/8080 (с 2003 года).

Самый распространенный ЮМЗ экскаватор — ЭО 2621А. Эту модель и сегодня можно встретить на любой строительной площадке.

Описание и назначение

ЮМЗ-6 – универсально-пропашная машина общего назначения, предназначенная для операций в сельском хозяйстве: это окучивание, боронование, культивация, вспахивание, рыхление, скашивания, а также посев и сбор зерновых и овощных культур. Трактор эффективно справляется с дорожно-монтажными и транспортными задачами, с перевозкой и буксированием тяжелых конструкцией, прицепов. К тому же, данный трактор способен работать с широкозахватными орудиями, а также прицепными полунавесными и навесными устройствами. При необходимости трактор ЮМЗ-6 можно трансформировать в экскаватор, погрузчик, бульдозер или землеройную машину. Переоборудовать трактор можно не только в заводских условиях, но и в специальных мастерских с наличием необходимых комплектующих.

мтз 82

Эта модель экскаваторного погрузчика также считается базовой, наравне с МТЗ-80.

Устройство и работа

Основная особенность МТЗ-82 — это наличие гидравлического управления для всех систем машины, включая рулевую. Гидравлика передней навески соединена с гидравлической системой самого трактора, а движение стрелы и опор осуществляется посредством дополнительной гидросистемы.

ВНИМАНИЕ! Существенным отличием МТЗ-82 от предыдущей модификации с индексом «80» является его полноприводность, то есть наличие системы полного привода как на заднюю, так и на переднюю пару колёс. Механическая трансмиссия дает возможность стабильной работы в различных дорожных условиях

Пуск машины происходит от электростартера, а радиаторные устройства предусмотрены масляного и водяного типа. Демонтаж навески-ковша может проводиться без грузоподъёмников и дополнительных рабочих рук, так как проходит посредством установки сменного устройства на передние концы стрелы

Механическая трансмиссия дает возможность стабильной работы в различных дорожных условиях. Пуск машины происходит от электростартера, а радиаторные устройства предусмотрены масляного и водяного типа. Демонтаж навески-ковша может проводиться без грузоподъёмников и дополнительных рабочих рук, так как проходит посредством установки сменного устройства на передние концы стрелы.

6, петушок, ЭО 2621, технические характеристики, сколько весит трактор

Экскаватор ЮМЗ спроектирован Южным машиностроительным заводом. Сконструировали этот агрегат на базе трактора ЮМЗ. Машина имеет много положительных функций, которые незаменимы при работе на строительстве, рытье каналов, погрузке различных грузов

Важно знать, сколько характеристик имеет эта модель, чтобы не ошибиться с выбором

Модельный ряд

Из модельного ряда можно выделить:

Модификация ЮМЗ-6Л. Прототипом данной модели является трактор МТЗ-50.
ЮМЗ-6АК. Трактор отличался кабиной с улучшенной обзорностью. Установка ВОМ на ЮМЗ значительно расширила функционал навесного оборудования.
Модель ЮМЗ-6АЛ. Трактор обладал регулируемой рулевой рейкой, доработанной тормозной системой, обновленной приборной панелью и видоизмененным капотом.
Модификация экскаватора ЮМЗ-6КЛ. Модель 6КЛ представлена в промышленном исполнении. На тракторе установлены стандартные блоки крепления бульдозерной и экскаваторной оснастки, гидравлика и гидросистема значительно усилены.

Самый распространенный ЮМЗ экскаватор — ЭО 2621А. Эту модель и сегодня можно встретить на любой строительной площадке. Размеры экскаватора:

длина — 4,165 м.;
ширина — 1,88 м.;
высота — 2,49 м.

Масса экскаватора составляет 3,2-3,9 т. Вес разнится из-за комплектации и типа навесного оборудования.

Силовой агрегат, трансмиссия и гидравлика

Силовые агрегаты экскаваторов ЮМЗ представлены четырехтактными двигателями. Из них можно выделить:

двигатель Д-65 с установленной мощностью 60 лошадиных сил, дополнительно к двигателю устанавливался стартерный агрегат;
двигатель Д-242-71 мощностью 71 лошадиная сила.

Объем двигателя Д-65 составляет 4,95 л. Объем двигателя Д-242-71 — 4,75 л. Технические характеристики силовых агрегатов регламентируют скорость вращения коленчатого вала, которая составляет 1 800 оборотов в 1 минуту.

Экскаватор ЮМЗ имеет 5-ти ступенчатую коробку передач, которая оборудована сухой муфтой сцепления. Вал привода и вал отбора мощности соединены между собой. Детали коробки смазываются разбрызгиванием масла. Управление коробкой выполняется с помощью рычага включения передачи и рычага блокировки. Технические характеристики трансмиссии гарантируют скорость 24,5 км/ч и преодоление подъемов под углом 10°.

Экскаватор ЮМЗ (петушок) погрузчик имеет гидравлическую систему агрегатного типа, которая состоит из следующих узлов:

Масляный БАК, который служит резервуаром для гидравлической жидкости. Расположен с левой стороны для лучшего контроля уровня масла. Это удобно для тракториста.
Гидрораспределитель — 2шт. Гидросхема подразумевает наличие распределителя потоков жидкости для более качественного управления экскаваторными механизмами.
Шестеренчатый насос. Гидравлическая схема комплектуется стандартными насосами типа НШ-71 и НШ-100. Привод насосов осуществляется через шлицевую муфту от шестерни трансмиссии. Шестерни насоса отлиты заодно с валами.
Гидроцилиндры. Силовые цилиндры гидравлики поднимают, опускают ковш и отвал экскаватора ЮМЗ ЭО. Цилиндры крепятся с помощью кронштейнов.
Трубы и шланги высокого давления необходимы для подачи масла к узлам гидравлической системы ЭО 2621.

Для лучшего управления трактор ЮМЗ 6 оборудован гидроусилителем руля. ГУР приводит в действие насос НШ-10.

Эксплуатация и оснастка

Экскаватор на базе ЮМЗ 6 приспособлен к работе в широком температурном диапазоне, надежен и универсален в применении. Он справляется с жарой и отлично заводится при -40°С.

Устройство и компоновка экскаватора позволяет использовать его для различных строительных работ.

Примером служит быстросъемный фронтальный погрузчик.

Технические характеристики погрузчика:

высота подъема — 4м;
время замены рабочего органа 1-4 минуты;
толщина ножей — 20мм;
толщина ковша — 4мм;
толщина накладок — 10мм.

Погрузчик рассчитан на работу с различными грузами (песок, зерно, щебень и др.), укомплектован быстросъемными фиксаторами, что значительно уменьшает время его монтажа и демонтажа.

Основные показатели и параметры работы:

ширина захвата — 2м;
угол загрузки — 80°;
продуктивность работы — 45т/час;
номинальная грузоподъемность — 8кН;
вес — 0,87т.

Отличительные особенности — все пальцевые соединения устройства укомплектованы масленками, а все рукава высокого давления имеют разъемы европейского стандарта. Более подробное описание, устройство экскаватора и тонкости управления экскаватором можно найти в инструкции по эксплуатации.

ЮМЗ 6 экскаватор продолжает собирать только положительные отзывы.
