Тормозной механизм задних колес на маз-6430a8 (5440a8, 5440a5)

Предохранители и реле МАЗ 5340M4, 5550M4, 6312М4 (Mercedes, Евро-6).

Предохранители и реле МАЗ 5340M4, 5550M4, 6312М4 (Mercedes, Евро-6).

Замена предохранителей и коммутационных устройств.

Крышки блока коммутационной аппаратуры.

Блоки коммутационной аппаратуры представляют собой объединения компонентов управления системами электроники и электрооборудования и их питанием (предохранители, блоки управления, реле, резисторы и диоды).

Блок коммутационной аппаратуры электронных систем находится под крышкой 1. Блок коммутационной аппаратуры (БКА) электрических систем находится под крышкой 2. Наклейки таблиц расположения предохранителей и других коммутационных устройств расположены на внутренних сторонах крышек 1 и 2.

Открывание / закрывание крышек.

  • Вывинтить два винта 3 и / или 4 и открыть крышку 1 и / или 2.
  • Закрывание произвести в обратном порядке.

Предохранители и коммутационные устройства.

Коммутационные блоки оснащены плоскими предохранителями с плавкими вставками.

Замену предохранителей и других коммутационных устройств производить только при отключенном питании автомобиля.

Цвет предохранителя не соответствует его номиналу и меняется в зависимости от изготовителя.

Запрещается!

  • Запрещается шунтирование и восстановление предохранителей.
  • Запрещается изменение конструкции предохранителей.
  • Перед заменой неисправного реле, сгоревшего предохранителя следует установить причину повреждения и устранить ее.

Блок коммутационной аппаратуры электронных систем.

В блоке коммутационной аппаратуры 9 используются блоки предохранителей 1, 2, 3 и 4. В каждом блоке может находиться до четырех предохранителей, позиции которых обозначены буквами А, Б, В, Г на корпусе блока. Для проверки предохранителей следует снять крышки 5, 6, 7, 8. Номиналы и назначение предохранителей показаны в таблице.

Блок Позиция Назначение Номинал
1 А Питание инфомодуля АБС прицепа от клеммы 15 5 А
Б Питание АБС тягача от клеммы 15 5 А
В Питание индикаторов АБС тягача и прицепа 5 А
Г Питание системы электронного управления пневмоподвеской от клеммы 15 5 А
2 А Питание системы АБС прицепа от клеммы 30 10 А
Б Питание АБС тягача от клеммы 30 10 А
В Питание АБС тягача от клеммы 30 10 А
Г Питание системы электронного управления пневмоподвеской от клеммы 30 10 А
3 А Питание системы EDC/SCR от клеммы 30 15 А
Б Питание системы SCR от клеммы 30 5 А
В Питание системы EDC от клеммы 15 5 А
Г Питание системы SCR от клеммы 15 5 А
4 А Резерв
Б Резерв
В Резерв
Г Резерв

Назначения реле 10 зависят от устанавливаемых электронных систем.

Расположение реле и предохранителей в блоке коммутационной аппаратуры.

Источник

Способы устранения поломки

Устранение неполадок – процесс не сложный и вполне по силам даже начинающим автолюбителям (автор видео — Автоэлектрика ВЧ).

Воспользовавшись мультиметром, нужно прозвонить проводку. Поврежденные или оборванные участки следует заменить целыми или спаять. Если на контактах есть следы окислительных процессов, их нужно зачистить.

Если перегорели светодиоды, то их нужно менять парами. Если вышел из строя прерыватель, его нужно заменить новым, так как он не подлежит ремонту. Перед заменой следует отключить питание автомобиля, сняв отрицательную клемму с аккумулятора. Затем от прерывателя отсоединяем провода питания. Далее нужно ослабить контргайку и выкрутить основную гайку крепления выключателя к кронштейну.

Замена выключателя тормозных сигналов

Перед установкой новую лягушку следует проверить на работоспособность. Это можно сделать с помощью омметра. Подключаем устройство к прибору и замеряем сопротивление. При замкнутом контакте сопротивление должно быть нулевым. Если нажать на шток, контакты должны разомкнуться, сопротивление в этом случае стремится к бесконечности.

Тормоза МАЗ —схема, тормоз стояночный, ручной — ТД Спецмаш

  К таким сложным системам относится и система тормозов МАЗ. Причем главная ее сложность в том, что она складывается сразу из нескольких подсистем, различных по устройству, конкретному предназначению (в некоторых случаях подсистемы выполняют функции своих «собратьев») и по принципам взаимодействия с другими подсистемами. Стандартная схема тормозов МАЗ включает в себя следующие подгруппы:

 — рабочая;

 — вспомогательная;

 — запасная;

 — стояночная.

  На примере последней расскажем о том, что нужно делать, чтобы не допустить проблем в системе, и предупредить поломки…

  Особого ухода ручной тормоз МАЗ и его привод не требуют, но о некоторых правилах следует помнить:

•    обязательно периодически нужно осматривать тросы привода и шарнирные соединения на предмет появления признаков износа, и в случае их появления незамедлительно проводить замену;

•    не допускайте ослабления креплений и загрязнения соединений;

•    при смазывании строго придерживайтесь карты смазки, рекомендованной производителем, но не забывайте вносить в нее коррективы при отклонениях в условиях эксплуатации;

•    перед каждым выездом дополнительно убедитесь в том, что стояночный тормоз МАЗ

функционирует без сбоев и способен удержать автомобиль в предусмотренных пределах.

    Такие пределы регламентируются производителем, например для 5335-го семейства минских тягачей существует норма, согласно которой «ручник» должен удержать полностью груженый автомобиль даже на дороге с 16-типроцентным уклоном.

Консультация по техническим вопросам , приобретению запчастей      8-916-161-01-97      Сергей Николаевич

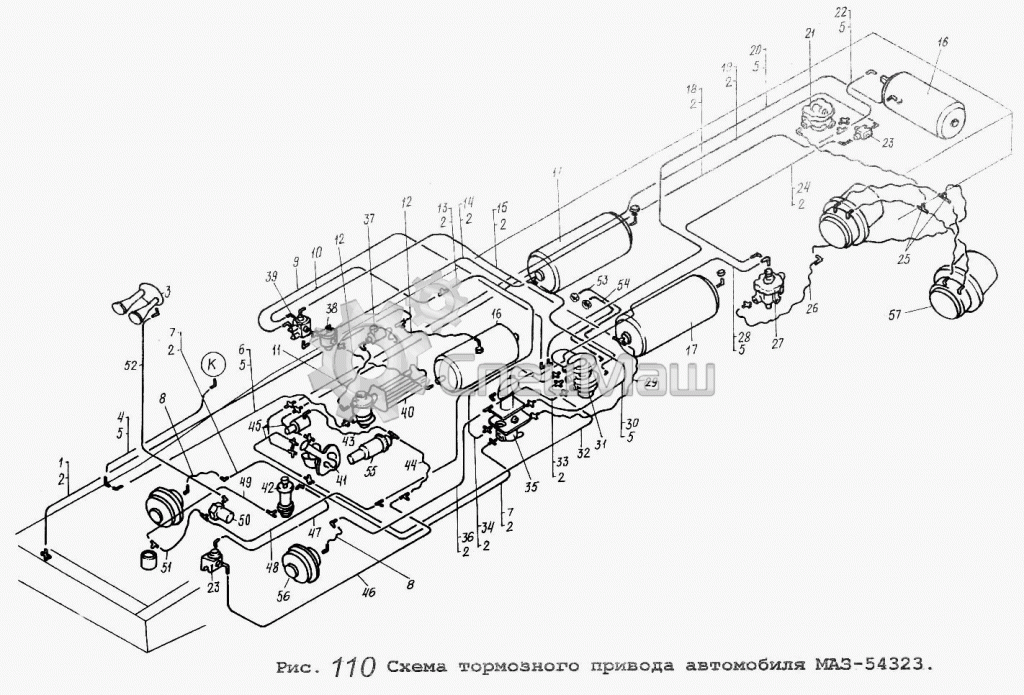

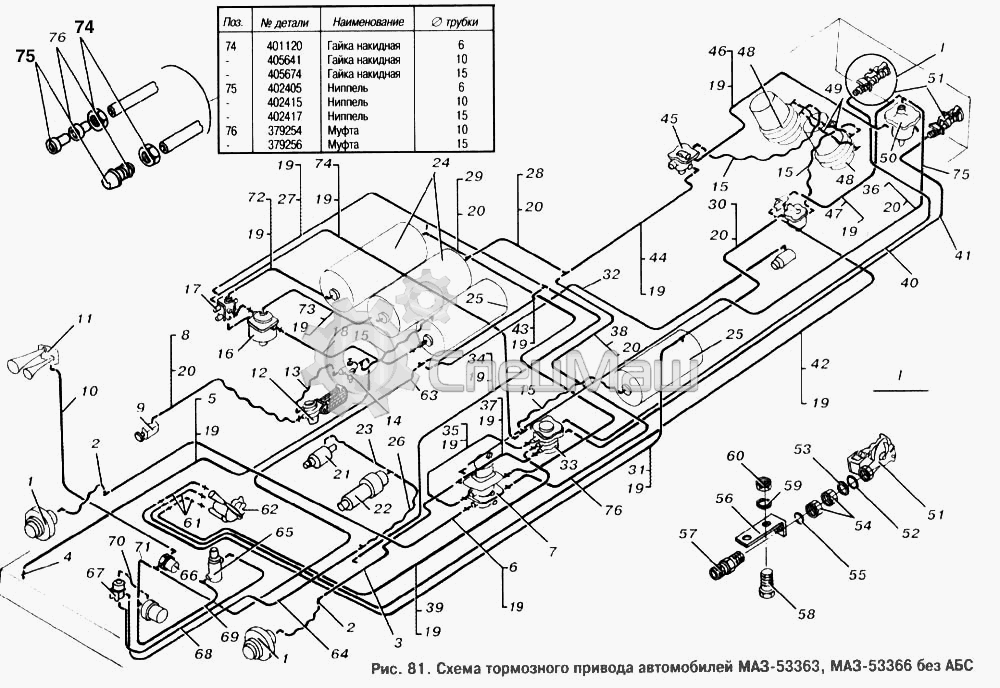

Схема тормоза МАЗ

1     5336-3519210     Камера тормозная передняя

1     5336-3519210     Камера тормозная передняя

2     6422-3506094     Шланг к тормозному крану

2     6422-3506094     Шланг к тормозному крану

3     64229-3506283-10     Трубка

4     13.3515310     Клапан контрольного вывода

5     64229-3506130-10     Трубка

6     64229-3506282-10     Трубка

7     100-3514008     Кран с рычагом в сборе

8     6422-3506142-10     Трубка

9     5336-3509012     Компрессор

10     64226-3506316     Трубка

11     С40-3721000     Сигнал пневматический

12     11.3511010     Влагоотделитель в сборе

13     5336-3506187-01     Шланг

14     100-3512010     Регулятор давления в сборе

15     6422-3506085-01     Шланг

15     6422-3506085-01     Шланг

15     6422-3506085-01     Шланг

15     6422-3506085-01     Шланг

16     100-3536010     Предохранитель против замерзания

17     943.702.120.0     Клапан четырехконтурный

18     64229-3506148-20     Трубка

19     008-011-19-2-3     Кольцо уплотнительное

20     012-016-25-2-3     Кольцо уплотнительное

21     100-3570110     Цилиндр останова двигателя

22     100-3570210     Цилиндр

23     5551-3570234-01     Трубка

24     6303-3513015-10     Ресивер А40-280

25     5336-3513015     Ресивер

25     5336-3513015     Ресивер

26     5336-3570230     Трубка

27     64229-3506258     Трубка

28     64229-3506154     Трубка

29     64229-3506240-20     Трубка

30     53362-3506178     Трубка

31     64221-3506180-20     Трубка

32     5336-3506319     Трубка

33     943.002.521.0     Клапан управления прицепом

34     64229-3506248-20     Трубка

35     54323-3506146-10     Трубка в сборе

36     53362-3506289     Трубка

37     64229-3506183-10     Трубка

38     64229-3506243-20     Трубка

39     64229-3506132-10     Трубка

40     53362-3506336     Трубка

41     53362-3506337     Трубка

42     53361-3506136     Трубка

43     64229-3506305     Трубка

44     53362-3506188     Трубка

45     11-3518010     Клапан ускорительный

46     53361-3506158     Трубка

47     53361-3506280     Трубка

48     5336-3519200     Камера тормозная задняя

48     5336-3519200     Камера тормозная задняя

49     500-3506060-Б2     Шланг в сборе

50     100-3533010     Регулятор тормозных сил

51     64226-3521110     Головка соединительная

51     64226-3521110     Головка соединительная

52     014-018-25-2-3     Кольцо уплотнительное

53     375960     Шайба

54     250636     Гайка М16х1,5-6Н

55     250159     Шайба 16

56     63031-3521050     Кронштейн

57     401509     Ниппель

58     201497     Болт М10-6gх25

59     252136     Шайба 10 ОТ

60     252536     Гайка М10-6Н

61     64221-3537020-20     Трубка

62     961.702.005.0     Кран тормозной

63     64229-3506184-20     Трубка

64     64229-3506139-20     Трубка

65     100-3537110     Кран тормозной

66     16. 3741000     Клапан пневмосигнала

67     100-3562010     Клапан двухмагистральный

68     64226-3570240-10     Трубка

69     64226-3570212-10     Трубка

70     54325-1115042     Трубка

71     5551-1115040     Трубка

72     6303-3506183     Трубка

73     64229-3506194     Трубка

75     53362-3506289     Трубка

76     64229-3506243-20     Трубка

Ссылка на эту страницу: http://www.kspecmash.ru/catalog.php?typeauto=2&mark=11&model=96&group=138

Принцип работы тормозных механизмов автомобиля МАЗ

Тормозные механизмы — барабанного типа с двумя внутренними колодками и легкосъемным тормозным барабаном. На автомобилях, оборудованных АБС, в тормозных колодках заднего моста (напротив зацепов стяжной пружины) выполнены специальные отверстия для обеспечения снятия или замены тормозных колодок без разборки колесной передачи.

На конце вала разжимного кулака установлен регулировочный рычаг (рис. 1) червячного типа, соединенный со штоком тормозной камеры.

Вращая ключом червяк 3 за шестигранную головку оси, можно поворачивать разжимной кулак, а следовательно, и развести тормозные колодки, уменьшив тем самым зазор между ними и барабаном.

Для поворота оси должна быть освобождена и сдвинута вверх пластина 7.

На автомобилях может быть установлен регулировочный рычаг со встроенным автоматическим регулятором (рис. 2).

Для предотвращения попадания смазки в тормозные механизмы в кронштейнах разжимных кулаков передних и задних тормозов установлены резиновые уплотнительные кольца.

Тормозные камеры — диафрагменные, предназначены для приведения в действие тормозных механизмов передних колес автомобиля при включении рабочей тормозной системы.

Тормозные камеры с пружинными энергоаккумуляторами (рис. 3) предназначены для приведения в действие тормозных механизмов колес заднего и среднего мостов при включении рабочей, стояночной и запасной тормозных систем.

При включении рабочей тормозной системы тормозные механизмы приводятся в действие штоками 10 диафрагменных тормозных камер, устройство и принцип работы которых практически не отличается от передних тормозных камер (подвод 11).

При включении стояночной тормозной системы сжатый воздух выпускается из полости под поршнем 6, который под действием силовой пружины 7 движется вниз и перемещает толкатель 4, последний через подпятник 9 воздействует на диафрагму 3 и шток 10 тормозной камеры, в результате чего происходит торможение автомобиля.

При выключении стояночной тормозной системы сжатый воздух подается под поршень 6 через подвод 12, который вместе с толкателем перемещается вверх, сжимая пружину и давая возможность штоку тормозной камеры под действием возвратной пружины 1 вернуться в исходное положение.

При торможении запасной системой воздух из цилиндров энергоаккумуляторов выпускается частично, в меру необходимой эффективности торможения автомобиля, что соответствует промежуточным положениям рукоятки крана управления. Таким образом, от величины угла поворота рукоятки крана зависит эффективность торможения.

Замена накладок

Тормозные колодки состоят из двух частей: металлического корпуса и фрикционной накладки. В прошлом, около 40 лет назад, накладки изготавливались из асбестосодержащего материала, который приклепывался к металлической части. Срок службы этих деталей был низким — 40-50 000 км. Сегодня используются новые фрикционные материалы, которые могут прослужить без замены 180-200 000 км. Поэтому нет смысла заменять тормозные колодки, и колодки заменяются в комплекте.

После снятия тормозного барабана необходимо выполнить следующие действия для демонтажа его компонентов:

Если вы решили заменить только фрикционные накладки, необходимо дополнительно выполнить перечисленные действия:

Устанавливаемый материал должен быть толщиной не менее 7 мм с зазором 3,5 мм между фрикционной накладкой и головкой заклепки. Зазор между фрикционным материалом и корпусом колодки должен быть не более 0,1 мм. Эти работы могут быть выполнены на тисках без использования специальных инструментов, с соблюдением необходимых допусков и размеров.

Виды системы

Кроме этого, необходимо также упомянуть и о наличии тормозной системы для полуприцепа, которая оснащается специальными пневматическими приводами, предназначенными для работы прочих систем, работающих на сжатом воздухе.

Их преимуществом является то, что она останавливает все имеющиеся колеса МАЗ. Наличие пневматического привода с раздельным торможением дает возможность остановить пару передних и задних колес.

Основная функция запасных тормозов и стояночных заключается во влиянии на механизмы мостов, срабатывающие в результате воздействия напружинных энергоаккумуляторов и камер, которые включаются водителем транспортного средства при помощи специального крана, расположенного в кабине.

Стояночная система остановки считается дополнительной, и ее используют в крайнем случае к примеру, когда не срабатывают или отказывают по ряду причин рабочие тормоза. Во время ее задействования необходимо рукоятку крана расположить таким образом, чтобы она находилась в крайнем положении.

Воздух, сжимающий пружины, поступает в атмосферу, и начинают работать другие механизмы, которые и включают ручник. В то время, когда включается запасная система торможения, рукоятка управляющего крана должна находиться посредине, дополнительные усилия по ее перемещению предпринимать не нужно

Важно знать, что в случае с увеличением оборотности рукоятки сила торможения возрастает благодаря уменьшению воздуха, влияющего на пружины

Вспомогательное торможение

Подобный вид системы работает благодаря задействованию газов, попадающих в автомобильную систему. Ее основная функция состоит в том, чтобы останавливать и удерживать МАЗ на крутых дорогах.

Она совмещается со стояночной для большего удобства и дополнительной надежности. Вспомогательный тормоз – это специальный замедлитель для моторопневматического типа. Полуприцепный привод притормаживания сооружен из элементов двух- и одного проводов. В зимнее время можно столкнуться с тем, что происходит заморозка конденсата, особенно это относиться к крупногабаритным транспортным средства, таким как МАЗ, но и здесь разработчики все продумали и обезопасили автомобиль, внедрив предохранитель, который устраняет подобную проблему.

В транспортном средстве также присутствует установка, позволяющая уменьшать движение на трассе. Она состоит из специального цилиндра и клапанной системы. Ко всему этому присоединяется противобуксовочная связь. Для включения необходимо воспользоваться специальной кнопкой.

Противобуксовочная и система ограничения скорости помогают в подаче сжатого воздуха, который поступает благодаря пропорциональному клапану

Важно учитывать, что во время одновременного торможения МАЗ также останавливается и полуприцеп, ведь эти системы взаимосвязаны

Механизмы тормозов

Все модели МАЗ имеют барабанные механизмы, в диаметре составляющие 42 сантиметра, ширина которых равна шестнадцать сантиметров. Кроме этого, система имеет еще и двухконтурный пневмопривод. Камеры тормозов, которые находятся в задней части тягача, имеют энергоаккумуляторы пружинного вида.

Ручник

Тормозной кран – специальный привод, который необходим для того, чтобы подавать воздух в камеры и воздействовать на педаль остановки. К примеру, МАЗ-500А имеет комбинирований кран, который работает одновременно с прицепом и помогает в его торможении. Такой кран оснащён двумя цилиндрами. Первый необходим для того, чтобы управлять тормозами для прицепа, второй помогает в торможении самого грузового автомобиля.

Системы привода остановки на прицеп имеет определенные особенности, которые заключаются в том, в момент увеличения давления до граничной отметки в 0,48-0,53 МПа происходит растормаживание колес, во время его уменьшения, наоборот, затормаживание.

Тормозной кран оснащен цилиндрами, в которых находятся проштампованные поршни, окруженные манжетами из резины, расположенные на шпоках. Сзади кранового корпуса находятся резиновые клапаны, которые выполняют двойную работу.

Автовладелец должен знать, что для того, чтобы прицеп не наехал на транспортное средство или не занесло задний мост прицепа, и в результате МАЗ не сложился пополам, важно следить за правильным торможением колес прицепа, а потом уже автомобиля

В подобном случае рекомендуется для изменения величины опережения акцентировать внимание на прицепные тормоза и при помощи режимного кольца произвести регулирование натяжения

Во время работы режимного кольца посредством болта через регулировочную втулку можно получить осевое перемещение. Подобные действия изменяют пружинное натяжение и втулка послабляется.

Во время выбора режимного кольца и пружин необходимо установить взаимосвязь и привести в норму давление в камерах тормозов транспортного средства. Постоянные значения в полостях с течением времени меняются, секции в кране перемещаются во время изменения педали тормоза, то есть после его перестановки с одного положения в другое, но, несмотря на все это, соотношение остается в неизменном виде.

Во время остановки транспортного средства происходит передача усилия от стояночного рычага в район верхнего цилиндрического поршня, прицеп притормаживает точно таким же образом, как и в момент педального нажатия. Автовладельцы должны помнить о том, что полуприцепы и прицепы могут быть оснащены воздушным ресивером, с помощью которого происходит поступление сжатого воздуха в автомобильные магистрали. Не менее важная деталь: прицеп имеет установленный воздухораспределитель, а кран, отвечающий за торможение, имеет тесную взаимосвязь с воздухораспределителем на нем.

Обслуживание тормозной системы

Каждый владелец МАЗ должен знать некоторые основные правила внесезонного обслуживания своего транспортного средства, чтобы предотвратить замерзание отдельных его частей и механизмов, речь пойдет о пневматическом приводе.

  1. Нужно хорошо продувать водоотделитель, чтобы в нем не замерзала жидкость.
  2. Тщательно чистить отстойник водоотделителя и противозамерзателя, в который необходимо залить немного спирта.
  3. Не забыть поставить ручку противозамерзателя вверх.

Привод тормозов грузового транспортного средства не подвергается постоянному обслуживанию или регулированию, но при появлении малейшей неисправности его необходимо срочно заменять, дефекты устранить и сделать это не самостоятельно, а под контролем специалиста. В противном случае при неправильной установке или ошибке на дороге может возникнуть аварийная ситуация, последствия которой будут плачевными

Важно в профилактических целях отправляться в автосалон для того, чтобы провести проверку диагностику всей сложной системы МАЗ

Способы устранения поломки

Устранение неисправности — процесс простой и вполне доступный даже для начинающих водителей (автор видео — КВ Автоэлектрик).

С помощью мультиметра нужно поиграться с проводкой. Поврежденные или сломанные секции должны быть полностью заменены или заварены. Если на контактах остались следы окислительных процессов, их необходимо зачистить.

Если светодиоды перегорели, их следует заменять парами. Если переключатель вышел из строя, его необходимо заменить новым, так как он не подлежит ремонту. Перед заменой выключите автомобиль, сняв отрицательную клемму аккумуляторной батареи. Затем отсоедините силовые кабели от коммутатора. Далее нужно ослабить контргайку и открутить основную гайку, крепящую переключатель к кронштейну.

Замена выключателя стоп-сигнала

Перед установкой новой лягушки необходимо проверить ее работоспособность. Это можно сделать с помощью омметра. Подключаем прибор к прибору и измеряем сопротивление. Когда контакт замкнут, сопротивление должно быть равно нулю. При нажатии на шток контакты должны размыкаться, сопротивление при этом стремится к бесконечности.

Ремонт тормозов автомобиля МАЗ

Наибольшему износу в рабочих тормозах подвержены фрикционные накладка поверхности барабанов, а также втулки и шейки разжимных кулаков и оси колодок

Разборка тормоза передних колес приведена в статье «Ремонт передней оси и рулевых тяг МАЗ».

Толщина накладок должна быть не менее 7 мм при запасе накладки 1 мм до контрольного буртика или головки заклепки. На поверхности накладки не допускаются трещины, выкрашивания и сколы.

Установку новых накладок и приклепку их к колодкам производите в специальном приспособлении, обеспечивающем плотное прилегание накладки к поверхности колодки. Местный зазор между колодкой и накладкой не должен быть более 0,1 мм.

Форма заклепки, ее размеры, а также размеры отверстия под заклепку в накладке показаны на рис. 1.

Клепка производится со стороны колодки, причем головка заклепки должна лежать на оправке, обеспечивающей головке сохранение формы в процессе клепки.

Клепка может быть выполнена в тисках с помощью простейшего инструмента.

После приклепки накладок колодки в сборе с накладками должны быть обработаны попарно по наружному диаметру до номинального размера, если барабан не растачивался под ремонтный размер.

Если же барабан растачивался под один из ремонтных размеров, то колодки в сборе с накладками должны быть обработаны под такой же номер ремонтного размера (см. таблицу).

Обработка колодок производится на токарном станке с помощью специальной установки, обеспечивающей правильное расположение пары колодок.

На автомобилях оборудованных АБС, обработку накладок необходимо производить на передней оси иди заднем (среднем) мосту с применением станка модели F — 306 фирмы HUNGER (Германия) или аналогичном.

Схема обработки показана на рис. 2 и 3. Базами для обработки являются поверхности А и Б фланца ступицы колеса или цапфа ступицы.

До обработки тормозов необходимо проверить биения базовых поверхностей относительно оси вращения допустимые биения:

— поверхности «А» — 0,2 мм;

— поверхности «Б» — 0,1 мм.

Если биение базовых поверхностей ступицы превышает допустимое, ступица подлежит замене.

Порядок обработки накладок следующий:

— зафиксировать неподвижно регулировочный рычаг на расстоянии Г = 90 мм от привалочной плоскости кронштейна крепления тормозной камеры при помощи приспособления;

— вращая шестигранник вала-червяка регулировочного рычага, установить размер «Д» между центрами осей роликов тормозных колодок, равный 95+1,0 мм (рис. 3);

— установить и закрепить центрирующий фланец обрабатывающего станка на фланец ступицы колеса, базируясь на поверхностях А и Б.

При использовании в качестве базы цапфы ступицы колеса — установить и закрепить на цапфе центрирующую муфту станка;

— обработать тормозные колодки.

Установка в один тормозной механизм (на один мост, на одну ось) тормозных колодок с накладками из разных материалов не допускается.

Износ шеек разжимных кулаков допускается до диаметра 39,75 мм, втулок разжимного кулака — до диаметра 40,10 мм.

При износе этих поверхностей свыше указанных шейки наваривают и обрабатывают под номинальный диаметр (40-0,75) мм, а втулки заменяют новыми.

Износ опорный шеек осей колодок допускается до диаметра 31,88 мм.

Сборку рабочего тормоза производите в обратном порядке. При установке колодок смажьте оси смазкой Литол-24.

После установки тормозного барабана на автомобиль необходимо проверить его биение относительно оси вращения, которое не должно превышать 0,2 мм. Если биение превышает указанную величину, тормозной барабан подлежит замене.

При установке регулировочного рычага смажьте шлицы разжимного кулака смазкой Литол-24 или УСсА.

На полноприводных автомобилях, оборудованных трансмиссионным стояночным тормозом, также подвергнуты износу накладки тормоза.

Требования к их состоянию такие же, как и к накладкам рабочих тормозов. Отличия состоят в том, что барабан имеет диаметр 300+0,15 мм, колодки имеют ширину 100-1,0 мм и они обрабатываются в диаметре 300-0,2 мм.

Форма заклепки, ее размеры, а также размеры под заклепку в накладке показаны на рис. 4.

Тормозной барабан на заводе после обработки балансируется статически. Допустимый дисбаланс — не более 50 гсм.

Отверстия сверлятся на реборде барабана глубиной не более 6 мм с минимальным шагом 20 мм.

Схема пневмосистемы МАЗ

Устройство тормозной системы МАЗ и как устранить ее неполадки

Тягачи модели МАЗ пользуются большой популярностью у автолюбителей благодаря своей надежности и приемлемой стоимости. Это автотранспортное средство изготавливается на специализированном заводе города Минск с 1988 года.

Автомобиль отличается большой кабиной и легкостью управления. В салоне есть два удобных мягких кресла. В случае необходимости кабину можно откинуть в заднее положение благодаря наличию гидроцилиндра, который включается ручным путем. Автотехника отличается повышенной надежностью, выносливостью особенно во время перевозки крупногабаритных грузов на дальние расстояния.

Тормозная система МАЗ выступает в качестве основной составляющей транспортного средства. В случае выявления в ней определенных неисправностей водитель теряет уверенность в собственной безопасности. В подобном случае не следует пренебрегать ремонтом и как можно быстрее обратиться за помощью к специалисту.

В автомобилях марки МАЗ присутствует одновременно четыре системы, которые достаточно тесно между собой переплетены. Среди них следует отметить:

  • Рабочую.
  • Запасную систему (включается в работу после поломки первой).
  • Стояночную систему (в случае с ее поломкой транспортное средство не будет стоять на одном месте и возникнут проблемы с парковкой).
  • Вспомогательную (глушит мотор).

Пневмосистема МАЗ | схема, неисправности

Список задач, которые «вынуждена» выполнять пневмосистема МАЗ, достаточно обширен, но для качественного результата работы ее состояние должно быть практически идеальным. Казалось бы, главное точно придерживаться всех предусмотренных техническим руководством обслуживающих и эксплуатационных правил, и все будет прекрасно. Вот только наличие суперответственного водителя, который в природе отсутствует как таковой, не гарантирует различных форс-мажорных обстоятельств. К тому же, есть ведь еще просто погода…

Большинству водителей, а тем более водителей-дальнобойщиков знакома ситуация, когда нужно отправляться в дорогу после стоянки, но вследствие ночных заморозков львиная доля агрегатов, работающих с пневматической системой, отказывается нормально функционировать. А все потому, что в самой пневматической системе замерз конденсат, и пока пневмосистему не отогреешь, поехать никуда не получится.

Кое-кто пытается избежать подобной неприятности, заливая в систему антифриз или спирт. Нужно признать, с конденсатом проблемы заканчиваются, вот только практически сразу начинаются другие проблемы. Дело в том, что пневмосистема не рассчитана на содержание подобных жидкостей, и даже самый малый, залитый в МАЗ объем стандартного антифриза или спирта, это верная смерть резиновых уплотнителей. Как результат, в скором времени вас ожидает потеря герметизации и низкая, а то и вообще нулевая эффективность работы самой пневмостистемы.

Консультация по техническим вопросам , приобретению запчастей 8-916-161-01-97 Сергей Николаевич

Вариантов два, но тот, что касается постройки на всех своих возможных маршрутах энного количества обогреваемых гаражей, отметаем сразу, как реально нереальный. А вот использование специального антифриза для автомобильных пневмосистем это уже правильный путь. Обычно, подобная жидкость поставляется в литровых бутылках, что очень удобно для использования. При ее использовании пневмосистема МАЗ не только никоим образом не страдает, но даже дольше служит – смесь определенных присадок, растворенных в изопропиловом спирте, служит неплохим смазочным материалом для подвижных частей системы. Но, как и в отношении любого подобного средства, нужно помнить о вероятности приобретения подделок, и том, что, использовав некачественную жидкость, вы, как минимум не избавитесь от конденсата, как максимум – испортите пневмосистему почище, чем антифризом из системы охлаждения.

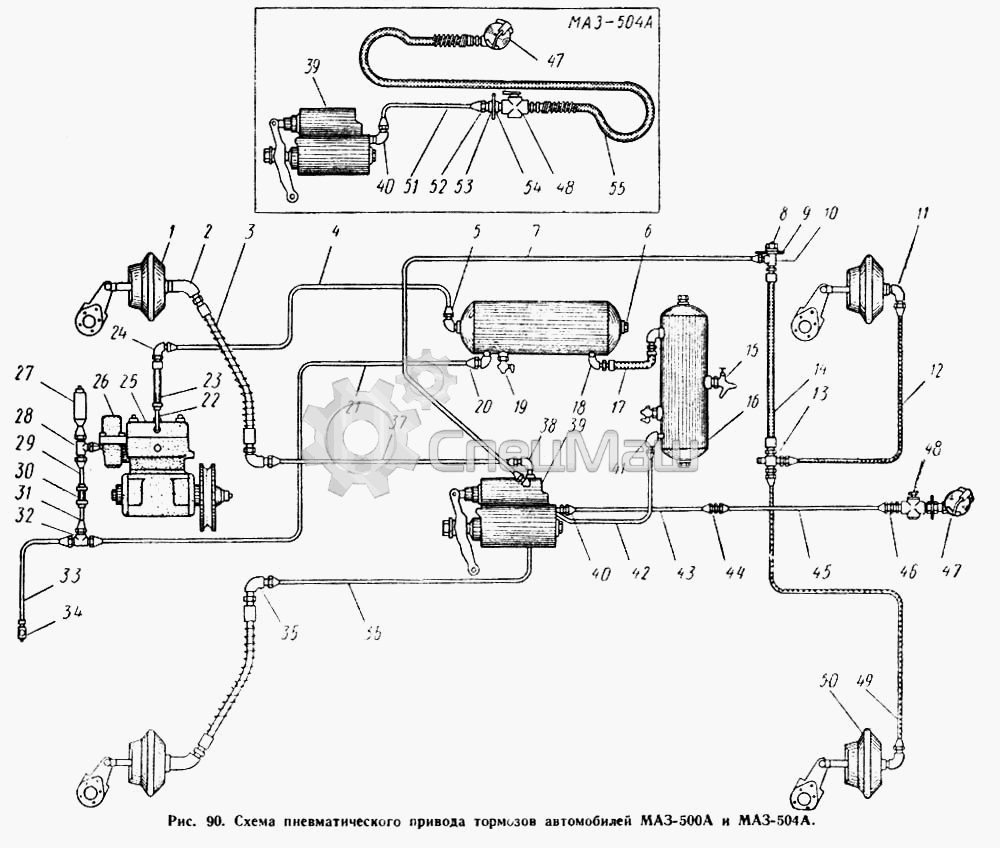

Схема пневмосистемы МАЗ

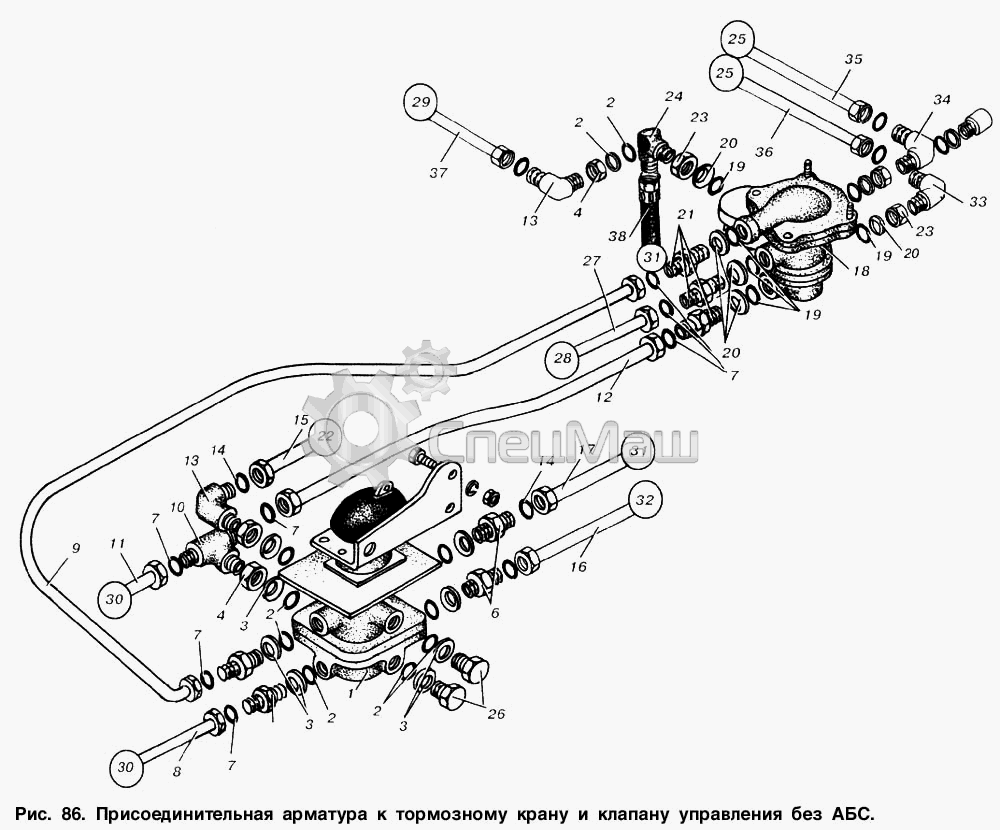

1 64229-3506130-10 Трубка 2 008-011-19-2-3 Кольцо уплотнительное 3 С40-3721000 Сигнал пневматический 4 504В-3506197-И Трубка со шлангом в сборе 5 012-016-25-2-3 Кольцо уплотнительное 6 6422-3506142-10 Трубка 7 64229-3506282-10 Трубка 7 64229-3506282-10 Трубка 8 6422-3506094 Шланг к тормозному крану 9 54323-3506134 Трубка 10 54323-3506112-20 Трубка 11 5336-3506187-01 Шланг 12 5549-3506187-02 Шланг 12 5549-3506187-02 Шланг 13 54323-3506184 Трубка 14 54323-3506194 Трубка 15 54323-3506193 Трубка 16 5336-3513015 Ресивер 16 5336-3513015 Ресивер 17 6303-3513015-10 Ресивер А40-280 17 6303-3513015-10 Ресивер А40-280 18 54323-3506158-10 Трубка 19 54323-3506136 Трубка 20 54323-3506240 Трубка 21 11-3518010 Клапан ускорительный 22 54323-3506188 Трубка 23 100.3562010 Клапан двухмагистральный 23 100.3562010 Клапан двухмагистральный 24 54323-3506180 Трубка 25 5434-3506098 Соединитель со шлангом 26 6422-3506085-01 Шланг 27 100-3533010 Регулятор тормозных сил 28 54323-3506289-10 Трубка 29 5336-3506085-01 Шланг к задним тормозам 30 54323-3506243-10 Трубка 31 943.002.521.0 Клапан управления прицепом 32 64229-3506132-10 Трубка 33 64229-3506183-10 Трубка 34 54323-3506146-10 Трубка в сборе 35 100-3514008 Кран с рычагом в сборе 36 64229-3506283-10 Трубка 37 100-3512010 Регулятор давления в сборе 38 100-3536010 Предохранитель против замерзания 39 943.702.120.0 Клапан четырехконтурный 40 11.3511010 Влагоотделитель в сборе 41 961.702.005.0 Кран тормозной 42 100-3537110 Кран тормозной 43 5336-3570234 Трубка 44 5336-3570230 Трубка 45 64221-3537020-20 Трубка 46 64229-3506139-10 Трубка 47 64226-3570240-10 Трубка 48 54323-3506248 Трубка 49 64226-3570212-10 Трубка 50 16.3741000 Клапан пневматический 51 5516-1115040 Трубка 52 64226-3506316 Трубка 53 64229-3506336-20 Трубка 54 64229-3506337-20 Трубка 55 100-3570210 Цилиндр 56 100-3519210-01 Камера тормозная передняя 57 5336-3519200 Камера тормозная задняя Ссылка на эту страницу: https://kspecmash.ru/catalog.php?typeauto=2&mark=11&model=26&group=152 www.kspecmash.ru

Электропроводка МАЗ – что чаще всего ломается?

Основными неисправностями данной системы являются:

Выход из строя лампочек в указательных устройствах.

В этом случае нужно проверить состояние реле, реостата, предохранительного устройства, а также проконтролировать надежность контактов в разъемах.

Отсутствие световой индикации при движении задним ходом.

Здесь возможно короткое замыкание и размыкание контактов. Нужно обязательно проверить лампочку и провода внутри колодки, подключить жгут к соответствующему датчику.

  • Стоп-сигналы могут не работать из-за обрыва цепи, замыкания, неисправности тормозных сигналов, перегорания лампочки.
  • При неисправности головного света следует проверить переключатель и реле.
  • Обогрев зеркал не срабатывает при износе предохранителя, повреждения деталей, контактов в разъемах.

Возможна и неисправность иного характера – постоянно горящие фары.

Причиной может быть ненадежный контакт в колодках, неисправный переключатель, дефекты реле. Указатели поворотов не горят, когда перегорают лампы, выходят из строя прерыватели и БКА.

Неисправности тахометра вызывают поломки датчика, перегорание предохранителя, нарушение контактов.

При проверке состояния электропроводки не следует снимать провода с аккумулятора. Функционирование систем контролируют специальными приборами.

Запчасти для электропроводки МАЗ – где купить?

Качественные комплектующие для данной системы грузового автомобиля вы можете заказать на нашем сайте.

В ассортименте – большой выбор элементов электрооборудования МАЗ по самым выгодным ценам с быстрой доставкой на дом.

Источник

Система управления пневмоподвеской МАЗ

При оборудовании автомобилей пневмоподвеской устанавливается система электронного управления ею типа ECAS (фирмы Wabco)

Система содержит микропроцессорный блок 18 (рисунок), расположенный под панелью приборов, пульт 19 дистанционного управления подвеской, установленный с левой стороны сидения водителя, блок электропневмоклапанов 17 и индуктивный датчик 16 положения подвески, установленный в задней части правого лонжерона рамы.

Контрольные лампы 8 и 9 (рисунок 2) с символами управления подвеской установлены на основном щитке приборов, переключатель 10 второго транспортного положения — на дополнительном щитке приборов с правой стороны от водителя.

Система имеет также диагностические линии, подключенные к диагностическому разъему 11.

Предохранители FU6, FU7 системы управления подвеской установлены в блоке предохранителей (рисунок 3), который расположен на коммутационной плате электронных блоков АБС.

Расположение кнопок на пульте дистанционного управления показано на рис. 2

Схема электрическая соединений элементов системы приведена на рис. 3.

autoruk.ru

Стоимость работ

Цена
Регулировка тормозов 1 100 руб.

Записаться на сервис

Цены, указанные на сайте, не являются окончательными и могут изменяться как в большую так и в меньшую сторону.

Сейчас действует 2 специальных предложения и акции

  • Грузовой автосервис «СТ Сервис»
  • Технический — Ваш надежный помощник, в случае если вашему грузовому автомобилю требуется ремонт или техническое обслуживание в гарантийный и послегарантийный период эксплуатации.
  • 9 лет на рынке
  1. Удобное расположение
  2. на севере Москвы Подробнее

Возможность вашего присутствия рядом с автомобилем во время проведения ТО или ремонта

  • Удобная комната ожидания с кондиционером, кофейным аппаратом
  • и бесплатным wi-fi

Оборудование и цеха

Стенд TS 1500 CAORLE для проточки тормозных барабанов и тормозных дисков.

Стенд для испытания и регулировки механических форсунок

Стенд для испытания и регулировки топливных насосов высокого давления (ТНВД)

9 постов оборудованных для ТО

Bosch EPS205 — стенд для проверки форсунок Common Rail

CR-NeXT — комплекс для ремонта и регулировки форсунок

MP-250 SASH — cтанок для восстановления клапана форсунки

Сертификаты на выполнение сервисных работ Техническим

В грузовом автосервисе «СТ Сервис» обслуживают грузовики:

Подводя итоги

Многих на приобретение данного авто подвигают многочисленные положительные отзывы о грузовике от владельцев. Наибольшего восхищения заслуживает привлекательный внешний вид, небольшие габариты, грузоподъемность, за рулем данного авто очень комфортно и солидно сидеть. Также привлекает оптимальное сочетание ценовой расценки и качества грузовика. Практически все отмечают идеальную управляемость МАЗами, они получают самое настоящее удовольствие от рабочего процесса на данной машине. Стандартные работы можно выполнять с оптимальным уровнем управления и одновременного комфорта.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
МотоТех-Прайд
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
