Citroen c4

Блоки с предохранителями под капотом

Находится рядом с аккумуляторной батарей. Для доступа к блоку предохранителей в моторном отсеке отсоедините и снимите защитную крышку.

Вариант 1

Описание

• F1 15A Компьютер управления двигателем — блок защиты и распределения электропитания
• F2 5A Электрический блок управления группой электровентилятора
• F3 5A Компьютер управления двигателем
• F5 15A Компьютер управления двигателем
• F6 20A Компьютер управления двигателем — топливный насос с датчиком уровня топлива
• F7 10A Компьютер управления двигателем
• F8 10A Компьютер управления двигателем
• F10 5A Защитный контактор системы круиз-контроля — компьютер автоматической коробки передач
• F11 15A Левая фара — правая фара — ионизатор
• F14 25A Компрессор кондиционера
• F15 5A Механизм электронасоса усилителя рулевого колеса
• F17 10A Внутреннее зеркало заднего вида с электрохромным покрытием — плата управления стеклоподъемником / наружным зеркалом заднего вида двери водителя
• F19 30A Малая / большая скорость работы очистителя ветрового стекла
• F20 15A Насос омывателя ветрового стекла
• F21 20A Насос омывателя фар
• F22 15A Звуковой сигнал
• F23 15A Правая фара
• F24 15A Левая фара
• F26 10A Компрессор кондиционера
• F29 30A Стартер

Отдельно (с нижней стороны блока) располагаются следующие предохранители:

F10 5A Группа управления автоматической коробкой передач F11 5A Реле shift-lock F12 15A Компьютер автоматической коробки передач

Вариант 2

Схема

Обозначение

1. 20 А Управление работой двигателя, электровентилятор системы охлаждения двигателя
2. 15 A Звуковой сигнал
3. 10 А Омыватели ветрового и заднего стекол
4. 20 А Омыватель фар
5. 15 А Топливный насос
6. 10 А АКП, ксеноновые лампы, управляемые фары, электромагнитный клапан прокачка адсорбера
7. 10 А Калькуляторы ABS/ESP, усилитель рулевого управления
8. 25 А Стартер
9. 10 А Блок дополнительного подогрева (дизельный двигатель), датчик уровня охлаждающей жидкости
10. 30 А Электромагнитный клапан двигателя, датчик наличия воды в топливе, калькулятор двигателя, форсунки, катушка зажигания, лямбда-зонд, электромагнитный клапан прокачки адсорбера (автомобили с двигателями 1.4i 16V и 1.6i 16V)
11. 40 А Нагнетающий вентилятор, кондиционер
12. 30 А Передний стеклоочиститель
13. 40 А Блок BSI
14. Не используется
15. 10 А Правая фара дальнего света
16. 10 А Левая фара дальнего света
17. 15 А Левая фара ближнего света
18. 15 А Правая фара ближнего света
19. 15 А Калькулятор двигателя (автомобили с двигателями 1.4i 16V и 1.6i 16V)
20. 10 А Электромагнитные клапаны двигателя
21. 5 А Реле элекровентилятора системы охлаждения двигателя, системы изменения фаз газораспределения

Вариант 3

Схема

Расшифровка

1. (20A) (Блок управления двигателем – Группа вентилятора двигателя).
2. (15A)(Звуковой сигнал).
3. (10A)(Передние и задние стеклоомыватели).
4. (20A(Смыватель фар).
5. (15A)(Топливный насос).
6. (10A)(АКП – Ксенон – Регулирующиеся фары – Электроклапан прочистки абсорбера (двигатель 2.0).
7. (10A)(Блоки управления ABS/ESP – Усилитель руля).
8. (20A)(Стартер).
9. (10A)(Блок управления дополнительного обогрева (дизель) – Контактор уровня охлаждающей жидкости).
10. (30A)(Электромагнитный клапан двигателя – Датчик наличия воды в дизтопливе – Блок управления двигателем – Инжекторы – Катушка зажигания – Датчик кислорода – Электроклапан прочистки абсорбера(двигатели 1.4 и 1.6).
11. (40A)(Воздушный вентилятор – Кондиционер).
12. (30A)(Передний стеклоочиститель).
13. (40A)(Интеллектуальный коммутационный блок).
14. (30А)(Воздушный компрессор(на двигателе 2.0).

Макси предохранители

Эти предохранители выполнены в виде плавких вставок, и находятся внутри блока.

MF1 30 А / 50 А Электровентилятор системы охлаждения двигателя MF2 30 A Питание насоса ABS/ESP MF3 50 А Калькулятор ABS/ESP MF4 80 А Блок BSI MF5 80 А Блок BSI MF6 10 А Блок предохранителей в салоне MF7 20 А Диагностический разъем/ Насос для подачи добавки в дизтопливо MF8 Не используется

Схема блока

Назначение

• F1 Не используется
• F2 30 A Коробка передач (механическая с электронным управлением или АКП)
• F3 Не используется
• F4 Не используется
• F5 80 А Электронасос усилителя рулевого управления
• F6 70 А Блок подогрева (дизельный двигатель)
• F7 100 А Блок защиты и коммутации
• F8 Не используется
• F9 30 А Узел электронасоса механической коробки передач с электронным управлением
• F10 30 А Электродвигатель системы Valvetronic

Блок предохранителей и реле Citroen C4

Блок предохранителей и реле Citroen C4 c 2004 по 2010

Один из блоков реле и предохранителей в автомобиле Ситроен Ц4, расположен в салоне

Расположение в блоке предохранителей и реле

Расшифровка предохранителей

Маркировка	Номинальный ток	Функции
F1	15 A	Стеклоочиститель
F2	30 A	Центральный замок — Суперблокировка
F3	5 A	Подушки безопасности
F4	10 A	Диагностический разъем — Выключатель стоп-сигнала — Зеркало заднего вида с электрохромным покрытием — Фары с отклоняемым световым пучком — Система динамической стабилизации (ESP) Датчик уровня воды — Присадки к дизельному топливу — Усилитель руля — Контактор педали сцепления (ESP, круиз-контроль и ограничитель скорости)
F5	30 A	Передние стеклоподъемники
F6	30 A	Задние стеклоподъемники
F7	5 A	Внутреннее освещение
F8	20 A	Автомагнитола — NaviDrive — Органы управления на рулевом колесе — Дисплей — Охранная сигнализация — Электророзетка 12 в — Разъем прицепа
F9	30 A	Предохранитель прикуривателя ситроен с4.
F10	15 A	Датчики давления в шинах — BVA — Тормоза
F11	15 A	Противоугонная блокировка рулевого управления — Диагностический разъем — Сажевый фильтр
F12	15 A	Электрорегулировки сидений — Сигнал предупреждения о непреднамеренном пересечении линий разметки
F13	5 A	Датчик дождя — Датчик освещенности
F14	15 A	Кондиционер — Панель приборов — Тахометр — Подушки безопасности — Разъем прицепа — Телефон Bluetooth
F15	30 A	Центральный замок — Суперблокировка
F16	SHUNT
F17	40 A	Обогрев заднего стекла
F29	20 А	Обогрев сидений
F30	NU
F31	NU
F32	NU
F33	5 А	Система помощи при парковке, автоматическое включение стеклоочистителя и освещения, электропривод сиденья пассажира, AFIL, усилитель Hi-Fi
F34	5 А	Прицеп
F35	NU
F36	20 А	Усилитель Hi-Fi
F37	10 А	Кондиционер, комплект для обеспечения освещенности
F38	30 А	Электропривод сиденья водителя
F39	5 А	Лючок заправочной горловины топливного бака
F40	30 А	Электропривод сиденья пассажира, панорамная крыша

Блок предохранителей в моторном отсеке Citroen C4.

Расшифровка.

Маркировка	Номинальный ток	Функции
F1	20 A	Калькулятор управления двигателем — Калькулятор — Группа вентилятора двигателя
F2	15 A	Звуковой сигнал
F3	10 A	Передние и задние стеклоомыватели
F4	20 A	Омыватель фар
F5	15 A	Топливный насос
F6	10 A	BVA
F7	10 A	Калькулятор ABS/Калькулятор ESP
F8	15 A	Стартер
F9	10 A	Блок подогрева — Контактор уровня охлаждающей жидкости
F10	30 A	Электромагнитный клапан двигателя — Датчик наличия воды в дизтоплива — Калькулятор Калькулятор управления двигателем — Инжекторы — Катушка зажигания — Датчик кислорода
F11	40 A	Воздушный вентилятор — Кондиционер
F12	30 A	Передний стеклоочиститель
F13	40 A	Интеллектуальный коммутационный блок
F14	30 A	Воздушный компрессор (на двигателе 2.0i 16V)

Предохранители Citroen C4 1

Bear Если двигатель более менее свежий то такое…. Bear Почему это вас удивляет? Уровень масла проверяли? Тип масла проверяли?

предохранители ситроен с4 2006 Расскажите какая коробка. Ольга поставила машину на парковку и почему-то загарелись задние фары. Валера По поводу эксплуатации ситроенов в мороз здесь…. Ильдус Датчик термостат надо менять, и всё. У меня точна также было холодным со второва раза заводится горячим с первого раза заводится, под датчиком находится шайба…. Предыдущая хозяйка ни как не вкладывалась в него, выжала все соки и решила…. Можно поездить на повышенных оборотах и заправиться на хорошей АЗС когда бензин почти кончится.

Разочаровывать меня в последнее время машинка начала. Помогите советом, что делать. Утром завожусь нормально, минут …. У меня проблема точь-в-точь. Судя по времени Вашего обьявления, Вам надеюсь удалось решить эту поломку. У меня она только возникла с 29 октября…. Сергей, если я правильно поняла то у вас таже проблема,что и моя??

Владислава Здравствуйте! У меня — Не знаю что и делать Вам при предохранители ситроен с4 2006 перепутали разъемы. Юрий Требуеться замена омывателя лобового стекла. Мотор один на лобовое и на задок.

Рубрика «Cитроен»

Когда насос забиваеться требуеться его замена. Как вариант можно попробовать его…. Сергей Лампоча уровня масла не показывает ОК! Уровень масла в норме! Посоветуйте брать….

Ситроен С4 — блоки с предохранителями и реле

Впрочем какая разница, однозначно диагностика нужна. Здесь преимущественно представлены силовые предохранители, ответственные за работу силового агрегата. Вариант Расположение модулей в салоне неизменно.

Для доступа к устройству необходимо снять защитную крышку в левой предохранители ситроен с4 2006 части приборки. Система в машине продумана. Позиция актуальна для большинства модификаций машины.

За питание отвечают моторные элементы 14 и 26 в первом варианте исполнения и 11 во втором. Также присутствуют 2 предохранителя в салоне — 14 и 37 для муфты компрессора и аппаратуры управления. Все плавкие элементы смонтированы в моторном отсеке автомобиля.

Действия в чрезвычайных ситуациях Citroen C4. Замена предохранителей Citroen C4

Для более современных предохранители ситроен с4 2006 последних лет актуально размещение на позициях 8 и 9.

В зависимости от комплектации машины и ее предохранители ситроен с4 2006 выпуска, место установки предохранителя может значительно отличаться. Для поколения до года, деталь монтировалась на позиции 29 под капотом. После рестайлинга место монтажа изменилось — 8. Отдельно следует рассмотреть элементы, смонтированные на плюсовой клемме АКБ. Здесь устанавливаются вставки, ответственные сразу за несколько агрегатов или высоконагруженные аппараты.

Система на автомобиле не отличается повышенной сложностью или запутанной конструкцией. За работу модуля отвечает вставка Б7, установленная под капотом машины. Электропривод сиденья, система предупреждения о непроизвольном пересечении линии дорожной разметки, система помощи при парковке.

Датчик дождя, датчик освещенности, механическая 6-ступенчатая коробка передач с электронным управлением, коммутационный блок двигателя. Кондиционер, комбинация приборов, тахометр, подушки безопасности и предохранители ситроен с4 2006 ремней безопасности, коммутационный блок прицепа, комплект беспроводной связи Bluetooth. Электромагнитный клапан двигателя, датчик наличия воды в топливе, калькулятор двигателя, форсунки, катушка зажигания, лямбда-зонд, электромагнитный клапан прокачки адсорбера автомобили с двигателями 1.

Мультимедийные средства, зеркало предохранители ситроен с4 2006 вида с электрохромовым покрытием, сажевый ильтр, диагностический разъем, кондиционер, ручка корректора положения фар по вертикали. Многофункциональный дисплей, автомагнитола, управление на рулевом колесе, мультимедийные средства, система обнаружения падения давления в шинах, охранная сигнализация, прицеп. Мультимедийные средства, передний вольтовый разъем, переносная лампа багажника, автомагнитола. Система помощи при парковке, автоматическое включение стеклоочистителя и свещения, электропривод сиденья пассажира, система предупреждения о непреднамеренном пересечении линий, усилитель Hi-Fi, прицеп.

Электрическая схема автомобиля CITROEN C4

Предлагаем всем автовладельцам Ситроен С4, схемы электрооборудования на CITROEN C4. Все материалы и схемы находятся в нескольких архивах. Некоторые электросхемы, в частности блоки реле и предохранителей авто, можно посмотреть на картинках ниже. В данном руководстве вы найдете полные технические характеристики автомобиля, схему электропроводки, устройство кузова и трансмиссии, а также всё о двигателе машины. Инструкция полностью рассматривает элементы электроники, приборную панель и элементы управления, рассказывает, как использовать те, или иные переключатели, расположенные во внутреннем пространстве салона.

Блок предохранителей на автомобиле «Ситроен С4»

Citroen C4, как и любой другой современный автомобиль, оснащен множеством электрических, электромеханических и электронных компонентов. Все они включены в единую электрическую схему автомобиля и защищены специальными защитными элементами — предохранителями.

Одним из важнейших эксплуатационных требований, предъявляемых потребителями ко всем транспортным средствам, являются:

• свободный доступ к предохранителям;
• возможность быстрой замены в случае выхода из строя предохранителя.

Чтобы обеспечить надежную защиту электрических цепей автомобиля Citroen C4, разработчики постарались оснастить его достаточно большим количеством предохранителей, предварительно разделив их на 4 функциональные группы. Конструктивно они расположены в разных местах:

• в салоне автомобиля — 2 блока;
• в моторном отсеке — 1 блок;
• на батарею — 1 блок.

Важно! В зависимости от года выпуска, модели и оснащения автомобиля из модельного ряда Citroen C4 номинальный ток предохранителей и защищаемых ими цепей может отличаться друг от друга

Блок 1032

Блок предохранителей 1032 устанавливается непосредственно на аккумулятор.

Его предохранители защищают цепи питания наиболее энергоемких потребителей. Номинальный ток и маркировка некоторых из них показаны ниже.

Схема подключения блока предохранителей Citroen 4C 1032 представлена ​​ниже.

На автомобилях семейства Citroen C4 можно встретить блоки предохранителей и других конструкций, например:

Назначение и номинальные значения тока установленных в них предохранителей:

Маркировка	Номинальный ток, А	Защита силовой цепи
F1	отсутствующий
F2	тридцать	Механическая коробка передач с электронным управлением
F3	отсутствующий
F4	отсутствующий
F5	80	Насос электроусилителя руля
F6	70	Блок управления перегревом дизельного двигателя
F7	100	Узел коммутации и защиты
F8	отсутствующий
F9	тридцать	Электронасос с механической коробкой передач с электронным управлением
F10	тридцать	Электродвигатель Valvetronic

Блок PSF1

Блок предохранителей PSF1 на Citroen C4 устанавливается в правом углу моторного отсека автомобиля (со стороны переднего бампера) и защищает электрические цепи большинства электронных и электромеханических устройств от перегрузки или короткого замыкания.

Конструктивно все элементы внутри PFS1 хранятся в пыле- и влагозащищенном корпусе, поэтому для доступа к ним необходимо снять верхнюю крышку корпуса. Под крышкой находятся предохранители:

Кроме того, в блок Citroen C4 MFRM входят элементы предохранителей:

Маркировка	Номинальный ток, А	Защищенные узлы и устройства
F10	5	Управление автоматической коробкой передач
F11	5	Реле дистанционного ключа
F12	15	Компьютер автоматической коробки передач

Высокая надежность электрической схемы Citroen C4 обеспечивается наличием так называемых максифусов. Они, как и обычные предохранители, расположены в корпусе устройства PSF1. Их основное предназначение — защита цепей питания наиболее ответственных узлов автомобиля:

Предохранители в салоне «Ситроен С4»

Предохранители Citroen C4, расположенные в салоне автомобиля, находятся слева от водителя под панелью приборов. Доступ к ним закрывается декоративной крышкой. Чтобы открыть эту крышку, вам понадобится:

• освободить защелки, за что потянуть сверху;
• снимаем крышку;
• повернуть 2 болта на 1/4 оборота и откинуть блок. К задней части рамки прикреплен специальный пинцет, с помощью которого можно легко разобрать любые предохранители.

Предохранители спрятаны под крышкой, конструктивно разделены на 2 блока, обозначенных на электросхеме автомобиля как BSI2010 и BFH3. Блок BFH3 расположен под блоком BSI2010.

Блок BSI2010

Назначение и номинальный ток некоторых предохранителей указаны в таблице.

Маркировка	Номинальный ток, А	Защищенные узлы и устройства
F6A	15	Автомобильное радио
F6B
F19	5	Панель управления
F20
F25	5	Воздушная подушка
F28A	15	Дополнительное мультимедийное оборудование
F28B
F32	10	Камера заднего вида

Замена предохранителей

Перед заменой перегоревшего предохранителя необходимо:

• выключить зажигание и отключить всех потребителей электроэнергии;
• по таблицам и схемам, приведенным в руководстве по эксплуатации, определите сгоревший элемент;
• выявить и устранить неисправность, которая привела к выходу из строя предохранителя.

Совет:

Используйте специально разработанный пинцет для извлечения предохранителей из розеток.

Для замены перегоревшего элемента используйте только новые предохранители того же номинала или цвета. Установка неправильного предохранителя может повредить или даже воспламенить любой электромеханический или электронный узел.

Где находятся предохранители на Ситроен Берлинго

Citroen berlingo — блоки предохранителей и реле

Citroën Berlingo — легкий коммерческий автомобиль, выпускаемый в различных модификациях и комплектациях с 1996 года. Вид сверху. Где предохранители Toyota Highs. Запалы кто знает где посмотреть гиперссылки на сайт autopeople.ru. Предохранители Citroen Berlingo со схемами и описанием.

Странно, но в книге я не нашел где пердоханитель по габаритам, но судя по тому, что предохранители на левой и правой фарах разные и при перегорании только один работать не будет. Полная информация о предохранителях и реле Citroen berlingo с описанием цепей. Предохранители прикуривателя.

Первое поколение вышло на рынок в 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007 годах. Кто знает, где расположены предохранители стеклоподъемников? В одно мгновение перестали работать окна и дверные замки. Они расположены справа и как эти предохранители меняются, если у Citroen berlingo.

После полного обновления второе поколение работало в 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 и до сих пор. Следовательно, я не знаю где предохранители только у спецов ситроен проц. Справа от масляного фильтра, где расположены датчики Kia, находится датчик расхода воздуха на Kia.

Представляем информацию по всем предохранителям и блокам реле для Citroen Berlingo 1 и 2 поколения с подробным описанием схем.

Основные блоки предохранителей для двух поколений:

• слева под приборной панелью (под крышкой);
• в моторном отсеке (возле АКБ под защитной крышкой).

Главный блок с предохранителями и реле

1. F1 20A Управляющий компьютер электродвигателя — питание электрического блока управления двухскоростного блока электровентилятора.
2. Зуммер F2 15A.
3. Шайба передняя и задняя F3 10A.
4. F4 20A омыватели фар.
5. Аккумулятор F5 15A Система подогрева топлива DV6 — топливный насос TU5JP4.
6. F6 10A после контакта, компьютер и двойное реле для систем ABS / ESP — Датчик угла поворота рулевого колеса — Датчик ускорения системы контроля устойчивости гироскопа — Механизм насоса гидроусилителя рулевого управления.
7. F7 10A Контакт датчика тормоза — концевой выключатель педали сцепления.
8. Пусковая катушка F8 25A.
9. F9 10A после контакта, модуль блокировки 3 реле — электродвигатель регулировки угла наклона фар.
10. F10 30A Управление катушкой зажигания TU5JP4 — Управление форсункой TU5JP4 — питание электромагнитного клапана ТНВД DV6.
11. F11 40А активация реле вентилятора.
12. F12 30A Передний стеклоочиститель Управление низкой и высокой скоростью.
13. F13 40A после подачи питания на контакт CM (интеллектуальный сервисный модуль).
14. F14 30A Проверка насоса рекуперации температуры выхлопных газов.
15. F15 10A правая фара дальнего света.
16. F16 10A левая фара дальнего света.
17. F17 15A Левая фара ближнего света.
18. F18 15A правая фара ближнего света.
19. F19 15A Электромагнитный клапан очистки бака TU5JP4 — впускной и выпускной лямбда-зонды TU5JP4 — Электромагнитный клапан турбонагнетателя подогрева воздуха 1-2 DV6.
20. F20 10A датчик жидкости в топливе DV6 — электромагнитный клапан регулирования давления турбонагнетателя DV6 — электромагнитный клапан регулирования температуры выхлопных газов F21 5A расходомер воздуха DV6 — питание электрического блока управления двухскоростного вентилятора, модуль предохранителей макс. (PSF1).

Доступ к блоку предохранителей Citroen Spacetourer

Кратко о том, как добраться до блока предохранителей.

1. Главное реле компьютера управления двигателем R1.
2. Компьютер управления двигателем реле силовой цепи R2.
3. Реле подачи воздуха R3.
4. Реле стеклоочистителя R4.
5. R5 Реле низкоскоростного переднего стеклоочистителя — реле высокоскоростного переднего стеклоочистителя.
6. Реле распределителя R6 после контакта.
7. R7 Реле вентилятора кондиционера.
8. Реле стартера R8.
9. Реле омывателя переднего R9.
10. Реле заднего омывателя R10.
11. Реле омывателя фар R11.
12. Реле звукового сигнала R12.

Блок на крышке аккумуляторной батареи

Вы можете увидеть его расположение в этом видео и заодно узнать, как заменить аккумулятор на Citroen Berlingo.

1. Модуль заряда — 5А
2. Диагностический разъем — 15А
3. Сопрот?

Предохранители и реле под капотом Шевроле Каптива

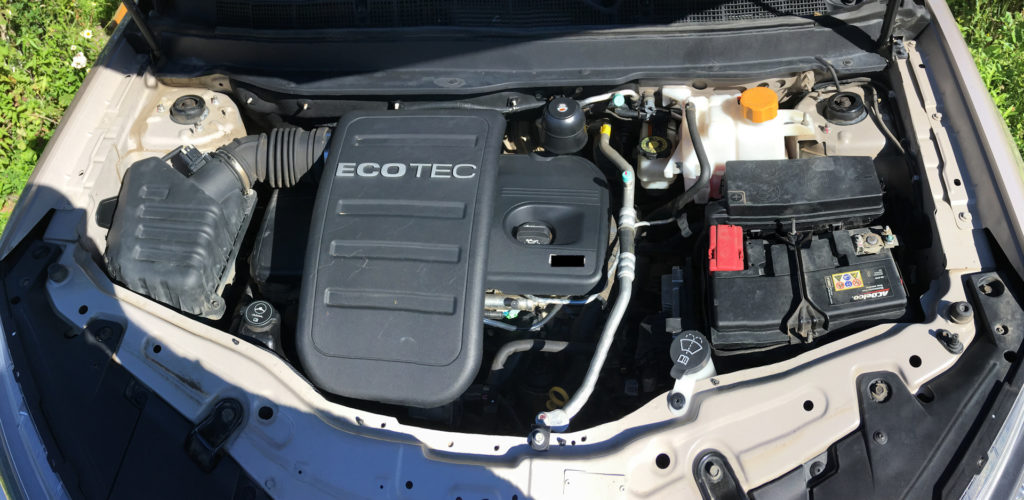

Монтажный блок расположен в левой части возле АКБ. Блок закрыт защитной крышкой, на внутренней стороне которой есть схема с обозначением.

Схема блока предохранителей и реле под капотом Шевроле Каптива С100

Описание

F1 Управление двигателем F2 Управление двигателем F3 Электронный блок управления F4 Основной вентилятор F5 Топливо F6 Полный привод* F7 Вспомогательное реле F8 Стоп F9 Кондиционер воздуха /Зажигание 1 F10 Люк* F11 Противоугонная система F12 Система очистки запотевших окон F13 Левая фара ближнего света F14 Правая фара ближнего света F15 Двигатель 3 F16 Левосторонние стояночные фонари F17 Омыватель фар F18 TCM F19 Правосторонние стояночные фонари F20 Резервный F21 Резервный F22 Резервный F23 Резервный F24 Компонент кондиционера воздуха F25 Звуковой сигнал F26 Передние противо — туманные фары F27 Основной F28 Стартер F29 ABS F30 ABS F31 Стеклоочиститель F32 Запуск F33 Сиденье с электро приводом F34 Аккумуляторная батарея F35 Фары дальнего света F36 Задний очиститель R1 Вспомогательное реле вентилятора R2 Реле топливной системы R3 Реле частоты вращения стеклоочистителей R4 Реле системы очистки запотевших окон R5 Верхнее/ нижнее реле R6 Реле омывателя фар R7 Основное реле R8 Основное реле вентилятора R9 Управляющее реле вентилятора R10 Реле вентилятора R11 Реле стояночных фонарей R12 Реле стартера R13 Реле кондиционера воздуха R14 Реле звукового сигнала R15 Реле стеклоочистителей R16 Реле противотуманных фар R17 Реле фар дальнего света

Схема блока предохранителей и реле Шевроле Каптива С140

Описание

ABS Антиблокировочная тормозная система A/C Система климатконтроля, кондиционер BATT1 Коробка предохранителей приборной панели BATT2 Коробка предохранителей приборной панели BATT3 Коробка предохранителей приборной панели BCM Блок управления электронными системами кузова ECM Контроллер ЭСУД ECM PWR TRN Контроллер ЭСУД, двигатель и трансмиссия ENG SNSR Датчики системы управления двигателем EPB Электрический стояночный тормоз FAN1 Охлаждающий обдув FAN3 Охлаждающий обдув FRT FOG Передние противотуманные фары FRT WPR Передний стеклоочиститель FUEL/VAC Топливный насос, вакуумный насос HDLP WASHER Омыватель фар HI BEAM LH Дальний свет (левая блокфара) HI BEAM RH Дальний свет (правая блокфара) HORN Звуковой сигнал HTD WASH/ MIR Подогрев жидкости омывателя, обогрев наружных зеркал IGN COIL A Катушка зажигания IGN COIL B Катушка зажигания LO BEAM LH Ближний свет (левая блокфара) LO BEAM RH Ближний свет (правая блокфара) PRK LP LH Стояночный свет (левая блокфара) PRK LP RH Стояночный свет (правая блокфара) PWM FAN ШИМ-сигнал управления вентилятором REAR DEFOG Обогрев заднего стекла REAR WPR Задний стеклоочиститель SPARE – STOP LAMP Стоп-сигналы STRTR Стартер TCM Блок управления трансмиссией TRLR PRL LP Стояночные огни прицепа

На дизельных моделях устанавливается дополнительный блок предохранителей

Описание

AF1 60А Контроллер свечей предпускового подогрева AF2 30А Реле нагревателя топливного фильтра AF3 40А Реле PTC-1 AF4 40А Реле PTC-2 AF5 40А Реле PTC-3
