Можно ли отремонтировать катушку зажигания

Проверка бобины зажигания на работоспособность

Под проверкой бобины зажигания на работоспособность иногда понимают длительный процесс – внешний осмотр и проведение серии тестов на стендовом оборудовании. Они устанавливаются в автосервисах и дилерских центрах. Тестирование проводится с помощью специальных приборов.

Основные способы диагностики:

искра не свече,
перемещение катушек,
проверка искровым разрядником,
измерение напряжения и сопротивления мультиметром.

Существуют еще народные способы проверки, например, с использованием шприца – «Искра в шприце».
Более сложные варианты связаны с применением осциллографа и других приборов.

Причины неисправности катушек зажигания

Катушка зажигания является обычным элементом электрической системы автомобиля, который не лишен недостатков. Надежность этой детали позволяет часто ее эксплуатировать в течение всего срока использования авто без необходимости замены, но при неблагоприятных условиях, ее выход возможен по многим причинам. Наиболее часто это происходит из-за естественного износа, электрического пробоя или перегрева.

Естественный износ

В процессе эксплуатации катушка зажигания может генерировать миллиарды электрических импульсов напряжением в десятки киловольт. Такая работа не проходит даром для «здоровья» элемента и его внутренние элементы начинают деградировать.

Катушка зажигания работает в условиях повышенной вибрации. Жестко закрепленная на кузове деталь постоянно подвергается во время движения автомобиля этому негативному воздействию. Чем в более тяжелых дорожных условиях используется транспортное средство, тем больше вероятность выхода катушки зажигания из строя по естественным причинам.

Прямые механические воздействия на корпус катушки также могут существенно сократить срок эксплуатации этой детали. Ударам высоковольтный трансформатор может подвергаться во время ремонта автомобиля, дорожно-транспортного происшествия или в результате падения тяжелых предметов при открытом капоте.

Электрический пробой

При электрическом пробое катушка зажигания может полностью выйти из строя. В нормальных условиях эксплуатации межвитковая изоляция обладает значительным сопротивлением, чтобы предотвратить разряд даже высокого напряжения. Если герметичность катушки зажигания нарушена, то влага, попадающая внутрь детали, может привести к электрическому пробою.

При механических повреждениях с изменением геометрии корпуса возможно сдавливание обмоток. Сокращение расстояния между витками также может вызывать разрядные явления.

Перегрев

Во время эксплуатации на деталь негативно влияет повышенная температура окружающего воздуха. Катушка нагревается в процессе эксплуатации, кроме того, изделие находится в подкапотном пространстве, в котором также установлен двигатель внутреннего сгорания, излучающий значительное количество тепла. Если использование автомобиля осуществляется в жарком климате, то риск выхода детали из строя существенно увеличивается по причине перегрева.

Причины выхода из строя катушки зажигания

Рассмотрим причины, почему выходит из строя катушка зажигания.

Естественный износ

Как и все электрические и электронные блоки, бобина имеет определенный ресурс безотказной работы. Средний срок службы катушек зажигания приблизительно семь-десять лет эксплуатации либо 150.000 – 200.000 тысяч пробега. Устройство эксплуатируется в экстремальных условиях при большом перепаде температур, влажности, возможности попадания влаги, грязи, посторонних жидкостей. При этом через первичную обмотку протекают большие токи, во вторичной обмотке формируется высоковольтный импульс.

Электрический пробой

Разберемся, почему пробивает катушку зажигания. Во-первых, со временем в результате действия высоких перепадов температур диэлектрическая изоляция растрескивается, в микротрещины может попасть соленая влага, являющаяся проводником. Для напряжений более 15.000 вольт, формируемых во вторичной обмотке, в качестве проводника выступает даже чистая недистиллированная вода. Во-вторых, в процессе эксплуатации меняются физические свойства диэлектрика, резиновой изоляции наконечников высоковольтных проводов, особенно, сомнительного производства. Высоковольтный пробой может являться причиной установки нештатных высоковольтных проводов, в которых отсутствует распределенное ограничивающее ток сопротивление. Пробой может возникнуть в результате сильного загрязнения, переувлажнения. Даже в случае единичного пробоя в конструкции наступают необратимые изменения, дальнейшая эксплуатация не рекомендуется.

Перегрев

В некоторых автомобилях катушки зажигания установлены непосредственно в верхней части двигателя либо вблизи от нее. В случае, если к их конструкции отсутствует доступ воздуха для естественной вентиляции (такое возможно при установке дополнительного оборудования), может наступить перегрев устройства и выход его из строя.

Механическая нагрузка.

Крепление катушки должно быть штатное. Некоторые автолюбители пренебрегают этим требованиям, «подвешивая» ее на самодельные конструкции.

Износ свечей, высоковольтных проводников

Несмотря на то, что в схеме имеется ограничивающее сопротивление, износ свечей и высоковольтных проводников может вызвать в них электрический пробой. Тогда увеличивается ток нагрузки, бобина может перегреться.

Неисправность реле регулятора напряжения генератора

Иногда приводит к повышению напряжения бортовой сети автомобиля, выходу из строя электронного усилителя (коммутатора).

Неисправность контактной группы замка, электронного коммутатора

Если во время стоянки на катушку постоянно подается напряжение +12 Вольт в случае нештатного замыкания контактной группы замка, устройство может перегреться и выйти из строя. Такая же ситуация возможна в случае неисправности коммутатора.

Чтобы предотвратить преждевременный выход из строя, следует максимально устранить все возможные причины неисправности катушки зажигания в автомобиле.

Проверка напряжения на обмотках катушек

Отсутствует искра с катушки зажигания

Понятно, что двигатель при этом не заводится. Но причина может быть и не в КЗ, а в контактных разъемах, связанных с подачей на нее импульса. Следует их осмотреть и прочистить. Но, если искры по-прежнему нет, то проверить, исправна ли КЗ, можно лишь протестировав систему зажигания осциллографом. Пользуясь же мультиметром, можно лишь определить, целы ли обмотки катушки, прозвонив их. Если они в порядке, то неисправность надо искать в системе управления подачей искры. В случае пробитой катушки потребуется ее замена.

О том, как проверить исправность катушек зажигания без использования специального оборудования смотрите на видео ниже.

При выборе же новой катушки зажигания следует придерживаться рекомендаций производителя авто и приобретать продукцию известных марок. Например, рекомендуемая нами катушка зажигания IBERIS сертифицирована и соответствует всем европейским и отечественным стандартам.

Купить катушку зажигания большинства известных мировых брендов и другие запчасти можно в магазинах IXORA. Консультативную помощь в выборе товара всегда окажут наши менеджеры.

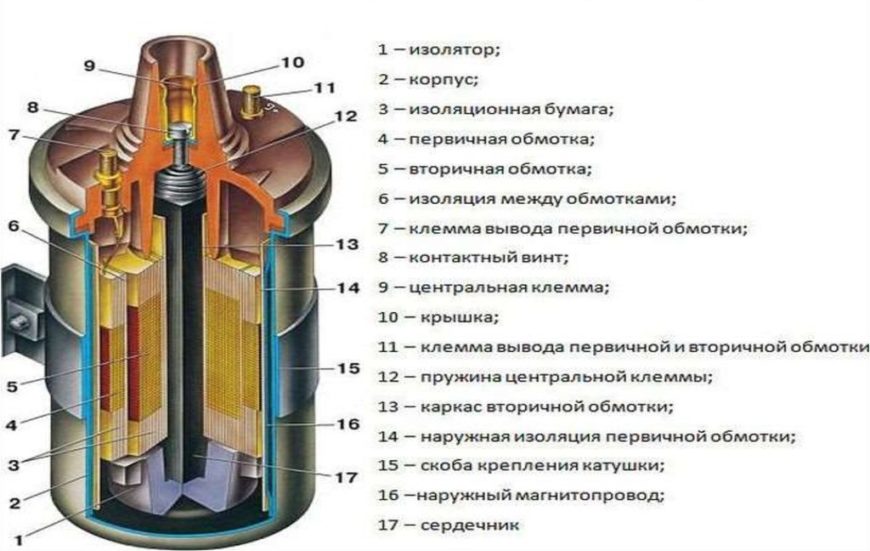

Принцип работы катушки зажигания

Самая обыкновенная катушка на своей первичной обмотке имеет 100 – 150 витков изолированной медной проволоки. Оба конца проводника выводятся на ее корпус. Вторичная обмотка изготовлена из 30 000 – 50 000 витков и зависит от модификации. Диаметр проволоки высоковольтной обмотки значительно меньше чем у низковольтной. Плюс от аккумулятора подается на первичную обмотку, а вторичная подключается к выводу на свечи зажигания.

Для увеличения силы магнитного поля проволоку обеих обмоток накручивают на ферромагнитный сердечник. На некоторых моделях во избежание перегрева провода и металлического сердечника, полость внутри катушки заполняется трансформаторным маслом. Оно обеспечивает не только надежное охлаждение, но также является отличным изолятором.

Катушки зажигания разделяются на три основных типа:

индивидуальные;
двухвыводные;
классические (сухие или масляные).

Применение той или иной катушки зависит от используемой системы зажигания ДВС.

Особенности индивидуальной катушки зажигания

Схема системы зажигания.

Чаще устанавливаются на двигателях с электронной системой зажигания. Основной принцип работы такой же как и у стандартных. По конструкции тоже имеет низковольтную и высоковольтную обмотки. Отличием является расположение первичной обмотки внутри вторичной. Соответственно в катушке два сердечника – наружный и внутренний. На высоковольтной обмотке такой катушки имеется установлен специальный диод, отсекающий ток высокого напряжения.

По конструкционным особенностям сердечника делятся на два подвида:

компактная;
стержневая.

Второй подтип часто соединяют модульным способом по 4 шт. Для индивидуальных катушек зажигания важна синхронизация всех устройств с распределительным валом мотора. Эта необходимость вызвана тем, что за прохождение одного периода каждая катушка дает одну искру.

Двухвыводные катушки (сдвоенные)

Конструкционной особенностью является наличие дополнительной пары выводов от вторичной обмотки. Благодаря такому подходу появляется возможность формирования искры одновременно на двух свечах зажигания. Свеча первого цилиндра дает искру в момент сжатия топливной смеси, а второго – на выпуске отработанного газа. Применяются при парном количестве цилиндров в ДВС. Значительно упрощаются систему зажигания и позволяют исключить из нее распределители.

Подключение проходит одним из способов:

два контакта свечи и катушки соединяются при помощи высоковольтной проводки;
первый контакт напрямую надевается на свечу, второй подсоединяется высоковольтным проводом.

На четырехцилиндровых моторах могут устанавливаться четырехвыводные трансформаторы зажигания, по сути являющиеся простой спайкой двухвыводных.

На восьмиклапанных двигателях ВАЗ используются блоки зажигания с двухканальными катушками, способными давать искру на два цилиндра одновременно. Но с появлением 16-ти клапанных двигателей (Приора, Гранта и т. Д.) стали применять индивидуальные катушки зажигания (ИКЗ).

Сухие и маслозаполненные

Относятся к классическим системам катушек зажигания, где внутреннее пространство заполняется трансформаторным маслом. При прохождении по проводникам больших токов они начинают разогреваться, масло в этом случае выполняет роль охладителя. Корпуса таких катушек обычно производят металлическим, хотя это не всегда целесообразно.

Ввиду этого в последнее время большинство автопроизводителей стали применять иной вид конструкций – сухой трансформатор. В качестве корпуса в них выступает слой эпоксидной смолы, которая защищает обмотки от повреждений загрязнений и повышенной влажности, а также служит охлаждением.

Несмотря на тип катушек во время проверки главным техническим параметром на который необходимо обращать внимание – это показания сопротивления обмоток. Измерять его можно при помощи обычного мультиметра или омметра

Профессиональное тестирование

Понадобится оборудование профессионального класса. Оптимальным решением станет отведение отдельного стенда под проверку катушек. Так можно будет задавать различные скоростные режимы валикам, проводя имитации разных типов работ.

При взаимодействии нужно следить за тем, чтобы постоянно поддерживалась искра вне зависимости от рабочего режима. Перед проведением проверки нужно убедиться в правильном подсоединении данного питания, в противном случае можно получить недостоверные данные, что помешает определению неполадок.

Советы

Для того, чтобы катушка проработала дольше, соблюдайте правила:

устанавливайте устройство на штатные крепления;
не загромождайте место устройства, обеспечивая хорошую вентиляцию;
следите за чистотой на корпусе;
своевременно (перед началом каждого сезона эксплуатации) проверяйте свечи и высоковольтные провода.

Признаки неисправностей индивидуальных катушек зажигания (ИКЗ) могут быть различными. Например, двигатель троит, загорелся индикатор «Check Engine», а бортовой компьютер показывает ошибку «пропуски зажигания в цилиндрах». Среди автолюбителей ходит мнение, что для продления срока ИКЗ, а также для уменьшения количества пробоев, на катушку зажигания следует надеть термоусадку. А стоит ли это делать?

Потребуется: термоусадочная трубка диаметром 25-30 мм, строительный фен, ножницы.

Порядок действий:

Надеть термоусадку на катушку зажигания;
Обрезать термоусадку по длине;
Нагревать ее строительным феном, чтобы термоусадка плотно села на катушку.

Некоторые автомобилисты проделывают операцию повторно, надевая термоусадку в 2-3 слоя.

Отзывы о таком ремонте катушек зажигания можно разделить на две группы:

Катушка зажигания больше не пробивает. Ошибку сбросили и она больше не загорается. Двигатель перестал троить, появилась резвость. Можно рассматривать, как временный ремонт в полевых условиях.
Так починить катушку зажигания нельзя. Эффекта нет и не должно быть. Надевать термоусадку на катушку зажигания бессмысленно.

А вам приходилось ремонтировать катушки зажигания своими руками? Перед заменой сначала проверьте катушку зажигания мультиметром.

Напомним, ранее мы рассматривали простую доработку индивидуальных катушек зажигания, которая может помочь справиться с нестабильным искрообразованием.

Поиск возникновения проблемы

Вначале нужно проверить работоспособность свечей, причем эта проверка может косвенно указать на неисправность катушки.

Для проверки всего лишь нужно выкрутить свечи, вставить их в наконечники проводов высокого напряжения, замассировать их и провернуть несколько раз стартером коленчатый вал. При этом следует смотреть на искру, образовывающуюся между электродами.

Если обнаружено, что какая-то свеча работает неправильно и искра в ней образовывается с перебоями, ее следует заменить, а на ее место установить заведомо исправную.

Если и исправная свеча работает с перебоями – проверяется провод высокого напряжения.

Если перебои сохраняются и при замененном проводе, то в карбюраторных авто следующим осматривается распределитель, а только потом – катушка.

В инжекторных же авто, оснащенных модулем, такого распределителя нет, поэтому можно сразу приступать к проверке модуля.

Проверить данные элементы не составит особых сложностей, а из оснащения потребуется только мультиметр с возможностью работы в режиме омметра, причем с диапазоном измерения до 200 МОм.

Чтобы было более наглядно, рассмотрим, как производится проверка этих элементов зажигания на разных автомобилях.

Как проверить датчик АБС

Рейтинг самых популярных смазок

Molykote 111 — Этот компаунд обладает всеми достоинствами диэлектриков на основе силикона и заслуженно стоит на первом месте. Область его применения отнюдь не ограничивается свечами и катушками. Он используется и в глубоководных аппаратах, и в высоковольтных системах, и как герметизирующее средство в газовом оборудовании, системах пищевого водоснабжения и т.д. Годен от -40°С до +204°С. Единственный недостаток – высокая цена.

Dow Corning 4 (Dowsil 4) — Еще один представитель класса, ни в чём не уступающий Моликоту. Так же имеет рекомендации к применению от мировых лидеров автоиндустрии, имеет все допуски и сертификаты. И цена почти такая же.

PERMATEX Dielectric Tune-Up Grease — Разработана для обработки электрических контактов и разъёмных соединений – в проводке, в ламповых цоколях, клеммах АКБ и т.д. Цена этого профессионального состава высока, зато есть мелкая фасовка (5 гр), которой вполне хватит на обработку авто

Внимание! Перматекс нельзя применять в среде кислорода или вместе с сильными окислителями

МС 1650 — Высокотемпературная керамическая смазка для свечей с уникальным температурным диапазоном – до 1200°С при минимуме в -50°С. Отечественная универсальная антипригарная смазка подойдёт не только к автомобилю. МС 1650 продаётся в маленьких упаковках по 5г.

LIQUI MOLY Kupfer-Spray — Универсальный антипригарный состав в аэрозольной форме, удобный в применении, с медными добавками. Работает от -30°С до 1100°С. Перед использованием (это касается всех средств!) удалить с поверхности все загрязнения и ржавчину.

Советы

Для того, чтобы катушка проработала дольше, соблюдайте правила:

устанавливайте устройство на штатные крепления;
не загромождайте место устройства, обеспечивая хорошую вентиляцию;
следите за чистотой на корпусе;
своевременно (перед началом каждого сезона эксплуатации) проверяйте свечи и высоковольтные провода.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Под термином пробой катушки зажигания или свечного наконечника понимается пробой в наиболее слабом месте корпуса или изоляции провода вследствие уменьшения сопротивления, происходящий в короткие промежутки времени. Это механическое повреждение которое ведет за собой появление трещин или оплавление. На поверхности корпуса место пробоя выглядят как черные, выгоревшие точки, продольные дорожки или белые трещины. Такие места прошива искры особенно опасны при влажной погоде. Данная неисправность ведет не только к нарушению воспламенения смеси, но и полном выходе из строя модуля зажигания.

Зачастую такие места не трудно заметить визуально, но порой требуется проверка катушки зажигания, при чем не мультиметром или осциллографом, а простым приспособлением из двух проводков. При выявлении поврежденного участка как правило полностью меняют деталь, хотя иногда получается и отсрочить замену при помощи изоленты, герметика или эпоксидного клея.

Замена бобины

В некоторых случаях починка бобины бывает невозможной. Тогда урегулирование загвоздки сводится к замене детали

Следует знать, что в процессе замены важно тестировать соответствие заменяемых элементов. Обязательно полное совпадение моделей

Важно также прочищать все зоны стыковки контактов от жирных пятен и грязи. Крайне важно проверять места на факт ржавых следов

Коррозия, как известно, в несколько раз повышает уровень сопротивления, часто становится причиной слабых контактов. Очевидно, что от неё следует как можно скорее избавляться.

Во избежание проблем с контактами рекомендуется наносить на них диэлектрическую смазку.

Алгоритм проведения замены бобины может отличаться, в зависимости от модели катушки. Так, бобины старого образца заменяются следующим образом:

АКБ обесточивается;
От катушки отсоединяется провод, идущий на распределитель;
Выкручиваются гайки, крепящие провода сверху бобины.

Ослабить гайки, фиксирующие бобину к кузову автомобиля;
Сместить катушку в сторону и демонтировать.

Бобину нового образца часто называют модулем зажигания. Устройство так же, как и катушка старого образца, генерирует ток высокого напряжения.

Алгоритм процесса демонтажа модуля выглядит так:

Минусовая клемма АКБ скидывается;
Снимается защита двигателя, представляющая собой пластиковую накладку (касается только некоторых моделей авто);
Вынимается колодка проводов с бобины;
Убираются в сторону бронепровода (на 4-цилиндровом моторе – их, соответственно, 4);
Отвинчиваются два фиксатора ключом на 13;
Отвинчивается большой крепёж ключом на 17;
Вынимается модуль;
Специальным ключом отвинчивается болт, фиксирующий модуль к держателю.

Итак, узнав, как пробивает катушка зажигания, владельцу остаётся лишь попытаться её починить, заменив ремкомплект. Если этого сделать не удаётся, нужно заменить бобину целиком.

Абсолютно легально (статья 12.2);
Скрывает от фото-видеофиксации;
Подходит для всех автомобилей;
Работает через разъем прикуривателя;
Не вызывает помех в радиоприемнике и сотовых телефонах.

Опции темы

Ремонт автомобильных катушек зажигания

Этот элемент часто оказывается виновным в затруднении пуска, предполагающем ремонт двигателя. В профессиональных мастерских катушку проверяют на специальных стендах. Она считается исправной, если при работе на стенде обеспечивает постоянное образование искр на трехэлектродном разряднике. Самостоятельный же поиск неполадок, чаще всего, основывается лишь на видимых симптомах. Поэтому обслуживание системы зажигания лучше предоставлять специалистам.

Условия и доступные способы ремонта

В целом, в катушке зажигания может возникнуть две неисправности: повреждение добавочного сопротивления и обрыв обмотки. Если при повреждении изоляции катушку приходится менять, то в случае с добавочным сопротивлением вполне возможен ремонт. Поломка в месте крепления концов устраняется с помощью бескислотной пайки, а отсутствующее запасное сопротивление можно сделать из специальной никелевой проволоки.

Проверка бобины

Прежде, чем начинать починку бобины, рекомендуется грамотно проверить деталь. Диагностика легко осуществляется своими силами.

Существует три способа теста:

От бобины поочередно отключаются коннекторы в тот момент, когда силовой агрегат начинает троить. Если при отключении коннектора провалы в оборотах не усиливаются, значит, элемент неисправен.
Бобина снимается. Проводится измерение степени противодействия тока на обмотках. Замеряется напряжение напрямик между взаимными контактами, а также между разъёмом и контактами. Уровень тока обязан равняться 6-8 кОм на первой и 0,4-2 Ом – на вторичной обмотках.
Удостовериться в неисправности бобины можно по коду ошибки, выдаваемой бортовым компьютером.

Как проверить катушку зажигания

Катушка зажигания ВАЗ – схема

Предотвратить отказ оборудования или его плохую работу можно, проводя периодический контроль за показателями КЗ.
Как проверить бобину на работоспособность подскажут различные методы диагностики. Процесс проверки для современных автомобилей примерно одинаков.

Визуальный вариант

Первое, что проводят, чтобы понять состояние катушки зажигания – их осматривают зрительно. Для этого придется снять КЗ с применением торцевого ключа на 10 либо Torx E8.

На что надо смотреть:

на возможные трещины и повреждения корпуса и резинового колпачка,
на пластиковые части – нет ли вытекания массы или оплавления,
на положение пружины внутри узла.

Способ «Искра на свече»

Проверка «на искру» проводится несложно. Внимательно осматривают изоляцию провода от катушки к свече. Наконечники свеч вывинчивают и связывают за «юбки», расположив в 2-4 см одна от другой. Включают зажигание от первого оборота стартера. Наблюдают за искрой – она должна быть постоянной, устойчивой и иметь яркий фиолетовый оттенок. Тогда можно говорить об исправной работе КЗ.

Простой метод – смена места

Есть еще один простой способ диагностики катушек – поменять их местами. Неисправный блок вызывает пропуск зажигания на конкретном цилиндре, это хорошо заметно. На дисплее авто с автоматизированной системой управления видна ошибка «P0302.

Пропуски зажигания в цилиндре Х». Это означает, что катушку, которая выдает такой результат, необходимо заменить. Если при смене катушек на цилиндре Х сохраняются пропуски зажигания – это проблема не с КЗ, а с другими узлами – модулем зажигания, разъемом катушки или проводами, топливной форсункой и др.

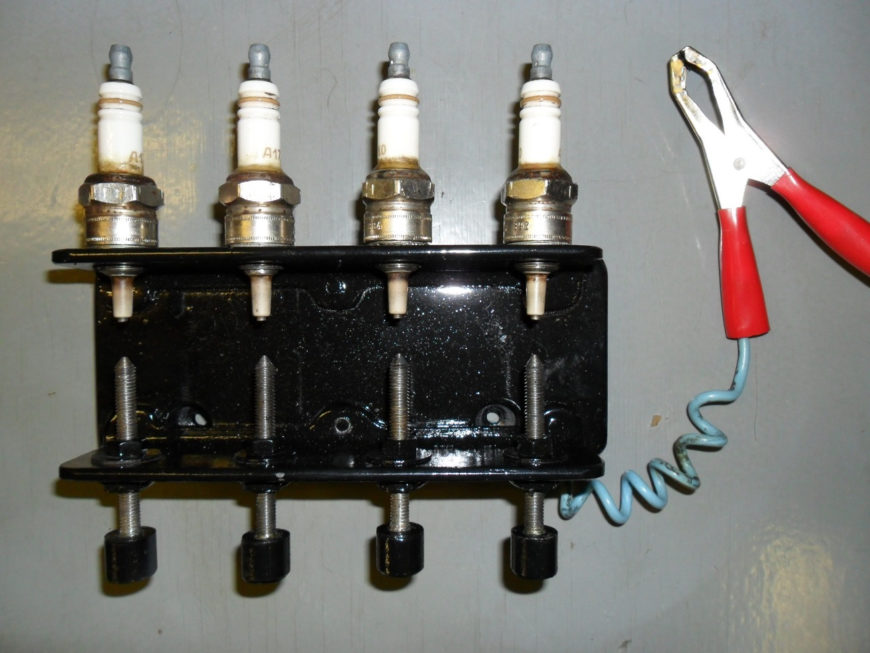

Проверка катушки разрядником

Искровой разрядник – несложное устройство с контактами и проводом, который подключается на массу.
Расстояние между контактами можно регулировать: выставляется зазор, такой же как в свече зажигания – 2-3 мм или 20-30 мм для высоковольтной части КЗ. Особенность проверки разрядником – не просто проверка свечой на наличие искры, а выяснение, как проходит работа под нагрузкой.

ИКЗ отсоединяют от свечи.
На нее устанавливают искровой разрядник.
Подают массу от контакта аккумулятора к разряднику. Используют провод.
Стартером включают коленвал в движение.
Наблюдают за искрой. Наличие ее говорит об исправности КЗ зажигания.

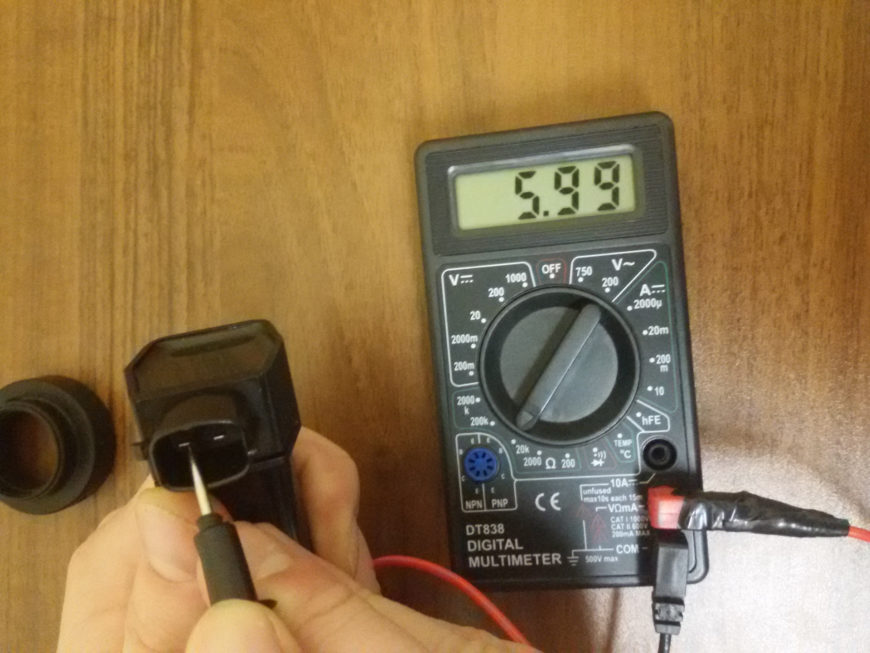

Как прозвонить ИКЗ мультиметром

Для определения электрического сопротивления в первичной и вторичной обмотках индивидуальной катушки – ИКЗ – проводят проверку мультиметром-тестером.

Последовательность действий следующая:

сначала выясняется уровень напряжения на выводах,
затем промеряется сопротивление

Определение напряжения на выводе проводов

Снять катушку с двигателя. Для этого от нее отсоединяется колодка с проводами.
В некоторых автомобилях бренда Lada, например, с мотором H4M, приходится снимать впускной трубопровод.
Включить зажигание. Провести измерение напряжения на колодке 3. Это один из выходов первичной обмотки.
Показатель напряжения не должен быть менее 12 В. При обнаружении меньшего значения, приходится сделать вывод о неисправности проводов питания или ЭБУ.
Более простой вариант – если разряжена аккумуляторная батарея.
Выключить зажигание.

Определение сопротивления катушки зажигания

Проводится в режиме Омметра.
Мультиметр ставится на измерение сопротивления в пределах 200 ом.
Проверяется погрешность прибора смыканием щупов, та величина, которая видна на дисплее будет вычитаться из конечных показателей.
Проверка первичной обмотки соприкосновением щупа прибора с контактами 1 и 3.
Это как раз выходы этой обмотки, поэтому сопротивление между ними мало – порядка 1 ом.
Проверка сопротивления между выводами 1-2 и 2-3, то есть между выводами первичной и вторичной обмотки.
Оно должно быть максимальным, поскольку во втором виде напряжение достигает десятков тысяч В.
Проверка катушки зажигания мультиметром в режиме Омметра во вторичной обмотке.
Для этого прибор настраивают на 2000 кОм (2 МОм).
Красный щуп соприкасается с пружиной внутри колпачка, черный идет к выводу 2.
Показатель будет характеризовать сопротивление вторичной обмотки.
Принимается во внимание нагрев КЗ, чтобы получить адекватные показатели она должна быть остывшей.

Профессиональный метод тестирования КЗ предполагает использование специального стенда для проверки. При необходимости проводится компьютерная диагностика.

Вывод

Одним из важных узлов в автомобиле является бобина, создающая высокое напряжение для образования искры. Если в работе двигателя появляются провалы, он начинает троить и просто нестабильно работать – причиной может быть в ней

Поэтому важно знать, как проверить катушку зажигания правильно, а при необходимости и дедовским методом, в полевых условиях

Трудно представить жизнь современного человека без автомобиля. Поддержание автотранспортного средства в порядке – одна из главных задач любого водителя, ведь от этого зависит качество вождения и безопасность на дороге. Машину можно назвать своеобразным домом на колёсах, а любому дому нужен трансформатор, который распределит ток по всем частям. Таким трансформатором в автомобиле служит катушка системы зажигания, преобразующая низковольтный ток от батареи аккумулятора, генератора в высоковольтный (электрический импульс). Схема катушки зажигания такова:

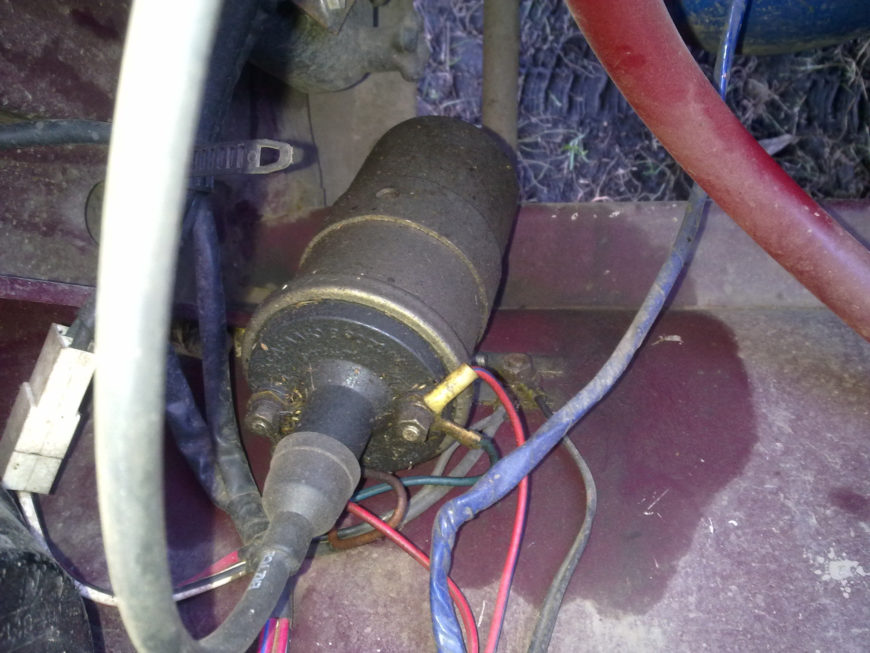

от катушки выводятся «+» вместе с «-», где плюс присоединяется к плюсу аккумулятора, а минус подключается к распределителю тока;
коммутатор, позволяет контролировать напряжение бобины, бывает механическим и более современным – электронным;
первичная обмотка состоит из нескольких оборотов уплотнённых проводов, которые используются для проведения напряжения низкого ряда (к примеру, 12 Вольт). Провода изолируется, что позволяет избегать резких изменений напряжения или замыкания;
вторичная высоковольтная обмотка состоит из большего числа оборотов тонкого шнура и проводит напряжение высокого ряда (25000-35000 Вольт);
распределитель (трамблер) даёт напряжение в свечи зажигания, где идёт сжатие, после чего испарения бензина начинают гореть.

Схема катушки зажигания
