Эбу электронный блок управления двигателем 2111-1411020-70 m1.5.4

Как узнать какой ЭБУ установлен на Ладе Гранта

Первостепенным отличием данного модуля можно обозначить интегрированную «CAN-шину». Ранее выпускаемые модели для обеспечения передачи импульсов использовали «К-канал». Если задаться экспериментом и заменить «Ителму» на аналогичное устройство с функционалом в «К-канале», то в итоге приборы на панели непременно «уснут».

ЭБУ Ителма

В его основу положен алгоритм особого типа, формирование которого происходит на базе заранее интегрированного в память ПО. Это позволяет модулю осуществлять в реальном времени обработку сигналов от всех присутствующих в «ЭСУД» датчиков.

Процесс, связанный с обработкой потоковой информации, позволяет впоследствии осуществлять блоку управления корректирующие действия в отношении функционирования таковых систем:

1. форсунок;

2. катушки системы зажигания;

3. дроссельного механизма;

4. датчика-регулятора режимов холостого хода и пр.

Для возможности идентифицировать тип устройства в авто LADA Granta и прошивочную версию его ПО на корпусе нанесен специальный маркировочный код, позволяющий осуществить корректный подбор аналога при возникновении необходимости в замене, и в некоторых случаях требуется распиновка ЭБУ.

Схемы и распиновки блоков ЭБУ некоторых легковых автомобилей

Toyota Mark II — ЭБУ 1G-FE GX81-GS130\131(26P 16P 12P)

Разъем А:

1)ELS2:Вход: выключатель обогревателя заднего стекла.
2)BATT: Аккумуляторная батарея.+12В постоянного питания
3)ССО: Датчик температуры отработавших газов
4)FC: Реле-выключатель топливного насоса
5)ELS: Реле задних фонарей, реле обогревателя заднего стекла.
6)ACMG. Реле электромагнитной муфты включения кондиционера
7)+B: Зажигание
8)W: выход: Лампа «CHECK» (через NPN-транзистор на EO1).
9)EGW: выход: Лампа «Перегрев Катализатора» (через NPN-транзистор на EO1).
10)A/C: Усилитель кондиционера(подается +12 с реле вкл. конд., поднимает обороты ХХ)
11)SPD: вход: Датчик скорости.
12)STP. Выключатель стоп-сигналов

Разъем B:
1)PRG: Выход на управление клапана адсорбера
2)PIM: вход: сигнал датчика абсолютного давления во впускном коллекторе (MAP(ДАД)).
3)THA: вход: Сигнал датчика температуры окружающего впускного воздуха.(ДТВ)
4)THW: вход: Сигнал датчика температуры охлаждающей жидкости.(ДТОЖ)
5)SOL: гидровентилятор(вискомуфта)
6)OX: вход: Сигнал лямбда-зонда (кислородного датчика)
7)TE2: аналогично TE1, но служит для управления подключением к внешнему трминалу/компу.
8)VF: выход: На диагностический разъем. Либо усиленный сигнал с лямбды, либо, при замкнутом TE2 на E1, выход данных по протоколу DLC-1.
9)E2: Общий датчиков и объединенного узла зажигания (с EO1 напрямую не соединен)
10)PSW:Диагностический вывод
11)VC. Датчик положения дроссельной заслонки
12)IDL. Датчик положения дроссельной заслонки
13)OP K-линия диагностики
14)KNK: вход: Сигнальный с датчика детонации.
15)TE1: вход: С диагностического разъема. (Закорачивание на E1 переводит блок в режим самодиагностики)
16)THWO:вход блока климата к датчикам температуры (режим AUTO на печке)

Разъем C:
1)MREL — главное реле
2)STA: Выключатель стартера.(идет на реле стартера)
3)IGF: вход: Сигнал обратной связи коммутатора с компом.
4)NE: вход: Сигнал датчика положения КВ.
5)G1: Рапределитель зажигания
6)(ничего)
7-10)ISC1;ISC2;ISC3;ISC4. Клапан системы управления частотой вращения холостого хода
11)HT: выход: обогреватель кислородного датчика (через мощный NPN-транзистор на EO1)
12)#10 выход на форсунки 1-3-5
13)E01:Масса ЭБУ
14)IGSW. Замок зажигания
15)NSW. Выключатель запрещения запуска
16)(ничего)
17)G-:Рапределитель зажигания
18)G2:Рапределитель зажигания
19)(ничего)
20)(ничего)
21)(ничего)
22)IGT:Коммутатор
23)ECO: выход: Лампа «Экономичный режим» (ECO) (через NPN-транзистор на EO1).
24)E1: Общий датчиков и объединенного узла зажигания (с EO1 напрямую не соединен)
25)#20: выход: Управление форсунками 2-4-6
26)E2: Общий датчиков и объединенного узла зажигания (с EO1 напрямую не соединен)

Audi B4

1,2 — ТНВД (регулятор количества)
3 — клапан остановки
4 — чек на приборке
5,12 — управляющая форсунка
6 — клапан егр
7 — клапан турбины (N75)
8 — реле свечей накала
9 —
10 — ТНВД (клапан впрыска при запуске )
11 — на лампу свечей накала
13 — тут появляется напряжение после включения зажигания и расходится на: датчик коленвала, датчик температуры двигателя, датчик давления воздуха, датчик температуры топлива в тнвд, датчик температуры впускного воздуха, расходомер и датчик уровня ож.
14 — выход на регулятор топлива тнвд и педаль газа
15,16,17 — + с реле подачи напряжения
18,19 — земля
20 — датчик температуры впускного воздуха
21,39 — ТНВД регулятор подачи топлива
22,23,24 —
25 — педаль газа
26 — концевик педали тормоза (схема круиза)
27 — L-line на колодке диагностики
28 — концевик педали сцепления
29 — вход сигнала спидометра (приходит из приборки)
30 —
31 — концевик педали тормоза (сюда приходит + при нажатии педали)
32 —
33 — педаль газа
34 — расходомер
35 — ТНВД (датчик температуры топлива)
36 — датчик уровня ож
37 — педаль газа
38 — расходомер
39 — ТНВД (регулятор подачи топлива)
40, 41 —
42 — K-line на колодке диагностики
43,44,45,46 —
47 — датчик коленвала
48,49 —
50 — выход тахометра
51 — датчик давления впускного воздуха
52 — расходомер
53 — датчик температуры ож
54 — датчик давления впускного воздуха
55 —

ЭБУ DIGIFANT II — Volkswagen Golf Country

Принципиальная схема моего ЭБУ DIGIFANT II — 037 906 022 AN и с буквами AM / CJ / CM

В макс. качестве:схема 037 906 022 AN стр 1

Переходники для iso разъемов

Срезка нестандартного штатного штекера и присоединение проводов напрямую не рекомендуется, потому что со временем соединение разболтается, может окислиться, придется спаивать не только проводку, потребуется дополнительный ремонт, замена перегоревших предохранителей. Иногда встречается акустика с тремя выходами, но она имеет стандаризированную маркировку и электросхемы, позволяющие соединить с помощью распиновки штатные кабели с устройством. Можно купить любой тип переходника для ИСО разъёмов от одной модели к другой.

Автомобиль может быть не оснащен коннекторами, тогда нужно подключать разъем магнитолы к кабелю напрямую. Это делают скручиванием, пайкой либо применяют клеммную колодку, которая не требует последующей изоляции. При скручивании и пайке используют термоусадочные трубки для безопасного использования оборудования.

Распиновка батареи ноутбука HP

Распиновка аккумуляторной батареи ноутбука НР состоит из 6 контактов.

1 – VCC, иногда подключенный переключатель

2 – термистор, NTC, 10KOhm, подключается к GND

3 – часы и данные

4 – данные, обмен данными 8 бит

5 – переключатель, выключается и включается при подключении к GND

6 – GND, земля

Зная распиновку НР MU06, можно подобрать совместимую батарею ноутбука именно для этой материнской платы. Если батарея не заряжается, ее можно разобрать, проверить контакты, и по замерам найти проблемный узел Без распиновка невозможно совместить все контакты батареи ноутбука с операционной системой.

Ремонт основных узлов

Ремонт деталей и всей системы охлаждения двигателя можно найти в мануалах по ремонту ЗМЗ 405. Самыми частыми поломками системы становятся — водяной насос и термостат. Замена помпы проводится достаточно просто:

Сливаем охлаждающую жидкость.
Демонтируется приводной ремень.
Откручиваются болты крепления водяного насоса.
Демонтируется старая помпа и устанавливается новый насос

Важно не забыть установить прокладку.
Устанавливаем ремень на посадочное место.
Заливаем ОЖ в систему.

Замена термостата проводится по аналогии с помпой, только сам элемент расположен в корпусе, который состоит из двух элементов. Чтобы поменять необходимо всего лишь слить жидкость и отсоединить патрубок. Затем снимаем крышку и меняем непосредственно термостат.

Для чего нужно знать распиновку.

Диагностика инжекторного двигателя начинается в основном в считывании кодов ошибок из оперативной памяти контроллера. Большинство диагностов, я говорю только о тех с кем приходилось общаться, руководствуясь данными ошибками, меняют датчик и если это не помогало, просто отправляют к электрику, ссылаясь на неисправность проводки. Таких диагностов стоит обходить стороной, а если Вы сами занимаетесь диагностикой, то не подражайте им.

В действительности проверить исправность проводки достаточно просто если есть распиновка Микас 7.1 (назначение выводов) разъёма контроллера и имея мультиметр . В крайнем случае, можно использовать контрольную ламу, но это не совсем удобно. Как найти неисправность самостоятельно можно найти в статье «Диагностика 406 двигателя» выбрав соответствующую неисправность.

Почему ELM 327 не подключается к ЭБУ ВАЗ 2110

Итак, почему ELM327 не видит ЭБУ? Что делать, чтобы устройство могло подключиться и видеть блок? На сегодняшний день в продаже можно встретить множество различных адаптеров для тестирования транспортного средства. Если вы покупаете ELM327 Bluetooth, вероятнее всего, вы пытаетесь подключить некачественное устройств. Вернее, вы могли приобрести адаптер с устаревшей версией программного обеспечения.

Адаптер ELM 327

В устройствах ELM327 Bluetooth с устаревшей прошивкой применяется другой модуль Bluetooth, позволяющий взаимодействовать с двумя протоколами из имеющихся шести. Соответственно, со синхронизировать прибор со смартфоном можно, но когда вы попытаетесь соединить девайс с блоком управления, он вам сообщит о том, что нет связи с ЭБУ.

Итак, по каким причинам устройство отказывается подключаться к блоку:

1. Сам адаптер некачественный.
2. Проблемы могут быть как с прошивкой девайса, так и с его «железом». Если основная микросхема является неработоспособной, произвести диагностику работы двигателя, как и подключиться к ЭБУ, будет невозможно.
3. Плохой кабель подключения. Возможно, кабель переломлен или сам по себе является неработоспособным.На девайсе установлено неправильная версия программного обеспечения, в результате чего добиться синхронизации не получится (автор видео о тестировании устройства — Rus Radarov)

В том случае, если вы являетесь владельцем девайса с правильной версией прошивки 1.5, где присутствуют все шесть протоколов из шести, но при этом адаптер не подключается к ЭБУ, выход есть. Подключаться к блоку можно, используя строки инициализации, позволяющие устройству подстроиться под команды блока управления мотором машины. В частности, речь идет о строках инициализации к утилитам для диагностики ХобДрайв и Torque к транспортным средствам, которые используют нестандартные протоколы подключения.

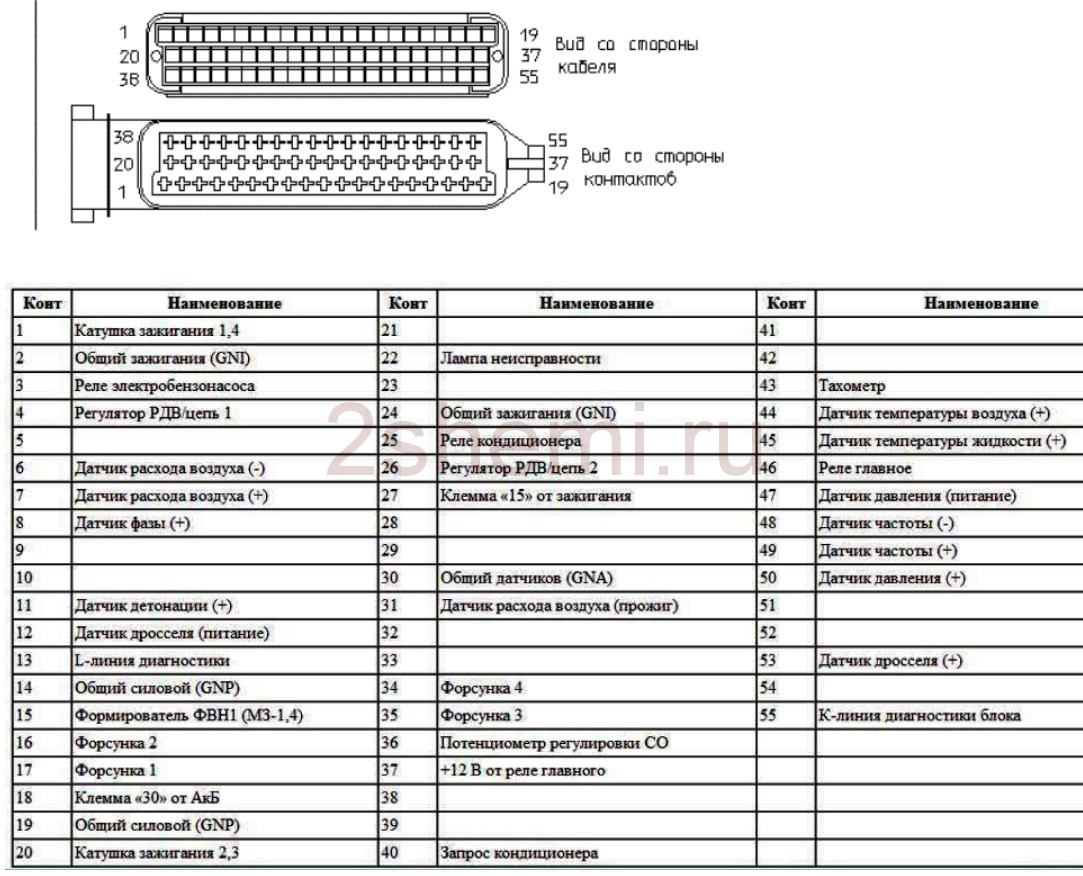

Микас 5.4 — распиновка ЭБУ

Блок управления устанавливается на автомобилях ГАЗ в салоне на щитке передка со стороны пассажира. Подключение блока к жгуту проводов производится с помощью 55-контактной розетки с защелкой

При подсоединении розетки жгута к блоку необходимо соблюдать осторожность и не прилагать больших усилий, чтобы не «смять» штыри вилки блока управления. После установки (замены) блока рекомендуется выполнить регулировку двигателя по CO на холостом ходу

Типы и исполнения блоков МИКАС-5.4

• 201.3763—для автомобилей ГАЗ-3129, ГАЗ-3110 и для ГАЗ-микроавтобусов с двигателем ЗМЗ-4062.10 с синхродиском.
• 207.3763—для автомобилей ГАЗ-3129, ГАЗ-3110 и для ГАЗ-микроавтобусов с двигателем ЗМЗ-4062.10 с маховиком синхронизации.
• 209.3763—для автомобилей «ГАЗЕЛЬ» и ГАЗ-микроавтобусов с двигателями ЗМЗ-4063.10 и ЗМЗ-4061.10 с синхродиском.
• 2012.3763—для автомобилей «ГАЗЕЛЬ» и ГАЗ-микроавтобусов с двигателями ЗМЗ-4063.10 и ЗМЗ-4061.10 с маховиком синхронизации.

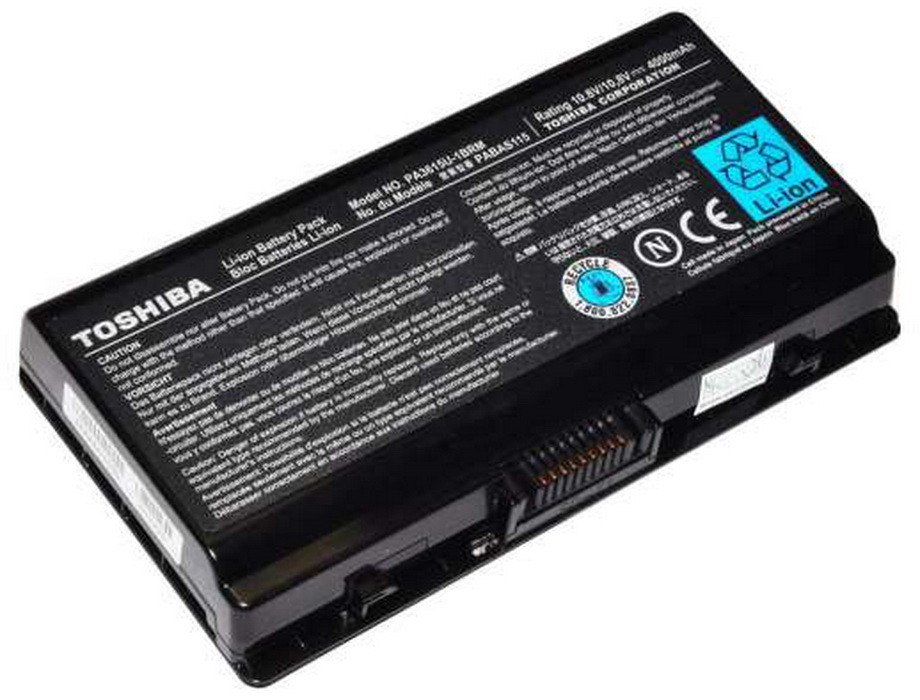

Распиновка батареи ноутбука Toshiba Satellite

Прекрасная портативная модель ноутбука проработала отведенный срок, выработала ресурс, но заменить ее нечем. В розничной продаже фирменного изделия найти невозможно. Все, что предлагают – реплики или откровенные подделки по завышенной цене.



Причина в том что модель снята с производства, но верно служит. Для замены старого аккумулятора купите совместимый, от компании ОЕМ по доступной цене и приемлемого качества. Эта компания зарекомендовала себя надежной и поставляет продукцию на линии по сборке, в том числе и на Тошиба. Подбирайте аккумулятор не только по разъемам и габаритам, но по напряжению, не отличающемуся от «родного» на 0,5 в большую или меньшую сторону.

Модификации электронных блоков управления авто ВАЗ

Модификация седьмого января зависит от объема двигателя. Производства BOSCH блоки управления монтировались только на те автомобили, которые шли на экспорт (они удовлетворяли экостандарту ЕВРО-3). На 1,5л 8 кл. моторы оснащались такими ЭБУ:

21114-1411020-80	БОШ-7.9.7,Е-2,1,5литр.,1-ая серийная верс.
21114-1411020-80ч	БОШ-7.9.7,Е-2,1,5литр.,тюнинг
21114-1411020-80	БОШ-7.9.7+,Е-2,1,5литр.,
21114-1411020-80	БОШ-7.9.7+,Е-2,1,5литр.,
21114-1411020-30	БОШ-7.9.7,Е-3,1,5литр.,1-ая серийная верс.
21114-1411020-81	ЯНВАРЬ_7.2,Е-2,1,5литр.,1-ая_серийная верс.неудачн.,замена_А203EL36
21114-1411020-81	ЯНВАРЬ_7.2,Е-2,1,5литр.,2-ая_серийная_верс.неудачн.,замена_А203EL36
21114-1411020-81	ЯНВАРЬ_7.2,Е-2,1,5литр.,3-я_серийная_верс
21114-1411020-82	ИТЭЛМА,с датч.кисл.,Е-2,1,5литр,1-я_версия
21114-1411020-82	ИТЭЛМА,с датч.кисл.,Е-2,1,5литр,2-я_версия
21114-1411020-82	ИТЭЛМА,с датч.кисл.,Е-2,1,5литр,3-я_версия
21114-1411020-80ч	БОШ_797,без датч.кисл.,Е-2,дин.,1,5литра
21114-1411020-81ч	ЯНВАРЬ_7.2,без датч.кисл.,СО,1,5литр
21114-1411020-82ч	ИТЭЛМА,без датч.кисл.,СО,1,5литр

На двигатели 1,6 литра:

21114-1411020-30	BOSCH_797,E-2,1.6L,1-я_серия(глюки в ПО)
21114-1411020-30	BOSCH_797,E-2,1.6L,2-я_серия
21114-1411020-30	BOSCH_797+,E-2,1.6L,1-я_серия
21114-1411020-30	BOSCH_797+,E-2,1.6L,2-я_серия
21114-1411020-20	BOSCH_797+,E-3,1.6L,1-я_серия
21114-1411020-10	BOSCH_797,E-3,1.6L,1-я_серия
21114-1411020-40	BOSCH_797,E-2,1.6L
21114-1411020-31	ЯНВАРЬ_7.2,Е-2,1.6L,1-я_серия(неудачная)
21114-1411020-31	ЯНВАРЬ_7.2,Е-2,1.6L,2-я_серия
21114-1411020-31	ЯНВАРЬ_7.2,Е-2,1.6L,3-я_серия
21114-1411020-31	ЯНВАРЬ_7.2+,Е-2,1.6L,1-я_серия,новая_аппарат.верс.
21114-1411020-32	ИТЭЛМА_7.2,Е-2,1.6L,1-я_серия
21114-1411020-32	ИТЭЛМА_7.2,Е-2,1.6L,2-я_серия
21114-1411020-32	ИТЭЛМА_7.2,Е-2,1.6L,3-я_серия
21114-1411020-32	ИТЭЛМА_7.2+,Е-2,1.6L,1-я_серия,новая_аппарат.верс.
21114-1411020-30Ч	BOSCH_с датч.кисл.,Е-2,дин,1,6L
21114-1411020-31Ч	ЯНВАРЬ_7.2,без датч.кисл.,СО,1.6литр.

Какие ЭБУ устанавливают на Ваз 2110

Раннее я уже рассказывал про то какие ЭБУ устанавливают на Ваз 2114, кому интересно прочитайте эту статью! Так вот на десятки электронные блоки управления устанавливаются аналогичные.

Январь 4 – технические характеристики на какие модели Ваз 2110 устанавливаются

Одним из самых распространенных ЭБУ устанавливаемых на Ваз 2110 является Январь 4.

Структурная система управления Январь 4

Январь 4 устанавливали на модели Ваз 2110 первого поколения 1999 г.в автомобиля. Конечно это не самая совершенная ЭБУ на Ваз, но все же она имеет ряд приемуществ о которых я расскажу позднее.

Bosch M1.5.4 — преимущества и недостатки использования в Ваз 2110

Для норм токсичности Евро-2 появляются новые модификации блока M1.5.4 (имеет неофициальный индекс «N», для создания искусственного отличия) 2111-1411020-60 и 2112-1411020-40, удовлетворяющие этим нормам и имеющие в своем составе датчик кислорода, каталитический нейтрализатор и адсорбер.

ЭБУ Bosch M1.5.4

Так же, для норм России был разработан ЭСУД для 8-кл. двигателя (2111-1411020-70), являющийся модификацией самого первого ЭСУД 2111-1411020. Все модификации, кроме самой первой, используют широкополосный датчик детонации. Этот блок начал производиться в новом конструктивном исполнении — облегченный негерметичный штампованный корпус с выдавленной надписью «MOTRONIC» (в народе «жестянка»). Впоследствии и ЭБУ 2112-1411020-40 тоже стали выпускаться в данном конструктивном исполнении. Замена конструктива, на мой взгляд, полностью неоправданна — герметичные блоки были более надежны. Новые модификации, скорее всего, имеют отличия в принципиальной схеме в сторону упрощения, так как канал детонации в них работает менее корректно, «жестянки» больше «звенят» на одинаковом ПО.

Январь-5 — описание и технические характеристики ЭБУ ВАЗ 2110

Параллельно с системой M1.5.4, АвтоВАЗ совместно с «ЭЛКАР» спроектировал функциональный аналог блока M1.5.4, который получил название Январь-5.». Первоначально были выпущены варианты под нормы Евро-2 (2112-1411020-41) имеющие в своем составе датчик кислорода, каталитический нейтрализатор и адсорбер. Позже началось серийное производство и установка систем на базе блоков управления:

1. «Январь-5.1.2» для 16-ти (2112-1411020-71).
2. «Январь-5.1.1» для 8-ми (2111-1411020-71) клапанных двигателей.

Все эти блоки имеют ПО и калибровки разработки ОАО «АвтоВАЗ». Для автомобилей классической компоновки используется модификация Январь 5.1.3 2104-1411020-01 в комплектации Евро-2, без датчика детонации.

ЭБУ ВАЗ 2110 Январь 5.1

От версии 5.1 отличается только незапаянными элементами канала детонации.В декабре 2005 г. НПП «Автэл» выпустило в запасные части (на конвейер ВАЗ это никогда не поставлялось!!!) ЭБУ «Январь 5.1.х» с измененной аппаратной частью.

ЭБУ ВАЗ 2110 BOSCH MP7.0H

Следующим поколением ЭБУ для Вазовских десяток стала Bosch MP 7.0 В данной модификации и аппаратная часть и программная разработаны фирмой «Bosch», окончательную калибровку и доводку систем выполнял ОАО «АвтоВАЗ». Это семейство также расширяется и уже дополнилось системами под нормы Евро-3 для 8-ми и 16-ти клапанных двигателей переднеприводных автомобилей, а также для полноприводных автомобилей ВАЗ-21214 и ВАЗ-2123 (нормы Евро-2 и Евро-3).

В качестве ПЗУ в данных блоках использована микросхема FLASH, емкостью 256 Kb, из которых только 32 Kb содержат калибровочные таблицы и могут быть считаны и перезаписаны. Вернее, записать можно все 256 Кб, а вот считать только 32 кб. Считывание /запись этих блоков (без вскрытия блоков) поддерживает только Combiloader от SMS-Software. Возможно так же программировать флэш внешним программатором через переходник, подключаемый к шине ЭБУ.

ЭБУ ВАЗ 2110 BOSCH MP7.0H

В данном ЭБУ использован 16-разрядный процессор B58590 (внутренняя маркировка фирмы Bosch), 20 — разрядная шина и, в качестве ПЗУ, для хранения ПО и калибровок, использована флэш-память 29F200. ЭБУ разных модификаций аппаратно различаются. ЭБУ под нормы Е3 (-50) имеет дополнительный драйвер для подогревателя 2-го датчика кислорода. Так же возможны различия по каналу ДТВ. Красивая бумажная наклейка (встречается и такое), поверх штатного шильдика — скорее всего детище ОПП, такие блоки устанавливались на некоторые «Нивы» и «Надежды», перешитые на ОПП из обычных «нивских».  Этот тип ЭБУ поддерживает не отключаемую драйверную диагностику. Поэтому при установке ГБО на них строго обязательно применение безразрывного отключения форсунок.

Переделать ЭБУ Январь 7.2 в 16 кл.

Изначально завод изготавливает платы ЭБУ под 16-ти клапанные двигатели. На всех платах эбу есть распайка под микросхемы и драйвера, Январь 7.2, М-73, Январь 7.2+, Bosch 7.9.7 (7.9.7+) (17.9.7), М-74, М-74.5, М-75 и т.д. В целях экономии, завод изготовитель не комплектует ЭБУ для 8-ми клапанных двигателей некоторыми электронными компонентами, которые с легкостью можно допаять в блок эбу самостоятельно, имея небольшие навыки с паяльником.

Причины для переделки эбу из 8-ми кл. в 16-ти кл. могут быть разные, дефицит и дороговизна 16-ти клапанных эбу Январь 7.2, установка 16-ти клапанного двигателя или ГБЦ. Если вы сделали какую либо доработку двигателя, тюнинговые валы, доработку ГБЦ, турбо и т.д. тогда однозначно понадобится эбу Январь 5.1 или Январь 7.2, для того чтобы откатать прошивку на инженерном блоке онлайн, индивидуально под конфигурацию вашего двигателя.

Как правило отличия восьми клапанного эбу, от шестнадцати клапанного, существует в системе индивидуального управления катушками зажигания и самой прошивки. В 16-ти кл. блок устанавливаются дополнительные силовые ключи управления катушками зажигания.

С таким же успехом можно оставить восьми клапанную проводку и восьми клапанный ЭБУ с катушкой зажигания от Лада Калина. Некоторые наоборот переделывают индивидуальное зажигание, на попарно параллельное из за некачественных катушек, которые приходиться довольно часто менять.

Что же нужно чтоб 8-ми клапанный эбу работал на 16-ти клапанном двигателе. Открыть 8-ми кл. прошивку I204DO57 в редакторе CTP и перекинуть калибровки с 16-ти кл. прошивки I205DO54, не трогаем только накопление катушки.

Как показала практика, 16-ти клапанные моторы довольно неплохо работают на восьми клапанных эбу, с правильной настройкой прошивки. (Готовая прошивка для восьми клапанного блока эбу с 16-ти клапанным двигателем под Калиновскую катушку зажигания, в архиве две прошивки под Январь 7.2 и 7.2+)

Рассмотрим как переделать ЭБУ январь 7.2 по индивидуальные катушки зажигания 16-ти кл. мотор.

Электронные компоненты которые необходимо припаять в блок ЭБУ

У нас Вы можете приобрести качественный готовый комплект электронных компонентов для самостоятельной переделки ЭБУ в 16-кл.

Также всегда в наличии инженерные платы, для переделки блока в онлайн функционал.

Видео монтаж деталей, переделываем эбу в 16- клапанов.

Распиновка контактов катушек зажигания ЭБУ М7.9.7 / Январь 7.2/М73

№	Соединение
1	21114 – Не используется / 21124 – Катушка зажигания 2 цилиндра.
2	21114 – Зажигание 2-3. Управление первичной обмоткой катушки зажигания, акт. уровень низкий. / 21124 – Катушка зажигания 3 цилиндра.
3	Масса цепи зажигания
4	21114 – Не используется / 21124 – Катушка зажигания 4 цилиндра.
5	21114 – Зажигание 1-4. Управление первичной обмоткой катушки зажигания, акт. уровень низкий. / 21124 – Катушка зажигания 1 цилиндра.

P.S. Если у вас серийный стоковый мотор и вы хотите прошить свой автомобиль динамичной тюнинговой прошивкой, а вам говорят что ваш эбу не прошивается и нужно менять его на Январь, держитесь подальше от таких прошивальшиков.

Любой эбу изначально прошивают на заводе, к тому же производитель блоков ЭБУ всегда предусматривает обновление ПО. Оборудование для работы с разными блоками эбу стоит не малых денег и у хороших мастеров оно есть, а для прошивки Января полно разного софта и прошивок в свободном доступе, поэтому и советуют менять на Январь.

Весь материал на сайте является собственностью автора AVTO1000.COM. Копирование только с разрешения автора, ссылка на сайт обязательна!

Расшифровка кодов самостоятельной диагностики в виде таблицы (комбинация —расшифровка поломок )

Поскольку
цель
диагностики
— получение
кода
и
его
расшифровка
, то
стоит
рассмотреть
подробнее
как
именно
выглядят
коды
ошибок
при
диагностике
своими
руками
и
что
именно
они
обозначают
. Чтобы
было
более
наглядно
оформим
их
как
таблицу
.

1	Появление этого кода свидетельствует о наличии неисправности в самом микропроцессоре . Для устранения ошибки может потребоваться перепрошивка устройства .
2	Этим кодом передается информация о том , что датчик уровня бензина , находящийся в топливном баке , работает со сбоями . Этот же код может информировать о проблемах с электропроводкой .
4 ,8	Код свидетельствует о пониженном или завышенном напряжении в электроцепях авто
12	Показывает , что диагностическая цепь контрольной лампы работает некорректно
13	Эти кодом шифруется информация о проблемах с устройством контролирующим кислород , а именно — о том , что сигналы с него перестали поступать на компьютер .
14 , 15	Датчик температуры антифриза системы охлаждения подает неправильный сигнал на БУ , ниже реального или намного выше .
16 , 17	Появление этой комбинации предупреждает о необходимости проверки бортовой сети на на наличие в ней обрывов и замыканий , по причине нереально высокого или низкого показателя напряжения .
19	Код свидетельствует о том , что возникла необходимость проверить цепь , поступает он из устройства , контролирующего положение коленвала и является некорректным .
21 , 22	Означает , что блок управления автомобилем ВАЗ 2115 получает слишком низкий , или наоборот , высокий , сигнал , исходящий из устройства , контролирующего дроссельную заслонку . Для ликвидации неисправности потребуется убедиться в том , что устройство работает стабильно , а затем заняться диагностикой электропроводки .
23 , 25	Может означать наличие сбоя в работе датчика устройства , контролирующего температуру всасываемого воздуха . Поскольку поступающий сигнал не является корректным потребуется осуществить проверку цепи и самого датчика .
24	Код может появиться в том случае , если датчик скорости автомобиля перестанет подавать сигналы на бортовой компьютер .
27 , 28	Такие комбинации свидетельствуют о том , что с датчика СО поступает неверный сигнал на бок управления автомобилем . Требуется проверка цепи на отсутствие в ней замыканий или обрывов , если они не обнаружатся — потребуется замена датчика .
33 , 34	Код означает , что с датчика , которым оснащено устройство контролирующее массовый расход воздуха , поступают некорректные сигналы . Такая ситуация может возникать или в случае обрыва цепи , или же при поломке самого датчика , в этом случае однозначно потребуется его замена .
35	Эта комбинация цифр — свидетельство обнаруженной неисправности регулятора холостого хода . Чтобы исправить ситуацию следует заменить датчик , эта процедура позволит возобновить нормальную работу устройства .
41	Выдача такого кода — результат поступления неверного сигнала с датчика фазы .
42	Свидетельствует о появлении неисправности в блоке управления электронной системой зажигания , в частности — в ее электропроводке . При этом следует помнить , что само зажигание может быть исправным , но диагностика цепи обязательно потребуется .
43	Касается поступления неверного сигнала от датчика детонации . Потребуется , опять —же проверка цепи на наличие обрыва и самого устройства — на исправность работы .
44 , 45	Свидетельство обнаружения сбоя в системе впрыска , точнее — бортовым компьютером зафиксированы нарушения , заключающиеся в слишком обогащенном или обедненном составе горючей смеси . В таких случаях может наблюдаться троение двигателя , при попытках переключения передач могут отмечаться рывки , в редких случаях двигатель может глохнуть .
51 , 52	Коды связаны с выявлением ошибок в работе оперативной памяти или устройства ППЗУ .
53	Свидетельствует о прекращении поступления сигнала с СО —датчика . Потребуется убедиться в исправной работе устройства .
54	Код можно наблюдать в том случае , если исчезнет сигнал , поступающий с датчика октан —корректора .
55	Код может свидетельствовать , что при повышенных на мотор автомобиля происходит обеднение горючей смеси . Признаки неисправности могут быть аналогичными тем , которые кодируются как 44 и 45 .
61	Сообщение о нарушении функционирования датчика кислорода . Чтобы восстановить нормальную работу системы потребуется заменить датчик на исправный .
