Мтз 80 не работает ручник

Устройство и принцип работы

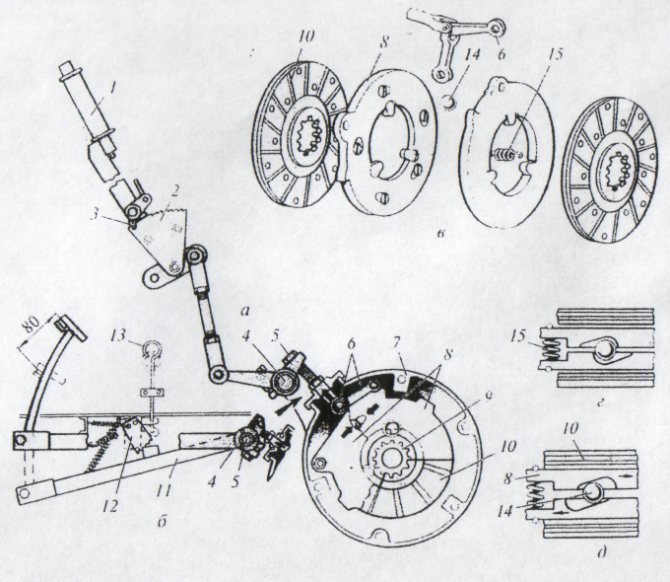

Тормозная система МТЗ 82 с механическим приводом и сухими фрикционными дисками. Два рабочих органа тормозов размещены в цилиндрических корпусах с обеих сторон картера трансмиссии на одной оси ведомой шестерни главной конической передачи с дифференциалом на ведущих валах конечной передачи трактора. Активацией механического привода тормозной механизм обеспечивает остановку ведущих валов левой и правой конечных передач трансмиссии, останавливая движение машины.

Каждый тормозной орган состоит из пары нажимных чугунных дисков и установленных по бокам пары фрикционных дисков. Фрикционные диски размещены на шлицах ведущих валов. Движение нажимных дисков осуществляется приводом через систему рычагов за счёт перекатывания разжимных шариков, установленных между деталями в наклонных проточках. При нажатии педали шарики перекатываются в проточках и набегают на её подъём, раздвигая диски. Остановка вращения ведущих шестерён происходит в результате движения нажимных дисков, при этом фрикционные накладки соединяются одной стороной с поверхностями нажимных дисков и второй стороной с неподвижными поверхностями кожуха и стакана. При удержании нажатия педали шарики максимально набегают на подъём проточки и упираются в буртик, фрикционные диски прижимаются к поверхностям, полностью затормаживая вращения валов. Для параллельности плоскостей нажатия и три проточки с шариками размещены по окружности с шагом 120 ̊ или с пятью проточками с шагом 72 ̊ . Возврат в исходное положение достигается усилием трёх стяжных пружин установленных на паре нажимных дисков. Рычаги и педали привода выходят из рабочего положения также за счёт усилия пружины.

В старых конструкциях МТЗ 80 (82) роль стояночного тормоза выполняет защёлка, удерживающая педали в нажатом состоянии. Тормозная система более новых тракторов оборудована дополнительным тормозным барабаном, выполняющим роль стояночного тормоза. Орган имеет полностью идентичную конструкцию, установлен с права вместе с штатным тормозом на одной оси и управляется отдельным рычагом с секторным фиксатором.

Для синхронного управления тормозами левого и правого механизма педали привода спариваются перемычкой, перед нажатием тормозов выключают сцепление. Для осуществления подтормаживания при поворотах, уменьшая радиус, педали привода разблокируют для возможности торможения отдельно левым или правым органом.

Порядок регулировки

Необходимость установки впрыска возникает при замене топливного насоса высокого давления (ТНВД) или его монтаже после ремонта, а также после ремонта поршневой группы дизеля. Регулировку производят при условии исправной топливной аппаратуры, ТНВД и отрегулированном газораспределительном механизме дизеля. Процесс установки состоит из ниже описанных последовательных операций.

Установка первого цилиндра в такте «сжатия»

С правой стороны по ходу движения машины в стенке крепления двигателя к корпусу сцепления, над продольной балкой рамы трактора возле заливной горловины для масла — есть установочный щуп. Своей короткой резьбовой частью он ввёрнут в стенку крепления и длинной безрезьбовой установлен наружу.

Регулировка

Эффективность проверяют на сухой дороге с твёрдым покрытием. При торможении движения со скоростью 25 км/ч тормозной путь, до полной остановки, не должен превышать 9 метров. Разница длины тормозного левого и правого следов не должна превышать 1 метр. При несоответствии производят дополнительную регулировку опаздывающей стороны.

Настройка хода педалей

Настройка заключается в регулировке хода приводных педалей тормозов. Правильная регулировка обеспечивает равномерное торможения левой и правой стороны. Ход педалей должен составлять 70 – 90 мм для тракторов с малогабаритной кабиной, с большой обзорной кабиной свободный ход должен быть 110 -120 мм. Регулировку осуществляют изменением длины регулировочного винта 2. Увеличенный ход педали снижает эффективность торможения, уменьшенный ход приводит к преждевременному износу накладок дисков. Для достижения одновременного торможения сблокированными педалями ход педали левого тормоза должен быть на 5 -20 мм меньше хода правой.

Нехватка резьбовой части регулировочного винта при регулировке говорит о недопустимом износе тормозных дисков или контактных поверхностей.

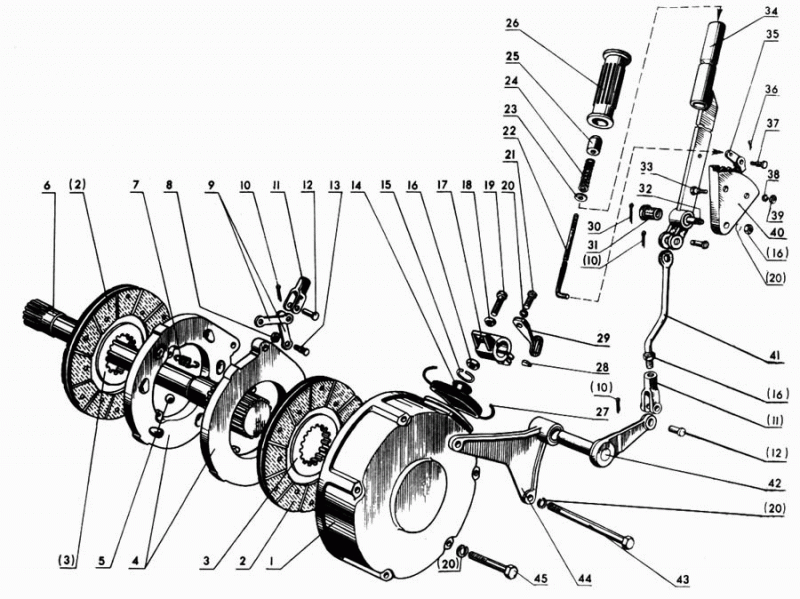

Регулировка стояночного тормоза

Правильная настройка ручника даёт полное блокирование колёс и удержание трактора на уклоне 18 %. Регулировку производят в следующем порядке:

устанавливают рычаг в переднее положение, ослабляя тормоз
отворачивают контргайку регулировочного винта 1 и контргайку 7 после освобождают соединительный палец,
поворачивают рычаг 4 и совмещают верхнюю кромку паза В1 рычага 2 с верхней кромкой паза В2 рычага 3 правой педали тормоза, а затем, вращая вилку 6, совместите отверстия рычага 4 и вилки 6 и вставьте палец 5
Закручивая или выворачивая винт 1 выбирают положение, при котором затяжка тормоза рычагом с усилием 400 Н осуществится в положении между третьим и четвёртым щелчком фиксатора. В заключение затягивают контрольные гайки регулируемых тяг.

Контроль регулировки органов управления тормозной системы производят при плановом обслуживании с периодичностью 500 рабочих часов.

Регулировка привода управления пневматическими тормозами прицепа

Механический привод управления параллельно связан с приводом управления тормозным пневматическим краном. Для обеспечения своевременной подачи давления воздуха в рабочие камеры тормозов прицепа при торможении, производится настройка длинны тяги 1 «открытия тормозного крана» и усилия пружины 3 «предварительного сжатия» установленной на тяге. Длинна регулируется таким образом, чтобы в свободном положении органов управления тормозом зазор между верхними кромками пазов и рычагов 6 и 7 составлял 1-2 мм. Длина пружины 3 должна быть 37 мм и регулируется вращением упорной гайки 2 на резьбовой части тяги 1.

Для обеспечения достаточного усилия воздухом регулируется давление в пневмомагистрали управления тормозами прицепа. Для настройки отсоединяют тягу 1 привода в сочленении с пневмокраном под резиновым кожухом 8. Отворачивают проушину 9 сочленения на несколько оборотов и вращением регулировочной гайки устанавливают давление в магистрали 7,7 кгс/см2. Затем фиксируют положение контрогайкой, соединяют проушину с тягой и устанавливают резиновый кожух.

Режимы работы трактора

Исходя из характера использования, трактор может выполнять работы в двух режимах: транспортном и технологическом.

Транспортное управление характеризуется движением трактора при выполнении переездов, как самой машины, так и транспортировки грузов в комплексе с прицепными транспортными средствами. А также транспортное движение в агрегате с технологическим прицепным или навесным оборудованием. При этом управление ограничивается выбором и переключением транспортных скоростей коробки передач и управлением направлением движения вращением рулевого колеса с применением всех навыков вождения.

МТЗ 82 на транспортных работах

Технологический режим управления связан с работой трактора в агрегате с навесными, прицепными устройствами, как в движении, так и стационарно. По характеру работы технологическое оборудование, используемое в агрегате с трактором, может быть, как не требующее привода, так и получающее привод от трактора. В данном режиме управление осуществляется в комплексе с агрегатом – трактором и используемой машиной. То есть трактористу кроме движения трактором необходимо контролировать работу используемой машины. При этом управление должно строго соответствовать технологическим требованиям обеспечивая безопасность, оптимальную производительность и качество выполняемой операции. Выполняя работу в агрегате, могут учитываться: скорость движения с конкретно рекомендуемой передачей КПП для выполнения операции, глубина обработки, высота среза, скорость вращения приводного вала, ширина захвата и другие параметры.

Технологический режим работы трактора

Для квалифицированного выполнения операций при агрегатировании трактора с тем или иным оборудованием существуют нормативные технологические карты с указанием всех параметров управления.

Выполнение технологической операции трактором МТЗ 82 с приводным агрегатом

Сам привод, используемого с трактором оборудования, может осуществляется:

Механически — передачей мощности вращением ВОМ.
Гидравлически — давлением рабочей жидкости гидронавесной системы.
В редких случаях давлением — воздуха пневмосистемы или инерцией создаваемой выхлопными газами работающего дизеля.

Сектора управления

Управление двигателем – запуск и остановка дизеля, регулирование рабочих оборотов и подачи топлива.
Управление трансмиссией трактора в режиме езды – выбор скорости и направления движения переключением передач, управление рулевым механизмом с использованием световых сигналов поворотов, применение основных тормозов и стояночного тормоза в процессе движения и остановки машины, использование полного привода и блокировки дифференциала заднего моста.
Управление трансмиссией в режиме привода рабочего оборудования – выбор скорости вращения вала отбора мощности, выбор режима работы ВОМ «независимый – синхронный», включение привода ВОМ.
В управление гидронавесной системой входит: управление навеской трактора иеё настройка, применение силового и позиционного регулирования при использовании почвообрабатывающих устройств, использование гидравлики для привода гидроузлов оборудования работающего в агрегате с трактором.
Управление приборами обогрева и вентиляции кабины трактора, наружным и внутренним освещением и сигнальными световыми приборами.

Как определить наличие неисправностей тормозной системы трактора

Необходимость в проведении ремонтных манипуляций возникает сразу, после обнаружения таких симптомов неполадок тормозной системы, как:

снижение уровня тормозной жидкости (происходит при износе колодок, наличии утечек из-за разгерметизации шлангов и трубок);
заклинивание регулировок;
мягкая или жесткая педаль, снижающая эффективность торможения;
наличие пульсации либо вибрации педали, ее чрезмерный ход либо проваливание в пол;
свист, скрежет, визг и другие посторонние звуки, возникающие в процессе торможения;
нарушение устойчивости трактора при остановке и прочее.

Производится обычно ремонт тормозов МТЗ после разборки и снятия узлов. Подобное происходит при выходе из строя внутренних деталей. Мероприятие предполагает прочистку системы, обнаружение изношенных частей и их замену, последующую сборку и регулировку.

Как работает тормозная система МТЗ-82

Тормоза на МТЗ-82 действуют следующим образом. При нажатии на педаль тормоза специальные тормозные стержни подушек сдвигаются вниз, тем самым проворачивая валик и рычаги. После этого усилие при помощи шарообразных шайб и болтов передается к вилкам. Они, используя тягу и пальцы, крепко прикрепляются к нажимным дискам. Эти диски под воздействием тяги разворачиваются и тем самым перемещают сферы по системам, располагающимся под наклоном, а диски разжимаются.

При помощи тех же самых дисков накладки, находящиеся на соединительных дисках, прижимаются к крышке стакана и кожуху тормозного устройства. После этого тормозят свое действие ключевые шестерные колеса, отвечающие за конечную передачу, и колеса трактора останавливаются. В изначальное свое положение педали и диски приводятся при воздействии на них специальных пружин и дисков нажима.

При этом прием разного воздействия на две педали применяется в том случае, если нужно обеспечить трактору дополнительную маневренность. Будьте внимательны, ведь нельзя допускать торможения отдельного колеса сельскохозяйственной техники в том случае, когда машина разгоняется больше, чем на скорость в 10 км/час. Это опасно, потому что может в конечном счете привести к опрокидыванию машины. Для того чтобы одновременно воспользоваться правым и левым тормозом, необходимо заблокировать обе педали, используя для этого соединительную планку. Режим, при котором все колеса останавливаются одновременно, — стандартный, именно поэтому необходимо постоянно следить за тем, чтобы педали были заблокированы.

Устройство тормозов МТЗ-82 предполагает, что тракторист может зафиксировать педаль в состоянии торможения. Подобное действие может выполняться при использовании специальной защелки, оснащенной зубцами, которая контролируется воздействующей на нее тягой. На тягу, в свою очередь, воздействует рукоятка, которую устанавливают возле правой стенки водительской кабины. Защелка при использовании рукоятки поворачивается в нужное положение и скрепляется с упором, который располагается на рычаге нужной педали.

Если вы работаете на склонах или в условиях скользкой дороги, то, чтобы достигнуть лучшего торможения, специалисты рекомендуют обязательно вручную подключать передний мост.

Для того чтобы обеспечить тормозной установке длительный срок службы, необходимо руководствоваться следующими правилами:

Не зажимайте педаль тормозов, если в этом нет необходимости. Это приведет к быстрому выходу из строя фрикционных накладок.
Осуществляйте торможение плавно, нажимая на тормоз полностью и не фиксируя педаль на каком-то промежуточном уровне.
Выключайте сцепление, когда тормозите.
Не забывайте убирать защелку, которая удерживает педали в состоянии тормоза, когда начинаете приводить трактор минской модификации в движение.

Устройство тормозов МТЗ-82

Трактор Беларус, как правило, оборудуют сухими дисковыми тормозами. Их устанавливают на валах ключевых шестерных колес. Стоят они с обеих сторон, и сверху на них накидываются специальные защитные кожухи.

Тормозная система МТЗ-82 состоит из нескольких элементов:

Два соединительных диска, которые совмещаются с помощью специальных приспособлений с ведущими шестеренками конечных передач.
Фрикционные накладки, наклеенные на диски.
Пара нажимных дисков, которые изготовлены из чугунного материала и соединены с первым элементом конструкции.

Между последними элементами устанавливается несколько разжимных шаров, которые располагают по всей окружности с равными отступами друг от друга. Эти шары должны войти в специальные наклонные гнезда, которые сделаны изнутри на нажимных дисках. Внутри конструкция тормозов тракторной машины полностью защищена от протекания в нее масла, которое содержится на заднем мосту. Защита сделана при помощи установки специальной пары самоподжимных манжет на крышке стакана. Крышка, в свою очередь, получает уплотнение при помощи резинового кольца.

Рабочий тормоз

На тракторе МТЗ 82 в качестве механизма рабочих (основных тормозов) используются сухие тормоза на дисковой основе. Они расположены в задней части моста с правой и левой стороны соответственно.На рисунке ниже представлена схема устройства рабочего тормоза трактора.

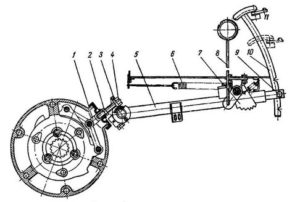

1 — основной кожух тормозной системы; 2 — шариковая основа; 3 — пружинное основание; 4 — диски для соединения деталей; 5 — диски тормозной системы; 6 — вилочное основание; 7 — контргайка крепления; 8 — болт для обеспечения регулировки; 9 — педальный валик; 10 — защелка тормозной системы; 11 — шайба в форме сферы; 12 — рычаг тормозной системы левой стороны; 17 — защелка тормоза на горной поверхности; 18 — тяга тормозной системы; 19 — крышка крепления.

Такая схема тормоза подходит и для моделей 821 и 80. Обычно эти транспортные средства оборудованы ручным типом тормоза.

Регулировка управления как новых, так и старых типов тормозов осуществляется следующим образом:

подушки типа А должны быть установлены на поверхность и иметь толщину 2-3 мм;
гайки болтов, которые выполняют регулировочную функцию колодок следует отвернуть;
провести регулировку рабочих тормозов;
вернуть контргайку в рабочее положение.

Стояночный тормоз

При правильной установки ручника стояночного тормоза происходит полная блокировка тормозов под уклоном до 18%, это главное отличие модели мтз82 от предшественников.

Регулировка данного типа тормоза необходимо проводить следующие действия:

тормоз ослабляется путем перемещения положения рычага вперед;
открутить контргайку винта регулировки 1 и 7 (только после освобождения его от крепления);
совместить друг с другом показатели: В1 и В2; рычаг 4 с вилкой 6;
вставить паз пальца 5;
винт 1 необходимо закрутить до того момента, когда усилия тормоза в размере 400Н будет приходится на промежуток 3 и 4 фиксаторов.
затянуть гайку до упора.

Обслуживание тормозной системы КамАЗ: Регулировка тормозного механизма КамАЗ

Регулировка тормозного механизма КамАЗ может быть полной или частичной. В обоих случаях необходимо проверить, правильно ли затянуты подшипники ступиц колес. Тормозные барабаны должны быть холодными. Стояночный тормоз следует выключить.

Полную регулировку проводят только после разборки и ремонта тормозов или в случае нарушения центровки рабочих поверхностей фрикционных накладок и тормозного барабана.

Необходимые операции надо выполнять в такой последовательности.

1. Ослабить гайки крепления осей колодок и сблизить эксцентрики, повернув оси метками одну к другой. Метки поставлены на наружных выступающих над гайками торцах осей. Отпустить болты крепления кронштейна разжимного кулака.

2. Подать в тормозную камеру сжатый воздух под давлением 1—1,5 кгс/см2 (нажать на педаль тормоза при наличии воздуха в системе или воспользоваться сжатым воздухом из гаражной установки).

Регулировка тормозного механизма КамАЗ

При отсутствии сжатого воздуха вынуть палец штока тормозной камеры и, нажимая на регулировочный рычаг в сторону хода штока тормозной камеры при торможении, прижать колодки к тормозному барабану.

Поворачивая эксцентрики в одну и другую сторону, сцентрировать колодки относительно барабана и добиться плотного прилегания их к барабану. После этого через окна в щитке тормоза, расположенные на расстоянии 20—30 мм от наружных концов накладок, направить щуп толщиной 0,1 мм под накладку: он не должен проходить вдоль всей ее ширины.

3. Не прекращая подачи сжатого воздуха в тормозную камеру, а при отсутствии сжатого воздуха — не отпуская регулировочного рычага и удерживая оси колодок от проворачивания, надежно затянуть гайки осей и гайки болтов крепления кронштейна разжимного кулака к суппорту тормоза.

4. Прекратить подачу сжатого воздуха, а при отсутствии сжатого воздуха отпустить регулировочный рычаг и присоединить шток тормозной камеры.

5. Повернуть оси червяка регулировочного рычага так, чтобы ход штока тормозной камеры был в пределах 20—30 мм.

Убедиться, что при включении и выключении подачи воздуха штоки тормозных камер перемещаются быстро, без заеданий.

6. Проверить, как вращаются барабаны: они должны вращаться свободно и равномерно, не касаясь колодок.

После указанной регулировки между тормозным барабаном и колодками могут быть следующие зазоры: у разжимного кулака 0,4 мм, у осей колодок 0,2 мм.

Частичную регулировку проводят только для уменьшения зазора между колодками и барабаном, который увеличивается при эксплуатации вследствие износа накладок. Наличие больших зазоров, при которых требуется проведение частичной регулировки, обнаруживают по увеличению хода штоков тормозных камер (ход штока не должен превышать 40 мм). Частичную регулировку выполняют только вращением осей червяков регулировочных рычагов так же, как и при полной регулировке (см. пп. 5 и 6). При этом не следует ослаблять гайки осей колодок и изменять установку осей, так как это может нарушить нормальное прилегание колодок к барабану при торможении. В случае изменения установки осей необходимо проводить полную регулировку.

При частичной регулировке надо устанавливать наименьший ход штоков тормозных камер, равный 20 мм.

Для получения одинаковой эффективности торможения правых и левых колес необходимо, чтобы ходы штоков правых и левых камер каждого моста мало отличались один от другого.

При проверке тормозов на роликовом стенде необходимо, чтобы разность тормозных сил правого и левого колес испытуемого моста не превышала 15% максимальной величины.
