Не работает спидометр газ 3110

Электрооборудование ГАЗ 3110

Как и в любом автомобиле, в электросхеме ГАЗ 3110 есть автомобильная проводка с разъемами, различные реле и датчики, предохранители, приборы, а также источники и потребители энергии. Источниками энергии являются генератор и аккумулятор, к потребителям относятся:

  • Стартер;

    Схема конструкции стартера для Газ 3110

  • Моторчики печки и стеклоочистителя;
  • Звуковые сигналы;
  • Приборы освещения;
  • Элементы системы зажигания;
  • Магнитола, сигнализация, а также другие потребители, установленные пользователем.

На Волге 3110 установлен электронный спидометр. Следует отметить, что на предыдущей модели ГАЗ 31029 спидометр оснащался механическим приводом (тросиком). Также в отличие от 31029 на модели 3110 появился тахометр.

У тахометра в первых моделях отмечалась следующая недоработка – стрелка прибора дрожала, показывая количество оборотов. В дальнейшем производитель довел прибор до ума, а владельцам первых авто приходилось своими руками устранять недоделки – впаивать в схему тахометра дополнительный резистор.

Тахометр от Волги 3110 После 1999 года эта проблема исчезла на машинах. Еще нужно сказать, что были разные – их выпускали во Владимире и Риге.

Схема автомобиля — Волга 3110

Здесь рассмотренны схемы электрооборудования на ГАЗ 3110 1996-2004 г.в. Внешними отличительными чертами были новые крылья, форма крыши, капот, фартуки, решётка радиатора. Прежними остались лишь двери. Первое время автомобили ГАЗ 3110 оснащались узкими чёрными бамперами, а уже с 2000 года они были заменены новыми современными бамперами, которые стали окрашиваться в цвет кузова. Они придавали автомобилю более внушительный вид за счёт дополнительных объёмов. Отличительной особенностью была и крышка багажника, которая открывалась от самого бампера для того, чтобы облегчить погрузку вещей в багажное отделение. В 2001 году автомобили стали окрашивать и грунтовать по новой системе, что позволило увеличить срок службы кузова. Существовала и специальная версия ГАЗ 3110 для служб такси, которая обладала специальной раскраской, подготовкой под таксометр и отделкой салона из легкомоющихся материалов.Схема системы зажигания на Волга 3110

1 – блок управления М 1.5.4 двигателем 9 – разъем диагностики 2 – датчик фазы 10 – реле системы управления двигателем 3 – датчик частоты вращения и синхронизации 11 – реле топливного насоса 4 – датчик положения воздушной дроссельной заслонки 12 – регулятор холостого хода 5 – датчик детонации 13 – форсунка 6 – датчик массового расхода воздуха 14 – катушка зажигания 7 – датчик температуры охлаждающей жидкости 15 – свеча зажигания 8 – датчик температуры воздуха во впускной трубе

Электросхема оборудования ГАЗ-3110 с двигателем ЗМЗ-4062

1 – указатель поворота 46 – комбинация приборов 2 – фара 47 – спидометр 3 – противотуманная фара 48 – тахометр 4 – звуковой сигнал 49 – вольтметр 5 – боковой повторитель 50 – контрольная лампа разряда аккумуляторной батареи 6 – замок зажигания 51 – лампа подсветки приборов 7 – блок предохранителей в моторном отсеке 52 – контрольная лампа правого поворота 8 – генератор 53 – контрольная лампа левого поворота 9 – штепсельная розетка 54 – контрольная лампа стояночного тормоза 10 – подкапотная лампа 55 – контрольная лампа обогрева сидений 11 – аккумуляторная батарея 56 – контрольная лампа габаритного света 12 – датчик включения электровентилятора 57 – контрольная лампа дальнего света фар 13 – электровентилятор 58 – контрольная лампа падения уровня тормозной жидкости 14 – реле звукового сигнала 59 – контрольная лампа КМСУД 15 – левый блок предохранителей 60 – указатель температуры охлаждающей жидкости 16 – выключатель звукового сигнала 61 – указатель уровня топлива 17 – датчик падения уровня тормозной жидкости 62 – контрольная лампа резерва топлива 18 – реле включения фар 63 – контрольная лампа перегрева охлаждающей жидкости 19 – стартер 64 – указатель давления масла 20 – реле стартера 65 – контрольная лампа аварийного падения давления масла 21 – центральный переключатель света 66 – дублирующая контрольная лампа 22 – выключатель сигнала торможения 67 – выключатель плафона передней двери 23 – выключатель света заднего хода 68 – плафон освещения салона 24 – переключатель стеклоочистителя 69 – выключатель плафона задней двери 25 – электронасос стеклоомывателя 70 – прерыватель контрольной лампы стояночного тормоза 26 – электродвигатель стеклоочистителя 71 – выключатель контрольной лампы стояночного тормоза 27 – реле стеклоочистителя 72 – фонарь освещения багажного отделения 28 – реле электровентилятора 73 – элемент обогрева заднего стекла 29 – радиоприемник 74 – выключатель обогрева жиклеров стеклоомывателя 30 – электродвигатель антенны 75 – реле обогрева сидений 31 – переключатель антенны 76 – выключатель обогрева сидений 32 – лампа освещения вещевого ящика 77 – элементы обогрева сидений 33 – выключатель лампы освещения вещевого ящика 78 – датчик контрольной лампы перегрева охлаждающей жидкости 34 – реле противотуманных фар 79 – датчик указателя температуры охлаждающей жидкости 35 – выключатель противотуманных фар 80 – датчик контрольной лампы аварийного падения давления масла 36 – выключатель ламп заднего противотуманного света 81 – датчик указателя давления масла 37 – реле обогрева заднего стекла 82 – топливный насос 38 – переключатель обогрева заднего стекла 83 – датчик указателя уровня топлива 39 – переключатель вентилятора отопителя 84 – выключатель системы диагностики контрольных ламп комбинации приборов 40 – прикуриватель 85 – жиклеры стеклоомывателя с электрообогревом 41 – правый блок предохранителей 86 – задний фонарь на крыле 42 – датчик спидометра 87 – задний фонарь на крышке багажного отделения 43 – выключатель аварийной сигнализации 88 – дополнительный сигнал торможения 44 – реле-прерыватель указателей поворота 89 – фонарь освещения номерного знака 45 – переключатель указателей поворота 90 – электродвигатель вентилятора отопителя

Не работает спидометр волга 31105

Контрольно-измерительные приборы современных автомобилей используются не только с точки зрения познавательной. Благодаря им мы можем выявлять некоторые неисправности, контролировать состояние систем и узлов, а также контролировать пробег и скорость. Это в том случае, если все работает, включается и моргает. Как только отказывает хотя бы один из важных приборов — как без рук. Особенно это касается спидометра. Электронный привод заменил механический на последних моделях отечественных автомобилей. Показания стали точнее, стрелки двигаются плавнее, а показатели снимаются проще.

  1. Применение электрического спидометра
  2. Устройство и схема спидометра Газ 3110
  3. Датчик спидометра Газ 3110
  4. Основные неисправности спидометра Волги

Применение электрического спидометра

Электрический спидометр Газ 3310 устроен по типовой схеме, которая появилась еще в середине 70-х на зарубежных автомобилях массово. Ее применяли и раньше, но на недорогих моделях чаще устанавливали привод классический, тросовый. Механический привод — довольно точный, но он зависит от слишком многих факторов. Точнее, точность его показаний. На точность влияют:

  • внешний диаметр колеса;
  • степень износа резины;
  • степень износа редуктора спидометра;
  • уровень погрешности самого спидометра;
  • передаточное соотношение главной пары.

Как видим, причин неправильно показывать скорость у механики более, чем достаточно, причем мы назвали далеко не все из них. Применение электрического спидометра тоже не дает никакой гарантии того, что скорость, указанная на шкале — эталонная. Вмешиваются все те же факторы, только добавляются еще и сугубо электрические неприятности — отсутствие или плохие контакты, разнокалиберные радиодетали и тому подобные нюансы.

Устройство и схема спидометра Газ 3110

Спидометр с электрическим приводом Газ 3110 устроен по такой же схеме, как и у всех автомобилей-современников. Показания на шкале зависят от количества оборотов вторичного вала коробки передач. От него приводится в движение редуктор спидометра, в который встроен датчик. Датчик может быть нескольких типов и о нем мы поговорим отдельно. Сама же принципиальная электрическая схема работы спидометра показана на фотографии.

Принципиально, он устроен следующим образом. Частота вращения вторичного вала коробки передач преобразуется в электрические импульсы, которые с определенной частотой датчик передает на исполняющее устройство в панели приборов. Точный сервопривод преобразовывает электрический сигнал в механический и по типу механического спидометра приводит в действие стрелку спидометра и шестерни одометра. Также существуют цифровые одометры, где показания выводятся не в привычном аналоговом виде, а на жидкокристаллический дисплей. В принципе, нет никаких проблем с тем, чтобы и спидометр сделать полностью цифровым. Только все дело в привычке.

Человек привык оценивать данные по стрелочному индикатору, хоть ты кол ему на голове теши. Поэтому инженерам и приходится усложнять себе жизнь, дважды преобразовывая аналоговый сигнал в цифровой и наоборот. Даже самые навороченные конструктивно автомобили имеют нарисованные циферблаты панели приборов. Так организована приборка на БМВ 7-й серии предпоследнего поколения. Причем в зависимости от скорости движения, приборка может менять цвет и внешний вид.

Датчик спидометра Газ 3110

На Волгах 3110 могут быть установлены как пятиступенчатые КПП, так и четырехступенчатые. В зависимости от этого на них устанавливается определенная модель датчика. Если датчик не соответствует модели КПП, то спидометр показывать будет, но полную чушь. Поэтому если не работает спидометр на Газ 3110, в первую очередь поиск неисправности стоит начинать с датчика скорости.

На пятиступенчатых моделях коробки передач устанавливались 6-импульсные датчики, а на четырехступенчатые Волги старого образца ставили датчик на 10 импульсов. Внешне они тоже отличаются. 10-импульсный датчик имел круглую форму корпуса, а 6-импульсный — квадратную.

Возможные неисправности устройства

Почему не работает спидометр?

Причин множество, рассмотрим основные:

  1. Прибор не работает. Проблема заключается в откручивании гаек, которые соединяют гибкий шкив с устройством и трансмиссией, если это так, то их нужно просто закрутить. Неработающий девайс может быть следствием обрыва тросика, если это так, то его придется заменить. В некоторых случаях в Газелях происходит заклинивание валика прибора, тогда ничего не остается, как заменить устройство целиком.
  2. Стрелка на шкале стала колебаться, могут появиться посторонние звуки. Изначально установите вал прибора, при этом радиус изгиба тросика должен быть не менее 1.5 см. Если причина в ослабшем креплении гибкого шкива к прибору или трансмиссии, гайки фиксации необходимо закрутить до конца. При отсутствии смазки на тросике ее необходимо добавить. Если на месте установки троса на трансмиссии имеются загрязнения, это может спровоцировать колебание стрелки, поэтому грязь следует удалить.
  3. Регулировка стрелки прибора нарушена — еще один тип неисправности. Если трос установлен неправильно в оболочке габикого вала, его нужно вмонтировать туда заново. Учтите, что упорная втулка в должна быть расположена со стороны трансмиссии.
  4. Стрелка прибора уперлась в ограничитель и выше не поднимается, это может быть следствием разрыва спиральной пружинки, единственным вариантом будет полная замена.

Популярное на сайте

Эту страницу ищут по запросам: Проблема спидометра на газели., форум ГАЗ Газель, обсуждение ГАЗ Газель.

Сейчас комментируют:

всем привет подскажите такая проблема когда включаю дальний свет гаснет приборка и задние

Всем привет у меня 2110 движок1.5 16кл тоже дёргает на 2-2,5 оборотах

Всем привет! Встал выбор между камрюхой 2.5 и маздой 2.5. По динамике мазда выигрывает, да

В зиму мотор все таки будет снова разобран. Не будет никаких кардинальных изменений в нем.

Мотоцикл ездиет, километры бегут. С моменты выезда не было ни единой поломки. Уверенно про

Справа на главной странице форума есть»поиск тем по модели автомобиля»,вполне информативны

Ты пробовал думать перед тем, как что нибудь сказать? Когда говоришь о кровавом тиране

Сталин не однозначная личность крававый тиран но хз может именно такой правитель больше по

Wroom.ru

Свидетельство о регистрации СМИ №ФС 77-76203 16+

lexa277 » 11 мар 2011 12:50

Re: не работает спидометр!

Artefact » 11 мар 2011 13:47

Re: не работает спидометр!

САШКО161 » 11 мар 2011 14:02

Re: не работает спидометр!

lexa277 » 11 мар 2011 14:49

Re: не работает спидометр!

Example626 » 11 мар 2011 16:56

Re: не работает спидометр!

matveihc » 11 мар 2011 21:40

Re: не работает спидометр!

Example626 » 11 мар 2011 21:43

Re: не работает спидометр!

matveihc » 11 мар 2011 21:51

Re: не работает спидометр!

Example626 » 11 мар 2011 22:09

Не вводи в заблуждение людей. Три провода: 1. +12 В 2. Импульсный сигнал (и скорость, и расстояние идут по одному проводу). Выдаёт шесть импульсов (шесть раз замыкает и размыкает провод на массу) за один оборот вала. Это 6000 импульсов на один километр (10000 импульсов на милю). 3. Масса.

Датчики бывают с разными разъёмами. — круглые и прямоугольные. Сами датчики тоже разные — 10-импульсные и 6-импульсные. На «Волгу» нужен 6-импульсный. Разъёмы были разные. Какой у тебя — никто не знает. Лучше всего защищены от попадания грязи и воды прямоугольные разъёмы.

Re: не работает спидометр!

lexa277 » 11 мар 2011 22:19

Re: не работает спидометр!

Example626 » 11 мар 2011 22:20

Re: не работает спидометр!

lexa277 » 11 мар 2011 22:20

Re: не работает спидометр!

-Keeper- » 11 мар 2011 23:33

Re: не работает спидометр!

serg6033 » 11 мар 2011 23:36

Re: не работает спидометр!

Example626 » 11 мар 2011 23:48

Re: не работает спидометр!

matveihc » 11 мар 2011 23:49

Re: не работает спидометр!

Example626 » 12 мар 2011 00:05

При ненормальном контакте всякое может быть. Сигнал был, но он был слабый. Возможно, входные схемы на стрелку и одометр разные, вот один и работал, а второй — нет. Одному хватало слабого сигнала, а другому — нет.

Моя информация насчёт распиновки разъёма более чем точна. Можешь поверить. Не хочешь верить, вот ссылка: https://www.volga-gaz.ru/gazvolga/error/error055.asp Там, правда, датчик подключен не к приборке, а к ЭБУ, но от этого ничего не меняется. Все датчики на отечественные автомобили идентичны и отличаются только внешним исполнением и количеством импульсов на один оборот.

К приборке подключается тоже только один сигнальный провод от датчика — на всё. Это видно и на электрической схеме автомобиля «Волга». Не поленись — посмотри.

Основные неисправности спидометра Волги

Чаще всего владельцев заставляет переходить на механику частый отказ исполнительного механизма стрелки спидометра. Если одометр показывает пробег, а стрелка упала замертво или уже в конвульсиях, тогда дело именно в нем. В этом случае только замена блока спасет ситуацию. Разбирать панель приборов и привод стрелки не рекомендуют. Разве только для общеобразовательных целей.

Также можно проверить целостность цепей в электронном блоке управления двигателем, но с ведерным паяльником туда обычно не ходят. Проверка ЭБУ проводится только в условиях станции технического обслуживания и при наличии соответствующего оборудования и компьютерного программного обеспечения специально адаптированного для Газ 3110. Замена приборки на новую — самый распространенный выход из ситуации. Сегодня их научились делать не только за рубежом, но и во Владимире, поэтому купить приборную панель на Газ 3110 не проблема.

Что касается механической части привода спидометра Волги, там все осталось по-прежнему, как и в механическом приводе.

Привод расположен на КПП, крепится прямо к ее картеру и по его визуальному состоянию можно сделать вывод о работоспособности как датчика, так и редуктора. Не превышайте скорость по Гринвичу, и удачи в дороге!

Обратите внимание! Фотографии носят исключительно ознакомительный характер и могут отличаться от товара, фактически имеющегося на складах. Если Вас интересуют какие-то определённые характеристики (цвет, форма, размер, соответствие с товаром на складе и иные), просим уточнять данную информацию у менеджеров при согласовании заказа

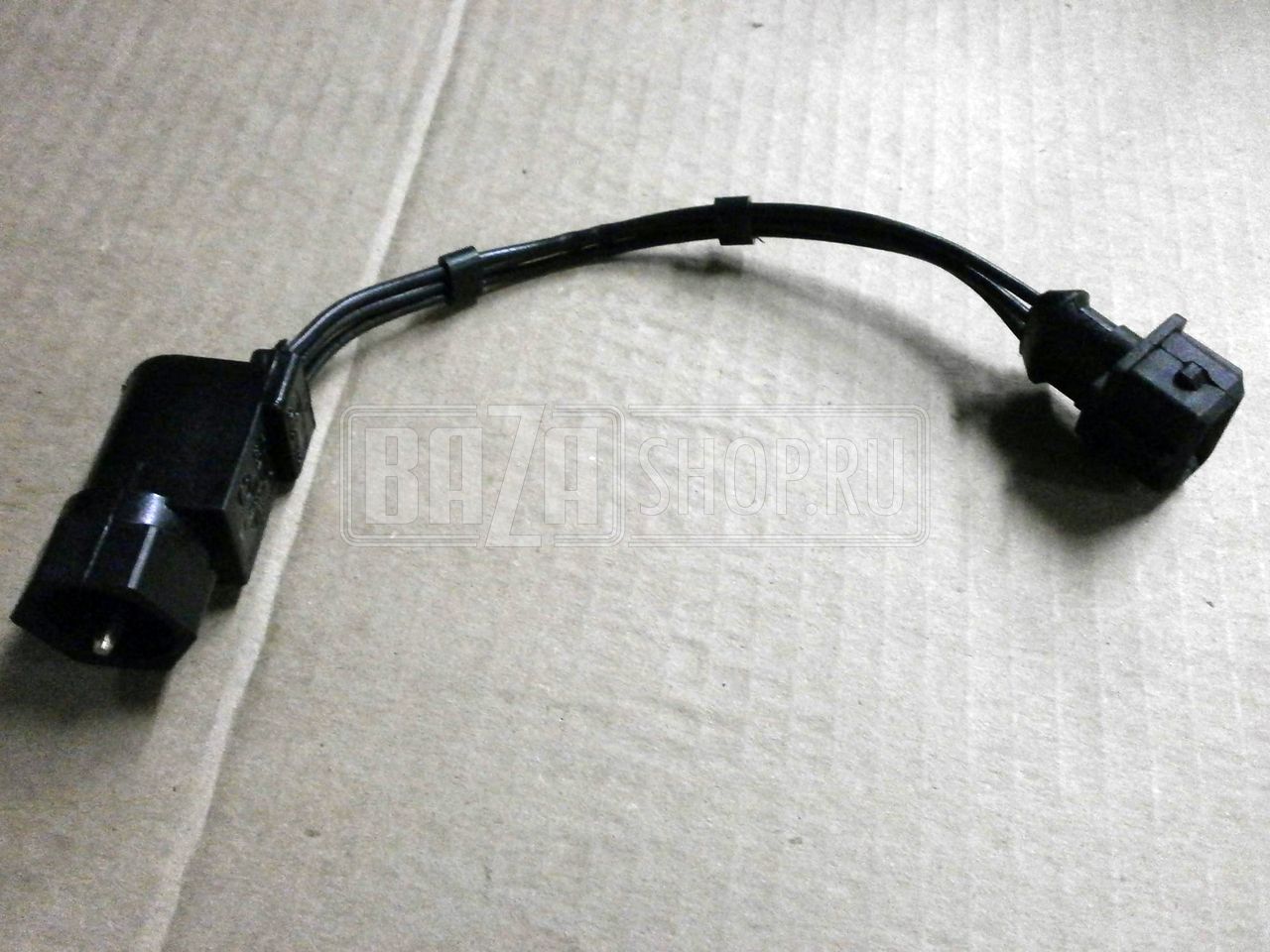

Вы можете купить «Датчик скорости (привод спидометра) ГАЗ 3110** 344.3843 / 344.3843 / 19299» онлайн прямо сейчас. Для этого просто отложите деталь в корзину или воспользуйтесь опцией «заказ в один клик».

У ТК «База все для УАЗа» Вы всегда найдёте конкурентные цены, оптимальные сроки поставки и широчайший ассортимент.

Любые вопросы по работе магазина и срокам поставки отсутствующих на складе товаров вы можете задать нашему менеджеру по телефону: 8-800-700-9-554 или через форму обратной связи.

Нужно быть авторизованным на сайте, чтобы оставить вопрос по товару.

Подмотка прибора

Так как скрутить спидометр на Газели самому? Подматывать и доматывать показания можно по нескольким схемам, каждую из них рассмотрим в отдельности.

Самодельные способы

Если не знаете, как накрутить спидометр, то можно воспользоваться простым методом, который заключается во вмешательстве в работу одометра. Перед тем, как смотать одометр, приготовьте шило с пинцетом. Необходимо произвести демонтаж приборной панели и частично разобрать ее, открыв стекло и демонтировав одометр. С помощью шила и пинцета производится скручивание пробега в авто. Скрученный одометр устанавливается на место в контрольный щиток и приборка подключается к бортовой сети.

Есть еще способ, который именуется как «колхозный». Как сделать подмотку показаний таким методом? Очень легко — схема намотки подразумевает отключение троса от прибора и подключение через него строительной дрели с функцией реверса. Дрель включается и показания отматываются, здесь все просто.

Готовые варианты

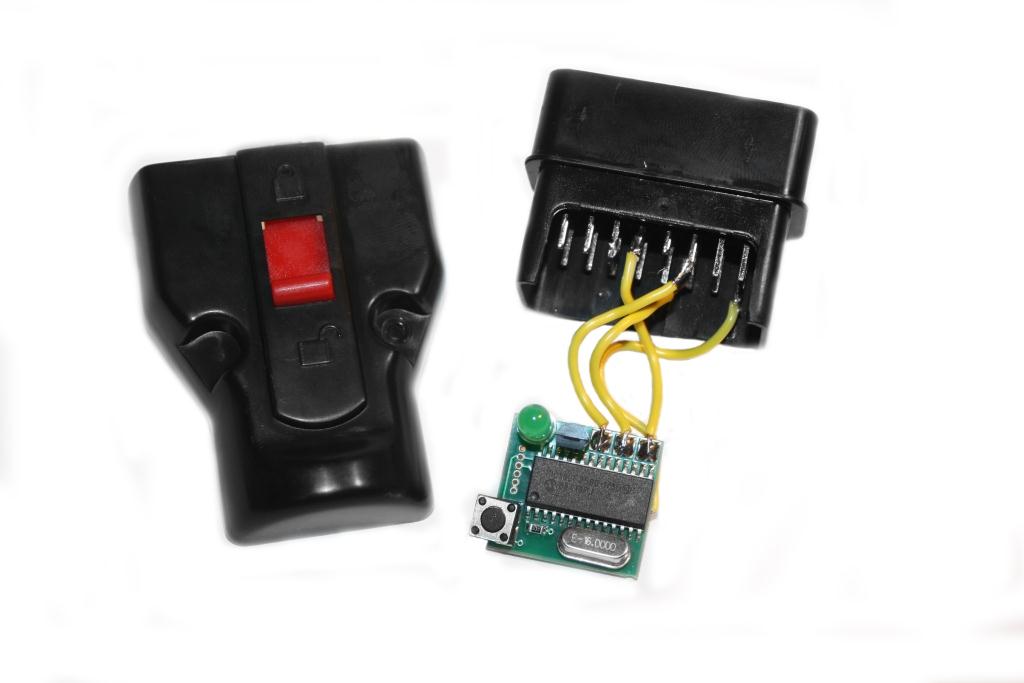

Если являетесь владельцем новой модели, то для подмотки может использоваться готовая крутилка спидометра Газель Бизнес, оборудованных электронным одометром. Как намотать спидометр с таким устройством? В этом нет ничего сложного.

Перед тем, как подмотать показатели, необходимо найти OBD-2 разъем на авто, к которому нужно подключить крутилку:

  1. Сначала устройство подключите к разъему, зажигание должно быть отключено.
  2. Активировав необходимый режим, включите зажигание, на крутилке должен загореться световой индикатор, благодаря которому вы сможете регулировать скорость подмотки показаний. Если скорость маленькая или отсутствует, нужно использовать подрежимы.
  3. После того, как работы по отмотке завершены, сделанный спидометр можно оставить, для этого отключите зажигание и отсоедините крутилку. Нюансы по эксплуатации устройства могут отличаться в зависимости от производителя и девайса, поэтому при его использовании следуйте инструкции.

Как вылечить спидометр на газели? Дополнительный способ.

Еще одним, довольно простым способом, позволяющим проверить датчик спидометра, является прослеживание работы стрелки в момент старта газели. Если стрелка взлетела к отметке максимально возможной скорости (180 км/ч) сразу после старта, то неисправность можно устранить лишь полностью заменив щиток. Просто сменить неисправную пружину (которая и стала причиной подобного поведения стрелки), возвращающую указатель к минимальному значению (0 км/ч) сразу после того как автомобиль перестанет двигаться, не получится.

Водитель не сможет узнать настоящую скорость движения газели, если в КПП установлены неподходящие приводные шестеренки. Забывать не следует и тот факт, что моделей двигателя в газели может быть 3 (402, 405, а также 406). Это должно напомнить о различном количестве зубьев, благодаря чему трос будет работать в пределах 625 об/км.

Сегодня «Газель» оборудуется встроенным спидометром именно с электронным (не как раньше – механическим) табло, отображающем пройденный машиной путь. При этом работа скоростного указателя на прямую зависит от подаваемых 10-импульсным датчиком (заменившем гибкий трос) сигналов. Для выяснения возможных причин неправильной работы спидометра, датчик (или весь щиток) нужно будет заменить. Но перед этим стоит проверить соединительные колодки, от состояния которых также зависит работа прибора и насколько он исправен.

Конечно, специалисты смогут быстрее и лучше определить причины неполадок, так как лучше разбираются в таких устройствах, как, например, спидометр. Но самостоятельный ремонт возможен, правда, с одним условием – на вашем автомобиле установлен исключительно механический привод. Как бы то ни было, наилучшим выходом из подобной ситуации будет проверка газели у мастера СТО.

Пресс релиз подготовлен сайтом Одометр.рф

Сегодня в автомобилях «Газель» используются современные панели проборов. Однако старые модели приборного щитка, включая механический спидометр и тросовый привод, также не перестают использовать. Новые варианты работают на электромеханическом приводе с шести и десяти импульсными электронными датчиками в коробке перемены передач.

Перед тем, как проверить спидометр на газели, нужно осмотреть трос, находящийся в оболочке, так как основные проблемы связаны чаще всего именно с ним. Для начала проводиться осмотр накидных гаек, которые могли открутиться под влиянием вибрационных колебаний. Этот элемент скрепляет тросовую оболочку механического спидометра с коробкой передач. Если они действительно сдвинулись, то трос будет соскакивать с зацепления, из-за чего крутящий момент перестанет передаваться. Также спидометр может отказать в работе по причине тросового обрыва (зацикливания) в оболочке.

Самой часто встречающейся неисправностью является сильное колебание стрелки скоростного указателя. Водитель или владелец не может быть полностью уверенным в скорости движения управляемого им автомобиля, которую показывает прибор. Причина такой неисправности может крыться в отсутствии внутренней смазки оболочки, из-за чего трос тормозит и начинает неравномерно вращаться. Точно также дело обстоит с ослаблением гаек, с помощью которых прикрепляется сама оболочка. Если владелец авто независимо от причины снимал и устанавливал трос, допустив при этом перегиб радиус которого превысил значении 150 мм, вращение троса может стать затрудненным, в итоге стрелка указателя будет колебаться, как и в предыдущем случае.

Еще один способ, как проверить датчик спидометра газели – проследить за его стрелкой при старте автомобиля. Если стрелка сразу покажет максимально возможную скорость (180 км/ч), значит вышла из строя пружина, которая после остановки автомашины, возвращает указатель к нулевому значению. В данном случае придется заменить весь приборный щиток.

Датчик Скорости Газель

Газель не работает датчик скорости

Датчик скорости автомобиля (ДСА) сконструирован по принципу эффекта Холла и выдает на контроллер частотно – импульсный сигнал. Частота сигнала прямопропорциональна скорости движения автомобиля. Контроллер использует этот сигнал для управления работой двигателя на холостом ходу и посредством регулятора холостого хода, управляет подачей воздуха в обход дроссельной заслонки. ДСА выдает примерно 6004 импульса на каждый километр пройденного автомобилем пути. По временному интервалу между импульсами контроллер определяет скорость движения автомобиля. Кроме того, данный сигнал может использоваться спидометром установленным на панели приборов. Внешний вид датчика скорости движения автомобиля показан на Фото-1.

READ Как подключить душевую кабину аполло

Что бы добраться к датчику скорости на «Газели» необходимо раскрутить все шурупы, крепящие лючок вокруг рукоятки переключения передач:

Вытаскиваем и разъединяем фишку датчика. Проверку работоспособности ДСА следует начинать с наличия заземления на контакте «3» и напряжения питания (+12В.) на контакте «1». Черный провод это минус а желтый – плюс, зеленый идет к контроллеру и к щитку приборов, видно по схеме:

Где под номером 66 указан наш датчик скорости. Так же мы видим что плюс, идущий к нашему датчику приходит к жабке заднего хода, так что если светятся фонари заднего хода при включении задней передачи и зажигания, значит предохранитель можно не проверять.

А вот электросхема, собрав которую, можно проверить сам датчик скорости:

Или подключить к разъему другой (заведомо исправный) датчик, включить зажигание и крутануть вал датчика и посмотреть на стрелку спидометра, дернулась – значит все исправно, следует заменить датчик.

В моем случае не было минуса на черном проводе. Зачистил его и подмотал дополнительную массу:

Скрутку пропаял и хорошо заизолировал:

Провод пропустил под резиновым ковриком и прикрутил между сидений к массе:

ПОДКЛЮЧЕНИЕ ПОДМОТКИ НА УАЗ, ВАЗ.

Для подключения в фишку датчика скорости лучше подойдёт подмотка с фишкой, для этого включаем зажигание, в фишку датчика скорости подключаем подмотку, зеленый светодиод должен загореться, отверткой выставить нужную скорость.

Не подключать в иномарки, фишка похожа, но распиновка проводов другая, подмотка сгорит сразу!

ПОДКЛЮЧЕНИЕ ПОДМОТКИ НА ГАЗЕЛЬ БИЗНЕС, ГАЗЕЛЬ.

Фишка датчика скорости газели круглая, ответную часть найти затратно, поэтому подключение проводками. На подмотке провода подписаны на кембриках.

Вот распиновка фишки на датчик скорости газели.

Вставляем провода подмотки, включаем зажигание, зеленый светодиод загорится, отверткой выставить нужную скорость.

ВРЕЗКА ПОДМОТКИ В ПРОВОДКУ.

Многих не устраивает, что надо постоянно лазить под машину, вот инструкция, как подключить подмотку за щитком приборов (на патриоте, патриоте с новой панелью и на газели подключение одинаковое, фишка за панелью ХР3). Для подключения сперва подготовим подмотку, понадобится провода, паяльник, изолента, инструменты и найти тумблер на шесть выводов с двумя положениями переключения, отлично подходят эти:

Далее спаиваем провода по этой схеме:

После снимаем панель приборов, фишка ХР3, на фото провода, к которым надо подключиться.

Сигнальный провод идёт двойной, режем оба. После того, как всё подключили проверяем и выставляем нужную скорость, тумблер прячем, где считаем удобно.

Теперь при движении в первом положении тумблера всё работает штатно, во втором положении спидометр будет работать от подмотки, при этом ездить на авто можно.

Точки для врезки в спидометр уаз хантер, «булка» с спидометром АП.

Прошивки ВАЗ М17.9.7

Прошивки ВАЗ «классика»

Lenovo S750 Прошивка, ROOT, установка TWRP, BackUp прошивки

Покупал тут https://goo.gl/u2W98QAliexpress.com https://goo.gl/yRMLLPГруппа VK https://vk.com/garant_500

Всё что нужно для прошивки – https://4pda.ru/forum/index.php?showto.

Прошивка версии 1.1 – https://4pda.ru/forum/index.php?showto.

TWPR CWM – https://disk.yandex.ua/public/?hash=r.

Банально — датчик скорости «мертв»

Самой очевидной причиной может стать датчик скорости. Стоит отметить, что на автомобилях оснащёнными АБС, этот измеритель располагается на колеса, а вот транспортные средства без функции АБС — в коробке передач.

Чтобы устранить неисправность стоит найти датчик. Далее, отсоединяем фишку проводов от датчика и при помощи мультиметра проводим замеры, которые точно покажут работоспособность. Стоит отметить, что колодка проводов сидит достаточно плотно и вынуть её с посадочного места может быть проблема. Поэтому, возможно, придётся приложить немалые усилия.

Если, все же, обнаружилось, что датчик неисправен, то стоит снять старый измеритель и установить новый. В случае, если не помогло, стоит проблему искать в другом месте.

( 1 оценка, среднее 4 из 5 )

Советы для автомобилистов

На легковых автомобилях Волга (ГАЗ-3110) с инжекторным двигателем ЗМЗ-406 устанавливается спидометр, который получает информацию о скорости движения автомобиля с датчика скорости (ДС), расположенного на корпусе коробки перемены передач (КПП). На этих автомобилях, в зависимости от года выпуска, устанавливались, как четырёх ступенчатые, так и пяти ступенчатые коробки передач, на которых стояли разные по числу импульсов датчики скорости. На 4-х ступенчатых КПП — ДС был 10 импульсный, а на 5-ти ступенчатые КПП – ставили 6-ти импульсный ДС. Визуально, их можно было отличить по форме колодки. У 10-ти импульсных ДС, она была круглая, а у 5-ти импульсных ДС, прямоугольная.

Если спидометр отказывается нормально работать, то в первую очередь необходимо проверить, считает ли пройденные автомобилем километры одометр, так как датчик скорости передаёт информацию на оба этих прибора. Поэтому, если одометр работает, а спидометр нет, то датчик скорости, в этом случае, можно не проверять, так как он исправен. Если бы он вышел из строя, то не работал бы не только спидометр, но ещё и одометр. Плюс ко всему, при выходе из строя датчика скорости, на комбинации приборов должен загореться чек, свидетельствующий о появлении ошибки, номер которой можно узнать при проведении соответствующей диагностики. Значит, в этом случае, придётся искать неисправность в печатной плате комбинации приборов или в электронном блоке управления двигателем (ЭБУ), так как сигнал с датчика скорости на спидометр идет через ЭБУ.

Но сделать это сможет только электрик с соответствующей квалификацией и необходимым оборудованием. Единственное, что может сделать сам водитель, это попытаться проверить работу спидометра путём замены комбинации приборов на такую же, но новую. Их выпускают на приборных заводах в Латвии и городе Владимире. Если Вы собираетесь приобрести комбинацию приборов другого производителя, чем та, которая стоит на Вашем автомобиле, то необходимо убедиться, что распиновка клемм колодок соответствует друг другу.

К возможным «глюкам» спидометра могут быть причастны и механические неисправности, связанные с выходом из строя приводного вала датчика скорости, на конце которого износились грани, что приводит к его пробуксовке и стрелка спидометра от этого начинает дёргаться. Ещё одна механическая связана с срезанием зубьев шестерни редуктора, установленного на вторичном валу КПП с которой получает крутящий момент приводной вал датчика скорости.

Контрольно-измерительные приборы современных автомобилей используются не только с точки зрения познавательной. Благодаря им мы можем выявлять некоторые неисправности, контролировать состояние систем и узлов, а также контролировать пробег и скорость. Это в том случае, если все работает, включается и моргает. Как только отказывает хотя бы один из важных приборов — как без рук. Особенно это касается спидометра. Электронный привод заменил механический на последних моделях отечественных автомобилей. Показания стали точнее, стрелки двигаются плавнее, а показатели снимаются проще.

Описание панели, недостатки, преимущества

ГАЗ-3110 имеет стандартную панель приборов, состоящую из трех основных круглых шкал и двух вторичных, размещенных по бокам. Вот информация, которую водитель может получить из их показателей:

  • текущая скорость движения и общий километраж;
  • обороты двигателя;
  • уровень масла и его количество;
  • заряд аккумулятора;
  • количество бензина.

Панель приборов оформлена в сером тоне, не имеет каких-то ярких деталей, а в темное время суток ею пользоваться затруднительно. Многие пользователи часто подыскивают ей замену или внедряют в нее дополнительные элементы для улучшения функциональности.


Подсветка панели приборов для автомобиля Газ 3110

Зато ее новый вариант — панель ГАЗ-3110 нового образца — оказалась более информативной и чуть более удобной в пользовании. Дизайн новинки разработан так, чтобы пользователь сначала получал основную информацию, а уже затем отвлекался на другие показатели.

Две главных больших шкалы отображают скорость движения авто и частоту оборотов двигателя, а на двух боковых показана информация о количестве бензина и состоянии масла.

Кроме этого, новая панелька приборов ГАЗ имеет около 20 побочных индикаторов, каждый из которых имеет свое назначение.

В целом новая версия панели имеет положительные отзывы, поскольку ею немного удобнее пользоваться, чем старой. Перед установкой этой модели стоит внимательно изучить инструкцию по ее эксплуатации.

Как подмотать спидометр

Автомобили ГАЗель оснащались спидометрами нескольких конструкций:

  • с механическим приводом всех элементов;
  • с электронным приводом индикатора скорости и механическим одометром;
  • электронный вариант с жидкокристаллическим экраном.

На ранних машинах ГАЗель, оснащенных механическим измерителем скорости, корректировка осуществляется вращением тросика от электродвигателя. Подмотать ГАЗель Бизнес с ранними версиями электромеханических измерителей можно при помощи моторчика от вентилятора компьютера. Питание подается от гнезда прикуривателя, свободный провод с изоляцией зеленого или желтого цвета подключается к колодке (к зеленому проводнику), размещенной выше педали тормоза. После включения зажигания начинает осуществляться подмотка.

Проверка и замена датчиков ГАЗ-3110

Снижение давления в системе питания  1. Вынуть предохранитель № 9 (предохранитель топливного насоса) из правого блока предохранителей.

2. Запустить двигатель и дать ему поработать до полной выработки топлива из топливопровода. После этого двигатель заглохнет.

3. Вставить на место предохранитель.

4. Поврежденные успокоители цепей заменить.

5. После этого можно разъединять топливопроводы.

Замена датчика массового расхода воздуха

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

2. Отсоединить колодку 1 от датчика 3 массового расхода воздуха.

Ослабить хомуты, отсоединить воздухоподводящие шланги 2 и снять датчик 3.

3. Установить новый датчик в обратном порядке.Проверка датчика массового расхода воздуха 1. Снять датчик массового расхода воздуха.2. Подсоединить к контактам «2» и «З» разъема датчика вольтметр. Подать на контакты «1» и «5» постоянный ток напряжением 12 В (н» на контакт <5>, а <—> на ((1»). При этом вольтметр должен показать напряжение 1,3—1,4 В.

Затем кратковременно замкнуть между собой контакты «4» и «5». Вольтметр должен при этом показать напряжение около 8 В, а платиновая нить должна раскалиться докрасна.

Если хотя бы одно из этих условий не выполняется, заменить датчик.

Регулировка содержания окиси углерода (СО) в отработавших газах

1. Регулировка производится на прогретом двигателе (температура охлаждающей жидкости 80–90 °С) при исправной системе зажигания и номинальных зазорах между электродами свечей.

2. Содержание СО и СН в отработавших газах должно быть в пределах: 0,7–0,9% СО и 1200 млн –1 СН при частоте вращения коленчатого вала (800±50) мин –1 ; не более 0,5% СО и 600 млн –1 СН при частоте вращения коленчатого вала (3150±50) млн –1 .

3. Если содержание СО выше указанных пределов, отрегулировать содержание СО винтом 1 на датчике массового расхода воздуха.

При повороте винта по часовой стрелке содержание СО увеличивается, а против часовой — уменьшается. При этом содержание СН также будет отрегулировано.

Если не удается отрегулировать содержание СО и СН в указанных пределах, нужно проверить исправность элементов комплексной микропроцессорной системы управления двигателем.

Замена троса акселератора1. Отсоединить провод от «Минусовой»  клеммы аккумуляторной батареи.

2. Отвернуть гайку 1 и вынуть трос 2 акселератора из сектора 3 привода воздушной дроссельной заслонки.

3. Сдвинуть сальник 1 с наконечника троса, отвернуть полностью гайку 2 с наконечника троса, вытащить наконечник 3 оболочки троса из кронштейна и вынуть вверх из кронштейна через прорезь трос.

Снять наконечник 3 с троса, вынув его из наружной 4 и внутренней оболочек троса.

4. Снять наружную 1 и внутреннюю оболочки троса с наконечника 2 на щите передка.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
МотоТех-Прайд
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
