Компрессор зил-130: характеристики, устройство, ремонт

Установка компрессора на двигатель.

Установить шайбы, затем вручную компрессор на двигатель, направив прорези крышки-кронштейна на шпильки головки цилиндров. Навернуть от руки гайки крепления компрессора. Надеть на шкив ремень привода, отрегулировать натяжение ремня и затянуть гайки.

При установке компрессора необходимо обеспечить зазор не менее 5 мм между отводящим шлангом радиатора и воздушным патрубком компрессора. Указанный зазор достигается путем повертывания отводящего шланга радиатора Зазор необходим для предотвращения перетирания шланга патрубком компрессора.

Замена уплотнительных колец плунжеров разгрузочного устройства компрессора на автомобиле

Проверку состояния уплотнительных колец плунжеров разгрузочного Устройства и их замену можно производить без снятия головки компрессора. При этом надо соблюдать следующий порядок:

Пустить двигатель и довести давление в пневматической системе до срабатывания регулятора давления.

2. Остановить двигатель

Снять резиновый шланг, соединяющий воздушный фильтр двигателя с компрессором. При нарушении герметичности разгрузочного устройства в патрубке подвода воздуха к компрессору прослушивается характерный шум пропускаемого воздуха, а по манометру пневмо системы отмечается некоторое падение давления.
Снизить давление воздуха в пневматической системе до нижнего предела регулирования, при этом плунжеры должны быть опущены.
Снять патрубок подвода воздуха, вынуть пружину и коромысло. Затем поднять гнездо штока и снять его вместе со штоком, после чего извлечь плунжер из гнезда крючком из проволоки, введя его в отверстие диаметром 2,5 мм в торце плунжера или подведя сжатый воздух в горизонтальный канал разгрузочного устройства блока цилиндров.
Заменить изношенные уплотнительные резиновые кольца на плунжерах. Перед установкой плунжеры с уплотнительными кольцами следует смазать маслом, применяемым для двигателя.

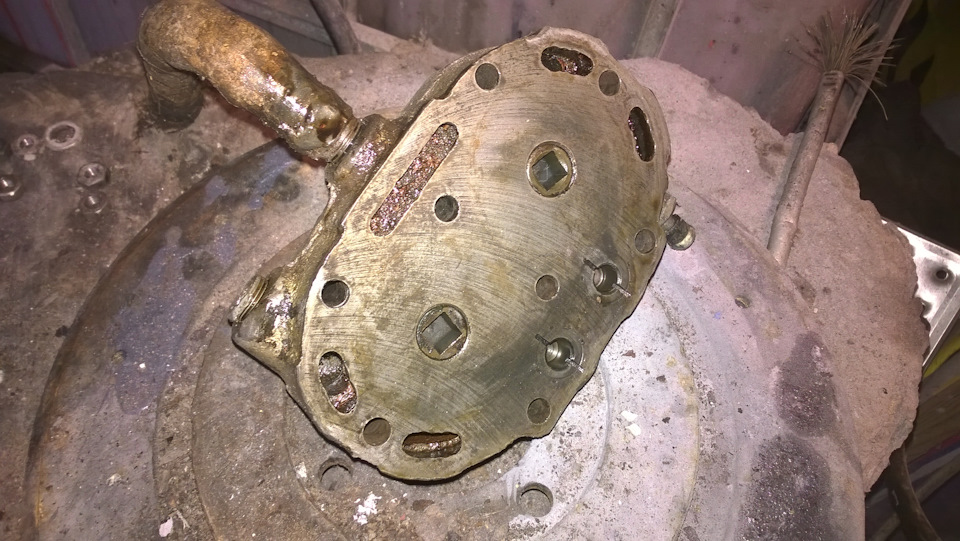

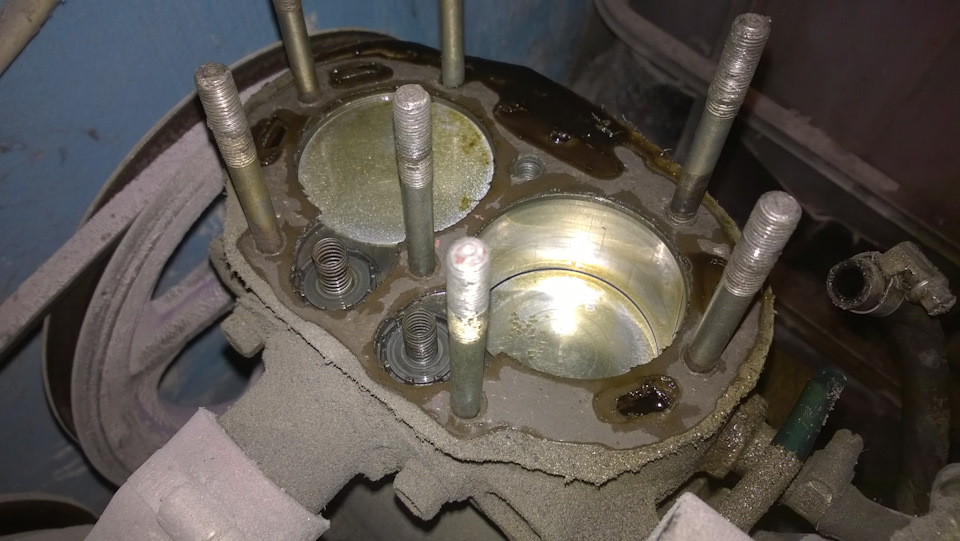

На днях первый раз менял масло в своём три года назад собранном (по сути это была первая проба пера) самодельном компрессоре.

Вкратце — на базе компрессорного блока ЗИЛ 130 (77 года выпуска, с консервации, облегченные шатуны, развешенные поршня), производительность на выходе 250-300 литров (зимние-летние шкивы), это аналог обозначений «на вход» около 500-600

На компрессоре есть система смазки (включая внешний маслонасос и маслофильтр с редукционным клапаном)

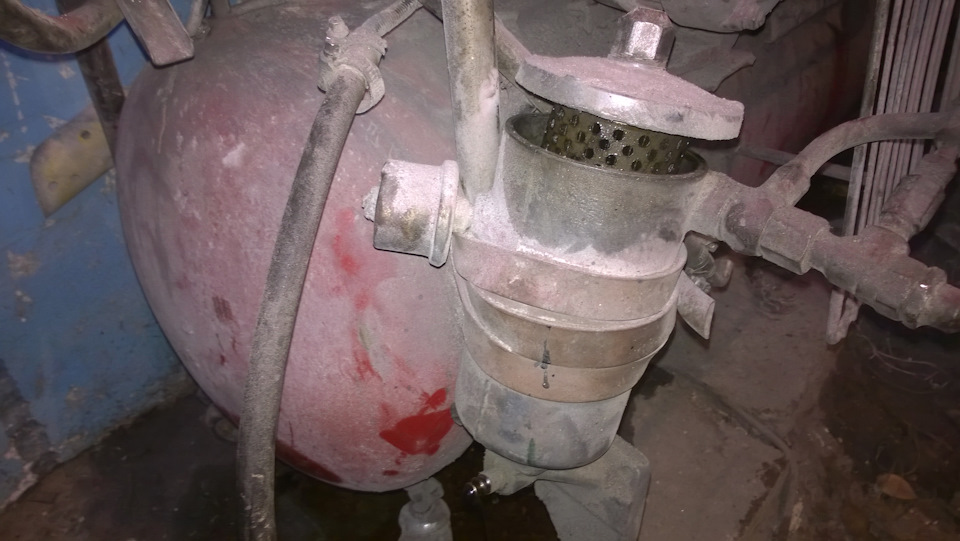

совмещённая с системой охлаждения, фильтр на входе от ВАЗ-2101, самодельный масло-влаго отделитель на выходе, полная автоматика запуска (сам включается — выключается, всё как у фабричного, от преостата) с электро-пневмо клапаном для облегчения холодного пуска (не забывайте, работает он 220В, правда через делитель фаз)

Душу его и в хвост и в гриву, орбиталка, пескоструй бывает по полдня молотит без перерыва, окраски и прочая бытовуха.

Думал за 3 года ему «опа» нарисовалась, как ранее паре «китайцев», глянул поршневую — износа вообще нет, всё как вчера собрал.

Отказов за 3 года — ноль (при начальной сборке пружинка из клапана выпала в цилиндр, это не в счёт)

В конце этого сезона компрессор перенёс на улицу, дабы не занимал место, ведь 3 года эксплуатации доказали отказоустойчивость системы на все 100.

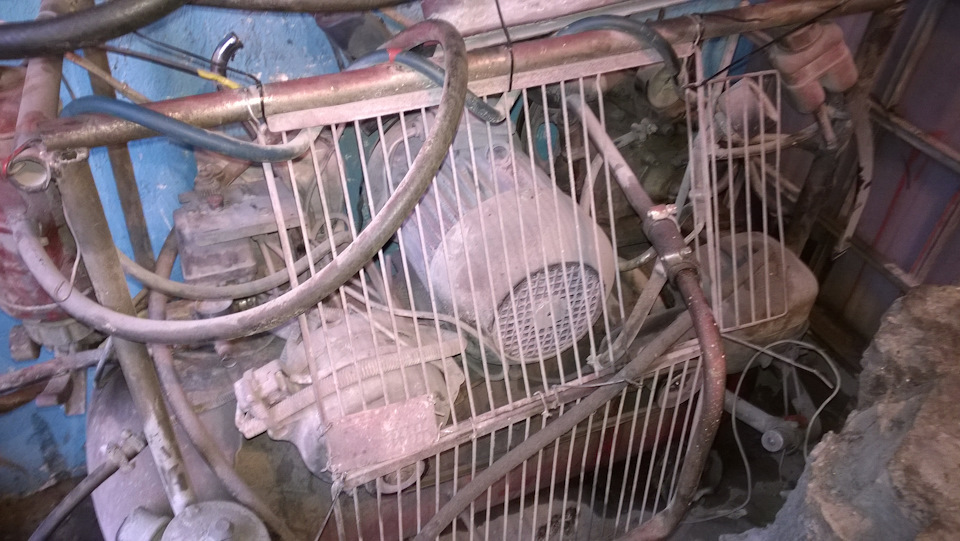

Позже в блог добавлю больше фото и описания, а пока — обзорное видео про этого «монстра»

Обзорное видео «Самого лучшего самодельного компрессора (на базе ЗИЛ-130, работающего от 220В)»

Помнится пинали меня тут многие, что сложно, громоздко…Не забывайте — конструкция делалась что бы раз и на лет 10-20 больше не возвращаться к этой теме.

Практика: 3 года в очень жестких условиях (вплоть до работы в помещении где идёт пескоструй) и судя по всему ресурса у него осталось ещё на лет 10 как минимум, если не больше.

Залил в него Лукойл Анагард 10w40, теперь компрессор запускается вообще вмиг даже на холодную (есть идея на зиму поставить летний шкив, возможно потянет холодный запуск) и работает тише и ровнее чем раньше на минералке.

Справочно: общий объём ресиверов в пневмостстеме — 500л, производительности вполне хватает на любой полный окрас, пневматику и прочее где требуется воздух.

Разе что на пескоструй хотелось бы по мощнее… раза так в 3-4))) Но это планы на будущий дизельный компрессор, а пока и базового уровнямне хватает на работу с пескоструем завальцовок, локальными жуками и колесными дисками.

Что скажете, от 220В сделать компрессор лучше него (в плане компоновки, практичности и производительности, внешний вид я вообще в расчет не брал при изготовлении) реально или нет и есть ли смысл?)

Сборка

Доработка компрессора завершена. Теперь прибор нужно аккуратно собрать

Этот процесс требует осторожности, чтобы частицы грязи не проникли внутрь. Детали необходимо промыть средствами для обезжиривания и просушить насухо

Для установки штуцеров и пробок применяют клей АК-20. Прокладки сажают на герметик. Эти недорогие детали желательно заменять новыми. Подшипники коленчатого вала надеваются при помощи оправки. Пределы натяга должны быть от 0,002 до 0,030 мм. Для установки шатуна, коленчатый вал нужно закрепить в тисках, надеть шатун и затянуть болтами. После крепления деталь должна легко крутиться от руки.

Установка колец и пальцев поршня требует применения специальных приспособлений. Кроме того, нужно помнить о том, что компрессионные кольца надевают внутренней выточкой вверх, скребковые – внешней выточкой вниз. Кольцевые замки ставят по разные стороны под углом 1200.

Чтобы собрать головку цилиндров ЗИЛ 130, ее следует закрепить. Это облегчит работу по установке, регулировке клапанов и других деталей. После сборки внутренних элементов нужно закрутить верхние болты.

Зиловские компрессоры зарекомендовали себя надежными установками для выполнения несложных работ. Стоит ли заниматься доработкой подобных аппаратов? Вопрос остается открытым. Многое зависит от сложности задач, стоящих перед мастером. При наличии денежных средств, можно приобрести мощный агрегат и не тратить время на подгонку различных деталей. Но есть много любителей, которым нравиться делать вещи своими руками, и это приносит им удовольствие.

Источник

Доработка компрессора

Даже если планируется сделать обычный гаражный компрессор из компрессора ЗИЛ, то сам агрегат необходимо будет немного доработать.

Прежде всего, стоит создать охлаждение. Дело в том, что такие агрегаты в процессе своей работы сильно перегреваются и в результате этого падает не только производительность, но и срок эксплуатации. Поэтому следует просверлить шатуны, а в нижней крышке устанавливается косая трубка.
Чтобы контролировать уровень масла, необходимо установить на выход из картера прозрачный фильтр. Также имеет смысл поставить влагоотделитель, который можно изготовить самостоятельно из небольшого огнетушителя.
Отдельно устанавливают и бачок с маслом. При этом сразу стоит отметить, что он будет использоваться в качестве расширительной емкости и поможет нормализировать давление в системе.

На сегодняшний день существует просто огромное количество всевозможных доработок, которые направлены на то, чтобы увеличить производительность и срок эксплуатации. Все они обычно относятся к системе смазки и передачи вращающего момента. Однако окончательный выбор всегда зависит напрямую от назначения конечного изделия.

Обзор самодельного компрессора на базе ЗИЛовского

Без компрессора никуда. Покупать новый в магазине дорого. А покупать производительный хотя бы литров на 260 как ЗИЛовский еще дороже, а слабый мне даром не сдался. Приходится выкручиваться и идти по пути по которому идет большинство — строить самодельный.

Самая большая сложность которая предостерегает на пути постройки самодельного компрессора на базе ЗИЛовского — система охлаждения и смазки работающая в тесной связке с системой смазки и охлаждения ДВС ЗИЛа. В этих двух системах скрыт весь корень зла.

Сначала у меня в голове крутилась примерно такая мысль: купить на разборке насос ГУР от какого-нибудь старого ведра, сварить из профильной трубы радиатор или купить и через радиатор гонять масло ГУРом по контуру смазки и заодно по контуру охлаждения.

Мечтать не вредно

Насос ГУР на разборке легко можно купить за 1500 руб, профиль на радиатор обошелся бы не дороже+всякие мелочи и можно было бы легко вписаться в бюджет 5000 рублей. И за эти деньги можно получить вечный по определению компрессор да еще и с жидкостным охлаждением.

Возможно когда-нибудь я так и сделаю, а пока буду исходить из финансовых возможностей и доработаю систему смазки исходя из возможностей.

Сапун

В двигателе ЗИЛ картер компрессора напрямую связан с картером двигателя, а картер двигателя в свою очередь посредством сапуна связан с атмосферой. В нашем случае, картер компрессора связан с атмосферой никак не может и при работе компрессора выдавливает сальники коленчатого вала.

https://youtube.com/watch?v=mFmLzVNj8rg

Проблему решил установкой самодельного сапуна. Просверлил отверстие в том месте где по моему мнению его будет меньше всего забрасывать маслом. В отверстии нарезал резьбу и ввернул в нее штуцер, на штуцер надел шланг и перекинул его через голову вниз. Хоть и непрезентабельно, но излишнее давление стало сбрасывать и сальники теперь стоят на месте.

Система смазки

Дрель — полезный инструмент! Сверлим сквозные отверстия в шатуне по принципу: чем больше отверстий тем лучше, чем больше отверстия тем лучше в двойне!

Собираем компрессор до кучи, приспосабливаем к сливу из поддона какой-нибудь штуцер, надеваем на штуцер шланг и чтобы поддерживать уровень масла на должном уровне — связываем шланг с каким-нибудь бачком. Я приспособил бачок от строительного гидроуровня.

Привод

Привод показывать не буду: он у меня реализован электродвигателем мощностью 3 кВт 1500 обмин. Чего там показывать?.. Вы же можете приводить хоть от велосипеда. Если захотите приводить от электродвигателя, то не покупайте оборотистый и меньше чем на 2,2 кВт мощности иначе компрессор он не раскачает и даже не запустится.

Что получаем в итоге?

В итоге мы практически за бесплатно получаем девайс который годится только для подкачки шин ну или для других не требовательных к качеству воздуха работ.

Для покраски такой компрессор категорически не годится и для пневмоинструмента тоже. Плохой получается компрессор: греется через несколько минут и начинает кидать конденсат в систему. Масло тоже кидает причем со страшной силой и его постоянно приходится доливать. В общем фуфло еще то.

Таким компрессором я пользуюсь уже несколько лет и все эти годы понимаю, что нужно делать подобные вещи изначально по-нормальному с нормальной системой смазки и с нормальным охлаждением. В таком виде он меня за все годы еще ни разу не устроил и не устроит. Но если нет денег, то придется с этими минусами мирится.

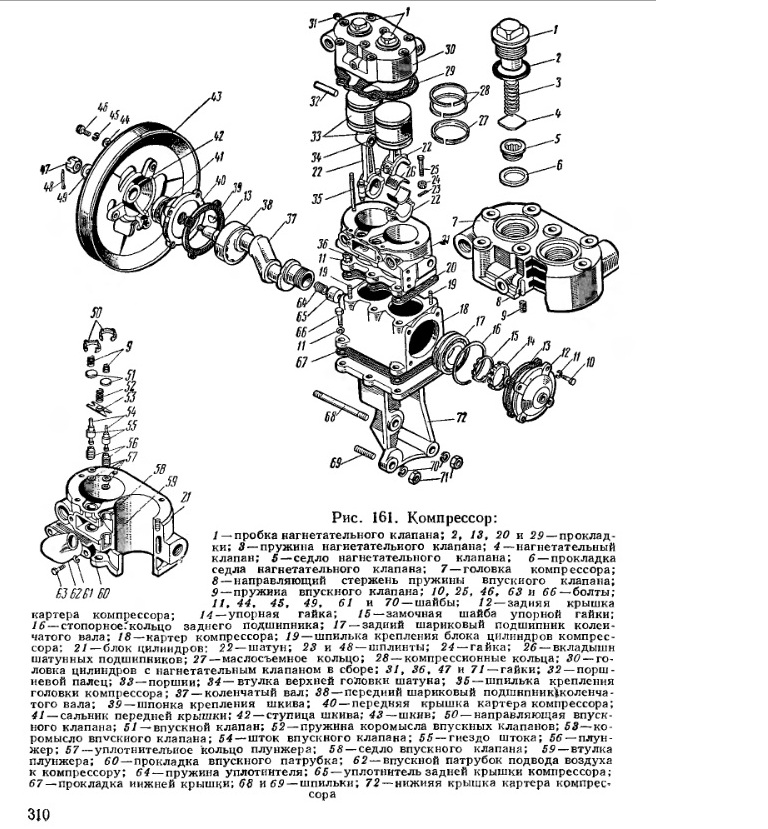

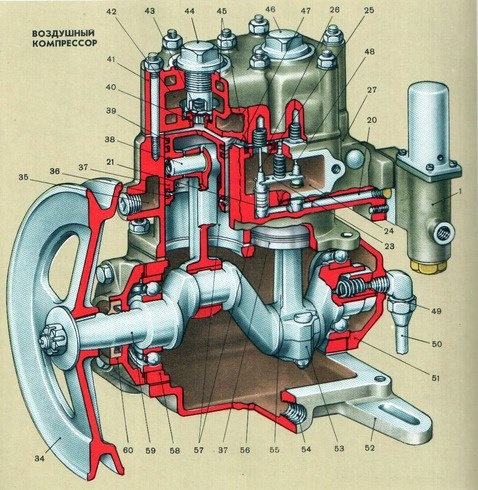

Устройство компрессора

Такой двухцилиндровый агрегат имеет устройство поршневого типа. Основной особенностью его функционирования является перекачка воздуха, выполняемая за счет движения поршней. Его конструкция состоит из следующих элементов:

Сальник.
Пружины.
Катетер проводного типа, имеющий каналы.
Уплотнитель.

Компрессор поршневого типа

Непосредственно поршни выполняются из алюминия, а также имеют специальные пальцы, закрепляемые посредством стопорных колец. Через впускные клапаны происходит закачка воздуха непосредственно в цилиндры компрессора. Там происходит его сжатие поршнями с последующим поступлением в пневмосистему. Далее он выходит из компрессора через специальные нагнетательные клапаны.

Неисправности и ремонт

Шум и стук во время работы компрессора, а также масло, которое появляется в воздушном баллоне, свидетельствует о неисправности устройства.

Со временем на блоке картера образуются трещины и сколы. Картер полностью заменяют, если на его стенках возникли трещины. Трещины заваривают, если они расположены на фланце крепления картера и имеют маленький размер.
Чтобы проверить герметичность цилиндра, его укладывают в водяную ванну и наполняют сжатым под давлением воздухом. Если появились пузырьки, то он считается не герметичным. Ремонт производят путем растачивания емкости и хонингуют ее под ремонтный размер. Блок в разъемном состоянии должен быть цельным, без забоин. Допускается отклонение до 0,04 мм. Нельзя, чтобы под лекальной линейкой проходил щуп в 0,05 мм.
Ремонтный размер поршней определяется по цифре, выбитой на дне поршня. Это цифра +04, +0,8.
Если износились шариковые подшипники, их спрессовывают и заменяют новыми.
Если шатунные шейки вала имеют износ выше 0,05 мм, то полностью меняют коленчатый вал.
Чтобы исправить изношенную верхнюю головку шатуна, запрессовывают ремонтную втулку, предварительно сделав отверстие диаметром 14,019 мм.

Если торец крышки и ее задняя часть не прилегают плотно к корпусу, то вовремя трения они вместе с уплотнителем изнашиваются. При появлении трещин их меняют на новые детали.

Компрессор представляет собой универсальное средство, имеющее широкое распространение в разных сферах производства, включая автомобильную отрасль. Простые же люди, чтобы не покупать дорогие модели оборудования, решают самостоятельно собрать такой агрегат. В качестве базы применяют компрессор ЗИЛ-130, производимый до 2010 года.

Комплект, кронштейн, плита компрессора ЗИЛ

ОПЛАТА В МОМЕНТ ПОЛУЧЕНИ Кронштейн,переходная плита,для установки двухпоршневого компрессора ЗиЛ на двигатель МТЗ,Д-245,Д-240.Применяется на автомобилях ЗИЛ-130, ЗИЛ-5301, ПАЗ-3205, ГАЗ-3308, МАЗ-4370, МТЗ (Д-245, Д-240). Конструкция переходной плиты не предусматривает установку стандартных шкивов (помпы и компрессора ЗИЛ), а используется совместно с такими деталями (производства ООО «СпецДеталь») модифицированный шкив компрессора, ролик натяжной в сборе, шкив трехручейный для помпы (два ручья от коленвала на генератор, вместо одного, снижает нагрузку и риск обрыва приводного ремня). Посадочное место компрессора имеет наклон в сторону двигателя, что улучшает сток масла на заглушенном двигателе и смещает центр тяжести компрессора к двигателю для исключения случаев облома передней крышки двигателя. (при изготовлении кронштейнов НЕ производственным путем, все факторы баланса не учитываются, у нас все учитывается, мы стремимся к самому лучшему результату производства) Что дает использование двухцилиндрового компрессора ЗИЛ: — исключается нагрузка от компрессора на шестерню ТНВД; — двигатель работает тише, отсутствует вибрация при работе компрессора; — для установки компрессора не требуется дополнительных модификаций; — простота монтажа – плита крепится на четырех болтах и может быть демонтирована при необходимости.

В комплект переоборудования входит: 1. Плита переходная с кронштейном 2. Одноручейный спец шкив компрессора ЗИЛ 3. Ролик натяжной в сборе 4. Шкив трехручейный для помпы

Стоимость комплекта целиком для физ лиц 13000 рублей опт приветствуется и обсуждается.

Доставка по России на ваш выбор. Отправка заказа: 1. Почтой России и СДЭК в день заказа. 2. Транспортной компанией ТК Энергия осуществляется на следующий день после заказа. 3. Транспортной , желдорэкспедиция и «деловые линии» осуществляется по воскресеньям.

Нахожусь в городе Руза Московская область Россия

источник

Доработка компрессора тормозного пневматического привода ЗИЛ 130

В корпусе, в удобном месте, ниже на 10 мм центра коленвала, просверливают отверстие для заливки масла. Под пробку нарезают резьбу. Снизу швеллера делают отверстие с резьбой под пробку для слива масла. Со стороны, противоположной шкиву, в крышку подшипника вкручивают штуцер с маслостойким шлангом или трубкой, которую соединяют с емкостью, выполняющей функции расширительного резервуара смазки и сапуна. Можно использовать бачок сцепления для тормозной жидкости от ВАЗ. Его располагают напротив головки блока цилиндров агрегата. Для установки штуцера приемный клапан магистрали автомобиля выкручивают.

Меняют систему смазки коленвала: просверливают в каждом шатуне с вкладышами в сборе по 2 раззенкованных отверстия в месте перехода от стержня к нижней головке шатуна. По одному просверливают в крышках шатуна. У отверстий D 3мм, зенковка 10мм, направление сверления – к центру вала. Потребуется разобрать компрессор – головку снять, шатуны отвернуть. Полученные отверстия обеспечат вкладыши смазкой за счет разбрызгивания. Цилиндры во время работы смазываются благодаря образующемуся масляному туману.

Разгрузочное устройство агрегата (солдатик) остается заводской — позволит регулировать давление, при котором будет отключаться агрегат. Трубка разгрузки должна быть подсоединена к расходному ресиверу (если их несколько). Манометр и перегрузочный клапан также рекомендуется использовать автомобильные.

Чтобы отключать двигатель на холостом ходе компрессора своими руками, можно предусмотреть автоматическое включение-отключение. Между каналом разгрузки и регулятором давления автомобильного агрегата потребуется вставка датчика порогового давления — выключатель стоп-сигнала ВК12Б от УАЗ, ГАЗ и так далее. Его номер по каталогу 40П-37210010. Схема управления станет проще, если будет найден датчик давления, контакты которого размыкаются при подаче давления. Чтобы компрессор, собранный своими руками, работал более мягко, на шкив автомобильного агрегата следует установить отбаллансированный маховик.

Для обычной эксплуатации система охлаждения не потребуется – при работе на постоянных оборотах агрегат редко нагревается более чем до 60°С. На автомобиле его рабочая температура 90°С, но и 120°С не являются критичными. В случае напряженной эксплуатации можно сделать систему охлаждения испарительного типа. Емкость на 4 — 5 л устанавливают над уровнем головки, шланги соединяют на компрессоре с входом-выходом для охлаждающей жидкости. Это позволит поддерживать температуру не выше 100°С.

Перед вами компрессор ЗИЛ 130. Эта металлическая конструкция сложной формы. По сути тот же двигатель. Есть два поршня. Их крутит коленвал. А он крутится от шкива, который соединен со шкивом, расположенном на валу вентилятора, с помощью клиновидного ремня.

Имеется и смазочная система. Она – комбинированная. Масло поступает из смазочной системы мотора.

Охлаждается он за счет охлаждающей жидкости. Система охлаждения подключена к основной системе охлаждения мотора.

Компрессор ЗИЛ 130 необходим для работы тормозной системы. Он закачивает воздух в пневматическую систему. Он устанавливается с правой стороны мотора на головке блока. Его характеристики такие:

рабочий объем – 214 кубических сантиметров
производительность 210 литров в минуту
потребляемая мощность – 2.1 кВт
номинальная частота вращения – 2000 об/мин.

Как только давление в пневматической системе достигнет 700-740 кПа, срабатывает регулятор давления, и воздух в баллоны не поступает. В это время компрессор работает, точно мотор на холостом ходу – зря. Потому что воздух не нужен, а на то, чтобы поддерживать работу его мотор тратит мощность.

Как сделать компрессор своими руками

Устройство своими руками делают базе зиловского компрессора. Если оно предназначено для выполнения небольших задач, то переделка компрессора будет минимальная. Его доработка проводится в том случае, если устройство планируют использовать долго и с большими нагрузками. Из материалов понадобятся:

двигатель;
ресивер;
манометр;
предохранительный клапан.

При изготовлении самодельного аппарата важно правильно передать на агрегат вращающий момент. За давление отвечают клапан и манометр, которые монтируют на ресивер

Тонкости сборки:

Вращающий момент. Чтобы компрессор сохранил свою мощность и количество оборотов, некоторые мастера делают прямое подключение. Но такое подключение требует наличие мощного двигателя. Поэтому двигатель с агрегатом соединяют посредством ременной передачи. Если соединение сделать через редуктор, то вращающий момент получится достаточным. В основном при изготовлении компрессора используют ременную передачу, так как качественный редуктор стоит дорого.
Двигатель. Двигатель подбирают таким образом, чтобы он соответствовал всем параметрам компрессора. Чтобы в устройстве сформировалось максимальное давление, скорость вращения двигателя должна быть более 2000 об/мин. Это позволит компрессору работать в легком режиме. Если аппарат будет использоваться без нагрузок и непродолжительный период, то подойдет агрегат мощностью 1 кВТ. Для более интенсивной работы применяют изделия большой мощности.
Ресивер. Самодельный компрессор должен быть компактных размеров. Для этого из газового баллона или огнетушителя изготавливают ресивер. Также подойдет любая металлическая емкость. Главное, чтобы готовое устройство имело средние размеры. Конструкция оснащается манометром и регулятором давления. Для этого ее нужно доработать. Возле входа в резервуар монтируют готовый узел с редуктором, который можно приобрести в магазине. После установки клапана обратного давления проводят его настройку.
Система охлаждения и смазка. У некоторых компрессоров во время работы происходит большой перегрев. Чтобы устранить этот недостаток, их дорабатывают системой охлаждения. Для этого в шатунах проделывают отверстия, а нижнюю крышку оборудуют косой трубкой. На выходе из картера монтируют фильтр. Он должен быть прозрачным. Это позволит наблюдать за уровнем масла. Из огнетушителя создают влагоотделитель.

Компрессор устанавливается на станину. Для этого в каркасе проделывают необходимые посадочные места под устройство. Двигатель жестко закрепляют на станине. Остальные элементы, которые подключаются через шланги, монтируют отдельно.

Устройство

Компрессор — двухцилиндровое устройство поршневого типа. Его принцип работы заключается в перекачке воздуха посредством движения поршней. Устройство компрессора состоит из:

проводного картера с каналами;
сальника;
пружины;
уплотнителя.

Поршни изготовлены из алюминия и оснащены пальцами, которые закреплены стопорными кольцами. Посредством впускных клапанов воздух, находящийся в воздушном фильтре двигателя, проникает в цилиндры компрессора. Он сжимается поршнями и поступает в пневматическую систему. Затем проходит через нагнетательные клапаны, которые расположены в головке цилиндра.

Система охлаждения

Двигатель имеет жидкостную систему охлаждения закрытого типа. Она состоит из: радиатора, термостата, насоса, температурного датчика, компрессора и патрубка. Работает по принципу принудительной циркуляции охлаждения. Если жидкость в системе перегревается, то необходимо открыть пробку радиатора. При ее открытии из горловины выбрасывается струя горячей воды

Поэтому это нужно делать осторожно

Система смазки

Система смазки — комбинированная. Смазочное вещество поступает из смазочного узла системы мотора и остывает с помощью охлаждающей жидкости.

Как самостоятельно сделать компрессор на базе ЗИЛ-130

В зависимости от объема задач, которые планируется выполнять на агрегате, определяется количество переделок ЗИЛовского компрессора. Его перестройка требуется в ситуации, когда планируется длительная эксплуатация при повышенных нагрузках. Для этого потребуются следующие материалы:

Ресивер.
Манометр, монтирующийся на ресивер.
Сама силовая установка.
Предохранительный клапан.

Когда компрессор создается своими руками, важно корректно выполнить передачу на него крутящего момента. Именно за это будет отвечать клапан и манометр

В процессе сборки следует учитывать следующие особенности:

Вращающий момент. Если планируется подключение силовой установки к агрегату через шкиф и ремень, потребуется использование более «сильного» двигателя по причине потери подобным образом части мощности. Из-за этого рекомендуется выполнять подключение через редуктор, хотя его цена довольно высокая.
Двигатель. Этот элемент требуется подбирать так, чтобы параметры его мощности соответствовали потребностям компрессора. Так, для обеспечения требуемого давления скорость вращения должна составлять минимум 2 тыс. об/мин. Это позволит работать агрегату в крейсерском режиме без существенных нагрузок. Для непродолжительного использования достаточно вариантов, выдающих мощность в 1 кВт, а с целью более интенсивной нагрузки следует применять более мощные изделия.
Ресивер. Создается из металлической емкости средних размеров. Такую конструкцию комплектуют манометром, а также регулятором давления, который устанавливается на выходе. На входе в резервуар устанавливается узел, оборудованный редуктором.
Система охлаждения. В определенных вариантах компрессоров при работе наблюдается перегрев, из-за чего требуется дополнительное усовершенствование штатной системы охлаждения.

Сам компрессор требуется смонтировать на станину в заранее подготовленное посадочное место. Туда же крепится двигатель, а иные элементы устанавливаются отдельно и подключаются посредством шлангов.

Самостоятельное создание компрессора на базе ЗИЛ-130 позволяет при небольших тратах получить агрегат высокой производительности. Купить нужные элементы можно, используя интернет-каталог (к примеру, Авито), где продаются различные устройства и детали. Каждое из предложений имеет фото и описание состояния и характеристик

При сборе устройства важно учитывать особенности и тонкости создания такой конструкции

Читайте еще:

Шкив компрессора ГАЗ-66

Устройство поршневого компрессора

Компрессор МТЗ-80

Порядок замены прав тракториста

Рулевой дозатор МТЗ-82

Технические характеристики ЯМЗ 236 Турбо

Плита

Пеногенератор для автомойки: устройство и доработка своими руками Для начала убираем родной компрессор с двигателя д-240. У нас остается открытый люк с приводом и шестерней. На старое место компрессора нам нужно установить металлическую плиту. Это и будет площадкой под зиловский компрессор. Плиту делаем из железа толщиной 0,8-1см размеры(24х19)см.рис 1

В плите делаем отверстия под крепление шпилек, нарезаем, ставим шпильки. На эти шпильки мы и закрепим нашу плиту. Далее крепим плиту, ставим сверху компрессор, отмечаем отверстия под шпильки для крепления компрессора. Сверлим, нарезаем резьбу, ставим шпильки. Перед окончательной установки плиты делаем прокладку под нее. Сделаем ее из паронита. Метим, вырубаем, желательно намазать герметиком с обеих сторон. Установили плиту, затянули гайки, ставим с верху компрессор он теперь у нас на шпильках, как на салазках, двигается в лево и в право для натяжки ремня. фото

натяжка ремня

место компрессора

плита компрессора

Самодельный компрессор — своими руками

Компрессор в гараже всегда пригодится: колёса подкачать, подкрасить, «продуть» какие либо детали и т.п. Как-то попался под руку одно-цилиндровый компрессор а/м ГАЗ 66, электродвигатель и пара ресиверов, основные идеи взял из интернета.

Поэтому не буду останавливаться на принципе работы (и так все понятно), а только выложу фото и небольшое описание самодельного компрессора для гаража.Ресиверы Подвернулись по случаю два «акваланга», что и родило идею соорудить компрессор. Внизу два дренажных клапана для слива конденсата.

На правом ресивере выходной кран, на левом шланг для соединения емкостей с компрессором.

Картер для самодельного компрессораУ компрессора ГАЗ 66 отсутствовала крышка картера, пришлось изготавливать самодельную. Использовал сектор трубы диаметром 300 мм и толщиной 5 мм.

Края сектора отогнул и выровнял в плоскость, к торцам приварил уголок 25Х25 мм. Излишки уголка срезал. Снизу в крышке, просверлил отверстие и установил сливную пробку (болт 10 мм).

Изготовил из уголка 30х50 мм направляющие для крепления.

Коллектор для приборовВ ресиверах не оказалось дополнительных отверстий для установки приборов (манометра, аварийного датчика).

Долго думал, из чего сделать коллектор для их установки на трубопроводе. Возникла идея использовать старый главный цилиндр сцепления ВАЗ. На первый взгляд все просто — приварить два штуцера и все.

Но столкнулся с тем, что невозможно сделать качественный сварной шов, металл из которого сделан цилиндр содержит много углерода. «Кипит» при электросварке, приварил в несколько слоев, залил изнутри клеем для герметизации.

Компоновка компрессора, сделанного своими руками.Электродвигатель 1,5 КВт, трёхфазный 220/380, 1500 об/мин. установлен на полозьях, имеется возможность перемещения для натяжения ремня. крепится 4-мя болтами М10.

Компрессор закреплен на полозьях, болтами крепления крышки картера.

Пусковые конденсаторы самодельного компрессораДля работы такого двигателя по расчётам необходимо Сраб 152 МкФ и Спуск 250 мКф, однако оказалось достаточным для работы и пуска при давлении до 4х АТМ С=106 МкФ.

Но если давление будет выше, то для необходимо добавлять пусковой конденсатор. Прикидываю, что при давлении около 8-ми АТМ, потребуется штатная мощность 1,2 кВт, при 4-5 АТМ она будет ниже. Вывод: подобранной мною емкости конденсаторов достаточно.

Конденсаторы разнотипные на пробивное напряжение 500-630В, размещены в коробах вокруг двигателя. Коробки закреплены на раме и закрыты стальным кожухом. Корпуса конденсаторов изолированы от корпуса компрессора резиновыми прокладками. Для включения использован АЗС 10А.

Подключение к сети осуществляется с использованием 3х проводной схемы (корпус соединен с «землёй»)

Привод и охлаждение компрессора.Для привода использован ремень ВАЗ 2101. Ведущий шкив самодельный, ведомый — от компрессора ЗиЛ 130. Для охлаждения на ось компрессора, поверх шкива, посажен и отцентрирован шайбой вентилятор а/м ВАЗ 2121. Привод защищен кожухом.

Смазка и вентиляция картера.Для улучшения смазки кривошипно-шатунного механизма в шатуне и вкладышах просверлено три отверстия. Центральный канал коленвала, соединен с емкостью (бачок ГЦС а/м ВАЗ) гибким маслостойким шлангом. В него поступают излишки масла, при работе компрессора, можно осуществлять и доливку масла.

Особенностью компрессора ГАЗ 66 является то, что он одно-цилиндровый, при работе давление в картере меняется, что не желательно. Избавился от недостатка: просверлил отверстие в корпусе, нарезал резьбу М10, вкрутил штуцер и соединил с масляным бачком. В крышке бачка увеличил отверстие до 8мм и поставил резиновую мембрану с прорезями.

Сделать самостоятельно или купить готовый прибор

Сегодняшний рынок устройств для повышения давления и нагнетания воздуха изобилует разнообразием. Для разных целей выпускаются винтовые, поршневые и другие виды компрессоров. Тем, кто сделал выбор в пользу готового прибора, следует выбрать вид механизма с требуемыми техническими характеристиками и по оптимальной цене.

Из всего многообразия предлагаемой продукции, конечно, лучше выбирать изделия известных брендов. Их главным недостатком является высокая стоимость. Большие денежные траты окупятся только при занятии профессиональным ремонтом автомобилей.

Если приобрести дешёвый прибор неизвестного бренда, надо быть готовым к неприятным неожиданностям. Недорогие изделия часто изготовлены из некачественного материала, двигатель выходит из строя, а гарантийный ремонт длится несколько месяцев.

Агрегат, сделанный своими руками из зиловского (ЗИЛ 130), многие мастера считают более надёжным. По многочисленным отзывам, такой аппарат имеет хорошую производительность, прочность, износостойкость.

К тому же, ремкомплект на зиловский компрессор можно купить в каждом магазине автозапчастей. Изготовленное самостоятельно добротное устройство, долго и исправно работающее, будет радовать своего владельца и станет предметом зависти многих автолюбителей.

После изучения инструкции по изготовлению своими руками прибора из компрессора ЗИЛ 130, можно сделать вывод: покупать кота в мешке или сделать устройство самому.

Двигатель

Если собираем компрессор ЗИЛ 130 своими руками, то очень важно правильно подобрать силовой агрегат, который будет максимально приближен к рабочим параметрам устройства. В данном случае обычно смотрят на скорость вращения

Она должна быть не менее 2000 оборотов в минуту, поскольку именно этот параметр позволит создать максимальное давление и даст возможность конструкции работать в щадящем режиме.

К подбору мощности подходят отдельно. Дело в том, что стоимость электрического двигателя очень часто напрямую зависит именно от этого параметра. Принято считать, что для подобных компрессоров достаточно мощности в 1 кВт. Однако это оправдывает себя, если агрегат планируют использовать непродолжительное время и без больших нагрузок. Поэтому чаще всего используют более мощные изделия.

Смазка компрессора зил 130 своими руками

Пробежавшись по Интернет-форумам, я обнаружил множество вопросов, касающихся самодельного компрессора на базе автомобильных компрессоров. А практических ответов на них не обнаружил. Поэтому хочу предложить практическую конструкцию компрессора на базе «подножных» агрегатов от автомобилей ЗИЛ, МАЗ, КамАЗ и т. д.

Один из экземпляров данной конструкции зарекомендовал себя с лучшей стороны, проработав в течении 15 лет без какого-л. ремонта (за это время два раза долил масло). В зависимости от ёмкости ресивера и мощности двигателя данную конструкцию можно использовать для покраски а/м, работы пневмоинструмента, накачки колёс и просто сдувать пыль со станков. Человеку, у которого руки выросли откуда надо, изготовить подобную конструкцию не вызовет сложностей, поэтому хочу рассказать лишь общие черты построения и зависимости мощностей и объёмов в единицах «больше-меньше». Компрессор от ЗИЛ 130 – 157, МАЗ можно использовать с минимальными переделками. Компрессор КамАЗ требует большой доработки, а компрессор ГАЗ, МТЗ – малопроизводителен.

Примерная компоновка и пневматическая схема включения компрессора.

В зависимости от потребностей ресивер можно применить от а/м ЗИЛ, большой – от КамАЗа, в которых уже существуют все необходимые отверстия или использовать пропановый баллон на 50 литров.

Компрессор без нижней крышки через паронитовую прокладку устанавливается на кусок швеллера шириной 200 – 250 мм, на него же устанавливается и двигатель на лапах в профрезерованные пазы (для натяга подходящего ремня). Ремень большого сечения применять не стоит, он отбирает мощность, особенно у и без того слабенького двигателя если он работает на одной фазе. В зависимости от потребностей стоит подобрать электродвигатель. Если использовать сеть 220 В, то мин. необходимая мощность трёхфазного двигателя равна 1,5 кВт (1420 об/мин). В этом случае передаточное отношение следует выбрать 1:3. Если двигатель мощней, то передаточное отношение соответственно уменьшается и увеличивается производительность. В случае подключения на 220 вольт оптимально использовать двигатель 2,2 кВт. В случае использования 3 фаз (380 В.), мощность двигателя можно уменьшить .

В моей конструкции применён шкив а/м МАЗ, наружным диаметром 210 мм. Все другие аналогичные шкивы от авт. компрессоров — примерно такого же диаметра. Передаточное отношение шкивов влияет на производительность компрессора и зависит от мощности двигателя. Мой двигатель 1,1 кВт и передаточное отношение 210_80=2,6. Двигатель работает на пределе мощности при давлении 8 атмосфер. Максимальная производительность 260 л/мин достигается при 2500об/мин коленвала. Можно конечно раскрутить и больше, на автомобиле ЗиЛ 130 при максимальной скорости, обороты компрессора 3200 об/мин.
