Тормозной кран, воздухораспределительный клапан

Причины поломок

Неисправности и причины поломок:

  1. Ресиверы не заполняются сжатым воздухом, из-за чего не активизируется регулятор давления. Причиной поломки может стать поврежденный шланг или трубопровод, ослабленная затяжка места соединения трубопроводов, некачественная затяжка корпусных механизмов, нарушение герметичности ресивера.
  2. При заполненных ресиверах срабатывает регулятор уровня давления. Причина поломки — утечка сжатого воздушного потока от компрессорной части в магистраль до блока клапанов защитного типа.
  3. Механизм не заполняется сжатым воздухом. Неисправность может быть вызвана неправильной регулировкой регулятора или засоренностью трубопроводов.
  4. Кран травит воздух. Это может быть вызвано сбоями в работе энергоаккумулятора.
  5. Повышенный уровень давления. Причина поломки — неисправный двухстрелочный манометр или нарушенная регулировка механизма, отвечающего за давление воздуха.
  6. Тормозной кран шипит. Неисправность может быть связана с поврежденным электрооборудованием или с дефектом ручника крана.
  7. Потеря герметичности уплотнительных колец. Это значит, что в системе произошла утечка воздуха или стал заедать толкательный механизм.

Как собрать энергоаккумулятор КАМАЗ

Сборка аккумулятора выполняется в следующем порядке:

Надевается на винт уплотнительная шайба.
Винт заворачивается до упора в цилиндр, надевается кольцо из резины.
Устанавливается пружина в цилиндр так, чтобы малый виток был снаружи.
Надеваются направляющее кольцо и уплотнитель на поршень.
Устанавливается на пружину поршень таким образом, чтобы её торец упирался в бобышку.
Надевается фланец на поршневую трубу, перед этим в него вставляются направляющее и уплотнительное кольца, а также надевается уплотнительное кольцо.
Устанавливается в приспособление собранный узел таким образом, чтобы упор охватывал винтовую головку.
Осторожно вращают рукоятку, сжимая пружину, пока фланец не соприкоснётся с цилиндром, следя за тем, чтобы направляющее кольцо правильно входило в цилиндр.
Соединяют цилиндр и фланец с помощью болтов.
Снимается подсобранный энергоаккумулятор, на винт устанавливается опорная шайба.
Упор и игольчатый подшипник утопляют за пределы кольца из резины, устанавливая стопорное кольцо таким образом, чтобы оно как можно более надёжно вошло внутрь винтовой канавки. В случае наличия сжатого воздуха возможна его подача внутрь пружинного энергоаккумулятора

Хвостовик винта в таком случае будет более близок к краю поршневой трубы, благодаря чему будет облегчена установка упорного подшипника.
Винт с осторожностью вывинчивают, проверяя надёжность удерживания поршня с помощью стопорного кольца. Это действие повторяется несколько раз.
Надевается уплотнительное кольцо на толкатель, который заворачивается в поршневую трубу.
Корпус пневмокамеры хомутом соединяют с фланцем.

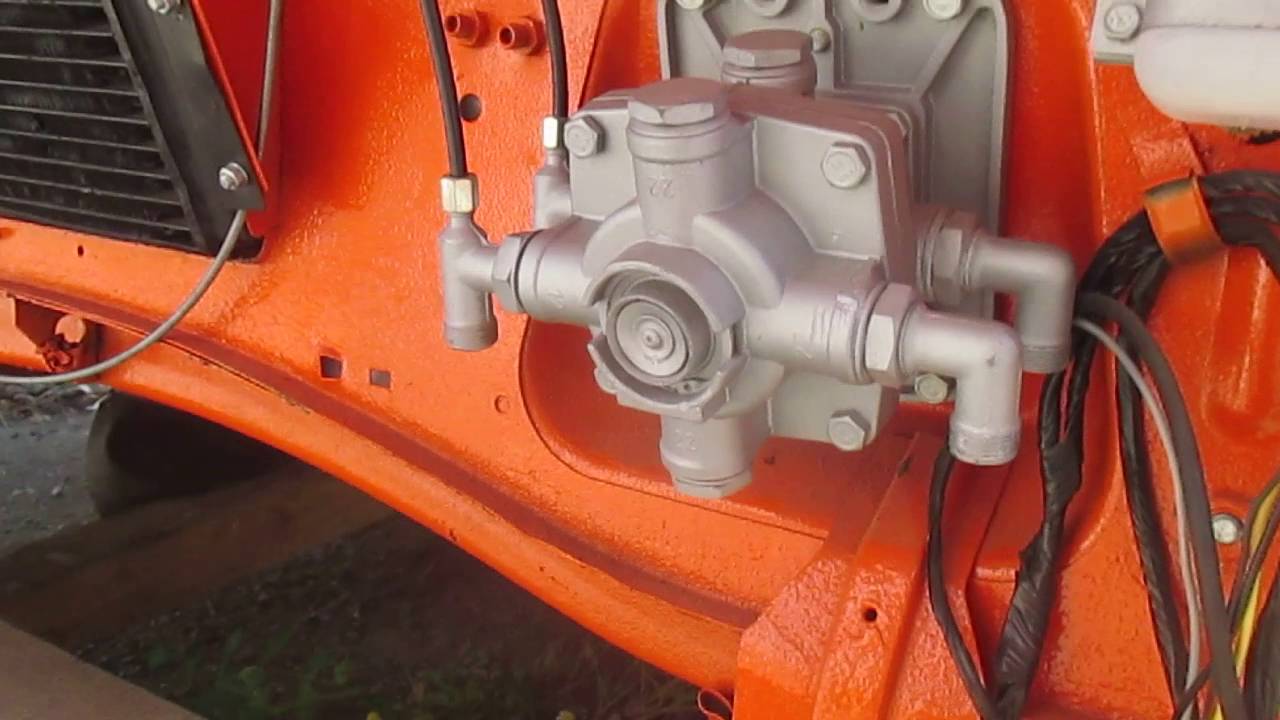

Одинарный защитный клапан

Этот элемент служит для сохранения давления в воздушном резервуаре тягача в случае критического понижения этого показателя в питающей магистрали полуприцепа. Кроме того, он препятствует утечке сжатого воздуха из системы при аварийном снижении давления в приводе автомобиля, что позволяет предотвратить самовольное торможение прицепного устройства.

Одинарный клапан отрегулирован на перепуск воздуха, когда давление на выходе достигает 550 Па. Сжатая смесь попадает через вывод в рабочую нишу под диафрагмой, далее – в полость перед клапаном. Оттуда она выходит к выходу основной магистрали. Величина необходимого показателя давления осуществляется регулировочным винтом.

Кран управления тормозами прицепа Wabco

Именно такими конструкциями оснащаются прицепы, соединяемые с машинами марки «МАН», «ДАФ», «Вольво». Имеется несколько модификаций кранов. Рассмотрим особенности узла с возможностью установки опережения.

Рабочее торможение узла заключается в подаче воздуха через соединительную головку. Питание проходит через вывод крана к ресиверу полуприцепа. Синхронно поршень под давлением пружины уходит вниз вместе с клапаном. Открывая выпускное отверстие, которое соединяется с рабочими выводами. После срабатывания тормозов тягача сжатая воздушная смесь поступает через соединительную головку в камеру поршня.

Кран управления тормозами прицепа «МАН» подает после закрытия выпускного отверстия воздух от ресивера через выходы к цилиндрам. Одновременно смесь попадает в специальную камеру, образует усилие на клапане. После нагнетания предельного давления клапан открывается навстречу сжатия пружине. В результате воздух поступает в накопительный отсек, нагружая нижнюю часть поршня. После того как суммированное давление во всех камерах достигнет установленного предела, поршень подается вверх.

Как заменить

Порядок действий при замене крана:

  1. Выпустить воздушный поток из ресиверов пневматического привода, которые находятся на заднем и переднем мосту.
  2. Снять накидные крепежные винты, которые соединяют наконечники пневматических трубопроводов.
  3. Расшплинтовать и демонтировать соединительный палец с задней вилки тягового механизма с рычагом крана.
  4. Открутить гайки крепежных болтов, которые соединяют пластину верхнего корпуса с кронштейном.
  5. Снять поврежденный или износившийся крановый механизм.
  6. Установить новую деталь на кронштейн лонжерона, который расположен с левой стороны.
  7. Закрепить механизм при помощи крепежных элементов.
  8. Подсоединить кран к рукоятке вилки задней тяги. Схема подключения и распределения есть в руководстве пользователя КамАЗа.
  9. Установить и зашплинтовать палец.
  10. Подвести к тройникам и переходным элементам наконечники пневматических трубопроводов.
  11. Затянуть крепежные гайки.
  12. Запустить мотор.
  13. Заполнить воздухом пневматический привод тормозных систем.
  14. Проверить герметичность всех трубопроводов и главного тормозного крана.
  15. Проверить уровень давления в ресиверной части механизма.

Описание основных рабочих элементов тормозной пневмосистемы.

  1. Компрессор. Воздушный насос. накачивает воздух в пневмостистему.
  2. Регулятор давления. Поддерживает в системе заданное рабочее давление и ограничивает поступление избытка воздуха.
  3. Осушитель воздуха. Задерживает влагу и другие примеси во избежание попадания их в механизмы системы.
  4. Четырехконтурный защитный клапан. Распределяет воздух по независимым контурам, и предотвращает утечку воздуха в случае обрыва одного из них.
  5. Ресиверы контуров. Специальные баллоны для накопления запаса сжатого воздуха.
  6. Ножной тормозной кран. Предназначен для управления рабочей тормозной системой.
  7. Тормозные камеры. преобразуют давление воздуха в механический процесс торможения.
  8. Ручной тормозной кран. Обеспечивает управление стояночной тормозной системой.
  9. Энергоаккумуляторы. Выполняют роль исполнительных механизмов и затормаживают автомобиль на время стоянки, а также в движении, когда давление в пневмосистеме упадет ниже допустимого.
  10. Детали антиблокировочной системы. Контролируют процесс равномерного торможения колесами.
  11. Манометр. Прибор на панели перед водителем с показаниями давления в системе.
  12. Контрольный, аварийный сигнализаторы. Индикаторные лампы на панели.

Общая» схема работы тормозной пневмосистемы.

При запуске двигателя одновременно включается в работу компрессор. Он забирает атмосферный воздухи подает его в систему до момента достижения рабочего давления. Давление в системе определяет и ограничивает регулятор давления. Избыток воздуха направляется через выпускной клапан обратно в атмосферу. После регулятора давления воздух прогоняется через осушитель воздуха. Это устройство необходимо для фильтрации различных примесей и удержания паров атмосферной влаги. Сухой воздух обеспечивает безаварийную работу системы, особенно в морозное время. В большинстве систем регулятор давления и осушитель воздуха объединены в общий узел, оснащенный небольшим отдельным ресивером. Ресивер помогает осушителю выполнять функцию регенерации.

После осушителя воздух распределяется четырехконтурным защитным клапаном:

  • в два независимых контура рабочей тормозной системы, оборудованных раздельными ресиверами;
  • в контур стояночной и аварийной систем, оснащенный самостоятельным ресивером (через этот контур также происходит питание системы торможения прицепа);
  • в контур питания дополнительных потребителей воздуха (пневмоподвески и других).
  • Кроме разделения потока воздуха клапан обеспечивает:
  • последовательное заполнение контуров сжатым воздухом.
  • при падении в каком-либо давления ниже допустимого – герметичность в остальных.

Водитель осуществляет управление главным тормозным краном через педаль тормоза. Через полости тормозного крана воздух под давлением нагнетается в тормозные камеры передних колес, через управляющие элементы – тормозные камеры задних колес. Камеры штоками воздействуют на механизмы разведения (сжатия) тормозных колодок. Автомобиль тормозит.

В контуре стояночной и аварийной тормозных систем воздух из ресивера подается на ручной тормозной кран, который управляет подачей воздуха в энергоаккумуляторы, которые устанавливаются как правило на задние колеса. Посредствам ручного тормозного крана сбрасывается давление из такого аккумулятора. В результате, пружина воздействует на испонительные механизмы. Она принудительно давит на шток тормозной камеры, обеспечивая безопасную постановку грузового автомобиля на стоянку. Энергоаккумуляторы помогают избежать аварии во время движения. Когда давление системы упадет ниже допустимого, они тормозят машину.

Еще из ресивера контура стояночной и аварийной тормозных систем подается питание на кран управления тормозами прицепа. Пневматические системы автомобиля и прицепа соеденяются с помощью питающих соединительных головок. Управляющие сигналы в систему торможения прицепа параллельно поступают от тормозных систем автомобиля: рабочей, стояночной, аварийной.

При соединении тормозной системы прицепа с основной тормозной системой грузовика подключаются отдельно:

  • питающая магистраль исполнительных механизмов,
  • управляющая магистраль.

Если на прицепе стоят тормозные камеры, оснащенные энергоаккумуляторами, дополнительно собирается цепь управления секциями энергоаккумуляторов. По питающей магистрали сжатый воздух, минуя тормозной кран прицепа, наполняет ресивер прицепа. По управляющей магистрали пневмосигнал подается в цепь управления тормозным краном прицепа. В зависимости от расположения осей, прицепы оснащаются одним или двумя регуляторами тормозных сил. Эти устройства позволяют корректировать выходной сигнал с тормозного крана, исходя из загрузки прицепа. Отрегулированный сигнал поступает в антиблокировочную систему прицепа.

Антиблокировочные системы грузовика и прицепа контролируют процесс равномерного торможения колесами. Их работу обеспечивают:

  • датчики угловой скорости колес,
  • электромагнитные клапаны – модуляторы,
  • электронный блок управления,
  • сигнальные лампы.

Система контроля и сигнализации – это манометр, показывающий водителю давление в пневмосистеме (иногда два, по числу контуров рабочей системы), и индикаторные лампы разного цвета, через датчики, контролирующие работу системы и сигнализирующие о ее состоянии.

Тормозная пневмосистема грузового автомобиля технически сложный механизм. Тяжелая габаритная машина должна надежно и предсказуемо вести себя на любой дороге. Знание устройства, принципа действия составных частей и элементов тормозной системы поможет в правильном уходе за ней. В благодарность – тормоза не подведут водителя в экстремальной ситуации.

>

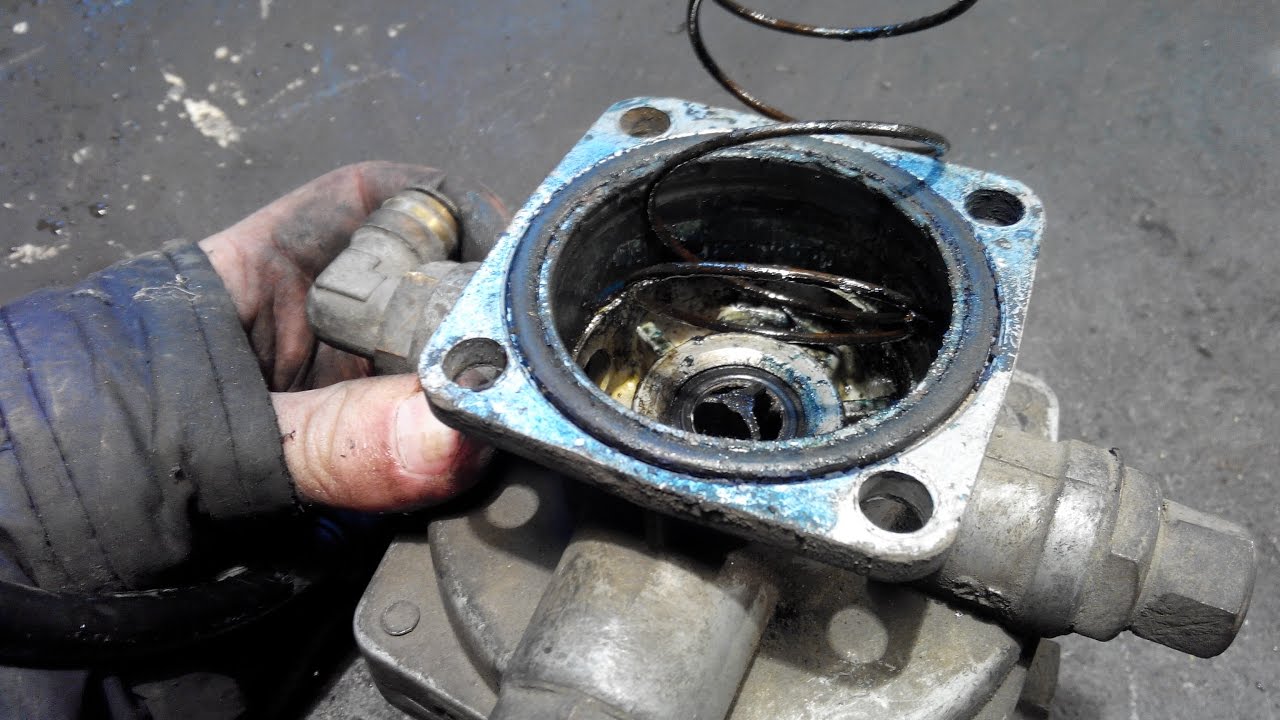

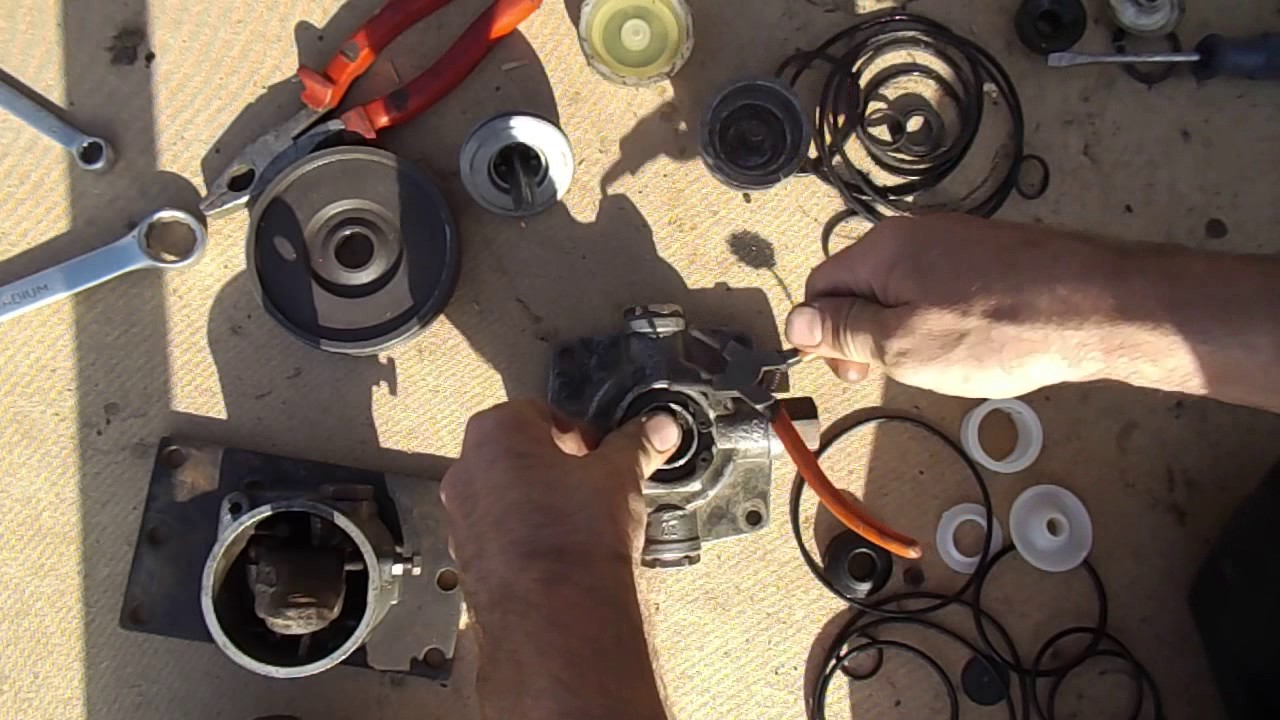

Ремонт тормозного крана

Ремонт тормозного кранового механизма КамАЗа выполняется следующим образом:

  1. Нужно расшплинтовать и демонтировать палец тягового устройства.
  2. Затем отвернуть 4 болта крепления с кронштейна.
  3. Необходимо отвернуть воздушные магистрали, которые подводят к крану. При помощи кернера отметить расположение воздушных каналов относительно магистралей.
  4. После этого следует отвернуть 4 болта с корпуса опорной плиты при помощи ключа на 12.
  5. Затем демонтировать верхнюю часть корпуса крана вместе с рукояткой и отделить плиту.
  6. В конце извлечь верхний поршневой механизм.

https://youtube.com/watch?v=A2GR1koL2yo

Если неполадка заключается в том, что кран шипел, то необходимо восстановить уплотнение поршневой части. Для этого нужно заменить демпфирующее устройство, которое гасит резкие толчки от рукоятки.

Для замены демпфера нужно сохранить прежнее положение винта и отрегулировать зазор между винтом и толкательной частью поршня.

Если поломка была вызвана неисправностью клапана, нужно открутить крепежные винты, разъединить корпус и вытащить малый поршень, раскачивая большой.

Для восстановления герметичности необходимо изолировать верхнюю и нижнюю секции уплотнительных колец, выпустить воздух, заменить поврежденные детали на новые.

Как отрегулировать

Регулировка тормозного крана проводится следующим образом:

  1. Закрыть кран.
  2. Подключить к соединительной головке манометр.
  3. Повысить давление в ресивере до 7,3 кгс/см² .
  4. Проверить показания манометра, которые должны совпадать с давлением в ресивере.
  5. Если прибор показывает пониженный уровень давления, проверить положение пружинного механизма. Он должен быть прижат к упору.
  6. Установить рычаг запасной тормозной системы в положение «Вкл.».
  7. Повернуть тарелку по часовой стрелке. 1 оборот повышает уровень давления на 2 кгс/см². Необходимо сделать то количество оборотов, которое восполнит разницу показаний манометра и ресивера.
  8. Перевести стояночный тормозной механизм в положение «Выкл.».
  9. Проверить показания манометра.
  10. Отрегулировать привод тормозного крана от системы рабочих тормозов.
  11. Опустить тормозную педаль и отрегулировать длину тяги.
  12. Законтрить вилку крепежной гайкой так, чтобы рычаг соприкасался с упорной частью крана.
  13. Опустить регулировочный болт.
  14. Отрегулировать положение рукоятки так, чтобы ее верхняя часть касалась пальца.
  15. Отрегулировать ход рычага, путем вращения регулировочного болта.

Как проверить тормозной кран

Порядок действий во время проверки крана привода тормозных систем:

  1. Проверить исправность ламп и зуммера. Для этого нужно нажать на кнопку, которая расположена в блоке контрольных ламп, она должна загореться. Зуммер функционирует исправно, если загорается хотя бы 1 лампа. Запустить силовой агрегат и заполнить пневматический привод воздухом. В рабочем состоянии заполнение системы занимает не более 8 минут.
  2. Осмотреть привод пневматической системы на герметичность. Необходимо отключить компрессор, опустить тормозную педаль. За полчаса уровень давления должен понизиться не менее, чем до 0,5 кгс/ см² . При включенных потребителях давление должно достигать данного значения за 15 минут.
  3. Проверить исправность защитных клапанов. Следует подключить к контрольному клапану манометр. Затем необходимо стравить воздушный поток из баллона моста переднего типа при помощи клапана для слива конденсата. Уровень падения давления должна показывать только одна стрелка, показатели в баллонах задней телеги и стояночной системы тормозов не должны изменяться.
  4. Проверить исправность привода пневматического типа. Показания манометра должны соответствовать уровню давления в тормозных камерах задней телеги и переднего моста.

Особенности стояночного тормоза

В большинстве моделей КамАЗов дополнительная система торможения объединена с основной. У них одинаковые тормозные элементы, а также один и тот же пневматический привод. С одной стороны, это значительно повышает эффективность механизма, с другой – снижает уровень безопасности. Например, при выходе из строя отдельного узла основной тормозной системы пострадает и стояночная. Для них же характерны и аналогичные виды поломок.

В этих автомобилях управление данной системой осуществляется с помощью соответствующего механизма – это пневматический кран ручного тормоза обратного действия. Устройство отличается сравнительно несложной конструкцией, что положительно сказывается на его надежности и долговечности. Водитель изменяет положение крана, вследствие чего внутри системы происходят соответствующие манипуляции, направленные на подключение или отключение стояночного тормоза.

Ручник КамАЗ схема подключения:

  1. В отключенном состоянии рычаг крана находится в нижнем (опущенном) положении. Сжатый воздух, поступающий из соответствующего баллона, свободно циркулирует по системе. Пружины энергоаккумуляторов сжаты. Такой автомобиль считается расторможенным;
  2. При включении тормоза рычаг переводится в крайнее верхнее положение, в котором он фиксируется с помощью специальной защелки. Такие действия водителя приводят к тому, что сжатый воздух из магистрали быстро выходит наружу через открывающиеся клапаны (это сопровождается характерным шумом и свистом). Пружины энергоаккумуляторов разжимаются, воздействуя на задние колеса транспортного средства;

Для того чтобы растормозить автомобиль, водителю следует немного приподнять рычаг, чтобы снять его с фиксатора, а после опустить вниз, пока он не достигнет крайней точки. В это время клапаны закрываются, в магистраль подается сжатый воздух из баллона. Все это приводит к резкому увеличению давления и заставляет пружины энергоаккумуляторов вернуться к сжатому состоянию.

Работа клапана при торможении

Клапан крана управления тормозами прицепа КамАЗа при торможении подает сжатый воздух от секций устройства к выводам. От другого выхода воздушного резервуара сжатая смесь поступает к контрольному выводу, после чего направляется в магистральную часть. Там воздух действует на поршень до тех пор, пока он под верхним давлением не уравновесится снизу. Верхний поршень работает под усилием воздушного давления и пружины. При этом также должен уравновеситься средний поршень под воздействием идентичных факторов. В принципе, происходит общее следящее действие.

При растормаживании воздух в сжатом состоянии отводится через атмосферное отверстие крана из заполненных отсеков. Поршни под давлением пружины и воздушной смеси становятся в верхнюю позицию, а шток с поршнем перемещается вниз. Клапан отрывается от посадочного гнезда и связывает внутренний и внешний вход.

Подходящий сжатый воздух заставляет отдельно перемещаться шток с поршнем вверх, а большой и малый поршневой элемент вниз. Последующая работа тормозов происходит по аналогичному принципу.

При активации запасной или стояночной системы грузовика сжатый воздух подается через атмосферное отверстие в ручном кране обратного действия и выходит наружу. Степень давления над диафрагмой понижается, уменьшая усилие воздействия на рабочие элементы. Седло упирается в клапан, разделяя выходной вывод с атмосферой. Затем клапан открывается, сообщая между собой вывод и основную магистраль.

Основные неисправности и способы их устранения

  1. Проблемы с заполнением ресиверов воздухом. Причинами сбоев могут быть повреждение пневмомагистрали, слабая затяжка соединений магистралей, корпусных механизмов, а так же разрушение целостности баллона.

  2. Срабатывание регулятора давления при полных ресиверах. Такая проблема возникает из-за утечки воздуха из компрессора в трубопроводы до блока клапанов.
  3. Проблема с заполнением системы сжатым воздухом. Проблема возникает из-за нарушения регулировки или наличием засоров в трубопроводах. Так же из-за засорения может возникнуть ситуация, когда не растормаживается какая-либо колесная пара прицепа.
  4. Утечка воздуха. Причины сбоя могут быть связаны с нарушением работы энергоаккумулятора.
  5. Высокое давление в системе. Неисправность возникает из-за сбоя в работе манометра или датчика, отвечающего за давление.
  6. Шипит главный тормозной кран. Проблема заключается в повреждении электрооборудования или поломке ручника крана.
  7. Ухудшение герметичности поршневого механизма крана. Причиной нарушений является утечка воздуха или заедание толкателя.

Устройство и принцип работы

Устройство включает в себя такие элементы:

  • клапан впускного и выпускного типа;
  • пружинный механизм и компрессор;
  • резиновая втулка;
  • регулятор давления воздуха;
  • поршневая часть и диафрагма.

Принцип работы тормозного крана полуприцепа КамАЗа:

  1. Нажатие на педаль тормоза приводит к смещению в правую сторону штока, который закрывает клапана.
  2. В это время открывается клапан, активируя работу тормозной камеры и ресивера. Давление в тормозной системе будет зависеть от степени нажатия на педаль.
  3. При постоянном усилии на тормозную педаль происходит увеличение давления на поршень.
  4. Усилие передается через механизм рукояток и тяг к рычагу крана, проходя через толкательный элемент и резиновую втулку.
  5. Подвижное седло впускного клапана перемещается вниз вместе с поршневой частью.
  6. Впускное окно закрывается, открывается окно выпускного клапана.
  7. Проходя через вывод и открытое окно клапана, воздушный поток направляется к полости крана.
  8. В верхней полости начинает повышаться давление. Во время повышения уровня давления воздушный поток перемещается в надпоршневую область, активизируя работу всего механизма.

Особенности однопроводной системы

Одним из главных отличий однопроводной системы от двухпроводного аналога является наличие в конструкции клапана управления, разобщительного элемента и L-образной головки. Одна магистраль выполняет контрольные функции и используется для подпитки. Клапан востребован в качестве регулятора, помогающего доводить давление до атмосферного. Если количество Паскалей стремительно уменьшается, то повышается интенсивность торможения.

Кроме указанных частей, в системе присутствует толкатель с мембраной, а также клапаны (выпускной и впускной), ступенчатый поршень. Для их соединения в конструкции предусмотрен специальный стержень. Также в систему встроен нижний поршень.

Решение проблем

К устранению неисправностей ручного тормоза на КамАЗе необходимо подходить комплексно. Изначально нужно проверить герметичность системы. Для этого предварительно демонтируется рычаг (он крепится к кронштейну, снять его несложно). Далее аккуратно отсоединяются пневматические трубки, после чего снимается крышка крана. Снимаются также колпачки, тарелка, шток и другие элементы, пока не покажутся уплотнительные кольца и манжета. Поскольку эти комплектующие имеют низкую стоимость, проверять их на предмет износа (если это не заметно визуально) нет никакой необходимости – просто устанавливаются новые, после чего осуществляется сборка в обратном порядке.

Проблемы с разгерметизацией магистрали требуют профессионального ремонта. Самостоятельно решать этот вопрос категорически не рекомендуется. Если воздух быстро уходит наружу, это приводит к автоматическому срабатыванию пружин энергоаккумуляторов, из-за чего машина резко останавливается. В таком случае необходимо использовать систему экстренного растормаживания. В новых моделях КамАЗов устанавливается усовершенствованный тормозной пневматический привод, который позволяет отпускать стояночный тормоз сразу после запуска двигателя.

Визуально следить за тем, чтобы в тормозной системе не накапливалась вода или даже конденсат, проблематично. Чтобы избежать появления этой проблемы, рекомендуется устанавливать специальный осушитель, который будет устранять влагу, предупреждая риск ее замерзания в холодную пору года.

Если к грузовику присоединен прицеп, необходимо предварительно установить систему воздухораспределения, то есть, расширить тормозную магистраль. В противном случае, стояночный тормоз на прицепное оборудование действовать не будет.

Как подключить ручник на КамАЗе, если по какой-то причине воздуха в магистрали недостаточно или механизмы системы изнашиваются? Это не только проблематично, но и опасно. Любые неисправности, связанные с тормозной системой, в том числе и стояночной, должны немедленно устраняться. Это повысит комфорт передвижения и его безопасность. Работать с тормозными механизмами можно как самостоятельно, так и с привлечением профильных специалистов.

Общая характеристика тормозной системы

Тормозная система Wabco полуприцепа состоит из материалов высокого качества. Запчасти проходят обязательную проверку.

Преимущества тормозов «Вабко»:

  • удерживают груженый прицеп в безопасном положении во время остановок;
  • замедляют транспорт без скольжения на столько, на сколько это возможно;
  • оптимизируют тормозной путь;
  • имеют функциональную пневматическую подвеску;
  • устанавливаются на все типы прицепов и полуприцепов;
  • способны проводить интеллектуальный анализ сведений, а затем преобразовывать их в функции, которых более 40.

Автозапчасти Wabco имеют нумерацию. Пример приведен на рисунке.


Тормозная система wabco.

Номера состоят из 10 цифр (на рисунке находятся под обозначениями 2,3,4).

  1. Цифры указывают на дату изготовления.
  2. Шесть цифр определяют вид устройства.
  3. Указывает на вариант.
  4. Означает состояние запчасти.

На картинке состояние запчасти указано 0. Цифра говорит о том, что деталь новая.

Приведем значения по другим цифрам, которые могут быть указаны вместо 0:

  • 1 – устройство новое, но не полностью, а только его часть;
  • 2 – указывает на ремонтный комплект или сборную единицу;
  • 4 и 7 – соответственно комплектующая и запасная детали.

Цифры 001 на рисунке указывают на оригинальный номер запчасти.

Составляющие компоненты

Тормоза Wabco состоят из:

  • тормозной кран полуприцепа Wabco. Подает пневматический и электрический сигналы, которые соответствуют необходимому значению замедления;
  • блок управления «Вабко». Управляет тормозами;
  • клапан ускорения. Регулирует в передней оси давление ;
  • блок торможения. Представляет собой комбинацию из тормозного крана, блока управления и пропорционального ускорительного клапана;
  • кран управления тормозом полуприцепа. Регулирует выход давления на местах, где размещены соединительные головки;
  • регулятор давления. Контролирует в пневмосистеме силу давления воздуха.

Принцип работы

Компания Wabco производит для полуприцепов два варианта тормозных систем:

  • EBS;
  • ABS.

Тормоза EBS от «Вабко» основаны на электронном управлении.


Тормоза EBS.

Принцип работы следующий:

  1. Электронный блок отвечает за всю систему. С него подаются главные сигналы.
  2. На цилиндрах тормоза в клапанах достигается такое давление, о котором говорят подаваемые сигналы.
  3. Датчики скорости регулярно осуществляют подъем данных о скорости вращения колес системе EBS .
  4. При сбоях одновременно все клапаны функционируют так, как будто используется обычная пневмосистема. После чего начинает действовать запасное давление в тех цилиндрах тормоза, где находится пневматическая система, но с некоторой задержкой.
  5. Пневмосистема не может работать одновременно с клапаном распределения нагрузки. По этой причине некоторое количество сжатого воздуха оказывает сопротивление, тем самым создавая задней осью сильное торможение.
  6. При этом запасной клапан останавливает работу пневмосистемы в задних цилиндрах на оси.
  7. В таких условиях EBS спокойно функционирует и не растормаживается.

EBS снабжена и другими процессами управления тормозом, которые позволяют обнаружить любые отклонения.

Принцип работы:

  1. В начале движения, во время него или при остановке ABS проходит проверку основными действующими процессами.
  2. Эти процессы передают сигнал водителю о том, что имеется некая неисправность, через лампочку контроля.
  3. По надобности функциональная система отключает ABS и отдельные составляющие.
  4. При этом действие обычных тормозов сохраняется, а действие антиблокировочного устройства ограничивается или утрачивается.
  5. Силовые транзисторы получают сигналы, а затем передают ток на магнитные клапаны.
  6. Магнитный клапан срабатывает и за миллисекунды повышает, снижает или поддерживает рабочее давление в цилиндрах тормоза (независимо от давления, создаваемого воздухораспределителем), за счет чего и осуществляется торможение.

Схема

Существуют две версии EBS от Wabco: АРАС и Стандарт. Приведем схемы работы для каждой.

Схема системы EBS3 «АРАС» (конфигурация 4S/4M)

Схема системы EBS3 «Стандарт»/ конфигурация 6S/6M

Тормозные системы ABS так же имеют две версии С и D.

ABS/ASR (версия С)

ABS/ASR (версия D)

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
МотоТех-Прайд
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
