Технические характеристики стрелового крана кс-55713 и всех модификаций

Описание модели КС-55713-1

на шасси KAMAЗ-65115 (6х4).

Преимущества:

полностью соответствует нормативным нагрузкам, согласно требованиям правил перевозок грузов автомобильным транспортом №272;
возможность работы на сближенном опорном контуре 4,2 х 2,28 м;
унифицирован с более современными 25 тонными кранами «ГАЛИЧАНИН»;
вдвое увеличена скорость поворота платформы и телескопирования стрелы;
возможность работать в зоне 360°;
современный прибор безопасности с 7-дюймовым морозоустойчивым ЖК-дисплеем;
удобное кресло с пневмоподвеской;
дополнительные инструментальные ниши.

Дополнительные опции:

удлинитель стрелы (гусёк) длиной 9,0 м;
северный пакет;

КС 5363 / Большие машины

Сегодня эта заметка будет про пневмоколесный кран КС 5363, эта махина есть у нас на работе — в порту. Насчет этой интересной штуки я расспрашивал у человека который на ней работает, у автокрановщика по имени Алексей, ну и также как это обычно бывает основные технические характеристики я спросил у интернетов =)

К слову сказать сперва я думал что это всего лишь кран-прицеп, а оказалось что это самоходная машина работающая как на дизеле, так и на электричестве (при помощи подсоединенного кабеля). Грузоподъемность крана — 25 тонн. Он оснащен двумя подъемными крюками — основным (на 25 тонн) и вспомогательным (5 тонн).

Колес у этого чуда техники 8. По 4 на каждую ось. Кран оборудован собственной силовой установкой работающей в паре с дизелем. Рулится при помщи рычага. Поворачивать могучие колеса помогает широко примененная в этом аппарате гидравлика.

Полный привод здесь реализован тоже весьма своеобразно — на заднем мосту привод идет на все 4 колеса, а на передней оси привод распространяется только на внутренние колеса, внешние же при этом могут свободно вращаться. Управление выносными опорами осуществляется 4-мя рычагами расположенными снаружи под кабиной.

Когда установка питается от кабеля, то передвигается она весьма нохотно, по словам того же Алексея даже на небольшой уклон взобраться уже представляет болшую проблему. На дизеле же аппарат едет охотнее. Максималка здесь ограничена смешными 19,5 км/час, но не стоит забывать что это не автомобиль, а кран, которому колеса нужны лишь для того чтобы переместиться с места на место. Транспортируют же его в сложенном состоянии цепляя за грузовой тягач.

Конкретно этот экземпляр 1985 года и колеса у него по всей видимости не менялись вообще никогда. Резина метсами уже потрескалась и выглядит скажем так, не очень свежо =) Но тем не менее аппарат ездит и поднимает грузы каждый день.

Двигатель здесь ярославский 180-сильный ЯМЗ-М204А. Мощность электродвигателей — 166кВт. Масса же всего этого великолепия составляет 33 тонны. для тех кому хочется больше технической информации, а также схемы и чертежы основных узлов и механизмов рекомендую пройти вот по этой ссылке.

Безопасность

Дабы обезопасить работу в ограниченном пространстве, рассматриваемую специализированную технику оснащают многофункциональным прибором.

Возможности вышеупомянутого устройства включают в себя координатную защиту, запись и хранение данных, ограничение нагрузки. Давайте вкратце ознакомимся с каждой из них:

• координатная защита актуальна при работе в стесненных условиях или вблизи линий электропередач. Оператор автокрана КС-55713 может ограничить поворот кабины и стрелы, задав максимально допустимые значения, достигнув которых сработает индикатор и блокируются поворотные механизмы грузоподъемной техники. Эта функция позволяет оператору полностью сконцентрироваться на процессе выполнения работы.
• за запись и хранение рабочих параметров автокрана КС-55713-1 отвечает блок телеметрической памяти, называемый еще «Черным ящиком». Он фиксирует данные на протяжении всего своего срока службы.
• микропроцессорный ограничитель нагрузки контролирует загруженность стрелы на разных вылетах, тем самым уберегая автокран от опрокидывания. В случае если вес груза, поднимаемого автокраном КС-55713-1, превышает предельно допустимый, прибор вовремя предупредит оператора характерным звуковым сигналом.

Технические характеристики КС-55713-1

Параметр	Значение
Грузоподъемность, т	25
Грузовой момент, т.м	80
Длина стрелы, м	9,7 — 21,7
Профиль стрелы	прямоугольный
Опорный контур, м
— максимальный	4,2 х 5,6
— минимальный	4,2 х 2,28
Зона работы крана, град	240, 360
Длина гуська, м (опция)	9
Угол наклона гуська, град
Способ перевозки гуська	на стреле
Максимальная глубина опускания крюка, м	24
Максимальный вылет с основной стрелой (с гуськом), м	18 (18)
Максимальная высота подъема крюка, м
— основная стрела	21,9
— основная стрела +гусек	30,0
Максимальный груз, при котором допускается телескопирование стрелы, т	4,34
Скорость подъема-опускания груза, м/мин
— номинальная	6,0
— максимальная	40,0
— посадки	0,3
Скорость вращения поворотной части, об/мин	до 2,5
Прибор безопасности	ОГМ-240
Шасси базового автомобиля	КАМАЗ-65115
Колесная формула	6 х 4
База шасси, м	3,69 + 1,32
Двигатель шасси (ЕВРО-5)	Камаз 740.705 — 300
— мощность, л.с.(кВт)	221 (300)
Двигатель шасси (ЕВРО-5) (опция)	Cummins ISB6.7E5300
— мощность, л.с.(кВт)	292 (215)
Транспортная скорость (с гуськом), км/ч	60 (60)

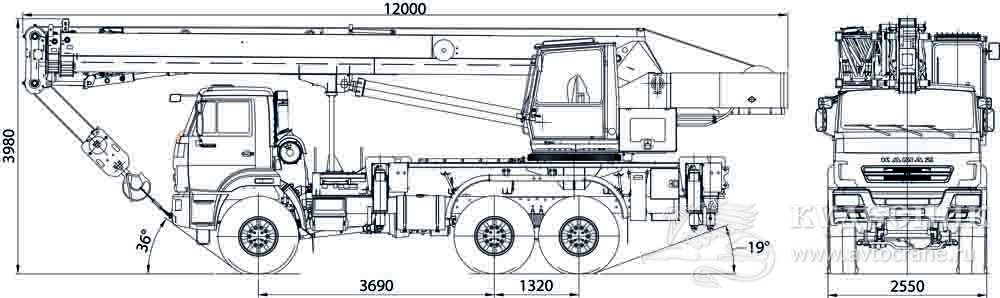

Габариты крана в транспортном положении, м (длина х ширина х высота)	12,00 х 2,55 х 3,60
Передний угол свеса, град	27
Задний угол свеса, град	13
Масса крана в минимальной комплектации, т	20,5
Нагрузка на первую ось, т	4,5
Нагрузка на заднюю тележку, т	16
Возможность работы с опасными грузами	опция
Температура эксплуатации, град. С	от -40 до +40
Нормативный срок службы автокрана, лет	12
Срок гарантийного обслуживания крана	18 месяцев с момента передачи крана потребителю, но не более 1000 часов наработки

* пояснение технических терминов и обозначений см. Глоссарий

Технические характеристики автокранов КС-55713 Клинцы

Параметр
KC-55713-1К-1
КС-55713-1К-2
КС-55713-1К-3
КС-55713-1К-4
КС-55713-1К-4В

Шасси
KAMAZ-65115 (6х4)

Максимальный грузовой момент,
80
80
80
85
85

Грузоподъемность максимальная, т (вылет, м)
25 (3,2)
25 (3,2)
25 (3,2)
25 (3,4)
25 (3,4)

Длина стрелы, м
21
24
28
31
32,5

Длина гуська, м
7,5
7,5
9
9
9

Максимальный вылет с основной стрелой (с гуськом), м
19,5 (18)
20 (18)
26 (18)
26 (18)
30

Максимальная высота подъема крюка (с гуськом), м
21,6 (29,2)
24 (31,2)
28,3 (37,3)
31,8 (40,3)
33,3

Макс. глубина опускания крюка, м
13
13
10
10
10

Масса груза, при которой допускается выдвижение секций стрелы, т
6
6
6
6
6

Скорость телескопирования секций стрелы, м/мин
15
15
21
21
20

Частота вращения поворотной части, об/мин
0,2-0,96
0,2-0,96
0,15-1,4
0,96-1,9
1,25-2,5

Размер опорного контура при выдвинутых балках выносных опор, м
4,9 х 6,1
4,9 х 6,1
4,9 х 6,1
5,45 х 6,1
5,45 х 6,1

Габариты крана в транспортном положении, м (длина х ширина х высота)
11,06х2,5х3,69
12,0х2,5х3,69
11,8х2,5х3,83
11,96х2,5х3,87
12,0х2,5х3,87

Масса крана в минимальной комплектации, т
19,95
20,7
23,13
21,1
20,72

Масса крановой установки, т
12,2
13,15
15,52
13,855
13,8655

Масса противовеса, т
0,2
0,75
1,67
0,2+1+1,5
0,2+1+1,5

Масса дополнительного противовеса,т
—
—
—
4,5
4,5

Масса гуська, т
0,45
0,45
0,55
0,46
0,46

Температура эксплуатации, град. С
от -40 до +40

Нормативный срок службы автокрана, лет
10

Привод крановой установки осуществляется посредством аксиально-поршневого гидронасоса, который приводится во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку отбора мощности. Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Гидравлическая система позволяет осуществлять управление крановыми механизмами с широким диапазоном регулирования скоростей и возможностью одновременного совмещения любых крановых операций.

Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе прибор безопасности с цифровой индикацией параметров работы на дисплее в кабине крановщика, в состав которого входит встроенный прибор фиксации характеристик — «чёрный ящик» и модуль защиты крана от опасного напряжения МЗОН для работы вблизи линий электропередач. Прибор безопасности в автоматическом режиме осуществляет защиту крана от перегрузки и опрокидывания, оснащен системой координатной защиты, необходимой для работы в стесненных условиях работы вблизи линий электропередач.

Удобство эксплуатации и обслуживания

Безопасность обеспечивается за счет установки микропроцессора, который отслеживает эксплуатационные показатели и состояние оборудования. Данные передаются в виде световых и звуковых индикаторов в салон, отображаются в виде цифр на мониторе. Это исключает риск перегруза и опрокидывания. Для защиты автомобильного крана КС-55713 также предусматривается специальный ограничитель, который не позволяет стреле перемещаться за установленные координаты, а также касаться ЛЭП.

На базе KAMAZ-43118

Гарантия распространяется на полтора года с момента покупки или 1000 моточасов. Срок службы по паспорту составляет десять лет. В комплекте поставляется ЗИП на ходовую часть и крановые элементы.

Вернуться к навигации

Устройство

Топливная система ориентирована на работу с низкокачественным горючим. Машина способна ежедневно выполнять большой объем задач, что обусловлено применением долговечных и износостойких узлов и агрегатов. В качестве каркаса используются профили толщиной от 5 мм, что исключает повреждения при изгибе или кручении элементов крана 55713.

В сложенном виде стреловое оборудование имеет компактные размеры, а в разложенном способно поставлять грузы на высоту 22 м. Дополнительно устанавливается гусек длиной 9 м, что расширяет охват с одной стоянки. Управление им осуществляется оператором, что обеспечивает удобство и позволяет отказаться от использования дополнительного инструмента, оборудования и механизмов. Стрела КС-55713 складывается и раскладывается даже при наличии груза на крюке. Это создает комфорт и безопасность работ.

Значительные размеры опорного контура 4,9 х 6,1 м повышают устойчивость и позволяют осуществлять доставку груза в зоне 360 градусов. Это сокращает продолжительность работ и обеспечивает эффективность. Также с этой целью предусматривается установка машины на опоры при вытянутых балках выносных элементов.

Вернуться к навигации

Технические характеристики крана КС 55713 и его модификаций

Главная » Каталог » 25 тонн » КC-55713-1 «Галичанин» стрела 21,7 м

Общие характеристики

Описание модели

Фото и видео

Грузовысотные характеристики

Сертификаты

Технические характеристики КС-55713-1

Параметр	Значение
Грузоподъемность, т	25
Грузовой момент, т.м	80
Длина стрелы, м	9,7 — 21,7
Профиль стрелы	прямоугольный
Опорный контур, м
— максимальный	4,2 х 5,6
— минимальный	4,2 х 2,28
Зона работы крана, град	240, 360
Длина гуська, м (опция)	9
Угол наклона гуська, град
Способ перевозки гуська	на стреле
Максимальная глубина опускания крюка, м	24
Максимальный вылет с основной стрелой (с гуськом), м	18 (18)
Максимальная высота подъема крюка, м
— основная стрела	21,9
— основная стрела +гусек	30,0
Максимальный груз, при котором допускается телескопирование стрелы, т	4,34
Скорость подъема-опускания груза, м/мин
— номинальная	6,0
— максимальная	40,0
— посадки	0,3
Скорость вращения поворотной части, об/мин	до 2,5
Прибор безопасности	ОГМ-240
Шасси базового автомобиля	КАМАЗ-65115
Колесная формула	6 х 4
База шасси, м	3,69 + 1,32
Двигатель шасси (ЕВРО-5)	Камаз 740.705 — 300
— мощность, л.с.(кВт)	221 (300)
Двигатель шасси (ЕВРО-5) (опция)	Cummins ISB6.7E5300
— мощность, л.с.(кВт)	292 (215)
Транспортная скорость (с гуськом), км/ч	60 (60)
Габариты крана в транспортном положении, м (длина х ширина х высота)	12,00 х 2,55 х 3,60
Передний угол свеса, град	27
Задний угол свеса, град	13
Масса крана в минимальной комплектации, т	20,5
Нагрузка на первую ось, т	4,5
Нагрузка на заднюю тележку, т	16
Возможность работы с опасными грузами	опция
Температура эксплуатации, град. С	от -40 до +40
Нормативный срок службы автокрана, лет	12
Срок гарантийного обслуживания крана	18 месяцев с момента передачи крана потребителю, но не более 1000 часов наработки

* пояснение технических терминов и обозначений см. Глоссарий

Автокран КС-55713-1 грузоподъемностью 25 тонн

на шасси KAMAЗ-65115 (6х4).

Преимущества:

полностью соответствует нормативным нагрузкам, согласно требованиям правил перевозок грузов автомобильным транспортом №272;
возможность работы на сближенном опорном контуре 4,2 х 2,28 м;
унифицирован с более современными 25 тонными кранами «ГАЛИЧАНИН»;
вдвое увеличена скорость поворота платформы и телескопирования стрелы;
возможность работать в зоне 360°;
современный прибор безопасности с 7-дюймовым морозоустойчивым ЖК-дисплеем;
удобное кресло с пневмоподвеской;
дополнительные инструментальные ниши.

Дополнительные опции:

удлинитель стрелы (гусёк) длиной 9,0 м;
северный пакет;
пакет для работы с опасными грузами.

Грузовысотные характеристики КС-55713-1

Источник

Про краны.КС55713-1.ГАЛИЧАНИН.

содержание   ..  30  31  32  33  34  35  36  37  38  39  40  ..

КС-55713-3. Технические характеристики

КС-55713-3 «Галичанин» стрела 21,7 м

на базе автомобильного шасси Урал-4320 (6х6) ЕВРО-4

Технические характеристики КС-55713-3

Параметр	Значение
Максимальный грузовой момент, т.м	80
Грузоподъемность максимальная, т/вылет, м	25/3,2
Длина стрелы, м	9,7 — 21,7
Максимальная высота подъема крюка, м	21,9
Макс. глубина опускания крюка, м	12
Масса груза, при которой допускается выдвижение секций стрелы, т	4,34
Скорость подъема-опускания груза, м/мин
— номинальная (с грузом массой до 25,0 т)	5
— увеличенная (с грузом массой до 6,34 т)	12
Скорость посадки груза, м/мин	не более 0,3
Частота вращения поворотной части, об/мин	от 0,15 до 1,4
Скорость передвижения крана своим ходом, км/ч	до 60
Размер опорного контура вдоль х поперек оси шасси, м
— при выдвинутых балках выносных опор	4,2 х 5,6
— при втянутых балках выносных опор	4,2 х 2,28
Колесная формула базового автомобиля	6 х 6
Двигатель базового автомобиля:	дизельный
— модель	ЯМЗ-53622-10
— мощность, л.с.(кВт)	240(176,5)
Габариты крана в транспортном положении, м (длина х ширина х высота)	12 х 2,5 х 3,7
Температура эксплуатации, град. С	от -40 до +40
Срок гарантийного обслуживания крана	18 месяцев с момента передачи крана потребителю, но не более 1000 часов наработки
Нормативный срок службы крана, лет	12

содержание   ..  30  31  32  33  34  35  36  37  38  39  40  ..

Источник

Преимущества и недостатки

Преимущества крана 55713-3, 55713-1В Галичанин и других модификаций:

1. Высокий уровень надежности и безопасности.
2. Планетарные редукторы с дисковым тормозным механизмом подъема грузов. Такой тип редуктора дает возможность увеличить производительность и продолжительность работы.
3. Шасси КамАЗ 43118, 64115, которое обеспечивает высокие показатели маневренности.
4. Низкий расход топливной жидкости.
5. Высокий уровень грузоподъемных свойств техники.

К недостаткам можно отнести:

1. Ограничитель нагрузки. Данный механизм требует больших временных затрат на обслуживание.
2. Гидравлический мотор лебедки. Он быстро выходит из строя, начинает течь масло по валу, заклинивает регулятор на ускорителе.

Преимущества и недостатки

Преимущества крана 55713-3, 55713-1В Галичанин и других модификаций:

1. Высокий уровень надежности и безопасности.
2. Планетарные редукторы с дисковым тормозным механизмом подъема грузов. Такой тип редуктора дает возможность увеличить производительность и продолжительность работы.
3. Шасси КамАЗ 43118, 64115, которое обеспечивает высокие показатели маневренности.
4. Низкий расход топливной жидкости.
5. Высокий уровень грузоподъемных свойств техники.

К недостаткам можно отнести:

1. Ограничитель нагрузки. Данный механизм требует больших временных затрат на обслуживание.
2. Гидравлический мотор лебедки. Он быстро выходит из строя, начинает течь масло по валу, заклинивает регулятор на ускорителе.

Отправить заказ в АО «КАЗ»

Крановая установка смонтирована на трехосном специальном подкрановом шасси автомобиля-вездехода модели КамАЗ-43118.

Незаменимым при использовании в труднодоступных местах, при строительстве нефте и газопроводов, разработке месторождений, где условия полного бездорожья являются нормой жизни. Большой опорный контур, круговая зона работы, легкая трехсекционная стрела, дополнительное оснащение гуськом с изменяемой геометрией наклона, возможность работы в стесненных условиях, специальное подкрановое шасси вездеход КамАЗ-43118 — все это обеспечивает функциональность и производительность данной модели автокрана.

Привод исполнительных механизмов Привод крановой установки осуществляется посредством аксиально-поршневого гидронасоса, который приводится во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку отбора мощности. Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Гидравлическая система, скомпонованная на базе импортных комплектующих позволяет легко и плавно осуществлять управление крановыми механизмами с широким диапазоном регулирования скоростей рабочих операций и возможностью одновременного совмещения любых крановых операций.

Стрела и система телескопирования Трехсекционная телескопическая стрела длиной 9—21 метров во втянутом положении обеспечивает крану компактность и маневренность при переездах, а в выдвинутом — широкую рабочую зону и большую высоту перемещения груза при работе. Возможность телескопирования стрелы с грузом на крюке позволяет крану выполнять специальные задания: устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций.

Дополнительная комплектация расширяет спектр возможностей Дополнительное оснащение стрелы решетчатым гуськом длиной 7,5 метров с возможностью установки под углом 0 ° и 30 ° по отношению к стреле позволяет обеспечить наибольшую зону обслуживания и размер подстрелового пространства. Перевод гуська из транспортного положения в рабочее и обратно производится вручную без применения дополнительных грузоподъемных средств.

Функциональность и производительность За счет большого размера опорного контура (4,9 х 6,1 . ) кран может производить работы с грузами в круговой зоне 360 °, что позволяет минимизировать количество перестановок при работе на объекте. Таким образом, функциональность и производительность данной модели крана на рабочих площадках значительно превышает показатели существующих аналогов. Для удобства работы в стесненных условиях предусмотрен режим работы с установкой крана на опоры при втянутых балках выносных опор.

Несущие конструкции оптимальной массы Основные несущие конструкции сварены из высокопрочной стали 10ХСНД, максимально облегчены, имеют прекрасные жесткостные характеристики. Все сварные соединения выполняются на полуавтоматическом и автоматическом сварочном оборудовании отечественных и европейских производителей, что обеспечивает высочайшее качество швов, которое документируется после ультразвуковой проверки.

Надежность автокрана Надежную работу автокрана обеспечивают комплектующие зарубежного производства, которые не требуют замены и ремонта в течение всего срока службы крана.

Безопасность автокранаБезопасную работу крана обеспечивает комплекс приборов и устройств, в том числе прибор безопасности с цифровой индикацией параметров работы на дисплее в кабине крановщика, в состав которого входит встроенный прибор фиксации характеристик — «чёрный ящик» и модуль защиты крана от опасного напряжения МЗОН для работы вблизи линий электропередач. Прибор безопасности в автоматическом режиме осуществляет защиту крана от перегрузки и опрокидывания, оснащен системой координатной защиты, необходимой для работы в стесненных условиях работы вблизи линий электропередач.

Удобное рабочее место крановщика Автокран оборудован кабиной крановщика, отвечающей последним требованиям по комфортности и обзорности: задвижная дверь купейного типа, дизельный отопитель, вентилятор, откидной задний люк, удобная панель приборов. Удобство управления крановыми операциями достигается за счет оригинального расположения рычагов управления.

ГарантииГарантийный срок службы крана — 18 месяцев с момента передачи крана потребителю не более 1 000 моточасов наработки в крановом режиме. Срок службы крана при 1,5-сменной работе в паспортном режиме составляет 10 лет. Каждый кран укомплектован индивидуальным комплектом ЗИП на базовое шасси и на крановую установку.

Особенности и область применения

Автокран КС-55713 «Галичанин»ориентирован на использование в условиях плотной городской застройки. Он оборудован стреловой конструкцией, способен оперировать грузами до 25 т. В качестве основы используется шасси КамАЗ.

Благодаря компактным габаритам обеспечивается удобство пользования на ограниченных территориях. Управление установкой осуществляется посредством аксиально-поршневых гидравлических насосов, КПП и двигателя. Гидросистема позволяет выполнять несколько действий параллельно, обеспечивая плавность хода. Опционально может устанавливаться модуль отбора мощности.

Оснащение автокрана КС-55713-1

Автокран КС-55713-1 смонтирован на шасси КАМАЗ-65115 с колесной формулой 6 х 4. Неполный привод шасси в некоторых случаях рентабельней полноприводного за счет меньшего расхода топлива.

Рассматриваемая специализированная техника обладает повышенной проходимостью за счет маневренности, обеспечиваемой базовым шасси, а также легкой управляемости.

Двигатели, которыми укомплектованы автокраны КС-55713-1 (КАМАЗ-740), вырабатывают мощность в 240 лошадиных сил: за счет такого тягового усилия автокраны КС-55713-1 развивают максимальную скорость до 80 км/ч. Данные силовые агрегаты соответствуют нормам экологической безопасности Euro-3.

Устройство

Устройство автомобильного крана Галичанин 55713-1 включает в себя разнотипные механизмы:

1. Неповоротный. К этой части относятся шасси транспорта, опорная рама, выносные опоры, насосный привод крановой установки, гидравлический бак, гидроаппаратура, трубопроводы, соединение вращающегося типа.
2. Поворотный. В этот механизм входят платформа, телескопическое стреловое устройство, механизм изменения вылета, устройство поворота, лебедка, кабина водителя, электрооборудование, противовес.

Опорная рама, которая используется как основа для установки крана, изготавливается из продольных и поперечных балок. В средней части этой рамы есть площадка, которая оснащена приваренным кольцом. Это кольцо необходимо для крепления опорно-поворотного устройства.

Спецтехника Автокран «Галичанин» КС 55713-5 на базе КАМАЗ 43118-46 купить в Москве

Автокран «Галичанин» КС 55713-5 на базе КАМАЗ 43118-46. Год выпуска: 2017. ПТС оригинал. Колесная формула 6х6. Грузоподъемность — 25т., вылет стрелы 28 метров. Наработка м/ч – 4596. Пробег: 42 803 км. Стрела в родной краске. Комлектация: блокировки, 2 автономки, подогрев бака, кондиционер, тахограф. Поворотный круг без люфтов. Cостояние отличное. Характеристики: Пробег: 42 803 км. Мотачасы: 4 596 м/ч Двигатель: КАМАЗ 740622 Мощность:300 л.с. Объем: 11762 см3. Экологический класс: Евро- 4. Коробка передач: Механическая 5-ти ступка РММ: 22350кг. МБН: 21275 кг. Тип тормозов: Барабаны Тип подвески: Рессора Резина передняя ось (размер/марка/остаток): 425/85/КАМА- 1260/ 50% Резина средняя ось (размер/марка/остаток): 425/85/ КАМА- 1260/ 50% Резина задняя ось (размер/марка/остаток): 425/85/ КАМА- 1260/ 50% Форма оплаты: с НДС. (+)

Рубрики:

Как рассчитать стоимость ОСАГО самостоятельно? Подбор самой выгодной страховки:

Рассчитать стоимость

Для данного товара доступна СПЕЦИАЛЬНАЯ программа по РАССРОЧКЕ платежа!

«Бери сейчас — Плати потом!»

30 % — первоначальный взнос 0 % — переплаты

Какой бензин экономичнее?

А92А95

Оформляйте заявку по телефону: +7(909)929-73-78

Позвоните НАМ по номеру +7 (903) 722-37-62 или по бесплатному номеру по России 8 800 770 77 99 и за 5 минут Мы ответим на все Ваши вопросы!

Двигатель

На автокран КС-55713 «Галичанин» устанавливается рядный шестицилиндровый мотор объемом 6,7 л. В составе с моделью Cummins ISB6.7e4 300 монтируется турбированный компрессор, что обеспечивает экономичность работы. Мощность установки составляет 219 кВт, а крутящий момент – 1,1 кНм.

Двигатель	дизельный
Модель	Cummins ISB6.7e4 300
Мощность, кВт	219
Объем	6,7 л
Макс. полезный крутящий момент	1097 Нм

Работает агрегат на дизельном топливе, оборудуется системой комбинированной смазки, которая осуществляется разбрызгиванием и давлением. Производитель рекомендует применять масла АСЕА Е5, которые нужно заменять через 40 тыс. км.

Работоспособность и высокая грузоподъемность КС-55713 обеспечиваются за счет установки качественной топливной системы –рампы с постоянным высоким давлением и электромагнитными форсунками. Также имеются фильтры для очистки топлива, которые исключают засорение и появление коррозии на поверхности бака. Ресурс двигателя составляет 1 млн. км.

Качество выхлопа соответствует нормам Евро-5:

• концентрация СО – менее 0,5%;
• концентрация углеводорода и окислов азота – до 0,3%;
• концентрация твердых частиц – до 0,025%.

Это обусловлено использованием в составе автокрана 55713 селективного катализатора и сажевого фильтра. Это экономичный агрегат, который потребляет 210 г/л.с. за час работы.

Вернуться к навигации

Грузовые характеристики

А) Грузовые характеристики работы крана  на выдвижных опорах при 6-ти и 8-ми кратной запасовке каната, балки выдвижных опор выдвинуты полностью, кран установлен на опорах, зона работы 250º.

Вылет, м	Длина стрелы, м	9,0-15,0 (телескопирование стрелы с грузом на крюке)	15,0-21,0 (телескопирование стрелы с грузом на крюке)	Зона работы крана, град *
9,0	9,0	12,0	15,0	18,0	21,0
Грузоподъёмность промежуточная (на канатах), т
2,0	25,0	18,0					6,0	3,0	±125
2,5			15,0				6,0	3,0
3,0				13,8			6,0	3,0
3,2	25,0						6,0	3,0
3,5	21,5				10,0		6,0	3,0
4,0	18,0	18,0		13,8			6,0	3,0
4,2			15,0				6,0	3,0
4,5			14,2	12,8	10,0	6,4	6,0	3,0
5,0	13,1	13,1	12,3	11,6	9,75		6,0	3,0
5,5						6,4	6,0	3,0
6,0	9,6	9,6	9,25	8,8	8,0	6,1	6,0	3,0
7,0	7,4	7,4	7,2	6,9	6,5	5,5	6,0	3,0
7,5	6,6	6,6						3,0
8,0			5,8	5,6	5,35	4,8	5,6	3,0
9,0			4,85		4,45	4,1		3,0
10,0			4,05	3,9	3,7	3,5	3,9	3,0
10,5			3,75
12,0				2,85	2,7	2,55	2,85	2,55
13,0				2,45			2,45
13,5				2,25			2,25
14,0					2,0	1,9		1,9
15,0
16,0					1,55	1,45		1,45
16,5					1,45
18,0						1,1		1,1
19,5						0,9		0,9
Кратность полиспаста, m	8	6	8;6	8; 6	8; 6	8; 6	8; 6	8; 6

* От положения крана «стрела назад».

Примечание: 1. При увеличении длины стрелы свыше 9,0 м максимальная грузоподъёмность крана снижается с 25,0т до 15,0т и ниже в зависимости от длины стрелы, что контролируется ограничителем нагрузки крана ОНК-140 и концевым выключателем.

2. При переключении кнопки кратности запасовки на лицевой панели ограничителя грузоподъёмности на кратность m=6, грузоподъёмность снижается до 18,0т.

3. Масса крюковой подвески (0,28 т) и съёмных грузозахватных приспособлений входят в массу поднимаемого груза.

4. При работе крана с гуськом, закреплённым на основании стрелы в транспортном положении, грузоподъёмность крана снижается на 0,23т, что контролируется ограничителем грузоподъёмности.

5. Режимы работы ограничителя нагрузки крана ОНК-140-Р-00.

Б) Грузовые характеристики работы крана  на выдвижных опорах при 6-ти и 8-ми кратной запасовке каната, балки выдвижных опор выдвинуты полностью, кран установлен на опорах, зона работы 360º.

Вылет, м	Длина стрелы, м	9,0-15,0 (телескопирование стрелы с грузом на крюке)	15,0-21,0 (телескопирование стрелы с грузом на крюке)	Зона работы крана, град *
9,0	12,0	15,0	18,0	21,0
Грузоподъёмность промежуточная (на канатах), т
2,0	15,0					6,0	3,0	±180
2,5		12,0				6,0	3,0
2,8			10,0			6,0	3,0
3,2	15,0					6,0	3,0
3,5	13,6			8,0		6,0	3,0
3,6		12,0				6,0	3,0
3,8			10,0			6,0	3,0
4,0	11,4	10,4		8,0		6,0	3,0
4,5		8,45	7,5		4,4	6,0	3,0
5,0	7,5	6,7	6,05	5,25	4,4	6,0	3,0
6,0	5,0	4,6	4,1	3,7	3,2	4,1	3,0
7,0	3,55	3,3	3,0	2,75	2,4	3,0	2,4
7,5	3,0
8,0		2,5	2,25	2,05	1,85	2,25	1,85
9,0		1,9	1,75	1,6	1,45	1,75	1,45
10,0		1,45	1,35	1,25	1,15	1,35	1,15
10,5		1,25
12,0			0,75	0,7	0,65	0,75	0,65
Кратность полиспаста, m	8; 6	8; 6	8; 6	8; 6	8; 6	8; 6	8; 6

* От положения крана «стрела назад».

Примечание: 1. Масса крюковой подвески (0,28т) и съёмных грузозахватных приспособлений входят в массу поднимаемого груза.

2. При работе крана с гуськом, закрепленным на основании стрелы в транспортном положении, грузоподъемность крана снижается на 0,23т, что контролируется ограничителем грузоподъемности.

3. Режимы работы ограничителя нагрузки крана ОНК-140-Р-01.

В) Грузовые характеристики при 8-ми и 6-ти кратной запасовке каната,балки выдвижных опор втянуты, кран установлен на опорах, зона работы 250º.

Вылет, м	Длина стрелы, м	9,0-15,0 (телескопирование стрелы с грузом на крюке)	Зона работы крана, град *
9,0	12,0	15,0	± 125
Грузоподъёмность промежуточная (на канатах), т
2,0	6,0			1,0
2,5		5,2		1,0
3,0	6,0	5,2	3,5	1,0
3,5			3,5	1,0
3,6	4,6	4,05		1,0
4,0	3,85	3,45	3,0	1,0
5,0	2,6	2,35	2,1	1,0
6,0	1,75	1,6	1,45	1,0
7,0	1,2	1,1	1,0	1,0
7,5	1,0			1,0
Кратность полиспаста, m	8; 6	8; 6	8; 6	8; 6

* От положения крана «стрела назад».

Примечание: 1. Масса крюковой подвески (0,28 т) и съёмных грузозахватных приспособлений входят в массу поднимаемого груза.

2. При работе крана с гуськом, закрепленным на основании стрелы в транспортном положении, грузоподъемность крана снижается на 0,23т, что контролируется ограничителем грузоподъемности.

3. Режимы работы ограничителя нагрузки крана ОНК-140-Р-02.

Г) Грузовые характеристики работы крана  при однократной запасовке каната, длина стрелы 21,0 м с гуськом 7,5 м,  балки выдвижных опор выдвинуты полностью, кран установлен на опорах, зона работы 250º.

Вылет, м	Грузоподъёмность промежуточная (на канатах), т	Зона работы крана, град *
Угол наклона 0º	Угол наклона 30º
7,0	2,00		± 125
8,0	2,00
9,0	1,75	1,30
10,0	1,55	1,20
12,0	1,25	1,05
14,0	1,05	0,90
16,0	0,85	0,75
18,0	0,70	0,65

* От положения крана «стрела назад».

Примечание: 1. Масса крюковой подвески (0,04 т) и съёмных грузозахватных приспособлений входят в массу поднимаемого груза.

2. Режимы работы ограничителя нагрузки крана ОНК-140 для угла наклона 0º — Р-03;

Режимы работы ограничителя нагрузки крана ОНК-140 для угла наклона 30º — Р-04.

Видео об автокране КС-55713

• Устройство автокрана КС-55713
• Стрела автокрана КС-55713
• Расход топлива автокрана КС-55713
• Модельный ряд автокрана КС-55713
• Технические характеристики автокрана КС-55713 (на примере КС-55713-1)
• Видео об автокране КС-55713

Для решения масштабных задач требуется техника соответствующих размеров. При этом часто требуется ей обеспечить заданную степень мобильности даже в пределах одного небольшого участка. С обеими задачами справляется автокран КС-55713

Он имеет ряд интересных особенностей, и что немаловажно за весь период выпуска такой техники обзавёлся целым модельным рядом модификаций
