Камаз-55111: технические характеристики

Стоимость грузовика

Ранее упоминалось, что в 2012-м году серийное производство КамАЗ-55111 было прекращено. По этой причине приобретение нового грузовика сопряжено с определенными трудностями.

Транспортные средства КамАЗ-55111, пробег которых приближается к отметке 100 тысяч км, оцениваются примерно в 300-500 тысяч рублей. Однако такое приобретение сопряжено с большим риском, поскольку можно купить авто с узлами и агрегатами, подвергшимися существенному износу и/или некачественному ремонту.

Поэтому при покупке техники нельзя отталкиваться лишь от картинки на фото КамАЗ 55111. Лучшей рекомендацией будет полная предпродажная диагностика машины в специализированном сервисном центре или же обращение к специалисту.

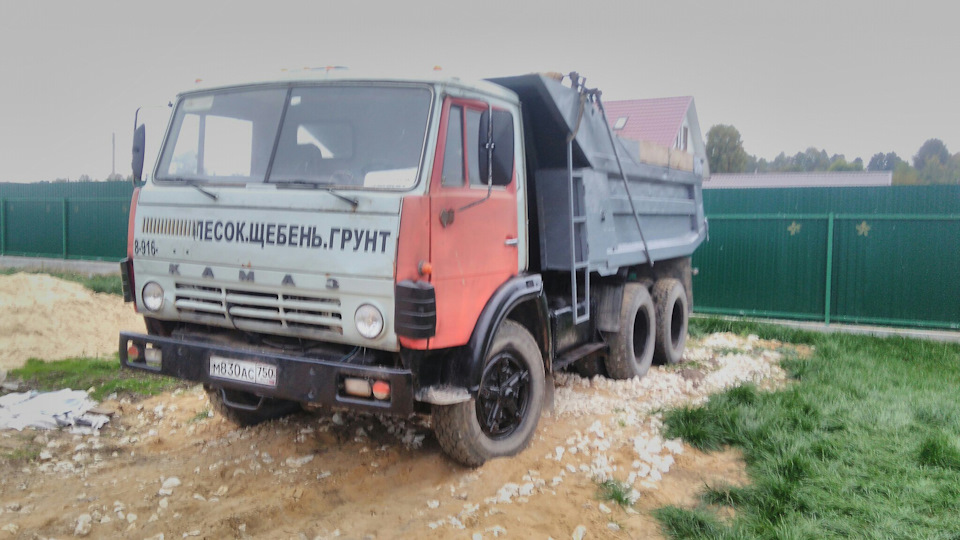

КамАЗ-5511

• Марка автомобиля: КамАЗ
• Страна производитель: СССР

• Год выпуска: 1977
• Тип кузова: Грузовик

КамАЗ-5511 является довольно популярной моделью самосвального автомобиля, производством какого занималось Камское автомобильное предприятие. Выпускали данную машину на протяжении 13 лет (1977-1990). КамАЗ 5511 самосвал послужил одним из первых транспортных средств фабрики, однако его использование не прекратилось.

Даже сегодня можно достаточно часто заметить эту марку на дорогах Российской Федерации, да и не только. Советский рынок не имел раньше большого выбора самосвальных автомобилей. Данная статья является описанием КамАЗ-5511 автосамосвал. Здесь можно будет узнать про характеристики КамАЗ 5511. Весь модельный ряд КамАЗ.

Кабина грузовика

Автомобиль комплектовался традиционной для бренда бескапотной металлической кабиной без спального места, которая наклонялась вперед (на 42 и 60 градусов) при необходимости обеспечить доступ к ДВС. Эта конструкция монтировалась на раме непосредственно над силовым агрегатом, расположенным продольно.

В отличие от базовой версии, модификации, появившиеся позже, получили кабину с поднятой крышей. Но в силу того, что самосвал не был ориентирована для длительных переездов, спальное место в рестайлинговой версии так и не появилось.

Уровень комфорта в кабине можно считать достаточным для специализированной техники. Так, кресло водителя подрессорено и оснащено ремнями безопасности. Виброизоляция и «шумка» соответствуют требованиям, которые были актуальны в 80-х годах минувшего столетия. К тому же периоду можно смело отнести удобство управления машиной и эргономику кабины.

Преимущества и недостатки

Рассматриваемая модель грузовой автомашины имеет как преимущества, так и недостатки в сравнении с аналогами.Преимущества:

• Машина прекрасно подходит для использования в условиях города в ограниченном пространстве узких улиц.
• Хорошая проходимость.
• Высокая маневренность.
• Небольшой радиус разворота.
• Цельнометаллический кузов оборудован защитным навесом.
• Отработанные газы подогревают платформу и не позволяют грузу примерзать.
• Наилучшее соотношение цены и качества.
• Невысокая стоимость обслуживания при отличной работоспособности и большом сроке эксплуатации.
• Самосвал неприхотлив к виду и качеству дизельного топлива.

Доступность и небольшая стоимость сменных деталей.
Простота конструкции позволит производить текущий ремонт своими руками.

Недостатки:

• Самосвал КамАЗ-55111 похож по своим характеристикам и внешнему виду на пятнадцатитонник 65115. Однако перевозка грузов с помощью 55111 будет стоить дороже, чем та же поездка на 65115.
• Модель снята с производства.
• Новые модели более совершенные.
• Максимальная вместимость кузова – 6,6 куб м.
• Пневматические колеса, оснащенные камерами.
• В сравнении с зарубежными марками хуже эргономика и условия работы водителя.
• Небольшой срок службы некоторых комплектующих.

Все недостатки с лихвой компенсируются небольшой стоимостью деталей и самого грузовика. В своем ценовом диапазоне КамАЗ-5511 является оправданным вложением средств. Такие машины даже после снятия их с производства обслуживают строительные площадки по всей стране.

Запчасти на Грузовые автомобили КамАЗ-5511

Камский автомобильный завод начал выпускать самосвалы КамАЗ-5511 с 1978 по 1990 года грузоподъемностью 10 т. Самосвал имеет колесную формулу 6х4. КамАЗ-5511 широко использовался для постоянной работы с прицепом. Имеет модификацию КамАЗ-55111 и КамАЗ-55102 – сельскохозяйственный тягач-самосвал, выпускающийся с 1980 года.

КамАЗ-5511 имеет кузов с металлической платформой, позволяющий открывать боковые и задний борты, а также имеющий тент. Цельнометаллическая кабина имеет возможность откидываться вперед и имеет оборудованные места для крепления ремней безопасности. Вся конструкция самосвала характерна для того времени. Благодаря нашему каталогу запчастей КамАЗ-5511 вы сможете без проблем найти все нужные вам запчасти, ведь пользоваться каталогом легко и удобно.

Дорожный просвет, мм: 345 Полная масса, кг: 17400 Масса буксируемого прицепа, кг: 8000 Грузоподъемность, кг: 10000 Масса снаряженного автомобиля, кг: 8850 Двигатель: дизельный КамАЗ-740 Мощность кВт (л. с.): 154(210) при 2600 об/мин Расположение и число цилиндров: V-образное, 8 Рабочий объем цилиндров, л: 10,85 Средний расход топлива для автопоезда, л/100 км: 27 Максимальная скорость, км/ч: 90

На сайте вы сможете купить запчасти КамАЗ-5511 в специальном каталоге. Наши специалисты проконсультируют вас по всем вопросам и расскажут о всех запчастях КамАЗ-5511, которые подойдут именно вам. Купив запчасти у «Динамики 76», вы гарантированно приобретете качественные детали для КамАЗ.

Техническое обслуживание

Помимо настроек, сцепление автомобилей КамАЗ нуждается в регулярном обслуживании, поскольку это заметно увеличивает срок службы и надежность работы механизма на всех марках КамАЗ.

На примере модели 53215 обслуживание состоит из следующих основных пунктов:

1. Проверка затяжки болтов крепления усилителя в цепи привода сцепления.
2. Контроль за герметичностью гидравлических магистралей. На них не должно быть никаких масляных пятен.
3. Общая проверка исправности деталей педального узла. Все элементы должны быть в целом состоянии и не иметь больших люфтов в соединениях.
4. Контроль наличия смазки в подшипнике муфты и втулке соединения вилки. Для подачи масла в картере сцепления имеются три точки, снабженные пресс-масленками. В них нагнетают масло при помощи шприца.
5. Слив конденсата из корпуса ПГУ.
6. Контроль уровня жидкости в бачке усилителя.

Когда требуется замена сцепления?

Если все выполненные работы не приводят к восстановлению работоспособности механизма сцепления, то это становится одним из сигналов к его замене.

Другими признаками критического износа элементов конструкции являются:

• резкое включение дисков, при этом происходит жесткий рывок автомобиля;
• затрудненное включение всех передач, сопровождаемое характерным треском;
• вялый разгон автомобиля, при этом обороты двигателя явно не соответствуют выбранной передаче и скорости;
• запах горящих накладок при движении.

При появлении таких проблем необходимо как можно скорее прекратить движение и провести ремонт механизма. Дальнейшая эксплуатация автомобиля с неисправными или выгоревшими дисками сцепления приведет к выходу из строя коробки перемены передач.

Техническое обслуживание

Помимо настроек, сцепление автомобилей КамАЗ нуждается в регулярном обслуживании, поскольку это заметно увеличивает срок службы и надежность работы механизма на всех марках КамАЗ.

На примере модели 53215 обслуживание состоит из следующих основных пунктов:

1. Проверка затяжки болтов крепления усилителя в цепи привода сцепления.
2. Контроль за герметичностью гидравлических магистралей. На них не должно быть никаких масляных пятен.
3. Общая проверка исправности деталей педального узла. Все элементы должны быть в целом состоянии и не иметь больших люфтов в соединениях.
4. Контроль наличия смазки в подшипнике муфты и втулке соединения вилки. Для подачи масла в картере сцепления имеются три точки, снабженные пресс-масленками. В них нагнетают масло при помощи шприца.
5. Слив конденсата из корпуса ПГУ.
6. Контроль уровня жидкости в бачке усилителя.

Когда требуется замена сцепления?

Если все выполненные работы не приводят к восстановлению работоспособности механизма сцепления, то это становится одним из сигналов к его замене.

Другими признаками критического износа элементов конструкции являются:

• резкое включение дисков, при этом происходит жесткий рывок автомобиля;
• затрудненное включение всех передач, сопровождаемое характерным треском;
• вялый разгон автомобиля, при этом обороты двигателя явно не соответствуют выбранной передаче и скорости;
• запах горящих накладок при движении.

При появлении таких проблем необходимо как можно скорее прекратить движение и провести ремонт механизма. Дальнейшая эксплуатация автомобиля с неисправными или выгоревшими дисками сцепления приведет к выходу из строя коробки перемены передач.

Техническое обслуживание

Нюансы, которые должен выполнять пользователь для проведения технического обслуживания системы сцепления:

1. Своевременная диагностика затяжки винтов, которые фиксируют усилительное устройство в цепи привода.
2. Мониторинг герметичности гидравлических патрубков. На шлангах не допускаются следы моторной жидкости или другие маслянистые пятна.
3. Диагностика исправности конструктивных элементов педального узла. Все составляющие детали должны быть целыми, большие зазоры в соединениях не допускаются.
4. Проверка уровня смазочного материала в подшипниковом устройстве муфты, а также во втулке, которая соединяет ее с вилкой. Для подачи расходного материала в картере расположены специальные точки, оборудованные масленками. Жидкость нагнетается в них с использованием шприца.
5. Своевременный слив конденсата из корпуса пневматического гидроусилителя.
6. Диагностика наличия жидкости в расширительном бачке и ее добавление.

Когда требуется ремонт или замена сцепления?

Признаки, которые могут указать на неисправность в работе системы сцепления:

• резкая активация дисков СС, что приводит к сильному рывку во время движения;
• сложности при включении скоростей, переключение режимов может сопровождаться нехарактерным звуком или треском;
• слабая динамика и плохой разгон транспортного средства, обороты силового агрегата не соответствуют выбранному режиму движения;
• появление запаха гари во время езды.

Если в работе сцепления появился один из таких признаков, пользователь должен остановить движение и выполнить диагностику с последующим ремонтом. Использование транспортного средства с вышедшими из строя дисками сцепления может стать причиной поломки трансмиссионного агрегата.

Технические характеристики двигателя КамАЗа-55111

В течение всех 24 лет производства автомобиль КамАЗ-5511 оборудовался двигателем КамАЗ 740 различных модификаций. На последних моделях устанавливался четырехтактный восьмицилиндровый мотор КАМАЗ 740.51-240 с турбонаддувом, по своим техническим характеристикам полностью соответствующий экологическим стандартам ЕВРО-2.

В процессе работы поступающий в цилиндры воздух предварительно охлаждается. Для надежного запуска при низких температурах, мотор КамАЗа-55111 оснащается предпусковым подогревателем.

Двигатель КАМАЗ 740.51-240

Основные технические параметры мотора:

• мощность (при условии частоты вращения коленчатого вала 2200 об./мин.: 240 л. с.);
• эксплуатационный объем двигателя: 10.85 литров;
• количество цилиндров: 8;
• расположение цилиндров: V-образное;
• предпусковой подогреватель: ПЖД 15.8106-01;
• расход топлива на 100 километров пробега: 30 литров;
• емкость бака для топлива: 350 литров.

Отладка полного хода толкателя усилителя

Перед началом отладки механизма необходимо выяснить длину хода толкателя. Для этого нужно полностью выключить сцепление и замерить ход. Если его значение составляет 25 мм и менее, то сцепление не будет полностью отключаться. Такую проблему водитель заметит сразу по затрудненному включению передач. Для поиска причин неполадки необходимо проверить уровень рабочей жидкости в цилиндре толкателя. Нормативным объемом является значение в 380 куб. см. При недостаточном уровне вещества следует его долить.

Схема гидравлической системы

На примере модели КамАЗ 5511 доливка жидкости выполняется так:

1. Нужно открыть крышку бачка, расположенного на корпусе привода.
2. Долить жидкость до уровня на 15-20 мм ниже кромки горловины.

Второй причиной неудовлетворительной работы усилителя может стать воздух в системе. В таком случае систему привода необходимо прокачать. Эта процедура несколько сложнее.

На КамАЗе 55102 для этого необходимо:

1. Долить жидкость до нормального уровня.
2. Снять с клапана перепуска (установлен на корпусе ПГУ) защитный колпачок, надеть резиновый шланг и опустить его в емкость с жидкостью.
3. Резко продавить до упора педаль сцепления.
4. Открыть клапан на один оборот и нажимать на педаль до прекращения пузырения вещества на выходе из шланга. При этом необходимо постоянно подливать новую жидкость в расходный бачок, не допуская ее падения ниже отметки 40 мм от верхней части бака.
5. Закрыть клапан, снять шланг и вернуть на место колпачок.
6. Долить жидкость до рабочего уровня.
7. Для контроля качества работы необходимо нажать на педаль до упора — ход толкателя не должен быть менее 25 мм.

Отладка муфты

Следующим этапом регулировки будет настройка параметров свободного хода муфты включения сцепления, значение которого должно составлять от 3,2 до 4 мм. Измерение проводится путем вращения регулировочной гайки.

Последовательность действий при этом:

1. Ослабить крепежную гайку вилки.
2. Расшплинтовать палец крепления, добиться его свободного перемещения и вынуть.
3. Вращать вилку тяги до получения необходимого зазора.
4. Затянуть гайку и вмонтировать на место палец.
5. Установить фиксирующий шплинт.
6. Проверить настройку. При полном отжатии педали ход муфты должен составить не менее 25 мм.

Технические характеристики

Длина автомобиля	6,685 миллиметров
Ширина	2,500 миллиметров
Максимальный угол наклона кузова	60 градусов
Грузоподъемность КамАЗ 551111	13 тонн
Суммарная масса снаряженного автомобиля	22,4 тонны
Скорость при полной загрузке самосвала	90 километров в час
Двигатель	Автомобиль оснащен восьмицилиндровым дизельным V-образным двигателем, мощность которого достигает 240 лошадиных силы
Объем двигателя	10,85 литра
Расход топлива автомобиля	30 литров на 100 километров
Коробка передач самосвала	десятиступенчатая механическая
Придаточное отношение	5,94, либо 5,43
Ширина тормозных накладок автомобиля	140 миллиметров, но общая площадь всей системы торможения — 6300 квадратных сантиметров

Машина оснащена двумя ведущими мостами, на каждом из которых стоит колесный редуктор. Колесная формула КамАЗа 55111 — 6*4, их размер — 10,00 R20. Колеса на этом виде транспортного средства дисковые. Они состоят из пневматических шин и камер. Подвесная система автомобиля рессорная.

Ходовая часть грузовика

Все колёса самосвала КамАЗ-55111 – дисковые, с размерами обода 7,5-20 (190-508)08. Шины камерные, пневматические, размеры – 10.00R20 (280R508) либо 11.00 R20 (300 R508). Каждое колесо оборудовано тормозами барабанного типа, с диаметром барабанов 400 мм и шириной тормозных накладок 140мм. Передняя подвеска состоит из двух полуэллиптических рессор, которые работают вместе с двумя телескопическими гидроамортизаторами и двумя полыми резиновыми буферами сжатия. Задняя подвеска – балансирного типа, с двумя полу-эллиптическими рессорами и реактивными штангами на резинометаллических шарнирах.

Эксплуатация и ремонт

Для того чтобы избежать различных поломок, следует соблюдать рекомендации, прописанные в инструкции. Там указана периодичность проведения первичного, вторичного и сезонного технического обслуживания агрегата.

В случае неисправностей нужно изучить руководство по ремонту КамАЗ-55111:

1. Разбирать или собирать любые элементы можно только на специальном стенде или верстаке.
2. Детали, которые соединены между собой при помощи сварочного аппарата, рекомендуется разбирать только в тех случаях, когда при внешнем осмотре не обнаружено повреждений, и все другие системы функционируют без сбоев.
3. Перед тем как затягивать болты крепления, нужно очистить резьбовые отверстия блоков от масляной жидкости и воды.

Как настроить сцепление

Если транспортное средство новое, то регулировка сцепления не требуется. Если это б/у агрегат, то она понадобится, чтобы обеспечить свободный ход муфты.

Порядок действий при регулировке корзины сцепления:

1. Затянуть крепежные болты усилителя привода пневматического типа.
2. Осмотреть привод на герметичность, в случае наличия повреждений устранить проблему и прокачать гидравлическую систему.
3. Протестировать оттяжные пружины педали и рукоятки вала вилки.
4. Отрегулировать сцепление.
5. Смазать подшипник муфты выключения сцепного механизма и втулки вала вилки.
6. Проверить уровень жидкости в компенсационной емкости привода.
7. Слить конденсат из пневматического гидроусилителя.

Как отрегулировать клапана

Для того чтобы отрегулировать клапана, нужно установить агрегат на специальный стенд или смотровую канаву, перевести транспортное средство на ручник или воспользоваться противооткатным устройством.

Процесс регулировки клапанов:

1. Снять крышку с цилиндрического элемента.
2. Проверить затяжку крепежных болтов.
3. Установить фиксирующий элемент маховика в нижнее положение.
4. Снять крышку люка.
5. Повернуть коленвал по ходу вращения так, чтобы фиксатор, находящийся под воздействием пружины, вошел в зацепление с маховиком.
6. Проверить при помощи ключа затяжку гаек крепления стоек коромысел.
7. Ослабить гайку контровочного типа.
8. Вставить в зазор щуп необходимой толщины и установить нужное расстояние зазора.

Как заменить колодки

Замена колодок необходима в 2 случаях:

• если износились фрикционные накладки;
• у данной детали обнаружены механические повреждения.

Порядок действий:

1. Проверить уровень давления в шинах.
2. Ослабить крепежные гайки на ступице.
3. Снять защитный кожух и кран запора воздушного потока.
4. Вывернуть на 2 оборота болт фиксатора, повернув ось червяка регулировочной рукоятки тормозной системы КамАЗа.
5. Свести колодки до упора.
6. Вывернуть крепежные винты к ступице и снять барабан.
7. Демонтировать наружные стяжные пружины.
8. Снять чеку тормозного механизма, а затем и его накладку.
9. Развести колонки и снять ролики.
10. Отсоединить колодки от стяжных пружин.
11. Отвернуть гайки и выбить оси.
12. Установить новые колодки.

Как снять коробку

Порядок действий во время снятия коробки передач:

1. Слить масло из картера и вывернуть пробки.
2. Провести чистку пробочного магнита от металлических частиц.
3. Опустить запасное колесо.
4. Отсоединить провод от выключателя лампы, ответственной за включение передач заднего хода.
5. Демонтировать вентиляционные трубки картера от КПП.
6. Отсоединить крепежные кронштейны правой и левой частей глушителя.
7. Снять пневматический усилитель сцепления.
8. Демонтировать фланец карданного вала от вала ведомого типа.
9. Снять насосный элемент подъема и опускания кабины водителя.
10. Вывернуть стяжной болт рукоятки передней тяги.
11. Вывернуть гайки крепления пускового элемента.
12. Зачалить коробку за рым-болты и вывернуть крепежные детали картера.
13. Отодвинуть КПП назад, поместить ее на телегу и выкатить.

Электрическая схема

Электросхема включает в себя:

• защитную систему;
• генератор;
• блок предохранительных элементов;
• реле пускового устройства;
• реле электрических двигателей отопительной системы;
• амперметр;
• предохранители;
• выключатель дистанционного типа;
• регулятор напряжения.

Выключатель дистанционного типа используется для отключения аккумуляторной батареи от электросистемы во время продолжительных стоянок и защиты от коротких замыканий.

Защитная система помогает предотвратить перенапряжение в электрической системе. Блокиратор работает до полного отключения генератора.

Регулятор напряжения ответственен за стабильное поддержание в электрической сети номинального уровня напряжения.

Подготовка к регулировке

Прежде чем правильно отрегулировать и прокачать сцепление на грузовиках Камаз 740, 5511 или других, необходимо выполнить следующие действия:

1. Произвести проверку герметичности приводного устройства. Для этого нужно несколько раз выжать педаль сцепления. Наличие серьезной утечки воздуха можно определить на слух, а более слабой — с использованием мыльного раствора. Если из системы уходит тормозная жидкость, это можно определить визуально. При обнаружении проблем в герметичности производится подтяжка комплектующих элементов или замена патрубков.
2. Выполнить диагностику уровня жидкости в расширительном бачке приводного устройства. Объем расходного вещества должен составить около 15-20 мм ниже кромки горловины резервуара. Если требуется, уровень жидкости восполняется. Смешивать расходные материалы от разных производителей при выполнении этой задачи не рекомендуется.
3. Произвести проверку работы оттяжных пружин педали, а также рычага шкива вилки отключения системы.
4. Выполнить затяжку болтов, которые фиксируют пневматическое усилительное устройство СС. Эта процедура выполняется с использованием динамометрического ключа. Момент затяжки должен составить около 90-100 Нм.
5. Слить конденсат, если он имеется, из пневматического гидроусилительного устройства.

Наладка работы фрикциона

Для выполнения задачи потребуется специальное самодельное изделие в виде кусочка проволоки, одна сторона которой должна быть 2 мм и согнута под углом 90 градусов. Толщина стержня не менее 3-4 мм. Такой размер оптимален для контроля зазора между контуром лапок и компонентом отсоединения диска. Регулировка выполняется с использованием гайки пневмоусилительного устройства. Лапки должны быть подведены к кольцу через отверстие, расположенное в верхней части картера.

Регулировать фрикциона нужно так:

1. Гаечным ключом выкручиваются контрагаечные винты.
2. Производится демонтаж стопор и пластин.
3. Каждая гайка ослабляется и отпускается на 5 оборотов, для удобства рекомендуется использовать трещотку. В случае если пятак выступает за поверхность кольца, его необходимо утопить, заранее проверив наличие феродо внизу.
4. При выполнении этой задачи можно поменять и пружинные элементы, если они изношены. Лапки следует выставить так, чтобы они одинаково соприкасались с кольцом.
5. Выполняется проверка биения площади диска. При необходимости производится смазка подшипникового устройства. Регулировочный зазор должен составить около 29-30 мм.

Модификации самосвала КамАЗ-55111

За годы выпуска, кроме базовой модели самосвала, было налажено производство нескольких специализированных модификаций КамАЗ-55111, а именно:

КамАЗ-55111-016-02 – самосвал, предназначенный для работы с прицепом, в составе автопоезда. Оборудован буксирным прибором и гидравлическими выводами, которые обеспечивают подъём грузовой платформы прицепа;

• КамАЗ-55111-018-02 – грузовик с усиленной коробкой передач, 240-сильным дизелем, увеличенным топливным баком на 350 литров и обогревом самосвальной платформы выхлопными газами;
• КамАЗ-55111-018-13 – самосвал с форсированным до 260 лошадиных сил двигателем, системой блокировки межколесного дифференциала и усиленной системой сцепления;
• КамАЗ-55111-040-02 – грузовик с увеличенной до 8-ми кубометров цельнометаллической самосвальной платформой

Типы гидрораспределительных блоков КАМАЗ

На сегодняшний день в автомобилях КАМАЗ используются унифицированные краны управления и гидрораспределительные блоки, обеспечивающие надежную работу самосвальных платформ различной грузоподъемности и объема, а также иного гидравлического оборудования. Один и тот же блок находит применение на всех актуальных и многих снятых с производства моделях автомобилей из Набережных Челнов:

• Самосвалы КАМАЗ-45143, 55102, 5511 и другие; • Седельные тягачи КАМАЗ-5410, 54112, 45143 и другие; • Ряд модификаций бортовых автомобилей КАМАЗ-5320, 53212 и других.

Эти же гидрораспределительные блоки применяются на грузовых автомобилях других производителей, в том числе на самосвале Урал-5557 и его модификациях.

Однако перед приобретением нового блока гидрораспределительного КАМАЗ необходимо уточнить его каталожный номер, чтобы убедиться в совместимости.

Конструктивные особенности сцепления

На основной массе грузовых автомобилей КамАЗ применяется двухдисковое сцепление с радиальным расположением силовых пружин. Для работы механизма используется гидравлический привод с усилителем пневматического типа. Благодаря такой схеме значительно снижается усилие, необходимое для нажатия педали сцепления. В ходе эксплуатации КамАЗа происходит износ дисков сцепления, которое необходимо компенсировать настройкой. Правильная регулировка механизма обеспечивает заявленный заводом расход топлива и уверенный разгон пустого или груженого автомобиля.

Схема механизма привода сцепления КамАЗ

Основными узлами привода, который показан на фото, являются:

• педаль (1);
• гидроблок (2) с бачком (3);
• магистраль (6);
• исполнительный пневмоцилиндр (16).

Сцепление КамАЗа моделей 55111, 5320, а также 43118 и 740 состоит из следующих конструктивных узлов:

• картера сцепления (А);
• выжимного диска с металлическим штампованным кожухом (Б);
• нажимных пружин (В) и рычагов (Г);
• одного ведущего диска (Е);
• двух ведомых дисков (Д) с накладками (Ж).

Схема сцепления КамАЗ 740 с дизелем

Ведомые диски в конструкции сцепления грузовика КамАЗ изготавливаются с использованием термостойких фрикционных накладок, которые позволяют обеспечить длительный срок эксплуатации механизма. В конструкции дисков предусмотрен гаситель колебаний, возникающих при вращении вала двигателя. Педаль привода установлена на специальных втулках и крайне редко требует смазки в процессе работы.

На более современных моделях КамАЗ применяют однодисковые сцепления так называемого типа Евро. Этот механизм стоит, например, на моделях 6520 или 4308. Поставщиком элементов таких узлов является фирма Sachs, при этом применяются усилители изготовления Wabco. Есть несколько моделей сцеплений, различающихся величиной передаваемого крутящего момента. Одним из отличий импортных усилителей является встроенный индикатор износа фрикционных накладок. Замер износа осуществляется по расстоянию между корпусом усилителя и шайбой на штоке. При полном износе накладок это расстояние находится в пределах от 23 до 25 мм. Движение на автомобиле в таком случае еще возможно, но необходимо срочно провести ремонтные работы.

ПГУ Wabco, слева в верхней части виден шток индикатора износа

На некоторых моделях КамАЗа, например, на 43114 может встречаться ПГУ производства Волчанского завода автоагрегатов, в котором отсутствует возможность регулировки штока. Обычно такой ПГУ или заменяют на настраиваемый или устанавливают другой шток с возможностью регулировки.

Трансмиссия КамАЗа-55111

КПП КамАЗа-55111

В трансмиссии КамАЗа-5511 применяется механическая КПП двух модификаций. В самосвалах используется пятиступенчатая коробка передач без делителя. Для работы в составе автопоездов в тягачах устанавливают модернизированную десятиступенчатую КПП, состоящую из основной пятиступенчатой КПП и двухступенчатого делителя.

Такое техническое решение позволило получить десять передач переднего хода и две передачи заднего. Привод КПП механический, с напольным рычагом переключения скоростей. В автомобилях используется сухое двухдисковое диафрагменное сцепление. Сцепление управляется гидравлическим приводом с пневмоусилителем.

Стоимость грузовика

Ранее упоминалось, что в 2012 году серийное производство КамАЗ-55111 было прекращено. По этой причине приобретение нового грузовика сопряжено с определенными трудностями.

Автомобили КамАЗ-55111, пробег которых приближается к отметке в 100 тысяч км, оцениваются примерно в 300-500 тысяч рублей. Однако такое приобретение сопряжено с большим риском, так как вы можете приобрести автомобиль с узлами и агрегатами, подвергшимися значительному износу и/или некачественному ремонту.

Поэтому при покупке техники нельзя начинать только с изображения на фото КамАЗ 55111. Лучшей рекомендацией будет полная предпродажная диагностика машины в специализированном сервисном центре или обращение к специалисту.

Как работает усилитель

Суть действия ПГУ заключается в том, что этот механизм отключает систему сцепления, таким образом, нейтрализуя воздействие на нее значительного давления со стороны водителя. Когда человек нажимает на соответствующую педаль, топливная жидкость начинает давить на поршневую систему усилителя. Поршень опускается, вследствие чего открывается впускной клапан. В открывшееся отверстие под давлением устремляется воздушный поток, который достигает пневматического поршневого толкателя. Этот толкатель отводит вилку, вследствие чего происходит деактивация сцепления.

Прокачать ПГУ на КамАЗе ЕВРО актуально, если водитель отмечает недостаток давления в системе, из-за чего отключение сцепления происходит не сразу. Помимо таких негативных проявлений данной проблемы, как пробуксовка и увод педали, это так же может спровоцировать износ механизмов и деталей коробки передач.

Плюсы и минусы

Среди преимуществ автомобиля КамАЗ-55111, фото которого презентовано ниже, пользователи выделяют такие факторы:

• Прекрасный показатель проходимости.
• Высокая маневренность и малый радиус разворота.
• Подогрев платформы осуществляется посредством выхлопных газов.
• Приемлемая цена и ремонтопригодность.
• Цельнометаллическая конструкция, устойчивая к воздействиям любого рода.
• Неприхотливость в обслуживании.
• Использование дизельного топлива.

К основному недостатку данного авто владельцы относят плохие эргономические качества машины. Поскольку несовершенная пневматическая система и относительно слабая грузоподъемность не могли достойно конкурировать с аналогами, грузовик в серийном производстве продержался недолго. Ради справедливости отметим, что все свои минусы автомобиль компенсирует приемлемой ценой.

Общие сведения

В основе современного КамАЗ-55111 лежит модель 5511, выпуск которой пришелся на 1977-1990-й годы. Грузовик был наделен грузоподъемностью в 10 тонн, что было рекордным показателем в этом классе. Более того, у данного автомобиля в Советском союзе практически не было аналогов. Скорее наоборот, позже советские автопроизводители начали выпускать аналоги на базе КамАЗ-5511. Оригинальный грузовик получил дизельный двигатель V8 объемом 11 литров, и мощностью 210 лошадиных сил. К концу 1980-ых годов модель устарела, но пользовалась устойчивым спросом. И все же, производитель принял правильное решение, выпустив модернизированный грузовик 55111, ставший преемником модели 5511.

Регулировка полного хода толкателя поршня

Оптимальный показатель амплитуды движения поршневого толкателя на 5320 ЕВРО – не менее 2,5 см. Если он меньше, добиться качественного выключения сцепления не получится. Из-за этого и возникают характерные проблемы в процессе работы с этой системой, а также коробкой передач.

Проверить, насколько соответствует норме ход этого механизма, можно с помощью нажатия педали до упора. Если он недостаточный, значит, нужно проверить уровень жидкости в бачке, а также, еще раз заняться регулировкой свободного хода. Заключительный этап – это непосредственно прокачивание. Так же можете прочитать про Датчик скорости КамАЗ – Где находится и схема подключения.

Плюсы и минусы

Плюсы машины

• Хорошая проходимость;
• Приемлемая высота дорожного просвета;
• Неплохая ремонтопригодность;
• Нет проблем с необходимыми запчастями и деталями;
• Сравнительно небольшая стоимость самосвала;
• Есть опция подогрева кузова выхлопными газами;
• Быстрый подъем/спуск кузова;
• Не боится перевозить тяжелые грузы;
• Неплохая тормозная система;
• Обзорность;
• Может работать в различных температурных режимах;
• Гидравлический усилитель рулевого колеса;
• Небольшие габариты;
• Отсутствует капот.

Минусы машины

• Морально устаревшая кабина во всех аспектах;
• Качество материалов сборки и сам интерьер вызывает много вопросов;
• Неудобные кресла;
• Недостаточно свободного места в кабине перед торпедо;
• Много бесполезного пространства;
• Слабый силовой агрегат;
• Большой расход топлива;
• Часто выходят из строя многие детали;
• Отсутствует полный привод.

Технические характеристики

Все технические характеристики автомобиля представлены в таблице 1.

Таблица 1 — Технические характеристики КамАЗ 55111

Общие данные
Производитель	КамАЗ
Год производства	1987-2012
Тип кузова	Самосвал
Платформа	Разгрузка задняя, обогрев выхлопными трубами
Колесная формула	6х4
Габариты
Длина	6685 мм
Ширина	2500 мм
Весовые параметры и нагрузки
Снаряжённая масса а/м, кг Грузоподъёмность а/м, кг Полная масса, кг	9050
Двигатель
Модель	КамАЗ-740.51-240 (Евро-2)
Тип	Дизельный с турбонаддувом
Мощность кВт (л.с.)	176(240)
Расположение и число цилиндров	V-образное, 8
Рабочий объём, л	10,85
Коробка передач
Тип	Механическая
Без делителя	5 ступеней передач
С делителем	10 ступеней передач
Тип	Расположенная над двигателем, с высокой крышей
Исполнение	Без спального места
Колёса и шины
Тип колёс	Дисковые
Тип шин	Пневматические, камерные
Размер шин	10.00 R20 (280 R508)11.00 R20 (300 R508)
Самосвальная платформа
Объём платформы, м. куб	6,6
Угол подъёма платформы, град	60
Направление разгрузки	Назад
Общие характеристики
Максимальная скорость, не менее км/ч	90
Угол преодол. подъёма, не менее, %	25
Радиус поворота, внешний габаритный, м	9
Гидроусилитель руля	Есть
Объем бака, л	250
Дополнительный бак, л	Может оснащаться, 350
Пробег без дозаправки, км	800

Всего выпущено четыре варианта автомобиля № 55111:

• 55111-015-15;
• 55111-016-15;
• 55111-017-15;
• 55111-018-15.

Все модификации с одинаковым силовым дизельным агрегатом. Двигатель агрегируют с МКПП: 152 с передаточным числом 5,43 на 1 и 16 серии. На 18 модификации передаточное число составляет 5,94. Длина шасси и тип шин одинаковый. Вес каждой машины составлял 9050 кг. Топливные баки рассчитаны на 250 литров солярки.

Кузов

Если брать во внимание руководство по эксплуатации или каталог, то самосвал имел большой сварной цельностальной кузов, какой можно отнести к ковшовому образцу. Его также оснастили наличием специального козырька со стороны кабины, чтобы обеспечить дополнительную защиту

Корму кузова специалисты решили немного расширить, дабы облегчить возможность выгрузки сыпучих материалов.

В качестве дополнительной опции кузов имел особую систему подогрева, которая функционировала при помощи отработанных газов. Более того, она могла предотвратить замерзание перевозимого груза в холодные времена. Сам подъем кузова самосвала был достаточно высоким.

Он был зафиксирован в рабочем состоянии при помощи стопорных пальцев, какие монтировались на втулках кронштейнов опрокидывания. Не забыли установить специализированный страховочный трос, который препятствовал запрокидыванию кузова.

С помощью пружины получалось обеспечивать укладку страховочного троса в транспортный механизм. Машина разнилась наличием рамы увеличенной прочности. Варной подрамник, который сделали из поперечных балок и штампованных лонжеронов из стали, соединяли с помощью стяжек и кронштейнов.

В самосвальный гидравлический механизм включается наличие масляного привода, коробки отбора мощности, крана управления, гидравлического цилиндра, масляного бака, клапанов ограничения, пневматического привода, электрических пневматических клапанов и масляного насоса. Чтобы поднять кузов или опустить его, потребуется не больше 20 секунд.
