Гаечный ключ с трещоткой из арматуры и подшипника своими руками

Назначение инструмента

Вороток представляет собой инструмент, облегчающий манипуляции с головками торцевого типа. Он выглядит как рукоятка из прочного металла с зафиксированной оснасткой.

Размеры воротков, так же как и формы, могут быть самыми разнообразными. Благодаря этому, диапазон проводимых с помощью такого инструмента операций очень широкий. Применять его можно не только при обслуживании транспортных средств, но и в строительстве.

При решении задач строительного характера вороток выполняет функции ручного инструмента, обеспечивающего вращательное перемещение приспособлений с фиксирующим или режущим действием, например метчиков, буравов и т.д.

Воротки могут быть внешними и внутренними. Принимая решение о покупке, следует изначально понимать сферу и специфику будущего применения, поскольку даже при обслуживании авто крепления могут разниться.

Приспособление для головок торцевого типа вместе с набором головок могут легко заменить линейку стандартных гаечных ключей. Благодаря же удлинителям, манипуляции удобно производить даже на участках с изгибами.

Что такое присоединительный квадрат инструмента

В современном изобилии ручного инструмента можно найти как широко применяемые и универсальные инструменты, так и специальные, предназначенные для узкого применения. Несмотря на различия типов и сферы применения многие инструменты имеют одну общую характеристику – это наличие присоединительного квадрата определенного размера.

Присоединительный квадрат бывает двух типов: четырехгранное отверстие и квадратный присоединительный хвостик. Посадочный квадрат в виде четырехгранного отверстия наиболее часто встречается в торцевых головках, удлинителях, переходниках, шпильковертах и других инструментах, которые приводятся в работу при помощи инструментов с квадратом-хвостиком. Внешний квадрат в виде четырехгранного хвостика используется в воротках, трещотках, динамометрических ключах и других инструментах, которые служат приводом для торцевых головок.

Размер посадочного квадрата всегда указывается в дюймах (1 дюйм = 25.4 мм) и имеет стандартные размеры: 1”, 3/4”, 1/2”, 3/8”, 1/4”. Самый большой квадрат 1”, а самый маленький 1/4″. Если вас интересует, как перевести эти размеры из дюймов в миллиметры, нужно воспользоваться таблицей конвертации дюймовых размеров в метрические, приведенной ниже.

Если же под рукой не оказалось таблицы и вам необходимо перевести любой дюймовый размер, где числитель меньше знаменателя (правильная дробь), воспользуйтесь маленькой хитростью в виде формулы: 1 дюйм (25,4 мм) умножьте на числитель и разделите на знаменатель необходимого размера, в итоге получится размер в миллиметрах. Например, для размера 3/4”: 25,4*3:4 = 19,05 мм.

Как же связан размер посадочного квадрата и тип торцевой головки? От размера присоединительного квадрата прямо зависит тип торцевой головки: чем больше квадрат, тем стенки торцевой головки толще, выше допустимая нагрузка и крутящий момент. Если сравнить три торцевые головки с размером 27 мм и посадочными квадратами 1/2”, 3/4” и 1”, можно невооруженным глазом заметить нарастание толщины стенок и, соответственно, запаса прочности при переходе на больший размер квадрата.

Важно отметить, что существует привязка размеров присоединительных квадратов и размеров головок и выглядит она таким образом:

• · 1/4″ — головки с размерами 4-14мм

• · 3/8″ — головки с размерами 6-24мм

• · 1/2″ — головки с размерами 8-36мм

• · 3/4″ — головки с размерами 17- 70мм

• · 1″ — головки с размерами 36-80мм.

Наиболее универсальными и широко применяемыми являются торцевые головки с посадочными квадратами 1/4”, 1/2″ и 3/8”. Головки с посадочным квадратом 1/4” наиболее удобны для работы с мелкими крепежными элементами и не предусматривают применения больших усилий.

Если же есть необходимость применить большое усилие для откручивания и затяжки крепления, лучше выбрать торцевую головку с квадратом 1/2”, ввиду большего по размеру привода и большей толщины стенок она способна выдерживать достаточно высокие нагрузки.

Инструменты с присоединительным квадратом 3/8” наиболее универсальны и отлично подходят для наличия такого набора инструментов в багажнике водителя легкового автотранспорта. Также инструменты с квадратом 3/8” часто используют мастера для работы с двигателями.

Система инструментов с посадочными квадратами 3/4″ и 1” значительно отличаются своими высокими механическими характеристиками и способностью выдерживать пиковые нагрузки. Инструменты с такими квадратами используются для работы с крепежными элементами размером от 30 мм, которые применяются в тяжелой грузовой, строительной и сельскохозяйственной технике. Инструменты с большими присоединительными квадратами используются гораздо реже, чем с квадратами 1/4”, 1/2″ и 3/8”, ввиду этого факта, производители выпускают ограниченный выбор типов головок, приводов и переходников с большими квадратами.

При работе с ручными инструментами, имеющими посадочные квадраты, могут возникать ситуации их несоответствия. В таких случаях не нужно сразу бежать покупать трещотку или вороток необходимого размера, достаточно взять подходящий переходник и без проблем продолжать работу. Важный момент, переходник может помочь только в случае, если нужно выполнить переход с размера на размер, например с 1/4” на 3/8”, для перешагивания через размер переходники не предусмотрены.

Конструкции метчикодержателей

Любой метчик, как известно, имеет круглую в сечении посадочную часть, и квадратный хвостовик, за который и вращается инструмент. Размеры этих частей стандартизированы в соответствии с ГОСТ 3266, а потому не зависят от исполнения метчика, типа резьбы (левая, либо правая) и прочих факторов. Поэтому различия в конструкциях метчикодержателей касаются:

1. Формы держателя – плоский или угловой.
2. Направления вращения метчика – радиального или осевого.
3. Количества посадочных гнёзд под хвостовики.
4. Наличия или отсутствия возможности для регулировки размеров посадочного отверстия.

Регулируемые воротки обычно снабжаются одним – тремя отверстиями постоянного размера, и одним регулируемым. Метчикодержатели с осевым направлением подачи метчика иногда называют торцевыми. Они предназначаются для получения внутренних резьб в ограниченных рабочих пространствах.

Как правильно выбрать трещотку

Чтобы вы поняли, какую именно выбрать трещотку, рассмотрим важные параметры этих инструментов.

Типоразмер

Чтобы правильно выбрать трещотку, нужно обратить внимание на этот параметр в первую очередь. Он влияет на размеры доступных для закрепления торцевых головок

По этому критерию ключи-трещотки делят на 4 типа.

1/4. К трещоткам этого типа подходят насадки от 4 до 14 мм. Такие инструменты используют при работе с малогабаритными резьбовыми соединениями в труднодоступных местах.
3/8. Приспособления этого типа получили наименьшее распространение на рынке. Это странно, потому что к ним подходят торцевые головки с размерами от 8 до 22 мм. Если встретите, смело выбирайте такую трещотку. Она отлично подойдет для бытовых нужд и ремонта легкового автомобиля.
1/2. Самый популярный вид приспособлений. На такие трещотки устанавливаются насадки с размерами от 8 до 32 мм. Но здесь есть важный нюанс

Закручивать 8–10-миллиметровые гайки и болты нужно осторожно. Можно не рассчитать усилие и сорвать резьбу или головку болта.
3/4

К этому типу относятся самые большие трещотки. На них устанавливаются насадки с размерами от 19 до 46 мм. Такие ключи используют при производстве и обслуживании тяжелой техники и крупногабаритных конструкций.

Изображение №3: основные виды трещоток

Количество зубьев в храповом механизме

Этот параметр напрямую влияет на удобство работы с инструментом в труднодоступных местах, а также на скорость закручивания и выкручивания гаек и болтов.

Приведем пример. Возьмем две трещотки с 24 и 72 зубьями и сделаем ими по одному обороту туда-сюда на одной и той же гайке. В результате — увидим следующее.

1. При использовании 24-зубной трещотки гайка провернулась дальше, но рукоятку пришлось переместить туда-сюда с амплитудой в 15 см.
2. Во втором случае — все наоборот. Гайка провернулась на небольшое расстояние, но двигать рукоятку пришлось всего лишь на 6 см.

Фотография №2: храповой механизм с 72 зубьями

Это говорит о том, что для работы в труднодоступных местах лучше всего выбирать трещотки с большим количеством зубьев, а малозубые инструменты отлично подходят для работы с легкодоступными болтовыми соединениями.

Необходимость в ручных приспособлениях

Рынок наполнен всевозможными популярными моделями инструментов от отечественного и иностранного производителя. Представлен огромный выбор электрооборудования. Оно отличается функционалом, отменными характеристиками, производительностью и считается самым хорошим при проведении разного рода работ. Однако, практика показывает, что без ручных инструментов не обойтись. Они выручают тогда, когда использование «навороченной» техники невозможно или нецелесообразно. Что касается ремонта машин, то без бит и торцевых головок просто не обойтись.

Торцевая головка представляет собой сменную насадку. Выполняет основную задачу – фиксирует резьбовые соединения посредством закручивания и раскручивания болтов, гаек и иных элементов крепления с соответствующими элементами. Функционалом напоминают гаечные ключи, однако входят в группу самостоятельных инструментов. Могут быть только насадками для трещоток и воротков.

Выпускается несколько типов торцевых головок. Они отличаются:

1. Высотой. В продаже встречаются стандартные и удлиненные варианты. Выбор зависит от поставленных водителем задач.
2. Количеством граней. Выпускаются 6 и 12-гранные конструкции. Первые используются для манипуляций с небольшими болтами, обладают большим углом между соседними гранями. Минус один – при задействовании в труднодоступных участках приходится придумывать сложные комбинации с участием карданов и переходников. Трещотки помогают выйти из сложной ситуации. 12-гранные модели считаются самыми практичными и удобными в применении. Они позволяют маневрировать, чтобы достать болты и гайки в труднодоступных участках. Угол между гранями составляет 30 градусов.
3. Назначением. Какой лучше купить товар, зависит от многих факторов, в том числе и сферы использования. Чтобы не допустить ошибки при выборе, необходимо разобраться в классификации продукции. Выпускается несколько видов торцевых головок: специальные, ударные и стандартные. Специальные используются для снятия автомобильных датчиков, инжекторов, других нестандартных элементов. Ударные имеют повышенную прочность, и применяются совместно с пневмоинструментами. Стандартные позволяют работать с любыми крепежами.

При изготовлении инструмента применяется качественная хромованадиевая сталь. Материал отличается износостойкостью и противостоянием коррозии. На прилавках магазинов можно встретить матовое и зеркальное хромовое покрытие. Торцевые головки могут быть с профилем спирального вида. Относятся к категории специальных, и применяются при разборке проблемных резьбовых соединений.

Особенность современных воротков

Торцевые головки выделяются тем, что для работы с ними используются и другие инструменты. К ним относятся трещотка, вороток и удлинитель. Первый инструмент из этого списка именуется накидным изделием, которое встраивается прямо на головку.

Это способствует подсоединению других удлинителей. Или ключом, необходимым для отсоединения болтов и закрепления торцевых головок с любым хвостовиком. Но главная их задача заключается в том, чтобы раскрутить и закрутить болты в труднодоступных участках.

Характеристика

Вороток является прочным и долговечным инструментом. Ведь для его изготовления используется углеродистая и легированная сталь. Необходим для зажимов торцевых головок. Выглядит в виде толстого металлического стержня, имея в центре <<�квадрат>>.

• Именно эта деталь способствует захвату торцового крепежа.
• Она обособлена внутренней и внешней вставкой.
• Которая отличается по конфигурации и диаметру.
• Устройство также выделяется шарнирным механизмом, поэтому работать с ним легко и просто.

Положительные стороны

Как и любая другая продукция, в воротках выделяют, как положительные, так и отрицательные качества. Но по мнению покупателей и производителей плюсов в них больше.

Какими преимуществами обладает инструмент:

Как выбрать торцевую головку?

При выборе торцевых головок нужно учитывать характер работ, которые будут проводиться с их помощью. В большинстве случаев вполне достаточно набора обычных шестигранных головок размером до 36 мм с присоединительными размерами от 1/4 до 3/4 дюйма. Такие головки лучше всего подходят для работы с крепежными изделиями размером до 19 мм, они обеспечивают лучшую сохранность и надежность крепежа.

Если возникает необходимость работы с двенадцатигранным крепежом или часто приходится закручивать гайки в стесненных условиях, то лучше отдать предпочтение набору двенадцатигранных торцевых головок. При этом данные головки лучше всего использовать для работы с крепежом размером более 19 мм — крепеж меньшего размера этот инструмент чаще деформирует.

Торцевые головки больших размеров (до 70-80 мм) с присоединительным размером 1 дюйм используются редко, они нужны только в автомастерских и специалистам.

Для стесненных условий работы могут пригодиться головки с шарниром, однако нужно помнить, что они не позволяют закрутить или раскрутить резьбовой крепеж с большим усилием.

Сегодня все чаще встречается крепеж с головками TORX, поэтому можно позаботиться о покупке набора таких головок. Правда, в быту они могут и вовсе не пригодиться, так что выбирайте эти головки только в том случае, если они действительно необходимы. Это в полной мере относится и к головкам с другими специальными профилями.

Особое внимание нужно уделять покупке торцевых головок для гайковертов — они должны быть специальными, черными со штифтом. Обычные головки можно установить на шпиндель инструмента, однако они держатся ненадежно, работать ими неудобно и просто опасно

При правильном подборе торцевых головок любая работа будет выполнена быстро и с наименьшими затратами сил.

Рейтинг качественных Т-образных воротков

Подобные модели характеризуются наличием плавающей головки. Ее положение регулируется вручную. Область применения – труднодоступные участки, в которых рожковый ключ показывает свою полную неэффективность. Применяется для осуществления замены автомобильных колес.

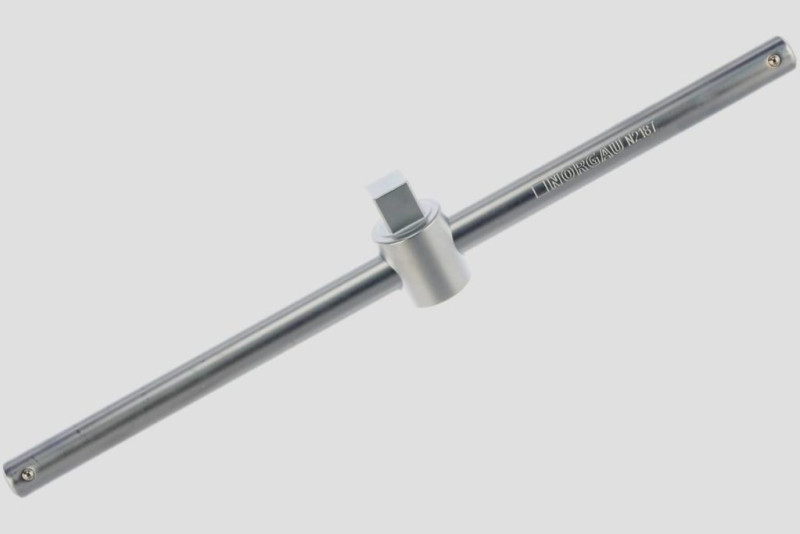

NORGAU 550 мм N2187-550 063981550

Популярная модель от одного из лучших отечественных производителей. Сборка продукта осуществляется на территории Тайваня. Применяется для работы на труднодоступных участках. Может использоваться в комплексе с головками торцевого типа с размером посадочного места 1 дюйм. Для изготовления используется высокопрочный сплав на основе хромованадиевой стали. Длина изделия – 55 см. Отмечается наличие хромированного покрытия. Вес – 3,89 кг.

Средняя цена – 9702 руб.

NORGAU 550 мм N2187-550 063981550

Достоинства

• износостойкость;
• качество материала;
• для разного вида головок;
• возможность функционирования на труднодоступных участках;
• соответствие требованиям DIN3123.

class=’s-article__points-list’>

Berger BG BG2113 3/4 дюйма 450мм

Этот продукт оснащен головкой скользящего типа. Инструмент характеризуется повышенным удобством в использовании. Позволяет работать практически с любыми крепежными элементами. В процессе эксплуатации понадобится прикладывание некоторых усилий. Длина прибора – 45 см. В основе лежит использование хромованадиевой стали. Диалектическое напыление не предусмотрено. Заявленный посадочный квадрат ¾ дюйма. Шарнирный механизм также не предусмотрен. Вес – 1,4 кг. Отличный продукт от проверенной временем российской фирмы, которая считается одной из лучших на нашем рынке.

Стоимость новинки – 1655 руб.

Berger BG BG2113 3/4 дюйма 450мм

Достоинства

• качество сборки;
• практичность;
• удобство в использовании;
• компактность;
• высокопрочный сплав.

class=’s-article__points-list’>

Станкоимпорт CS-34.51.18 3/4″, 450мм

При помощи этой популярной модели пользователь без труда сможет передать необходимый крутящий момент на применяемый крепежный элемент. Изделие относится к категории специализированных. За счет эргономичной формы и наличия противоскользящего покрытия приспособление можно использовать обеими руками. Длина – 45 см. Шарнирный механизм не предусмотрен, как и диэлектрическое покрытие. Заявленный посадочный квадрат – ¾ дюйма. Вес – 1,36 кг.

Станкоимпорт CS-34.51.18 3/4″, 450мм

Достоинства

• наличие сатинированного и хромированного напыления;
• повышенный эксплуатационный срок;
• компактность;
• проверенный временем отечественный производитель;
• функционал.

class=’s-article__points-list’>

Важные параметры для выбора трещотки

Основным параметром, на который следует обращать внимание, при выборе – это количество зубцов в механизме. Чем их больше, тем легче работать в труднодоступном месте, и вообще производить любые работы

Чем их больше, тем легче работать в труднодоступном месте, и вообще производить любые работы.

Например, для сравнения возьмем трещотку с меньшим количеством зубцов 24 и с большим количеством зубцов 72.

Одеваем головки на обе модели, и поворачиваем каждую трещотку на 5-7 щелчков.

В результате, видно, что головка на трещотке с 24 зубцами провернулась заметно дальше, а с 72-мя зубами передвинулась на меньшее расстояние.

Это связано с тем, что у инструмента с большим количеством зубцов шаг значительно меньше.

Что это дает?

А дает это следующее: допустим нам нужно что-либо открутить в труднодоступном месте, например, под капотом автомобиля или т.п.

В таких места рабочий ход трещотки очень ограничен, т.к. мешают работать стенки, шланги и другие элементы автомобиля, которые ограничивают движение инструмента.

Для модели с 24 зубцами, движение туда-сюда будет в пределах 12-17см по противоположному краю трещотки.

Такого расстояния может и не быть, т.е. 24-тизубовый инструмент будет бесполезен в таком случае, т.к. произвести поворотное движение не представляется возможным.

У 72-х зубовой модели свободный ход примерно 5-7см, что в два раза меньше и соответственно таким инструментом можно будет открутить нужную гайку или болт.

То есть буквально чуть-чуть ее нужно провернуть, чтобы произвести движение откручиваемой гайки.

Именно количество зубов в трещотке является одним из главных параметров при ее выборе.

Следующий важный момент – это надежность инструмента.

Как сделать вороток своими руками

Определившись с типоразмерами метчиков, замерьте штангенциркулем их хвостовики.

Подберите три подходящих сверла (или четыре, как захотите).

Разметьте на длинной гайке центры сверления и сделайте кернером углубления. Зажав заготовку в тисках, выполните сначала все отверстия сверлом наименьшего диаметра.

Затем расширьте соответствующие отверстия до требуемого размера.

Прогоните внутреннюю резьбу подходящим метчиком, используя для вращения гаечный ключ, если у вас нет другого воротка.

Заготовка для воротка.

Закрутите болты с обеих сторон – самодельный держатель готов.

Самодельный держатель метчиков.

Для надежного зажима инструмента в корпусе воротка следует равномерно затягивать болты-рукоятки, выдерживая перпендикулярное расположение метчика в посадочном отверстии. Ещё более стабильной фиксации можно добиться установкой двух контргаек, затягиваемых рожковым ключом.

Как видно, метчикодержатель представленной конструкции весьма прост, доступен для изготовления своими руками и гораздо надежнее дешевых воротков сомнительного происхождения. Для удобства использования выступающие резьбовые части рекомендуется спрятать под резиновые или термоусадочные трубки, а острые грани головок болтов закруглить на наждачном станке.

Рейтинг качественных Г-образных воротков

Такие инструменты будут иметь угол изгиба в 90/105°. Обладают Г-образной формой. Применяется рукоятка удлиненного типа. Продукт поможет справиться с плотно посаженными крепежными элементами. Область применения – шиномонтажные работы и автомобильные мастерские.

JTC 5118 1” L=650мм d=34мм

Эта модель от одного из лучших тайваньских производителей пользуется повышенным спросом во многом благодаря возможности функционирования в труднодоступных местах. За счет специальной формы допускается проведения манипуляций с любыми крепежами (болты, гайки и т.д.). В основе лежит использование хромованадиевой стали. Материал характеризуется наличием повышенной стойкости к механическим и иным повреждениям, а также коррозии. Заявленный посадочный квадрат – 1 дюйм. Длина – 65 см. Диалектическое напыление не предусмотрено, как и наличие шарнирного механизма. Поставляется в картонной упаковке. Вес более 5,5 кг.

Стоимость – 5279 руб.

JTC 5118 1” L=650мм d=34мм

Достоинства

• отличное решение до 8000 рублей;
• долговечность;
• проверенный временем иностранный производитель;
• качество сборки;
• практичность.

class=’s-article__points-list’>

Сколько стоит инструмент? Покупка обойдется в 3860 руб.

ROCKFORCE RF-8158650 1DR 650мм/4

Достоинства

• практичность;
• оптимальная длина;
• применение хромованадиевой стали;
• возможность оформление онлайн заказа;
• эксплуатационный срок.

class=’s-article__points-list’>

AV Steel 1″ 550мм шт AV-547550

Рабочая головка этого инструмента прекрасно подойдет для работы с крепежами любого формата. Посадочный квадрат – 1 дюйм. Это позволит применять устройство в комплексе со вспомогательными переходниками. Хромованадиевая сталь, которая используется для изготовления модели, характеризуется стойкостью к коррозии и механическим повреждениям. Длина – 55 см. Вес – 3,96 кг. Шарнирный механизм не предусмотрен, как и диалектическое напыление.

Стоимость – 2999 руб.

AV Steel 1″ 550мм шт AV-547550

Достоинства

• продукт от отечественного производителя;
• одно из самых хороших решений для СТО;
• положительные отзывы;
• функционал;
• отличное соотношение цены и качества.

class=’s-article__points-list’>

Как отличить торцевые головки

Сменные насадки для резьбовых соединений принято называть торцевыми головками.

Они производятся несколькими типами и отличаются такими особенностями.

1. По высоте. Производятся в стандартном и удлиненном варианте. Каждый автомобилист выбирает себе вариант, в зависимости от предназначения торцевой головки;
2. По количеству граней. Выпускаются также двух видов. 6-гранные применяются для небольших болтов, устройство немного наклонено при работе. 12-гранные наклонены под углом в 30 С. Самый оптимальный вариант для достижения болтов даже в самые трудоемкие места;

По применению. Перед покупкой торцевого изделия нужно определиться для чего оно необходимо. И выбрать из трех предоставленных вариантов, тот который соответствует индивидуальным потребностям автомобиля.

• Первый вариант– это специальная головка, предназначенная для снятия автомобильных датчиков и инжекторов.
• Второй – ударная головка, необходимая для применения вместе с пневмоинструментами. И третий– это стандартные головки. Они применяются для любого крепежа.

Можно ли изготовить метчикодержатель самостоятельно?

Изготовление метчикодержателя своими руками – процесс весьма трудоёмкий. Его можно облегчить, если попытаться восстановить имеющееся, но изношенное приспособление: ведь потеря размеров сухарных планок обычно происходит гораздо быстрее, чем у остальных деталей. Перед работой следует оценить прочность корпуса, особенно, если он изготовлен не из стали, а из литого алюминиево-магниевого или цинкового сплава. Наличие микротрещин – преграда непреодолимая.

Если корпус находится в хорошем состоянии, то дальнейшие работы ведутся в следующей последовательности:

1. Проектируются и изготавливаются две сухарные планки под зажим метчика, который соответствует параметрам ГОСТ 3266 или DIN Одна планка выполняется сплошной (она будет неразъёмной), а вторая снабжается отверстием под регулировочный винт.
2. Из среднеуглеродистой стали типа сталь 45 вытачивается подвижная ручка, на противоположном конце которой устраивается сплошная насечка. Посредине насечки сверлится отверстие под вращающую рукоятку.
3. В боковой части корпуса выполняется резьбовое отверстие под фиксирующий гужон (он не должен быть крупнее М3,5).
4. При необходимости изготавливаются сменные удлинители, которые пригодятся, если предстоит нарезать глубокую резьбу в деталях из закалённой стали. По соображениям безопасности, удлинитель должен быть выполнен из цементуемой стали типа сталь 20 или из высокоуглеродистой пружинной стали марки 60С2.

Неразъёмный метчикодержатель изготовить своими руками значительно проще. В призматической вставке, размеры которой соответствуют отверстию корпуса метчикодержателя, фрезеруется квадрат 8×8, а для ручек приспосабливается любой некалёный стальной стержень (и в этом случае не забываем о поверхностных насечках!).

Виды необходимых ключей

Иногда, при работе с ключами, не всегда есть большое расстояние, чтобы открутить гайку. При таких случаях нужно не мало помучиться, для достижения цели. У опытных работников, есть инструменты разных видов, для всех ситуаций. Давайте разберемся, какие бывают виды ключей и чем они отличаются.

Рожковые ключи (открытые). Такой вид ключей эффективен в местах, где трудно подобраться к гайке или болту. Но рожковый ключ иногда соскальзывает и у него не надежный крутящий момент.

Разрезные ключи. Это средний вариант между рожковым и накидным ключом. Он имеется у каждого слесаря и применяется в тех ситуациях, в которых нет возможности накинуть ключ сверху.

Комбинированные. Одна сторона его имеет накидной вариант ключа, она может быть с разными гранями, с другой стороны рожковый ключ.

Трубчатые торцовые ключи используются, когда болт вдавлен в поверхность или гайка слишком возвышена. У таких ключей большой крутящий момент.

Накидные ударные ключи. Такие ключи имеют минимальный размер No17, и предназначены для туго затянутых болтов.

Разводной ключ можно регулировать между губками. Один такой ключ может заменить целый набор рожковых ключей. Такой вид используется в местах, где есть достаточно пространства и только у радиусных гаек.

Шестигранник можно отнести к охватывающему инструменту. Такой ключ входит внутрь головки у болта.

Все данные ключи пригодятся в каждом доме. Если вы решили приобрести сразу целый набор, то проверьте, чтобы все вышеперечисленные экземпляры в нем были. Посмотрите фото воротков на сайтах производителей и выберите лучшие.

Обращайте внимание на покрытие ключей, они могут выглядеть красиво, но заржаветь через короткое время. Такое покрытие, как никель или хром не пользуются успехом, потому что он отслаивается и из-за этого уменьшается вращательный момент инструмента

Основные критерии выбора

Существует много специализированных магазинов со всеми видами инструментов, но мало вероятно вам там дадут всю необходимую информацию о выборе воротков. Чтобы покупка оказалась удачной можно самим научиться их выбирать.

Для начала ответьте себе, для чего вам эти инструменты и часто ли вы будете ими пользоваться? Главное на что чаще обращают внимание:

Долговечность

Важно чтобы инструмент был из прочного металла и выдерживал большие нагрузки.
Хороший крутящий момент.
Простота в использовании.
Удобство и безопасность.

На производстве воротки изготавливаются под контролем качества из прочных материалов.

Воротки для головок бывают:

• Вороток отвертка. Это рукоятка в виде отвертки, которую рекомендуется использовать в работе с маленькими деталями.

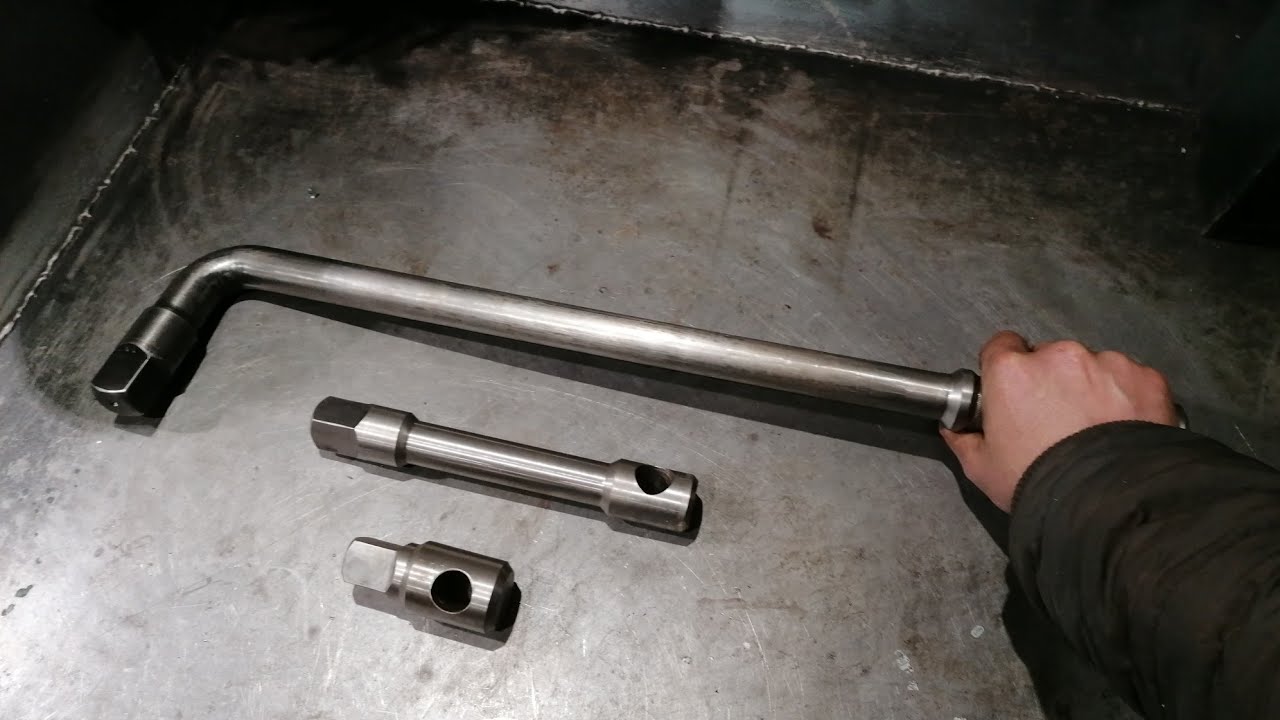

• Г-образный вороток. Чаще используется в автомобильных мастерских для снятия колес.
• Шарнирный вороток. Применяется в труднодоступных местах, с помощью шарнира.
• Коленчатый вороток. Необходим для откручивания крепежей с большой нагрузкой.
• Усиленный вороток.

Размеры воротков бывают разными, но в основном диаметр 1 на 2, 1 на 4, 3 на 4, 3 на 8 дюймов.

Головки, трещетки и наборы головок

Торцевые головки используются на всех сборочных и ремонтных участках. Это связано с тем, что торцевая головка имеет лучший контакт с крепежом, тем самым уменьшая риск повреждения граней болтов и гаек. Использование в качестве привода трещоточного механизма облегчает работу и увеличивает производительность труда, что является основным фактором в увеличении прибыли предприятия. Компания TOPTUL производит весь размерный ряд торцевых головок. В ассортименте присутствуют головки с присоединительным квадратом ¼, 3/8, ½, ¾, и 1 дюйм. Каждый приводной квадрат головок рассчитан на определенный момент затяжки, в соответствии с чем головки имеют свои минимальные и максимальные размеры. Толщина стенок головок так-же рассчитана на выполнение работ с максимальным крутящим моментом с соответствующими гайками. Стандартные головки прекрасно справляются с работой с болтами и гайками на коротких шпильках. Для откручивания гаек на длинных шпильках применяются специальные удлиненные торцевые головки. Наилучший контакт с гайкой имеет шестигранная головка, но часто приходится работать воротком без трещотки, переставляя головку при каждом повороте. В труднодоступных местах, там, где имеется ограниченный участок для поворота воротка специально разработаны и используются головки с 12 гранями, которые также имеют удлиненную серию для работы с длинными шпильками. Для облегчения работы в труднодоступных местах имеются головки с встроенным карданом. Такая конструкция имеет меньшие габариты, по сравнению с комбинацией головки и кардана, что в ряде случаев является единственной возможностью открутить гайку или болт. При проведении ремонтных работ часто встречаются гайки и болты с поврежденными гранями. Откручивание таких гаек очень затруднительно и сопровождается с дополнительными работами, что занимает много сил и времени. TOPTUL разработал спиральный профиль головки, с помощью которого поврежденная гайка, как-бы, зажимается с нескольких сторон и выкручивается гораздо проще. Толщина стенок таких головок больше, чем стандартная, что исключает проворачивание гайки и снижает риск порчи головки от поврежденного крепежа. Отдельно хочется отметить широкий ассортимент трещоток TOPTUL. Храповичный механизм трещоток имеет несколько типоразмеров:36, 45 и 72 зуба. Выбор трещотки зависит от конкретной работы. Чем больше зубьев, тем меньше свободный ход трещотки, и , соответственно, удобнее работать в труднодоступных местах. Чем меньше зубьев, тем трещоточный механизм мощнее и надежнее. В ассортименте присутствуют стандартные трещотки, трещотки с карданом, с укороченной и телескопической ручкой. Форма ручки также отличается в зависимости от предназначения: стандартная сделана из твердого и мягкого пластика для создания большой нагрузки и удобного расположения в руке. Имеются металлические ручки фигурной формы и простые.

УдлинителиTOPTUL также имеют большое разнообразие и ассортимент в сравнении с другими производителями. Имеются удлинители с механизмом, убирающим фиксирующий шарик, удлинители с квадратом луковичной формы, которые сочетают в себе прочность и удобство работы с карданом, супер длинные и гибкие удлинители, а так же удлинители с приводом от гаечного ключа..

Торцевые головки и приводные части более подробно описаны в соответствующих разделах каталога.

Все о торцевых головках: типы, профили, размеры головок в дюймах и мм

Головки торцевые: что важно знать?

Головки торцевые, они же ключи гаечные торцевые, они же ключи гаечные гнездовые. Все головки условно можно разделить на 2 большие группы.

Первая группа — головки со сквозным отверстием (под вороток). Размерный ряд начинается от 17мм.

Основное преимущество этих головок под вороток — для работы с ними не нужен специальный вороток, который для головок большого размера стоит намного дороже, чем сама головка. Можно использовать монтировку или любой другой вороток подходящего диаметра. Из недостатков отметим невозможность работать в ограниченном пространстве и с утопленным крепежом. Использовать в работе удлинитель не получиться.

Вторая группа — головки с присоединительным квадратом под вороток. Размерный ряд начинается от 4мм.Об этой группе стоит рассказать поподробнее. Для удобства разделим группу по определённым параметрам. Первый параметр — размер присоединительного квадрата. Присоединительный квадрат или посадочный квадрат это четырёхгранное отверстие на тыльной стороне головки. Размер квадрата измеряется в непривычных для нас единицах — дюймах. Дюйм от нидерландского duim — большой палец). Дюйм обозначается двойным штрихом ” и равен 25,4мм. Интересно, что МОЗМ (Международная организация законодательной метрологии) считает, что дюйм это та единица измерения, которая должна быть изъята из обращения как можно скорее и которая не должна вводиться там, где она в настоящее время не используется. В РФ дюйм допущен к применению в качестве внесистемной единицы без ограничения срока с областью применения «промышленность». На фото ниже 5 самых популярных типоразмеров присоединительных (посадочных) квадратов. 1″, 3/4″, 1/2″, 3/8″, 1/4″. Часто задаваемый вопрос: сколько это в миллиметрах? Ответ:

• 1 дюйм = 25,4 мм,
• 3/4 дюйма = 19,05 мм,
• 1/2 дюйма = 12,7 мм,
• 3/8 дюйма = 9,53 мм,
• 1/4 дюйма = 6,35 мм.

Чем больше присоединительный квадрат, тем мощнее головка. Стенка толще, максимальная нагрузка выше. На следующем фото головки с рабочим размером 27мм., но с разными присоединительными квадратами: 1/2″, 3/4″, 1″. Хорошо видна разница толщины стенок и как следствие запаса прочности при переходе на бОльший присоединительный квадрат. К размеру присоединительного квадрата привязан и размерный ряд головок.

• Квадрат 1/4″ — головки с 4мм до 14мм.
• Квадрат 3/8″ — головки с 6мм до 24мм.
• Квадрат 1/2″ — головки с 8мм до 36мм.
• Квадрат 3/4″ — головки с 17мм до 70мм.
• Квадрат 1″ — головки с 36мм до 80мм.

Второй параметр — применяемость. 1. Головки УДАРНЫЕ для работы с пневмо-электроинструментом. Головки рассчитаны на ударные нагрузки. Изготовлены из высококачественной стали с добавлением молибдена (Мо) для ударной вязкости. Как правило оксидированные, черного цвета. Имеют, в отличии от стандартных головок, более толстую стенку, хотя существуют и тонкостенные ударные головки, например для работы с литыми дисками.

2. Головки СТАНДАРТНЫЕ. Предназначены для ручной работы воротком. Защищены от коррозии цинкованием или хромированием. Все головки на нашем сайте: https://vk.cc/5OlLOI Третий параметр — профиль головок. 1. Двенадцатигранный профиль. Головки с таким профилем позволяют работать как с шестигранным так и двенадцатигранным крепежом. 2. Стандартный шестигранный профиль. Самый распространенный, большинство наборов инструмента укомплектовано головками именно с таким профилем. 3. Шестигранный профиль SuperLock, Surface, Мультидрайв. Профиль похож на шестигранный, но площадь контакта с крепежом увеличена. Головки с этим профилем показаны для работы с зализанным крепежом, можно откручивать и дюймовый крепёж. Об этом профиле мы подробно рассказывали здесь: https://vk.cc/5OQdmM 4. Профиль TORX или Е-стандарт. Эти головки предназначены для откручивания крепежа с профилем TORX (6-лучевая звезда) Четвёртый параметр — высота головок. Головки высокие. Головки стандартной высоты.

Все новинки
