Какими бывают динамометрические ключи, и какой выбрать для своего автомобиля

Рейтинг

Никто не сомневается в том, что лучше пользоваться хорошими инструментами. Среди изготовителей динамометрических ключей есть далеко не одна фирма, заслуживающая вашего внимания.

Составить топ из лучших динамометрических ключей по моделям вряд ли получится, поскольку их огромное разнообразие, и все инструменты различаются по типу, конструкции, насадкам, функциональным возможностям и пр.

При этом есть ряд производителей, которые объективно считаются лучшими в настоящее время. Потому в рейтинг динамометрических ключей обязательно попадают изделия следующих компаний:

Если вы покупаете динамометрические ключи одного из этих производителей, то практически не будет никаких сомнений в качестве, надёжности, долговечности и точности работы таких инструментов.

Но отталкиваться сугубо от производителя и узнаваемости бренда не стоит. Не забывайте, что рынок автомобильных инструментов наполнен подделками и фальшивками. Потому при покупке такого дорогого устройства как динамометрический ключ, лучше обращаться к проверенным продавцам и сертифицированным магазинам. Вам повезёт, если в городе присутствует фирменный магазин конкретного изготовителя. Если нет, всегда можно воспользоваться возможностями всемирной паутины.

Динамометрические ключи точно являются порой незаменимым инструментом в арсенале каждого автолюбителя или мастера на СТО. Разнообразие девайсов несколько усложняет процедуру выбора. Но если грамотно подойти к этому вопросу, реально взглянуть на свои возможности и требования к ключу, вам не составит большого труда приобрести оптимальную модель с требуемыми возможностями, характеристиками и погрешностью.

Лучшие цены и условия на покупку новых авто

Большое число автовладельцев предпочитают проводить ряд ремонтно-восстановительных работ в гаражных условиях, не обращаясь за помощью к специалистам. Это не только экономит деньги, но и позволяет получить дополнительный опыт, новые навыки и расширить собственные возможности по обслуживанию транспортного средства.

Динамометрический ключ Licota AQP N40350

Но чтобы иметь возможность самому ремонтировать авто и менять некоторые детали, требуется собрать соответствующий набор инструментов. В их число часто входит динамометрический ключ.

Это специальное приспособление, рассчитанное на выполнение определённых задач при затяжке крепежей

Важно чётко понимать, для каких целей требуется этот инструмент, и подобрать соответствующую модель. Ориентироваться только по производителям не стоит, но и бренд играет далеко не последнюю роль в вопросе качества и эффективности работы ключа

Какой выбрать динамометрический ключ?

При покупке инструмента многие стремятся подыскать одно, но максимально универсальное приспособление. Другие люди приобретают набор из нескольких изделий узкого профиля. Рассмотрим основные нюансы, как выбрать динамометрический ключ для дома:

1. Определяя оптимальную длину ключа и форму зева, нужно учитывать конфигурацию обслуживаемых механизмов.
2. При плохом освещении или в стесненных условиях лучше использовать щелчковый динамометрический ключ.
3. Стрелочные устройства не требуют длительной настройки, они полезны для работы в открытом месте с постоянно изменяющимися величинами затяжки.
4. Если важна точность момента закручивания гайки, то лучше покупать электронный прибор.
5. Стрелочные бюджетные модели ключа имеют самую низкую стоимость. Если погрешность в 6-8% устраивает, то такой инструмент подходит для сравнительно редкого использования в домашнем гараже.

Насадки для динамометрического ключа

Использование данных приспособлений улучшает функциональность и не сказывается на точности инструмента. Если предстоит выбор динамометрического ключа, то лучше приобрести комплект со сменными насадками. Их стыковка осуществляется при помощи фиксирующего механизма, замена происходит просто и быстро. Плюсы такого выбора следующие:

1. Динамометрический ключ при наличии насадок является универсальным инструментом, поэтому не нужно приобретать несколько изделий стандартного вида.
2. Можно работать с крепежами разного размера.
3. Инструментом с соответствующей насадкой легче закручивать крепеж в узких местах.

• трещоточные под торцевые головки;
• рожковые;
• накидные.

Ведущие производители ключей со встроенным динамометром

Перед тем как выбрать и купить динамометрический ключ, стоит подробнее ознакомиться с популярными производителями, которые предлагают качественные товары по хорошей стоимости. Среди всех марок можно выделить следующие компании:

1. King Tony – фирма из Тайваня. Отличается хорошим соотношением цены и качества.
2. JTC – второй производитель из Тайваня. Товары этой компании прославились своей высокой функциональностью и точностью.
3. Matrix – один из самых популярных брендов. Отличается большим количеством положительных отзывов.
4. Ombra – китайский производитель с высокими оценками от пользователей.
5. Force. Исходя из отзывов можно понять, что продукция этой марки считается бюджетной, но её качество можно назвать средним.
6. Аист. Фирма отличается более низкой стоимостью товаров, хотя по качеству может конкурировать с другими, более известными марками.
7. Автодело – российский производитель. Выпускает большое количество устройств и хоть остаётся популярным, но качество оставляет желать лучшего.

Советы профессионалов при изготовлении ключа

С первого раза инструмент может не получиться, и измерение будет некорректным. Однако любой опытный мастер может дать несколько подробных советов, следуя которым каждый новичок добьётся желаемого результата.

Для более точного измерения лучше приобрести безмен именно с электронной шкалой и устанавливаемым пределом взвешивания, так как подобное изделие издаст резкий звуковой сигнал при достижении нужной нагрузки и предотвратит перетяжку крепежа. Подобный безмен даёт тот же эффект, что и хороший индикаторный ключ с манометром.

При отсутствии рычага или материалов для него можно пользоваться обычным гаечным ключом с рожковым захватом с одной стороны и накидным — с противоположной. Однако здесь следует более тщательно вычислить соотношение длины и крутящего момента, так как наверняка размер плеча будет представлять собой дробное число.

Для лучшей фиксации безмена к рычагу следует особенно тщательно отнестись к месту его установки. Лучший вариант — аккуратно просверленное сквозное отверстие, точно в месте приложения нагрузки, и прибор никогда не соскользнёт с рукояти.

Вам это будет интересно О домкратах Matrix: динамометрический, гидравлический — что выбрать

Работа с самодельным динамометрическим ключом

В зависимости от требуемого натяжения у мастера может быть сразу несколько безменов с различными пределами взвешивания, каждый из которых должен иметь собственную таблицу зависимости нагрузки от плеча и крутящего момента.

Так как все усилия при определении степени затяжки прикладываются только к весам, необходимо обеспечить удобный захват ручки, так как 20-30 кг с плохим захватом не позволят комфортно работать с прибором.

На заметку

Активные пользователи смартфонов вышеприведённые примеры расчётов могут занести в предварительно скачанное приложение с сохранением всех результатов, и мастер всегда будет иметь под рукой требуемые значения усилий.

Как пользоваться динамометрическим ключом?

Приобретаемый инструмент нуждается в калибровке, поскольку точность показаний датчика фактического момента затяжки оказывается различной и определяется характером производимых операций.

Выбор типоразмера инструмента определяется точностью показаний. Если определяющим фактором является низкая стоимость и простота использования, то применяют динамометрический ключ в форме балки. Если точность и повторное использование более важны, то применяют щелчковый динамометрический ключ. Наибольшую точность затяжки покажет оснастка электронного типа.

При выборе типа ключа оценивают его технические возможности. Например, торговая марка Jonnesway предлагает широкий выбор щелчковых динамометрических ключей, которые включают в себя храповой механизм при различных формах рабочей головки, а её основной конкурент — King tony – помимо инструмента с механическим приводом производит ещё и электронные модели.

Главной позицией выбора типоразмера динамометрического ключа является заявляемый производителем диапазон усилий или крутящих моментов. Последовательность использования такова:

1. Ознакомиться со схемой затяжки крепежа, которая приводится в инструкции.
2. Очистить крепёж от грязи, жировых отложений и следов коррозии. Хват головки за повреждённые гайки или болты может быть ненадёжным. Также не нужно преждевременно смазывать нитки резьбы: это снизит трение и исказит результаты затяжки.
3. Использование динамометрического ключа обычно рекомендуется после того, как соединение уже предварительно затянуто.
4. При затяжке необходимо производить визуальный отсчёт показаний только под прямым углом.

Практика применения рассматриваемых видов монтажного инструмента отличается определёнными особенностями.

Динамометрический ключ для автомобиля — какой лучше по конструкции и исполнению?

Ручной и слесарный инструмент, в том числе и динамометрические ключи для автомобилей широко представлены в торговых точках. Делятся данные изделия на 4-5 видов и различаются: по исполнению, конструкции, принципу работы. В обзоре рассмотрим четыре типа динамометрических ключей четырех производителей, далее определим, какой лучше выбрать для ремонта автомобиля.

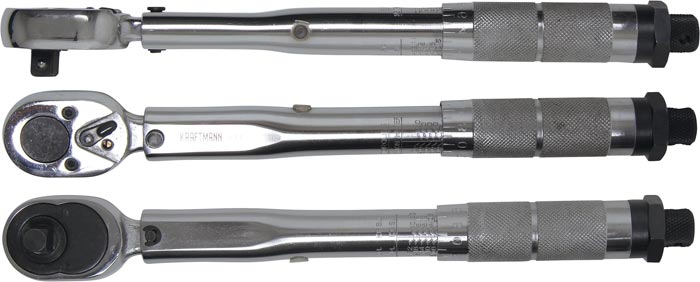

Динамометрический ключ предельного типа регулируемый

Предельный или щелчковый — распространенный тип динамометрического ключа. Функциональность и доступность в цене — главные качества. Работают по принципу предварительной установки значения крутящего момента. После достижения заданного значения срабатывает механизм, раздаются щелчки, далее ключ перестает передавать момент на головку. Конструкция представляет собой вид «трещотки», к которой присоединяется насадку на квадрат и фиксируется переключателем.

В рукоятке расположен регулировочный механизм со шкалой (основная и вспомогательная). Настраивается приспособление инструкции (смотрите видео ниже). Продаются так же упрощенные по регулировке аналоги, как на фото ниже.

Погрешность точности такого ключа колеблется в пределах 3-5%, продаются и ключи поточнее, но их стоимость выше

При выборе предельного динамометрического ключа для автомобиля обращайте внимание на предел (интервал) момента, поэтому перед покупкой ориентируйтесь на потребности. Изучите регламентируемые моменты затягивания резьбовых соединений у автомобиля

Средний диапазон min значений варьируется 0,5 -15 НМ, max 3 — 100 НМ и более.

Видео-инструкция по настойке

Из минусов приспособления отмечаем тот факт, что если нет опыта работы, то при срабатывании щелчкового механизма произойдёт перетяжка резьбы. Так же сбиваются регулировка после нескольких операций, поэтому за этим приходится следить.

Динамометрические ключи стрелочные

Динамометрический ключ со стрелочным индикатором, который показывает величину прикладываемой силы, работают по принципу динамометра. Устройство динамометра встроено в корпус, а стрелка и индикатор расположена сверху прибора. Квадрат для присоединения головок и насадок расположен на верхней части. Минус изделия заключается в том, что приходится улавливаться требуемое усилие, поэтому и точность приспособления ниже, чем у других типов специнструмента. Единственный ограничитель затяжки – это остановка стрелки при достижении нужной величины прикладываемой силы. Для эксплуатации автомобиля это не лучший вариант, чаще «стрелочный» используют в других отраслях.Плюсы данного изделия:

1. Не высокая стоимость из-за конструкции.
2. Повышенная прочность и надежность, так как инструмент выполнен из цельной и закаленной стали.
3. Рабочий интервал ограничен только шкалой (0-300 Н*М).

Цифровой динамометрический ключ

Инструменты с цифровой индикацией – дорогостоящие, но является лучшими и точными, из-за полезных дополнений:

• встроенная память;
• разнообразие в настройке;
• подключение к компьютеру и калибровка;
• дата, время, марка автомобиля;
• количество использований ключа;
• вибрация или звуковой сигнал в процессе работы.

Конструкция цифрового приспособления для затяжки представлена на фото. Состоит тестируемый образец из стандартного корпуса, рабочей частью с присоединительным квадратом. Жесткий стержень с механическим устройством внутри нужен для определения момента, а так же внутри расположен связующий элемент-датчик для передачи данных на цифровой дисплей.

Ключ-адаптер динамометрический

Адаптер-динамометр – электронное устройство с механическим приводом, которое присоединяется к трещотке, на переходник вставляют головку или другую насадку. В зависимости от комплектации в набор содержит дополнительные переходники. Так же продаются наборы с несколькими адаптерами, которые различаются по интервалам моментов.На адаптере расположен цифровой дисплей, а ещё кнопки, чтобы сделать настройку. Принцип работы схож с электронным изделием, описанным выше. Внутри стоят аккумуляторы, корпус выполняется из прочного пластика. Главный плюс адаптера — это универсальность. Стоимость сопоставима со среднестатистическим механическим динамометрическим ключом. Переходник популярен в 2016 году и будет одним лучших выборов при покупке, упростит обслуживание автомобиля.

Виды

Существует несколько конструкций динамометрических ключей, отличающихся принципом действия и обеспечивающих ту или иную степень точности. Они используются для соединений разных степеней ответственности, хотя любой тип имеет относительно невысокую погрешность — максимальное значение 6–8 %. Ключи различаются по разным признакам:

• Тип индикации.
• Предельная величина допустимого усилия.
• Область использования.

Разные конструкции ключей используются как для быстрой затяжки соединений, так и для ответственных деталей, требующих высокой точности соблюдения условий монтажа. Они могут иметь заранее установленный момент, не поддающийся регулировке, или обладать способностью к настройке предельной величины прилагаемого усилия. Существуют также модели, где момент затяжки можно контролировать самостоятельно, в соответствии с прилагаемым усилием. Они удобны при работе с различными типами соединений, обладающими собственными требованиями к величине момента. Рассмотрим существующие типы этих ключей подробнее:

Электронный

Модели электронных динамометрических ключей оснащены специальным дисплеем, где отображается параметр

Электронные динамометрические ключи имеют цифровую жидкокристаллическую панель, показывающую величину усилия в данный момент. Точность таких устройств позволяет контролировать усилие вплоть до сотых долей Нм, что позволяет использовать их в наиболее продвинутых и ответственных механизмах.

Стрелочный

Стрелочный механизм позволяет следить за усилием затяжки

Стрелочный механизм позволяет устанавливать нужное значение момента и самостоятельно контролировать усилие затяжки. Существует два варианта:

• С двумя стрелками, одна из которых показывает предельное значение, а другая — текущую величину прилагаемого усилия.
• С одной стрелкой, демонстрирующей усилие в данный момент времени.

В свою очередь, ключи с одной стрелкой делятся на индикаторные и измерительные. Первые имеют шкалу в виде круглого циферблата, усилие показывает стрелка, вращающаяся вокруг центральной оси. Измерительный ключ снабжён шкалой с делениями, расположенной поблизости от рукояти. Величину усилия показывает длинная стрелка, которая отклоняется от нулевого значения при затягивании болта. Оба варианта просты и удобны в пользовании, но требуют постоянного визуального контроля со стороны оператора.

Такие устройства имеют относительно высокую погрешность, поэтому не используются для работы с ответственными соединениями. Они не всегда удобны для работы в труднодоступных местах, но хороши тем, что наглядно демонстрируют величину усилия и позволяют легко корректировать момент. Стоимость таких ключей относительно низка, что добавляет популярности этому типу конструкции.

Рожкового типа

Нередко мастера выбирают ключи такого типа, т. к. в работе не всегда удаётся использовать накидную головку

Такие ключи имеют гнездо для установки сменных насадок рожкового типа. Многие пользователи отдают предпочтение этому типу, поскольку на практике не всегда удаётся использовать накидную головку, а рожковая насадка бывает удобна для работы в труднодоступных местах. Существуют разные модели, имеющие возможность установки только собственного набора насадок, или более универсальные образцы, способные работать с большим количеством сменных головок. Способ индикации может быть разный — от стрелочного типа до цифрового, щелчкового или предельного.

Щелчкового типа

Ключи щелчкового типа особенно удобны в сложных условиях работы, когда нет возможности контролировать показания

Щелчковые ключи считаются наиболее универсальным. Они являются излюбленным инструментом автомобилистов, так как дают возможность действовать в сложных условиях, не позволяющих вести визуальный контроль за показаниями. Индикация щелчкового типа даёт возможность ощутить момент достижения предельного значения момента затяжки. Щелчок не столько воспринимается на слух, сколько именно чувствуется рукой. Ключи имеют достаточную чувствительность — их погрешность не превышает 4%, вполне соответствуя требованиям к инструменту для ремонта автомобильных узлов и систем. Кроме того, стоимость такого инструмента не слишком высока, что способствует популярности щелчковых динамометрических ключей среди профессионалов и любителей.

Выбираем динамометрический ключ: виды, характеристики и особенности

В статье рассматриваются динамометрические ключи различных видов, сравниваются их характеристики и стоимость. Кроме того, описывается устройство и принцип работы таких ключей, рассматривается возможность использования дополнительных насадок и мультипликаторов.

Динамометрический ключ — инструмент, незаменимый в случаях, когда необходимо знать, насколько качественно закручено резьбовое соединение, что позволяет исключить:

• неплотное соединение узлов;
• срыв резьбы;
• механическую поломку болтов;
• скручивание и растрескивание трубок;
• пережатие и поломку граверов.

Каждое изделие, в зависимости от того, из какого материала оно сделано, имеет предел прочности, в соответствии с которым ограничивается максимальное усилие его затяжки. Узнать этот порог можно из паспортных данных оборудования с указанием максимального или рекомендуемого усилия затяжки, после чего выставить на ключе требуемую величину срабатывания.

Динамометрический ключ используется для выполнения следующих работ:

1. Обтяжка резьбовых и болтовых соединений в электроустановках.
2. Работы с автомобильным двигателем, ходовой частью.
3. Обтяжка резьбовых соединений водяных и газовых шлангов.
4. Соединение накидных гаек в переходах между медными или пластиковыми водоводами.

Виды динамометрических ключей

По способу индикации и настройки все динамометрические ключи можно разделить на несколько категорий.

1. Ключи динамометрические с предустановленным моментом затяжки, не регулируемые.

Hazet 50-200 Nm

Данные ключи настроены на работу с определенным усилием и не могут перестраиваться пользователем. Это является их достоинством и недостатком одновременно, поскольку данный ключ обладает высокой надежностью, но при этом узкоспециализирован.

2. Ключи динамометрические с предварительно выставляемым моментом затяжки.

Force 5-25

Эти ключи просты и надежны, благодаря чему они получили широкое распространение. С помощью регулировки усилия сжатия пружины данные ключи могут настраиваться на срабатывание при необходимом усилии затяжки.

Срабатывание сопровождается специфическим щелчком и коротким свободным перемещением рукоятки ключа.

Использовать данные ключи можно для работы с различными удлинителями и шарнирными ключами в местах, где нет возможности видеть индикацию.

Большинство моделей в базовой комплектации снабжаются трещоточной головкой или комплектом рожковых насадок.

3. Ключи динамометрические со стрелочной индикацией создаваемого усилия.

Torqueleader CDS 400 S

Благодаря стрелочной индикации прибор можно применять для затяжки различных соединений с неодинаковым допустимым моментом вращения без его перенастройки. Такой ключ может оказаться неудобным при необходимости выполнить затяжку соединений в местах, не обеспечивающих к ним свободный доступ, так как во время работы может быть не видна стрелочная индикация.

4. Ключи динамометрические с цифровой индикацией создаваемого усилия.

TOHNICHI CPT50X12D-G

Позволяют с большой точностью контролировать усилие затяжки элементов (до десятых, и даже сотых Нм), что особо важно при монтаже электроники и выполнении ремонта автомобильных узлов. 5

Комбинированные динамометрические ключи с выставляемым моментом затяжки и стрелочной или цифровой индикацией прикладываемого усилия

5. Комбинированные динамометрические ключи с выставляемым моментом затяжки и стрелочной или цифровой индикацией прикладываемого усилия.

Эффективно предохраняют от случайного приложения излишнего крутящего момента в сочетании с возможностью постоянного контроля величины прикладываемого усилия на индикаторе.

По внешней форме динамометрические ключи можно разделить на следующие виды:

1. Динамометрические ключи-отвертки, используются для работы с электроникой и различными хрупкими механизмами.

Weidmuller

1. Ручные динамометрические ключи. Могут иметь различную форму и рабочий предел, являются наиболее распространенными как в домашнем хозяйстве, так и на производстве.

Inforce 06-05-108

Модель оснащена кнопочным механизмом фиксации, позволяющим быстро закрепить сменную головку или аксессуар. Это обеспечивает высокую производительность при работе с крепежами различного размера. Пластиковый кейс предохраняет ключ от механических повреждений и облегчает переноску.

Диапазон усилий невелик — от 5 до 25 Н·м, но и вес самого ключа составляет 0,72 кг. Эргономичная рукоять с нескользящим покрытием гарантирует надежный захват инструмента. Регулировка крутящего момента осуществляется одной рукой, что удобно при непрерывной работе.

Достоинства:

• удобство удержания;
• простая регулировка;
• малый вес;
• легкость транспортировки;
• быстрая смена оснастки.

Недостатки:

сложный ремонт.

JTC 1203

Эта модель характеризуется приемлемой стоимостью и удобством применения. Изделие имеет хорошую длину, что облегчает применение ключа и избавляет от необходимости использования удлиняющей ручки. Изделие рекомендовано для стяжки различных элементов до необходимого предела.

JTC 1203

Характеристики:

• трещотка – да;
• футляр – да;
• диэлектрическое покрытие – нет;
• материал – сталь;
• вес – 1.68 кг.

Плюсы

• высокая прочность;
• при достижении предела затягивания каких-либо элементов раздается характерный щелчок, который отчетливо слышно;
• высокая точность регулировки;
• удобная шкала, которую хорошо видно;
• приемлемая стоимость.

Минусы

• узел с трещоткой очень хрупкий;
• тугая работа;
• не слишком высокое качество сборки.

Разновидности динамометрических ключей для легкового автомобиля

Выделяют несколько типов приспособлений:

1. Стрелочный — самый распространенный вид. Отличается невысокой стоимостью, простой конструкцией. Однако по техническим характеристикам он уступает другим моделям. Погрешность составляет 10%, максимальный уровень затяжки — 280 Н.м. Стрелочные варианты применяются для легких рутинных работ.
2. Щелчковый — с заданным максимумом, который срабатывает при слишком сильной затяжке. Погрешность составляет 3-5%, сила натяжки — от 40 до 360 Н.м. Устройства применяются в бытовых или промышленных условиях.
3. Электронный — отличающийся лучшими рабочими качествами. Погрешность не превышает 1%. Имеется электронная шкала, отражающая степень затяжки.

Kabo Tool ARD150

Продукция этого бренда соответствует всем современным нормативам по качеству ISO 9001. Производитель ответственно подходит к изготовлению, все изделия выполнены из надежных и высококачественных материалов — хромовадиевая и хромолибленовая стали.

Среди товаров фирмы можно найти различные приборы для работы с резьбовыми соединениями для машин разных типов, в том числе и динамометрические ключи, отличающиеся прочностью и длительным сроком службы.

Представленная модель обладает широким рабочим диапазоном — от 20 до 210 Нм, имеет средства регулировки и блокировки прямо на рукоятке, высокую точность — 3% и соответствует стандарту ISO 6789.

Достоинства:

• Широкий диапазон работы;
• Приятная стоимость;
• Технологичность;
• Удобная и прочная конструкция;
• Соответствие стандартам качества;
• Надежный производитель.

Недостатки:

Нет.

Динамометрический ключ своими руками

Динамометрический ключ — это инструмент для мастеров станций техобслуживания, предназначенный преимущественно для обеспечения равномерного приложения нагрузки на тот или иной крепёжный элемент, он обеспечивает равномерную затяжку каждого болта или гайки.

Электронная или стрелочная шкала на данном изделии позволяет обеспечивать затяжку деталей с точностью до десятых и даже сотых долей мм.

Это дорогостоящий прибор, и, если человек не использует ключ ежедневно, его приобретение нецелесообразно. Однако, досконально зная принцип его работы, можно сделать его своими руками в домашних условиях.

При ближайшем рассмотрении изделие представляет собой обычный рычаг с трещоткой на конце, которая не позволяет мастеру переборщить с усилием и просто прокручивается вхолостую, в соответствии с заранее выставленными параметрами на динамометре.

Динамометр — это простой пружинный механизм, который, натягиваясь, вызывает отклонение стрелки на циферблате от нулевой отметки до предельного значения, заданного пользователем.

В самой головке инструмента спрятано зубчатое колесо, которое приводится в движение, когда на него попадает выступ ключа, однако при достижении необходимого крутящего момента в Н*м этот выступ просто начинает соскакивать, и механическое воздействие на шестерню прекращается. Данный измерительный инструмент фиксирует значение как произведение усилия, которое оказывает рука пользователя на плечо относительно точки закрепления ключа в месте сопряжения рабочей насадки с гайкой и точки приложения нагрузки.

В основании рычага находится вращающийся ограничитель, с помощью которого мастер выставляет точное значение требуемого предельного усилия перед началом работы.

Детали для ключа своими руками

Таким образом, имея под рукой некоторые бытовые приборы, а также немного смекалки и знаний элементарной физики, любой мужчина сможет изготовить подобие ключа, не выходя из дома или гаража, причём результат мало чем будет отличаться от показаний прибора, приобретённого в магазине.

Вам это будет интересно О электрических домкратах: автомобильные модели с электроприводом

Как выбирать динамометрический ключ

Так какой динамометрический ключ выбрать?

Для ответа на этот вопрос необходимо определить, для каких нагрузок будет использоваться инструмент и хватит ли одного ключа для решения всех задач. Ведь каждая модель динамометрического ключа работает в определенном диапазоне усилий.

Например, инструмент рассчитан на применение усилий от 40 до 200 Н*м. Приобретать такой ключ для затяжки резьбовых соединений от 20 до 60 Н*м не имеет смысла: ключ будет работать в начале своего рабочего диапазона (до 40 Н*м – 20% шкалы) с неконтролируемой погрешностью.

Дело в том, что номинальная погрешность ключей приходится на диапазон от 20 до 100% шкалы. Для сохранения запаса по максимальному значению в описанном случае подойдёт ключ от 20 до 100 Н*м (20% шкалы – 20 Н*м).

Что касается конструкции и типа индикации, то для самостоятельной работы вполне достаточно купить популярный щелчковый тип ключа, произведенный зарекомендовавшими себя брендами.

Из таких марок стоит отметить:

• Hazet – немецкий производитель инструмента с репутацией мирового уровня. Продукция высоко ценится как профессионалами, так и любителями. Имеет широкий диапазон применения: от легковых автомобилей до тяжёлой техники;
• Kabo – японский бренд, продукция которого также пользуется высокой репутацией. Отличается использованием высокопрочных хромосодержащих сталей, обеспечивающих надежность и долговечность инструмента. При этом достигается высокая точность измерений;
• Force – тайваньский производитель, продукция которого популярна в России прежде всего по соотношению цена/качество.

Наконец, немаловажным остается вопрос, как пользоваться динамометрическим ключом. Дело в том, что ключи пружинного типа (а таких большинство) требуют разгрузки пружины после проведения измерений. Иначе пружина «садится»: в ней возникают необратимые деформации, и точность измерений резко падает. Существуют, конечно, конструкции ключей, не требующих проведения таких операций, но они очень дорогие.

В процессе работы механизмы ключей изнашиваются (характерный пример – кулачковый механизм) и точность измерений падает. Именно поэтому требуются периодические поверки этого мерительного инструмента. По ГОСТ метрологическая поверка динамометрических ключей должна проводиться с периодичностью один раз в год в сертифицированных лабораториях. Конечно, это требует дополнительного времени и средств, но в противном случае невозможно подтвердить результаты измерений отвечать за соблюдение требований к затяжке ответственных резьбовых соединений автомобиля.

Как пользоваться динамометрическим ключом

С прикладной точки зрения, динамометрический ключ ничем не отличается от обычного инструмента. Она предназначен для выполнения тех же функций, только с повышенной степенью контроля и точности создаваемого усилия. Использование динамометрических ключей следует начинать с внимательного изучения инструкции пользователя.

Следует помнить, что инструмент относится к группе прецизионных устройств и не терпит небрежности или неосторожного обращения. Каждый тип конструкции ключей имеет собственные требования к эксплуатации, поэтому предварительное ознакомление с особенностями инструмента поможет сохранить его в целости и получить нужный результат

Независимо от конструкции, существуют общие правила пользования динамометрическими ключами:

Хранить ключи следует с нулевым значением крутящего момента. Это означает, что после завершения работы необходимо установить шкалу инструмента на нулевое усилие, полностью ослабить механизм настройки. Не следует пытаться установить значения, выходящие за пределы диапазона ключа. Очистка инструмента должна быть деликатной, не допускающей удаления заводской смазки с механизма установки усилия. Рекомендуется только протирать его. Нельзя вращать рукоятку при затянутой стопорной гайке, это вызовет поломку инструмента

Особое внимание следует обращать при работе на низких крутящих моментах. После длительного хранения не рекомендуется сразу устанавливать большие значения, сначала следует немного поработать с малыми усилиями

Не допускается использование кусков трубы для усиления момента, только штатные приспособления. Запрещается использовать ключи не по назначению, употреблять их вместо рычага или молотка.

Какой динамометрический ключ лучше купить для автомобиля. Выбор фирмы и тест моделей.

Динамометрический ключ для автомобиля — специальный инструмент для затяжки резьбовых соединений на заданный момент (усилие). Момент затяжки контролирует специальный механизм внутри корпуса изделия, в зависимости от типа специнструмента он может отличаться.В современных автомобилях для узлов регламентируют требования по затягиванию резьбы при сборке механизмов, от этого зависит надежность, безопасность в эксплуатации, а так же срок службы деталей и точность сопряжения элементов. Моментный ключ – полезное приспособление для автомобиля, которое обязательно в наличии у каждого. У автомастеров и автолюбителей при выборе и покупке возникают вопросы по фирме и модели, поэтому в данной статье раскрыто следующее:

лучшие виды ключей для автомобиля их принцип действия и устройство;
какой ключ лучше и как конкретно выбирать инструмент для автомобиля;
на что обратить внимание при покупке;
на каких производителей ориентироваться, выбор лучших по обзору;
какие цены в 2016 году.

В предыдущей статье, где говорилось про момент затяжки подшипника передней ступицы, вкратце было рассказано и о разновидностях динамометрических ключей. Тут мы подробнее рассмотрим устройство и принцип работы, сделаем обзор лучших динамометрических ключей для автомобиля и выберем варианты для покупки.

Виды динамометрических ключей

1. Ключ торсионного типа с неподвижным стрелочным указателем

Ключ стрелочного типа

Он имеет стрелочный указатель, неподвижно связанный с квадратом головки и упругий стержень с двухсторонней шкалой, отградуированной в Нм. В момент закручивания гайки шкала отклоняется относительно неподвижного указателя на угол, пропорциональный приложенной силе, и по ней можно оценить величину крутящего момента. Такой ключ можно использовать для закручивания гаек, как с левой, так и с правой резьбой, что является его основным достоинством, включая дешевизну и простоту устройства. Недостатками ключа являются:

• высокая погрешность измерения прилагаемого усилия, достигающая значения ±15%;
• отсутствие механизма ограничения передаваемого на гайку крутящего момента, что часто приводит к фактическому его превышению при монтаже.

Ключ со встроенным индикатором манометрического типа.

Его устройство аналогично ключу, указанному выше, только угол отклонения между неподвижной и торсионной частью ручки измеряется с помощью встроенного пружинного динамометра, имеющего форму манометра с двухсторонней шкалой относительно среднего нулевого положения стрелки. Инструмент обладает более высокой точностью измерения крутящего момента, нежели его предшественник.

2. Щелчковый динамометрический ключ

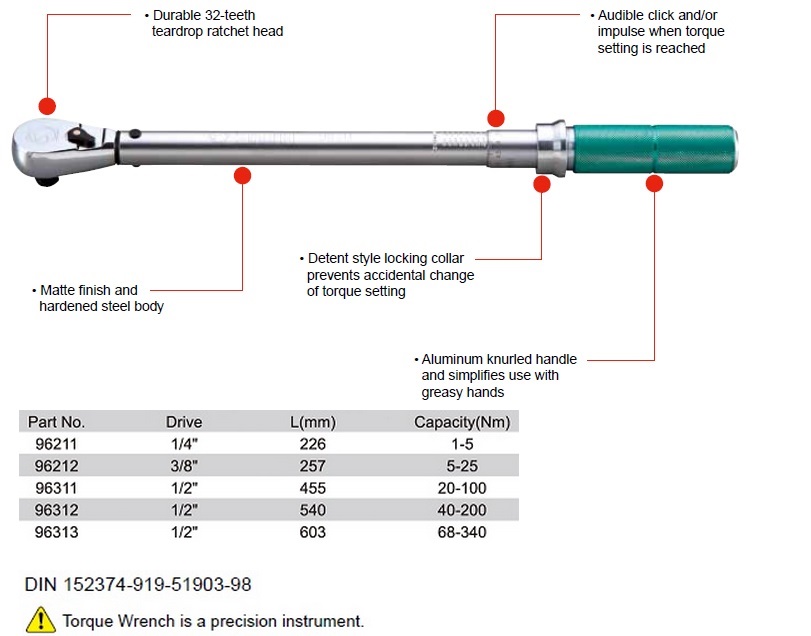

Щелчковый динамометрический ключ

Этот наиболее популярный у автомобилистов ключ является инструментом предельного типа и имеет в оголовнике трещотку – щелчковый передаточный механизм, который при достижении установленного значения крутящего момента перестаёт его передавать квадрату, проскальзывая и издавая щелчки. Достоинством таких ключей является удобство пользования, позволяющее не контролировать прилагаемое усилие по прибору, а просто крутить ручку до первого щелчка. При этом крутящий момент гарантированно не будет превышен за счёт регулируемого ограничителя. Недостатком инструмента является его использование только на затяжку и необходимость бережного обращения.

3. Ключ с электронным индикатором

Ключ с цифровым индикатором

Наиболее продвинутым и точным инструментом с погрешностью измерения до 1% является динамометрический ключ с цифровым электронным индикатором. Он имеет небольшой электронный динамометр с жидкокристаллическим индикатором измеряемого момента, питающийся от встроенной батарейки, а также регулируемый ограничитель усилия наподобие трещотки. Отличие от предыдущего инструмента состоит в том, что вместо щелчков при достижении предельного момента издаются звуковые сигналы. Недостатком ключа является высокая стоимость.
