Автомодельное бюро: маз-543/маз-7310 "ураган"

Пожарные автомобили МАЗ-543 «Ураган»

Пожарные автомобили МАЗ-543 «Ураган» были разработаны специально для несения службы на советских аэродромах. Многие автомобили этой серии до сих пор эксплуатируются на аэродромах СНГ. Пожарные МАЗ-543 имеют резервуар для воды на 12 000 литров. Также имеется цистерна для образования пены на 900 литров. Подобные характеристики делают данные автомобили незаменимыми помощниками в случае возникновения внезапного пожара на аэродроме. Единственным минусом является высокий расход топлива, который достигает 100 литров на 100 км пробега.

В настоящее время автомобили семейства МАЗ-543 постепенно заменяются новыми автомобилями МЗКТ-7930, хотя этот процесс идёт очень медленно. Сотни МАЗ-543 продолжают нести боевое дежурство в армиях России и СНГ.

Общие характеристики

Техническое задание на конструирование МАЗ-543 содержало множество моментов, которые надо было учитывать при создании машины. Особенности, описанные в ТЗ, непосредственным образом повлияли на габариты транспортного средства:

Ширина до 3 м при колее 2,375 м позволяет вписываться в рамки дороги;
Высота до 3 м обеспечивает высокую проходимость техники, в том числе в городских условиях при необходимости;
Длина чуть более 11,5 м позволяет разместить ракету с пусковой установкой, в том числе удлиненный вариант «Темп-С» благодаря раздельным кабинам;
Дорожный просвет 40 см;
Высота погрузки 1,85 м.

Главная цель конструирования МАЗ-543 – размещение ракетных комплексов, была успешно достигнуто. После этого транспортное средство стало использоваться для перевозки различного военного оборудования, а на его базе монтировали специфические комплексы. Модель выпускалась без изменений до 1966 года, после чего появилась первая модификация МАЗ-543А.

Описание конструкции

От модели «535» тягач МАЗ-537 отличался незначительно. Правда, колёсную базу тягача увеличили, а раму усилили. Четырёхместная кабина, установленная на переднем свесе рамы, осталась неизменной. Первоначально на ней сохранялись два лючка для вентиляции и инфракрасная фара в центре. Позже их упразднили.

За кабиной размещался двигатель Д-12А-525, 12-цилиндровый дизель, выпускающийся в Барнауле на базе конструкции легендарного танкового мотора В-2. С таким двигателем контрольный расход топлива МАЗ-537 на 100 км составлял 125 литров. Форсированный мотор потребовал изменить системы охлаждения и смазки, пришлось перенести подогреватель.

Коробка передач – трёхступенчатая гидромеханическая, с блокируемым гидротрансформатором. Третья передача – прямая, повышающая отсутствует. Раздаточная коробка с двумя передачами – механическая. Межосевые дифференциалы с включаемой блокировкой, межколёсные – самоблокирующиеся. Передаточные числа из-за возросшего крутящего момента изменились.

Передние пары колёс тягача МАЗ-537 имели независимую торсионную подвеску с гидравлическими амортизаторами, задние пары упругих элементов в подвеске не имели. Торсионы по сравнению с МАЗ-535, стали длиннее и больше в диаметре. Карданный привод компрессора заменили на ременной.

Рулевой механизм типа «винт-шариковая гайка» с гидравлическим усилителем заимствовали от карьерного самосвала МАЗ-525. Напряжение в электрической сети грузовика -24 вольт, использовались 4 аккумуляторные батареи и генератор постоянного тока.

` reviewsOverall ` / 5 Пользователей (4 Оценок)

Надежность

Удобство и комфорт

Ремонтопригодность

Ходовые качества

Количество отзывов Сортировать по: Самые последниеНаивысший баллНаиболее полезноХудшая оценка

Будьте первым, чтобы оставить отзыв.

Проверенный отзыв

{` review`.`rating_title `}

Показать еще {{ pageNumber+1 }}

Современная индустрия

К сожалению, тягачи МАЗ 543 постепенно вытесняются более усовершенствованными моделями МЗКТ 7930, но происходит это медленно. Вся техника по-прежнему качественная. Во многих странах СНГ и в том числе в России эта спецтехника до сих пор состоит на боевом дежурстве.

В гражданской хозяйственной сфере эти автомобили встретить невозможно. Ведь главное их предназначение – это перевозка и транспортировка грузов, вооружения, военных модулей и солдат.

Некоторые модели переоборудовались в качестве жилья в полевых условиях. Сейчас машины изготавливаются небольшими партиями по государственным заказам для армии. Такая техника не продается и не сдается в аренду, купить даже списанный тягач не получится.

Источник

МАЗ-543А

Первые образцы модификации МАЗ-543А появились в 1963 году, однако серийное производство удалось наладить не ранее 1968 года. Модель очень похожа на базовую версию и имеет всего несколько отличий:

Грузоподъемность увеличена с 19,1 до 19,4 тонн;
Увеличение рабочей части рамы;
Небольшое смещение кабин вперед.

Этого было достаточно, чтобы продлить выпуск до 2000 года. Основное назначение транспортного средства заключалось в мобильности пусковых установок «Темп-С», которые вскоре сменили «Смерчи». Кроме этого, на базе МАЗ-543А монтировались комплексы связи, автокраны и электростанции.

В игровой и сувенирной индустрии

Масштабная модель МАЗ-7310 в четырёх модификациях (бортовой и пожарный) производится в г. Казани на НПО «Элекон». Масштаб 1:43. Достаточно крупная и тяжёлая модель изготовлена из металла и пластика. Бортовые модели и модели с цистернами мало чем отличаются друг от друга, кроме цвета. Пожарная от модели аэрофлот отличается цветом и наличием пожарного оборудования.
Масштабная модель боевой машины БМ-30 (9А52-2) ракетной системы залпового огня РСЗО 9К58 «Смерч» на шасси МАЗ-543М производилась фирмой GE Fabbri и вышла в журнальной серии «Русские танки» (выпуск 29, октябрь 2011 г.). Масштаб 1:72. Модель изготовлена из металла и пластика.
Модель для самостоятельной сборки ОТРК 9К72 «Эльбрус» на шасси МАЗ-543, а также РСЗО 9К58 «Смерч» производились фирмой Trumpeter. Масштаб 1:35.
Модель для самостоятельной сборки из бумаги МАЗ-7310 в модификации бортовой производилась издательством «ЮТ для умелых рук». Масштаб 1:32.
Модель для самостоятельной сборки из бумаги МАЗ-7310 в модификации аэродромный пожарный производилась издательством «Левша». Масштаб 1:30.
Модель для самостоятельной сборки МАЗ-7911 производилась фирмой Modelcollect. Масштаб 1:72
Модель для самостоятельной сборки МАЗ-7310 в модификации аэродромный пожарный производилась фирмой A&A Models. Масштаб 1:72. Набор был представлен в штандартах Киевского аэропорта Жуляны, на широком торце крышки боковины 2-х Жулянских, 1-го Жуковского и 2-х Алма-Атинских схем маркировок.
Модель для самостоятельной сборки МАЗ-7310 в модификации Радиолокатор 30Н6Е1 производилась фирмой PST Models. Масштаб 1:72.
Модель для самостоятельной сборки ОТРК 9К72 «Эльбрус» на шасси МАЗ-543 производилась фирмой Toxsomodel. Масштаб 1:72.
Дальнобойщики 2 (игра) — грузовик Шторм Т2310 основан на МАЗ-7310.
В игре SpinTires носит название «модель E-7310».
В игре Command & Conquer: Generals пусковая установка Скад, артиллерия ГАО, основана на МАЗ-7310.
В игре Operation Flashpoint:Cold War Crisis и ArmA II: Operation Arrowhead в виде 9К72 «Эльбрус»
В игре Grand Theft Auto V — ракетоноситель на базе МАЗ-7310.
В игре Fallout 76 — пожарная машина.

Источники

https://WarWays.ru/gruzovye-mashiny/maz-543.html
https://naperevoz.ru/spectekhnika/maz-543.html
https://volmaz.ru/articles/maz-543.html
https://SpecTorg.su/avtobrendy/maz-543-uragan.html
https://ZaphastiVaz.ru/zarubezhnye-avtomobili/uragan-avtomobil-foto.html
https://mtz-80.ru/bez-rubriki/maz-543-tyagach-uragan-tehnicheskie-harakteristiki-foto
https://arendavlg.com/maz/harakteristiki-boevoy-mashiny-maz-543-i-neskol-kih-populyarnyh-modifikaciy.html
https://TaxiVCredit.ru/avto-zarubezhnye-avto/maz-543-uragan-foto.html
http://mirepil.ru/harakteristiki-boevoj-mashiny-maz-543-i-neskolkih-populyarnyh-modifikatsij/

Различные опытные образцы и мелкосерийные машины, выпущенные на базе МАЗ-543

Так как в начале 70-х годов появились модернизированные пусковые установки, отличающиеся увеличенными габаритами, стал вопрос о разработке новых модификаций шасси МАЗ-543. Первой опытной разработкой стал МАЗ-543Б, собранный в количестве 2-х экземпляров. Они послужили шасси для установки модернизированной пусковой установки 9П117М.

Так как новые пусковые установки требовали более длинного шасси, вскоре появилась модификация МАЗ-543В, на основе которой в будущем был спроецирован МАЗ-543М. Модификация МАЗ-543М отличалась наличием всего одной кабины, которая была значительно сдвинута вперёд. Подобное шасси позволило размещать на своей базе более габаритные установки или оборудование.

Существовали также практически неизвестные модификации, которые были выпущены в единичных экземплярах в качестве опытных моделей. К ним относится модификация МАЗ-543Д, имеющая многотопливный дизельный двигатель, который мог работать как на дизельном топливе, так и на бензине. К сожалению, из-за сложности производства, данный двигатель так и не вошёл в серийное производство.

Как сделать болотоход своими руками?

Приобрести болотоход можно в специализированных магазинах, многие рыболовы делают такое устройство самостоятельно. Это позволяет воплотить все нужные требования и смастерить устройство по личным предпочтениям.

Для самостоятельного изготовления следует соблюдать следующие этапы:

Сделать все необходимые чертежи и подготовить материалы.
Сделать раму для будущего вездехода.
Подготовить подвеску.
Монтировать колеса.
Установить двигатель.
Смонтировать систему проводки и освещения.

На последнем этапе проводится проверка устройства и устраняются все недостатки.

Выбор двигателя

При выборе двигателя нужно учитывать мощность устройства и его размеры.

Могут быть использованы следующие виды двигателей:

двигатель от мотоцикла – применяется, если конструируется небольшое средство на одного человека. Однако многие рыболовы не советуют использовать такой вид двигателя, болотоход должен иметь возможность преодолевать большие нагрузки, с чем обычный мотоциклетный двигатель не справится;
автомобильный двигатель – применяется очень часто, особенно если это марка автомобиля «ЗАЗ». Устройства имеют высокий уровень мощности и тяговых способностей, что позволяет применять болотоход даже в экстремальных условиях;
двигатель от мотоблока или небольшого трактора. Является частым случаем, так как такие устройства отвечают всем необходимым условиям.

Полезно знать! Среди двигателей часто применяется именно автомобильный, так как его проще приобрести в подержанном состоянии. Использование подержанного двигателя возможно, если перед этим устройство прошло капитальный ремонт.

Ходовая часть

При монтаже ходовой части важно подобрать качество метала и соблюсти все мелочи, которые будут влиять на комфорт передвижения и длительность эксплуатации. Изготавливается ходовая часть с использованием уголков, листов прочного металла

Также в конструкции могут быть использованы металлические трубы. Используются сцепные рамы, однако многие рыболовы применяют рамы из старых транспортных средств, меняя их конструкцию по своему усмотрению.

Гусеница или шины

Чаще на самодельные болотоходы устанавливают шины, это связано с легким монтажом и доступностью деталей. Влияющие на выбор факторы:

Гусеницы — более сложный тип конструкции, однако имеют больше преимуществ при перемещении в труднодоступных местах. К минусам можно отнести большой расход топлива у гусеничных машин. Все детали придется собирать вручную, т.к. на заводах такие ходовые части практически не выпускаются.
Болотоходы на шинах низкого давления — более реалистичный и выполнимый вариант. Времени и средств на сборку тратится меньше, такая ходовая часть технически проще, не возникает проблем с приобретением запасных элементов.

При выборе гусениц или шин каждый пользователь индивидуально рассматривает данный вид вопроса. Гусеницы являются более сложным видом конструкции, однако в процессе перемещения по непроходимым местам имеют большее преимущество, нежели шины.

Шины для болотохода используются намного чаще, связано это с доступностью детали и более простым монтажом.

Как изготовить колеса для болотохода своими руками

Нужно подготовить покрышки от грузового транспорта. Их следует вымыть и просушить. Дальнейшие действия:

Сделать надрез и вытянуть проволочный корд с помощью пассатижей. Белым маркером нанести рисунок (орнамент «елочка»).
Строительным ножом сделать надрезы по периметру рисунка. Ободрать отслоившуюся резину, используя лебедку.
Отшлифовать поверхность получившейся камеры.
Для создания шинного каркаса сварить диски с пластинами, отшлифовать. Надеть на каркас камеру, подкачать.

Как сделать прицеп для болотохода

Изготовление прицепа позволит перемещать грузы. Для этой цели подойдет простая конструкция. Ее можно собрать из металлического уголка, подойдут и элементы с мотоблока. Для фиксации используется сквозной штырь с нижним замком.

Источники

https://SpecMahina.ru/vezdehod/samodelnye-na-gusenitsah-i-shinah.html
https://TraktoraMira.ru/vezdehody/samodelnyj-gusenichnyj-vezdehod.html
https://grifon-kamaz.ru/zapchasti/samodelnyj-vezdehod-na-gusenitsah.html
https://activefisher.net/kak-sdelat-bolotohod-svoimi-rukami-process-izgotovlenia-certezi/
https://EasyTravelling.ru/vsya-ryba/chertezhi-bolotohoda.html
https://bagorik.ru/aksessuari/bolotoxod-svoimi-rukami.html
https://SpecMahina.ru/vezdehod/kak-sdelat-bolotohod-na-gusenitsah-ili-shinah-nizkogo-davleniya.html

Особенности МАЗ-543М

В 1976 году появилась новая, самая популярная модификация МАЗ-543. Прототип модели, которая была названа МАЗ-543М, проходил испытания в течение 2-х лет. Данный автомобиль был принят на вооружение сразу же после своего дебюта. Данная модификация стала самой удачной в семействе МАЗ-543. Её рама была самой длинной в классе, а грузоподъёмность автомобиля была повышена до 22,2 тонн. Самое интересное в этой модели было то, что все узлы и агрегаты были абсолютно идентичны узлам других моделей семейства МАЗ-543.

Самые мощные советские пусковые системы, зенитные пусковые системы и различные артиллерийские комплексы устанавливались именно на шасси МАЗ-543М. Также на это шасси устанавливались различные специальные надстройки. За всё время выпуска модификации МАЗ-543М было выпущено более 4 500 единиц автомобилей.

Большой интерес представляет перечень специфических средств обеспечения, установленных на шасси МАЗ-543М:

Передвижные общежития, предназначенные для проживания 24 человек. В данных комплексах имеются системы вентиляции, микроклимата, водоснабжения, связи, микроклимата и отопления;
Передвижные столовые для боевых расчётов.

Данные автомобили использовались в отдалённых районах СССР, где не было населённых пунктов и мест для проживания.

В 1986 году лицензия на сборку МАЗ-543 была продана китайской компании Wanshan, которая выпускает их до сих пор.

Технические характеристики МАЗ-543

При проектировании МАЗ-543 было применено немало оригинальных конструкторских решений:

Оригинальная рама состояла из 2-х гнутых лонжеронов повышенной упругости. Для её производства использовались технологии сварки и клёпки;
Для того, чтобы обеспечить необходимую плавность хода, была выбрана независимая подвеска рычажно-торсионного типа;
Весьма оригинальной была и трансмиссия. Четырёхступенчатая гидромеханическая КПП позволяла переключать передачи без разрыва мощности;
Проходимость машине обеспечивали 8 ведущих колёс, каждое из которых имело систему автоматической подкачки. За счёт регулировки давления в шинах, можно было добиться высоких показателей проходимости даже на самых сложных участках бездорожья;
Танковый двигатель Д-12А-525 обеспечивал автомобиль необходимым запасом мощности. Объём этого 12-цилиндрового 525 сильного движка составлял 38 880 литров;
Автомобиль имел 2 топливных бака ёмкостью по 250 литров каждый. Имелся также дополнительный бак из алюминия на 180 литров. Расход топлива мог составлять от 80 до 120 литров на 100 км;
Грузоподъёмность шасси составила 19,1 тонн, причем собственный вес автомобиля был около 20 тонн, в зависимости от модификации.

Габариты шасси МАЗ-543 были продиктованы размерами ракеты и пусковой установки, поэтому они были заранее обозначены в техническом задании:

Длина МАЗ-543 была 11 265 мм;
Высота – 2 900 мм;
Ширина – 3 050 мм.

Эксплуатация военной техники

К управлению таким огромным транспортным средством допускаются водители, прошедшие соответствующее обучение. Прежде всего, необходима сдача экзаменов на знание тех. части, техники безопасности и, конечно же, само вождение. Вообще стандартный экипаж машины состоит из двух человек, поэтому нужно действовать сообща.

Новая техника обязательно обкатывается. Сначала через 1000 км. пробега проводится первое техническое обслуживание. Далее через две тысячи километров проводится замена масла.

Перед тем как запустить двигатель, водитель прокачивает систему смазки с помощью специального насоса (давление до 2,5 атм) не более одной минуты. Если температура ниже 5 градусов, двигатель перед запуском обязательно подогревается: для этого имеется специальная система подогрева.

После остановки двигателя повторный запуск допускается только через 30 минут. После мойки при низких температурах силовая установка запускается для выведения воды из турбины.

Было так, что транспортное средство стояло без дела продолжительное время при температуре окружающей среды менее 15 градусов. Тогда гидромеханическая КПП с повышенной передачей самостоятельно отключалась.

Стоит заметить, что задняя скорость включается только после полной остановки. При езде по твердому покрытию и сухому грунту включается повышенная передача, а в условиях бездорожья пониженная.

При остановке на уклоне более 7 градусов дополнительно к ручному тормозу используется привод главного цилиндра тормозной системы. Стоянка не должна превышать 4 часа, в противном случае устанавливаются противооткатные упоры под колеса.

Основные модификации

На сегодня существует две основные модели и несколько мелкосерийных вариантов исполнения.

МАЗ 543 А

В 1963 году была представлена первая модернизированная версия МАЗ 543А, с незначительно увеличенной до 19,4 т. грузоподъемностью. Немного позже, а именно с 1966 года на основе модификации А (гостиница) стали выпускать разные вариации военной техники.

Как таковых отличительных особенностей от базовой модели не так много. Первое, что можно заметить — сдвинутые вперед кабины. Это позволило добиться увеличения полезной длины рамы до 7000 мм.

Нужно сказать, что производство этой версии было массовым и протянулось вплоть до начала 2000-х годов. Всего с конвейера сошло не более 2500 штук.

В основном транспортные средства служили ракетоносцами для перевозки ракетного вооружения и всевозможного оборудования. Вообще, шасси было универсальным и предназначалось для установки надстроек самых разных типов.

МАЗ 543 М

Золотая середина всей линейки 543, лучшая модификация, создана в 1974 году. В отличие от своих предшественников этот автомобиль имел только одну кабину с левой стороны. Грузоподъемность была самой большой, она составляла без учета веса самого автомобиля до 22200 кг.

В целом серьезных конструктивных модификаций не наблюдалось. На базе МАЗ 543 М выпускалось и создается до сих пор самое грозное вооружение и всевозможные дополнительные надстройки. Это СЗО «Смерч», ЗРК С-300 и т. д.

За все время завод выпустил не менее 4,5 тысяч штук серии М. С развалом СССР серийный выпуск был остановлен. Оставалось только производство незначительных партий по заказу государства. К 2005 году количество сошедших с конвейера сошло в общей сложности 11000 всех возможных вариаций на базе 543-го семейства.

На шасси был разработан в 90-м году военный грузовой автомобиль с цельнометаллическим кузовом МАЗ 7930, на который устанавливается более мощный двигатель (500 л. с.). Запуск серийного производства версии, получившей название МЗКТ 7930, не остановил даже факт распада СССР. Выпуск продолжается и по сей день.

Мелкосерийные модификации

За более чем 50 лет истории этой модели выпускались различные модификации в ограниченном количестве. Серийный выпуск налажен не был, т. к. необходимости в этом не было.

Например, МАЗ 543 Б был предназначен для транспортировки усовершенствованной ракетной установки 9К72. Для массовой серии М, основой послужила опытный образец серии В.

Для хозяйственных нужд и тылового обеспечения выпускались модификации с индексом П. Это были учебные и пожарные автомобили или модели для перевозки прицепов и тяжелых орудий артиллерии. Всего около 250 штук.

Нередко в составе автопоезда из двухосных тягачей МАЗ 5433 и серийного номера 8385 можно встретить бортовой модуль МАЗ 543 7310 и некоторые другие модели.

Незначительная партия МАЗ 543 Ураган была спроектирована также для пожарных служб. Этих гигантов и сегодня можно встретить на взлетных площадках стран СНГ. Пожарная техника оснащалась емкостью для воды объемом 12 тысяч литров и цистерной с пенообразователем на 900 литров.

Такие машины были незаменимы для ликвидации возгораний на таких объектах. Главный минус всех автомобилей этой серии в большом расходе топлива. Если первые модели «кушали» до 100 литров на 100 километров, то современные версии расходуют до 125 литров на то же расстояние.

Технические характеристики[править | править код]

Грузоподъёмность: 20000 кг
Допустимая масса прицепа: 25000 кг
Собственная масса: 23000 кг
Полная масса: 43300 кг
Габаритные размеры, мм:
- длина: 11657
- ширина: 3050
- высота: 2900
База: 2200+3300+2200 мм
Колея: 2375 мм
Дорожный просвет: 400 мм
Радиус поворота: 13500 мм
Максимальная скорость: 60 км/ч
Тормозной путь со скорости 40 км/ч: 21 м
Двигатель: Д12А-525А, дизельный, V-образный, 12-цилиндровый
Рабочий объём: 38,8 л
Максимальная мощность: 525 л. с. (386,1 кВт) при 2000 об/мин.
Максимальный крутящий момент: 225 кгс·м (2206 Н·м) при 1400 об/мин.
Гидромеханическая передача:
- гидротрансформатор: четырёхколёсный, одноступенчатый
- коробка передач: трёхступенчатая, планетарная с ручным управлением переключения передач
Раздаточная коробка: механическая, двухступенчатая с межосевым дифференциалом
Колесная передача: планетарная
Передаточные числа:
- коробки передач: I-3,2; II-1,8; III-1,0; задний ход-1,6
- раздаточной коробки: I-1,88; II-1,0
- колесной передачи: 5,1
Подвеска: торсионная, независимая всех колёс
Размер шин: 1500×600—635
Платформа: с пятью откидными металлическими бортами
Внутренние размеры платформы: 7222×2848×707
Погрузочная высота: 1850 мм

Аэродромный пожарный автомобиль АА-60(7310)-160А на шасси МАЗ-7310, аэропорт в Киргизии
РСЗО «Смерч» на шасси МАЗ-543М
Ракетно-пусковая установка SCUD-2 (Скад-2) в Афганистане
ТЗМ 5Т92 на шасси МАЗ-543М противоракетного комплекса А-135.

Неожиданное решение по выбору компоновки кабины МАЗ-543

Новый ракетный комплекс, получивший название «Темп-с», имел очень длинную ракету (12 380 мм), поэтому длины шасси явно не хватало. Было принято решение сделать специальную выемку посередине кабины, но реализовать это не удалось. Так как оставалось только удлинять раму, главный конструктор Шапошников принял весьма смелое и неординарное решение – разделить большую кабину на две изолированных, между которыми размещалась головная часть ракеты.

Хотя сразу же нашлось множество скептиков, утверждавших, что недопустимо использовать для кабины материал, напоминающий пластик, проведённые испытания кабины доказали обратное. Во время проведения испытаний под ударной нагрузкой развалился испытательный стенд, а сама кабина уцелела.

Специально для кабины были разработаны навесные бронепластины. Так как МАЗ-543 должен был в обязательном порядке вписываться в железнодорожный формат, кабины получили по 2 места каждая, причём места располагались не в ряд, а друг за другом.

Особенности конструкции

В основе конструкции лежит стальная рама, изготовленная из штампованных элементов. Соединение узлов происходит с помощью заклёпок и точечной сварки. Боковые части выполнены из Z-образных элементов и лонжеронов, изготовленных из листовой стали. В передней и задней части корпуса установлены буксировочные зацепы с пружинными демпферами.

Модель получила 12-и цилиндровый, V-образный двигатель Д12А-525А мощностью 525 лошадиных сил. Особенностью ДВС по праву можно назвать использование двух входных выпускных клапанов в каждом цилиндре. Вездеходы «Ураган» комплектовались аналогичным двигателем.

Оснащён двумя баками для дизельного топлива, суммарным объёмом в 520 литров. Для подачи горючего используется плунжерный насос. Специальное предохранительное устройство отключает подачу топлива при низком давлении масла. Рубашки охлаждения на выпускных коллекторах помогают ускорить прогрев двигателя. Автономный электрический обогреватель помогает запуску двигателя при сильных заморозках.

С двигателем соединён гидравлический трансформатор, который способен работать в качестве гидравлической муфты. Механизм блокировки колёс выполнен с использованием электропривода. Крутящий момент передаётся на планетарную, трёхступенчатую коробку передач, оснащённую дополнительной передачей заднего хода.

Момент вращения между осями распределяет раздаточная коробка, умеющая работать с прямой и пониженной скоростью. За переключение передач отвечает пневмопривод. Редуктор способен блокировать межосевой дифференциал. Главная пара на ведущих мостах коническая, оснащена планетарной колёсной передачей. Проходные редукторы оснащены дополнительной парой шестерён для привода межосевого дифференциала. Соединение всех редукторов идёт через карданные передачи.

Передняя подвеска строится на применении индивидуальных торсионов и рычагов и гидравлической подвески двустороннего действия. Продольное расположение упругих валов, по два на каждом переднем колесе. Задние колёса оснащены балансирной подвеской, без использования рессор. В качестве тормозной системы применяется связка из пневматического и гидравлического оборудования, барабанного типа.

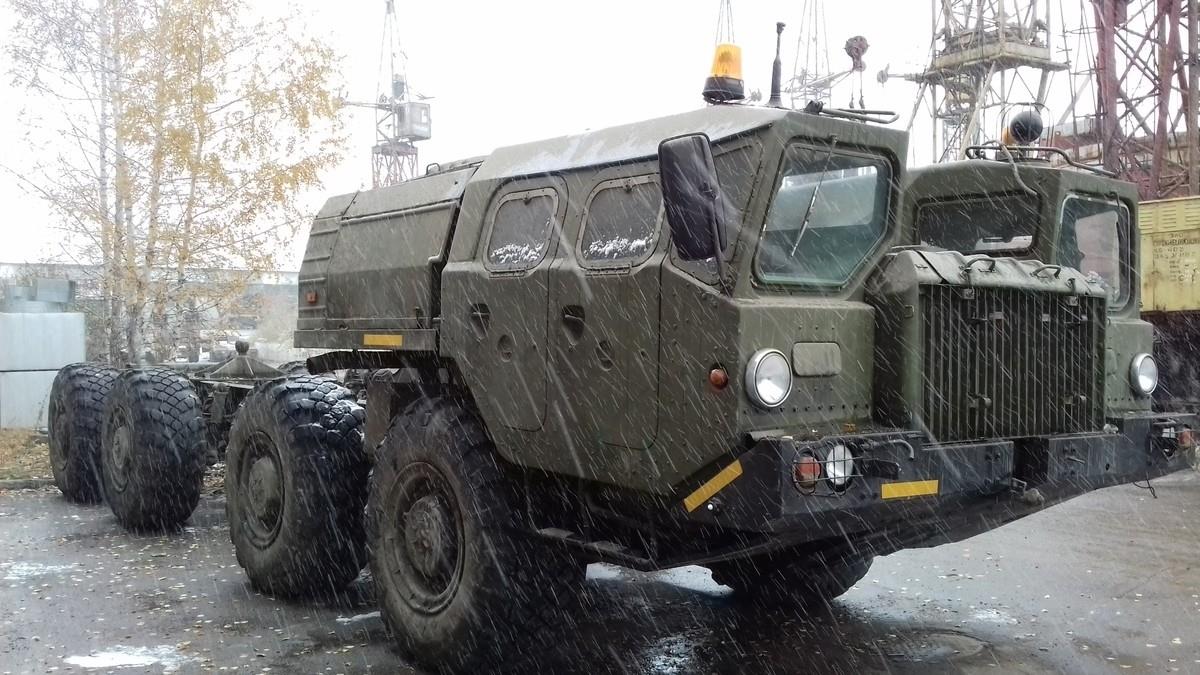

Кабина – первое за что цепляется взгляд при виде МАЗ-543. Четырёхместная, двойная, ветровые стёкла наклонены в обратную сторону. Выполнена из полиэфирной смолы. Посередине размещена крышка моторного отсека. Слева и справа от него находятся две половины кабины, в каждой по два посадочных места. Причиной такого нестандартного расположения кабины послужила выдающаяся длина ракетного комплекса «Темп-С». После разделения кабины надвое, на образовавшемся посередине ложе размещалась передняя часть боеголовки. Несмотря на близко расположенный мощный двигатель, шум в салоне, благодаря повышенной звукоизоляции, не превышает 85 децибел.

Семейство МАЗ-543

Этот транспорт разрабатывался на базе 537-й версии, получив улучшенные агрегаты, надежную колёсную базу и новую кабину. Дизельный двигатель развивал 525 лошадиных сил. Коробка имела три передачи и дополнялась автоматической трансмиссией. Для улучшения проходимости была добавлена дистанционная система контроля давления в шинах.

543 семейство было состояло из трех основных моделей: 543, 543А и 543М. Отличительной особенностью тягачей было расположение кабины с обратным наклоном стёкол: она была двойного исполнения (правая и левая). Длина колёсной базы составляла 7,7 метров, при максимальной загруженности авто развивало скорость до 60 км/ч. На 100 километров уходило 100 литров дизтоплива.

МАЗ-543

Шасси МАЗ-543 — первая версия серии с грузоподъёмностью 19,1 тонн. После удачных тестов в 1962 году массовое производство машины начали только в 1965. Кабины были изолированы друг от друга, между ними находился моторный отсек, в каждой из них располагалось по 2 человека. На свет было выпущено чуть больше 1600 машин этой версии.

Народная армия ГДР использовала это шасси в качестве мобильных ремонтно-эвакуационных модулей. На машину монтировали крытый тентом кузов, в котором могли перевозить необходимое оборудование и специалистов, защищая от плохих погодных условий.

Первые годы на этот транспорт планировали устанавливать только ракетные комплексы. Первым стал опытный образец «Темп» в 1960 году. Затем установили пусковую установку 9П117 нового комплекса 9К72. После этого приняли решение устанавливать самое разнообразное военное оборудование.

МАЗ-543А

В 1963 году было представлено шасси МАЗ-543А, грузоподъёмность которого была увеличена до 19,4 тонн. Первые экземпляры отправляли в Волгоград для оснащения ракетным комплексом «Темп-С». В 1966 году, после старта промышленного производства, на модели А стали монтировать армейские кузова и надстройки. В 1968 году стартовало серийное производство этой модификации тягача.

Отличий от базовой версии у варианта А было немного. К основным относят смещение кабин вперёд, благодаря чему увеличили рабочую часть рамы до 7 метров. Производство этой машины закончили в середине «нулевых» годов, за всё время было выпущено более 2,6 тысяч экземпляров.

Основное назначение авто была транспортировка ракетных установок «Темп». Кроме этого, перевозилось необходимое для заряжания комплекса оборудование. Реже на шасси устанавливали систему залпового огня «Смерч». Машина была универсальной, для неё использовали надстройки любого типа, создавая передвижные командные пункты, радиолокационные станции, полевые гостиницы для солдат и т.д.

МАЗ-543М

Самое лучшее шасси МАЗ-543М, которое стало основной всей серии, было разработано в 1974 году. От двух предшественников его отличало наличие одной кабины слева и увеличенная грузоподъёмность (22,2 тонн). Основная конструкция изменениями подвергнута не была.

Эта модель вошла в историю надолго. Её оснащали современным и мощным вооружением, а также многочисленными военными надстройками. Транспорт перевозил боевую установку «Смерч», береговой комплекс «Берег», ракетный комплекс «Рубеж», несколько типов зенитных установок С-300 и многое другое.

На свет было выпущено 4,5 тысячи экземпляров шасси МАЗ-543М. В годы распада СССР серийный выпуск пришлось остановить, но Минский автомобильный завод продолжал выпуск небольших партий по государственным заказам. К середине 2000-х годов было собрано свыше 11 тысяч экземпляров всего семейства.

В 1990 году на базе 543-й версии был разработан грузовик МАЗ-7930, который отличался от аналога 12-цилиндровым двигателем на 500 лошадиных сил и цельнометаллическим кузовом. Несмотря на распад Союза, в 1994 году опытные образцы этой версии прошли необходимые испытания и были запущены на конвейер под названием МЗКТ-7390. Данный транспорт используется армией России для установки различного вооружения и модулей.
