Тактико-технические характеристики анр-40-1500(433112)35вр

Технические характеристи КамАЗ 4310

Технические характеристики

Модель	КамАЗ-43101	КамАЗ-43105 КамАЗ-43106
Грузоподъемность, кг	6000	7000
Снаряженная масса, кг	8745	8230
В том числе:
— на переднюю ось	4315	4280
— на тележку	4430	3950
Полная масса с учетом дополнительного снаряжения, кг	15205	15635
В том числе:
— на переднюю ось	5020	5235
— на тележку	10185	10400
Допустимая масса прицепа, кг
— по дорогам с твердым покрытием	10000	11500
— по видам дорог	7000	7000
Максимальная скорость автомобиля, км/ч	85	85
— То же, автопоезда	80	80
Время разгона автомобиля до 60 км/ч, с	35	35
Макс, угол преодолеваемого автомобилем подъема, град	31	31
— То же, автопоездом	20	20
Выбег автомобиля с 50 км/ч, м	600	600
Тормозной путь автомобиля с 40 км/ч, м	17,2	17,2
— То же, автопоезда	18,4	18,4
Контрольный расход топлива автомобиля при 60 км/ч, л/100 км	30,0	31,0
— То же, автопоезда	37,0	40,0
Глубина преодолеваемого брода с твердым дном при номинальном давлении в шинах, м:
— без подготовки	0,8	0,8
— с предварительной подготовкой продолжительностью не более 15 мин	1,5	0,81
Радиус поворота, м:
— по внешнему колесу	10,5	10,5
— габаритный	11,3	11,3

Двигательные установки

На КамАЗ-4310 устанавливали двигатель КамАЗ-740.10, мощностью 210 лошадей. Позже для моделей КамАЗ-43101 и КамАЗ-43106 предусматривался модифицированный вариант КамАЗ-740.20, мощностью 220 лошадиных сил. Масса двигателя — 740 кг.Расход Топлива На 100 км КамАЗ-4310 расходует 31 л горючего. Грузовик имеет два топливных бака объемом по 125 л. Запас хода техники составляет 830 км.

Трансмиссия

Устанавливалась механическая 5-ступенчатая коробка переключения передач с синхронизаторами на 2-й, 3-й, 4-й и 5-й передачах. Передаточные числа: I — 7,82; II — 4,03; III — 2,50; IV — 1,53; V — 1,0; ЗХ — 7,38. Масса КПП — 250 кг. Раздаточная коробка — с двухступенчатым редуктором и цилиндрическим блокируемым межосевым дифференциалом планетарного типа, распределяющий крутящий момент между постоянно подлюченными передним мостом и задними в пропорции 1:2. Передаточные числа: I — 1,692; II — 0,917. Управление раздаточной коробкой — дистанционное с электропневматическим приводом переключения. Отбор мощности от раздаточной коробки — до 60 л.с. Масса раздаточной коробки с КОМом — 210 кг;

Мосты и карданные валы

Все мосты КамАЗ 4310 — ведущие.

Автомобиль имеет четыре карданных вала: — промежуточный (38 кг), — привода среднего моста (23 кг), — привода заднего моста (19 кг), — привода переднего моста (23 кг).

Главная передача ведущих мостов — двойная: пара конических шестерен со спиральным зубом и пара цилиндрических косозубых шестерен; передаточное число 7,22.

В переднем приводе были применены не шариковые шарниры, а хорошо зарекомендовавшие себя дисковые шарниры равных угловых скоростей (сухариковые).

Масса переднего моста — 640 кг, заднего моста — 543 кг, среднего моста — 552кг.

Подвеска

Передняя — на полуэллиптических рессорах, с амортизаторами, с задними скользящими концами рессор. Задняя — балансирная, на полуэллиптических рессорах, с реактивными штангами, концы рессор — скользящие.

Рулевое управление

Рулевое управление с гидроусилителем, представляет собой винт с шариковой гайкой и поршень-рейку, соедниненная с зубчатым сектором вала сошки. Передаточное число рулевого механизма — 20.

Тормозная система

Устройство с барабанными механизами (диаметр барабана 400 мм, ширина накладок 140 мм, разжим — кулачковый). Привод тормоза — пневматический, двухконтурный.

Стояночный тормоз — на тормоза тележки от пружинных энергоаккумуляторов, привод — пневматический.

Запасной тормоз — совмещен со стояночным. Вспомогательный тормоз — моторный замедлитель с пневматическим приводом.

Привод тормозов прицепа — комбинированный (двух- и однопроводный). Пневматический привод тормозов оборудован термодинамической осушкой сжатого воздуха.

Лебедка

Лебедка барабанного типа с червячным редуктором и ленточным тормозом. Приводится в действие от КОМ — коробки отбора мощности на раздаточной коробке. Длина троса 75-83 метра.

Запчасти КамАЗ-4310 КамАЗ-5490 КПП КПП ZF Раздаточные коробки Редукторы

Покупайте запчасти у нас :

Комплектуем заявки любой сложности, конкурентные цены, система скидок от объема.

Мы даем понятную гарантию качества запчастей от производителей

Оперативная доставка по России

Звоните по телефону , или напишите на Потребуется информация: модель авто, год выпуска, модель агрегата, класс Евро.

Конкуренты КАМАЗ-4310

Автомобиль имеет большой внедорожный потенциал и универсальное шасси, позволяющее модифицировать его в лесовозы, самосвалы, сортиментовозы, седельные тягачи и другие виды автотехники. Это объясняет небольшое число конкурентов у грузовика. К ним можно отнести более современные модели Камского автозавода (КАМАЗ-43118-50, КАМАЗ-5350-66), а также отдельные версии российских конкурентов, например, Урал-4320.

Зарубежные аналоги со схожими характеристиками проигрывают российскому грузовику в цене и стоимости технического обслуживания.

Источник

Конструктивные особенности рукавного автомобиля

Рассмотрим особенности устройства пожарных рукавных автомобилей на примере модели АР-2(131)133.

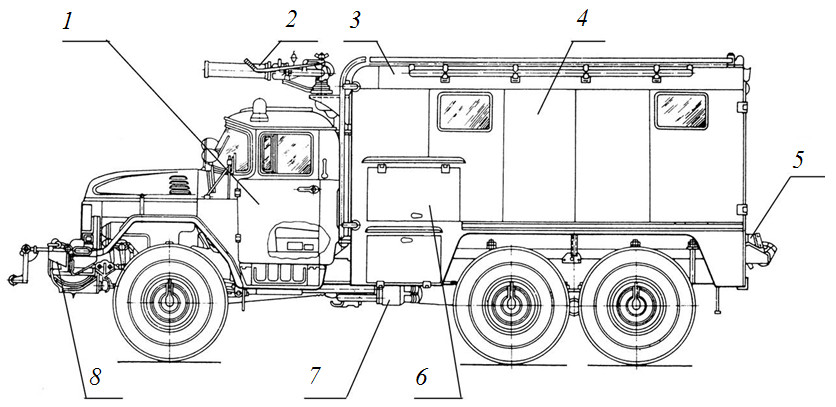

Автомобиль пожарный рукавный АР-2(131) мод. 133

1 – кабина; 2 – лафетный ствол; 3 – корзина; 4 – кузов; 5 – механизм погрузки скаток рукавов; 6 – отсеки с ПТВ; 7 – газовая сирена; 8 – механизм скатки рукавов

На бампере автомобиля установлена лебедка, предназначенная для оказания помощи автомобилям, застрявшим в пути, и самовыталкивания. Лебедка потребляет мощность около 22 кВт. Ее привод осуществляется от коробки отбора мощности с помощью двух карданных валов и промежуточной опоры. От вала барабана лебедки осуществляется привод к специальному механизму для скатывания рукавов в скатки. Одновременно с помощью двух съемных приспособлений 8 (по обе стороны автомобиля) скатываются два рукава.

За трехместной кабиной 1 водителя установлен лафетный ствол 2. Подводящий трубопровод к нему выведен на правую сторону и закрыт заглушкой. Таким образом, после прокладки рукавной линии лафетным стволом можно тушить пожар. На некоторых АР имеются только переносные лафетные стволы.

На крыше кузова 4 откидные поручни образуют корзину 3, в которой после пожара может перевозиться часть пожарных рукавов.

Для хранения ПТВ в кузове предусмотрены ящики в отсеке 6. Два ящика находятся еще в задней части кузова. Сзади кузов закрыт двухстворчатыми дверями. Двери задних ящиков в открытом положении образуют площадку для укладки рукавов и подъема внутрь кузова.

Кузов оборудован быстросъемными стойками, которые образуют вертикальные симметричные секции для укладки рукавов.

Рукава соединяют и укладывают в секции «гармошкой». При движении АР и открытых дверях легко осуществляется прокладка рукавных линий.

Вентиляция уложенных в кузов рукавов осуществляется через четыре специальных отверстия в полу, закрываемых крышками, а также через дверной проем или люк крыши.

АР оборудован устройством 5 для загрузки скаток рукавов в кузов и газовой сиреной 7.

АР укомплектовывается различным оборудованием и инструментом. К ним относятся: зажимы рукавные, прожектор, катушки к нему и тренога, лампа паяльная и другое оборудование. Все оборудование и инструмент размещены в кабине водителя, в ящиках 6 кузова

Конструктивные особенности кабины

Рассматриваемый грузовой автомобиль комплектуется лицензионной Мерседесовской кабиной, которая в базовой версии не имеет спального места. Она монтируется на 4-точечной пневмоподвеске, используемой для оснащения Mercedes-Benz Axor.

Кабина, устанавливаемая на все новинки Камского автозавода с 2010-го года, отличается высоким уровнем комфорта, и может иметь высокую или низкую крышу. Оригинальная конструкция подвески положительно сказывается на плавности хода, одновременно с этим препятствуя раскачиванию кабины и снижая вибрации во время езды.

Положение кабины, а именно её высота, удерживается на постоянном уровне, на который не влияет степень загрузки транспортного средства. Водительское кресло также снабжено «пневматикой» и боковой поддержкой.

Положение всех сидений в салоне можно регулировать, для чего предусмотрено четыре уровня регулировки. Такое решение, в купе с подвеской самой кабины, и обеспечивает высокий уровень комфорта.

Удобной для водителя является и функция регулировки рулевой колонка по наклону и высоте, реализованная за счет пневматического управления. Руль же снабжен современным гидравлическим усилителем.

Модернизация кабины грузовика коснулось и её внутренней отделки. Так, качество используемых материалов ощутимо выросло, а пластиковые панели приобрели мягкость и податливость. Дизайн панели приборов стал более современным. а сама она получила антибликовое стекло.

Индикаторы, датчики и экран, которые на ней размещены, информативны и легко читаемы, что позволяет оператору считывать нужные данные о состоянии авто, не отрываясь от вождения.

Пластиковые ручки от дверей кабины получили новые интегрированные замки, а также защиту, реализованную в виде дефлекторов. По бокам кабины установлены обтекатели, которые предназначены для уменьшения воздушных завихрений, и предотвращения загрязнения зеркал заднего вида.

Последние отличаются новыми кронштейнами, где крепятся основные, бордюрные, подкатные и сферические зеркала, что гарантирует максимально возможный обзор.

Преобразилась и оптика автомобиля. Головные фары, «поворотники» и «габариты» теперь формируют единый блок, обеспечивающий отличную обзорность и видимость. Тройка стеклоочистителей гарантирует чистоту лобового монолитного стекла.

Новая кабина, в отличие от своей предшественницы, имеет литой пластиковый (а не стальной) отбойник. Подножки снабдили специальными накладками, которые предотвращают скольжение, обеспечивая безопасный подъем водителя и пассажира, независимо от погодных условий.

Назначение аэродромного автомобиля

Пожарные аэродромные автомобили предназначены для для пожарно-спасательной службы на стартовой полосе аэродромов. Они обеспечивают тушение пожаров в самолётах и вертолётах, проведение работ по эвакуации пассажиров и членов экипажа из самолётов, потерпевших аварию, а также тушение пожаров на объектах в районе аэропортов.

К уровню противопожарной защиты аэродромов предъявляют ряд специфических требований. Они обусловлены, прежде всего, необходимостью спасания людей при авариях воздушных судов и тушению пожаров на них. На аэродромах возникает потребность тушения горящего разлитого топлива как под фюзеляжами самолетов, так и на взлетно-посадочной полосе (ВПП) и вне ее. Иногда появляется необходимость покрытия ВПП слоем воздушно-механической пены для облегчения посадки самолетов, терпящих бедствие.

Аэродромы гражданской авиации, в зависимости от габаритных размеров эксплуатируемых судов и интенсивности взлетов и посадок на них летательных аппаратов, разделяются на 9 категорий.

Для обеспечения пожарной безопасности на аэродромах должно быть по одному пожарному автомобилю с запасом огнетушащих веществ до 8 т (на аэродроме 9-й категории – 2 таких автомобиля). На аэродромах более 1-4 категории должно быть еще от 1 до 3 пожарных автомобилей с запасом огнетушащих веществ более 8 т.

В зависимости от категории аэродрома пожарные автомобили должны обеспечивать подачу огнетушащих веществ в количестве от 6 до 220 л/с.

Расположение аварийно-спасательных станций на аэродромах и требования к техническим характеристикам аэродромных пожарных автомобилей требуют развертывания в течение не более трех минут. При этом следует исходить из того, что до 30 % всех аварий с летательными аппаратами происходит на ВПП; до 30 % – вне ее, а около 16 % – за пределами ВПП.

Схема распределения аварий с самолетами, относительно ВПП

По требованию международной организации гражданской авиации (ИКАО) аэродромные ПА должны развивать скорость более 100 км/ч, а разгон до 80 км/ч должен осуществляться за время 40-45 с.

Тушение пожаров на аэродромах осуществляется только огнетушащими веществами, которые содержатся в цистернах пожарных автомобилей. Поэтому аэродромные пожарные автомобили создаются на шасси большой грузоподъемности.

Необходимость движения на взлетно-посадочной полосе и вне ее требует, чтобы использовались полноприводные шасси с колесной формулой 6х6 или 8х8.

Задачи по тушению пожаров характеризуются узким диапазоном работ, поэтому численность боевых расчетов на них невелика – 3-4 человека, включая водителя.

Для тушения пожаров или покрытия пеной ВПП требуется большой расход огнетушащих веществ, поэтому управляющая арматура водопенных коммуникаций оборудуется пневмо- или гидроэлектроприводом.

По назначению пожарные аэродромные автомобили разделяются на:

стартовые;
основные.

Стартовые пожарные автомобили находятся на дежурстве вблизи ВПП непрерывно. Они, как и дежурные пожарные автомобили, оборудованы подогревающими устройствами цистерны с водой, пенобака, насосного отсека. На них используются подогреватели типа ПДЖ-600 (теплопроизводительность до 25 МДж) или электроподогреватели. Общая мощность электроподогревателей достигает на некоторых машинах 12 кВт. Пожарные аэродромные автомобили имеют дополнительные средства тушения. Такими средствами могут быть переносные установки СЖБ-50, порошковые огнетушители ОП-100, углекислотные установки с запасом углекислоты в количестве 50 – 100 кг. Кроме обычной комплектации ПТВ, характерной для любого основного пожарного автомобиля общего применения, стартовые автомобили дополнительно вывозят специальный инструмент и оборудование, необходимое для проведения аварийно-спасательных работ и тушения пожаров на воздушных судах.

Основные пожарные автомобили (здесь речь идет именно о аэродромных пожарных автомобилях) располагаются в пожарной части и выезжают по сигналу тревоги. К ним относятся АА-60(7310)160.01 и АА-60(7310)220 на шасси повышенной проходимости МАЗ-7310, а также АА-15/80-100/3 (790912)ПМ-539 на шасси МЗКТ-790912.

Аэродромные пожарные автомобили укомплектованы пожарными напорными рукавами различных диаметров (по 4-6 шт.), всасывающими и напорно-всасывающими рукавами.

Для вскрытия фюзеляжа на машинах могут быть одна-две дисковые пилы ПДС-400.

АА-8-60(43118)

АА-12/6(63501)

AA 11.8-100 (RBI 39.700) «ПАНТЕРА»

Преимущества машины

Одним из главных преимуществ автомобиля КамАЗ-43114 является его высокая проходимость. Достигается она благодаря тому, что данная модель имеет три ведущих моста, с возможностью одновременной их блокировки. На все модели производитель дополнительно устанавливает лебедку. Эта деталь дает возможность машине передвигаться по полному бездорожью.

Каждый мост состоит из картера моста, главной передачи, дифференциала и полуосей

Кроме этого, автомобиль имеет целый ряд преимуществ:

КамАЗ 43114 — вездеход

шасси универсального и бортового КамАЗа-43114 имеет большой ресурс работы;
грузовик неприхотлив к погодным условиям, безотказно работает в суровые морозы и летний зной;
все установленные детали отличаются высокой прочностью, что позволяет использовать авто долгое время без дополнительного ремонта;
существует возможность установить на КамАЗ буровое оборудование, вахтовый вагон и т. п.;
низкая стоимость спецтехники по сравнению с зарубежными аналогами;
несмотря на свой большой вес, грузовик прост в управлении;
большой угол обзора из высокой кабины;
возможность проведения мелкого ремонта в «полевых» условиях.

На этом список преимуществ автомобиля КамАЗ-43114 не заканчивается. Согласно отзывам владельцев данного грузовика, он является одним из лучших в своем классе.

Это интересно: Особенности популярной модели КамАЗ-43118 и ее основных модификаций — выкладываем во всех подробностях

Устройство автомобиля КамАЗ 4310

Если брать техническое состояние, то для 80-х годов данный КамАЗ вездеход являлся самым отличным грузовым внедорожником, какой умел преодолеть большие помехи, и не боялся крутых подъемов и спусков, мог почти «переплыть» броды, по глубине какие достигали 1.5 метра. Серийный выпуск данной модели начался с января 1981 года, как раз, накануне 26-го съезда Коммунистической партии.

Само наименование показывает, что грузовая машина производилась на мощностях КамАЗ (Набережные Челны). Но немногие знают, что, в действительности КамАЗ-4310 обладает московскими корнями и разрабатывался конструкторским составом от объединения «ЗИЛ». Поручение разработать внедорожную машину инженерный состав принял в далеком 1960 году.

Спустя год утряслись технические составляющие, и на производство выделили 10 лет. За всю продолжительность работ над заказом на предприятиях ЗИЛа собрали около 12 прототипов возможного автомобиля КамАЗ. Интересно, что во время разработок нашли немалое число оригинальных технических внедрений, какие предоставили для инженерного состава ЗИЛа больше 50 авторских свидетельств.

Штатная комплектация грузовика получила совершенно новенький принцип работы ведущих мостов. Модель была оборудована приводом постоянного типа с 4 карданными валами. Штатная конфигурация была вместе с кузовом, который состоял из металлической базы, где был также тент и каркас. Грузовой автомобиль служил для транспортировки пассажиров и разных грузов повышенного тоннажа.

Модель КамАЗ-4310 умеет работать в разнотипных климатических широтах. Может выдерживать температуру от -45 до +50, поэтому является довольно востребованным во многих странах мира.

КАМАЗ-4310: Технические характеристики, Фото, Видео

КАМАЗ-4310 — основная модель грузового автомобиля увеличенной проходимости Камского автомобильного завода. Впервые сошла с конвейера в 1979 году, большая часть грузовиков собиралась для нужд армии СССР. Уже в базовом исполнении предлагалась с постоянным полным приводом. Комплектовалась цельнометаллическим кузовом, двигателями КАМАЗ-740.10/740.20 и четырьмя карданными валами.

Прочное шасси автомобиля в сочетании с колесной формулой 6х6 обеспечивает перевозку любых грузов даже в условиях бездорожья. Он способен преодолевать крутые спуски и подъемы, а также водные преграды глубиной до полутора метров. В дальнейшем различные версии КАМАЗ-4310 стали широко использоваться в хозяйственной деятельности.

Описание

Камаз-43101 — автомобиль типа «вездеход» с высоким уровнем проходимости и большой устойчивостью к бездорожью. Выпускается с 1979 года, производитель Камский завод автомобилей. В настоящее время можно купить множество моделей в хорошем состоянии, которые находились на консервации (например, стояли без эксплуатации в воинских частях или на военных базах).

Некоторые из них оснащены крановыми установками, бурильными платформами, лебедкой. Также доступны модели самосвала (как новые, так и б/у), с откидной платформой. У платформы откидываются борта, есть каркас и тент. Под заказ машины оснащались боковыми бортами с решетками, съемной скамейкой и выполняли перевозку людей. Доступна агрегация с прицепом 43101 — 2ПН-4М. Автомобили военного назначения были весьма востребованы в СССР, а также после распада союза, в дальнейшем использовались для работы на строительных площадках, на производствах.

Отличаются особенными ТТХ (тактико-техническими характеристиками), в народе известен под терминами лесовоз. Характеризуется хорошей грузоподъемностью, высокими проходными качествами, умеренным расходом топлива, качественной работой электрооборудования.

Особенности:

высокая посадка кабины (исключает попадание грязи в кабину);
присутствует «облегченная» версия кабины (стандартный размер) для регионов с тропическим климатом.

Это интересно: Исузу NQR75: технические характеристики, расход топлива, двигатель

О технических особенностях данной модели

В техническом отношении, модель КамАЗ-43114 является классическим представителем славного семейства грузовиков Камского автомобильного завода, с ярко выраженными внедорожными показателями «в придачу».

Штатной грузоподъёмностью бортового грузовика и универсального шасси КамАЗа-43114 считается, по данным производителя, 6-8 тонн. Если автомашина используется в качестве тягача автопоезда, то она может буксировать до 27 с половиной тонн груза. Общий объём «штатного» кузова, которым оснащается бортовая модификация, составляет 17,6 кубических метров.

Кран-манипулятор на шасси на шасси КамАЗ-43114

Двигатель КамАЗ-43114

Дизельный мотор, которым оснащаются КамАЗы-43114, является хорошо известным и многократно проверенным – достаточно простым, надёжным и неприхотливым силовым агрегатом марки КамАЗ-740.31-240. Данный мотор отличается немалой эффективностью, солидным запасом моторесурса, отличными показателями ремонтопригодности и долговечности. Он представляет собою V-образный восьмицилиндровый дизель, оснащённый системой турбонаддува, с промежуточным охлаждением наддувочного воздуха.

Некоторые показатели двигателя КамАЗ-740.31-240 в цифрах

Рабочий объём 740-го дизеля – 10,85 литров;
Номинальная мощность – 240 лошадиных сил, иначе 176 кВт.
Максимальный полезный крутящий момент – 912 Нм (93 кгсм);
при частоте вращения коленвала – 1100–1500 оборотов в минуту;
Диаметр цилиндра и ход поршня – 120/120 мм;
Степень сжатия – 16,5;
Вместимость топливных баков – 170 и +125 литров. Возможны ещё варианты: один бак на 210 литров, и даже 2 бака 210+210 литров.
Показатель штатного расхода солярки – 35-36 литров на 100км.

КамАЗ-43114 обладает солидным запасом хода. В первом варианте (с двумя топливными баками на 170 и 125 литров) он составляет порядка 930-ти километров.

740-й мотор устанавливается в комплекте с экраном шумовой изоляции, оснащается системой предпускового подогрева.

Трансмиссия, ходовая часть

Дизель этот работает в связке с десяти-ступенчатой КамАЗовской коробкой передач 152-й либо 154-й модели, с системами блокировки межосевого дифференциала и пневмоуправляемыми раздаточными механизмами. Двухступенчатая раздаточная коробка оснащена межосевым дифференциалом, блокируемым. Привод передних колёс является постоянным, неотключаемым. Привод задних мостов – последовательным, проходным.

Грузовики КамАЗ-43114 комплектуются фрикционным, сухим, двухдисковым сцеплением типа КамАЗ-6522; оснащённым гидравлическим приводом с пневмоусилителем.

На КамАЗах-43114 используются тормоза с пневматическим приводом, при этом диаметр каждого тормозного барабана составляет 400 мм, ширина тормозных накладок – 140 мм, а суммарная площадь тормозных накладок – 6300 см2.

Буровая установка на базе КамАЗ-43114

Колёса установлены с размером обода – 12,2-20,9 (310-533); размером шин – 425/85 R21 (1260х425х533P). Шины пневматические, с регулированием показателей внутреннего давления. КамАЗ-43114 способен преодолевать броды в полтора метра глубиной.

Электрическая схема грузовика КамАЗ-43114 включает в себя, в первую очередь, 2 аккумулятора по 12 Вольт / 190Ампер-часов каждый, а также 28-ми Вольтовый генератор 2000 Ватт. Показатель напряжения внутренней электросети составляет 24 Вольта.

Реактивные установки залпового огня на шасси КамАЗ-43114

Максимальная скорость автомобиля, установленная производителем, составляет 90 километров в час. Угол преодолеваемого подъёма составляет не менее 31 градуса. Радиус поворота (внешний габаритный) установлен в пределах 11,3 метра. В случае необходимости, автомашина может быть укомплектована лебёдкой с коробкой отбора мощности, а также коробкой отбора мощности для привода агрегатов спецнадстроек.

АР-2 (КамАЗ-43114)-55ВР

Автомобиль пожарный рукавный АР-2 (КАМАЗ-43114)-55ВР предназначен для тушения пожаров на промышленных объектах и в крупных населенных пунктах. Пожарный депо, находящиеся при таикх объектах должны быть оснащены таким или подобным автомобилем. Он служит для того, чтобы прокладывать магистральные рукавные линии к месту пожара или вокруг очага от передвижной насосной станции, с которой работает в комплексе. Последняя устанавливается на ближайшем водоёме. Если это необходимо, подача средства тушения (воздушно-механической пены или воды) на источник горения может осуществляться через собственный стационарный лафетный ствол.
