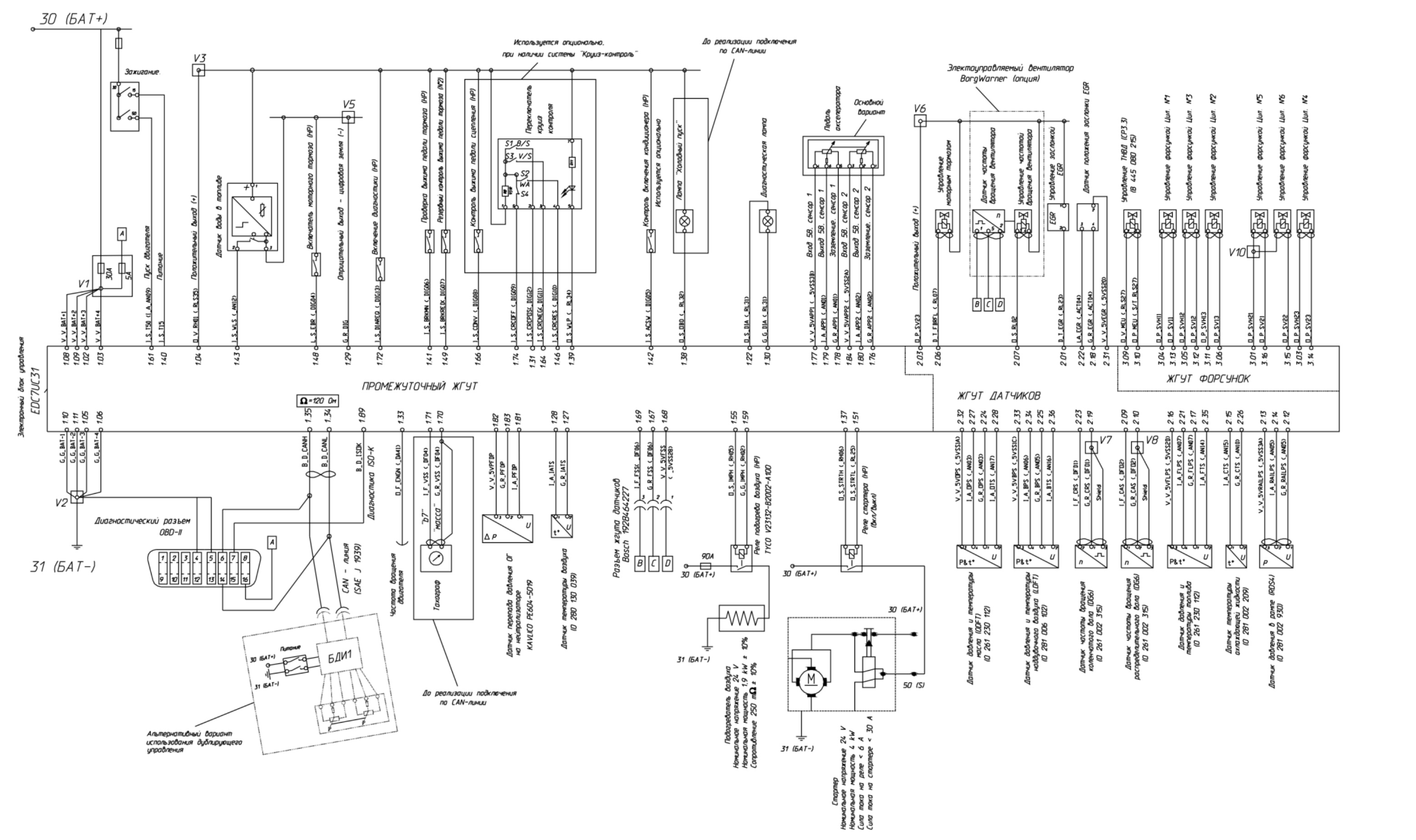

Схема подключения проводов двигателя ямз

Схема подключения генератора на ВАЗ 2107

Схема зарядки ВАЗ 2107 зависит от того, какой применяется тип генератора. Чтобы подзарядить аккумуляторную батарею на таких авто, как: ВАЗ-2107, ВАЗ-2104, ВАЗ-2105, которые стоят на карбюраторном двигателе, будет необходим генератор типа Г-222 или его аналог с максимальным током отдачи в 55А. В свою очередь автомобили ВАЗ-2107 у которых инжекторный двигатель используют генератор 5142.3771 или его прототип, который называется генератором повышенной энергии, с максимальным током отдачи 80-90А. Также можно устанавливать более мощные генераторы с током отдачи до 100А. Абсолютно во все виды генераторов переменного тока встраиваются выпрямительные блоки и регуляторы напряжения, они, как правило, изготовлены в одном корпусе со щетками либо съемные и крепятся на самом корпусе.

Схема зарядки ВАЗ 2107 имеет незначительные отличия в зависимости от года изготовления автомобиля. Самым главным отличием есть наличие или отсутствие контрольной лампы заряда, которая расположена на панели приборов, также способ ее подключения и наличие либо отсутствие вольтметра. Такие схемы в основном используются на карбюраторных автомобилях, тогда как на авто с инжекторными двигателями схема не меняется, она идентична с теми автомобилями, которые изготовлялись ранее.

Обозначения генераторных установок:

“Плюс” силового выпрямителя: “+”, В, 30, В+, ВАТ.
“Масса”: “-”, D-, 31, B-, M, E, GRD.
Вывод обмотки возбуждения: Ш, 67, DF, F, EXC, E, FLD.
Вывод для соединения с лампой контроля исправности: D, D+, 61, L, WL, IND.
Вывод фазы: ~, W, R, STА.
Вывод нулевой точки обмотки статора: 0, МР.
Вывод регулятора напряжения для подсоединения его в бортовую сеть, обычно к “+” аккумуляторной батареи: Б, 15, S.
Вывод регулятора напряжения для питания его от выключателя зажигания: IG.
Вывод регулятора напряжения для соединения его с бортовым компьютером: FR, F.

Схема генератора ВАЗ-2107 тип 37.3701

Аккумуляторная батарея.
Генератор.
Регулятор напряжения.
Монтажный блок.
Выключатель зажигания.
Вольтметр.
Контрольная лампа заряда аккумуляторной батареи.

При включении зажигания плюс от замка идет к предохранителю № 10, а затем уже поступает на реле контрольной лампы заряда аккумуляторной батареи, потом идет к контакту и на вывод катушки. Второй вывод катушки взаимодействует с центральным выводом стартера, где соединяются все три обмотки. Если контакты реле замыкаются, то и контрольная лампа горит. При запуске двигателя генератор вырабатывает ток и на обмотках появляется переменное напряжение 7В. Через катушку реле проходит ток и якорь начинает притягиваться, при этом контакты размыкаются. Генератор № 15 через предохранитель № 9 пропускает ток. Аналогично через генератор напряжения щетки получает питание обмотка возбуждения.

Принцип работы генератора МАЗ, ремонт генераторов маз, ремонт генераторов, ремонт стартеров

генератор 4242 03.3771 имеет выпрямитель в регулятор напряжения. Перед сборкой обязательно выполняется проверка работоспособности выпрямителя установки на стенде. Так как блок состоит из трех элементов, советуем осмотреть все переходы.

Советы по эксплуатации

Генератор автомобиля МАЗ необходимо периодически проверять. При использовании придерживайтесь следующих правил:

Не проверяйте состояние схем генератора МАЗ лампочкой либо мегомметров с напряжением более 26 В;
Не допускайте осмотра агрегата замыканием клемм;
Не отключайте провода от вывода, а также аккумулятор при работающей установке.

Согласно схеме подключения генератора МАЗ строго соблюдают полярность. Натяжение ремней проверяют только после остановки двигателя и аккумулятора.

Во время мойки автомобиля следует соблюдать осторожность. Поэтому следите за тем, чтобы вода не попала в деталь

Иначе со временем возникнут поломки, которые приведут к ремонту запчасти.

Как подключить генератор МАЗ?

Схема установки зависит от вида установки. На транспортных средствах ОАО «Минский автомобильный завод» с двигателями ЯМЗ применяются следующие модификации:

3112.3771 и 6582.3701 на 80 Ампер;
1312.3771 на 50 Ампер;
Г273В1 на 45 Ампер.

При проведении ремонта используют схему генератора МАЗ. Разборку выполняют в следующем порядке:

Отвинчивают соединение щеткодержателя и крышки;
Вынимают деталь;
Отворачивают винты шарикоподшипника и стяжки;
Снимают крышку и отсоединяют вывозы фазы от выпрямителя;
Отворачивают гайки шкива и снимают его, зажав в тисках ротор;
Снимают вентилятор и втулку;
Демонтируют крышку.

Чтобы узнать, как подключить генератор МАЗ правильно, следуйте его схеме. Проверяйте установку через 50 000 пробега и при каждом ТО-2. Во время эксплуатации контролируйте натяжение ремня и следуйте за износом составных элементов.

Особенности устройства генератора 4242 03.3771

Установки состоят из выпрямителей и обмотки. Предусмотрено сопротивление подпитки.

Генераторы автомобиля МАЗ моделей 3112 и 1312 питание получают от дополнительных диодов. Установки имеют контрольную лампу заряда аккумулятора, сообщающую о состоянии агрегата.

Деталь состоит из нескольких элементов:

Статор;
Ротор;
Крышка;
Щеткодержатель;
Шкив;
Вентилятор.

Генераторы имеют фазовый вывод, предназначенные для подключения тахометра. У моделей 6582.3701 и Г273В предусмотрена посезонная регулировка напряжения.

Модификации 3112.3771 и 1312.3771 оснащены температурной компенсацией. Статор выполнен в виде стальных пластин. Внутри находятся пазы (18 штук) с медной трехфазной обмоткой.

Отверстия расположены по окружности. Используется соединение по схеме генератора МАЗ «звезда». Ротор изготовлен из стали в форме втулки. Имеет катушку возбуждения с намоткой.

Рядом с втулкой расположены полюса, образующие двенадцатиполюсную систему. Для крепления используется прессовая посадка.

Крышка контактных колец отлита из алюминиевого сплава. Выпрямитель укреплен прямо на ней. С внешней стороны помещены контакты проводов. В крышке привода имеется посадочное место под шарикоподшипник.

Чтобы упростить снятие, предусмотрены резьбовые отверстия.

Генератор МАЗ обеспечивает питанием электрооборудование автомобиля. Возбуждение установки осуществляется при частоте вращения до 1200 мин.

Правильное подключение и эксплуатация агрегата гарантируют длительную работу агрегата.

Поэтому тщательно изучите схему подключения генератора МАЗ. Если вы сомневаетесь в своих силах – обратитесь за помощью к специалисту. Оригинал статьи…

Проверяем обмотку ротора

Частой неисправностью автомобильного генератора является замыкание обмоток. Это может случиться в результате резкого скачка напряжения, попадания воды, износа щеток и др. Так как проверить генератор мультиметром на предмет целостности его обмоток можно, лишь получив полный доступ к ним, потребуется демонтаж всего узла. Описывать этот процесс мы не будем, так как у разных автомобилей он отличается. До того как проверить снятый генератор на работоспособность обмотки ротора, его, естественно необходимо разобрать.

После извлечения ротора находим на его валу контактные кольца. Их всего два. Включив мультиметр в режиме омметра, подсоединяем его щупы к этим кольцам. Прибор должен выдать сопротивление в пределах 2-5 Ом. Это нормальные показатели для исправного ротора. Более высокое сопротивление свидетельствует о плохом контакте между кольцами. В обратном случае, когда показания прибора приближаются к нулю, скорее всего, имеет место межвитковое замыкание.

Назначение устройства

Автомобили КамАЗ укомплектованы электрическим контуром, построенным по классической схеме с одним кабелем. Такая комплектация предусматривает один кабель для потребителей, в качестве кабеля номер два выступает остов машины. Работа эффективного электрического поля в схеме машины КамАЗ – 24 вольта, показатель достигается за счет применения аккумуляторов и устройства, генерирующего электрическое упорядоченное движение частиц.

Генерирующее устройство 4502.3771, Евро (3,4):

Генератор, это механизм, вырабатывающий электрическое упорядоченное движение частиц, и передающий созданный продукт проводке машины. Назначение механизма машины, питать потребителей при функционировании силового агрегата и параллельно передавать заряд аккумуляторам для дальнейшего накопления.

Механизм, генерирующий электрику машины КамАЗ, работает после достижения вращающим моментом показателя 1000 оборотов и выше. Начальный этап запуска мотора сопровождается отбором энергии аккумулятора, генерирующее устройство вступает в действие позже.

Как правило, автомобильные генерирующие устройства КамАЗ укомплектованы выпрямителем и механизмом регулировки напряжения. Выпрямитель преобразует переменный ток на три фазы, вырабатываемый генератором, в постоянный ток сети. Регулятор напряжения сглаживает значения, меняющиеся из-за разницы в оборотах мотора. Так же можете прочитать про Как завести КамАЗ: Инструкция.

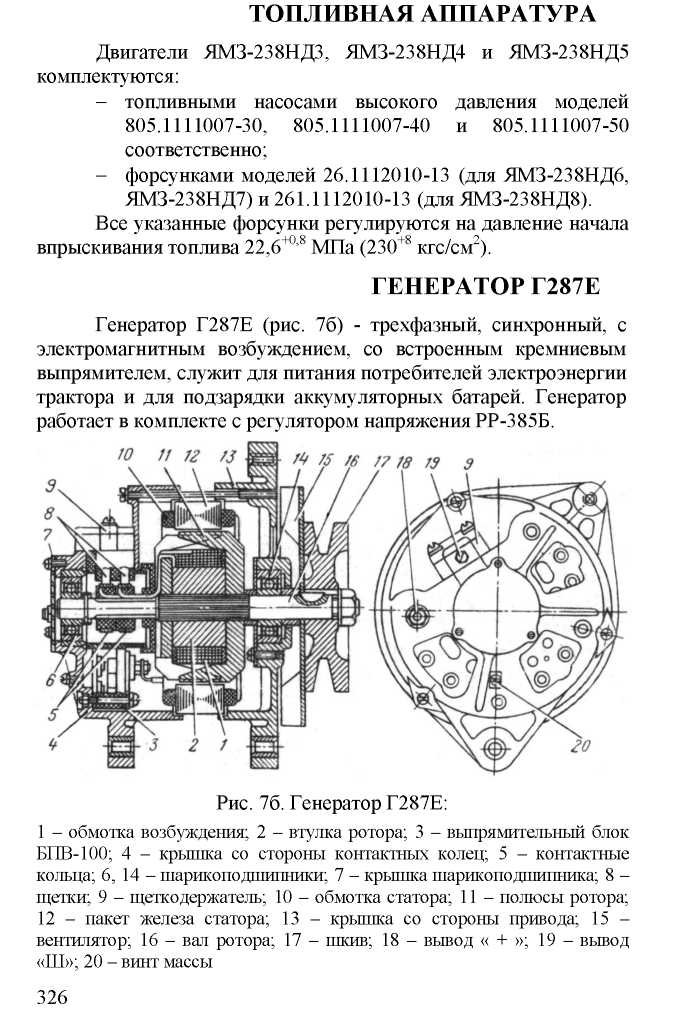

Устройство

Генераторная установка (ГУ) представляет собой трехфазную синхронную машину с возбуждением от постороннего источника питания и выпрямительным блоком. Для контроля величины выходного напряжения и поддержания его в заданных пределах, установлен интегральный регулятор напряжения.

Принцип работы генератора основан на явлении электромагнитной индукции. Вращающееся магнитное поле ротора, пересекая обмотки статора, наводит в них ЭДС, которая через выпрямительный блок подключается к нагрузке. Основными элементами генератора являются:

ротор;
статор;
передняя и задняя крышки со встроенным выпрямителем;
щеткодержатели с интегральным регулятором напряжения;
шкив и крыльчатка вентилятора.

Ротор генератора представляет собой вал из электротехнической стали, на который намотана обмотка возбуждения (индуктор). Питание к ней подводится через 2 контактных кольца, установленных со стороны задней крышки. На вал напрессованы 12 клювообразных магнита. На обоих концах ротора установлены шарикоподшипники.

Схема подключения генератора МАЗ зависит от его типа. Однако во всех случаях должно осуществляться питание индуктора и подключение нагрузки, в качестве которой выступает бортовая сеть и АКБ. Клеммы для соединения находятся на задней крышке и обозначаются буквами «Ш» и «+Д» для обмотки возбуждения и «+» — для нагрузки (замок зажигания).

Выход одной из фаз ГУ подключается к тахометру. Вывод «В» соединен с реле блокировки генератора и контрольной лампой заряда батареи. Схема включения проста, однако требует внимания при выполнении работ.

Советы по эксплуатации

Не проверяйте состояние схем генератора МАЗ лампочкой либо мегомметров с напряжением более 26 В;
Не допускайте осмотра агрегата замыканием клемм;
Не отключайте провода от вывода, а также аккумулятор при работающей установке.

Иначе со временем возникнут поломки, которые приведут к ремонту запчасти.

Неисправности

Неисправности PG могут быть как в электрической, так и в механической частях. Признаки неисправности — отсутствие зарядного тока при работающем двигателе автомобиля или падение напряжения при включении большой нагрузки. В первом случае неисправность чаще всего связана с отсутствием тока возбуждения или выходом из строя регулятора напряжения, а во втором — проскальзыванием приводного ремня.

Все дефекты устранимы, кроме тех, которые связаны с повреждением обмоток статора и ротора. В этом случае требуется агрегатная замена механизма. Рекомендуем также прочитать, как проводится замена ремня генератора грузового автомобиля.

Ремонт

Для устранения неисправностей ГУ необходимо разобрать с штатного места. Неисправность можно определить, только разобрав устройство. В результате у вас должно получиться 2 половинки: первая, состоящая из передней крышки со шкивом и якорем, вторая — задней крышки и статора. Для проверок и измерений обмотка статора отсоединяется от выпрямительного блока. Катушки проверяются на целостность корпуса и поломку.

Использование контрольных ламп 220 В запрещено по соображениям безопасности. Обмотка возбуждения регулируется аналогичным образом. Поврежденные элементы необходимо заменить.

https://youtube.com/watch?v=dQNTIsj3UzQ

При проверке выпрямителя срабатывают все диоды в прямом и обратном направлениях. Неисправные детали привариваются и заменяются ремонтопригодными. Обязательной проверкой является проверка работоспособности регулятора напряжения, который часто называют «шоколадным». Для этого используется индикаторная лампа 24 В. Этими действиями проверяется целостность цепи подачи тока возбуждения на обмотку ротора.

Обслуживание

Генератор необходимо регулярно обслуживать. В связи с тем, что его демонтаж связан с дальнейшими сопутствующими работами, при нормальной эксплуатации ограничивается периодическим внешним осмотром. В то же время следите за тем, чтобы вода не попадала в корпус PG и соединительные кабели не касались вращающихся частей. Поврежденные проводники необходимо заменить или заизолировать. Обслуживание подшипниковых узлов, контроль износа и замена щеток сочетаются с ремонтом при полной разборке основного блока.

Основные неисправности и их устранение

Коленвал вращается с номинальной частотой, а амперметр показывает разрядный ток

Высокий зарядный ток

Колеблется ток нагрузки

Повышенный шум во время работы генераторной установки

Причины	Методы устранения
Слабое натяжение ремня привода	Натянуть ремень.
Загрязнения на контактных кольцах	Почистить с помощью бумажной салфетки, пропитанной бензином.
Пробой в блоке выпрямителей	Заменить блок.
Зависают щетки, износ щеток	Сняв щетки, нужно проверить их размер. Если высота меньше 10 мм, щетки следует заменить. Очистить от загрязнений.
Произошло короткое замыкание обмоток статора	Меняется статор.
Цепь возбуждения имеет обрыв	Прозвонить цепь и устранить обрыв.
Обрыв или замыкание обмоток ротора	Замена ротора в целом.
Не работает регулятор напряжения	Заменить исправным.
Короткое замыкание в цепи или в щеточном узле	Восстановление цепи.
Не функционирует регулятор	Заменить регулятор новым устройством.
Зависание щеток, пробуксовка ремня	Отрегулировать ремень, почистить щеткодержатель, измерить высоту щеток.
Сильно натянут ремень	Отрегулировать натяжение.
Изношенный подшипник	Заменить деталь.
Плохо закреплен шкив	Подтянуть гайку крепления.
Согнут вентилятор	Заменить новым.

Советы по эксплуатации

Не проверяйте состояние схем генератора МАЗ лампочкой либо мегомметров с напряжением более 26 В;
Не допускайте осмотра агрегата замыканием клемм;
Не отключайте провода от вывода, а также аккумулятор при работающей установке.

Иначе со временем возникнут поломки, которые приведут к ремонту запчасти.

Проверка регулятора напряжения

Регулятор предназначен для стабилизации вырабатываемого напряжения перед подачей на бортовую цепь автомобиля, в том числе и на аккумулятор для его подзарядки. Определить его исправность самостоятельно можно не иначе как проверить зарядку генератора, вернее, величину напряжения, подаваемого ним на клеммы АКБ. В зависимости от марки и модели машины оно может составлять от 13,5 до 15,5 В. Поэтому до того, как проверить работу генератора на предмет исправности регулятора, необходимо точно узнать, какой вольтаж он должен выдавать. Эту информацию можно почерпнуть из руководства по эксплуатации автомобиля.

Как проверить генератор мультиметром? Для этого переключите прибор в режим вольтметра и, соблюдая полярность, подсоедините его щупы к клеммам аккумулятора при неработающем двигателе. Нормальным считается напряжение в пределах 12-12,8 В. Далее заведите мотор и повторите процедуру. Напряжение на клеммах аккумулятора должно вырасти до 13,5-15,5 В. Только в этом случае регулятор можно считать работоспособным. Увеличение или уменьшения величины напряжения, наоборот, говорит о том, что он неисправен.

Описание устройства

Генераторная установка является одним из основных узлов авто. Она обеспечивает питанием однопроводную электрическую схему автомобиля во время работы двигателя. В ее конструкцию входит генератор и регулятор напряжения (автор видео — yuriy s).

Расположен агрегат в верхней части мотора спереди. Его удерживают 3 лапы. Две из них крепят устройство к кронштейну, третья лапа служит креплением к натяжной планке. Приводится в действие через клиновые ремни. Они должны иметь расчетное напряжение, иначе устройство не будет эффективно работать. Поэтому на КАМАЗах устанавливают два ремня.

Принцип работы

Напряжение от АКБ передается на обмотку возбуждения благодаря щеткам и контактным кольцам, при условии, что включен выключатель приборов и стартер находится в положение «I» или «II». Вокруг нее возникает магнитное поле, благодаря которому на роторе появляется плюс и минус, соответствующие южному и северному полюсу. Когда ротор начинает работать, одновременно с ним меняется магнитный поток. Он пересекает обмотки катушек статора, в которых возникает переменный ток, который поступает в блок выпрямителей. В блоке он становится постоянным.

Выполняемые функции

Для запуска генераторной установки, нужен аккумулятор. Когда напряжение, возникающее при работе установки, будет превышать напряжение аккумулятора, агрегат начнет давать питание потребителям и заряжать АКБ.

Технические параметры

Генераторная установка Г273-А имеет номинальное напряжение 24 В и мощность 800 Вт. Номинальное напряжение генератора Г288 составляет 28 В, а мощность — 1000 ВТ. Генератор Г288 устанавливается на КАМАЗ 5320. Существуют и другие модели генераторов.

Схема подключения генератора КамАЗ

Схема подключения генератора КамАЗ Евро 3, работает по следующему принципу. Контакты «АМ»/«КЗ» замыкаются при активации разъединителя приборов и устройства пуска «ВПС». Упорядоченное движение активных частиц от аккумулятора идёт на элемент защиты 60А. После, поступает на клеммы реле, отключающего возбуждающую обмотку (РООВ), затем подходит пятну контакта «Ш», которое имеет связь с клеммой «В». За счёт упорядоченного движения частиц происходит срабатывание силового транзистора VT2.

Схема подключения генератора КамАЗ 65115:

В это же время упорядоченное движение частиц проходит защитный элемент на 8А и подаётся на участок F3 реле выключения массы «РВМ». Точки соприкосновения реле срабатывают, упорядоченное движение частиц сквозь реле на 60А попадает на лампу контроля состояния аккумулятора «КЛ». Лампа срабатывает на точку «+D» после чего попадает на возбуждающий моток – клемма «Ш» настройки напряжения потом сквозь транзистор VT2 на корпус.

Возбуждающая катушка соединена с сетью проводов машины, генератор эксплуатируется в классическом режиме. Когда устройство вырабатывает порцию упорядоченного движения частиц, напряжения клемм «+D» и «+» имеют равное значение. Результатом становится исчезновение тока в цепочке начального возбуждения – лампа гаснет, катушка питается от блока вспомогательных диодов. Рост оборотов стимулирует вступление в действие механизма регулировки напряжения.

Схема изображает устройство, в котором реле, размыкающее возбуждающую обмотку, применяется в моторах с факельным механизмом. Суть в том, что свечи розжига потребляют напряжение в 19В. Запуск агрегата, и начало выработки генератором электричества, провоцирует сгорание свечей. Таким образом, реле разрывает контур размыкания аккумулятора, сразу после срабатывания пускателя, что бы при активном агрегате не отключиться от сети. Так же реле включает обмотку первичного возбуждения, что бы разгрузить контакты срабатывания приборов и пускателя.

Некоторые машины оборудованы генератором, без включения в схему электрического факельного устройства. Например, схема подключения генератора КамАЗ 5320, 4310.

Лампочка выполняет контролирующую функцию, работа изделия свидетельствует, что процесс эксплуатации цепи первоначального возбуждения происходит в нормальном режиме. Когда мотор завёлся, лампа гаснет, в противном случае, устройство генерирующее энергию не справляется с функцией.

Схема подключения генератора КамАЗ 4310, 5320:

На схеме обозначено:

G – Обозначение механизма, генерирующего упорядоченное движение частиц;
GB – Источник аккумулирующий электрическую энергию;
Q – Пусковой разъединитель;
C – Компонент электрической цепи, обладающий ёмкостью 2,2 мкФ;
EL – Контрольная лампа 2 Вт;
R – Шунтирующее сопротивление 50 Ом;
KV – Устройство, регулирующее напряжение (интегральное);
«Ш», «+», «W», «+D» – выходы генератора.

Эксплуатационные показатели генератора КамАЗ 4310, 5320
Разъяснение	Показатель
Напряжение, В	28
Упорядоченное движение частиц нагрузки, А	50
Направление импульса вращения (вал)	право
Класс безопасности	IP-10
Вес изделия, кг.	6,2
Предел регулировок, В	27,8-29,0

Схема подключения генератора КамАЗ 43118:

Обозначения:

G – Обозначение механизма, генерирующего упорядоченное движение частиц;
GB – Источник аккумулирующий электрическую энергию;
Q1 – Разъединитель приборов пускателя;
Q2 – Разъединитель возбуждающей катушки;
C – Компонент электрической цепи, обладающий ёмкостью 2,2 мкФ;
EL – Контрольная лампа 24В, 2 Вт;
R – Резистор, мощностью не менее 2Вт, 100 Ом;
KV – Устройство, регулирующее напряжение;
«+», «D», «W», «В», «Ш» – выводы генератора.

КамАЗ на базе шасси 43118-15:

Характеристики генератора КамАЗ 43118
Разъяснение	Показатель
Напряжение, В	28
Упорядоченное движение частиц нагрузки, А	80
Направление импульса вращения (вал)	право
Класс безопасности	IP-1X
Вес изделия, кг.	6,5
Предел регулировок, В	27,95-28,85

Изделие используется, как производитель энергии упорядоченного движения частиц, одновременно с устройствами накопления. Схема подключения генератора КамАЗ 43118 аналогична схеме подключения машин, работающих на моторах стандарта Евро 2.

Как проверить диодный мост генератора, не снимая его с автомобиля

Диодный мост выполняет роль своеобразного выпрямителя, преобразуя переменный ток, вырабатываемый генератором, в постоянный. Обычно он состоит из шести полупроводниковых диодов, причем три из них являются «положительными», три других – «отрицательными», т. е. первые пропускают ток в одном направлении, вторые – в другом. Проверка выпрямителя может осуществляться как при снятом генераторе, так и без его демонтажа. Рассмотрим оба варианта.

Перед тем как проверить диодный мост генератора, не снимая его, необходимо отсоединить от него и от регулятора напряжения все провода, предварительно отключив клемму «массы» от аккумулятора. Для начала проверим выпрямитель на короткое замыкание. Включаем мультиметр в режиме омметра, присоединяем положительный (красный) щуп к выводу «30» генератора (плюсовой контакт моста), а отрицательный – к корпусу генератора. У исправного выпрямителя показания прибора будут стремиться к бесконечности. Если же сопротивление составляет несколько Ом, выпрямитель неисправен.

Теперь поговорим о том, как проверить диодный мост генератора на наличие пробоя. Начнем с положительных диодов. Опять подключаем положительный щуп к соответствующему контакту моста (вывод «30»), а отрицательный — к болтам (скобам) крепления выпрямителя. Сопротивление при этом должно также стремиться к бесконечности. В ином случае один или несколько диодов пробиты.

Переходим к «отрицательным» полупроводникам. Красный щуп тестера присоединяем к болтам крепления выпрямителя, черный – к корпусу генератора. Стремящееся к бесконечности сопротивление – верный знак того, что диоды целые.
