Уаз хантер. разборка, дефектовка и сборка генератора 9422.3701

Подключение генератора УАЗ 469

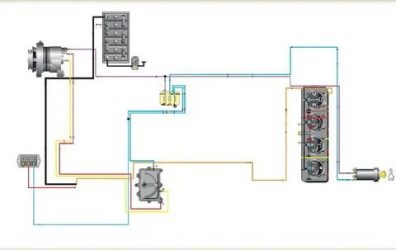

Для удобства и понимания действий, проводимых с генератором, рекомендуется изучить схему подключения. На рисунке показана схема проводов, которые используются в процессе зарядки.

Особое внимание необходимо уделить размеру ремня, который является важной составляющей в работе генератора. На УАЗ обычно ставится ремень 6 РK 1275. Выполнение любой работы происходит поэтапно

От соблюдения очередности действий зависит успех проводимых операций. Для подключения генератора к системе автомобиля достаточно совершить 5 простых шагов

Выполнение любой работы происходит поэтапно. От соблюдения очередности действий зависит успех проводимых операций. Для подключения генератора к системе автомобиля достаточно совершить 5 простых шагов.

1. Первым делом следует отключить подачу электричества.
2. Включить и прогреть бензогенератор.
3. Подключить агрегат к сети.
4. Отсоединить генератор от резервной сети и заглушить. Если сделать это неправильно, агрегат может повредиться и прийти в негодность.
5. Подключить электросеть.

Транспортное средство нужно подготовить к проведению ремонта. Перед тем как отключить генератор для замены, необходимо установить автомобиль на ровной поверхности и зафиксировать. Обязательным условием является очистка всех элементов машины, в том числе днища.

Работы следует проводить только в присутствии механика. Ремонт в мастерской обойдется дороже, но качество его выполнения будет намного лучше. Следует учесть цену самого генератора. Так как ситуация на рынке нестабильная, стоимость агрегата может быстро меняться.

При покупке нового оборудования следует обращать внимание на срок гарантии и качество изготовления. Рекомендуется приобретать изделия только известных производителей

При выходе из строя генератора нередко приходится менять и ремень. Для этого необходимо проделать несколько простых действий.

Ремень привода извлекается из автомобиля. Затянутый болт следует немного ослабить, но не откручивать полностью, благодаря этому натяжение ремня уменьшится. Далее необходимо установить новый ремень. При этом нужно соблюсти все стандарты, главным из которых является ослабление не более 15 мм при нагрузке в 8 кгс.

Нагрузка должна придаваться на середине механизма. После проверки следует закрепить регулировочный болт и установить на прежнее место ремень привода. Вот так подключается генератор уаз 469. Цена агрегата в Москве – около 5000 рублей, на российских рынках – 4000 рублей.

Где находится реле поворотов?

В автомобилях УАЗ схема указателей поворота включает в себя рулевой переключатель, реле поворота, аварийную сигнализацию и шесть лампочек.

Эту систему защищают от перегрузок несколько предохранителей:

• F8 – 10 А (для аварийной сигнализации);
• F20 – 7,5 А (для указателей поворотов).

Поворотники без реле мигать не будут, поэтому его неисправность легко определить.

Располагается в монтажном блоке, с левой стороны, у ног водителя. В санитарных, грузопассажирских автомобилях типа УАЗ реле поворотов устанавливается на перегородке, за водительским сиденьем.

В случае неисправности реле его необходимо снять, при этом не допускается применение металлических предметов.

Ну вот сколько у меня было машин с двигателями ЗМЗ 406,405, 409 и генераторами нового образца — у всех одна и та же проблема: хронический недозаряд АКБ. Вычитал однажды в «За рулем», что можно внедрить диод в разрыв питания щеток генератора, напряжение повышается на 1 вольт, но ведь это колхоз, к тому же генератор продолжает бояться воды. У меня после каждой лужи или мойки двигателя генератор долго приходит в себя. Гена новый, на 100А, но АКБ в недозаряде хронически, а если включить освещение, люстру, нажать на тормоз, вообще в минус уходит. Спрашивается, смысл покупать гену на 100А, если он не может дать нужный ток? Причина кроется в конструкции генератора и принципах работы его релюхи. Реле генератора состоит из транзистора, настроенного так, что ток ограничивается (по задумке конструкторов) в пределах 13,2 -13,9В. Якорь генератора возбуждается плюсом от замка зажигания, а минус на щетку проходит через транзистор на щеточном узле. Транзистор тупо отключает минус при достижении максимума тока( 13,9В). Делает он это с приличной частотой, поэтому фары не мигают. Проблема в том, что транзистор сильно греется, а теплоотвода на нем нет. При повышении температуры растет сопротивление и нарушается правильная работа реле зарядки. Работает как ей вздумается. К тому же релюха плохо «отслеживает» падение напряжения на клеммах АКБ, так как расстояние по проводам большое, падение напряжения хорошее, но на клеммах генератора все хорошо. На мнимый перезаряд релюха ограничивает ток. АКБ в свою очередь недополучает энергии. Особенно при включенных потребителях. Кроме этого хотелось упростить замену сгоревшего реле зарядки. Я решил грамотно исправить ситуацию вернувшись к старой рабочей схеме зарядки. В магазине купил внешнее реле от Волги /Газели с номером 131.3702-03, оно двухрежимное «мин /макс». Использовал штатный щеточный узел, на котором сгорел транзистор, удалил все контакты, которые идут в транзистор. Плюсовой контакт подключил к штатному как и было, а от массового контакта релюхи вывел провод, который подключается к клемме «Ш» внешней релюхи. От реле вывел провод и кинул его на постоянный плюс ближе к АКБ. Реле закрепил на кронштейне расширительного бачка с хорошей «массой» Теперь реле не будет бояться воды и перегрева, так как имеет хороший теплоотвод. Тест показал, что на холостых генератор свободно выдает 14, 2 В, а при включении вентилятора печки, ближнего света и люстры падение составляет примерно 1 В. На фотках будут видны кнопки ближнего света и печки, а так же вольтметр штатный и вольтметр борт. компьютера. Правый нижний тумблер принудительно включает два Нивских вентилятора, подключенных через два реле и колодку с предохранителями( на фото ее видно) :

Разбор генератора: этапы работы

Первым условием станет очистка генератора от загрязнений. Дальнейшие действия следует выполнять в таком порядке.

Снимается задняя крышка агрегата, которая закреплена 3 гайками.
Отворачиваются гайки, фиксирующие щеткодержатель.
Отпаиваются выходы обмотки и выпрямительного блока.
Выкручивается винт клеммы держателя щеток.
Извлекается сам держатель.
Снимаются 3 гайки и 4 болта на корпусе и выпрямителе.
Изымается крышка вместе с ротором.
Отворачивается гайка, которая расположена между шестигранником и валом якоря.
Снимается сам якорь.
Проверяется исправность регулятора напряжения, работа щеток, контактные кольца осматриваются на наличие повреждений.
С помощью омметра проверяется сопротивление обмотки якоря.
Проверяется обмотка на наличие замыканий.
Осматривается статор.
Обмотку статора также проверяется на наличие замыканий.
Проверяется проводимость статорной обмотки.
Изучаются диоды выпрямительного блока.
Особое внимание следует уделить крышке со стороны привода и проверить подшипники.
Чтобы заменить подшипники, необходимо выкрутить 4 винта.
Далее изымается и заменяется подшипник.
Подшипник проверяется на легкость вращения.
Крышка генератора осматривается со стороны контактных колец.
Изучается резиновая прокладка, при необходимости заменяется.
Сбор генератора осуществляется в последовательности, противоположной разборке.

Замена составной части агрегата

Процесс разборки нужно проводить в чистом помещении и при качественном освещении. В генераторе очень много небольших деталей, потому их необходимо рассортировать на столе. Следует побеспокоиться об их хранении и обработке. Не стоит в дальнейшем использовать те, которые имеют явные повреждения.

Работу по осмотру генератора лучше доверить специалисту. При самостоятельном разборе и проверке агрегата без минимальных познаний в механике и электротехнике результаты могут оказаться плачевными, и транспортное средство останется стоять в гараже. Серьезные поломки могут возникнуть и при неправильном подключении генератора.

Технические характеристики генератора 9402.3701

Максимальный отдаваемый ток (при 13 В и 6000 мин -1 ), А	80
Напряжение, В	13,2–14,7
Направление вращения (со стороны привода)	правое

Статор и крышки генератора стянуты четырьмя винтами. Вал ротора вращается в подшипниках, установленных в крышках. Смазка, заложенная в подшипники на заводе, рассчитана на весь срок службы генератора. Задний подшипник генератора 9402.3701 напрессован на вал ротора и поджимается задней крышкой через пластмассовую втулку, передний подшипник запрессован и завальцован в передней крышке и заменяется только вместе с ней. Его внутренняя обойма вместе с упорным кольцом и шайбой зажата гайкой между шкивом и ступенькой на валу ротора. Передний подшипник генератора 37.3701 стянут четырьмя винтами между внутренней и наружной шайбами и может заменяться отдельно от передней крышки. Задняя часть генератора 9402.3701 закрыта пластмассовым кожухом на защелках.

В статоре генератора расположена трехфазная обмотка, выполненная по схеме «звезда» (выводы фазных обмоток имеют общую точку). Вторые концы фазных обмоток соединены с выпрямительным мостом, состоящим из шести кремниевых диодов (вентилей) — трех «положительных» и трех «отрицательных». Вентили запрессованы в две подковообразные алюминиевые пластины-держатели в соответствии с полярностью (положительные и отрицательные — на разных пластинах); на одной из пластин также находятся три дополнительных диода, через которые питается обмотка возбуждения генератора после пуска двигателя. Пластины объединены в выпрямительный блок, закрепленный на задней крышке генератора (под пластмассовым кожухом генератора 9402.3701).

Обмотка возбуждения расположена на роторе генератора, ее выводы припаяны к двум медным контактным кольцам на валу ротора.

Питание к обмотке возбуждения подводится через две щетки. Контактные кольца генератора (9402.3701) уменьшенного диаметра для понижения окружной скорости вращения и уменьшения износа щеток. Щеткодержатель конструктивно объединен с регулятором напряжения и закреплен на задней крышке генератора. Регулятор напряжения — неразборный, при выходе из строя его заменяют.

До 1996 г. у генератора 37.3701 щеткодержатель и регулятор напряжения представляли собой отдельные узлы (напряжение от клеммы «30» генератора подавалось на вывод «Б» регулятора напряжения). Теперь напряжение подается только к выводу «В» (вывод «Б» отсутствует). По своим характеристикам новый и старый регуляторы напряжения одинаковы и в сборе со щеткодержателем взаимозаменяемы.

Для защиты бортовой сети от скачков напряжения при работе системы зажигания и снижения помех радиоприему между выводами «положительных» и «отрицательных» вентилей (между «+» и «массой» генератора) подключен конденсатор емкостью 2,2 ±0,04 мкФ, расположенный на выпрямительном блоке генератора 9402.3701 и задней крышке генератора 37.3701.

При включении зажигания напряжение к обмотке возбуждения генератора (вывод «D» генератора 9402.3701 и «В» генератора 37.3701) подводится через контрольную лампу в комбинации приборов (лампа при этом горит) и подсоединенные параллельно ей резисторы. После пуска двигателя обмотка возбуждения питается от дополнительных диодов выпрямительного блока (контрольная лампа гаснет). Если после пуска двигателя лампа горит, это указывает на неисправность генератора или его цепей.

«Минус» аккумуляторной батареи всегда должен подключаться к «массе» автомобиля, а «плюс» — к выводу «В+» генератора 9402.3701 («30» генератора 37.3701). Обратное включение приведет к пробою вентилей генератора.

При работе генератора не рекомендуется отсоединять аккумуляторную батарею (особенно на двигателях, оснащенных системой впрыска). Возникающие при этом броски напряжения в бортовой сети могут повредить электронные компоненты схемы.

Вентили генератора (и другие устройства в бортовой сети автомобиля при подключенном генераторе) следует проверять под напряжением не выше 15 В, более высокое напряжение (например, при проверке мегомметром) может вызвать повреждение вентилей.

При необходимости проверки изоляции обмоток высоким напряжением генератор следует снять, а выводы обмоток — отсоединить от выпрямительного блока и регулятора напряжения

Как подключить и отремонтировать генератор на УАЗ?

Генератор — это устройство, преобразовывающее механическую энергию в электрическую. Это один из важнейших узлов машины, без его энергии питающей всё электрооборудование, автомобиль не сдвинется с места. Эта статья ответит на вопросы о неисправностях, ремонте и как подключить генератор на УАЗ.

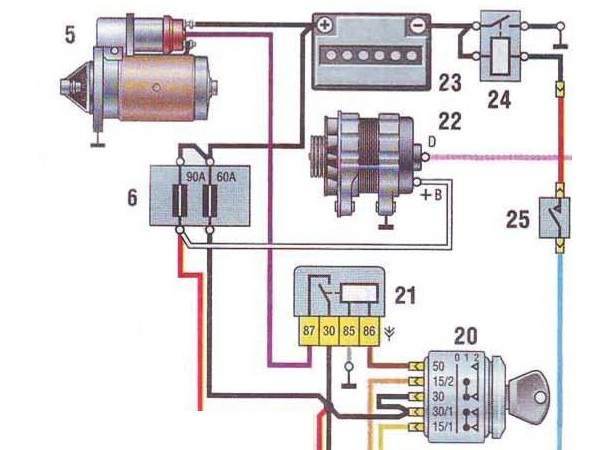

Схема подключения генератора УАЗ

Схема подключения генератора на УАЗ включает в себя несколько последовательных действий:

1. Сначала отключите электрическую сеть.
2. Далее запустите и прогрейте генератор.
3. Подсоедините механизм к сети.
4. Отключите устройство от запасной сети, заглушите.
5. Теперь включите электропитание.

Важно!Если, при подключении генератора УАЗ что-либо будет сделано не так, устройство может выйти из строя

Возможные неисправности генератора УАЗа и методы их устранения

Неисправности генератора можно выявить по характерным признакам или при визуальном осмотре.

Если на аккумуляторной батарее отсутствует зарядка, первое, что нужно проверить – это контактные кольца.

Их нужно зачистить, протереть, по возможности проточить. Раз взялись за кольца, проверьте и щётки генератора. Их износ также весьма ощутим. Протрите от пыли и налипшей грязи щёткодержатель, осмотрите пружины. Если детали совсем не годны, тогда замените их.

Если вы заметили проскальзывание приводного ремня генератора УАЗ, отрегулируйте его натяжение.

Работа аккумулятора зависит от целостности обмотки в цепи питания. Осмотрите её и при необходимости устраните неполадки в цепи, возможно замыкание или обрыв. Осмотрите и замените, если требуется диоды выпрямительного блока и регулятор напряжения.

При ослаблении крепёжных элементов генератора или их поломке, осмотрите обмотку статора, шкив и ротор.

При обнаружении более серьёзных повреждений и отсутствии у вас приличных знаний, лучше доверить ремонт генератора УАЗ мастерам специальных станций.

Не горит контрольная лампа

По каким причинам контрольная лампа не загорается, давайте посмотрим. В этой ситуации есть несколько вариантов:

• Слабый контакт щёток;
• Поломан регулятор напряжения;
• Неисправности с обмоткой ротора;
• Проблемы с проводкой;
• Нет контакта с массой.

В случае, когда лампочка горит, но слабо, проблема, скорее всего, в выпрямительном блоке,

плохом соединении лампы с электропроводкой.Если она горит, но мигает, проверьте контакт щёток и регулятор напряжения.

Высокий уровень шума

Одной из механических неисправностей генератора является дефект подшипников или их износ. Об этой проблеме сообщит неприятный скрип или вой во время работы,

раздающийся свист из подкапотного пространства. Для началапроверьте натяжение ремня привода и гайку шкива, подтяните их при необходимости. Осмотрите посадочные места подшипников, возможно, нужно заменить крышку генератора. Изношенные подшипники необходимо поменять.

Стрелка в начале шкалы

Проверяя работу контрольной лампы вольтметром, обратите внимание на положение стрелки прибора. Если она «ушла» в начало шкалы, осмотрите саму лампу и её соединения. Перегоревшую лампочку нужно заменить, обрывы в цепи между штекером и выводом – восстановить

Проверьте регулятор напряжения, его вывод и выводы щёток. Может проблема просто в отсоединившемся проводе щёткодержателя

Перегоревшую лампочку нужно заменить, обрывы в цепи между штекером и выводом – восстановить. Проверьте регулятор напряжения, его вывод и выводы щёток. Может проблема просто в отсоединившемся проводе щёткодержателя.

Стрелка в конце шкалы

Когда стрелка находиться в конце шкалы вольтметра, причины две. Первая – короткое замыкание в регуляторе напряжения или выход из строя регулятора. Его в этом случае лучше заменить новым. Второй причиной является замыкание в креплении щёткодержателя. Осмотрите винт крепления и шину щётки, если нужно замените основу щёткодержателя.

Как проверить генератор

Проверка генератора начинается с осмотра предохранителя. Далее осматривайте сам генератор и окружающие его детали:

• Свободная работа ротора,
• Приводной ремень
• Привод и корпус.

Если всё в порядке, проверяйте щётки и контактные кольца.

Как проверить отдельный регулятор напряжения на генераторе

Отдельно от генератора установленные регуляторы напряжения могут устанавливаться на старых моделях автомобилей. Неисправность таких деталей также может приводить к перезаряду или недостающему заряду АКБ, поэтому следует провести проверку при первом подозрении на наличие нестандартной работы этого элемента.

Проверка реле-регулятора напряжения генератора типа 591 3702 01

Принцип проверки регулятора типа 591 3702 01 идентичен другим устройствам этого типа. Потребуется также подключить изделия к источнику постоянного тока и изменяя значения выходного напряжения на блоке питания, установить момент выключения контрольной лампы.

Особенностью конструкции регулятора типа 591 3702 01 является выводная часть, которая имеет контакты, обозначаемые, как «67» и «15». Контакт «67» является «минусом» системы, поэтому к нему следует подключить соответствующий провод от источника питания, который последовательно соединеняется с лампой накаливания. Также минусовый контакт следует подключить к «массе» регулятора (металлическому креплению) Контакт «15» — это плюс устройства, поэтому к нему следует подсоединить положительный проводник.

Проверка устройства осуществляется по стандартной схеме. Вначале подается рабочее напряжение, при котором лампочка должна светиться. При превышении максимально возможного напряжения (14,5 В) электрический ток в цепи исчезает.

Более точно реле-регулятор типа 591 3702 01 можно проверить на специально диагностическом стенде. Такая установка имеет генератор, аккумуляторную батарею и вольтметр. Регулятор подключается на стенде таким же образом, как и при монтаже на автомобиль. После запуска стенда регулировкой вращения генератора добиваются превышения напряжения выше отсекаемого порога (14,5 В). Отключение устройства регистрируется вольтметром.

Если реле-регулятор не отключает подачу напряжения при достижении критического уровня или электрический ток отсутствует сразу после запуска генератора, то потребуется заменить реле-регулятор типа 591 3702 01.

Как проверить трехуровневый реле-регулятор напряжения

Вместо стандартного реле-регулятора на автомобилях может устанавливаться трехуровневое реле. Такие устройства являются более совершенными и надежными. Отличие трехуровневых реле от «шоколадок» заключается в возможности произвольной установки напряжения отсечки посредством встроенного регулятора.

Проверка трехуровневого реле осуществляется по стандартной схеме, когда к реле подключается регулируемый источник электрического тока и контрольная лампа. При проведении проверки следует учитывать только ранее выставленные ограничения напряжения отсечки. То есть, если с помощью ручной регулировки был установлен момент отключения при 14,7 В, то при таком напряжении исчезновение электрического тока будет являться нормой.

Проверка генератора

Если перезаряд аккумуляторной батареи может быть вызван неисправностью реле-регулятора, то при недозаряде АКБ деталь может быть полностью исправной. Различные поломки генератора могут вызвать постоянную или временную недостачу электрического тока для полноценного восстановления батареи. Если на автомобиле стоит отдельный реле-регулятор, то эту деталь можно легко исключить из электрический схемы и таким образом убедиться в исправности генератора. Диагностическая операция выполняется при заведенном двигателе следующим образом:

• Отключить провода от реле-регулятора (контакты 15 и 67).
• Вместо реле-регулятора в схему следует подключить лампу накаливания на 12 В.
• Отсоединить плюсовой провод от аккумулятора во время работы двигателя.

Если при отключении плюсовой клеммы двигатель продолжит работать, то генератор автомобиля исправен. В противном случае, следует проверить эту деталь и все дополнительные элементы, участвующие в передаче электрической энергии.
