Топливная система дизельного автомобильного двигателя: устройство и принцип работы

Состав и функции системы подачи топлива

  • транспортировка топлива, его фильтрация и создание давления в системе – выполняется механическими и гидравлическими устройствами;
  • расчет количества и момента впрыска топлива, а также распределение его по цилиндрам – осуществляется электронными устройствами.



ТНВД – для систем непосредственного впрыска (дизельных двигателей).

Топливные форсунки. Топливная система автомобиля

В состав топливной системы входят следующие элементы:

  • Бак – герметичная емкость для хранения топлива.
  • Трубопроводы (прямой и обратный) – трубки и гибкие шланги, по которым осуществляется транспортировка топлива.
  • Фильтры (грубой и тонкой очистки) – выполняют очистку от механических загрязнений.
  • Регулятор давления – необходим для обеспечения заданного уровня давления.
  • Насос – как правило, погружной, приводимый в движение электродвигателем.

Назначение и общее устройство топливной системы

Топливная система автомобиля (или система подачи топлива) — система, предназначенная для подачи топлива (бензина или дизельного топлива) из топливного бака в двигатель (точнее – в карбюратор или форсунки). Также эта система обеспечивает хранение топлива и его очистку перед подачей в двигатель.

Независимо от типа, любая топливная система содержит несколько основных компонентов:

– Топливный бак; – Система топливопроводов; – Топливный насос; – Топливный фильтр (или фильтры); – Устройство образования топливно-воздушной смеси или устройства впрыска топлива в цилиндры.

Топливный бак. Это резервуар для хранения топлива. Бак современных автомобилей — это довольно сложная система, которая содержит несколько компонентов: непосредственно резервуар, горловина для заливки топлива, датчик уровня топлива, топливный насос (однако во многих системах насос устанавливается в моторном отсеке) и другие. С баком также сообщается система улавливания паров топлива, которая содержит сепаратор, топливопроводы, адсорбер и несколько клапанов.

Топливопроводы. Это трубки, которые осуществляют подачу топлива от одних компонентов к другим. Подача топлива из бака осуществляется подающим топливопроводом, а возврат излишков топлива из карбюратора, форсунок или ТНВД (в дизельном двигателе) производится через сливные трубопроводы.

Топливный насос. Это устройство, которое подает топливо из бака к двигателю. В системах впрыска топлива насос создает высокое давление. В дизельных моторах два насоса — низкого и высокого давления (подкачивающий насос может быть и в инжекторных двигателях). Сегодня чаще всего применяются электрические насосы, однако в дизелях используются традиционные механические плунжерные ТНВД.

Топливные фильтры. Обычно их два — грубой и тонкой очистки. Фильтр грубой очистки — это просто несколько тонких металлических сеточек, установленных в топливном баке. Фильтр тонкой очистки устроен более сложно, он устанавливается перед карбюратором, рампой или ТНВД. Фильтры обеспечивают очистку топлива от разнообразных загрязнений, пыли и посторонних твердых частиц.

Устройство образования топливно-воздушной смеси — это карбюратор, в который подается бензин и воздух, где они смешиваются и через дроссельную заслонку подаются во впускной коллектор двигателя. В инжекторных и дизельных двигателях воздух подается отдельным дроссельным узлом, а образование горючей смеси происходит непосредственно в цилиндре.

Устройства впрыска топлива. Это форсунки в дизельных и инжекторных бензиновых двигателях. Однако в дизельных моторах (а также и в инжекторах с непосредственным впрыском) форсунки установлены непосредственно в головках цилиндров, а в инжекторных моторах — во впускных коллекторах.

Также в топливную систему современных автомобилей входит блок управления, который осуществляет управление подачей топлива, образованием топливно-воздушной смеси и изменением режимов работы двигателя в зависимости от нагрузки и других условий. Блок управления работает на основе показаний от многочисленных датчиков, установленных в различных узлах двигателя и других систем автомобиля.

На сегодняшний день существует два основных типа топливных систем — бензиновых и дизельных двигателей. О каждой из них нужно рассказать более подробно.

Топливной системы автомобиля — предназначение

Устройство топливной системы

Главным предназначением топливной системы автомобиля являются подача топлива из бака, фильтрация, образование горючей смеси и подача ее в цилиндры. Существует несколько типов топливных систем для автомобильных двигателей. Самая распространенная в 20-ом веке была карбюраторная система подачи смеси топлива. Следующим этапом стало развитие впрыска топлива при помощи одной форсунки, так называемый моновпрыск. Применение этой системы позволило уменьшить расход топлива. В настоящее время используется третья система подачи топлива – инжекторная. В этой системе топливо под давлением подается непосредственно в впускной коллектор. Количество форсунок равно количеству цилиндров.

Устройство топливной системы

Все cистемы питания двигателя похожи, отличаются только способами смесеобразования. В состав топливной системы входят следующие элементы:

  1. Топливный бак, предназначен для хранения топлива и представляет собой компактную емкость с устройством забора топлива (насос) и, в некоторых случаях, элементами грубой фильтрации.
  2. Топливопроводы представляют собой комплекс топливных трубок, шлангов и предназначены для транспортировки топлива к устройству смесеобразования.
  3. Устройства смесеобразования (карбюратор, моновпрыск, инжектор) – это механизм в котором происходит соединение топлива и воздуха (эмульсии) для дальнейшей подачи в цилиндры в такт работы двигателя (такт впуска).
  4. Блок управления работой устройства смесеобразования (инжекторные системы питания) – сложное электронное устройство для управления работой топливных форсунок, клапанов отсечки, датчиков контроля.
  5. Топливный насос, обычно погружной, предназначен для закачивания топлива в топливопровод. Представляет собой электродвигатель, соединенный с жидкостным насосом, в герметичном корпусе. Смазывается непосредственно топливом и длительная эксплуатация с минимальным количеством топлива, приводит к выходу из строя двигателя. В некоторых двигателях топливный насос крепился непосредственно к двигателю и приводился в действие вращением промежуточного вала, или распредвала.
  6. Дополнительные фильтры грубой и тонкой очистки. Установленные фильтрующие элементы в цепь подачи топлива.

Устройство топливной системы дизельного двигателя

Принцип работы топливной системы

Рассмотрим работу всей системы в целом. Топливо из бака всасывается насосом и по топливопроводу через фильтры очистки подается в устройство смесеобразования. В карбюраторе топливо попадает в поплавковую камеру, где потом через калиброванные жиклеры подается в камеру смесеобразования. Смешавшись с воздухом смесь через дроссельную заслонку поступает в впускной коллектор. После открытия впускного клапана подается в цилиндр. В системе моно впрыска топливо подается на форсунку, которая управляется электронным блоком. В нужное время форсунка открывается, и топливо попадает в камеру смесеобразования, где, как и в карбюраторной системе смешивается с воздухом. Дальше процесс такой же, как и в карбюраторе.

В инжекторной системе топливо подается к форсункам, которые открываются управляющими сигналами от блока управления. Форсунки соединены между собой топливопроводом, в котором всегда находится топливо. Во всех топливных системах существует обратный топливопровод, по нему сливается излишек топлива в бак.

Топливная система дизельного двигателя

Система питания дизельного двигателя похожа на бензиновую. Правда, впрыск топлива происходит непосредственно в камеру сгорания цилиндра, под большим давлением. Смесеобразование происходит в цилиндре. Для подачи топлива под большим давлением применяется насос высокого давления (ТНВД).

Варианты системы питания

Основными видами горючего для ДВС являются бензин и дизельное топливо («солярка»). Газ (метан) так же относится к видам современного топлива, но, несмотря на широкую применяемость, пока не получил актуальности.
Вид топлива является одним из критериев классификации систем питания ДВС.

В этой связи выделяют силовые агрегаты:

  1. бензиновые;
  2. дизельные;
  3. основанные на газообразном топливе.

Но наиболее признанной среди специалистов является типология систем питания двигателя по способу подачи топлива и приготовления топливно-воздушной смеси. Следуя данному принципу классификации, различаются, во-первых, система питания карбюраторного двигателя, во-вторых, система питания с впрыском топлива (или инжекторного двигателя).

Карбюратор

Карбюраторная система основана на действии технически сложного устройства – карбюратора. Карбюратор – это прибор, осуществляющий приготовление смеси топлива и воздуха в необходимых пропорциях. Несмотря на разнообразие видов, в автомобильной практике наибольшее применение получил поплавковый всасывающий карбюратор, принципиальная схема которого включает:

  • поплавковую камеру и поплавок;
  • распылитель, диффузор и смесительную камеру;
  • воздушную и дроссельную заслонки;
  • топливные и воздушные каналы с соответствующими жиклерами.

Подготовка топливно-воздушной смеси в карбюраторе осуществляется по пассивной схеме. Движение поршня в такте впуска (первом такте) создает в цилиндре разряженное пространство, в которое и устремляется воздух, проходя через воздушный фильтр и сквозь карбюратор. Именно здесь и происходит формирование горючей смеси: в смесительной камере, в диффузоре топливо, вырывающееся из распылителя, дробится воздушным потоком и смешивается с ним. Наконец, через впускной коллектор и впускные клапаны горючая смесь подается в конкретный цилиндр двигателя, где в необходимый момент и воспламеняется искрой от свечи зажигания.

топливно-воздушной смеси

Впрыск топлива

Эпоха карбюратора сменяется эпохой инжекторного двигателя, система питания которого основана на впрыске топлива. Ее основными элементами являются: электрический топливный насос (расположенный, как правило, в топливном баке), форсунки (или форсунка), блок управления ДВС (так называемые «мозги»).

Принцип работы указанной системы питания сводится к распылению топлива через форсунки под давлением, создаваемым топливным насосом. Качество смеси варьируется в зависимости от режима работы двигателя и контролируется блоком управления.
Важным компонентом такой системы является форсунка. Типология инжекторных двигателей основывается именно на количестве используемых форсунок и места их расположения.

  1. с распределенным впрыском;
  2. с центральным впрыском.

Система распределенного впрыска предполагает использование форсунок по количеству цилиндров двигателя, где каждый цилиндр обслуживает собственная форсунка, участвующая в подготовке горючей смеси. Система центрального впрыска располагает только одной форсункой на все цилиндры, расположенной в коллекторе.

Особенности дизельного двигателя

Как бы особняком стоит принцип действия, на котором основывается система питания дизельного двигателя. Здесь топливо впрыскивается непосредственно в цилиндры в распыленном виде, где и происходит процесс смесеобразования (смешивания с воздухом) с последующим воспламенением от сжатия горючей смеси поршнем.
В зависимости от способа впрыска топлива, дизельный силовой агрегат представлен тремя основными вариантами:

  • с непосредственным впрыском;
  • с вихрекамерным впрыском;
  • с предкамерным впрыском.

Вихрекамерный и предкамерный варианты предполагают впрыск топлива в специальную предварительную камеру цилиндра, где оно частично воспламеняется, а затем перемещается в основную камеру или собственно цилиндр. Здесь горючее, смешиваясь с воздухом, окончательно сгорает. Непосредственный же впрыск предполагает доставку топлива сразу же в камеру сгорания с последующим его смешиванием с воздухом и т.д.

Однако холодный двигатель не сможет обеспечить должный уровень температуры, требуемый для воспламенения смеси. И использованием свечей накаливания позволит осуществить необходимый подогрев камер сгорания.

Устройство топливной системы

Большинство систем подачи горючего имеет схожее устройство. В основном классическая схема будет состоять из таких элементов:

  • Топливный резервуар или бак. В нем хранится горючее. Современные автомобили получают не просто металлическую емкость, к которой подходит магистраль. Он имеет достаточно сложное устройство с несколькими компонентами, которые обеспечивают максимально эффективное сохранение бензина или дизтоплива. В эту систему входит адсорбер, фильтр, датчик уровня и во многих моделях авто насос.
  • Топливная магистраль. Обычно это гибкий резиновый шланг, который соединяет топливный нагнетатель с другими узлами системы. Во многих машинах трубопровод частично гибкий, а частично жесткий (эта часть состоит из металлических труб). Мягкая трубка составляет магистраль с низким напором горючего. В металлической части магистрали бензин или солярка имеет большое давление. Также автомобильный топливопровод можно условно разделить на два контура. Первый отвечает за питание мотора свежей порцией горючего, и называется подачей. По второму контуру (обратка) система будет сливать излишек бензина/солярки обратно в бензобак. Причем такая конструкция может быть не только у современных ТС, но и у тех, которые имеют карбюраторный тип приготовления ВТС.
  • Бензонасос. Назначение этого устройства в том, чтобы обеспечивать постоянную перекачку рабочей среды из резервуара к распылителям или в камеру, в которой происходит приготовление ВТС. В зависимости от того, какой вид мотора установлен в машине, этот механизм может иметь электрический или механический привод. Электронасос управляется электронным блоком управления, и является неотъемлемой частью системы впрыска ДВС (инжекторный мотор). Механический насос используется в старых автомобилях, в которых на моторе установлен карбюратор. В основном бензиновый ДВС оснащается одним топливным насосом, но встречаются также модификации инжекторных ТС с подкачивающим насосом (в вариантах, в схему которых входит топливная рампа). Дизельный мотор оснащается двумя насосами один – ТНВД. Он создает высокое давление в магистрали (подробно устройство и принцип работы устройства рассказывается отдельно). Второй подкачивает топливо, благодаря чему основному нагнетателю легче работать. Насосы, создающие высокое давление в дизелях, работают от плунжерной пары (о том, что это такое, рассказывается здесь).
  • Топливный очиститель. Чертеж большинства топливных систем будет насчитывать минимум два фильтра. Первый обеспечивает грубую очистку, и устанавливается в бензобаке. Второй предназначен для более тонкой очистки топлива. Эта деталь устанавливается перед входом в топливную рампу, топливный насос высокого давления или перед карбюратором. Эти элементы являются расходными материалами и нуждаются в периодической замене.
  • В дизельных моторах также используется аппаратура, обеспечивающая подогрев солярки, прежде чем она попадет в цилиндр. Ее наличие обусловлено тем, что у дизтоплива при низких температурах вязкость высокая, и насосу становится сложнее справляться со своей задачей, а в некоторых случаях он не способен качать топливо в магистраль. Но для таких агрегатов также актуально наличие свечей накала. О том, чем они отличаются от свечей зажигания, и зачем они нужны, читайте отдельно.

В зависимости от типа системы в ее конструкцию может входить и другое оборудование, которое обеспечивает более тонкую работу подачи топлива.

Основная функция топливной системы, описание её работы

Предназначение топливной системы дизельного двигателя состоит в том, чтобы  подавать в цилиндры чётко отмеренный объём дизтоплива, в конкретный момент времени и под определённым давлением. Поэтому, из-за необходимости обеспечения постоянно высокого давления, а также за счёт высоких требований к точности работы, топливная система дизельного двигателя будет посложнее в конструкции, чем у бензинового, и достаточно дорого стоит.

Теперь попробуем представить себе бесперебойную работу топливной системы в поэтапном режиме, а для этого разберём по порядку отдельные её составные части. Итак, топливный бак служит для размещения солярки и обеспечения бесперебойной её подачи в систему. Эту функцию выполняют трубопроводы. Вначале топливоподкачивающий насос высасывает из бака горючее и через фильтры подаёт его в распределительную магистраль низкого давления. При этом в системе поддерживается стабильное давление в три атмосферы. Топливо дважды проходит  фильтрацию, проходя через фильтры грубой и тонкой очистки.

В задачу топливных фильтров входит контроль за чистотой горючего и избавлением его от возможных посторонних примесей – от частичек грязи, воды, песчинок. Прошли те времена, когда дизели были весьма непритязательными к качеству топлива. Современные дизельные моторы требуют очень чистой солярки для сохранения достойных показателей своей работы. Чистота горючего сейчас – одно из основных и непременных условий эффективной работы двигателя. Топливо подаётся только в том случае, если в системе нет воздуха.

После фильтрации солярка попадает в магистраль высокого давления. Эта часть топливной системы обеспечивает подачу и впрыскивание необходимого количества топлива в цилиндры двигателя в определённые моменты. Топливный насос высокого давления, в соответствии с порядком работы цилиндров, по топливопроводам высокого давления подаёт солярку к форсункам.

Форсунки, размещённые в головках цилиндров, впрыскивают и распыляют горючее в камеры сгорания двигателя. Так как топливоподкачиваюший насос постоянно подаёт топливному насосу высокого давления топлива «с запасом», то есть несколько больше, чем нужно, то его избыток, а с ним – и попавший в систему воздух, по специальным дренажным трубопроводам, отводится обратно в бак.

Для обеспечения синхронного впрыска горючего устроена специальная топливная рамка, к которой и подсоединяются форсунки. Они своими головками находятся во впускной трубе и распыляют топливо, сразу же в момент его подачи.

ТНВД создаёт необходимый для впрыска показатель давления, и топливо распределяется по всем цилиндрам мотора. Количество впрыскиваемого топлива, а вместе с ним – и мощностной режим работы двигателя, варьируются нажатиями на педаль акселератора. В современных дизельных двигателях просто нажатием педали «газа» объём подаваемого топлива не увеличивается, а меняется лишь программа, по которой работают регуляторы.

Да, нажимая на педаль, водитель или механизатор уже не увеличивает этим непосредственную подачу топлива, как это было в карбюраторных движках прошлых лет. А только изменяет тем самым программы работы регуляторов, которые уже сами варьируют объём единовременной подачи горючего, по строго определённым зависимостям от числа оборотов, давления наддува, от положения рычага регулятора и т.п.

Присадки и их применение

В заключении хочу немного рассказать о присадках для промывки инжекторов, в каких системах их стоит применять, а в каких нет?

Во-первых, применение любых присадок для чистки инжекторов, будь то это распределенный или непосредственный впрыск, нужно делать на свой страх и риск. Много подделок, много обмана можете еще хуже «засрать» форсунку, нежели ее прочистить.

Во-вторых, распределенный впрыск менее подвержен агрессивной среде, ибо его нахождение впускной коллектор, там нет высоких температур, а поэтому такие форсунки могут ходить по 70 – 80 000 без чистки. К ним можно добавить присадки в топливо, которые (если работают) легко «смоют» налет на них. ЗДЕСЬ ЭТО ОБОСНОВАНО!

В-третьих, непосредственный впрыск, как я уже писал — что форсунки находятся в агрессивной среде! На них просто запекается всевозможный налет (который оседает и в цилиндрах и на свечах). Смыть его сложно, причем с применением, каких-то присадок – поэтому желательно их снять и прочистить на СТО, на стенде, пусть вам продемонстрируют их работоспособность. ДА это дороже, но я же вам указывал, что такая система подачи топлива дороже в эксплуатации. Я БЫ НЕ СТАЛ ЛИТЬ ПРИСАДКИ ДЛЯ ИХ ЧИСТКИ.

Вот как бы и все, сейчас подробная видеоверсия статьи, для тех, кто не понял, постарался снять просто.

Читайте наш АВТОБЛОГ, будет еще много полезных статей и видео.

Комментарии

13.03.2019

семен

Спасибо.Я посмотрел видео и прочитал более менее мне теперь понятнее на много стало.Если можно я б хотел подробнее узнать принцип работы устройства карбюратора и моно саму систему которая расположена над впускным колекторам.

Виды питания бензиновых двигателей

  • карбюраторные;
  • инжекторные.

Они имеют отличия в конструкции и рабочих параметрах.

Карбюраторные

Работа карбюраторной системы осуществляется по следующему принципу:

  1. Насос всасывает топливо из бака. При этом он обеспечивает невысокое давление, достаточное лишь для подачи топлива.
  2. Двигаясь по трубопроводу, топливо проходит фильтрацию.
  3. В специальной камере (карбюраторе) горючее смешивается с воздухом.
  4. Готовая смесь подается напрямую в цилиндры двигателя, где она сгорает.

Техобслуживание карбюраторной системы

Техобслуживание и ремонт приборов системы питания бензинового двигателя можно произвести своими руками. Для этого нужно выполнить ряд манипуляций. Они сводятся к проверке креплений топливопроводов, герметичности всех компонентов. Также проводится оценка состояния системы выпуска отработанных газов, тяги дроссельных приводов, воздушной заслонки карбюратора. Кроме того, нужно проводить контроль состояния ограничителя коленчатого вала.

При необходимости нужно проводить очистку трубопроводов, замену уплотнителей. Особенностью техобслуживания карбюратора является необходимость проведения его настройки весной и осенью.

В некоторых случаях причиной ухудшения работы карбюраторного мотора могут быть неисправности в других узлах. Перед началом техобслуживания системы подачи топлива нужно проверить другие компоненты механизмов.

Неисправности системы питания бензинового двигателя карбюраторного типа можно проверить при работающем и выключенном двигателе.

Если мотор заглушен, можно оценить количество бензина в баке, а также состояние уплотнительных резинок под пробкой горловины. Также оценивается крепление бензобака, топливопровода и всех его элементов. Иные элементы системы тоже следует проверить на прочность крепежа.

Затем нужно запустить мотор. Проверяется отсутствие протечек в местах соединений. Также следует оценить состояние фильтров тонкой очистки и отстойника. Карбюратор нужно правильно настроить. В соответствии с рекомендациями производителя проводится выбор соотношения воздуха и бензина.

Инжекторные

Топливная система инжекторного двигателя отличается тем, что имеет систему впрыска, принудительно нагнетающую топливо в камеру сгорания. Какое давление в топливной системе инжекторного двигателя создает насос зависит от типа впрыска:

  • С индивидуальными форсунками для каждого цилиндра (распределенный впрыск). Создаваемое насосом давление в топливной рампе составляет от 2,5 бар до 4 бар.
  • С одной форсункой (моновпрыск), подающей топливо для всех цилиндров двигателя. Простая схема, которая в современном автомобилестроении практически не используется из-за низкой экономичности.
  • Непосредственный впрыск. Форсунки установлены в головке блока цилиндров, что позволяет выполнять прямой впрыск топлива в цилиндры. В этом случае рабочее давление составит около 155 бар.

Схема работы топливной системы инжекторного бензинового двигателя:

  1. Насос через фильтры подает бензин в топливную рампу.
  2. Регулятор на рампе обеспечивает заданный уровень давления топлива.
  3. Форсунки, установленные на рампе, впрыскивают топливо в цилиндры.
  4. В момент подачи бензина в цилиндры подается и воздух, образуется топливовоздушная смесь.

Топливные системы дизеля

Все ТС дизеля используют непосредственный впрыск. Объясняется это тем, что внутри дизельных силовых агрегатов применяется сжатие. Топливо должно подаваться в строго определённый момент. Рассмотрим подробнее виды дизельных топливных систем.

Плужерный многосекционный насос

Первая ТС дизельного мотора с ПМН производила впрыск строго в момент, когда та или иная секция насоса выдавливала очередную порцию горючего. ПМН приводился в действие непосредственно от кривошипного вала.

Топливная система с ПМН менее требовательна к качеству горючего, считается более дешёвой. Одновременно с этим, она и менее экологична, хуже обеспечивает машину параметрами рывка. Системы с ПМН не оснащаются турбонагнетателем, что для дизельного агрегата тоже минус.

ТС насос-форсунки

Дизельная топливная система

Более совершенная ТС дизельного ДВС, в которой каждая форсунка имеет собственный насос. Такой подход позволяет не ставить длинные топливные приводы высокого давления. Однако стоят форсунки этого типа очень дорого, и при этом, они являются расходниками, которые надо периодически менять. К тому же, ТС подобного типа чересчур требовательна к качеству топлива.

Из плюсов же модернизированной ТС кроме практичности можно назвать повышение надёжности силового агрегата. Так, если один из цилиндров портится, остальные продолжают свою работу, как ни в чём ни бывало.

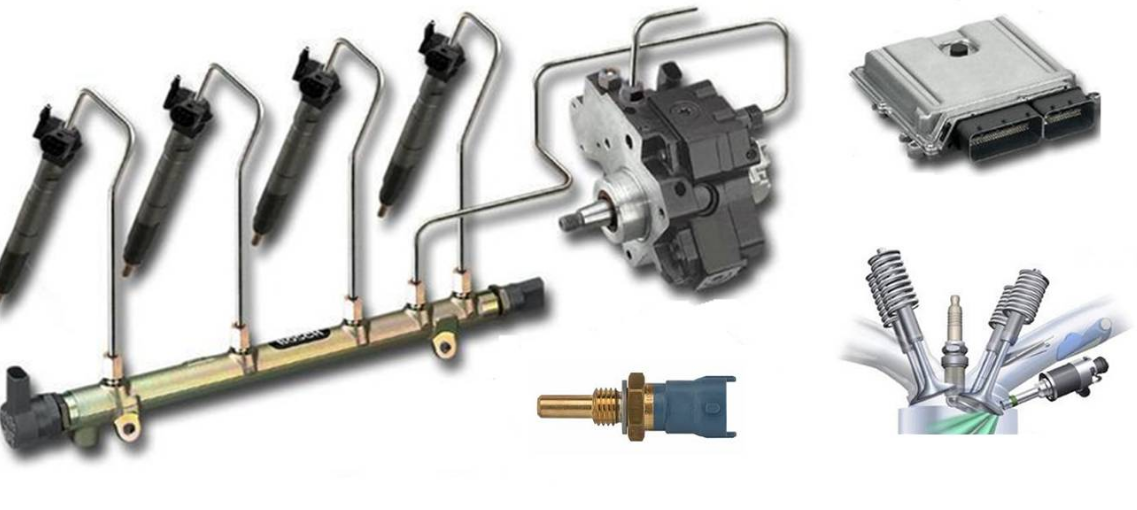

ТС Common Rail

Самая совершенная ТС дизельного двигателя, подразумевающая наличие общей рампы. Принцип работы схож с непосредственным впрыском бензинового агрегата. В системах Common Rail обязательно наличие ЭТНВД (электрический насос высокого давления), который создаёт давление более 200 ат в топливной рампе. Открытие форсунок осуществляется электросигналами, поступающими непосредственно от БУ силового агрегата.

Из преимуществ Common Rail эксперты выделяют сравнительно высокий КПД, низкий расход солярки и малое количество вредных СО2. Из недостатков – повышенная требовательность к качеству топлива.

Автомобиль может быть оснащён любой из описанных выше систем. Какая бы она ни была, требуется своевременное обслуживание и регулярный технический осмотр, иначе даже самая топовая ТС долго не прослужит.
