Датчик положения распредвала (дпрв): где находится и как проверить на работоспособность

Какие причины неисправности в работе ДПРВ

Если датчик положения распредвала вышел из строя, то форсунка будет срабатывать за каждый оборот коленвала, то есть в два раза чаще.

Симптомы или признаки сломанного датчика:

Значительно увеличивается расход топлива.
Двигатель работает асинхронно во время движения, то есть дергается во время движения, едет рывками, теряет скорость. Двигатель может глохнуть как-будто кончился бензин. Также, иногда, авто не может набрать высокую скорость, более 60 км/час. В конструкциях автомобилей стоят датчики скоростей. Узнайте к чему приводят неполадки в их работе и как проверить датчики скоростей.
На определенных марках и моделях авто при неисправном ДПРВ может застопориться коробка передач. Выходом из зафиксированной коробки передач будет перезапуск двигателя. Если это происходит постоянно, то точно вышел из рабочего режима CMP.
При диагностировании своими руками сканером, могут возникать сбои в работе.
Также может пропасть искра и не запускаться мотор.
Горит ЧЕК (check) на холостых оборотах, на высоких оборотах гаснет.

Такие причины нерабочего датчика показываются на панели приборов соответствующими значками. Когда ДПРВ (СМР) не рабочий, блок управления запишет неправильный режим работы и выдаст определенный код ошибки. Для расшифровки кодов ошибок можно закачать приложение на телефон или планшет и узнать, что конкретно означает данный код ошибки.

Вот самые часто выскакивающие ошибки:

P0365 означает, чт нет сигнала в цепи датчика положения распредвала.
P0344 предупреждает, что подаваемый датчиком сигнал слабый, прерывистый.
P0343 слишком высокий подаваемый датчиком CMP сигнал.
P0342 говорит, что слишком низкий уровень сингла ДПРВ.
Р0341 фаза газораспределения не соответствует состоянию правильной работы двигателя.
P0340 полностью отсутствует сигнал с датчика.
P0300 расшифровывается, как нарушение циклов воспламенения в системе зажигания (воспламенение часто пропускается).

Факторы, влияющие на появление причин, указывающих на нерабочее состояние датчика положения распредвала:

Сигнальные провода не подсоединены к датчику.
Присутствует влага в соединении датчика.
Сигнальный провод задевает «массу» (какой-либо металлический объект в автомобиле).
Сигнальный провод разомкнут, оторван.
Сигнальный провод замыкает на бортовую сеть.
Нарушена изоляция датчика, обрыв экранирующей оболочки или жгута.
Провод питания датчика оторван или поврежден.
Неправильно подсоединены питающие провода.
Неисправны высоковольтные провода цепи зажигания.
Неправильно работает блок управления двигателем.
Не соответствующий норме зазор между датчиком и меткой (слишком большой или слишком маленький зазор).
Шестерня распредвала «бьет», то есть имеет превышенную норму торцевого биения.
Есть металлическая стружка на корпусе ДПРВ.

Способы проверки датчика распредвала

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.

Проверка датчика распредвала мультиметром

Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).

Схема подключения для проверки датчика фаз 21110-3706040

Схема подключения для проверки датчика фаз 21120-3706040

Алгоритм выполнения проверки датчика мультиметром следующий:

Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
Отсоединить «фишку» от датчика, отщелкнув фиксатор.
Демонтировать датчик из его посадочного места.
На «фишке» датчика 21110-3706040 автомобиля ВАЗ (и на многих других) контакт «А» соответствует массе, контакт «С» — плюсовой провод, идет от реле управления, контакт «В» — сигнальный провод (средний). У фишки датчика 21120-3706040 контакт «А» соответствует массе, контакт «В» — плюсовой провод от реле управления, контакт «С» — сигнальный провод.
Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).
Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.
Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).
Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.
Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).
Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90. 100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.

Проверка ДПРВ с помощью осциллографа

Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.

При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.

Замена датчика положения распредвала

Ремонт неисправного ДПРВ нецелесообразен. Электроника находится в герметично залитом корпусе, разобрать его без повреждений не получится.

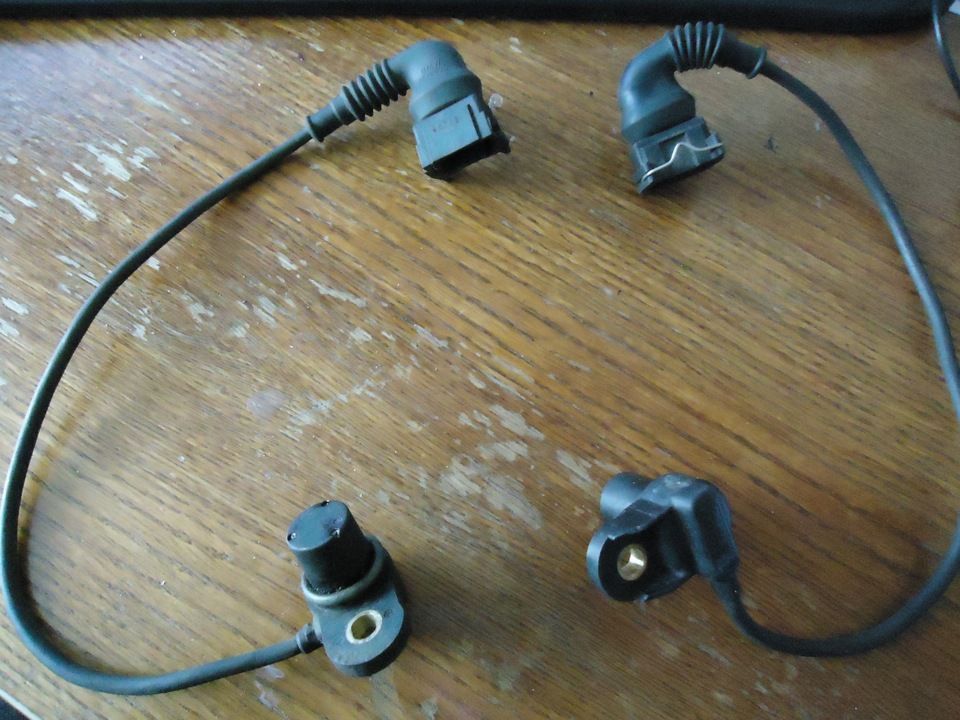

Даже если вам удастся подобрать сторонний узел с подходящими проушинами крепления, он все равно не будет работать корректно. На фото ДПРВ автомобиля ВАЗ 2112 16 клапанов.

Дело в том, что элемент Холла состоит из двух частей, калиброванных между собой. Если вы установите не тот считывающий датчик, он не будет совместим с ответной частью, закрепленной на распределительном валу. Поэтому приобретайте запчасть в соответствии с «Parth Number» по VIN номеру автомобиля. Производитель не имеет значения, главное, чтобы это не был контрафакт.

Проверка работоспособности датчика положения распредвала без диагностики

В первую очередь необходимо узнать, где находится датчик фаз на вашей модели автомобиля. Вы не сможете найти эту информацию в инструкции по эксплуатации, необходима литература по ремонту и обслуживанию. Например, посмотрим на фото расположения ДПРВ в подкапотном пространстве ВАЗ 2112:

Овальный разъем с тремя контактами в центре иллюстрации.

Проверка датчика фаз начинается с внешнего осмотра. Прежде чем снять сенсор, необходимо убедиться в целостности корпуса, разъема, отсутствии следов обгорания и технических жидкостей. Поскольку прибор расположен под капотом и не защищен от внешних воздействий, причиной неисправности может быть банальный обрыв одного из проводов.

Даже если проводка выглядит исправной, рекомендуется проверить ее мультиметром на участке от разъема датчика до колодки электронного блока управления двигателем. Соединив клеммы тестера с контактами разъемов, попросите помощника подвигать кабель для поиска скрытых обрывов. После чего надо проверить чистоту контактов: они могут быть окислены.

Еще одна причина неисправности, которая не проявляется явно — наличие постороннего импульсного сигнала, влияющего на передачу информации по информационному кабелю. Это могут быть импульсы от управляющих проводов форсунок или высоковольтные свечные провода. Чтобы устранить негативное воздействие, необходимо привести разводку всех проводов в подкапотном пространстве в штатную схему. К шлейфу ДПРВ не должны быть прикреплены посторонние провода, особенно от нештатных устройств: блок управления ксеноном, датчики парковки, дополнительный звуковой сигнал. Наводки от этих устройств трудно диагностируются, но могут оказать негативное влияние на работу датчика фаз.

Назначение и принцип работы датчика распредвала 405, 406, 409, 4213, 4216 двигателя

Назначение датчика распредвала 405, 406, 409, 4213, 4216 двигателя состоит в определении положения выпускного распределительного вала. Поэтому данное устройство так и называется — датчик распредвала. Через положение распредвала с помощью этого датчика электронный блок управления определяет положение выпускных клапанов. А с помощью программы, заложенной в ЭБУ, определяет фазу впрыска и выпуска. Отсюда датчик распредвала имеет другое название — датчик фазы. Он помогает компьютеру движка определять фазу впрыска бензовоздушной смеси и выпуска отработанных газов. Он является своеобразным сенсором ЭБУ, с помощью которого тот следит за фазами работы цилиндров силового агрегата. Датчик положения распредвала 405, 406, 409, 4213, 4216 двигателя работает совместно с отметчиком, расположенным на заднем торце выпускного распределительного вала.

Отметчик представляет собой загнутую металлическую пластину. Момент образования импульса в датчике распредвала соответствует проходу металлического отметчика возле его торца. Датчик положения распредвала 405, 406, 409, 4213, 4216 двигателя — это интегральное устройство со встроенным усилителем формирования сигнала.

По принципу работы существует три разновидности датчика распредвала:

С магнитом (индуктивного вида). Принцип работы данного вида датчика распредвала основан на возникновении ЭДС в магнитном поле прибора при прохождении возле его торца металлического зуба или отметчика. Подключение данных приборов обычно осуществляется двух контактной колодкой.
Эффект холла. Работа ДПРВ основана на возникновении магнитного поля при прохождении возле его торца металлического предмета (отметчика). После чего магнитное поле возбуждает электрический импульс, который принимается ЭБУ. На этом принципе созданы датчики распредвала на движках 406, 405, 409, установленных на автомобили УАЗ и Газель.
Световой эффект. Принцип работы данного типа датчика распредвала основан на приеме и преобразовании светового луча, который излучает источник.

Работа датчика положения распредвала 406-3847050 движков 405, 406, 409, 4213 основана на эффекте Холла (или магниторезистивного эффекта), создающий формирование ЭДС при изменении магнитного поля. Изменения магнитного поля происходят при прохождении металлического штифта-отметчика возле торца датчика. Далее мостовая схема усиливает полученный сигнал и отправляет его на управляющий компьютер авто.

При поломке этого устройства ЭБУ переводит работу движителя из распределенного фазированного впрыска топлива в распределенный пара фазный впрыск.

Видео — датчик распредвала, его назначение, принцип действия, место расположения:

Проверяем

В идеале проверка датчика должна выполняться с помощью осциллографа. Для этого придется произвести проверку датчиков распредвала и коленвала. После чего, совместив 2 полученные кривые, можно оценить их работу. Но, далеко не всегда есть возможность проверить ДПРВ с помощью осциллографа. В этом случае, нужно выполнить проверку подручными средствами. Для начала включите зажигание, проверяется уровень напряжения проводов, подводящих питание к датчику. Оно должно соответствовать бортовому напряжению вашего автомобиля. Если на проводах показывается 0 В, то проблема не в датчике, а цепи его питания. Проверьте контакты в колодках, а также сами провода на предмет их поломки. При необходимости поменяйте провода, на контакты нанесите пластичную смазку. Часто за зиму они окисляются, что мешает нормальной работе системы.Перед дальнейшей проверкой внимательно осмотрите датчик

Обращать внимание следует на его положение относительно распредвала. Бывают случаи, когда он немного смещается, и дает ошибочный сигнал блоку управления двигателем. В итоге, тот воспринимает это как неисправность ДПРВ, и начинает работать в аварийном режиме

Если заметили такое смещение, то нужно просто поправить датчик, и на этом ремонтные работы закончатся.После чего нужно замерить напряжение на выводе «А». Оно должно равняться 12 В. Не больше и не меньше. Также проверить работоспособность датчика можно сняв его. Для этого, вам понадобится аккумулятор на 12 В, провода, нож и вольтметр. Снятый датчик распредвала подключается к питанию, его особенностью является, подводимый с помощью отдельного провода минус, не перепутайте полярность. Также на выводы подключается вольтметр. Теперь можно переходить к проверке. Как мы помним из начала статьи, датчик реагирует не изменения магнитного поля. Поэтому берем нож и подносим к датчику. Вольтметр при этом должен показать скачкообразное изменение напряжения до 12 В, такое поведение говорит об исправности датчика. Если напряжение осталось нулевым, или изменилось незначительно, то датчик неисправен и следует поставить новый

В итоге, тот воспринимает это как неисправность ДПРВ, и начинает работать в аварийном режиме. Если заметили такое смещение, то нужно просто поправить датчик, и на этом ремонтные работы закончатся.После чего нужно замерить напряжение на выводе «А». Оно должно равняться 12 В. Не больше и не меньше. Также проверить работоспособность датчика можно сняв его. Для этого, вам понадобится аккумулятор на 12 В, провода, нож и вольтметр. Снятый датчик распредвала подключается к питанию, его особенностью является, подводимый с помощью отдельного провода минус, не перепутайте полярность. Также на выводы подключается вольтметр. Теперь можно переходить к проверке. Как мы помним из начала статьи, датчик реагирует не изменения магнитного поля. Поэтому берем нож и подносим к датчику. Вольтметр при этом должен показать скачкообразное изменение напряжения до 12 В, такое поведение говорит об исправности датчика. Если напряжение осталось нулевым, или изменилось незначительно, то датчик неисправен и следует поставить новый.

Замена. Для полной проверки ДПРВ следует снять с двигателя. Крепится он с помощью болта, на большей части современных автомобилей для этого потребуется ключ М10. При снятии, возможно, придется помучиться с уплотнительной резинкой. Она обычно прикипает. В таком случае, нужно ее аккуратно поддеть шлицевой отверткой

После демонтажа обратите внимание на кольцо датчика, расположенное на шкиву. Заключение

Проверка двухпроводного индуктивного датчика

Существует ряд общих признаков неисправного ДПРВ. Если у вас возникли такие проблемы, вам может потребоваться его заменить. Эти же симптомы могут быть вызваны проблемами с системами зажигания или впрыска топлива. Таким образом, перед заменой ДПРВ стоит провести тесты на определение настоящего источника неисправности.

Если загорается индикатор проверки, ваш ECU записывает код неисправности. Вы можете проверить ошибки с помощью специального диагностического прибора. Коды между P0335 и P0338 соответствуют проблемам ДПРВ.

Это, вероятно, самый простой и наиболее точный способ проверки и определения проблемы ДПРВ. К сожалению, ДПРВ, как правило, выходит из строя намного раньше, чем загорается соответствующий индикатор. Чтобы быть постоянно в курсе проблем автомобиля, стоит проводить и другие виды тестирования.

RPM – этот следующий метод проверки ДПРВ, где также потребуется диагностический прибор. Одна из настроек сканера позволяет считывать скорость вращения двигателя в оборотах в минуту (об/мин). Настройте сканер для считывания оборотов двигателя и заведите его. Сканирующий прибор должен считывать от 100 до 500 об/мин. Низкое значение указывает на то, что ДПРВ работает неправильно. «0» означает, что ДПРВ полностью вышел из строя.

Тестирование мультиметром

Конечно, доступ к сканеру есть не у всех (хотя их иногда можно арендовать в магазинах запасных частей). Мультиметр является более распространённым и очень полезным инструментом для диагностики многих электронных компонентов вашего автомобиля. Мультиметр может измерять напряжение, ток и сопротивление.

Вы можете снять ДПРВ, а затем проверить сопротивление. Прикрепите один конец мультиметра к каждому проводу ДПРВ. Сопротивление 0 означает, что существует короткое замыкание. Бесконечное сопротивление означает, что существует разомкнутая цепь. Любое из этих показаний указывает на то, что ДПРВ не работает. При любом другом значении проверьте его в инструкции производителя. Если показание не соответствует рекомендуемому сопротивлению, вы должны заменить ДПРВ.

Ещё один способ проверить ДПРВ с помощью мультиметра – проверить выходное напряжение при помощи двигателя. Чтобы сделать это, вам понадобится помощник. Зачистите соединительные разъёмы и измерьте выходное напряжение в милливольтах переменного тока. Как правило, это показание составляет около 200 милливольт, но может изменяться в зависимости от марки авто. Проверьте технические характеристики в инструкции пользователя. Если выходного напряжения нет, то, очевидно, ваш датчик работает неправильно.

Эти тесты помогут вам определить источник проблемы. Они либо предотвратят ремонт, который вам не нужен, либо подтвердят, что ремонт, который вы собираетесь сделать, именно тот, который действительно нужен. Если тестирование действительно подтвердило, что ваш ДПРВ неисправен, придётся его заменить.

Что такое датчик распределительного вала

Перед тем как перейти к вопросу о проверке датчика положения распредвала, необходимо выяснить, что это за устройство, для чего оно нужно и по какому принципу работает. Это поможет уяснить детали проверки в будущем.

Датчик распределительного вала — это устройство, которое фиксирует угловое положения указанного вала в конкретный момент времени. Полученная с его помощью информация передается на электронный блок управления двигателем (ЭБУ), и на ее основе этот орган управления отдает команды на впрыск топлива и зажигание топливовоздушной смеси в каждом цилиндре в конкретный момент времени.

Работа датчика положения распределительного вала основана на эффекте Холла. Так, непосредственно на распредвалу находится металлический зуб, который во время вращения вала изменяет магнитное поле в расположенном рядом датчике. Этот зуб имеет название рэпер. В датчике фиксируется изменение магнитного поля, которое преобразуется в электрический сигнал небольшого напряжения. Этот сигнал и подается на электронный блок управления.

На самом деле датчик положения распределительного вала фиксируется лишь одно его положение, соответствующее положению поршня первого цилиндра в верхней мертвой точке. Далее фазированный впрыск топлива выполняется в последовательности работы цилиндров. Обычно это система 1-3-4-2.

Датчики положения распределительного вала стали устанавливать на двигатели с разделенным (фазированным) впрыском топлива приблизительно с 2005 года.

В случае, если датчик распредвала выходит из строя (электронный блок управления получает от него некорректную информацию или вовсе не получает ее), то программно заложен переход в аварийный режим. Он подразумевает использование попарно-параллельную (групповую) подачу топлива в двигатель. Это приводит к двум негативным последствиям:

Небольшая потеря мощности двигателя, особенно при езде в критических режимах (разгоне, езде под нагрузкой).
Увеличение расхода топлива приблизительно на 10…20% (зависит от мощности двигателя, его конструктивных особенностей, а также условий эксплуатации).

Что касается дизельных двигателей, то датчики положения распределительного вала устроены аналогично, но есть одно отличие. Оно заключается в том, что датчик фиксирует положение не только первого цилиндра, а всех. Это сделано за счет того, что на задающем диске имеется отдельный зуб для каждого цилиндра.

Таким образом, при выходе датчика из строя имеет смысл как можно быстрее выполнить его диагностику и при необходимости замену.

Датчик положения распредвала. Принцип работы, диагностика

На любом четырехтактном двигателе полный цикл совершается за два оборота коленчатого вала – один раз поршень подходит к верхней мертвой точке в конце такта сжатия, второй раз – в конце такта выпуска. Это позволяет на впрысковых моторах использовать в качестве опорного сигнала только момент отсчета от датчика положения коленчатого вала. При этом работа впрыска и зажигания называется нефазированной. В момент конца выпуска происходит вторая (холостая) искра, а форсунка открывается дважды, часть топлива подается на открытый впускной клапан, часть – на закрытый.

Таким образом система впрыска упрощается, не теряя каких-либо реально ощутимых владельцем качеств. Вместо индивидуальных катушек зажигания можно использовать пару сдоенных, как сделано на восьмиклапанных двигателях ВАЗ. Если взять «Рено», то у них и на моторах с индивидуальными катушками зажигания оно не фазировано: катушки 1-4 и 2-3 цилиндров соединены по первичным обмоткам последовательно и срабатывают одновременно.

Но вот подача части топлива на закрытый впускной клапан в один «прекрасный» момент пошла вразрез с требованиями экологов: из-за плохой испаряемости бензина на холодном двигателе на прогреве приходилось увеличивать подачу топлива. Даже эти миллилитры уже не вписывались в более жесткие экологические нормы, поэтому пришлось изобретать способ фазирования работы впрыска, чтобы топливо в цилиндр подавалось в момент такта впуска. А на моторах с непосредственным впрыском он должен происходить строго в один такт.

https://youtube.com/watch?v=3TCcw73LZis

Методы диагностики

Проверить работоспособность индуктивного датчика и моделей Холла можно схожими методами. Необходимо использовать обычный мультиметр, чтобы замерять напряжение. Предварительно выполните следующие действия:

Проверьте подключение ДПРВ к информационным проводам. Должны быть подключены провода +12 вольт и «масса». Где они находятся, можете посмотреть в документации к датчикам.
Если эти контакты верно подсоединены, запустите мотор, а затем непременно проверьте формирование импульсов. Если имеется осциллограф, рекомендуем использовать именно его.
Снимите с датчика сигнальные провода. Убедитесь в отсутствие влаги. При необходимости почистите соединения от налета, удалите влагу и качественно высушите контакты.
Проверьте целостность изоляционного слоя. Часто он повреждается из-за высоких температур, которые создаются двигателем.
Рекомендуем измерить сопротивление изоляции индуктивного датчика. Параметр должен лежать в пределах от 0,5 до 1 кОм. Перед измерением обязательно уточните этот параметр в руководстве к вашему автомобилю.

Также датчик Холла проверяется мультимтером в режиме измерения постоянного напряжения. Включите зажигание, а затем проведите замер между проводом «массы» и общей «массой» авто. Должно показать 0 вольт. Напряжение между общей «массой» и питанием устройства в исправном состоянии составляет примерно 11-12 вольт. Подсоедините «массу» и сигнальный контакт к мультиметру и проведите рядом с чувствительным контактом какой-либо предмет из металла. Если показания прибора не изменятся, датчик однозначно вышел из строя. Для двухконтактных датчиков на мультиметре необходимо выставлять измерение переменного напряжения, а для моделей с тремя контактами – постоянного. При наличии соответствующего инструмента произвести диагностику не представляет проблем. Сделать это можно за 10-15 минут в гаражных условиях.

Стоимость и замена датчика распредвала

Если результаты тестов окончательно убедили вас в том, что ДПРВ неисправен, его необходимо заменить. На многих автомобилях поменять датчик очень просто. Всё сводится к отключению электрического разъема, откручиванию лишь одного крепёжного болта, вытаскиванию старого и установке нового датчика. На других авто приходится попутно снимать несколько компонентов двигателя, иначе получить доступ к датчику не удастся. Для оценки возможности самостоятельной замены ДПРВ мы советуем изучить соответствующий пункт руководства по ремонту конкретного автомобиля. Стоимость датчика распредвала обычно составляет в пределах 30-100 долларов.
