Замена датчика сцепления на калине

Диагностирование с применением приборной панели

Владельцу рассматриваемой нами российской модели желательно помнить все коды ошибок, которые периодически могут возникать в системе. Кроме этого, рекомендуется научиться самостоятельно выполнять диагностирование приборной панели. Она призвана отражать коды ошибок, возникающие в электронных компонентах Лада Калина.

Для запуска процесса диагностики потребуется нажать кнопку, которой фиксируется величина суточного пробега. Удерживая ее, включаем зажигание поворотом соответствующего ключа. Если данная манипуляция исполнена корректно, то стрелки на шкалах спидометра, тахометра и вспомогательных индикаторов начнут движение по круговой траектории, перемещаясь от начального к конечному положению.

По завершении данного перемещения стрелок владельцу потребуется переключить экран в другой режим. Это поможет осуществить специальная кнопка, присутствующая на переключателе дворников под рулем. Нажатие воспроизводит картинку с показателями работоспособности широкого перечня подвластных ЭБУ приборов. Также здесь высвечивается версия программного софта комплекса — самодиагностика.

Вслед за троекратным обновлением информации на приборке появляются сами коды ошибок, выраженные в цифровом виде.

Рассмотрим перечень ошибок по номерам:

1. №2 – ошибка свидетельствует о присутствии факта отклонения показателя напряжения в бортовой сети от номинального параметра;
2. №3 – «говорит» о вышедшем из строя датчике топливного уровня в баке;
3. №4 – так называемая ошибка 4 активируется, если в цепи датчика температуры антифриза в охлаждающем контуре произошел разрыв или же сам компонент пришел в негодность;
4. №5 – указывает на поломку датчика забортной температуры;
5. №6 — подтверждает факт перегрева мотора;
6. №7 – констатирует критически малый уровень давления масла в соответствующем контуре мотора;
7. №8 – ошибка 8 на нерабочие тормозные узлы автомобиля;
8. №9 – подтверждает факт разрядки АКБ.

Отдельного внимания заслужил символ «Е», который указывает на присутствие ошибок, заложенных в «EEPROM». Каждая неисправность, в том числе ошибка 4 и ошибка 8, требуют внимания со стороны владельца авто.

Замена датчика сцепления на Гранте

Из описания работы понятно, что он расположен на шарнире педали сцепления. Выключатель в штатном кронштейне-держателе хорошо видно, если посмотреть на педальный узел снизу.

Для демонтажа не обязательно разбирать педаль. Хотя процесс достаточно неудобный, требуется много места в районе водительской двери.

• Необходимо отсоединить разъем. Это удобнее сделать, предварительно выдернув клипсу-держатель из гнезда.
• Затем необходимо снять пружину: для этого тонкой отверткой можно оттянуть ее за кольцо.
• После этого можно откручивать крепление держателя (два винта). Потребуется крестообразная отвертка с коротким жалом.
• Теперь можно извлечь датчик (собственно «микрик») из держателя.

Осматриваем выключатель: возможно, просто оторвались провода от клемм. Корпус можно вскрыть, и проверить контактную группу.

90% неисправностей именно здесь. Если можно восстановить пружинку, или почистить контакты — ремонт условно бесплатный. Если нет — покупаем новый датчик: он стоит недорого.

Установка производится в обратном порядке

Особое внимание надо уделить пружинке держателя. Если она установлена неправильно — выключатель быстро сломается

Пружина демпфирует нагрузку на «микрик» со стороны кронштейна педали.

Диагностика при помощи стороннего оборудования

Более точно на Шеви Нива ошибки можно выявить при помощи подключения дополнительного оборудования. Методика более сложна в техническом плане, но позволяет с минимальной погрешностью установить причину поломки или сбоя. При этом последовательность действий следующая:

• заглушить двигатель;
• найти под приборной доской контактный разъем, фишка расположена снизу рулевой колонки;
• подключить настроенный компьютер к выходу ЭБУ;
• включить зажигание;
• следовать инструкции программы.

Если все действия выполнены правильно, в окне рабочего стола высветится вся доступная информация и имеющиеся ошибки в виде зашифрованных кодов.

Также существуют специализированные сканеры, предназначенные конкретно для Chevrolet NIVA. Дилерские устройства подключаются на место штатного блока сигнализаторов через выведенный шлейф.

Отдельно следует выделить современные девайсы, предназначенные для присоединения смартфона к автомобилю, при этом считывание кодировок и управление режимами работы происходит непосредственно с дисплея гаджета.

При этом следует знать, что значат кодировки, высвечиваемые при диагностике. Код состоит из нескольких элементов.

• Р – электроника мотора дала сбой;
• С – имеются проблемы с шасси;
• В – внутреннее пространство салона, обнаружена проблема;
• U – имеются проблемы при установке сопряжения бортовых систем.

Следующим элементом выступает однозначная цифра:

• 0 – ОВD 2;
• 1-2 – стандартный код предприятия изготовителя;
• 3 – резервная часть электрооборудования.

Следующая цифра определяет точный порядковый номер магистрали, в которой обнаружен дефект:

• 0 – устройство выхлопной системы;
• 1-2 – нарушение устройства подачи топлива или воздуха в двигатель;
• 3 – зажигание работает некорректно;
• 4 – дополнительный контроль оборудования;
• 5 – контроль состояния холостого хода двигателя;
• 7-8 – устройство трансмиссии и ходовой части.

Датчик положения педали сцепления ВАЗ

На последних моделях автомобилей ВАЗ, оснащенных электронной педалью газа, устанавливается датчик положения педали сцепления. Рассмотрим, для чего он нужен, принцип работы и возможные неисправности.

Где установлен датчик сцепления

Датчик положения педали сцепления на автомобилях ВАЗ установлен непосредственно на кронштейне педали сцепления, его можно увидеть, заглянув под рулевую колонку.

Датчик положения педали сцепления является одним из элементов системы управления двигателем с электронной педалью газа. Этот датчик обеспечивает более гибкую схему управления режимами двигателя. Он упрощает процесс начала движения, исключает «провалы» оборотов и рывки автомобиля при переключении передач в МКП, а также позволяет добиться снижения расхода топлива.

Подавая информацию в контроллер двигателя о моменте включения и выключения сцепления, датчик положения педали сцепления позволяет ему уменьшать или увеличивать обороты двигателя в нужный момент, а также корректировать углы опережения зажигания.

Датчик положения педали сцепления представляет собой обыкновенный концевой выключатель, имеющий два положения — «вкл» и «выкл».

Его нормальное положение — разомкнутое, то есть он включается только при нажатии на педаль сцепления.

О неисправности датчика положения педали сцепления могут говорить следующие симптомы:

• «клевки» автомобиля при переключении передач
• резкое увеличение или падение оборотов двигателя при выключении сцепления

Также при возникновении неисправности датчика положения педали сцепления, в контроллере двигателя фиксируется ошибка 0830 «Ошибка датчика педали сцепления» и включается лампочка «Check Engine» в комбинации приборов.

Ошибка 0830 фиксируется, если контроллер двигателя не получает сигнал от датчика сцепления:

• в течение 2 секунд после переключения передачи во время движения
• после четырех переключений передач на скорости выше 10 км/ч и оборотах двигателя выше 1000 об/мин

Основные причины появления ошибки 0830:

• неисправность самого датчика сцепления
• короткое замыкание или обрыв цепи
• неправильная высота педали сцепления

С ошибкой 0830 мы столкнулись при подготовке материала «Как доехать без сцепления?» Мы записывали видеоинструкцию, как можно переключать передачи без сцепления. После нескольких переключений передач без выключения сцепления на панели уже загорелась лампочка «Check Engine», которая погасла только после нескольких десятков переключений передач в нормальном режиме.

Цена датчика сцепления

На многих автомобилях ВАЗ с электронной педалью газа разъем для этого датчика есть, а самого датчика нет. Непонятно, то ли его забывают установить на заводе, то ли снимают нерадивые дилеры. Вполне возможен и второй вариант, так как этот датчик пока в большом дефиците. Стоит он в среднем 350 рублей, а вот найти его в свободной продаже практически нереально.

Датчики положения педали сцепления на автомобили ВАЗ бывают двух видов:

21214-3720020-02 для автомобилей Lada 4×4 с электронной педалью газа

1118-3720015 для автомобилей Калина, Гранта и Приора с электронной педалью газа.

Между собой они не взаимозаменяемы.

Казалось бы, простейший датчик, но как сильно он может усложнить жизнь рядовому автовладельцу.

Автомобиль: Лада Гранта. Год выпуска: 2014 Спрашивает: Карм. Суть вопроса: высветилась ошибка 0830, что делать?

Сегодня утром загорелся индикатор «проверьте двигатель», прямо на ходу. По бортовому компьютеру показало ошибку: «P0830 Выключатель педали сцепления, цепь неисправна». Сцепление работает, трогается без рывков, машина едет как надо, глюков не замечено.

У кого такое было, как это лечить? Ошибку сбросил, через какое-то время появляется снова.

Диагностика работоспособности

Проверка работоспособности заключается: 1. В прозвонке (проверке) мультиметром изделия. 2. Разборке и визуальном осмотре внутренних составляющих детали. 3. Замена датчика не заведомо исправный.

Первый способ предусматривает поочередное измерение контактов демонтированного датчика. Смысл в том, чтобы проверить каждый контакт в отдельности и попарно (второй и третий контакт). Сделать это достаточно удобно, так как на месте подключения контактной фишки все разъемы пронумерованы.

Второй способ применяется для выявления неисправных или деформированных внутренних элементов изделия (в большинстве случаев испорченных пружин)

Извлеките все внутренние элементы и обратите внимание на их целостность и работоспособность. Помимо состояния пружин, обратите внимание на металлическую контактную пластину

На ней не должно быть следов окислений и загрязнений. Если таковые имеются, зачистите их.

Третий способ достаточно прост и тривиален. Установите новою деталь взамен той, в исправности которой вы сомневаетесь. Протестируйте работу автомобиля ездой в различных режимах, при переключении повышенных и пониженных передач. При восстановлении работоспособности системы, индикатор неисправности (чек энджин) должен погаснуть (если в течение 15 минут не пропадает, следует сбросить ошибку вручную).

Как сбросить ошибку?

Есть несколько вариантов удаления ошибок из памяти управляющего модуля:

1. Очистка блока управления от кодов методом отключения аккумулятора. Для этого нужно открыть моторный отсек и просто ослабить клеммный зажим на выходе батареи, а затем отключить его. Дальнейшее подключение производится через 1 минуту.
2. Отключение с применением штатного бортового компьютера, данный «девайс» специально для этого оснащен дополнительной функцией. Пользователю нужно войти в основной меню устройство, а затем выбрать отдельный раздел «Ошибки». После этого на приборной комбинации нажимается средняя кнопка, что приведет к срабатыванию кратковременного звукового сигнала. На экране устройства должны появиться прочерки, при их наличии можно сделать вывод об успешном обнулении памяти блока управления.
3. Для удаления кодов ошибок можно использовать компьютер с программой для диагностики или специальный сканер. В устройстве имеется дополнительная функция, которая позволит убрать комбинации неисправностей из памяти блока управления.

Есть отдельный метод удаления кодов из управляющего модуля для автомобилей Шевроле Круз:

1. Силовой агрегат транспортного средства запускается и прогревается до рабочей температуры, желательно при этом использовать повышенные обороты мотора.
2. Затем от аккумуляторной батареи отключается клеммный зажим с плюсом на 10-15 минут. За данный период электронная система транспортного средства должна проверить все код неполадок в работе силового агрегата и перезагрузиться.
3. Затем аккумуляторная батарея подключается опять. В замок зажигания вставляется ключ и прокручивается, чтобы активировать систему. Приборная панель должна заработать.
4. После этих манипцляций через одну минуту выполняется повторный пуск мотора, силовой агрегат должен проработать на холостом ходу около 15 минут. В момент работы водитель не должен нажимать на педаль газа. Рекомендуется произвести запуск двигателя 2-3 раза.

Что автовладельцы говорят про датчик педали сцепления

1. Для чего нужен датчик педали сцепления?

«У меня авто с двухлитровым двигателем, не так давно купил его. Круиз-контроль не включался, при этом на холодном моторе наблюдались скачки оборотов, когда переключал передачи, машина дергалась, был повышенный расход горючего. После замены датчика машина работает нормально, как новая. Дело было все в том, что неисправный механизм влиял на работу авто на холостых оборотах».

Отсоединил датчик.

«Был у меня такой опыт. После снятия, когда выжимал сцепление, обороты падали дольше, а при включении скорости были толчки. Однако машина толкается не сильно. После того как устройство отсоединил, автомобиль быстрее разгоняться стал, для меня это плюс».

Как правильно выполнить разборку?

«Планируете разобрать датчик? Подогрейте его корпус, чтобы увеличить пластичность материала. Крепится он достаточно плотно, понадобится товарищ, который будет вам помогать, в две руки вряд ли справитесь

Размыкать детали следует осторожно. Внутри установлена пружина, она может выскочить и потеряться

Будьте внимательны, иначе контакты тоже выпадут. Еще раз повторю, размыкать детали следует предельно осторожно».

Как узнать, нормально ли работает датчик?

«В случае, когда он вышел из строя либо есть проблемы с электропроводкой, припаркуйте машину, переключите селектор на «N», обратите внимание на обороты, они будут не более 3 тыс., не важно, нажата педаль сцепления или нет. Если же датчик работает нормально, получится увеличить обороты до 5 тыс. на «N» и, когда сцепление выжато, — до 3 тыс.»

на «N» и, когда сцепление выжато, — до 3 тыс.».

Причины и признаки поломки выжимного подшипника

Причиной поломки данной детали являются неравномерные нагрузки на нее в момент, когда сцепление выжато, и она уходит назад вместе с ведомым диском. По этой причине долго удерживать педаль сцепления при включенной передаче строго не рекомендуется. В принципе, это надежная и долговечная деталь, а выходит из строя она чаще всего у автомобилистов-новичков.

Самый главный симптомы износа подшипника – появление легкого стука при выжимании педали сцепления. Если звук появился летом, это почти гарантия грядущих проблем, если же он пришел вместе с морозами, может иметь место элементарное изменение линейных размеров стакана подшипника из-за падения температуры на улице. Выжимной подшипник в большинстве автомобилей обладает неоспоримым достоинством – высокой прочностью, поэтому даже при появлении шума вы можете себе позволить некоторое время ничего не предпринимать, а понаблюдать за тем, не усиливается ли он.

Ремонт

Наличие схемы внутреннего устройства конструкции позволяет провести самостоятельный ремонт в случае простых неисправностей. Увеличение расхода топлива, масла, протечка охлаждающей жидкости, нехарактерные шумы и постукивания в механизме — первые показания к ремонту. Продлить функционирование деталей и транспорта помогает обслуживание и замена износившихся компонентов.

Как отрегулировать лапки сцепления

Для того чтобы отрегулировать сцепление на УАЗ, потребуется провести следующие ремонтные работы:

1. Измерение линейкой величины свободного радиуса перемещения педали привода, выключающей механизм. Нормативное значение для пружинно-рычажного типа должно укладываться в пределы от 35 до 55 мм, для диафрагменного типа — от 5 до 30 мм.
2. Измерение полного хода педали после ее опускания до предела. Нормативное значение для пружинно-рычажного типа составляет 18,5 см, для диафрагменного типа — 16,5 см.
3. Настройка необходимого положения путем изменения позиции с помощью ключа.
4. Контроль расстояния при опущенной педали между перегородкой моторной части и серединой оси штока. Необходимо добиться значения в 9,6 см. Вилка должна обладать свободной траекторией перемещения минимум 1,7 см. Изменение длины толкателя рабочей корзины — инструмент регулировки. Для этого необходимо снять и обратно закрутить толкатель до получения нужного значения.

Регулировка свободного хода педали сцепления требуется, если между расположенной на оттяжных рычагах поворотной частью и регулировочных винтах и элементах приспособления расстояние не лежит в пределах 50,75-52,25 мм. Винты можно снимать и закручивать обратно до установления правильного размера.

Соединение диафрагменной пружины не нуждается в настройке свободного хода и не требует регулировки системы выключения механизма. Правильные габариты зазоров и ходов обеспечены особенностями конструкции.

Как прокачать сцепление

Прокачка гидропривода потребуется в случае, если нажатие на педаль отличается чрезмерной мягкостью, нет возможности полностью выключить механизм. Все это указывает на наличие воздуха в гидроприводном узле. Ремонтные мероприятия проводят через перепускной клапан аналогично работам с гидроприводом тормоза. Упростит задачу наличие помощника. Последовательность действий:

1. Доливка рабочей жидкости в емкость главного цилиндра до нормативного предела.
2. Освобождение головки перепускного клапана от защитного элемента, подсоединение резинового шланга.
3. Подготовка емкости объемом более 0,5 л, заполненной рабочей смесью. Опустить свободный конец шланга в жидкость.
4. Создание в полученной системе давления с помощью нескольких нажатий на педаль через 1-2 секунды.
5. Поворот перепускного клапана в половину оборота.

В сосуд с жидкостью из системы будет выходить воздух. Когда движение пузырьков прекратится, необходимо нажать педаль и повернуть до упора клапан. Во время мероприятий следует постоянно контролировать наличие смеси в емкости главного цилиндра во избежание повторного проникновения в систему воздуха.

После прокачки в бачок доливают жидкость и возвращают защитный колпачок на клапан. Не используйте для этой цели жидкость из емкости, в которую был опущен шланг. В ней содержится воздух, который самостоятельно исчезает через 24 часа или после фильтрации.

Датчик сцепления Гранты: как узнать о поломке элемента и как его заменить?

На передней панели Гранты установлен цветовой сигнализатор Check Engine, который оповещает владельца авто о поломке датчика сцепления.

Элемент загорается оранжевым или красноватым светом и указывает на необходимость проверки работы педали и ее дополнения. Также проблемы могут быть замечены при резких скачках оборотов во время переключения передач. Подобные явления будут указывать на одну из следующих поломок:

1. Неверное расположение педали относительно пола (необходимость регулировки ее высоты).

2. Поломка датчика педали.

3. Нарушения в цепи, неверное замыкание контактов.

Некоторые автовладельц даже жалуются, на то что щелкает педаль сцепления на Гранте

так вот тут щелкает не педаль, а датчик.

На этом видео датчик видно крупнее (и люфт возле него)

Замена сигнализатора может проводиться самостоятельно, но исполнителю стоит помнить о повышенной аккуратности выполнения работ и покупке правильного датчика. Существует два вида элементов, устанавливаемых на Ладу 4X4 и Гранту/Калину/Приору.

При ремонте Гранты потребуется деталь с номером 1118-3720015, поэтому при покупке следует соблюдать индекс из каталога. Стоит учитывать, что запчасть можно купить не у всех поставщиков, поэтому лучше сразу обратиться к официальным дилерам.

После того как новый датчик сцепления Лада Гранта приобретен, можно приступать к замене. Для начала нужно скинуть клемму с аккумулятора для безопасного проведения ремонта.

Далее потребуется изъять из отверстия на педальном кронштейне фиксатор проводов (из отверстия он вытягивается некоторым усилием). После разъединяются колодка жгута передней панели и колодка самого датчика. Пружина на кронштейне, поддерживающая датчик поддевается и снимается с элемента.

На кронштейне педали откручиваются два самореза, фиксирующие сигнализатор. После снятия боковой поддержки датчика выполняется его изъятие из кронштейна вместе с пластинами-держателями.

Их потребуется переустановить на новый измеритель, после чего ранее приобретенный датчик положения педали сцепления Гранта может монтироваться в обратном порядке. Работа несложная, но требует бережного удаления и пружины, и самих держателей.

При неаккуратном исполнении возможно повреждение целостности конструкции и необходимость покупки потерянных или поврежденных деталей.

Проблемы и решения Лада Гранта

Сегодня мы поговорим об ошибке Р0830 (выключатель педали сцепления, цепь неисправна) в автомобиле Лада Гранта. Ошибка заключается в том, что когда мы допустим едим на второй скорости, начинаем выжимать сцепление и переключаться на третью передачу, в этот момент происходит поднятие оборотов двигателя. Без разницы какая передача, на понижение или повышение, обороты повышаются. Попробуем разобраться в проблеме.

Поднимаем руль в максимальное положение и также отодвигаем сидение. Около педали сцепления мы видим такую картину:

Красным цветом отмечен датчик сцепления, рядом зелёного цвета жгут, который нужно отключить, чтобы снять сам датчик и проверить его работоспособность. Также датчик закреплён двумя винтами сбоку, которые необходимо открутить, для этих целей используйте небольшую отвёртку, другой туда подлезть будет сложно. Снимаем датчик сцепления и прозваниваем его при помощи мультиметра. В нашем случае «прозвон» выполняются но показания «прыгают», в ролике вы можете увидеть диагностику нового датчика, там эти показания стабильны. После установки нового датчика сцепления ошибка пропала, проблема с повышенными оборотами при переключении скоростей исчезла.

Видео решаем проблему с ошибкой Р0830, замена датчика сцепления в Лада Гранта:

Резервное видео как решить проблему с датчиком сцепления и заменить его, ошибка P0830 в Lada Granta:

Ну вот и до такого узла, как сцепление, добралась повальная компьютеризация автомобилей. Нет, самим процессом электронный блок ещё не управляет, но на контроле у него этот процесс уже стоит. Для этого, под педалью привода сцепления установлен датчик, следящий за ходом работы муфты.

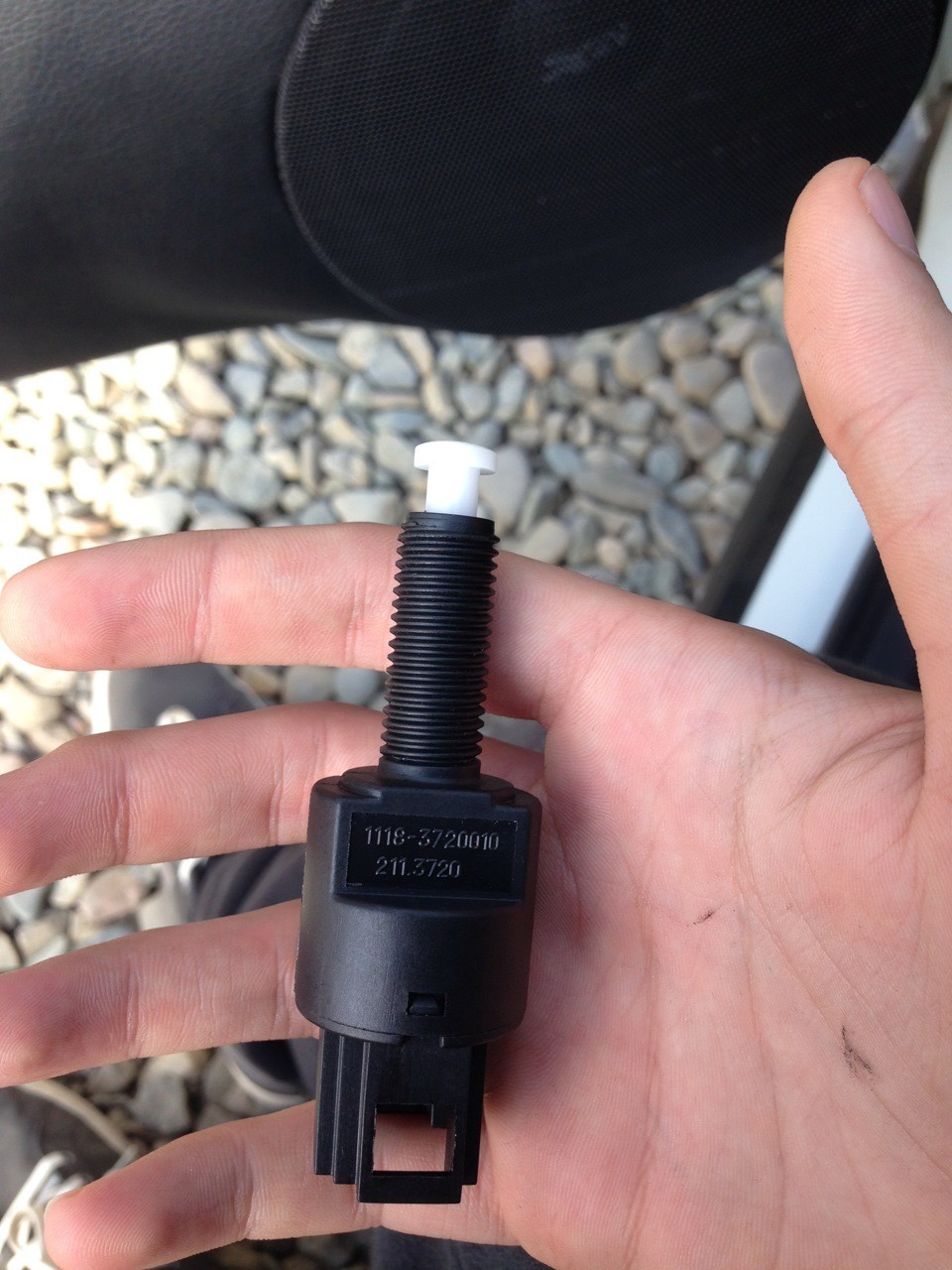

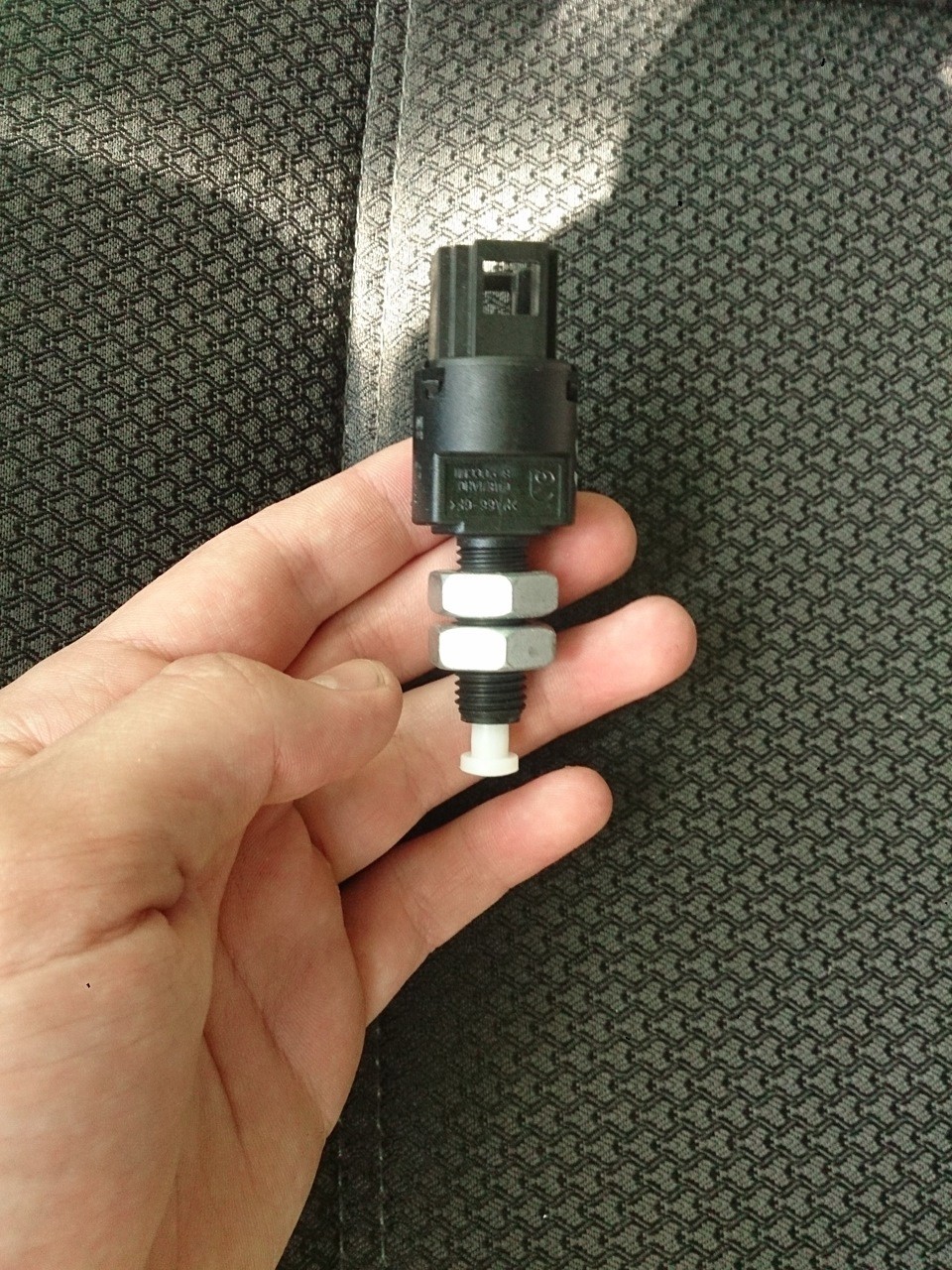

Описание датчика педали тормоза

Ниже мы узнаем, как работает он работает, а также как произвести замену.

Суть работы системы в том, чтобы при надавливании на тормоз в цилиндре начинал смещаться поршень. После этой манипуляции из впускного клапана в тормозную систему попадает жидкость. Она проходит по трубопроводам в сторону главного механизма колес, таким образом создавая подходящую ситуацию для смещения колодок к дискам и барабанам колес. Вследствие этого происходит контакт и последующее торможение. Сам контроллер включает стоп-сигналы.

При «общении» с автомобилем можно повстречаться с различными неполадками, но есть самая частая и надоедливая проблема. Эта проблема называется ошибкой Р0504, а по другому «Рассогласование датчиков педали тормоза».

Эта неисправность часто тормозит машину. Чтобы решить этот вопрос, необходимо отпустить педаль тормоза и отрегулировать зазор в датчике положения.

Регулировка производится достаточно просто:

1. Необходимо подвесить небольшой, но увесистый груз в районе резиновой накладки на тормоз.
2. Немного открутить гайку датчика и подвести белую деталь к тормозной педали так, чтобы между резьбой корпуса и белым наконечником был зазор 0,2- 0,5 мм. Датчик необходимо зафиксировать в таком положении.

Обзор цен производителей

Технические параметры ролика: 100 х 60 х 20 мм, вес 0.05 кг.

Производитель	Цена (Руб.)	Ресурс (Тыс. км)
ВАЗ 11180-1602266-00 поводок троса	От 250	25 – 35
11180-1602210-00 трос в сборе	От 300	—/—
21901-1602210-00 трос в сборе	От 300	—/—
1118-3720015-00 ДС	От 370 – 450	—/—

*цены актуальны состоянием на 26.10.2018 года.

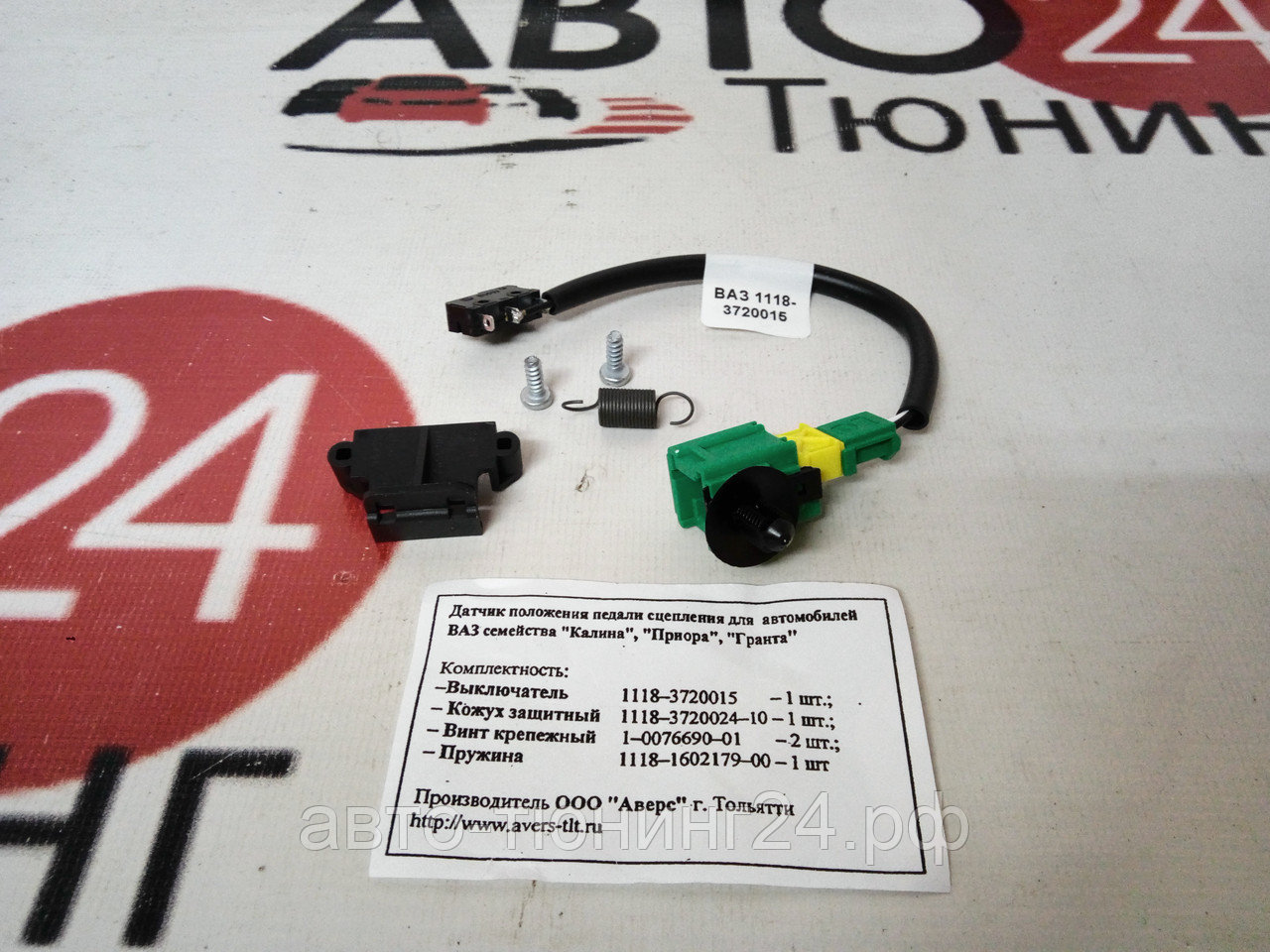

Комплектация:

• Жабка — выключатель 1118-3720015 – 1 шт;
• Кожух 1118-3720024-10 – 1 шт;
• Винты 1-0076690-01 – 2 шт;
• Пружина 1118-1602179-00 – 1 шт.

Рекомендации по выбору и покупке

При покупке запчастей отдавайте предпочтение оригинальной продукции. Сверяйте каталожные артикулы с фактическими данными, указанными в руководстве по эксплуатации.

Покупайте расходные материалы в официальных пунктах продажи, дилерских центрах, торговых представительствах. Не пользуйтесь услугами непроверенных поставщиков, реализовывающих детали по несвойственно низкой цене. Дешевизна — признак низкого качества, подделки.

Последнее время становится популярным заказывать детали с последующей их установкой непосредственно в СТО. Помимо профессиональной установки, заказчик получает гарантию качества на выполненные работы, скидки, бонусные накопления на карту.

Диагностика и решение проблем

Для исключения всех вариантов появления ошибки P0830 следует визуально осмотреть проводку, идущую к датчикам скорости на входе и выходе. Проверьте все предохранители системы и при необходимости замените перегоревшие. Также проверьте аккумулятор под нагрузкой, соединение кабелей и мощность генератора.

Найдите диагностический разъем, подключите сканер и получите все сохраненные коды и данные. Запишите эту информацию, так как она может помочь вам в дальнейшей диагностике. Удалите коды и проведите тест-драйв автомобиля, чтобы увидеть, появляется ли код P0830 снова после сброса.

Проверка напряжения

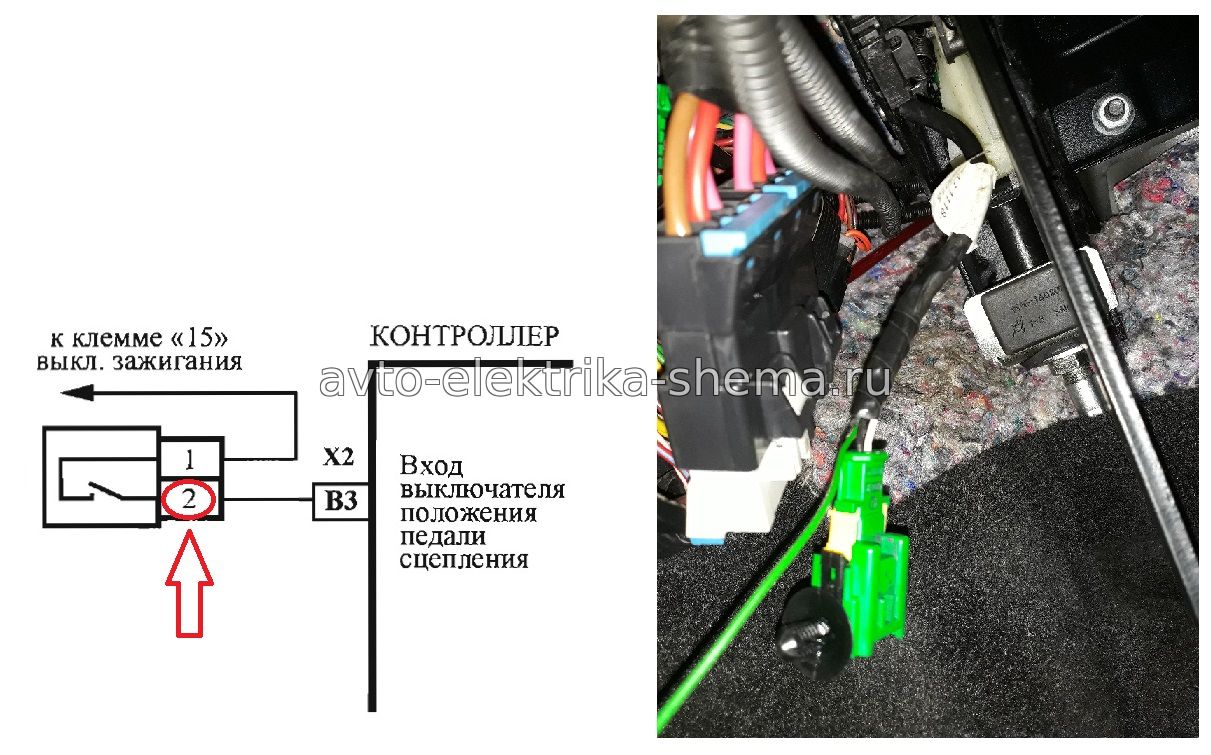

Найдите переключатель датчика положения сцепления и осмотрите на наличие очевидных физических повреждений. Выполните тщательный визуальный осмотр, на наличие явных дефектов, таких как царапины, потертости, оголенные провода или пятна ожогов.

Когда сцепление выключено, на одной стороне переключателя должно быть 12 вольт. Когда сцепление включено, у вас должно быть напряжение с обеих сторон переключателя. Электромагнит стартера или стартер также должен иметь питание в зависимости от конфигурации.

Если при проверке вы обнаружили отсутствие источника питания или заземления, может потребоваться проверка целостности цепи. Чтобы убедиться в исправности проводки и переключателя датчика положения сцепления.

Проверка целостности цепи всегда должна выполняться при отключенном от цепи питании, и нормальные показания для проводки и соединений должны составлять 0 Ом сопротивления. Сопротивление или отсутствие непрерывности указывают на неисправную проводку, которая разомкнута или закорочена и требует ремонта или замены.

Не лишнем, при ошибке P0830 будет выполнить проверку предохранителей системы. Предохранители, которые могут показаться нормальными при первом испытании, могут выйти из строя, когда цепь находится под нагрузкой.

Инструкция по замене контроллера тормоза

1. Откачать жидкость.
2. Установить автомобиль на опорной стойке и снять колесо.
3. Ключом отвернуть два штифта колес.
4. Снять тормозной барабан.
5. Затем при помощи отвертки вытащить крюк верхней стяжной пружины и снять деталь. Эту же манипуляцию произвести с нижней стяжной пружиной.
6. Затем снять переднюю колодку и распорную планку, при этом отсоединив прижимную пружину и опустить колодку.
7. Вывести рычаг колодки из отверстия стояночного тормоза, расправить шплинт и изъять его из привода стояночного тормоза.
8. Снять шайбу и рычаг.
9. Установить новую колодку, собрать деталь в обратной последовательности.

Re: Датчик сцепления

Сообщение bugens » 18 окт 2012, 12:16

Re: Датчик сцепления

Сообщение Sunny » 18 окт 2012, 12:37

Re: Датчик сцепления

Сообщение LM_74 » 19 окт 2012, 00:21

Здравствуйте, уважаемые Форумчане!

Позвольте представиться. Я, Михаил Ледяев — ведущий испытатель по теме 21214М. Просмотрев, Ваш раздел понял, что худшее из зол — это информационный голод, автомобиль с Е-газом выпускается уже больше 1,5 лет, а информации «в массах» недостаточно . Я попытаюсь ответить на Ваши вопросы по частям. Для начала немного общей информации Что такое Е-газ. Необходимо понимать, что Е-газ — это не просто замена механического привода дроссельной заслонки на электрический аналог, а совершенно другая логика управления рабочим процессом двигателя. Здесь на Форуме уже была ссылка на ролик «ТВ ВАЗ» о Е-газе, там зам.начальника Управления проектирования двигателем об это упоминал. Попробую немножко «популяризировать» эту идею. На начальных версиях электронного впрыска, системы управлением двигателем фактически «копировали» работу обычного карбюратора, т.е. смесеобразование организовывалось из соображений необходимого количества потребляемого воздуха и топлива в зависимости от угла открытия дроссельной заслонки с корректировкой по количеству оставшегося после сгорания кислорода. В «грубом» приближении так работали контроллеры семейства БОШ МР 7.0. Начиная с контроллеров М7.9. логика управления изменилась и появилось понятие «структура крутящего момента», т. е. помимо угла открытия дроссельной заслонки появился еще один управляющий параметр, который «подсказывал» двигателю какой максимально возможный момент он может развить, если у него будет «идеальная» смесь. Но полностью реализовать такую идею на механическом приводе не возможно, потому, что контроллер не может управлять количеством поступающего воздуха, а управляет только подачей топлива. Е-газ решает эту проблему, т.е. водитель нажимая на педаль газа НЕ УПРАВЛЯЕТ подачей воздуха, а ПОКАЗЫВАЕТ СВОЕ ЖЕЛАНИЕ ускорится или замедлится или двигаться с постоянной скоростью, а контроллер сам определяет необходимое для этого количество воздуха (угол открытия заслонки) и количество топлива. При такой логике управления двигателем, что бы автомобиль был адекватен желаниям водителя необходимо обеспечить контроллер достаточной информацией о смежных системах автомобиля — в первую очередь тормозов и состояние трансмиссии (замкнута или разомкнута). Да простят мне наши «двигателисты» столь вольный пересказ.

Завтра постараюсь ответить на «практические» вопросы по датчику сцепления «и как с ним бороться» :).
