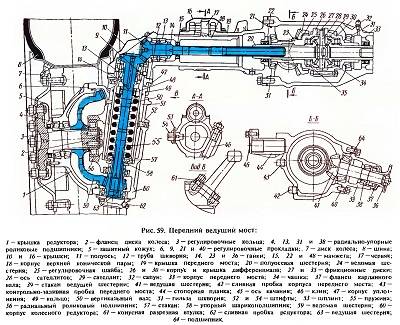

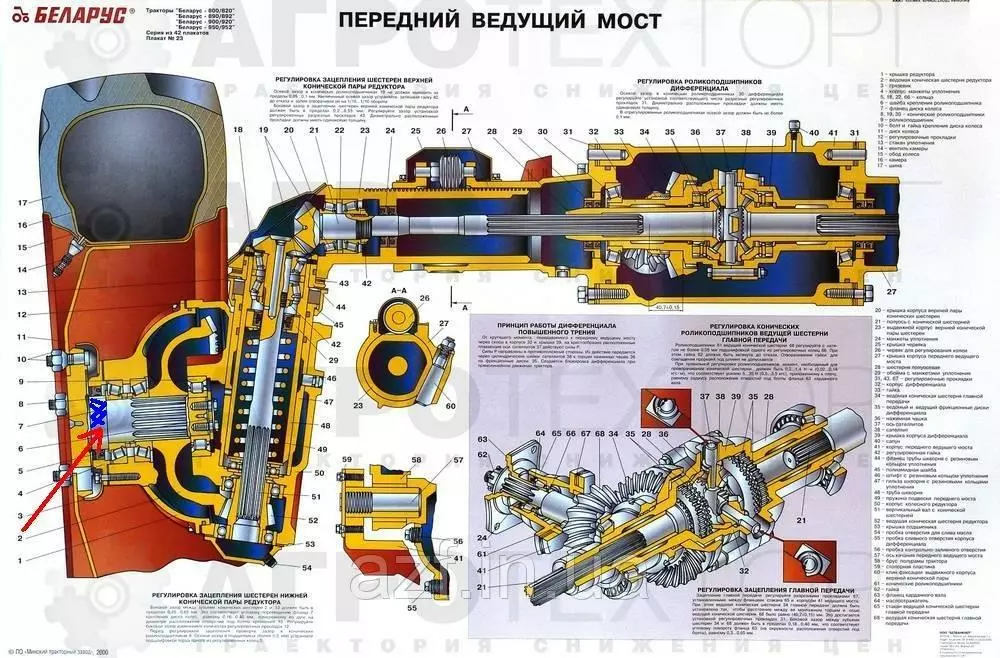

Передний мост мтз 82: устройство, сервисное обслуживание и ремонт

Техническое обслуживание мостов ЗИЛ-131

Необходимо регулярно добавлять смазку в мосты и заменять ее, как указано в карте смазки.

Заливать масло в картеры всех мостов автомобиля нужно через заливное (смотровое) отверстие, расположенное в верхней стенке картера редуктора, закрываемое пробкой 29, до появления течи масла из открытого контрольного отверстия.

Доливать масло в картер переднего моста можно, кроме заливного отверстия, через контрольное отверстие, расположенное в крышке картера моста.

Проверять уровень масла в заднем и среднем мостах в процессе эксплуатации следует при помощи специального указателя уровня 1 (рис. 1), имеющегося в наборе инструмента.

Для проверки уровня масла в заднем и среднем мостах необходимо отвернуть болт, указанный на рис. 1, крепления редуктора к картеру моста и вставить указатель уровня масла в отверстие для болта до упора во фланец картера редуктора.

Правильный уровень масла отмечен риской на стержне указателя уровня масла.

При снижении уровня масла ниже риски необходимо долить масло в картер до уровня контрольной пробки.

Рисунок 2

Рисунок 3

Для выпуска отработанного масла из картера переднего моста имеется сливное отверстие 48 (рисунок 2), расположенное в нижней части картера моста.

Сливные отверстия картеров заднего и среднего мостов расположены в нижней части крышек картеров.

Кроме того, имеются дополнительные сливные отверстия для удаления остатков масла из картеров редукторов: отверстие с пробкой 30 (рисунок 3), расположенное в нижней стенке картера редуктора переднего моста, и отверстия с пробками 36 (рисунок 4), сделанные в передних стенках картеров редукторов заднего и среднего мостов.

Рисунок 4

Сливают отработанное масло после предварительного прогрева агрегата через все имеющиеся сливные отверстия.

Контрольные отверстия при этом должны быть открыты.

При необходимости следует добавить смазку в корпус поворотного кулака для подшипников шкворней и шарнира полуоси переднего ведущего моста.

Набивать смазку необходимо в подогретом состоянии через масленки 17 (рисунок 5), расположенные в верхней накладке корпуса правого поворотного кулака и в поворотном рычаге, установленном на корпусе левого поворотного кулака; набивать ее нужно до тех пор, пока смазка не начнет выходить через контрольное отверстие, расположенное снизу шаровой опоры.

Рисунок 5

Пробка 27, которой закрыто это отверстие, должна быть предварительно вывернута.

При смене смазки все детали поворотного кулака и шарнир полуоси надо промыть.

Свежая смазка закладывается непосредственно внутрь шаровой опоры, в подшипники шкворней и в шарнир полуоси.

Ступицу колеса при смене также необходимо промыть.

При закладывании свежей смазки надо тщательно промазать подшипники.

Крутящие моменты затяжки болтовых соединений в кГм

Гайки болтов крепления чашек дифференциала и ведомой цилиндрической шестерни 12—14

Гайки шпилек крепления крышек подшипников дифференциала 17—19

Шпильки крепления крышек подшипников дифференциала (при установке в картер редуктора) 22—25

Болты крепления крышек роликоподшипников редуктора — 6—8

Болты крепления редуктора к картеру моста — 9—11

Гайки шпилек крепления полуосей заднего и среднего мостов фланцев полуосей переднего ведущего моста к ступицам колес 7—9

Гайки шпилек крепления рычага поворотного кулака к корпусу и шпилек крепления шаровой опоры к картеру переднего моста . 16—18

Гайки шпилек крепления цапф переднего, заднего и среднего мостов 5,5—6

Гайки крепления фланцев вала ведущей конической шестерни 20—25

Гайка крепления подшипника вала ведущей цилиндрической шестерни 35—40

Контргайка крепления подшипников ступицы колеса 12—15

Гайка крепления шарового пальца поперечной рулевой тяги 23—27

Оценка статьи:

Зил 131 масло в мостыСсылка на основную публикацию

Похожие публикации

Газ 2775 технические характеристики

Вертикальный вал ПВМ

Устройство редуктора МТЗ-82

Вертикальный вал обеспечивает обороты шестерни, соединяясь с ней шлицевым хвостовиком. Эта конструкция, по утверждению специалистов, способна генерировать большие обороты. Толщина вала в его нижнем конце – 45 мм. Фланец модели предусматривает регулировочный переходник. Стакан подбирается небольшого размера. Уплотнитель под основанием вала не используется. В верхней части детали конструкцией предусмотрена накладка.

Если возникла необходимость самостоятельно снять вал, его можно отсоединить без съема редуктора, используя винтовой ключ. Трубку выворачивают вручную.

Если возникла необходимость осмотра, сначала проверяют переднюю ось. Необходимо периодически осматривать упорные ролики и фланец. Если на корпусе появилась трещина, требуется зачистка, а также смазка машинным маслом ходовых шестеренок. В тщательной периодической зачистке нуждается и фланец.

Регулировки главного редуктора ПВМ

Так как главная пара шестерён работает в условиях значительных осевых нагрузок, рекомендуется устанавливать подшипники без зазора с предварительным натягом в обоймах 0,02 – 0,05 мм. Такая настройка обеспечивает стабильное зацепление в шестернях и позволяет отсрочить появления зазоров в результате выработки деталей. Подшипники, при такой настройке, работают за счёт упругости металла в обоймах.

Регулировка осевого зазора в подшипниках ведущей шестерни

Устранение зазора в подшипниках ведущей шестерни осуществляют затяжкой гайки на резьбовом конце вала. Появление осевого зазора провоцирует биение и последующее разрушение сальника. Если после максимальной затяжки всё же присутствует осевой зазор, тогда уменьшают толщину регулировочных втулок шлифованием установленных между обоймами подшипников ведущей шестерни. Уменьшение размера втулок на величину люфта + 0,05мм позволит затянуть гайку хвостовика и устранить люфт в обоймах с натягом. Размер люфта определяют индикатором приложенным к стакану и самой шестерни. Затяжку производят с одновременным проворачиванием вала для того, чтобы ролики подшипников заняли своё место в обоймах. Допускается небольшой нагрев корпуса ведущей шестерни после устранения люфта не выше 60°С.

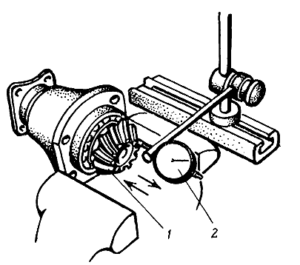

Проверка осевого зазора в подшипниках ведущей шестерни главной передачи ПВМ

Регулировка зазора подшипников дифференциала

Проверку осуществляют упором монтировки в корпус моста и торцевую часть ведомой шестерни. Диагностирование осуществляют через каждые 3000 часов, предварительно проверив затяжку соединительных фланцев корпуса моста и кожухов полуосей. При обнаружении люфта уменьшают количество регулировочных прокладок между соединительными фланцами корпуса и крышки моста (кожухом полуоси) на размер люфта либо больше на 0,05 мм от диагностированного зазора. В правильно отрегулированных подшипниках натяг должен быть в пределах 0,01 — 0,1 мм.

Боковой зазор зацепления главной пары

Сразу нужно отметить, что регулировку зацепления главной пары осуществляют только первоначально при полной её замене или замене подшипников корпуса моста, корпусов дифференциала, подшипников в стакане ведущей шестерни. Регулировка подношенных шестерён запрещена, так как такая настройка нарушит органичное зацепление шестерён, сместит пятно контакта зубьев и приведёт к быстрому износу или заклиниванию пары. А также запрещено устанавливать разукомплектованные пары или заменять отдельные шестерни в паре, то есть замену осуществляют строго парой в комплекте производителя. Осуществляют перенастройку в случае диагностирования бокового зазора в зацеплении выше 1,2-1,5 мм новой главной пары, что является следствием неправильной сборки.

Проверка зазора в зацеплении шестерён главной передачи

Зазор в зацеплении шестерён главной пары настраивается только при отсутствии осевых зазоров в подшипниках ведущей шестерни и подшипниках дифференциала. Настройку осуществляют установкой регулировочных прокладок. Положение ведущей шестерни регулируется прокладками, устанавливаемыми под фланец стакана вместе крепления к корпусу моста. Ведомая шестерня выставляется с помощью подбора прокладок между корпусом дифференциал и торцом ведомой шестерни, посажёной на шлицы.

Настройка контакта зубьев главной зубчатой пары

После произведённой наладки проверяют пятно контакта в зацеплении зубьев. Правильная настройка показывает, что в зацеплении участвует вся длина зуба. Для проверки несколько зубьев шестерни окрашивают тонким слоем краски, устанавливают стакан ведущей шестерни и прокатываются зубьями шестерён несколько раз в обе стороны. После выпрессовывают стакан с ведущее шестерней и осматривают пятно контакта.

Правильное пятно должно располагаться ближе к узкому концу зуба, занимать площадь не менее 50% по длине и ширине зуба (рисунок а). В случае несоответствии пятна контакта необходимо произвести настройку.

Если пятно размещено на вершине зуба нужно приблизить ведущую шестерню к ведомой уменьшив количество прокладок между фланцем стакана и корпусом моста (вариант б).
В случае если пятно расположении слишком низко у основания зуба количество прокладок между стаканом и корпусом увеличивают, таким образом, отодвигая ведущую шестерню от ведомой( вариант в).
Если пятно смещено ближе к узкому краю зуба, нужно отодвинуть ведомую шестерню от ведущей, уменьшив толщину пакета прокладок между корпусом дифференциала и ведомой шестернёй(г).
При смещённом пятне ближе к широкому краю зуба нужно приблизить ведомую шестерню к ведущей, увеличив толщину пакета прокладок (д).

варианты контакта зубьев шестерён

Установка моста от ГАЗ-66 на МТЗ своими руками

Работа по установке переднего моста от ГАЗ 66 на МТЗ довольно сложна, требует специальное оборудование и определенные навыки.

Порядок действий следующий:

Произвести авторазбору: снять мосты с ГАЗ и МТЗ
Укоротить мост от ГАЗ 66
Обточить втулки до диаметра «родных»
Мост получается уже предыдущего, поэтому необходимо изменить положение шпилек на дисках
Важно обратить внимание на угол наклона шквореней: это важно при установке рулевого
Поставить рулевой, можно использовать сошки от ГАЗ
Далее следует сборка: установка колес, дифференциала, редуктора

Можно найти видео и фото, где подробно показан процесс работы, а также люди делятся важными замечаниями, рассказывают о нюансах.

Как работает и для чего нужен задний мост

Задний мост МТЗ-82.1 несет несколько функций:

Остов трактора
Элемент трансмиссии

Схема расположения различных узлов на заднем мосте довольно проста: на передней части корпуса установлена коробка передач, на задней – редуктор ВОМ, механизм навески. Дифференциал на задние колеса также располагается там.

Главное отличие МТЗ-82.1 от тракторов старого образца (МТЗ-80) в том, что МТЗ-82 имеет две ведущих оси, чем и объясняется наличие дифференциалов и других механизмов и на переднем, и на заднем мосте. Такая особенность повышает проходимость и управляемость спецтехники.

Работали ли Вы на МТЗ-82? Модифицировали как-то эту технику?

«Промежутка» или «промежуток» в трансмиссии МТЗ 82(80)

Промежутка — часть трансмиссии, выполняющая функцию передачи вращения от двигателя через сцепление к КПП и разделение крутящего момента на поток для ходовой части, и вала отбора мощности трактора. Корпус узла состоит из одного сухого и трёх смазываемых отсеков разделенных перегородками. Сухой отсек муфты сцепления изолирован маслостойкими сальниками.

В состав сухого отсека входит:

механизм муфты сцепления
привод выключения муфты с выжимным подшипником соединённый с педалью управления

Механизм сцепления предназначен для непродолжительного разъединения дизеля и трансмиссии в случае переключения или выключения передач при смене режима работы.

В три отсека смазываемых маслом входят:

Силовой ведущий вал и ведомый валы независимого ВОМ с двухскоростным редуктором и приводом переключения
Промежуточная шестерня привода насоса гидросистемы
Механизм тормозока соединённого через систему рычагов с педалью управления муфтой, который обеспечивает остановку первичного вала при выключении сцепления.
Понижающий редуктор с приводом переключения

Передача крутящего момента на КПП трактора осуществляется от силового ведущего вала через понижающий редуктор на первичный вал коробки. Ведомый вал ВОМ получает вращение от ведущего силового вала через блок шестерён и передаёт вращение через трубчатый промежуточный вал коробки и далее до кулачковой муфты переключения работы режимов ВОМ.

Строение агрегата и его особенности

Ступица колеса трактора

Все механизмы заднего моста МТЗ заключены в единый корпус, выполненный в виде монолитной чугунной отливки, передняя часть которой оборудована крепежами для фиксации коробки передач. К задней крепится кронштейн навесного механизма и редуктор заднего вала, отвечающего за отбор мощности. Расточки на боковых стенках оснащены стаканами шестерён ведущего типа, тормозными кожухами и рукавами задних полуосей, крепятся которые посредством стальных болтов. Сверху же кожух закрывается крышкой, выполненной из цельного листа стали.

Главная передача выполнена в виде двух шестерён конической конфигурации, оснащённых спиральными зубьями. Ведущая шестерня крепится к вторичному валу посредством резьбовой гайки, а ведомая – к фланцу на корпусе дифференциала с помощью болтов, законтренных попарно.

Дифференциал, соединяющий между собой ведущие колёса, расположенные каждое на отдельной полуоси, являет собой механизм планетарного типа, распределяющий подводимый к нему крутящий момент и отвечающий за вращение обоих колёс с требуемой частотой на различных участках дороги.

Обеспечивая более лёгкий поворот трактора, дифференциал одновременно с этим способен и в значительной мере снизить его тяговые параметры. Для устранения этого недостатка применяется АБД-система, внедрение которой подаёт на каждое из колёс разное тяговое усилие, а блокировка и разблокировка самого дифференциала позволяет добиться комфортных условий прямолинейного движения и прохождения поворотов.

Схема заднего моста трактора:

Устройство балочного моста

Принципиальным отличием конструкции данного моста от портального узла является другое устройство конечных передач. Бортовые части балочного ПВМ представляют собой редукторы с парами цилиндрических шестерён, передающих вращения от полуосей на планетарный механизм привода колеса с цилиндрическими шестернями.

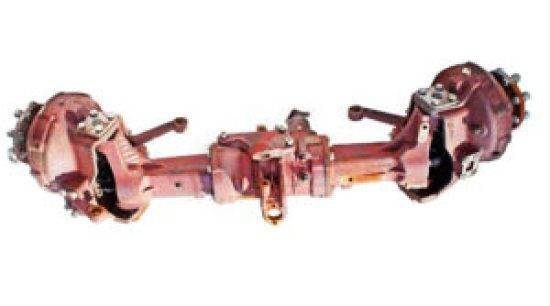

Балочный ПВМ МТЗ 82.2 в сборе ( 822-2300020-04)

Главный редуктор и дифференциал

Главная передача основного редуктора и дифференциал имеют туже конструкцию, что и в портальном мосте. Главная пара шестерён – коническая с винтовыми зубьями. Ведущая шестерня размещена на подшипниках в отдельном литом стакане, прикрепляющимся своим фланцем к корпусу главной передачи моста. Ведомая шестерня установлена своими внутренними шлицами на корпус дифференциала.

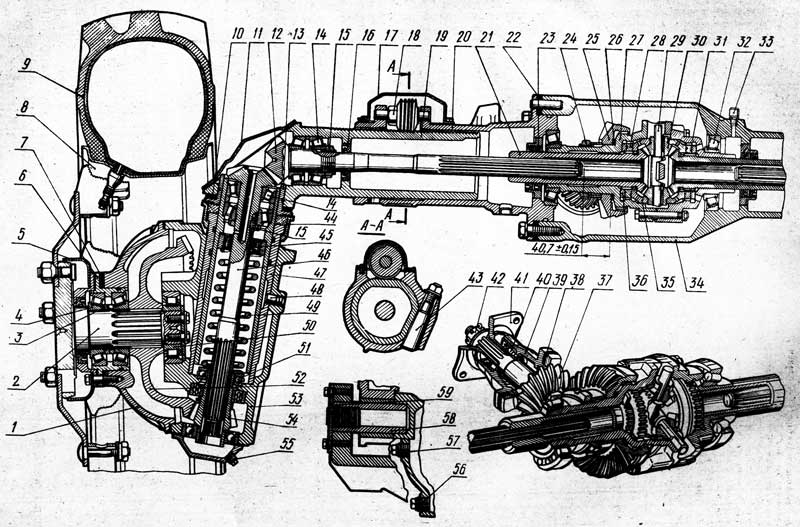

Схема балочного ПВМ МТЗ

Дифференциал — самоблокирующийся, закрытого типа, с четырьмя цилиндрическими коническими сателлитами расположенными парно на двух отдельных плавающих осях. Автоматическое блокирование осуществляется фрикционными муфтами в составе узла при передаче усилия от отстающего колеса. шестерни находятся в постоянном зацеплении с сателлитами дифференциала. Полуоси получают вращение через свои шлицевые концы, входящие в зацепление с внутренними шлицами полуосевых шестерён.

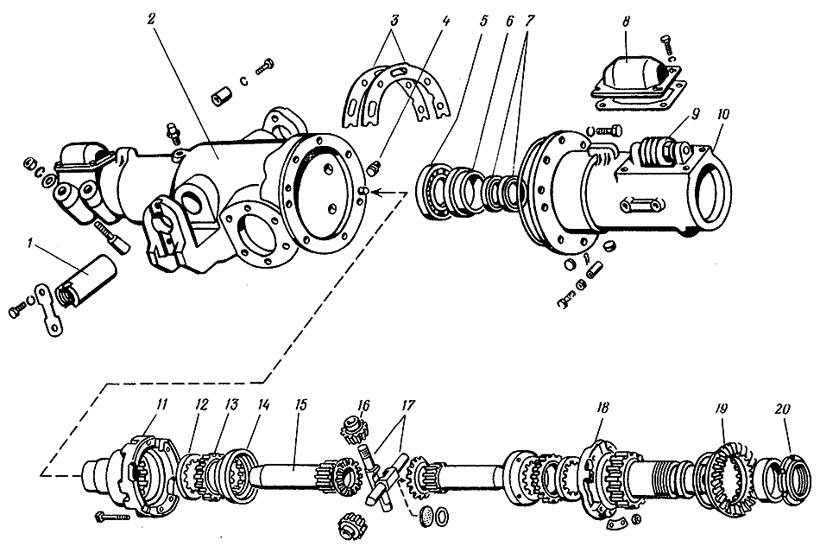

Детализация балочного ПВМ МТЗ 82

Для обеспечения герметичности и предотвращения течи масла из полостей узла установлены манжеты и резиновые кольца в рукавах и в стакане ведущей шестерни. Для устранения подпора масла перед сальником ведущей шестерни, на шлицевом его конце, установлено маслосгонное кольцо. Корпус главной передачи снабжён сапуном, обеспечивающим оптимальное давление внутри полости.

Бортовые редукторы конечных передач

Колёсные редукторы к наружным концам левого и правого рукавов полуосей моста крепятся через две вертикально размещённые оси поворотной цапфы, каждая из которых посажена на роликовый конический подшипник. Угол поворота редуктора на цапфе регулируется ограничительным болтом с контргайкой ввернутым в корпус узла.

Ведущая шестерня конечной передачи сочленена с полуосью сдвоенным шарнирным сочленением (двойным карданным шарниром), обеспечивающим передачу вращения в условиях осуществлении поворотов. Своей осью ведущая шестерня вращается на двух роликовых конических подшипниках.

Далее шестерня передаёт вращение на цилиндрический шестерёнчатый блок, вращающийся на ступичном валу с помощью двухрядного роликового конического подшипника посаженого своим внутреннем диаметром на бесшлицевой части вала. Большой зубчатый венец блока (ближе к оси движения трактора) выполняет функцию ведомой шестерни, пары шестерён, получающей вращение от полуоси моста. Малый венец блока является ведущей — солнечной шестерёнкой планетарной части редуктора, по зубчатому венцу которой обкатываются сателлиты.

Водило планетарной части своей ступицей жёстко посажено на шлицы ступичного вала, на наружном крае которого расположен фланец для крепления колеса. Сам вал вращается на двух конических роликовых подшипниках: наружный край ступичного вала опирается на подшипник в крышке редуктора; внутренний край — на подшипник в расточке корпуса редуктора.

Детализация бортовой балочного ПВМ МТЗ 82

Получившие привод от солнечной шестерни и вращающиеся в своих осях сателлиты, одновременно обкатываются по внутренним зубцам венца статической недвижимой шестерни (эпицикла), посаженной своим наружным диаметром на фиксирующие штифты в внутри крышки колёсного редуктора. Таким образом, сателлиты, отталкиваясь от зубцов статической шестерни, передают вращение с увеличением мощности на ступицу водила. Ступичный вал, соединённый с водилом через шлицы, получает вращение и обеспечивает непосредственный привод от своего наружного соединительного фланца на колесо.

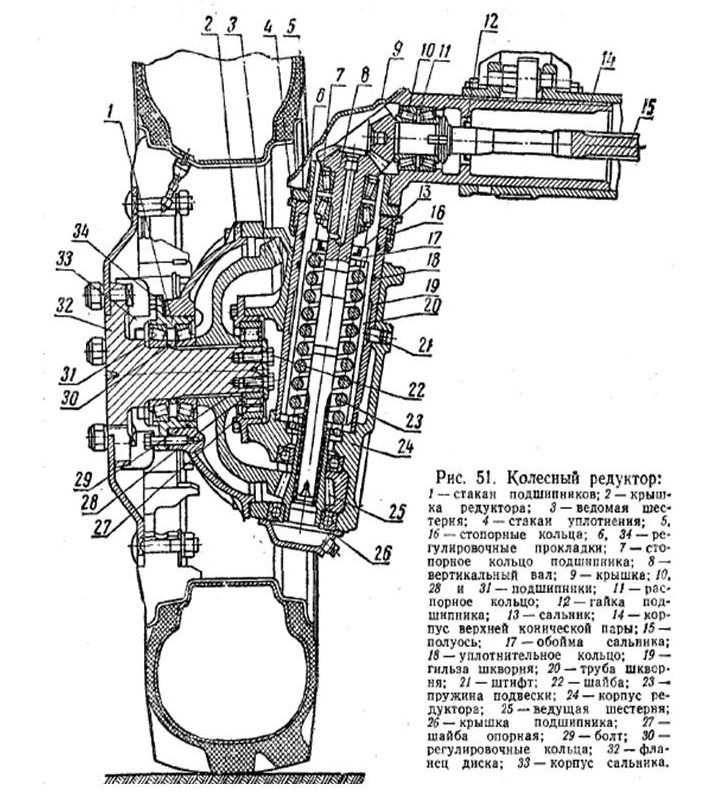

Работа вертикального вала

Вертикальный вал переднего моста отвечает за обороты шестеренки. Крепится вал непосредственно к редуктору. Специалисты говорят, что модель способна поддерживать большие обороты. Фланец у модификации применяется с регулировочным переходником. В нижней части толщина вала равняется 4,5 см. Стакан подобран небольшого диаметра. В верхней части модификации располагается накладка. При этом уплотнитель под валом не предусмотрен.

Для того чтобы скрутить вал самостоятельно, используется ключ под винты. Трубка устройства выкручивается вручную. Для отсоединения вала редуктор снимать не требуется. При проверке детали в первую очередь осматривается передняя ось. При обнаружении трещин на корпусе деталь нуждается в зачистке. При этом ходовые шестерни мажутся машинным маслом. Также стоит отметить, что фланец необходимо тщательно зачищать. Упорные ролики в механизме нуждаются в периодическом смотре.

Это интересно: Как сделать бюджетный минитрактор переломку своими руками: распишем по пунктам

Установка моста от ГАЗ-66 на МТЗ своими руками

Порядок действий следующий:

Неполадки и причины выхода из строя ПВМ МТЗ 82

Отказ работы ПВМ возможен по причинам двух типов — неисправность привода ПВМ или поломка непосредственно механизма переднего моста.

Неполадки привода ПВМ

Отказ в работе раздаточной коробки, что не даёт возможность передачи мощности к промежуточной опоре привода или нарушает переключение режимов работы ПВМ. Визуально определить поломку можно при отсутствии вращения карданного вала соединяющего раздаточную коробку с промежуточной опорой с включённым принудительным режимом работы ПВМ и отсоединённым карданом главной передачи моста. Причинами являются: неисправность узла или неправильная регулировка привода включения режимов работы ПВМ, износ или загрязнение механизма раздаточной коробки.
Неисправность или неправильная регулировка фрикционной муфты промежуточной опоры привода ПВМ — сопровождается перегревом узла и выдавливанием вскипевшей смазки из корпуса опоры через сальники. При этом нарушается или полностью отсутствует передача крутящего момента от опоры к главной передаче ПВМ. Обычно это можно определить при движении под нагрузкой с включённым приводом моста.

Узлы передачи привода на передний мост МТЗ 82

Причины поломок ПВМ

Общей причиной отказов в работе ПВМ является износ или разрушение частей механизма. Основными факторами, влияющими на интенсивность износа, есть:

Недостаточная смазка механизмов при ненадлежащем контроле уровня масла в корпусах моста, при игнорировании течи и попадании абразивных загрязнений в нарушенных уплотнениях узла.
Неправильная регулировка зазоров в зацеплении зубчатых пар и обоймах подшипников опор вращения в механизме;
Чрезмерные тяговые нагрузки и весовые нагрузки на переднюю ось, негативно действующие на механизм моста.

Недостатком ПВМ МТЗ 82 является большое количество сопряжений с уплотнителями в конструкции моста. В связи с этой особенностью одной из основных болезней узла является течь смазки. В результате частыми поломками страдают верхние конические пары конечной передачи.

Нарушение в работе главной передачи моста

Сопровождаются гулом в работе редуктора и нагревом корпуса выше 60°С ( проверяется при невозможности длительного касания руки). Причинами являются нарушение допустимых зазоров в подшипниках вращения, зацеплении шестерён главной передачи и дифференциала в результате износа механизма или неправильной регулировки. Косвенной причиной влияющей на работу и состояние главной пары шестерён ПВМ является состояние шарнирных сочленений карданных валов и суммарный осевой люфт валов в узлах привода, создающий осевое биение на ведущую шестерню ПВМ.

Нарушение в работе дифференциала моста

Сопровождается шумом в работе и перегревом корпуса. Причинами также являются износ деталей узла. Отсутствие автоматического блокирования дифференциала говорит об износе фрикционных дисков муфт блокирования ,встроенных в корпус узла. При отсутствии смазки механизма и перегрева дифференциала возможно заклинивание муфт блокировки в результате спайки дисков.

Обрыв передачи крутящего момента от полуосей трактора на вертикальные валы бортовых передач

Причинами неполадки является крашение зубьев конической верхней пары шестерён конечной передачи, заклинивание подшипников вертикального вала в результате недостаточной смазки, износ шлицов в нижней части вертикального вала или его разрушение. Слом вертикального вала говорит о недопустимой выработке в поворотной шкворневой паре — гильзе и шкворневой трубе. Проверяют передачу вращения от полуосей на бортовые части, наблюдая через открытый люк верхней конической пары, при вращении хвостовика ведущей шестерни главной передачи моста.

Заклинивание поворотного шкворня в бортовом редукторе ПВМ

Сопровождается невозможностью осуществления поворота управляемых колёс. Причинами являются недостаточная смазка пары «гильза шкворня — шкворневая труба», а также недопустимый износ пары и обрыв фланца шкворневой трубы.

Нарушение работы нижней конической пары в бортовом редукторе

Возникает при износе подшипников и увеличении зазоров в обоймах на оси вращения фланца для крепления колеса, где осевой люфт провоцирует биение в зубчатой паре шестерён, нарушая нормальное зацепление.

Привод ПВМ МТЗ 1221

Механизм привода размещён непосредственно в нижней части корпуса коробки передач, получает вращение от шестерни привода синхронного ВОМ трактора, передаёт вращение через соединённый трубчатой муфтой шлицевой вал на карданную передачу соединённую с фланцем ведущей шестерней главной передачи переднего моста.

Схема муфты привода ПВМ МТЗ 1221

Управление приводом

Система и конструкция привода передних колёс трактора позволяет осуществлять передачу мощности в принудительном и автоматическом режимах. Электрическая часть управления приводом входит в единую электрическую систему, выполняющую одновременные функции управления: коробки передач, блокировки заднего моста и ВОМ трактора. Переключение режимов привода осуществляется кнопкой с боковой панели управления по правую сторону водителя, где нажатием верхней части клавиши включается автоматический режим, нажатием нижней части – принудительный режим, среднее положение соответствует выключенному приводу ПВМ.

Устройство механизма

В состав привода ПВМ входит гидроуправляемая многодисковая фрикционная муфта с обгоной полумуфтой, размещённые в корпусе КПП, а также включатель электропитания автоматического режима привода ПВМ и гидрораспределитель с электромагнитными клапанами, расположенные на крышке, присоединённой к правой стороне корпуса КПП.

Привод переднего моста МТЗ 1221

список деталей привода ПВМ МТЗ 1221

Муфта включения

Гидроподжимная муфта имеет традиционную конструкцию с пакетом чередующихся ведомых и ведущих дисков, где ведомые диски вместе с поршнем своими наружными усиками входят в пазы корпуса муфты, а ведущие своими внутренними зубчатыми венцами с венцом ведущей части муфты. Пружина установленная между поршнем и пакетом дисков обеспечивает разъединение привода при выключении давления масла.

муфта включения привода ПВМ МТЗ 1221

Ведущая муфты часть опирается на два шариковых подшипника 206А. Ведомый барабан-корпус своей ступицей вместе с полумуфтой свободного хода посажены на шлицы вала, который соединён шлицами через трубчатую шлицевую муфту с карданным валом привода ПВМ. При этом шлицы вала позволяют проворачиваться барабану муфты на 45°. Вал опирается в корпусе на шарикоподшипник 207. Полумуфта имеет конусные кулачки, обеспечивающие своим перемещением набегание на толкатель выключателя и замыкание цепи для срабатывания электромагнитного клапана распределителя. Подача масла к муфте организована с помощью специальной обоймы на ступице барабана через канал соединённый с распределителем.

Регулировка включателя ПВМ МТЗ 1221

Включатель – марка ВК 12-51, распределитель ТУ 213.20.011-98 номер — RH 06101-012/00GA-AMP или распределитель ТУ РБ 400051624.093-2004 номер — 1РГЕ-6Т/3.574Е.Г12.01

карданная передача привода ПВМ

Работа автоматического привода

В стандартном движении трактора обе части муфты вращаются независимо друг от друга: ведущая часть получает привод о коробки передач, ведомая часть получает вращение от передних колёс. При этом ведомая часть вращается несколько быстрее ведущей части и привод передних колёс не происходит.

Автоматическое включение привод

В случае когда задние колёса трактора пробуксовывают, а передние колёса, естественным образом приостанавливаются, вал с полумуфтой свободного хода замедляется относительно скорости вращения ведущей части гидроподжимной муфты. В этом случае барабан муфты замедляясь проворачивается на шлицах вала в обратную сторону на 45°, а полумуфта под действием пружины набегает своими конусными кулачками на толкатель включателя, который движением своей штанги замыкает контакты цепи подающей электропитание к электромагнитному клапану распределителя. Замыканием цепи клапан распределителя открывает поток давления масла на гидроподжимную муфту обеспечивая соединение привода и передачу мощности от КПП на передний мост.

Неполадки и причины выхода из строя ПВМ МТЗ 82

Неполадки привода ПВМ

Отказ в работе раздаточной коробки, что не даёт возможность передачи мощности к промежуточной опоре привода или нарушает переключение режимов работы ПВМ. Визуально определить поломку можно при отсутствии вращения карданного вала соединяющего раздаточную коробку с промежуточной опорой с включённым принудительным режимом работы ПВМ и отсоединённым карданом главной передачи моста. Причинами являются: неисправность узла или неправильная регулировка привода включения режимов работы ПВМ, износ или загрязнение механизма раздаточной коробки.
Неисправность или неправильная регулировка фрикционной муфты промежуточной опоры привода ПВМ — сопровождается перегревом узла и выдавливанием вскипевшей смазки из корпуса опоры через сальники. При этом нарушается или полностью отсутствует передача крутящего момента от опоры к главной передаче ПВМ. Обычно это можно определить при движении под нагрузкой с включённым приводом моста.

Узлы передачи привода на передний мост МТЗ 82

Причины поломок ПВМ

Недостаточная смазка механизмов при ненадлежащем контроле уровня масла в корпусах моста, при игнорировании течи и попадании абразивных загрязнений в нарушенных уплотнениях узла.
Неправильная регулировка зазоров в зацеплении зубчатых пар и обоймах подшипников опор вращения в механизме;
Чрезмерные тяговые нагрузки и весовые нагрузки на переднюю ось, негативно действующие на механизм моста.
