Минитрактор из уазовских мостов

Конструкция самодельного минитрактора на мостах УАЗ

Самоделка, созданная на основе автомобиля УАЗ, получается весьма прочной и надежной. В случае каких-либо поломок всегда можно найти нужную деталь и произвести замену детали. В чем же заключается суть конструкции такого мини трактора, мы сейчас немного расскажем.

Прежде чем приступить к работе, обязательно нужно обзавестись чертежом будущего изделия. Именно следуя четкому плану выполнения работ, вы создадите качественный и надежный агрегат.

Самыми важными составляющими в конструкции самодельного мини трактора есть:

трансмиссия;
рулевая часть;
ходовая часть;
мотор;
система сборки (состоит из валов и подвески).

Лучше всего все это оборудования брать с одного автомобиля или же с транспортного средства одной и той же модели. Это в разы облегчит не только функциональность устройства, но и упростит процесс его установки. Что касается мощности такого самодельного минитрактора, то оптимальным вариантом для такого агрегата будет 50 л.с.

Устойчивость оборудования – важный фактор, который нужно обязательно учесть при сборке такого агрегата. Она зависит от установленной коробки передач, которая не должна весить больше 300 кг. Также большую роль для устойчивости минитрактора играет ширина колес. В этом случае, стоит учитывать, для каких целей будет использоваться оборудование. Если вы собираетесь его эксплуатировать на работах в поле, тогда ширина колеса должна быть 18 дюймов.

Если же вы будете пользоваться мини трактором для выполнения стандартных работ на участке, тогда ширина колеса может быть 13 дюймов.

Еще один важный нюанс – система охлаждения. Чтобы уберечь свою технику от перегрева установите на агрегат радиатор с 2-мя секциями.

Изготовление своими руками

Приступая к сборке самодельной техники, необходимо определиться с моделью, её конструкцией, чертежами и изменениями, которые планируется в неё внести. Также потребуется заблаговременно подготовить все нужные материалы и инструмент, используемый в процессе работ.

Необходимые материалы и инструменты

Для сборки такого агрегата мастеру потребуется стандартный набор инструментов, мощная электродрель, сварочный аппарат и крепежные элементы. Изучая материалы, используемые в процессе изготовления, следует упомянуть стальные трубы, листовой металл, толщина которого не менее 1 см, а также основные запчасти от УАЗа.

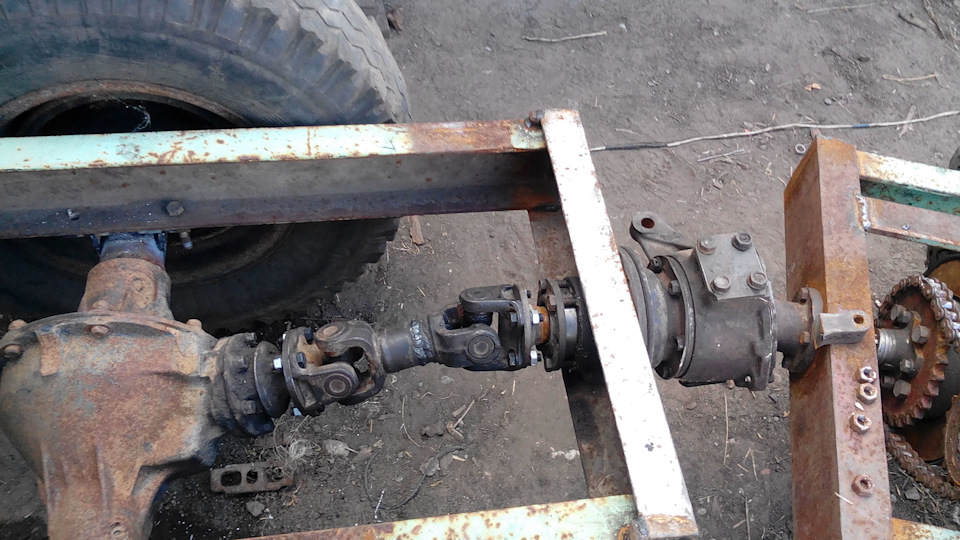

За основу работы можно взять мосты от УАЗа

Все материалы должны быть с минимальной степенью износа, что позволит гарантировать длительный срок службы готовой конструкции.

Порядок сборки

После того как все необходимые материалы будут подготовлены, мастеру потребуется приступать к процессу сборки будущего трактора. Первым этапом представляется изготовление рамы, которую можно сделать, используя стальные трубы и металлические уголки. Следует помнить о необходимости применения поперечных элементов, которые позволят увеличить прочность конструкции. Все соединения рамы и зацепного устройства следует реализовывать методом сварки, что позволит изделию выдерживать серьезные нагрузки.

Далее потребуется придерживаться следующей инструкции:

Приварить к переду рамы нишу для мотора, используя листовое железо. Закрепить на ней двигатель, используя болты и кронштейны.
В центральной части конструкции разместить сиденье, не забыв об установке рессоров, которые будут гасить вибрацию при езде.
Смонтировать рулевое управление с небольшим смещением в правую сторону, что позволит значительно проще разместить привод и механизм этого узла.
Изготовить поперечную тягу для руля, приварив к металлическим уголкам наконечники с шаровыми элементами.
Собрать ходовую часть, используя мосты от УАЗа, срезав лишние части узла.
Установить тормозной цилиндр, тягу и редуктор.
Закрепить на задней части навесной механизм. С этой целью лучше всего использовать готовый элемент либо изготовить его, применив токарный станок.

При желании мастер может оснастить конструкцию застекленной кабиной, дополнительными стойками, дверями, навесом или другими элементами, что позволит сделать работу во время выпадения осадков более комфортной.

Особенности конструкций

Переоборудование мотоблока в минитрактор не требует от владельца оформления технической документации и регистрации транспортного средства в органах ГИБДД. Общей чертой для самодельных конструкций является рама, на которой жестко установлен силовой агрегат, задний мост и узлы управления. При сборке трактора используются готовые узлы от серийных автомобилей и тракторов.

Примером может служить комплект для переоборудования техники Crosser со средней стоимостью от 60 тыс. рублей.

Встречаются более доступные комплекты, которые изготавливаются мелкими мастерскими. В состав наборов входит рама, приводы и механизм тормоза, крылья, а также сиденье и рулевая трапеция. Стоимость комплекта находится в пределах 16-18 тыс. рублей. Плюсом такого набора является универсальность — покупатель дорабатывает его под имеющийся в наличии мотоблок в соответствии со своими предпочтениями.

В качестве силовых агрегатов стандартно используются четырехтактные карбюраторные двигатели с объемом цилиндра до 250 см³ и развивающие до 10-13 л.с. Реже встречаются дизели с близкими характеристиками. Коробки передач имеют до четырех скоростей и связаны с ведущими колесами ременной передачей. В приводе колес применяются шестеренчатые или цепные редукторы. В штатных трансмиссиях часто отсутствует дифференциал.

Устанавливаемая на минитрактор дополнительная пара колес может использоваться для управления направлением движения. Теоретически ее можно оснастить приводом, но схема трансмиссии усложнится. Для реализации полного привода требуется применение шарниров равных угловых скоростей на управляемых колесах и дифференциала. В противном случае полный привод будет ухудшать проходимость и снизит надежность трансмиссии.

В зависимости от предназначения минитрактора выбирается схема рамы. Если трактор используется для пропашных или иных сельскохозяйственных работ, то оптимальной станет замкнутая прямоугольная рама из стального профиля. Рама должна иметь достаточную прочность и выдерживать вес механизмов трактора, а также нагрузки, возникающие в процессе работы.

Если минитрактор предполагается использовать как средство транспортировки, то рекомендуется применение ломаной рамы, состоящей из двух частей. Элементы рамы соединены между собой шарнирным соединением. Сложностью создания такой конструкции становится трансмиссия. Для передачи крутящего момента на ведущие колеса придется использовать карданный вал или размещать двигатель вместе с ведущими колесами на одной части рамы. Второй вариант проще, но не обеспечивает равномерной загрузки колес трактора.

Возможна установка поперечин для задней навески вспомогательного сельскохозяйственного оборудования. Для буксировки прицепов применяются готовые адаптеры или самодельные узлы, созданные с учетом особенностей прицепа.

Комплектующие УАЗа

Самодельный трактор состоит из важных составляющих элементов, от качества которых зависит работа машины в целом:

мотор;
трансмиссионное устройство;
ходовая часть;
рулевая часть;
система сборки (подвесные средства и валы оборотов мощи).

Самодельный мини-трактор чаще всего колесный, реже – гусеничный, с мощностью двигателя от 10 до 50 лошадиных сил.

Двигатель, коробку передач, балки, ходовую часть желательно взять от одного автомобиля, чтобы легче и быстрее проходила их установка. При желании можно поэкспериментировать и попробовать провести стыковку агрегатов и узлов с разных машин. Это сложный процесс, но он может внести в работу с конструкцией мини-трактора интерес.

Еще одна модель-самоделка

Помните о том, что трактор должен быть устойчивым. Это качество зависит от того, какая коробка передач будет на самоделке. Она должна быть с повышенным числом передаточных значений. За счет этих чисел увеличивается тяговое усилие, которое не должно превышать 300 кг.

Заранее следует сделать чертеж системы охлаждения, чтобы точно знать, где должны находиться переходники. Изготовленный мини-трактор в работе может перегреваться. Чтобы этого не произошло, можно поставить радиатор с 2 секциями.

В случае выбора гусеничного трактора обращаем внимание на привод. Его устанавливают на заднюю часть гусеницы для нанесения меньшего вреда каткам

В ходе эксплуатации нужно помнить об очищении самих гусениц, так как при использовании заднего привода снег и грязь забивает их.

Начало сборки самодельной модели

Сцепное устройство состоит из следующих элементов:

коробка передач;
кожух сцепления;
фланец выжимного подшипника;
шуруп М6 крепежа фланца;
выжимной подшипник;
корзина с ведущим диском сцепления,
болт М 12х1,5;
хвостовая балка мотора;
маховик;
подшипник коленвала;
коленвал;
удлинитель коробки передач.

Рама:

бампер (швеллер № 12);
передние лонжероны (патрубок 80x80x6);
передние поперечины (патрубок 80x80x6);
опора крепежа двигателя (патрубок 80x80x6, 2 шт.);
опоры крепежа кабины (балка № 8, 4 шт.);
стойки (труба 80x80x6, 4 шт.);
косынки (стальной лист s10, 6 шт.);
хвостовые лонжероны (труба 80x80x6);
хвостовые поперечины (труба 80x80x6);
плита автонавески рабочего инструмента (стальной лист s10);
кронштейн автонавески (стальной лист s10, 2 шт.)

Стальные водопроводные трубы диаметром 57 мм подойдут для сварной рамы прямоугольной формы, состоящей из пары лонжеронов и пары траверсов.

В этой модели – мост от УАЗа

Рулевая колонка тоже может быть позаимствована у УАЗа. Если ее расположить с правой стороны самодельного трактора, то закрепить рулевой механизм с рулевым приводом не составит никакого труда. Рычаг снимается со шлицов и в вертикальном положении насаживается обратно. Что касается поперечной рулевой тяги, то для ее изготовления потребуется газоэлектросварка. К уголкам размером 30 на 30 мм, которые скользят друг по другу, приваривают наконечники с шаровыми пальцами.

Уазовский задний мост также можно использовать в конструкции мини-трактора. На длинной полуоси отрезается фланец и в центре сверлится отверстие. Обрезок обрабатывается и вставляется в отверстие, снаружи обваривается, а лишнее отрезается.

Длинный чулок укорачивается. Используются две короткие полуоси. На срезе чулка снимается фаска, а соединение его сваривается. На место сварки накладывается суппорт для страховки от удара по хвостовику. С помощью V-образной конструкции мост мини-трактора прикрепляется к раме. Сама конструкция удобно расположится на штатных подушках заднего моста.

Для строительства мини-трактора можно использовать главный тормозной цилиндр авто УАЗ. Также можно взять рулевой редуктор, колонку и тягу. Для укрепления редуктора необходимо подготовить вваренную в конструкцию перекладину.

Рулевое управление от автомобиля УАЗ, а также продольная тяга, рулевая колонка и поперечная тяга, которая укорочена до 450 мм, – все это пригодится для конструкции мини-трактора.

Заслуживает внимания компоновка трансмиссии. Вслед за двигателем необходимо ставить корзину сцепления и коробку передач. Эти агрегаты от авто УАЗа отлично подойдут для мини-трактора (сборный узел: распределительная коробка с пониженной передачей).

На полу под сиденьем желательно расположить бензобак, аккумулятор и включатель «массы», подвесные педали от авто УАЗ. Топливо к бензонасосу будет поступать через фильтр тонкой очистки или отстойник, взятый с этого внедорожника.

Преимущества и недостатки ручной сборки

Пожалуй, главным преимуществом самодельного минитрактора является безусловная экономия денежных средств, по сравнению с приобретением полноценных агрегатов в магазине, таких как Уралец, Кубота, Булат 120, Янмар, Беларусь 132н, Скаут.

При этом, его рабочие показатели будут ненамного отличаться от заводских вариантов, потому что в конструкции используется достаточно мощный мотор, которого вполне хватает для обработки земельных владений, площадью до десяти гектар.

Преимущества

Затраты на изготовление на минитрактора окупаются практически за один календарный год, ведь большинство комплектующих берется от старой технике, либо затраты на их приобретение минимальны. Многие приспосабливают под минитрактор прочую технику, такую, как мотоблок, что ещё более упрощает процесс сборки.

Кроме того, у самодельных агрегатов есть и другие плюсы:

Относительно большая степень погружения в почву. Если все грамотно предусмотреть, глубина вскапывания будет идентична той, что показывают покупные аналоги. Как бы то ни было, это все равно лучше, чем перекапывать огород вручную.
Достаточно высокая мобильность, в следствие достаточно скромных габаритов. Использование подобных агрегатов целесообразно именно на небольших огородах и дачных участках, где крупногабаритным тракторам не развернуться.
В силу того, что вы изготавливаете минитрактор сами, существует возможность дополнительной модернизации агрегата. Можно снимать комплектующие, меняя их на другие, более мощные, либо добавлять новые устройства.
В продаваемых минитракторах такая возможность отсутствует, более того, в инструкциях по эксплуатации прямо написано, что внесение каких-либо изменений в конфигурацию строго запрещено.

Недостатки

В числе недостатков можно отметить следующие моменты:

Относительно сложный процесс сборки. Здесь речь идет не только о непосредственной работе, но и об определенных сложностях в подборке нужных комплектующих. Многие из них приходится подгонять на токарном станке, что само по себе представляет дополнительную сложность.
Вероятность поломок, ведь самодельный вариант изготавливается, в основном, из старых деталей и запчастей.

В принципе, плюсы и минусы примерно равны по степени их важности, но тут есть одно маленькое отступление. Сегодняшние реалии таковы, что вопрос цены становится главенствующим, затмевающим прочие аргументы

Подготовка к изготовлению самодельного трактора

В первую очередь потребуется подобрать и внимательно изучить чертежи, которых нужно придерживаться во время сборки. Также нужно составить подробный план всех дальнейших действий, чтобы исключить возможные ошибки.

Изучив схемы, понадобится заранее подобрать места монтажа водительского сиденья и коробки переключения скоростей.

Немаловажное значение имеет место, где будет проходить процесс изготовления. Нередко на сборку трактора из УАЗа уходит по несколько месяцев, поэтому рабочее место нужно правильно обустроить и собрать все нужные для работы детали и оборудование. В конструкцию трактора из УАЗа непременно входят следующие элементы:

В конструкцию трактора из УАЗа непременно входят следующие элементы:

двигатель от УАЗ 469;
механизм трансмиссии;
рулевое колесо;
ходовая часть;
валы отбора мощности;
подвесные конструкции.

В большинстве случаев результатом сборки становится колесная сельскохозяйственная машина, гораздо реже – агрегат, передвигающийся на гусеницах. Номинальная мощность трактора составляет в пределах 10–50 л. с.

Коробку переключения скоростей, вместе с мотором и ходовой УАЗ 469 лучше всего взять от одного, и того же автомобиля. Это существенно упростит и ускорит сборку трактора. Если есть время и желание, то можно провести несколько экспериментов, и применить для сборки детали и механизмы от разных машин.

Важную роль играет устойчивость самодельного трактора из УАЗа. На это влияет используемая для сборки коробка передач. Лучше всего, чтобы механизм имел повышенное передаточное число – это позволит увеличить тяговое усилие агрегата, которое, при этом, не должно превышать 300 кг.

Для лучшей устойчивости трактора из УАЗ в его конструкцию нужно включить широкие колеса. Если изготовленный трактор будет использоваться для выполнения несложных сельскохозяйственных задач на грядках, то подойдут колеса, шириной 13 дюймов. Если дальнейшее применение трактора будет осуществляться в поле, то его потребуется оборудовать колесами, диаметром не менее 18 дюймов. Резина на колесах обязательно должна быть с шипами, что улучшит сцепление трактора с почвой.

Если планируется изготовления гусеничного трактора из УАЗа, то особое внимание при сборке потребуется уделить приводу. Последний потребуется установить в задней части гусеничного механизма, чтобы предотвратить повреждение катков. Непосредственно при эксплуатации трактора необходимо помнить о регулярной очистке гусениц – в противном случае грязь и снег будут быстро засорять используемый привод

Непосредственно при эксплуатации трактора необходимо помнить о регулярной очистке гусениц – в противном случае грязь и снег будут быстро засорять используемый привод.

Непосредственно перед сборкой понадобится спланировать систему охлаждения – это поможет определить места установки переходников. Самодельный трактор на базе УАЗ 469 склонен к перегреву, и, чтобы исключить это, на агрегат необходимо установить 2-секционный радиатор.

Трактор своими руками из УАЗа – порядок сборки агрегата

Чтобы достичь максимального результата при изготовлении, необходимо действовать в определенном порядке.

Алгоритм сборки трактора из внедорожника УАЗвыглядит следующим образом:

Вначале нужно сварить надежную и устойчивую к вибрация мотора раму. Для ее изготовления подойдут стальные трубы, которые можно приобрести в магазине сантехники. В местах стыков труб потребуется приварить стальные уголки, которые призваны укрепить конструкцию;
На следующем этапе понадобится приварить к передней части рамы нишу из стали, толщиной около 1 см – большая толщина необходима для того, чтобы ниша смогла выдержать тяжелый двигатель от УАЗа. Мотор от внедорожника нужно крепить посредством болтов, дополнительно используя кронштейны для лучшей фиксации;
В средней части рамы необходимо закрепить сиденье от УАЗа – оно должно быть установлено с использованием рессоры, который будет гасить неровности рельефа;
Далее потребуется установить рулевую колонку. Ее также можно взять от автомобиля УАЗ. Колонка должна быть смещена в правую часть трактора – это позволит без труда закрепить рулевой привод и рулевой механизм. При монтаже рычаг рулевой колонки нужно снять с имеющихся шлицов, после чего насадить обратно в вертикальном положении;
Поперечная рулевая тяга делается отдельно – для этого к уголкам размерами 3 x 3 см понадобится приварить наконечники с предустановленными на них шаровыми пальцами;
Ходовую часть самодельного трактора нужно оборудовать мостами УАЗ. Для этого с длинной полуоси потребуется срезать фланец, и просверлить в ее центре небольшое отверстие. После этого отрезанный фланец необходимо очистить от заусениц, и вставить в готовое отверстие. Далее конструкцию необходимо обварить и срезать лишние части;
После этого понадобится укоротить длинный «чулок». На его срезе нужно снять фаску и приварить соединение. В сварочном месте необходимо наложить суппорт, который защитит конструкция от случайного удара в область хвостовика. Далее посредством V-образной конструкции готовый мост потребуется прикрепить к раме трактора. В результате вся конструкция должна расположиться на подушках, предусмотренных в заднем мосте УАЗа;
В конструкции трактора потребуется установить тормозной цилиндр, который также можно взять от внедорожника УАЗ. Дополнительно понадобиться воспользоваться тягой, колонкой и редуктором от УАЗа. В качестве усиления редуктора можно применить заранее подготовить перекладину;
В задней части самодельного трактора понадобится установить навесной механизм. Лучше всего приобрести уже готовую сцепку, так как изготовление этого элемента трактора требует наличия специального токарного оборудования;
При желании самодельный трактор можно оборудовать небольшой застекленной кабиной или приварить стойки, после чего закрепить на них съемный тент – это позволит использовать трактор из внедорожника УАЗ при любых погодных условиях. Более детально о сборке трактора расскажет видео.

Готовый трактор потребуется заправить топливом и моторным маслом, после чего можно приступить к его испытаниям. Для начала необходимо использовать для работы с трактором небольшие фрезы или плуг, чтобы предотвратить быстрый перегрев мотора. Убедившись, что двигатель от УАЗа работает исправно, можно продолжить тестирование трактора с более габаритным навесным оборудованием.

Следует помнить, что для эксплуатации самодельного агрегата на дорогах общественного пользования обязательно понадобится регистрация трактора, которую можно оформить в ближайшем отделении Гостехнадзора. В противном случае владелец агрегата рискует нарваться на неприятности с инспекторами ГИБДД и крупный денежный штраф вплоть до конфискации трактора.

Подготовка к изготовлению самодельного трактора

В конструкцию трактора из УАЗа непременно входят следующие элементы:

двигатель от УАЗ 469;
механизм трансмиссии;
рулевое колесо;
ходовая часть;
валы отбора мощности;
подвесные конструкции.

Трактор на базе УАЗ 469 – порядок сборки

Важную роль в процессе собственноручной сборки самодельного трактора из имеющегося внедорожника УАЗ играет правильная последовательность действий изготовителя.

Алгоритм работ должен выглядеть следующим образом:

Сначала нужно собрать прямоугольную устойчивую к вибрации металлическую раму. Для этого подойдут металлические трубы диаметром по 57 мм каждая. Они будут играть роль лонжеронов и траверса. Крепить детали нужно при помощи сварки;
Далее нужно установить используемую рулевую колонку, которую также заранее можно взять от УАЗа. Лучше всего крепить ее с правой стороны – в этом случае установить рулевой механизм в сборе с приводом изготовителю будет намного проще. Для монтажа механизма нужно предварительно снять рычаг и насадить его на шлицы. Для сборки металлической тяги изготовителю потребуется исправная газоэлектросварка;
Далее нужно оборудовать самодельный трактор ходовой УАЗ 469 . Сначала потребуется правильно установить штатный задний мост. Для этого на имеющейся длинной полуоси нужно вырезать фланец и аккуратно просверлить в самом его центре отверстие. Полученный отрезок потребуется обработать и вставить в отверстие. Наружную часть заготовки нужно обварить и отрезать образовавшиеся лишние части. После этого потребуется укоротить используемый длинный чулок. Для этого можно воспользоваться двумя короткими полуосями. В области среза штатного чулка нужно аккуратно снять фаску, а полученное соединение сварить. В месте образовавшейся сварки потребуется установить суппорт, который надежно защитит заводской хвостовик от удара. Далее собранную раму можно оборудовать готовыми мостами УАЗ , предварительно используя для этого подготовленную V-образную конструкцию. При этом она должна плотно расположиться на штатных подушках, встроенных в задний мост;
Затем самодельный трактор из внедорожника УАЗ потребуется укомплектовать тормозной системой. Для этого сельхозмашину нужно оборудовать имеющимся главным тормозным цилиндром от российского внедорожника. Кроме него на самоделку можно установить рулевой редуктор, штатную тягу и заводскую колонку. Для более надежной фиксации редуктора нужно заранее подготовить прочную перекладину, предварительно вваренную в самодельную конструкцию;
После этого изготовитель может приступить к сборке трансмиссии трактора. После монтажа мотора нужно установить коробку передач и корзину сцепления. Крепить движущиеся детали механизма требуется таким образом, чтобы во время работы они не мешали движению друг друга;
Затем можно демонтировать старое сиденье от внедорожника УАЗ и установить его на раму при помощи рессора;
В конце трактор из УАЗа потребуется покрасить. Для этого металлические детали нужно обработать шпаклевкой. После ее высыхания на раму и кузов трактора потребуется поочередно нанести 2 слоя краски – это защитит самоделку от коррозии. Более детально о собственноручной сборке самодельного трактора из внедорожника УАЗ расскажет видео .

После того, как последний слой краски высохнет, трактор из УАЗа потребуется испытать. Сначала нужно протестировать ходовую часть сельхозмашины. Для этого на агрегате нужно проехаться по ровной дороге, а потом – по пересеченной местности. Если при этом из ходовой части не доносятся скрипы и другие посторонние звуки, значит можно переходить к испытанию самоделки в огороде.

Готовый трактор из УАЗа можно оборудовать разными навесными орудиями. Для этого можно использовать плуг, фрезы, окучники, картофелекопалки и прицеп. Главное, чтобы вес оборудования не превышал тяговые характеристики двигателя. В противном случае мотор будет постоянно перегреваться и поддаваться повышенному износу.
