Тдт-55: технические характеристики, устройство конструкции, стоимость

Обзор модификаций

Выпуск гусеничных тракторов ТДТ-55 на Онежском предприятии продолжался вплоть до 2003 года, за это время было произведено несколько успешных модернизаций:

• ТДТ-55
• ТДТ-55А
• ТДТ-55-05
• ЛХТ–55
• ТБ-1

Многие наши читатели интересуются, сколько сейчас может стоить гусеничный трелевочный трактор ТДТ-55? Отвечаем: в зависимости от года выпуска, состояния и комплектации, данный трактор может иметь цену от одного до двух с половиной миллионов рублей. Рассмотрим подробнее каждую модификацию.

ТДТ-55

Вес этого гусеничного трактора составляет 9,6 тонн. Трелевочник оснащен дизельной четырехцилиндровой силовой установкой марки СМД-14Б, номинальная мощность которой составила 62 л. с. КПП пятиступенчатая, 5 скоростей вперед и реверс.

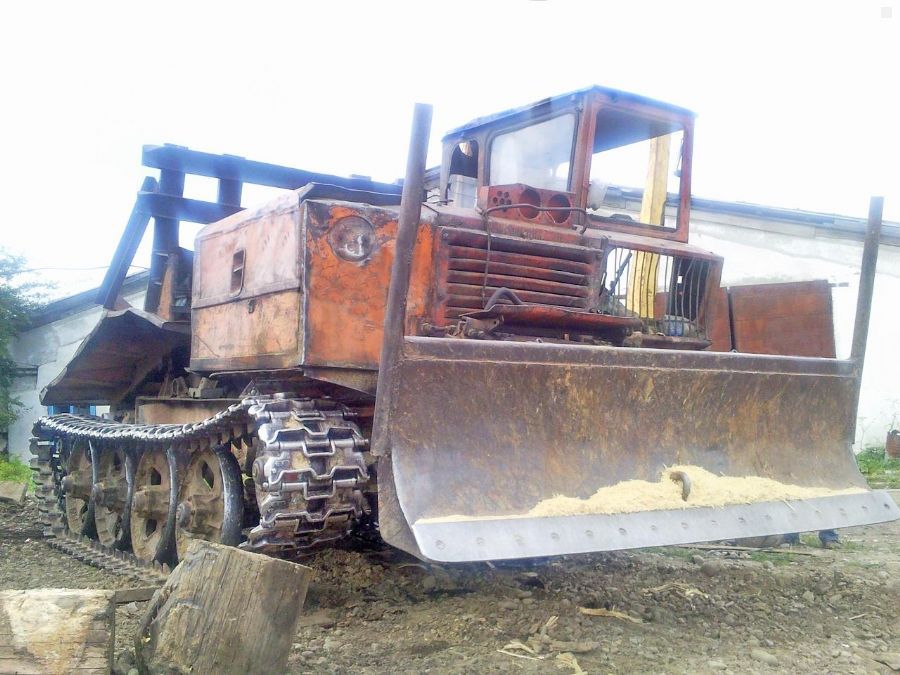

Трактор ТДТ-55

Трактор снабжен бензиновым двухцилиндровым пускателем ПД-10У, установленным вне кабины и запускающимся как вручную, так и от электростартера. Жидкостной предпусковой подогреватель обеспечивал быстрый запуск мотора даже при сильном морозе.

ТДТ-55А

Некоторое время спустя производитель решил добавить мощности машине и заменил двигатель СМД-14Б на более мощный СМД-18Н-01 (100 л. с.) — так появилась следующая модификация ТДТ-55А. Для легкого запуска был установлен пусковой двигатель П-10-УД с редуктором.

Трактор ТДТ-55А

ЛХТ–55

Эта модификация была запущена в серийное производство в 1969 году.

Трактор ЛХТ-55

Трактор претерпел ряд изменения и получил следующее дополнительное оборудование:

• ВОМ, расположенный в задней части трактора;
• навеску заднего типа;
• жесткую платформу из стали с функцией самосвала, на гидравлическом управлении.

Читать еще: Трактор ЮМЗ. Обзор, инструкция по эксплуатации, отзывы

ТДТ-55-05

Эта модификация трелевочного трактора была оснащена дизельным мотором Д-245Л производительностью от 100 до 130 л. с. Скорость машины возросла до 15 км/ч, давление гусениц уменьшилось на 4 кПа.

Трактор ТДТ-55-05

ТБ-1

Эта модификация не имеет ни щита, ни лебедки, которые входят в стандартную комплектацию к предыдущим моделям ТДТ-55. Ее отличительной чертой является рычажный гидроманипулятор, толкатель и клещевой захват.

Трактор ТБ-1

Опыт эксплуатации трелевочного трактора ТДТ-55. Достоинства и недостатки

Эксплуатирующие трактора ТДТ-55 обычно выделают следующие достоинства данной техники:

• простота ремонта – большинство даже серьезных поломок при наличии инструментов можно устранить прямо «в поле»;
• надежность – в силу простоты своей конструкции сами поломки происходят крайне редко;
• неприхотливость к качеству топлива – устанавливаемые двигателя абсолютно не чувствительны к качеству дизеля, трактор может работать на любом топливе;
• доступность запчастей – несмотря на снятие модели с производства приобрести все необходимое для ремонта очень просто (причем как новые детали, так и с разборки);
• невысокая стоимость;
• функциональность.

С учетом соотношения цены, многофункциональности и надежности ТДТ-55 недостатки найти достаточно сложно. Но при критическом взгляде на данную модель можно уверенно выделить следующие минусы:

• недостаточная комфортабельность кабины водителя;
• даже с учетом гидроусилителя необходимо прикладывать 30-40 Н к педали для её нажатия;
• приборная панель ограничивает обзор из кабины;
• при движении на некоторых моделях выходят пальцы из траков.

Но, по отзывам владельцев, эксплуатирующих ТДТ-55 непрерывно, поломки в основном случаются из-за фактора чисто физического. При всех достоинствах у данного трактора имеются свои слабые места в конструкции. В первую очередь это касается отдельных узлов:

• • сцепления;
  • коробки переключения передач;
  • пускового двигателя;
  • «паразитная» шестерня под крышкой лобовины;
  • если выжимной подшипник становится разболтанным – возникает биение вала;

шатунов – необходимо обязательно подбирать их по весу, разбежка при этом должна быть минимальной;

• рычаги и балансиры;
• манжеты главной передачи

Особые сложности обычно возникают именно при снятии КПП. Так как это подразумевает демонтаж большого количества механизмов. Что соответственно увеличивает сложность самого ремонта, а также количество затрачиваемого на него времени. Фактически, именно это является главным минусом – необходимость отсоединения множества деталей при ремонте.

Например, при замене манжеты главной передачи, которая течет на тракторах с большим пробегом достаточно часто, необходимо обязательно осуществлять съем всего заднего моста целиком. В некоторых случаях возможно обойтись без снятия моста – достаточно отсоединить крепящие болты с обеих сторон. Требуется помощь напарника.

При приобретении запасных частей необходимо обращать внимание на следующие моменты:

• по возможности стоит отказаться от покупки продукции «no name» — желательно отдавать предпочтение «Кировград» и «Винница»;
• вес – особенно это касается многокомпонентных деталей, где требуется сбалансированная работа.

Оптимальным решением будет приобретение деталей снятых с утилизированной техники. В большинстве случаев они является в разы более качественными, чем приобретенные в магазине, новые.

ТДТ-60

Машины ТДТ-60 являются разработкой МТЗ совместно с НАТИ, выпускались Алтайским тракторным заводом с 1957 по 1962 гг. Они имели высокие тяговые характеристики и хорошую проходимость.

За 1 рейс агрегат может вывозить такое количество древесины:

• хлысты, погруженные вершинами вперед, — 12-15 м³;
• деревья, расположенные комлями вперед, — 8-9 м³.

Машина оборудована дизелем Д-54 мощностью 60 л. с. с увеличенной частотой вращения — 1500 об/мин.

Трансмиссия — механическая ступенчатая.

Гидропривод содержит насос НШ 60/75 высокой производительности 70 л/мин, 4-позиционный золотниковый распределитель и гидроцилиндры двойного действия.

Для расширения функционала к трактору агрегатируют такие механизмы:

• бульдозерные отвалы;
• корчеватели-собиратели;
• снегоочистители;
• лебедка.

Трелевщик ТДТ-60 имеет следующие параметры:

• масса — 11 т;
• скорость движения — 2,1-7,6 км/ч;
• габаритные размеры — 5500х2400х2700 мм.

ТДТ-55А

Трелевочник ТДТ-55А — модификация трактора ТДТ-55 с более расширенным функционалом.

Машина ТДТ-55А оборудована 4-цилиндровым бескомпрессорным дизелем СМТ-14 с вихрекамерным образованием смеси или СМД-18Н-01 с пусковой установкой П-10УД и редуктором. Мощности мотора — 75-80 и 95 л. с. соответственно. Скорость вращения коленчатого вала — 1800 об/мин. Расход топлива составляет 218 г/кВт*ч.

Модель ТДТ-55А-05 поздней комплектации оснащена двигателем Д-245Л — 4-тактным дизелем с турбонаддувом и мощностью 105 л. с.

Силовые установки и трансмиссия расположены так, что поддон рамы защищает узлы от камней, пней и мелких кустарников, а капот кабины предохраняет топливный бак и гидробак от внешних механических повреждений.

Габаритные размеры трелевщика 55А — 5800х2357х2560 мм.

Эксплуатационный вес трактора ТДТ-55А составляет 9600 кг, конструкционный — 9200 кг.

Трелёвочный трактор ТДТ-55

Трелёвочный трактор ТДТ-55 – гусеничная тяжелая машина, предназначенная для штабелирования и вывоза крупного и среднего леса, а также для тягово-транспортных работ: валочно-трелевочных, сучкорезных, валочно-пакетирующих, землеройных, погрузочных, дорожно-строительных и геологоразведочных.

Устройство ТДТ-55

Двигатель – четырехцилиндровый дизельный четырехтактный, с наддувом, жидкостным охлаждением и вихрекамерным смесеобразованием. Его запуск производится электростартером от ПД-10У либо вручную.

Трансмиссия:

• коробка передач – механическая, пятиступенчатая, не синхронизированная, оснащена фиксатором против выключения и включения передач при не задействованной педали сцепления. Силовая и кинематическая связь КПП с лебедкой и задним мостом осуществляется карданной передачей;
• сцепление – двухдисковое, сухое, оснащено гидравлическим усилителем.

Приводы управления снабжены гидравлической системой следящего действия с независимым источником питания, они значительно снижают усилие на рычаги управления. Трактор ТДТ-55 имеет 2 автономные системы — одна для управления оборудованием (фиксация, подъем, опускание), а вторая для сервоуправления.

Подвеска у агрегата рычажно-балансирная, однорядная. Ее технические характеристики таковы, что она упруго и прочно соединяет опорные катки трактора с остовом, понижая его колебания и обеспечивая плотное прилегание и плавное передвижение катков по дорожкам гусеницы, смягчая удары и толчки, появляющиеся при преодолении препятствий.

Задний мост жестко закреплен на задней части тракторной рамы. Его устройство включает в себя:

• коническую центральную передачу;
• тормоза и механизмы управления ими;
• муфты боковых передач и поворотов.

Гусеницы трактора – это замкнутая лента, состоящая из литых звеньев. Они объединены шарнирными пальцами, которые охватывают направляющие и ведущие колеса с опорными катками.

Рабочее оборудование – трелевочный щит, бульдозерная навеска, реверсивная лебедка.

Завод-изготовитель

Трелёвочник ТДТ55 – модернизация ТДТ-40М, разработанная и производящаяся на ОТЗ (Онежский тракторный завод). Первый трактор был выпущен в 1966 г., последний в 2003 г.

Модификации

• ТДТ-55А – отличается от базовой модели маркой двигателя.
• ЛХТ-55 – снабжен металлической самосвальной платформой, задними ВОМ и подъемным навесным оборудованием.

Технические характеристики трактора ТДТ-55

Двигатель	СМД-14БН (Д-245, СМД-18Н) – 83 л.с.
Вес	9600 кг
Габариты	ширина – 2357 мм; длина –5850 мм; высота –2560 мм.
Расход топлива при рабочей мощности	210 г/кВт*ч.
Трансмиссия	механическая
Скорость	2,9–12,8 км/час

Техническое обслуживание

Производя ремонт трактора ТДТ-55, очень многие обходятся своими силами. Хотя можно произвести все необходимые мероприятия и в специализированных сервисах. Вот несколько сервисов, в которых отремонтируют такой трактор или предоставят запчасти для ТДТ-55:

• «Тверьтрактороцентр», г. Тверь.
• Фирма «55», г. Вельск.
• Великоустюгский РМЗ, г. Великий Устюг.

Где купить?

На сегодняшний день вполне реально купить трактор ТДТ-55 как абсолютно новый, так и порядком подержанный — здесь каждый выбирает сам, в зависимости из финансовых возможностей и целесообразности. В среднем, цена трактора после капремонта составляет от 1 до 1,5 млн. рублей, новые же машины стоят на 30–40 % дороже.

Аналоги

На сегодняшнем рынке специальной техники представлена масса трелевочных тракторов разного поколения, как отечественного, так и зарубежного производства: ТЛТ-100, ТТ4М-23К-04, БЕЛАРУС-1502 и др.

Технические характеристики ТДТ-55

Более совершенная модель трелёвочного трактора ТДТ-55А имеет следующие технические параметры:

Размеры по габаритам (Д*Ш*В), м	5,8*2,357*2,56
Просвет дорожный, м	0,555
Ширина колеи, м	1,69
Масса конструкционная, т	9,2
Масса при эксплуатации, т	9,6
Рабочие скорости движения, км/ч	2,9/12,8
Давление на грунт гусениц (удельное среднее), МПа	0,044
Гусеница (ширина), м	0,44
Усилие лебедки тяговое (максимальное), кН	76,5
Толкатель (ширина), м	2,24
Метраж каната в барабанной лебёдке, м	40
Сечение троса, мм	19-21
Марка двигателя дизельного	СМД-18Н-01
Мощность, л. с./кВт	95/70
Расход топлива (удельный), г/л. с. ч/ г/кВт. ч.	167/227
Пусковая система	Двигатель с редуктором пусковой П-10УД
Лебёдка развивает тяговое усилие при номинальной мощности мотора на нижних витках каната в,  кН /кгс	66,5/6770
Давление гидросистемы технологического оборудования (максимальное), МПа	14,5

Трактор ТДТ-55 – удачное решение для выполнения тяжёлых работ в труднодоступных местах. Отлаженная сервисная сеть обслуживания и наличие запасных частей, способствуют выгодному применению трелёвочного трактора.

Трактор ТДТ-55 технические характеристики

ТДТ-55 — трелевочный трактор на гусеничном ходу третьего тягового класса. Машина использовалась для транспортировки леса в местах с плохой проходимостью и на слабонесущих грунтах. Техника также применялась на вспомогательных работах, таких как выравнивание комлей, окучивание хлыстов, подготовка волоков и транспортировка. Специалисты признают ТДТ-55 лидером в области лесного хозяйства. Тем не менее, машина использовалась и на других производствах, даже в промышленности.

Двигатель

На тракторах ТДТ-55 устанавливались двигатели трех моделей:

• СМД-14БН;
• СМД-18Н;
• Д-245 (на самых поздних модификациях).

Это были четырехтактные четырехцилиндровые силовые агрегаты с турбонаддувом или без него. Двигатели СМД-18 отличались сложным устройством и обслуживанием, поэтому преимущественно переоборудовались в СМД-14. Для корректировки работы на силовых агрегатах меняли поршневую группу и цилиндры. Топливный насос высокого давления перенастраивали, а турбину снимали за ненадобностью. На лесохозяйственных заготовках использовалось низкокачественное топливо, поэтому в турбонаддуве не было нужды. Двигатели СМД отличались малым периодом межремонтной работы, поэтому впоследствии были заменены на более продуктивные Д-245.

Стандартный мотор трактора ТДТ-55 выдавал 95 л.с./70 кВт мощности. Удельный расход топлива составлял 227 г/кВт*ч. С помощью мотора создавалось номинальное тяговое усилие лебедки на нижних канатах, равное 6770 кгс. Для облегчения пуска дизеля в холодное время использовался пусковой двигатель марки П-10УД, оснащенный редуктором.

Трансмиссия

На ТДТ-55 устанавливалась механическая пятиступенчатая коробка передач с одной задней передачей. Коробка не синхронизированная, оснащалась фиксатором против включения/выключения скорости при опущенной педали сцепления. КПП крепилась на двигатель.

Сухое однодисковое сцепление оборудовалось парой трения типа «сталь по феродо» и фронтальным тормозком. Для повышения комфорта управления машиной и снижения утомления оператора на сцепление устанавливалась гидравлическая система усиления.

В трактора ТДТ-55 предусматривалось наличие вала отбора мощности для привода лебедки. Карданная передача выполнялась из трех эластичных элементов с каждой стороны и соединяла КПП и задний ведущий мост. Скользящая втулка в устройстве предотвращала деформацию и облегчала ремонт трактора ТДТ-55.

Задний мост представлял собой коническую передачу, две сухих фрикционных муфты типа «сталь по стали», две конечные передачи и два ленточных тормозных механизма плавающего типа. Трансмиссия обеспечивала ТДТ-55 движение в скоростных пределах 2,9-12,8 км/ч.

Гидросистема

Гидравлическая система имела двухконтурное устройство с единым баком. В нее входила:

• система управления движением, работающая от насоса НШ-10 с трехсекционными усилителями и трубопроводами. Первая секция предназначалась для снижения усилия при включении сцепления, вторая и третья — для облегчения поворота. Эффективность системы позволяла выполнять перечисленные действия пальцем одной руки.
• система управления рабочими органами, основанная на использовании насоса НШ-50, гидрораспределителя, гидроцилиндров и трубопроводов. Первая секция управляла бульдозеров, вторая — трелевочным щитом.

Максимальное тяговое усилие лебедки ТДТ-55 составляло 76,5 кН. Максимальное давление в гидросистеме — 14,5 МПа.

Рабочее оборудование

Рабочие органы трактора ТДТ-55 в стандартной комплектации включали:

• бульдозерную навесную систему;
• трелевочный щит;
• реверсивную лебедку с тросом диаметром 19-21 мм и длиной 40 метров. На тросе предусматривались чокеры в количестве до 25 штук.

Устройство прочих систем

Топливная система трактора состояла из двух компонентов: главной и резервной. Главная работает постоянно, обеспечивая подачу топлива. Резервная используется в случаях, когда главная система отключается или не справляется с задачей, например, если нужна дополнительная мощность.

Трактор ТДТ-55 установлен на жесткой сварной раме и имеет переднемоторную компоновку. К основным достоинствам машины относится маневренность и проходимость. Сравнительно небольшие габариты сделали трактор подвижным, а высокий дорожный просвет позволяет без труда преодолевать препятствия.

Габаритные размеры

• длина — 5800 мм;
• ширина — 2357 мм;
• высота по кабине — 2560 мм;
• колея — 1690 мм;
• дорожный просвет — 555 мм;
• удельное давление на грунт в усредненном значении — 0,044 МПа;
• ширина гусеничной цепи — 440 мм;
• ширина толкателя — 2240 мм;
• конструкционная масса — 9200 кг;
• эксплуатационная масса — 9600 кг.

Получите выгодное предложение от прямых поставщиков:

Устройство

Благодаря мощной раме и полужесткой подвеске, а также используемой в тракторе гидравлике и ВОМ, техника стала применяться в различных отраслях народного хозяйства.

Схема погрузочного устройства

Трактор ТДТ-55 используется для выполнения следующих работ:

• валки и трелевки леса;
• лесохозяйственных;
• геологоразведывательных;
• бесчокерной трелевки;
• в качестве сучкореза;
• землеройных;
• дорожных;
• погрузочных;
• строительных;
• для валки и пакетирования и т. д.

Силовая установка

Рядная четырехцилиндровая дизельная установка обеспечивает трактору производительную мощность от 62 до 130 л. с. (в зависимости от марки двигателя:СМД-14БН — 62 л. с., СМД-18Н-01 — 100 л. с., Д-245 — 120 или 130 л. с.). Топливная система продублирована (на случай поломки) и работает от разных насосов. Дизельный мотор запускается от карбюраторной бензиновой пусковой установки П-10УД (размещенная снаружи), которая, в свою очередь, приводится в действие одним из двух способов:

• вручную;
• от электростартера.

Сам двигатель (дизель) установлен возле кабины и закрыт двумя капотами, один — со стороны кабины, второй — снаружи.

Электрика

Конструкция содержит генератор переменного тока с выпрямителем и регулятором тока. Подзаряжающаяся от генератора аккумуляторная батарея для запуска электростартера и питания плафона в кабине и фар (2 спереди и 1 сзади + задний поворотник).

Трансмиссия и ходовая

Рама трактора состоит из двух лонжеронов, соединенных приваренными трубами. Подвеска подрессоренная пружиной, рычажно-балансирная. Днище трактора закрыто, защищено от возможных повреждений механизмов при столкновении с камнями и т. д. На малых балансирах закреплены катки. Гусеница состоит из литых звеньев с плавающими пальцами, ее натяжка осуществляется при помощи специального винтового механизма с пружинами.

Схема трактора ТДТ-55

Трансмиссия состоит из коробки переключения передач (5+1), сухого двухдискового сцепления, системы ленточных тормозов, фрикционов, конечного редуктора и заднего моста. Окончание трансмиссии (задний мост) может переходить в ВОМ.

Кабина и управление

Гусеничный трактор ТДТ-55 укомплектован одноместной кабиной, снабженной обогревателем и вентилятором, что называется — на все случаи жизни. Круговой обзор, доступ к дизельному двигателю прямо из кабины, наличие стеклоочистителей (переднего автоматического и заднего ручного).

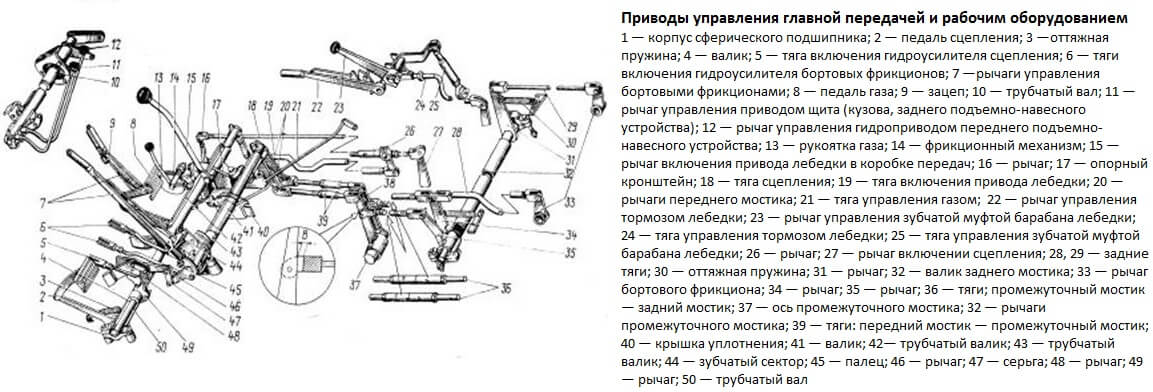

Схема приводов управления главной передачей

Управление трактором рычажно-педальное, с участием гидравлической системы, которая облегчает не только управление движением трактора, но и управление всевозможным функциональным оборудованием, которое может быть установлено.

Гидравлическая система

Гидравлическая система представлена двумя контурами, питающимися из одного источника (резервуара). Первый контур нагнетает масло насосом НШ-10 и подает его в трехсекционный гидроусилитель и служит для управления движением трактора (сцепление и фрикционы).

Второй контур состоит из:

• масляного гидронасоса НШ-50;
• четырехпозиционного гидрораспределителя клапанно-золотникового типа на 2 секции;
• гидравлических цилиндров.

Предназначение контура — управление функциональным оборудованием, установленным на трактор ТДТ-55. Водитель управляет механизмами непосредственно из кабины.

История трелёвочника

За всю многолетнюю историю устройство трактора ТДТ-55 модернизировалось не более трёх раз. Онежский завод и ранее выпускал трелёвочники, но судя по отзывам лесозаготовителей того времени, онежская техника имела ряд проблем с эксплуатацией и не отвечала высоким требованиям по лесозаготовке. По этой причине многие предприятия вынуждены были отказаться от старых моделей, например ТДТ-40, который был выпущен 10 лет до начала производства нового типа трактора морально и физически устарел по многим показателям.

Учитывая пожелания лесозаготовителей, в 1962 году разрабатывается новый концепт и в 1964 году с конвейера сходит первый образец, имевший объем хлыста для эффективной транспортировки материала – 0,6 м2. Производители решили не рисковать с концептом ТДТ-40, и за основу новой модели взяли серию трактора Т-49.

Цены

Сейчас снят с производства, считается устаревшим. Экземпляры этой машины, особенно более поздних модификаций, до сих пор успешно трудятся. Пользуются уважением и спросом там, где нужна мощь в бездорожье, в тайге, в тундре.
Запчасти к нему доступны, их всегда можно найти. Модернизированные варианты применяют в лесоводческом хозяйстве. Стоит в пределах от 1 миллиона 200 тысяч до 1 миллиона 800 тысяч рублей. Трактора, требующие ремонта, стоят 400 – 700 тысяч. Аналоги трактора: Онежец-300, Беларус-1502, ТТ-4М-23К, ТЛТ-100А, Т-147, ТТ-4М.

Надёжность и несокрушимая мощь этой машины обеспечена не только правильными конструкторскими решениями, а ещё тем, что детали трактора сделаны из качественных материалов, хорошего металла. Повышенное качество металлов в сочетании с экономичным конструкторским дизайном, где все детали конструкции выполняют чётко заданные функции – позволили стать трактору одним из лучших. Многие годы, до сих пор, он надёжно служит людям.

Читайте еще:

Трактор МТЗ 50

Трактор Т 800

Трактор МТЗ 892 Беларус

Трактор МТЗ 320

Трактор МТЗ 100

Трактор Т 54 Болгар

Модификации и комплектации модели

За 37 лет выпуска этой спецтехники конструкторы производили доработки на агрегатах и теперь, благодаря хорошим ходовым, маневренным и тяговым качествам, а также возможностям смены навесного оборудования применение этого трактора расширилось.

Его используют не только в лесозаготовительном деле, но и в других областях хозяйственной деятельности. Всего за этот период было выпущено две модификации ТДТ-55:

• ТДТ-55А-05 – эта модель имеет более современный сильный дизель Д-245Л, развивающий мощность 100 лошадиных сил и имеющий максимальную скорость больше 15 км/ч, кроме того, меньшее давление гусениц на грунт – 0,4 Мпа;
• ЛХТ-55 – на этой модели установили самосвальную стальную платформу, передний и задний ВОМ и навесное подъемное оборудование.

Предназначается этот трактор для лесовосстановительных работ, а также для чистки лесосек, вырубок и других производственных площадок.

Базовый трактор ТДТ-55 и две его модификации используют как рабочие машины широкого применения в разных сферах деятельности:

• при трелевочных работах во время валки леса;
• как пакетирующие машины при лесозаготовительных работах;
• как бесчокерные трелевочники;
• при сучкорезных работах;
• в качестве погрузочных, землеройных или дорожно-строительных машин при работе на сложных грунтах или в местностях, поросших густой растительностью;
• из-за уникальных качеств этот трактор достаточно часто применяют при проведении геологоразведочных работ;
• при любой лесохозяйственной деятельности.

Большую популярность ТДТ-55 получил по причине своей простоты в использовании, возможности сделать ремонт в самых сложных условиях, а больше всего – из-за высокой работоспособности узлов и агрегатов.

Кроме того, запчасти к этим тракторам достаточно доступны для приобретения и относительно недороги.

Производители смогли добиться такой долговечности от конструкции и агрегатов за счет того, что использовали самые высокопрочные и надежные материалы, а также постоянно работали над упрощением механизмов.

ТТ-4М: технические характеристики

ТТ-4М – высокопроизводительный чокерный трактор, одна из самых мощных моделей своего времени, а также среди трелевочных тракторов. Машина является усовершенствованным вариантом модели ТТ-4. Техника позиционируется как трактор 4-й тяговой категории, и широко используется в лесной промышленности, в транспортировочных операциях по перевозке леса. Трактор перевозит лес в полупогруженном состоянии, после чего лес загружается на лесовозы. Рассматриваемая модель, по сути, является основой для специализированных машин. Например, на базе ТТ-4М можно получить валочно-трелевочную технику или валочно-пакетирующий аппарат. Кроме того, данный трактор выполняет погрузочные, крановые и бурильные функции. ТТ-4М можно переоборудовать в передвижной сварочный аппарат, землеройную и пожарную машину. Техника обладает широкими внедорожными возможностями на пересеченной местности. ТТ-4М выпускался до 2010 года – к тому моменту АТЗ прекратил свое существование. Трелевочный трактор ТТ-4М пользовался высоким спросом в СССР, а затем и на постсоветском пространстве. На сегодняшний день машина востребована в небольших предприятиях, образованных из «остатков» производственных мощностей, которые раньше принадлежали заводу АТЗ времен СССР.

Навигация по статье

Трактор ТДТ-55

Этот агрегат начал выпускаться Онежским тракторным заводом, находящимся в Петрозаводске, еще в 1966 году. Он заменил собой устаревший трелевочник ТДТ-40 и был снят с производства лишь через 37 лет, уступив место более современным моделям.

Особенностью 55-ой серии стали простота конструкции, отличная производительность и высокая проходимость. Разработчики постарались, убрав лишние механизмы, которые часто ломались. Во главу угла были поставлены усовершенствование коробки передач и применение более мощного мотора, сразу давшие увеличение проходимости процентов на сорок.

Предназначение

Главной задачей отечественного трактора ТДТ-55 является вывоз срубленных деревьев с площадки для заготовки леса. Трактор-трелевочник может перемещать стволы крупного и среднего размера, складывать их в штабеля и грузить, выравнивать комли, обрезать сучки, окучивать хлысты, зачищать площадки. В общем, ему достаются все самые трудные работы на лесосеке. Ни жара в плюс 40, ни мороз в минус 40 этому не помеха – машина их легко выдерживает.

Кроме лесозаготовок, трактор нашел применение и в других областях. Так, например, благодаря своей повышенной проходимости он стал востребованным геологами, дорожниками, работниками нефтегазовой отрасли. Он может стать тяговым средством для различных погрузочных, геологоразведочных, землеройных, дорожно-строительных машин.

Преимущества и недостатки

Плюсы:

• Маневренность достаточно высока – трактор даже на «пятачке» разворачивается с легкостью.
• Экономичный дизельный мотор (например, СМД-18Н-01 может две смены работать на 100 литрах горючего).
• Увеличенный дорожный просвет дает возможность избегать препятствий, пропуская их между гусеницами.
• Балансирная пружинная подвеска — гарантия чрезвычайно мягкого и плавного хода.
• Центр тяжести находится достаточно низко – вкупе с большой базой это гарантирует устойчивость даже на крутых склонах.
• Трансмиссия с двигателем имеют внизу защиту от камней, пней и торчащих веток.
• Устройство натяжения и амортизации (на направляющем колесе) не дает гусенице сильно натягиваться при преодолении препятствий.
• Отбойники на бортовых не дают пальцам гусениц на ходу вылететь из траков, заталкивая их обратно.

Минусы:

• Сложность в ремонте – для замены многих деталей приходится разбирать чуть ли не половину трактора. В частности, тяжело снимается коробка передач.
• Ходовая часть стоит достаточно дорого.
• Иногда возникают проблемы со сцеплением.
• Двигатели серии СМД имеют не очень большую межремонтную наработку.

Фото трактора ТДТ-55

Комплектация

Агрегат оборудуется реверсивной лебедкой, которая устанавливается на тракторной раме за кабиной, а также толкателем и передним подъемно-навесным механизмом. Для работы привода лебедки используется промежуточный редуктор, который стоит на поперечной связи рамы. Управление редуктором происходит от ВОМ в КПП с помощью двух карданных валов. Трелевочный щит управляется гидравликой.

Это интересно: Виды и особенности трелевочных тракторов: расписываем по пунктам

Конструктивные особенности ТДТ 55

Основа трактора ТДТ 55 — это жёсткая сварная рама. Он относится к рамам коробочного типа. Для того, чтобы полностью защитить все части трансмиссии, а также двигателя, рама оборудована специальными листами. Речь идёт об откидных листах, которые соединены с лонжеронами при помощи болтов. С поперечинами они тоже соединяются болтами.

Несмотря на высокий уровень устойчивости к всевозможным загрязнениями, раму трактору нужно периодически чистить как от остатка древесины, так и от грязи.

Расположение рамы трактора ТДТ 55

Рама с водителем расположена на раме. Она располагается асимметрично. Водитель не только управляет трактором, но и исполняет функции оператора навесного оборудования. Так как кабина достаточно хорошо изолирована, то во время работы трактористу ничего не мешает. Огромная площадь остекления позволила создателям трактора добиться отличного уровня обзора. Тракторист без особого труда может полностью контролировать пространство вокруг трактора, поэтому ни о каких авариях и других несчастных случаях не идёт и речи.

Эта модель оборудована мощным вентилятором, а также отопителем. Это означает, что работать на ТДТ 55 можно как во время жары, так и при достаточно низкой температуре воздуха, что особенно актуально для многих регионов России, где наблюдаются резкие температурные перепады.

Управление ТДТ 55

Управление трактором сделано предельно простым, ведь эта модель часто используется на удалённых участках леса. В конструкции можно найти совсем немного электрооборудования, поэтому беспокоиться о постоянных поломках точно не придётся.

Движение этого трактора можно регулировать при помощи всего лишь двух рычагов. Они нужны как для торможения, так и для осуществления поворотов.

Также конструкция предусматривает несколько педалей: педаль для подачи топлива, а также педаль для включения сцепления. Они работают достаточно плавно, поэтому тракторист не будет испытывать неудобство во время управления ТДТ 55. Купить этот трактор можно по куда более низкой цене, чем у конкурентов. Кроме этого, запчасти для ТДТ 55 тоже стоят совсем немного, да и ломается он чрезвычайно редко.

Непосредственно возле кабины находится и двигатель (дизельный). В разные годы эта модель комплектовалась разными двигателями, однако самыми популярными можно назвать CМД 14H и СМД 18H-0, хотя их уже нельзя назвать достаточно современными. Зато они очень надёжные.

Отдельного внимания заслуживает трансмиссия. Эта модель оснащается сухим сцеплением с несколькими дисками. Сцепление имеет как гидроусилитель, так и фронтальный тормоз, поэтому управлять трактором предельно легко и просто.

В качестве коробки передач выступает пятиступенчатая КПП (несинхронизированная). Она оборудована специальным фиксатором для включения передачи в случае не нажатой педали сцепления.

Сфера использования ТДТ 55

Трактор ТДТ 55 используется как для трелевочных работ, так и в качестве пакетирующей машины. Он способен выполнять все возложенные на него задачи без лишних проблем, поэтому трактористы с большим опытом работы предпочитают именно ТДТ 55 многим другим аналогичным моделям.

Иногда его используют и при сучкорезных работах, а также в качестве землеройной машины.

Неспроста на рынке практически невозможно найти другую такую же надёжную и долговечную модель трактора, как ТДТ 55. Цены на запчасти — это отдельная тема для разговора, ведь найти их не составит труда, а стоимость запчастей оценят даже самые экономные покупатели.

Универсальность и надёжность сделали ТДТ 55 одной из самых известных отечественных моделей как на просторах России, так и в странах СНГ.
