Конструкция коробки передач трактора т

Ремонт рулевой колонки и бортового

Проблемы с рулевой колонкой могут быть следующими:

Увеличенный свободный ход рулевого колеса. В этом случае необходимо выполнить регулировку зазора в конических подшипниках, шарнирах тяг, подшипниках червяка и зацеплении. Также следует подтянуть гайки.
Тракторист вынужден прикладывать много усилий к рулевому колесу. Здесь потребуется регулировка клапанов, проверка давления масла в гидросистеме. Нужно осмотреть все детали на наличие негерметичности и отрегулировать зацепление.
Вибрация колес (техника виляет из стороны в сторону). Данная проблема решается путем подтягивания крепления сборочных единиц и регулирования шарниров тяги при помощи рычага.

Рулевое управление необходимо очищать от грязи и пыли, протягивать все крепления, обрабатывать специальной смазкой шестерни и подшипники, увеличивая тем самым срок эксплуатации механизма.

Для смазки червячной пары используют трансмиссионное масло, заливаемое в нижний картер рулевого механизма.

Для того чтобы отрегулировать рулевую колонку, нужно:

Установить передние направляющие колеса строго прямолинейно относительно продольной оси трактора.
Открутить болты и снять опорную шайбу.
Отрегулировать зацепление червяка.
Вернуть на место опорную шайбу и закрутить болты.

Ремонт КПП и сцепления

Ремонт сцепления трактора Т-25:

Отсоединить тягу от рычага, вынув палец.
Освободить педаль муфты сцепления от воздействия пружины, завернув упорный болт в кронштейн и опустив болты для свободного передвижения кронштейна.
Установить свободный ход педали по подушке 0,4-0,45 см.
Установить кронштейн в верхнее положение, затянуть болты крепления.
Отвернуть упорный болт, вернуть педаль в исходное положение.
Повернуть рычаг против часовой стрелки до упора.
Отрегулировать длину тяги тормоза и соединить ее с рычагом. После этих действий можно зашплинтовать палец и надежно затянуть контргайки.

Ремонт коробки передач данной модели трактора:

Необходимо заменить конические шестерни в приводе гидрораспределителя.
Отрегулировать механизм блокировки переключения диапазонов и реверса.

Регулировка блокировочного механизма выполняется следующим образом:

Тягу отсоединяют от рычага блокировочного валика.
Полностью выжимают педаль муфты сцепления.
Устанавливают блокировочный валик так, чтобы ось симметрии рычага валика совпала с указателем на крышке отсека.
Соединяют тягу с рычагом и проверяют регулировку включением диапазонов заднего хода.
Зашплинтовывают палец и затягивают контргайки.

Устройство коробки передач трактора Т-25

Коробка передач Т-25 представляет собой образец конструкторского решения, позволивший упростить обслуживание машины в полевых условиях.

При разработке этого узла, внимание было уделено замены отдельных деталей без снятия и разборки КПП

Это важно, когда поломка случается вдали от центров технического обслуживания или мастерские располагают ограниченным набором оборудования для ремонта

Это важно, когда поломка случается вдали от центров технического обслуживания или мастерские располагают ограниченным набором оборудования для ремонта. Появившийся в 1966 году, в одно время с моделью Т-28, трактор Т-25 оказался востребованней и популярней

Появившийся в 1966 году, в одно время с моделью Т-28, трактор Т-25 оказался востребованней и популярней.

Причина этой популярности кроется в концепции машины, и в особенности конструкции отдельных узлов.

Ремонт рулевого управления

Рулевое управление трактора Т-25 достаточно простое и прослужит вам не один год, если проводить не сложное техническое обслуживание. Каждые 1000 моточасов рекомендуется очищать весь механизм управления от грязи и пыли. Подтяните все крепления. Шестерни и подшипники смажьте литолом или аналогичной смазкой. Червячную пару смажьте трансмиссионным маслом.

Типичные неисправности рулевого управления

Люфт рулевого колеса составляет более 15 градусов.
Большое усилие при повороте рулевого колеса.
Есть заметная вибрация виляние колес во время движения.

Регулировка рулевого управления

Поставьте направляющие колеса прямо. Для этого прокрутите руль до упора сначала в одну сторону, затем в другую, считая количество оборотов рулевого колеса. Делите получившееся количество пополам и с одного из крайних положений делаете получившееся количество оборотов.
Откручиваете гайку и снимаете стопорную шайбу. Для устранения люфта регулируете зацеп ролика с червячной парой. Закручиваете направляющий винт.
Ставим стопорную шайбу на место и закручиваем гайку.

Размеры сельхозшин при ремонте трактора Т-25: 9,5-32; 10,00-28

Параметры и устройство КПП

Тракторы Т-40 оснащались восьмиступенчатыми механическими коробками. Схема коробки передач трактора Т 40 включает в себя следующие элементы:

Ходоуменьшитель. Обеспечивает работу трактора на пониженных скоростях, что требуется при использовании некоторых видов сельскохозяйственного оборудования. Представляет собой зубчатую передачу, соединенную с конической шестерней реверса и с валом ходоуменьшителя через шлицы. Устанавливается с левой стороны трактора в расточку под стакан конической шестерни реверса.
Реверс с конической передачей. Обеспечивает движение задним ходом. Представляет собой редуктор, переключающий шестерни зацепления в конической передаче. В результате обеспечивается изменение направления и скорости движения ведомого вала.
Коническая передача также передает крутящий момент и направление вращения от двигателя к первичному валу и ходоуменьшителю. Ведущая шестерня располагается в передней части блока трансмиссии, ведомая — на первичном валу.
Главная передача и дифференциал. Передают колесам крутящий момент и задают разные угловые скорости при поворотах. Представляет собой две цилиндрические шестерни с прямыми зубьями. При повороте одна ведомая шестерня ускоряет вращение, а вторая замедляет.
Механизм блокировки дифференциала. Обеспечивает равную частоту вращения обоим полуосям, при движении по сильно пересеченной местности.

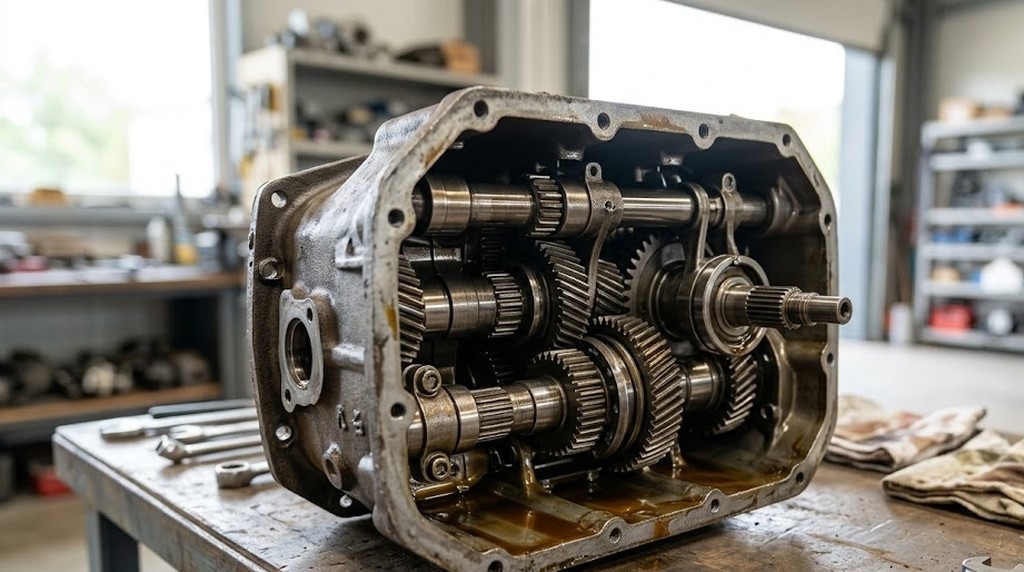

Шестерни и валы «отвечают» за изменение скорости и направления движения. Оснащены механизмом переключения, посредством которого и происходит управление. Ключевые валы — первичный и ведущий. Управление осуществляется зацеплением нужной подвижной шестерни с неподвижной. Механизм переключения передач представляет собой валики с вилками, смещающими шестерни.
Механизм блокировки КПП. Предотвращает неполное включение шестерен. Состоит из валика и подпружиненных шариков-фиксаторов. При работе блокиратора валик входит в кольцевую проточку валиков переключения и предотвращает их перемещение.
Конечная передача трактора. Уменьшает частоту вращения полуосей ведущих колес. Представляет собой две цилиндрические шестерни с прямыми зубьями. Ведущая шестерня устанавливается в расточках блока, ведомая — на полуоси колеса.

Коробка передач трактора Т-40

Схема переключения передач трактор Т-25

В сегодняшней статье мы рассмотрим казалось бы вопрос из базы основ вождения трактором Т-25, но он довольно часто встречается на форумах и в кругу общения трактористов

Также обратим внимание на некоторые тонкости и повторим основы правильности работы со сцеплением. Все эти рекомендации помогут продлить срок службы машины, избежать большинства нелепых поломок

Как правильно переключать передачи на тракторе Т-25

Заметим сразу, что вся процедура выполняется с помощью рычагов и рукояток. Начнем сразу с принципа работы переключения и детально рассмотрим начиная с первых выпусков тракторов.Сами рычаги служащие для переключения передач установлены только на первых выпусках тракторов Т-25. Они служат для того чтобы выбрать требуемую передачу, поменять тягу машины или скорость её движения. Рычаг нужно переместить вперед по направлению от водителя или назад, затем отклонить в левом или правом направлении.

Все возможные положения рычагов мы привели на схеме, которая представлена ниже.

Если рычаг переместить вперед, то это включит УСК (повышенную) или ЗАМ (пониженную) ступень удвоителя трактора. Для того чтобы перевести трактор в режим заднего хода (ЗХ), перемещаем рычаг сперва в крайнее заднее положение, затем вправо.

Переключать передачи, удвоителя или реверса нужно выполнять при полностью отключенном сцеплении.

В моделях последнего выпуска есть немногие отличия – все переключения выполняют с помощью одного рычага.

Схема переключения передач трактора Т-25

Приводим Вам схему, для всех существующих модификаций трактора, которая актуальна и по сегодняшний день.

Первая схема — сама схема переключения на тракторах первого поколения, вторая – реверса и удвоителя.Последняя картинка– переключение, используемое в последних модификациях выпуска.

agromania.com.ua

Ремонт ТНВД

Максимальное число оборотов дизельного мотора на холостом ходу можно отрегулировать при помощи изменения уровня жесткости пружины путем изменения количества ее рабочих витков.

Ремонт топливного насоса высокого давления:

Установить ТНВД на стенд и подключить топливный провод.
Выполнить регулировку пусковой подачи топлива на 50-100%.
Выкрутить винт, установить рычаг управления в крайнее положение для максимальных оборотов.
Завернуть винт корректора до упора.
Установить необходимую топливную подачу при номинальных оборотах кулачкового вала путем перемещения корпуса относительно крышки.
Отрегулировать начало работы вентилятора на 10-15 об/мин.
Проверить топливную подачу при номинальном режиме.
Протестировать полное отключение подачи горючего через форсунки.
Отрегулировать обороты кулачкового вала насоса.
Вывернуть винт корректора и отрегулировать подачу топлива в соответствии с необходимым запасом крутящего момента двигателя.

Также неисправности ТНВД могут быть связаны с порчей подшипников. В этом случае нужно:

Снять насос низкого давления.
Поставить под кулачковый вал жесткий прут небольшого диаметра.
Проверить все детали на наличие повреждений, при необходимости выполнить замену.

Особенности КПП

Устройство КПП Т 25 разрабатывалась с целью упростить обслуживание и ремонт машины вдали от сервисных центров. Перед конструкторами стояла задача сделать так, чтобы водитель мог провести ремонт без снятия и разборки всей коробки, что существенно снижало простои. Для этого пришлось несколько усложнить технологию изготовления – коробку объединили с дифференциалом (устройством, преобразующим крутящий момент) и главной передачей. На ведущий или первичный вал Т 25 навесили коническую шестерню, которая передавала крутящий момент от маховика двигателя под углом 90°. Усилия окупились – обслуживать узел в полевых условиях стало проще, а его габариты уменьшились.

Базовый ремонт коробки передач трактора Т-25

Перед началом ремонтных работ нужно открыть корпус картера трансмиссионных передач и снять крышку подшипника, который находится слева со стороны главного вала. Затем снимаем крышку ВОМ (вал отбора модности) справа.

Откручиваем зажимную галку и втулку распора. Это позволит снять стакан с подшипниками.

Если нужно снять реверс, то снимаем замковую шайбу, она находиться левее. Достаточно повернуть её на 30 градусов и снять стопор с подшипника.

Сборку осуществляем в противоположно порядке. В период ремонта или диагностики тщательно смотрим все детали. Если находим близкие к износу, то производим их замену.

Технические характеристики трактора

Трактор Т 25 представляет собой универсальный колесный агрегат. Он обрел свою популярность не только из-за надежности и возможности эксплуатации в различных условиях практически с любым типом навески, но и благодаря неплохим техническим характеристикам. Среди них выделяются:

Доработанный, по сравнению с предыдущими моделями, двигатель марки Д21А1;
Тяговые способности – 0,6 т.;
Мощность мотора – 27 л. с.;
Возможность передвигаться на одной из 8 передних и 6 задних скоростях;
Колея – от 120 до 140 см.;
Физический вес – 2021 кг.;
Максимальная скорость передвижения – 22 км./ч.;
Расход топлива – 225 г./л.с. за час эксплуатации;
Примерная грузоподъемность – 610 кг.;
Отбор мощности – 540 об./мин.

Трактор Т 25 имеет небольшие габариты. Длина агрегата составляет 3,18, а ширина – 1,47 м. Высота машины с учетом кабины составляет 2,47 м. Скромные габаритные размеры делают трактор Т 25 незаменимым помощником на небольших участках, площадью от нескольких соток до 2–3 гектаров.

Агрегат можно уверенно использовать в паре с картофелекопалкой, боронами, плугами. Трактор Т25 эффективно работает с окучником для картофеля, при необходимости агрегат можно эксплуатировать вместе с куном. Для перевозки груза владелец трактора может прицепить к агрегату прицеп самодельный или одноосную телегу. Зачастую при обработке почвы фермеры устанавливают на трактор специальные «ежики», которые помогают более эффективно культивировать твердые почвы.

Ниже рассмотрим все о тракторе Т 25 и детально изучим особенности его основных элементов и узлов.

Конструкция мотора трактора

Двигатель машины относится к классу 4-цилиндровых четырехтактных моторов с водяной системой охлаждения трактора. Он создавался специально для линейки этих тракторов на том же Минском тракторном заводе. Эксплуатационный объем мотора составляет примерно 4,75 л. Благодаря качественному электрооборудованию и полураздельной камере сгорания, номинальная мощность двигателя составляет 80 л. с., а крутящий момент – 2200 об/мин. Вес дизельного мотора составляет 428 кг. Некоторые модели тракторов дополнительно комплектуются предпусковым подогревателем ПЖБ-200Б. Для запуска машины в ее комплектацию входит электрический стартер и пусковой карбюраторный мотор. Также в конструкцию входит устройство блокировки запуска, который нужно использовать для удерживания трактора на месте при заведенном моторе. Чтобы продлить сроки эксплуатации двигателя, производитель рекомендует выполнять его осмотр и обслуживание каждые 240 моточасов. Изготовитель не советует использовать печку без необходимости, так как это отрицательно влияет на стабильность крутящего момента двигателя.

Коробка передач трактор Т-25: базовый ремонт и схема

В данной статье мы рассмотрим основные моменты, которые связанны с действием и работой коробки передач трактора Т-25. Также приведем принципиальную схему, кратко опишем принцип работы и самые распространенные поломки, которые могут возникнуть. И конечно же приведем методы и пути их решения.

Коробка передач трактора Т-25

Сам принцип и схема достаточно трудна для понимая, но мы сделали акцент на главные рабочие узлы, чтобы изучении принципа работы и возможных поломок происходил в максимально короткие сроки.

Все её работающие механизмы и узлы находятся в цельнолитом корпусе. В лобовой части находится каноническая шестерня, которое изготовлена совместно с первичным валом и все это вращается на двух шарикоподшипниках.

Установочный или передний подшипник закреплен в специальном стакане с помощью стопорного кольца, задний же расположен между перегородкой корпуса самой КПП.

Под фланцем переднего подшипника находятся стальные прокладки. Они служат за регулировку зазора боковых зубьев и канонических шестерней. В средней части шлица переднего вала находится главная шестерня дополнительной передачи цилиндрической формы (см. пункт 45) и вал отбора мощности.

Сами шарикоподшипники и шестерня неподвижно закреплены на валу с помощью гайки (49) через втулку (1). Самоподжимной сальник (2) расположен в стакане подшипника, которые имеет продольную канавку для масла и уменьшения нагрузки давления на сальник.

Конический шестерни реверса (44) находиться в постоянном креплении с шестерней первичного вала, который закреплен в промежуточной части вала главной передачи.

Справа от положения реверсной детали трактора Т-25 на промежуточном валу закреплена подвижная шестеренка (5) – 2 и 4 передача, слева двойная подвижная (5) – 1, 3, 5 и 6-й передачах.

Также в подвижных шестернях присутствуют кольцевые углубления под вилку переключения самих передач.

Промежуточный вал вмонтирован в сам корпус коробки переключения передач трактора Т-25 и он находится на двух радиальных подшипниках (9, 41). Также он передает вращение на главный вал (24). Вмонтированная подвижная шестеренка удвоителя закреплена в средней части.

Схема коробки передач трактора Т-25

Ниже мы привели схему устройства коробки передач трактора Т-25, с подробным описанием каждого пункта и детали.

Продолжим, на (32) отходит передача, которая отвечает за вращение корпуса дифференциала.

Что такое дифференциал трактора Т-25

Устройство из шестерен, которое передает вращение главным колесам и предоставляем им возможность оборачиваться с различными оборотами – называют дифференциалом.

При этом, сами обороты и его частота вращения остается постоянно одинаковой.

В нижней области КПП Т-25 расположен узел дополнительных пониженных передач и самого привода вала отбора мощности. ВОМ – находится вдоль самой оси, его вращение осуществляется с помощью двух подшипников.

Само перемещение подвижных шестерёнок КПП осуществляется за счет переключения вилок и поводков. Они находятся на специальных валах переключения.

Эти валы расположены над основными валами коробки переключения передач трактора и их перемещение осуществляется по расточке, в боковой стенке корпуса главной передачи.

Сам механизм блокировки выполняет функцию включения или отключения шестерен и муфты реверса с муфтой диска сцепления. Также механизм блокировки запрещает самопроизвольное выключение реверсной передачи при движении трактора.

В верху крышки главной передачи находится механизм, который отвечает за переключение реверса и удвоителя передач. Ниже приведена схема положения шестеренок главной передачи при включении других.

Помните, что все механизмы находятся внутри и их смазывание происходит путем эффекта разбрызгивания внутреннего масла. Контроль уровня масла производиться путем осмотра пробок, которые находятся в нижней передней и левой стенки блока.

Базовый ремонт коробки передач трактора Т-25

Откручиваем зажимную галку и втулку распора. Это позволит снять стакан с подшипниками.

Инструкция по ремонту трактора Т-25 своими руками

Трактор Т-25А – это отличный выбор для вашего крестьянского хозяйства. Он позволит значительно упростить и без того тяжёлую работу в поле.

Трактор Т-25 – это машина на колесном ходу, разработанная для вспахивания легких почв, работ малой грузоподъемности и использования вместе с косилкой и другими несамоходными средствами. Она оснащена задним приводом и ведущими колесами спереди небольшого размера. Т-25 присвоен тяговый класс 0,6.

В 1966 году первые модели Т-25 сошли с конвейера тракторного завода города Харькова. В 72-м году производство перенесли на Владимирский тракторный завод.

Через год Т-25 сняли с конвейера, заменив модернизированной версией Т-25А, выпускаемую заводом и сегодня.

Эта модель нашла широкое применение в народном хозяйстве Советского союза, а теперь и России.

Прототипом был трактор ДТ-20 практически полностью переделанный разработчиками на Волгоградском тракторном заводе. Итогом стала многофункциональная машина для народного хозяйства по доступной цене.

За всю историю выпуска с конвейера сошло более 800 тысяч единиц. Благодаря своим небольшим размерам трактор широко эксплуатировался в коммунальной сфере вместе с прицепным оборудованием.

Для ремонта трактора Т-25 продолжают использовать книги прошлых лет.

Версия трактора Т-25А считается базовой моделью для последующих изменений. На ее основе разработали Т-25А3 с рамой безопасности и тентованная Т-25А2.

Это были и все принципиальные различия, что следует учесть при ремонте трактора Т-25. Задний привод и тяговый класс остались прежними. Существенных изменений претерпела модель Т-30А80.

Она стала полноприводной с комфортной кабиной, оснастили новым силовым агрегатом Д-120 и гидроусилителем руля.

Что же собой представляет при ремонте трактор Т-25?

В первых моделях применялся двигатель Д21А1 с номинальной мощностью 20 л.с. Модифицированный Т-25А получил агрегат мощностью 25 л.с. Это четырехтактный дизельный мотор с воздушным охлаждением и смазочной системой с автономной регуляцией теплового режима.
Для запуска используется электрический стартер.
Т-25 имеет механическую восьмиступенчатую трансмиссию (с двумя пониженными передними передачами), маятниковое прицепное устройство и заднюю навесную систему.
Вес трактора с пустым баком и без учета груза составляла 1,78 т.
Линейные параметры: длина – 3,11 м, ширина – 1,37 м, высота – 2,5 м. Диапазон ширины колеи варьируется от 1,2 м до 1,4 м.
Удельный расход дизельного топлива при частоте вращения коленвала в 1800 об/мин не превышает 190 г/л.с.ч.

Существенным нюансом модельного ряда Т-25 было наличие системы отопления кабины, работавшей от гидравлики машины. Модернизация 96-го года затронула и обогрев, который стал завязан на системе смазки силового агрегата.

На всех Т-25 гидравлическая система разделена по агрегатным узлам и оборудована независимой приводной частью гидравлического насоса.

Революционным решением тех лет было использование полурамного основания трактора, давшего возможность изменять по ширине колею и агротехнический просвет. Еще одной особенностью считается при ремонте трактора Т-25 наладка работы на задних передачах продолжительное время.

Основой многофункциональности тракторов этого типа является большое количество несамоходного прицепного оборудования, разработанного под них. Трактор Т-25 сегодня является наиболее доступным техникой с закрытой кабиной.

Ремонт трактора Т-25: Цена на технику

Стоимость на вторичном рынке варьируется в диапазоне 50 – 450 тыс. рублей. Цена нового стартует от полумиллиона рублей.

Аналогами Т-25 считаются трактор Т30-69, широко применяемый в сельском хозяйстве и маломощные аппараты китайских производителей (FT-254, Fengshou FS 240).

Все они имеют схожие характеристики и составляют одну ценовую категорию.

Скачать руководства по ремонту МТЗ 80, 82 своими руками

Трактор Т-25 (ремонт трактора Т-25) Герасимов А.Д. Год выпуска: 1972 г. Формат: rar (5 Мб) Краткое описание:В книге даны устройство и порядок эксплуатации, рекомендации по ремонту трактора T-25. Подробно освещены вопросы ухода за машиной, приведены рекомендации по наиболее правильному использованию трактора на всех работах. Книга рассчитана на механизаторов, работающих на тракторах.Скачать книгу

У Самоделкина ОК | Автор топика: У

Мужики как раскатить т25 для замены венца.Есть какие нибудь сложности в ремонте.

Николай (Annmarie) раскручивай и раскатывай

Сергей (Iolo) СНИМИ НШ 10ПОД НИМ ЛЮЧЁК СНИМИ УВИДЕШ ДВЕ ШЁЧКИ СКРУЧЕНЫЕ БОЛТАМИ ИХ НАДО РАСКРУТИТЬ ПОКА ИХ НЕ РАСКРУТИШ ТРАКТОР НЕ РАСКАТИШ

Николай (Annmarie) я и так раскатил и скатывал не чего не мешала

Сергей (Iolo) ЕСЛИ ПРИ СБОРКЕ ТЫ НЕПОДТЯНУЛ БОЛТЫ НА ЭТОМ СТЫКОВОЧНОМ УЗЛЕ ЗНАЧИТ СКОРО ЖДИ СЮРПРИС РАЗОБЬЁТ ШПОНКИ И ВАЛЫ И ЩЁЧКИ ПОТОМ ВСЁ НАДО МЕНЯТЬ

Николай (Annmarie) спасибо буду делать

Валера (Gaffar) А зачем снимать соединитель? Ведь ему всего лишь до венца добраться надо. При чём здесь валы?

Сергей (Iolo) Чтобы добраться до венца надо снять маховик

Валера (Gaffar) Раскатывай и добирайся до венца, не пойму валы здесь при чём? Когда раскатываешь валы выходят свободно и из корзины и из диска.

Сергей (Iolo) А вот когда сам сваими рукамит будеш это делать тогда поймёш причём валы это т 25 а не мтз и не юмз

Валера (Gaffar) Я сколько себя помню, у меня были всегда были Т -25. И разбирал я их до пуха не один раз.. И не надо людям по ушам топтаться!
