Самодельная лопата для мотоблока

Мотоблок часто выступает в роли бульдозера, выравнивающего грунт, а также очищающего тротуары или дороги от грязи снега. Для он оснащается лопатой-отвалом.

Делается самодельная лопата для мотоблока без всяких трудностей, если у вас в хозяйстве имеются«болгарка», дрель и сварочный аппарат.

Долго искать подходящий металл вам не придется, так как для изготовления лопаты-отвала подойдет обычная двухсот литровая стальная бочка. Аккуратно порезав ее на три части, вы получите три криволинейных сегмента для лопаты. Сварив по контуру два из них, получите лопату -отвал с толщиной металла в 3 мм, чего вполне хватит для требуемой жесткости лопаты-отвала.

Как сделать снежную лопату на мотоблок из листового металла

Когда в наличии имеется только листовой металл, конструкция отвала будет зависеть от толщины и размера листа. Проще всего сделать лопату из цельного куска проката толщиной 3 мм, длиной около 1 м и шириной в пределах 500-700 мм. Заготовке придают слегка овальную форму, делают те же действия, что и с бочкой или баллоном.

Усиливающую раму отвала сваривают из профильной трубы

Когда в наличии только маленькие куски листового металла или его толщина около 2 мм, чтобы сделать снегоуборочную лопату для мотоблока, нужно сварить усиливающую раму. Материалом для ее изготовления используют профильную трубу. Потребуются 4 вертикальные элемента для ковша. Им придают овальную форму. Сделать это можно на станке или методом подрезки трубы болгаркой в нескольких местах и сваривание их. Между собой вертикальные элементы сваривают горизонтальными тремя перемычками. Их длина равна ширине лопаты.

Когда каркас отвала будет готов, снаружи его обшивают листовой сталью. Снизу крепят нож из металлической шины и транспортерной ленты. С тыльной стороны приспосабливают поворотный узел и сцепное устройство точно так, как это делали в примере с бочкой или баллоном.

Как сделать снежную лопату на мотоблок из листового металла

Усиливающую раму отвала сваривают из профильной трубы

Правила изготовления отвала

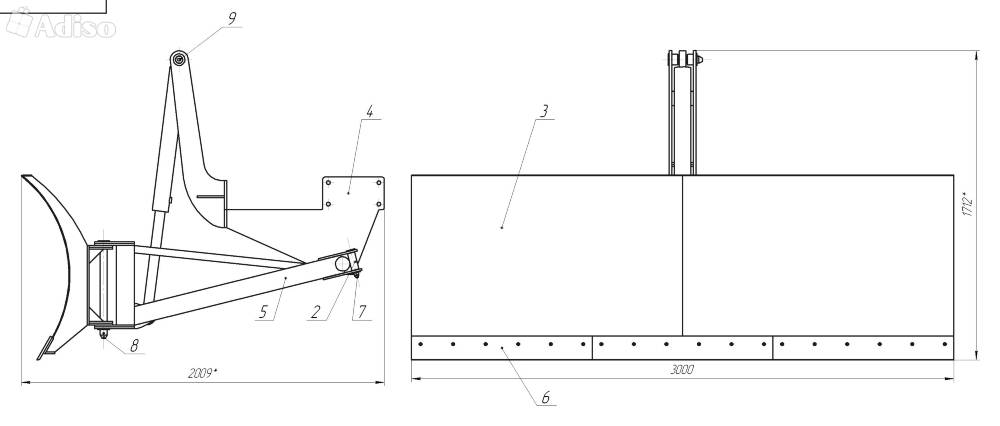

Главным правилом, которое нужно учитывать, составляя чертежи самоделки, является соответствие объема работ и мощности агрегата. Перегрузка может привести к усиленному износу узлов и механизмов, их поломке и выхода машины из строя.

Планируя изготовления отвала к мотоблоку своими руками, необходимо придерживаться таких критериев:

Прочность. Нож должен иметь достаточный ресурс, чтобы отслужить не меньше 5 лет. Все его части и механизмы необходимо делать из расчета на предельно допустимую нагрузку и сильные удары.
Размеры. Самодельная лопата не должна быть чрезмерно широкой и высокой. Оптимальными габаритами считаются ширина — 80-130 см и высота — 30-50 см.
Наличие подъемного механизма. Отвал для мотоблока может подниматься гидравликой или рычагами. Такая опция позволяет вывозить снег со двора или использовать агрегат в качестве погрузчика в летнее время.
Возможность монтажа поворотного шарнира. С помощью таких устройств можно управлять ножами, наклоняя их вверх или вниз, вправо или влево. Выбор угла атаки позволяет более качественно сгребать снег и мусор в сторону от дорожки.
Обязательная установка амортизационной полосы из плотной резины на нижней части ковша. Это приспособление необходимо для того, чтобы предохранить мотоблок от ударов, ковш от деформации или поломки, а дорожное полотно от механических повреждений.
Быстрота установки и снятия. Поскольку мотоблок является многофункциональным устройством, то все манипуляции по его оснастке должны проводиться оперативно и без использования сложного оборудования.

Схема размещения отвала предполагает его установку на передний кронштейн, под корпусом или сзади агрегата. Наиболее оптимальным является фронтальное расположение отвала. Такая позиция обеспечивает наиболее качественную очистку.

Сделанный ковш может иметь горизонтальную или вертикальную ориентацию. Второй вариант выбирается в тех случаях, когда приходится работать в стесненных условиях.

Снегоуборочная конструкция для мотоблока

Если речь идёт только о мотоблоке как силовом агрегате, то снегоуборочный «гаджет» к нему тоже будет иметь свои особенности.

Сперва необходимо отметить, что конструкция будет состоять из таких деталей:

вертикальный отвал;
4 стойки для предоставления конструкции большой жёсткости;
горизонтальный отвал;
нож для ковша;
резиновая прокладка;
шины для крепления тяг.

Мотоблок с отвалом для уборки снега очень часто используется в частных домовладениях. Для установки такого же оборудования на мотоблок понадобятся инструменты:

лист из стали 800х650х3 миллиметров;
пластины из стали (440х220х4 миллиметров, 4 штуки);
железные полосы (800х100х4 миллиметров);
пружины для крепления тяг (2 шутки);
профилированная квадратная труба 40х40 миллиметров, 1 метр;
набор шайб, гаек и болтов;
штанги (520 миллиметров в длину, 2 штуки);
свёрла по металлу;
набор ключей;
плоскогубцы;
лист толстой резины;
болгарка и набор отрезных дисков к ней;
сварка;
дрель.

Для установки отвала необходимо кронштейны, которые используются на раме мотоблока. Также конструкция к мотоблоку крепится за счёт двух нерабочих тяг, с помощью которых мотоблочные кронштейны будут разгружены. Нож для уборки снега к отвалу крепится с помощью стальных болтов на нижней кромке ковша.

После того как отвал готов, его можно крепить к мотоблоку и приступать к очистке участка от снега, мусора, выравниванию земли и других необходимых действий, которые с помощью снегоочистителя будут выполняться быстрее и с минимальными трудозатратами. Такой аппарат можно по праву считать универсальным, поскольку выполнять им можно разнообразные задачи. А самостоятельная сборка позволяет создать оборудование именно под потребности определённого владельца. К тому же его цена будет в несколько раз меньше заводских моделей.

Для многолетней работы конструкции рекомендуется её обработать специальной грунтовкой во избежание образования коррозии. Перед этим все места сварки необходимо тщательно обработать болгаркой. После грунтовки конструкцию можно покрасить

Важно и то, что резиновая полоса защиты должна выступать за пределы кромки, чтобы избежать повреждения поверхности участка

Как оказывается, любой человек может самостоятельно собрать снегоочиститель для мотоблока и другой техники. Нужно просто иметь минимальный опыт работы со сварочными аппаратами и желание работать. Этот процесс не является сложным, для создания снегоочистителя есть множество чертежей в интернете, а материалы и инструменты можно найти в любом хозяйственном магазине, если таковые не имеются. К тому же это существенно позволит сэкономить деньги.

ЧТО ТАКОЕ ПОЛОЛЬНИК И ДЛЯ ЧЕГО ОН НУЖЕН?

Полольник, он же рамочный плоскорез – сельскохозяйственный инструмент, используемый для прополки, рыхления грунта, вспушивания междурядий и т.д. В сельском хозяйстве распространено несколько видов ручных полольников и специальных насадок на мотокультиваторы:

Полольник «Стриж».
Плоскорез Фокина.
Прополочная «бритва».
Полольники на мотокультиваторы.

ПРИНЦИП ИСПОЛЬЗОВАНИЯ ИНСТРУМЕНТА

Следует сразу начать с предостережения: полольники НЕ используются как тяпка! Это в корне не правильно. Его задание – подрезка верхнего слоя грунта 1,5 – 3 см, образовавшейся корки и молодых сорняков. Это одновременно и прополка, и очень полезное растениям рыхление.

Различные виды полольников

Желательные правила работы с полольником:

Работайте с молодыми сорняками. Не затягивайте и не выращивайте вредителей выше кукурузы. Потом уже и лопата не поможет – с овощей не будет толку.
Приспособьтесь к ширине междурядий. Стандартное междурядье обрабатывается в одно-два движения.
Работая с инструментом, тяните его к себе или отталкивайте от себя. Наклоните черенок и проследите за тем, что лезвие углубилось в грунт на 1-2 см. Одним движением срежьте полосу земли 50-80 см.
Работайте на «голой» почве.
После дождя рыхлите уже слегка подсохшую (0,5 – 1см) почву.

Самодельная снегоочистительная лопата

Бочка для изготовления отвала Чтобы самостоятельно сделать снегоуборочную лопату на мотоблок «Нева», для начала, понадобится собрать необходимые инструменты и материалы. Итак, нам потребуются:

старая стальная бочка на 200 л;
полоса железа с размерами примерно 850х100х3 мм;
1 м квадратной трубы с сечением 40х40 мм;
болты М10,М12 и М8, а также шайбы и гайки;
набор сверл по металлу;
плоскогубцы;
набор гаечных ключей;
лист толстой прочной резины;
небольшой, но толстый, стальной лист;
болгарка с дисками по металлу;
сварочный аппарат;
ручная электродрель.

После того как будут собраны все инструменты, материалы и чертежи, можно начинать делать отвал для мотоблока своими руками. Самым простым решением будет сделать ковш из старой 200 литровой бочки, поскольку она изначально имеет оптимальную округлость. В этом случае не понадобится нагревать листы металла и выгибать, придавая им нужную форму. Итак, понадобится старая бочка, у которой необходимо срезать болгаркой крышку и дно. Получившуюся трубу следует разрезать вдоль на три одинаковых сегмента. Две этих трети нужно по контуру при помощи сварочного аппарата соединить вместе, а оставшуюся треть разрезать болгаркой на полосы, которые будут использованы для обеспечения достаточной жесткости. По одной полосе прикрепить по бокам лопаты, и несколько штук распределить равномерно по всей длине отвала.

Конструкция самодельного снегоуборочного отвала

Теперь, для дополнительного усиления всей конструкции отвала, нужно сделать в нижней части ковша нож. Для этого потребуется железная полоса с размерами 850х100х3 мм. С помощью электрической дрели высверлить в ноже три отверстия диаметром 5-6 мм и расстоянием между ними 100-120 мм. Это необходимо для укрепления резиновой прокладки, которая предотвратит повреждение ковшом дорожного покрытия. Нож к рабочей кромке ковша крепится при помощи болтового соединения.

После сборки снегоочистительной лопаты и ножа необходимо сделать и смонтировать крепление для отвала. Кусок трубы приварить к самодельному мотоблочному отвалу в центре конструкции. Посередине трубы при помощи сварки закрепить полукруг из толстого листа металла и сделать в нем несколько отверстий для выставления требуемых углов поворота и фиксации отвала мотоблока.

Далее нужно взять еще один отрезок трубы квадратного сечения и сделать из него Г-образный держатель. Короткая сторона этого держателя устанавливается в поворотном полукруге, а второй конец трубы при помощи болтового соединения закрепляется на раме силового агрегата. Для настройки высоты отвала используют два болта, вкрученных в углубление квадратной трубы, которая приварена к сцепке и надевается на Г-образный держатель. На видео показана снегоуборочная лопата для мотоблока и работа с ней.

Самодельный отвал

Снегоотвалы, которые можно установить практически на любые виды техники (трактора, квадроциклы, машины или мотоблоки) значительно облегчают жизнь и непосредственно сам процесс уборки снежных наносов. Любой снегоочистительный отвал состоит непосредственно из рабочего органа, механизма регулировки угла поворота и крепежного узла, фиксирующего лопату на шасси силового агрегата.

Снегоуборочный отвал для мотоблока своими руками

Несмотря на то что имеются различные модификации заводских устройств для уборки выпавших снеговых масс, однако, по представленным чертежам, можно легко и самостоятельно изготовить снегоочистительную лопату. Благодаря такому навесному оборудованию для мотоблока «Нева» можно зимой расчищать свой участок от снеговых заносов, а в остальное время использовать его для уборки мусора, выравнивания земляных площадок и многого другого. Несмотря на различные модификации, все отвалы характеризуются одной общей конструкцией и принципом работы. Снегоуборочная лопата имеет три основных положения:

вперед;
вправо с уклоном 30˚;
влево с уклоном 30˚.

Перед снегоочистительными работами самодельный отвал, сделанный из газового баллона или стальной бочки, необходимо повернуть на 30˚ влево или вправо. Установив необходимый угол, лопата мотоблока фиксируется в требуемом положении посредством металлических шплинтов.

Ширина рабочего захвата обычно делается 1000 мм при условии использования, для изготовления лопаты, металла 2-3 мм. Правда некоторые модели могут быть больше или меньше этого значения. Промышленность изготавливает снегоуборочные лопаты из высококачественной стали.

Покупная или самодельная снегоочистительная лопата

Снегоуборочная лопата, предназначенная для крепления на мотоблок, представляет собой навесное железное полотно в виде ковша или дугообразной лопаты, и состоит из трех элементов:

Основание;
Узел крепления;
Регулятор угла поворота лопаты.

Принцип работы такого снегоочистителя заключается в его креплении на тягач – механический либо автоматизированный, в описываемом в статье случае – на мотоблок.

Лопата с механизмом крепления

Заводская комплектация снегоотвала включает в себя такие элементы:

Ковш (лопата, отвал), прикрепленный к основанию электромотора;
Ручка для регулировки высоты, часто телескопической формы;
Электромотор, расположенный под корпусом, с креплениями для насадок.

Мотоблок с отвалом на грунтозацепах

Насадки, которыми оснащают заводские модели снегоотбрасывающих устройств, могут быть выполнены в виде кордовых резиновых пластин, а также ножей из металла. Такие приспособления, укрепляемые на нижний широкий край отвала, качественно убирают снег и выравнивают грунт. Их можно изготовить и укрепить на самодельном снегоуборщике своими силами.

Конструкция допускает вариации поворота угла отвала:

на 30º влево;
на 30º вправо;
без поворота (только вперед).

Изменение угла поворота предусматривает фиксацию лопаты в таком положении с помощью Г-образного крепления, благодаря чему повышается удобство очистки от снега.

Самодельное навесное оборудование

Пользователь может сделать навеску на минитрактор своими руками. Для этого понадобятся чертежи конструкции, в которой будут указаны параметры изготовляемого оборудования.

Перед тем как приступить к сборке КУНа, необходимо определиться с размерами навески и подготовить инструменты:

металлический профиль (толщина металла зависит от вида предполагаемых работ);
3 гидравлических цилиндра;
соединения шарнирного типа;
сварочный аппарат и газовый резак;
гаечный и разводной ключ.

Процесс изготовления КУНа:

Вырезать внутренний каркас из двух металлических листов.
Изготовить стрелу, где 70% длины — это опора, которая будет соединяться с большим цилиндром.
При помощи шарниров прикрепить к основе среднюю часть.
Присоединить к средней части ковш (его делают из подготовленного металлического профиля).

Бульдозерный отвал

Для того чтобы сделать такую самоделку для минитрактора своими руками, подготовить следующие инструменты:

бочку из стали;
стальной уголок 10-15 мм;
стальной квадрат 30 мм;
2 шарнира;
3 гидроцилиндра;
штуцера;
шланги;
транспортную ленту (толщина 20 мм);
заклепки.

Срезать с бочки верх, затем разрезать ее на 3 части.
При помощи пассатижей загнуть все края на 3-5 мм.
Из уголка (10-15 мм) сделать усилители и заварить прорезы. Должно быть 2 усилителя по краям, а остальные нужно расположить на расстоянии 20 см друг от друга.
Приварить квадрат вдоль всего каркаса снизу и сверху.
Приварить раскосины.
Установить между уголком и квадратом гидравлику.
При помощи шарниров, гидроцилиндров и уголков сделать систему подъема и поворота.

Плуг изготавливают из поверхности в виде цилиндра (рекомендуется брать сталь, чтобы избежать изгиба лопасти). Заготовке придают нужную форму: ее подают к вальцам под углом 20-23°, изгибают, а затем молотком по шаблону проводят доработку.

Для навешивания навески на трактор используется сцепка.

Также плуг можно сделать из стальной трубы, диаметр которой равен 55-66 см, а толщина — 4-5 мм.

Из картона делают шаблон, прикладывают его к трубе и обводят мелом по контуру. Отвал вырезают при помощи газосварки и обрабатывают наждаком. Если необходимо, то дорабатывают форму молотком. Для крепления к тракторной технике используется задняя навеска.

Крепление конструкции к мотоблоку

Как и основная конструкция рамы, дышло изготавливается из профильной трубы. Дышло может иметь треугольную форму, быть в виде прямой балки. Данный элемент с одной стороны приваривается к лонжеронам прицепа и усиливается ребрами жесткости, что обеспечивает высокую прочность и надежность. С другой стороны изготавливается и монтируется устройство шарнирного типа. Можно использовать трубу диаметром 1 1/4″–2″ c установленными в середине подшипниками, что обеспечивает легкость и плавность поворота, внутри устанавливается ось, которая фиксируется при помощи гайки и шпильки.

Затем сцепное устройство соединяется с проушиной заводского исполнения на мотоблоке. Этот вид соединения обеспечивает независимость колес прицепа от положения колес мини-трактора. Для соединения можно использовать заводскую сцепку для автомобильных прицепов с фаркопом.

Видео по теме: Прицеп для мотоблока своими руками

Публикации по теме

Как сделать прицеп к мотоблоку своими руками

Мотоблок «Нева» и навесное оснащение

Правила эксплуатации технические характеристики мотоблока Каскад

Варианты исполнения

Существует несколько вариантов сборки своими руками данного дополнения к мотоблоку. По какому из них вы будете делать изделие, зависит от ваших предпочтений, имеющихся материалов и инструментов, а также свободного времени. Рассмотрим наиболее популярные варианты изготовления лопаты.

Вариант № 1. Самый простой способ – сделать инструмент из стальной старой бочки. Простота изготовления связана с тем, что бочка уже имеет необходимую округлость. Процесс сборки инструмента осуществляется следующим образом:

берем 200-литровую бочку;
очищаем ее поверхность от ржавчины и грязи;
распиливаем ее на три части;
две части с помощью сварочного аппарата свариваем по контуру. Это позволит придать конструкции дополнительной жесткости;
нижнюю часть отвала следует усилить ножом или стольной полоской. В усилении нужно просверлить отверстия с шагом в 10-12 см и диаметром 5-6 мм;
в получившиеся отверстия необходимо закрепить предохранительную полосу из резины;
далее прикрепляем к полученному изделию систему крепления к мотоблоку.

Вариант № 2. Использование железного листа. В данном случае вам потребуется осуществить следующие манипуляции:

очистить лист от грязи и имеющейся на нем ржавчины;
изогнуть лист. Для этих целей можно использовать любой полукруглый предмет больших габаритов (бочка, ведра и т.д.). В такой ситуации вы добьетесь лучшей кривизны и оптимальной формы листа, чем при сгибании без дополнительных приспособлений;
нижний край листа следует утяжелить. Для этого к нему привариваем полоску железа или отрезок проволоки;
переворачиваем получившийся ковш . К его выпуклой стороне привариваем системы крепления, с помощью которого он будет навешиваться намотоблок (Нева и других фирм).

Как видим оба варианты можно сделать своими руками в домашней мастерской. Полученные таким образом отвалы, при соблюдении технологии работы с металлом и сварочным аппаратом, ничем (по физико-химическим и техническим параметрам) не будут отличаться от покупных моделей. При этом вы сэкономите значительное количество денег, так как подобный агрегат в полной комплектации стоит достаточно дорого. Главное в процессе сборки – это разобраться с чертежом инструмента и правильно сварить между собой все его компоненты.

READ Какое Масло Лить В Двигатель Мотоблока

Изготовление отвала из бочки

Для ковша нужно подбирать бочку с толстыми стенками. Оптимальным вариантом является изделие из нержавеющей стали. При отсутствии крепкой бочки можно воспользоваться обычной.

Работа проводится в такой последовательности:

На бочку наносится разметка. По днищу и бортам она делится на 3 одинаковых сектора по 120º. После этого объект разрезается болгаркой. Оставшиеся части днища подрезаются по хорде. Торцевые части нужны для придания ковшу жесткости.
Если жесть тонкая, то 2 части складываются вместе и скрепляются. Детали целесообразно смазать горячим битумом перед соединением. Это предотвратит появление коррозии, увеличит вес ковша и снизит шум от удара металла о камни и бордюры. Фиксация деталей проводится клепками или болтами.
Периметр полученного ковша укрепляется полосой из стали толщиной не менее 3 мм. Крепление проводится с помощью сварки, болтов или заклепок. Верхняя и нижняя части ковша усиливаются полукруглыми вставками из обрезков бочки.
На нижнюю часть ковша крепится транспортерная лента. Ширина выступающей части должна быть в пределах 3-10 см в зависимости от условий, в которых планируется эксплуатировать снегоочиститель. Ленту следует делать съемной, чтобы использовать отвал для работы с сыпучими материалами.
Готовое изделие очищается от ржавчины, наплывов и окалины. Проводится его обработка антикоррозионными средствами и покраска.

Аналогичным способом проводится изготовление ковша из газового баллона. Поскольку его стенки имеют достаточную прочность, то их дополнительное усиление не требуется.

Так как сталь на отвале будет постоянно истираться и истончаться, то целесообразно сразу изготовить сменный отвал. Как только закончится срок эксплуатации изделия первой очереди, на его место можно сразу установить замену.

Самодельный отвал

Снегоуборочный отвал для мотоблока своими руками

вперед;
вправо с уклоном 30˚;
влево с уклоном 30˚.
