Тележка для мотоблока своими руками: инструкции,чертежи

Конструкция тяжелого прицепа

Создание таких прицепов подразумевает использование прицепного устройства от автомобиля. Если предварительно подготовит необходимые детали и инструменты, то такая сборка займет примерно 2 дня.

Необходимые материалы:

швеллер (65 мм);
полуоси передние (советуется использовать элементы от «Жигули» или «Москвича»);
профиль (труба 60×40);
стальные трубы;
уголки (60×60);
сварочный аппарат.

За основу берем ось из швеллера. Габариты телеги для мотоблока рассчитываются из ваших потребностей. Привариваем с двух сторон швеллера переднюю автомобильную полуось, а сверху укладываем профиль. Профиль необходимо уложить по центру конструкции.

По краям швеллера (на стыке торцов с полуосями) уложите трубы длинной 2 метра, таким образом, чтобы стык разделял все трубы пополам. Уложить трубы необходимо параллельно друг от друга. Концы труб нужно перпендикулярно скрепить при помощи уголков.

Таким образом центральный трубный профиль играет роль дышла. От передних углов конструкции необходимо протянуть уголки или профиль, благодаря чему будет обеспечиваться дополнительная прочность. На готовую раму можно устанавливать кузов, а также водительское сиденье. Прицеп для мотоблока необходимо прикрепить к дышлу.

Предполагать, что тележка для мотоблока обойдется вам почти даром не стоит. Цены на материалы и прочие элементы бывают существенными, поэтому придется потратиться. Перед преступлением к работе советуется составить смету, в которую нужно вписывать все расходы.

По статистике тележка для мотоблока может стоять на половину дешевле по сравнению с заводскими аналогами. Но необходимо понимать, чтобы добиться такого результата – нужно провести серьезную работу.

На этапе подготовки к работам нужно тщательно обдумать возможные проблемы, а также заготовить все инструменты и материалы. Производство самодельного прицепа может занять время, поэтому нужно заранее выделить несколько дней. В среднем такая работа занимает одну неделю, но не исключено, что может понадобится и больше свободного времени.

Изготовление самодельного прицепа для мотоблока своими руками

Для изготовления самодельного прицепа для мотоблока своими руками стоит придерживаться определённой последовательности действий. Предлагаем с ней познакомиться.

ФОТО: a.d-cd.netРама корпуса

Для изготовления рамы берется металлопрокат с подходящей формой и размером поперечного сечения. Работы выполняют в следующей последовательности:

Иллюстрация Порядок действий

Прокат отрезается в размер. Количество элементов и их параметры зависят от габаритов и грузоподъёмности будущего кузова

Подготовленные отрезки свариваются между собой, формируя каркас с поперечинами. Их пространственное положение тщательно контролируется

Особое внимание уделяется углам, под которыми располагаются соседние элементы

Собранный каркас дополнительно проваривают по периметру, что обеспечивает достаточную прочность готовой конструкции

Ходовая часть

Сборочные работы по изготовлению ходовой части самодельного прицепа выполняются в следующей последовательности:

Иллюстрация	Порядок действий
	При изготовлении своими руками оси для прицепа, в трубу ввариваются полуоси от «Жигулей». По краям и по центру трубы привариваются швеллеры, к которым будет крепиться рама
	Рама приваривается к балке. Для этого конструкцию переворачивают и формируют сварочный шов с обратной стороны
	Конструкцию переворачивают. В местах соприкосновения рамы с осью элементы сваривают между собой, предварительно установив уголки
	Для дополнительного усиления рамы приваривают поперечины. Их располагают в соответствии с чертежом
	Устанавливают колёса. Проверяют их параллельность. Его конструкцию сварена правильно, колёса встанут верно
	Приваривается дышло, если это не было сделано ранее

Кузов, обшивка каркаса

Формирование кузова выполняется в следующей последовательности:

Иллюстрация	Порядок действий
	К раме привариваются вертикальные стойки. Их высота зависит от объёма изготавливаемого прицепа для мотоблока. В среднем их высота 42 см
	Вертикальные стойки соединяются между собой горизонтальными элементами. Пространственное положение каждого тщательно контролируется. При необходимости, приваривается сидение. Конструкция устанавливается в сборе
	Для крепления обшивки к раме привариваются дополнительные элементы. Предусматриваются горизонтальные и вертикальные детали
	Крепится поддон. Может использоваться листовой металл толщиной до 2 мм. Сначала поддон прихватывают, а затем аккуратно приваривают по всему периметру
	Устанавливаются борта. Для их изготовления используется листовой металл либо металлопрофиль
	К раме привариваются петли для откидного борта. Ответная часть приваривается к самому откидному борту. Элемент устанавливается на место
	Приваривается конструкция, позволяющая зафиксировать откидной борт во время движения

Тормоза на прицеп к мотоблоку своими руками: порядок изготовления

Чтобы прицеп к мотоблоку случайно не покатился, стоит вовремя задуматься, как сделать тормоза. При их наличии существенно повысится безопасность эксплуатации прицепной конструкции. Для изготовления тормозов на прицеп к мотоблоку своими руками надо иметь в наличии тягу, трос и барабан. Работы выполняются в следующей последовательности:

крепим барабан на ступице одного из колёс;
к тормозному диску привариваем отрезок трубы;
надеваем механизм на ось;
на оси закрепляем тормозные колодки с тросом. Последний протягиваем к рычагу, который устанавливаем рядом с сиденьем водителя.

Предлагаем посмотреть видео, в котором рассказывается, как изготовить тормоза на прицеп для мотоблока своими руками:

Watch this video on YouTube

Прочие детали

Кроме перечисленных элементов возможна установка дополнительных деталей, которые расширят функциональные возможности прицепа для мотоблока. При изготовлении прицепного устройства своими руками можно предусмотреть установку:

откидной лавки. Её крепят к переднему бортику кузова, используя в качестве опоры боковые части;
запасного колеса, которое может потребоваться при выполнении работ за пределами дома. Чаще всего для его размещения выбирают боковой борт либо нижнюю часть поддона. Для исключения его смещения используется специальный крепёж;
небольших ящичков либо специальных сумок, располагающихся вблизи сиденья водителя. Их используют для хранения мелкого инструмента, который может потребоваться при выполнении ремонтных работ.

ФОТО: a.d-cd.netФиксация запасного колеса может производиться по-разному

Особенности конструкции рамы

Рама прицепа выполняет роль основной несущей конструкции

При составлении расчета подходящих габаритов и составляющих элементов нужно обратить внимание на чертеж, соблюдая максимальную точность. Любые отклонения от установленных параметров, которые могут возникать при выпиливании, соединении швеллера, труб и уголков — очень опасны

Чтобы изготовить простую, лёгкую, и при этом устойчивою и надёжную раму, необходимо применить качественную трубу с прямоугольным сечением 60×30 миллиметров. Именно она будет использоваться в качестве несущей конструкции. Для траверсы используют стальные квадраты в размере 25×25 миллиметров. Чтобы укрепить общую конструкцию, все детали тщательно свариваются между собой и фиксируются с помощью нескольких поперечников. Вам нужно оставить выступы над лонжеронами, приварив пару труб по обе стороны. К стойкам прикрепляют верхние обвязки из труб с сечением 25 миллиметров.

При выборе материала несущей конструкции необходимо учитывать характеристики, которые обеспечивают максимальные показатели прочности и жесткости, препятствуют деформациям при максимальных нагрузках, и сохраняют прежнее положение независимо от окружающих воздействий. Если вам необходимо изготовить лёгкую и прочную раму, используйте любые доступные материалы, такие как металлический лист, стальная труба с прямоугольным или круглым сечением;

Если необходимо изготовить прицеп для мотоблока со средней мощностью, используйте такие элементы:

раскос 20×20;
уголок 20×20 для водительского сидения;
стойки для сиденья из уголка 40×40;
передние распорки из трубы 40×20;
профиль обвязки рамы из уголка 40×40;
уголок 32×32 для стойки колесной оси;
раскосы задние из трубы 40×20;
усилитель поперечный из уголка 40×40;
осевой прут;
сплошной треугольник;

Более модернизированная версия улучшит показатели прочности, позволив прицепу справляться с тяжелыми, объёмными грузами и материалами. Усиленная конструкция позволит эксплуатировать мотоблок с тележкой в условиях трудной проходимости и бездорожья. Для соединения всех важных узлов и деталей применяется сварочный аппарат. Применение саморезов здесь нецелесообразно, т. к. они не способны придать конструкции надлежащую прочность и большой срок службы.

Основные разновидности

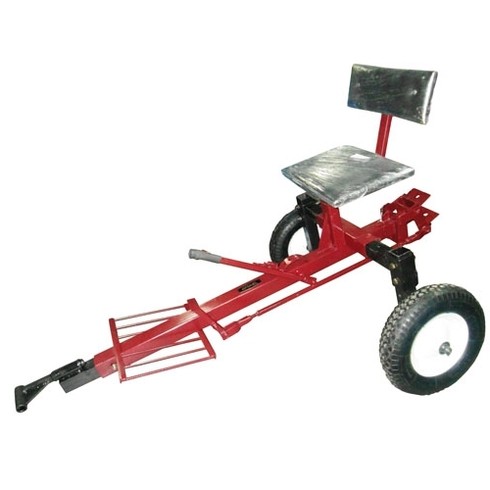

С помощью самодельного адаптера можно значительно облегчить работу с механизмом Нева, ведь он выступает таким себе переходным звеном между агрегатом и рабочими элементами: плугом, насадками для посадки картофеля и т.д. Не так будут действовать на организм физические нагрузки, ведь во время работы можно будет сидеть и просто руководить процессом, а сама работа будет проходить быстрее, ведь удастся увеличить рабочую скорость практически в 2 раза – до 12 км/час.

Адаптер для мотоблока Нева может иметь стержень для подъема, с помощью которого передвижение по территории осуществляется намного легче, а также кузов, который кроме выполнения работ в поле также позволяет перевозить материалы и продукты (см. фото). Чаще всего подобные конструкции имеют рулевое управление. Также адаптер с рулем для мотоблока Нева может иметь короткое или длинное дышло. Агрегаты с короткими дышлами могут работать лишь с легкими механизмами, а длинные дышла предназначены для более тяжелых конструкций.

Присоединяется самодельный адаптер к мотоблоку Нева с помощью одинарной сцепки, состоящей из двух частей, одна из которых играет роль переходника между аппаратом и подъемным механизмом, а вторая присоединяет к аппарату оборудование. Для того чтобы имелась возможность одновременно использовать несколько дополнительных орудий, вместо одинарной может использоваться двойная сцепка, как, например, на фото.

Простая конструкция

Как сделать адаптер к мотоблоку? Простейший вариант механизма делается своими руками следующим образом:

из металлической трубы длиной более полутора метра изготавливают раму;
на одном из ее концов перпендикулярно приваривают трубу длиной полметра, которая будет играть роль основы для крепления стоек для колес;
высота стоек делается равной 30 сантиметров;
методом сварки крепятся раскосы;
размеры адаптера для мотоблока могут быть какими угодно – все будет зависеть от собственных предпочтений;
для того чтобы крепить вспомогательное оборудование к раме приваривается металлическая балка;
боковые металлические трубы крепятся при помощи болтов;
к раме приваривается регулировочный стержень, который должен иметь три входа длиной 20,30 и 50 сантиметров;
создается сцепной узел конструкции, который также можно приобрести в специализированном магазине;
при необходимости делается еще один стержень для регулировки длиной 75 сантиметров;
методом сварки делается металлическая опора для сидения;
на опору устанавливается мягкое или деревянное сидение.

То, как правильно сделать простой адаптер мотоблока своими руками на видео видно очень хорошо. Но создать его можно только, имея определенные навыки, оборудование и четко придерживаясь представленных чертежей.

Многофункциональное устройство

Для изготовления многофункционального адаптера с рулевым управлением для мотоблока Нева понадобятся:

листы стали;
уголки и трубы из стали;
сидение;
2 колеса;
аппарат для сварки;
другие инструменты, которые обязательно есть у каждого хозяина.

Такой аппарат можно использовать как для работ на поле, так и для перевозки материалов и продуктов даже на большие расстояния. Многофункциональную конструкцию для мотоблока Нева можно оборудовать плугом, устройством для посадки картофеля, бороной и другими приспособлениями. А вот в холодное время года она может пригодиться для уборки снега с приусадебной территории.

Итак, для того чтобы создать самодельный рулевой адаптер для мотоблока Нева необходимо:

Составить схему

Для того чтобы избежать перекосов конструкции, а также защитить ее от чрезмерных нагрузок обязательно нужно составить схему. Ее можно создать либо своими руками, либо воспользоваться уже готовыми примерами.

Изготовить основные детали

К основным деталям конструкции, конечно же, относят раму, к которой крепят все остальное (см. чертежи). Кроме того необходимо продумать специальный механизм, который обеспечит свободные повороты прицепа. Кузов аппарата обычно изготавливается из листов стали, а высота бортов при этом делается около 40 сантиметров. Сцепка дополнительных элементов и адаптера осуществляется при помощи штыря с колечком, которое надевается на фаркоп. Единственным «минусом» такого сцепления является быстрое изнашивание элементов вследствие постоянного проворачивания механизмов.

Осуществить монтаж сидения

Сидение обычно прикрепляется при помощи болтов, после чего устройство считается готовым к использованию.

Более детальную информацию о том, как правильно сделать адаптер для мотоблока Нева своими руками можно получить с представленного видео, а также просмотрев чертежи.

Варианты обшивки каркаса

Для обшивки конструкции мастера выбирают недорогой материал или тот, что есть в наличии. Цена изделия становится намного меньше.

Деревянные доски, которые часто остаются после строительства. Основные плюсы ‒ малозатратные, минусы ‒ влагостойкие, как следствие низкая продолжительность «жизни» тачки для мотоблока. Помимо этого, для их обработки нужны дополнительные средства.
Пластик. Плюсы ‒ стойкий к влаге в отличие от дерева, минусы ‒ не крепкий, при повреждении он сломается.
Листы металла. Плюсы ‒ прочный материал, поэтому долговечен, минусы ‒ один из самых дорогих вариантов.

Но если телега к мотоблоку будет использоваться постоянно, то выгоднее сделать ее металлической и не тратить лишние средства на ремонт. Закрепить листы к раме можно сварочным аппаратом.

Двухосный прицеп для минитрактора своими руками — Спецтехника

:: Портал автолюбителей :: • Просмотр темы — Зарегистрировать самодельный прицеп.

Если конструктор с таким прицепом успешно прошёл техосмотр и получил номер, то какие проблемы? С одной стороны обтекаемый кузов и надёжное шасси переделки, именно так прицеп проходит тех.

осмотр- как переделанное транспортное средство, а не полностью самодельная конструкция. С другой стороны- это же задняя половина автомобиля, зачастую с оригинальным салоном и пассажирскими местами.

Может возникнуть желание пересадить пассажиров из салона автомобиля- тягача. А вот этого делать не стоит. ПДД запрещает перевозку пассажиров как прицепе, так и в салоне буксируемого автомобиля.1.

Что то хлипким выглядит дышло прицепа, да и сцепное устройство не впечатляет. С другой стороны, сегодня сертификация самодельного прицепа, построенного «с нуля», отличается от оформления вот такой «переделки» большими требованиями.

А у «переделки»- всё заводское. Но я бы не согласился перевозить людей в таком прицепе.:: Портал автолюбителей :: • Просмотр темы — Зарегистрировать самодельный прицеп.2.

Достаточно ввести в поиск слова «самодельный прицеп» и открывается целая коллекция таких переделок. Популярность переделки из легковушек и микроавтобусов заслужили благодаря большому предложению машин,пострадавших в автоавариях.

А фантазия конструктора не знает границ. oldbusclub.ru3. У большинства прицепов, переделанных из задней половины автомобиля той же модели, присутствует совершенно плоская лобовая панель.

Не мудренно, такой прицеп находится в зоне разрежения обтекающего воздуха за тягачём.Клуб караванеров Украины • Просмотр темы — Прицепы из ….4.

Тут важно расчитать безопасную нагрузку на «фаркоп» буксирующей машины, чтобы не нанести повреждения элементам днища и не разгрузить передние колёса до потери управляемости. Авто-Мото Самоделки — Просмотр темы — ПРИКОЛЬНЫЕ Самодельные ПРИЦЕПЫ5. Серьёзным мужикам- двухосный прицеп

Серьёзным мужикам- двухосный прицеп

Как обеспечивается поворот передних колёс прицепа? Раньше в Риге ездили спарки троллейбусов

Серьёзным мужикам- двухосный прицеп. Как обеспечивается поворот передних колёс прицепа? Раньше в Риге ездили спарки троллейбусов

Авто-Мото Самоделки — Просмотр темы — ПРИКОЛЬНЫЕ Самодельные ПРИЦЕПЫ5. Серьёзным мужикам- двухосный прицеп. Как обеспечивается поворот передних колёс прицепа? Раньше в Риге ездили спарки троллейбусов.

Иногда можно видеть буксируемый грузовик на жёсткой сцепке, в кабине которого отсутствует водитель. Рулевая трапеция переднего моста сама следует по колее тягача. При условии, что схождение и развал передних колёс в норме.

Chevy-Niva :: Просмотр темы — Самодельный прицеп6. Вот так, стол есть- будет что и на стол поставить. Chevy-Niva :: Просмотр темы — Самодельный прицеп7. Какой симпатичный автопоезд.

В городе без проблем можно маневрировать на забитых машинами улицах.Фото — VW-прицеп8. А вот это уже более высокий уровень безопасности. Всё зависит от сцепки тягача с прицепом. Прицеп шарнирно соединён с тягачём как внизу, на уровне «фаркопа», так и на уровне крыши особой крестовиной.

Мастер, Фотки из сети, автомобиль, безопасность, техника, технологии

Posted on Jan. 11th, 2014 at 06:30 pm | Link | Leave a comment | Share

Как, сделать, двухосный, прицеп, своими, руками, для, минитрактора

Прицеп сделана своими руками

31 Jan 2013 — 1 min — Uploaded by sasha kupichсамодельный двуосный прицеп на минитрактор … Прицеп двухосный. … Прицеп для мотоблока своими руками, подробное описание …

30 Jan 2013 — 2 min — Uploaded by SerhiyK ChannelИзготовление осевого конца на балку двухосного легкового прицепа ( Реставрация … Прицеп для длинномерных грузов и не только.

Как правильно спроектировать конструкцию прицепа

Итак, чтобы избежать в процессе сборки тележки многократных перекройки деталей, переделок и как следствие, порчи материала и на бесконечно затянувшегося ее изготовления, необходимо сделать подробный чертеж. Если быть точнее, их должно быть несколько: для всех узлов прицепа и, причем, по каждому из них в нескольких проекциях – видов с разных сторон. Для сложных и ответственных деталей следует сделать дополнительные отдельные чертежи. Конструкция всех узлов и их элементов должна быть тщательно прорисована. Каждую деталь следует подписать: указать ее название и все размеры.

Дополнительные отдельные чертежи деталей прицепа

По готовым чертежам можно будет не только наглядно представить объем и масштаб необходимых работ, но также легко и быстро составить список всех инструментов и материалов, которые понадобятся для сборки прицепа своими руками. Во время изготовления тележки может выяснится, что в подготовленных эскизах изначально упущены какие-то важные нюансы и/или отсутствуют нужные для конструкции детали, узлы. Поэтому перед началом работ чертежи следует внимательно изучить, продумывая и учитывая следующие моменты:

какие основные и вспомогательные узлы будут у прицепа и каким способом их надо будет соединять – сваркой, скручиванием болтами и гайками или клепанием;
как будет происходить движение и согласование со стационарными поворотных элементов – через шарнир, втулку, подшипник либо ось;
есть ли желание сделать стояночные опоры;
нужен ли опрокидыватель для механической разгрузки кузова;
и так далее.

Сварка вспомогательных узлов тележки

После этого, возможно, чертежи придется дополнить какими-либо уточнениями, деталировкой или дорисовать в них недостающие, не предусмотренные изначально узлы и элементы. Зато сделав это, можно будет уже составить полную правильную опись необходимых материалов и инструментов.

Прежде чем приобретать необходимые материалы, следует посмотреть что имеется на участке или в гараже. Вполне может оказаться, что там найдется что-то пригодное для использования при сборке прицепа. Например, из любых круглых или профильных труб можно изготовить раму, другие силовые и опорные элементы конструкции.

Простая тележка для мотоблока своими руками чертежи

Тележка для мотоблока может везти груз400-450 кг плюс вес водителя. Она легко везет шесть или семь мешков с картофелем без перегрузки.

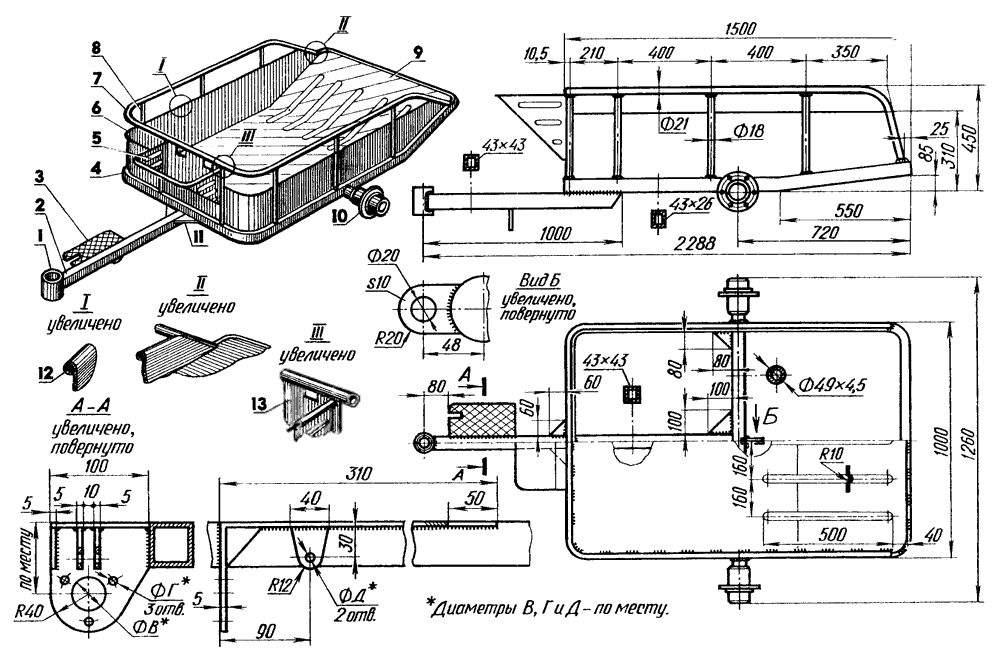

Чертеж тележки для мотоблока

Описание:

1 — кронштейн для навесных устройств мотоблока;
2 — консоль;
3 — водило;
4 — подножка из доскиs20;
5 — водительское сидение из доски s20;
6 — рама;
7 — кузов из доски s20;
8 — балка опорная из бруса 50×50, 3 шт.;
9 — болт М8;
10 —упорное кольцо из трубы ст.58×4;
11 — колесо от мотоколяски, 2 шт.

Водило тележки конструктивно содержит всего несколько частей, скрепляемых между собой сваркой. Наиболее перегруженной частью будет сопряжение дышла с поворотной частью. Поэтому в этом месте нужно установить дополнительные ребра жесткости.

Рама тележки

Изготавливается из стального уголка и обрезков труб с круглым и прямоугольным сечением. Вся конструкция выглядит несколько замысловатой и имеет избыточный запас прочности. Она предназначена для использования на пересеченной местности и отсюда тяжелые условия эксплуатации для тележки.

Рама тележки для мотоблока

1 — раскос из уголка ст.L21×3;
2 — рамка сиденья из уголка ст.L21×3;
3 — стояк из трубы ст.50×25×4;
4 — стойки сиденья из уголка ст.L40×4;
5,14 — подкосы передние из трубы ст.50×25;
6, 15 —продольные лонжероны из уголка ст.L40×4;
7, 8 — опоры колесной оси из уголка ст.L32×4;
9,16 — подкосы задние из трубы ст.50×25;
10 —усиливающая поперечина из уголка ст. L40×4;
11 — корпус шарнира продольного из трубы ст.58×4;
12 —колесная ось из круга ст.30 мм;
13,17 —поперечные лонжероны из уголка ст.L40×4;
18 — косынки (s4).

Кто не рассчитывает на столь большие нагрузки может принять и более простой вариант.

Водило тележки

1 — корпус узлаповоротного;
2 — дышло из трубы ст. 49×3, L1820;
3 — рамка подножки изуголка ст.L25×4;
4 — упор из трубы ст.58×4;
5 — ребро жесткости из листа ст.s4;
6 — накладка из полосыст.25×4.

Заготовкой для колесной оси служит стальной круг диаметром 30мм. При длине оси около метра колеса находятся под кузовом. Колесная ось с опорами уголковыми и косынкой скреплена сваркой с лонжеронами и корпусом шарнира продольного.

Кузов

Он сколачивается из 20мм досок,на углах которых крепятся стальные уголки. К раме кузов тележки крепится через три прочные опорные балки из бруса 50х50.

Сцепка с мотоблоком

Сцепку тележки и мотоблока обеспечивает консоль. Верхняя часть ее повторяет контур держака окучивателя, так как закрепляется в штатном кронштейне навесных устройств мотоблока. Вокруг нижней части в виде оси в двух РУП- подшипниках закреплен узел поворотный водила. Пространство между РУПами заполняется смазкой и закрывается снаружи пыльниками.
При тяжелых условиях эксплуатации тележки соединение ее и водила должно быть шарнирным.

Дышло вставляется внутрь трубчатого корпуса продольного шарнира,оно фиксируется упорным кольцом. Такая конструкция ведет к независимости колес тележки от колес мотоблока, что при езде по неровностям существенно упрощает управление мотоблоком.

1 — консоль,
2 — пыльники,
3,6 — подшипники 36206,
4 — корпус,
5 —распорная втулка,
7 —дистанционная втулка,
8 — шайба,
9 — гайка М20×2,5,
10 — масленка,
11 — дышло.
Водитель сидит на полужесткой подушке сиденья из дерева перед кузовом. Руки водителя держатся за рычаги мотоблока, а ногами он опирается на подножку из дерева врамке из уголков на дышле водила.

Необходимые инструменты и материалы

Для качественного выполнения работ по сборке прицепа подготавливают следующий инструмент:

аппарат для проведения сварочных работ;
болгарку для обрезки материала с комплектом отрезных кругов;
рулетку и линейку, транспортир и угольник;
средства разметки (мел, чернила, маркер);
ударный инструмент (молоток), зубило и плоскогубцы;
тиса для крепления деталей, струбцины и зажимы;
электродрель с набором сверл различного диаметра для работы по металлу;
оборудование для установки заклепок в корпусе прицепа.

Для изготовления каркаса прицепа применяют квадратный или прямоугольный металлический профиль, стальную трубу небольшого диаметра, уголки, швеллер. Поддоном прицепа служит стальное полотно толщиной до 2 мм. Для соединения частей конструкции применяют болты, гайки и заклепки. К прицепу добавляются рессоры и балка для крепления колесной пары. В качестве колес хорошо подходят автомобильные от «Москвича» или «Жигулей».

Не забываем про соответствующий инструмент для прицепа

Создание рамы

Процесс создания рамы достаточно прост, особенно если вы работали с болгаркой и стальными профилями. Первым делом делаем нужные замеры и свариваем все части

Но важно учесть, что поверхность профилей должна оказаться ровной, иначе листы будут располагаться неудобно и криво. Само дно можно создать из фанеры, только обязательно достаточно толстой. Крепление должно выполняться винтами к раме, винты не должны выпирать на поверхности, иначе это создаст дискомфорт при выгрузке

Некоторые специалисты для лучшего результат обрабатывают поверхность дна или устанавливают тонкий лист металла.Колеса для прицепа квадроцикла выбираются на ваше усмотрение и исходя из того, какая используется ось. Обычно применяют автомобильные колеса, но должны быть небольшого радиуса и не слишком тяжелые. В противном случае прицеп получиться увесистым и технике будет трудно тащить его в нагруженном состоянии. Простой прицеп должен получиться с весом 50 кг

Крепление должно выполняться винтами к раме, винты не должны выпирать на поверхности, иначе это создаст дискомфорт при выгрузке. Некоторые специалисты для лучшего результат обрабатывают поверхность дна или устанавливают тонкий лист металла.Колеса для прицепа квадроцикла выбираются на ваше усмотрение и исходя из того, какая используется ось. Обычно применяют автомобильные колеса, но должны быть небольшого радиуса и не слишком тяжелые. В противном случае прицеп получиться увесистым и технике будет трудно тащить его в нагруженном состоянии. Простой прицеп должен получиться с весом 50 кг

Также обратите внимание, что регистрацию подобного оборудования сделать не получиться, так как квадроцикл не предполагает использование прицепа ввиду отсутствия дифференциала

Как сделать самодельное прицепное устройство для мотоблока

Если вы решили сделать самодельное прицепное устройство для мотоблока, то давайте возьмемся за реализацию. Чтобы изготовить данный прицеп, придется потратить несколько дней работы работы. Грузоподъемность прицепа рассчитывалась на вес перевозимого груза в 400-450 кг. Когда проводилось испытание, прицеп с легкостью вмещал 6-7 мешков с картошкой.

Проблем с перегрузкой не было. Прицеп проектировался для перевозки грузов мешками, поэтому откидные борта не предусмотрены.

Заранее продумываем конструктивную часть проекта. Состоять прицеп будет из достаточно прочного водила, кузова, рамы из стальных уголков и надежных колес.

Кронштейн навесных орудий мотоблока;
Консоль;
Прицепное устройство;
Подножка, используем доску s20;
Сиденье для водителя, используем доску s20;
Рама;
Кузов, используем доску s20;
Опорная балка, используем три бруса 50х50;
Болт М8;
Кольцо упорное, используем трубу 58х4;
Два колеса, сняты с мотоколяски СЗД.

Состоит прицепное устройство для мотоблока прицепа из нескольких деталей. Разные части соединяем между собой сваркой. Место соединения дышла и поворотной части наиболее нагружено, поэтому усиливаем это место дополнительными ребрами жесткости.

Для изготовления рамы используем обрезки труб круглого и прямоугольного сечения, и стальные уголки. Конструкция получится слегка замысловатой, но с дополнительным запасом прочности. Причиной послужил сложный рельеф и сложные эксплуатационные условия прицепа.

1. Для раскоса используем уголок 21х21х3; 2. Рамку для сиденья также делаем из уголка 21х21х3; 3. Стояк делаем из трубы50х25х4; 4. Стойки сиденья делаем из уголка 40х40х4; 5 и 14. Для передних подкосов используем трубу 50х25; 6 и 15. Для лонжеронов продольных используем уголок 40х40х4; 7 и 8. Правые опоры колесной оси изготавливаем из уголка 32х32х4; 9 и 16. Задние подкосы делаем из трубы 50х25; 10. Для изготовления усиливающей поперечины используем уголок 40х40х4; 11. Корпус продольного шарнира изготавливаем из трубы 58х4; 12. Для изготовления колесной оси используем пруток, диаметром 30 мм; 13 и 17. Для лонжеронов поперечных используем уголок 40х40х4; 18. Для изготовления косынки, используем металл s4.

Если большие нагрузки на прицеп не планируются, можно сделать более простой вариант.

Корпус поворотного узла;
Для дышло используем трубу 49х3, L1820;
Для рамки подножки используем уголок 25х25х4;
Для упора используем трубу 58х4;
Для ребра жесткости используем сталь s4;
Для накладки используем полосу 25Х4.

Колесная ось для прицепа к мотоблоку

Для изготовления колесной оси используем стальной стержень, диаметром 30 мм. Сваркой соединяем его с лонжеронами и корпусом продольного шарнира, используя уголковые косынки и опоры. Колеса не должны выступать за габариты кузова, поэтому правильно выбираем размер оси. Сколачивается кузов 20 мм досками и усиливается стальным уголком. Далее он крепится к раме тремя прочными, опорными балками уз бруса 50х50.

https://youtube.com/watch?v=tD8pjrbcRtQ

Центр тяжести перевозимого груза обязан находиться ближе к передней части, как принято для одноосевых прицепов. Колеса взяты от мотоколяски СЗД. Использованы они в сборе со ступицей, и обточены концы осевого стержня в соответствии с диаметром подшипников ступицы.

Прицепное устройство для прицепа

Чтобы соединить прицеп с мотоблоком изготавливается прицепное устройство. Форма верхней части консоли взята из держака окучника, поскольку для крепления будет использован штатный кронштейн навесного оборудования. Вокруг оси в нижней части закреплен поворотный узел прицепного устройства. Между радиально-упорными подшипниками оставшееся пространство нужно забить смазкой и прикрыть пыльниками.

Важно Характеристики и отзывы о ГАЗели Некст с бензиновым двигателем Evotech

Соединение прицепного устройства и прицепа делаем шарнирным, в зависимости от сложности в эксплуатации прицепа. Дышло должно быть вставлено в трубчатый корпус продольного шарнира и зафиксировано. Это решение позволит прицепу быть независимыми от колес мотоблока, что очень упрощает управление прицепом на сильных неровностях.

Составными частями поворотного узла водила являются:

прицепное устройство (1),
пыльники (2),
подшипники 36206 (3,6),
корпус (4),
втулка распорная (5)
дистанционная (7),
шайба (8),
гайка м20х2,5 (9),
масленка (10)
дышло (11).

Для водителя сделано сиденье в передней части кузова. Делается оно с очень мягким основанием. Чтобы водитель мог упереться, на дышле делается подножка. Другими словами, руками водитель использует рычаги управления, а ноги опирает на специальную подножку.
