Обзор технических характеристик мотоблока нева мб-1

Руководство по эксплуатации мотоблока Нева МБ-23Б-8,0

Малогабаритное устройство снабжено прицепными и навесными орудиями для пахоты, рыхления, культивации почвы. Инструкция по эксплуатации знакомит пользователя с общими положениями, в которых указана информация, касающаяся эксплуатации мотоблока, обслуживания и хранения агрегата.

Руководство по эксплуатации содержит информацию о возможных неисправностях и советы по их устранению. В инструкции отмечены особенности двигателя для любой модификации мотоблока.

В руководстве мотоблока Нева Компакт указано назначение основных частей агрегата:

• редуктора;
• механизма сцепления фрезы;
• сцепной скобы;
• ограничителя глубины культивирования.

Пользователь, ознакомившись с механизмом управления мотоблоком, определяет, как увеличить скорость во время вспашки тяжелой почвы. В инструкции обозначен рычаг, позволяющий выполнять переключение скоростей при работающем двигателе и выключенном сцеплении на ближайшую нейтральную передачу.

Ускоренная работа мотора с искаженной вибрацией — повод для осмотра мотоблока и устранения повреждений. Обычный комплект фрез при повреждении кромок ножей полностью заменяют.

Модельный ряд

«Нева МБ1-Н МультиАГРО (GP200)»

Идеальный вариант для использования на небольшой площади. Оснащается движком от японского производителя, который зарекомендовал себя благодаря своей надежности и долговечности. Переключение передачи изготовитель перенес на рулевую колонну. Редуктор от «МультиАгро», это разработка производителя.

Техника может работать с дополнительным оборудованием, есть передачи для движения вперед, их три, есть возможность сдавать назад. Таким образом, у оператора появляется возможность выполнять любые сельскохозяйственные работы. Отличается такая техника большой мощностью и минимальными затратами. Пользователь может отрегулировать высоту руля под свой рост.

При работе на фрезах допускается установка опорного колеса, за счет которого обеспечивается лучший баланс. Колесо не поставляется в комплектации, поэтому его необходимо приобретать отдельно. Движок демонстрирует силу в 5,8 лошадиных сил, можно заправлять АИ-92 и 95. Ширина создаваемой колеи, в зависимости от используемого навесного оборудования, составляет 860-1270 мм.

«МБ1-Б МультиАГРО (RS950)»

Эту модель лучше всего использовать на грунте со средней плотностью. Это многофункциональная техника, на которой производитель предусмотрел выбор передачи. Двигатель довольно мощный, имеет большой срок эксплуатации. Как и в предыдущей модели, в конструкции установлен авторский редуктор. Технику можно похвалить за простое управление при переключении скоростей и передачи и высокий КПД. Справиться с такой техникой может легко даже человек без опыта.

Руль можно быстро и просто отрегулировать по росту пользователя, а переключать скорости на руле. Если необходимо, количество передач увеличивается через щиток и ремень, который требуется переустановить на второй ручей шкива. Техника помогает быстро справиться со всеми работами на земле, в том числе и перекапыванием почвы.

Если опустить дополнительное колесо, установленное в качестве опоры, и руль, то установка фрезы происходит быстро и без дополнительных усилий. Технику можно использовать в качестве небольшого средства для транспортировки урожая. Для этого потребуется тележка и адаптер. Легко и просто убирать территорию и расчищать снег при наличии дополнительной щетки или лопаты. Мощность движка в 6,5 л. с., работает на том же топливе, что и предыдущая модель, ширина оставляемой колеи находится в том же диапазоне.

Мотоблок «Нева МБ1-Б-6, ОФС»

Используется в условиях плохого освещения на грунте средней тяжести. При значительном повышении температуры окружающей среды производитель советует работать на мотоблоке исключительно рано утром или вечером. В конструкции предусмотрены фары, работа которых осуществляется благодаря встроенному генератору и электростартеру. Есть передние передачи в количестве трех штук и задняя, затраты мощности невысокие.

Оптимальная скорость для работы подбирается путем перестановки ремня. Рычаг, который необходим для переключения, располагается на руле. Его можно настроить под себя, что значительно упрощает выполнение поставленных задач на неровном грунте. Колеса быстро и легко меняются на фрезы. Дополнительное колесо для опоры не поставляется в комплектации.

Если планируется выполнять сложные задачи, на мотоблок цепляют разное по типу оборудование. Можно убирать снег с территории, перевозить урожай. Топливный бак вмещает 3.8 литра бензина, мощность мотора 6 л. с. Ширина колеи при культивации такая же, как и у других моделей. Одно из главных преимуществ описываемой техники — простота обслуживания.

«Нева МБ1С-6,0»

Оснащается 4-тактным двигателем, который характеризуется повышенным моторесурсом. Количество передач 4, на движение вперед три и одна задняя. Одна из особенностей этого мотоблока — центр тяжести, который понижен, поэтому оператору не приходится прикладывать дополнительную силу в момент эксплуатации. Мощность силового агрегата 6 лошадок, при этом объем бака для бензина 3,6 литра.

«МультиАгро МБ1-Б ФС»

Может эксплуатироваться в темное время суток, подходит для небольших территорий. Его мощность 6 лошадиных сил, ширина обработки такая же, но глубина вхождения в грунт 200 мм.

Модификации

Как известно, мотоблок Нева МБ 2 пользуется заслуженным спросом на всем постсоветском пространстве. Конструкция техники сопоставима с узлами и агрегатами 1980-ых годов. Но не смотря на это, с каждой модернизацией техника становится все более эффективной

Так, обратим внимание на самые распространенные версии популярной машины:

• Нева МБ-2К-75. Данная версия предлагается с двигателем японской компании Subaru. Также в конструкцию входит сошник, осевой удлинитель и фрезы для рыхления грунта.
• Нева МБ-2Б-6,0. В этом исполнении мотоблок комплектуется американским мотором мощностью6 лошадиных сил. Масса агрегата составляет 98 кг. Силовая установка работает с шестиступенчатой трансмиссией – четырьмя передними и двумя задними скоростями.
• Нева МБ-2К-7,5. Для этой модификации предусмотрен 7,5-сильный двигатель массой 98 кг. Данная версия имеет глубину вспахивания до 32 см. Техника проста в длительной эксплуатации и обслуживании, и наделена эргономичной конструкцией.
• Нева-2С-6,5. Этот мотоблок сходит с конвейера с двигателем японского производства. По сути, машина с таким мотором обладает колоссальным запасом по проходимости и производительности. Можно сказать, что этому мотору нет равных на мировом рынке. Агрегат обладает высокой производительностью даже в самых труднодоступных местах.
• Нева МБ-2Н-5,5 – данная модель предназначена для обработки приусадебных участков. Оснащается японским мотором и пневматическими колесами.
• Нева МБ-2Б-6,5 PRO – это улучшенная версия модели 2С-6,5, однако оснащается американским агрегатом. Отличается высокой выносливостью и прочностью даже в самых тяжелых погодных и дорожных условиях. За живучесть эту модель прозвали настоящим «спартанцем».
• Нева МБ-3С-7.0. Мотоблок в этой комплектации оборудован японским двигателем Subaru. Но в данном случае силовая установка развивает больше мощности. Также в комплект входят пневматические колеса. Этот культиватор зарекомендовал себя как компактный и маневренный, надежный и относительно недорогой аппарат.
• Нева МБ-2Б-7,5 Pro – Эта модель предназначена для рыхления сложных и больших земельных территорий. Специально для этого мотоблок оснащен высокооборотистым двигателем, разработанным совместно с японскими и американскими инженерами.
• Нева МБ-23 С-9,0. Этот мотоблок предлагается с японским двигателем мощностью 9 л. с. Особенность данного движка – большой ресурс и высокий крутящий момент. В комплекте с мотором есть пневматические колеса.
• Нева МБ-23 Б-10,0 – в списке оснащения данной модели предусмотрен 10-сильный мотор и шестиступенчатая трансмиссия. Масса этого мотоблока составляет 104 кг. МБ-23 Б-10,0 считается самой технологичным из представленных культиваторов.
• Нева МБ-2 с двигателем отечественного производства. Речь идет о моторе ДМ-1К, который выпускают на заводе «Красный октябрь». В этом агрегате предусмотрено верхнее расположение клапанов, и горизонтальная установка коленвала, обеспечивающего большой крутящий момент. Мощность установки достигает 6,5 л. с. Это один из самых доступных движков в моторной гамме Нева МБ-2. Следующий популярности мотор – Robin-Subari EX21 с аналогичной мощностью, а на третьем месте – Briggs Stratton с отдачей 5,5 л. с.

Не смотря на разнообразие модификаций, все комплектации Нева МБ 2 имеют много унифицированных элементов:

• Шарикоподшипники – неотъемлемая часть мотоблока. За счет них обеспечивается более мягкая и плавная работа ДВС
• Чугунная гильза – объединена в специальный алюминиевый блок. Благодаря ему надежность гильзы сохраняется на длительный срок. Гильза легко поддается ремонту.
• Автоматический декомпрессор – тоже неотъемлемая часть мотоблока
• Два воздушных фильтра, объединенных в один
• Низкий средний расход топлива – характерен для всех силовых установок, устанавливаемых на мотоблок Нева МБ-2
• Низкий уровень шума
• Система зажигания культиватора выполнена таким образом, что позволяет пускать мотор в любые погодные условия

Нева МБ 2Б-6,5RS

МБ2 Б-6,5RS

Высоко МБ 2Б-6,5RS представляет собой одну из мощных модификаций классического МБ2.

Оснащен двигателем Briggs&Stratton, гарантирующим высокий моторесурс.

Описание

Удобная конструкция и форма позволяют оператору мотоблока быстрее и эффективнее выполнить любой вид работ с почвой или навесным/прицепным оборудованием.

Мотоблок «Нева» МБ 2Б-6,5RS

В текущей модели установлен двигатель японского производителя Хонда, объемом 6,5 л. и мощностью 4,8 кВт.

Развиваемая транспортная скорость мотоблока «Нева» МБ 2Б-6,5RS доходит до 12,5 км/ч, пахотная — до 2 км/ч.

Развиваемые скорости: пахотная — до 2 км/ч, транспортная — до 12,5 км/ч.

За счет шестеренчато-цепного редуктора оператор мотоблока может получить дополнительный диапазона передач — для этого достаточно выполнить переброс ремня на шкиве.

В модели «Нева» МБ 2Б-6,5RS есть возможность блокировки левого колеса. Это помогает упростить процесс разворота агрегата,. Если агро работы проводятся на почве, ранее уже подвергавшейся обработке, можно использовать сразу восемь фрез. Так площадь ширины обработки расширится до 170 см, а продолжительность культивации уменьшится.

В сочетании с навесным/прицепным оборудованием мотоблок «Нева» МБ 2Б-6,5RS может выполнять практически любые земельные работы, а также работы на участке: посадку, уборку урожая, очистки территории от снега и листьев, сбор сена, окучивание, вспахивание или боронение земли. Прицепная тележка помогает быстро перевезти груз или доставить собранный урожай к месту хранения.

Характеристики

Инструкция к ремонту

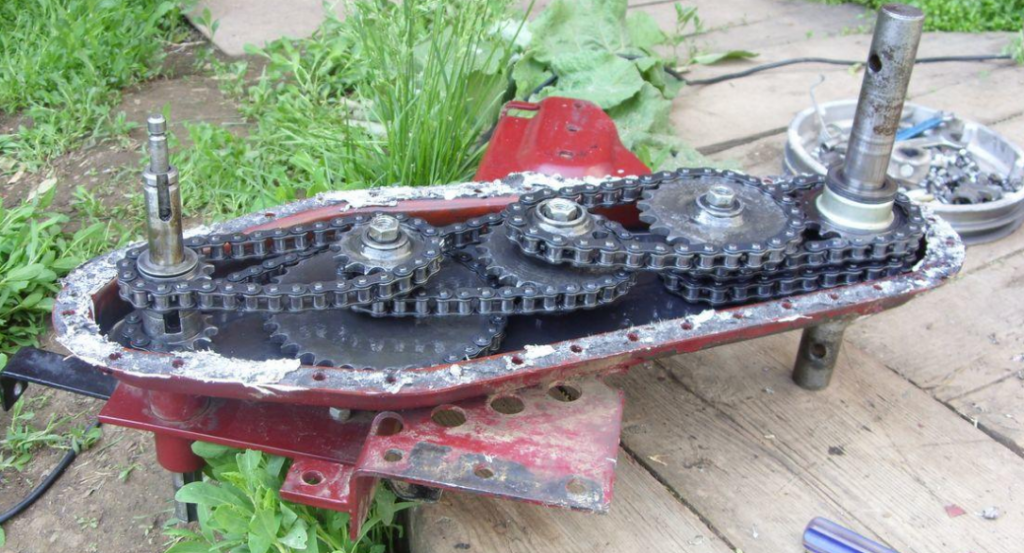

Ремонт редуктора

«Нева», как и любой другой механизм может подвергаться различным техничным неисправностям. При их возникновении некоторые узлы подлежат ремонту, а иные просто замене. В той и другой ситуации требуется иметь определенные навыки, что помогут устранить поломку. Особенно такое правило касается редуктора, являющегося основным механизмом в рассматриваемой машине.

К неисправностям редукторного узла относятся:

• Течь масла по валу. Требуется снять крышку редуктора и заменить манжетный вкладыш.
• При торможении редуктора, необходимо заменить сломанную цепь.

В действительности больших требований к эксплуатации рассматриваемая марка мини — трактора не требует. Благодаря простому устройству машина пользуется спросом в нашем государстве и за его пределами. Широкая сеть центров по обслуживанию помогает владельцам быстро восстанавливать работоспособность узлов по доступным ценам.

Масло в редуктор мотоблока – как проверить и поменять?

Редуктор – это важный элемент мотоблока, функция которого заключается в передаче крутящего момента от мотора на колеса агрегата посредством клиноременной передачи. Детали редуктора поддаются усиленному износу, в связи с чем нуждаются в регулярной смазке. Сразу оговоримся, что для данной цели подходят далеко не все имеющиеся на рынке средства.

Наиболее оптимальным вариантом для смазки редуктора является трансмиссионное масло. Состав этого типа отлично подходит для смазки движущихся деталей. Второй важный вопрос заключается в том, сколько смазочного состава нужно заливать в редуктор. Чтобы узнать это, потребуется выполнить ряд определенных действий:

1. Аккуратно поставьте мотоблок таким образом, чтобы его крылья находились в параллельном поверхности положении;
2. Возьмите проволоку, длиной не менее 70 см, и загните одну из ее сторон в дугу;
3. Просуньте проволоку сквозь заливное отверстие до упора, после чего вытяните обратно.

Далее посмотрите на проволоку. Если ее мокрая сторона составляет 30 см, значит, доливать масло в редуктор не нужно. Если уровень смазочного материала ниже, значит, потребуется долить столько масла, сколько требуется для достижения 30-сантиметровой отметки на проволоке. Заливать смазывающую жидкость в редуктор нужно в следующем порядке:

1. Установите мотоблок на подставки;
2. Под мотоблоком в нижней части редуктора отыщите пробку сливного отверстия. Положите под нее широкую емкость и начните медленно откручивать крышку;
3. Подождите 10 минут, за которые с редуктора вытечет все масло;
4. Закрутите крышку сливного отверстия до конца, открутите пробку заливного отверстия и положите в него воронку;
5. Залейте в редуктор примерно 2 л трансмиссионного масла;
6. Проверьте уровень состава при помощи проволоки – если в масле оказалось меньше, чем 30 см проволоки, значит, долейте еще немного материала.

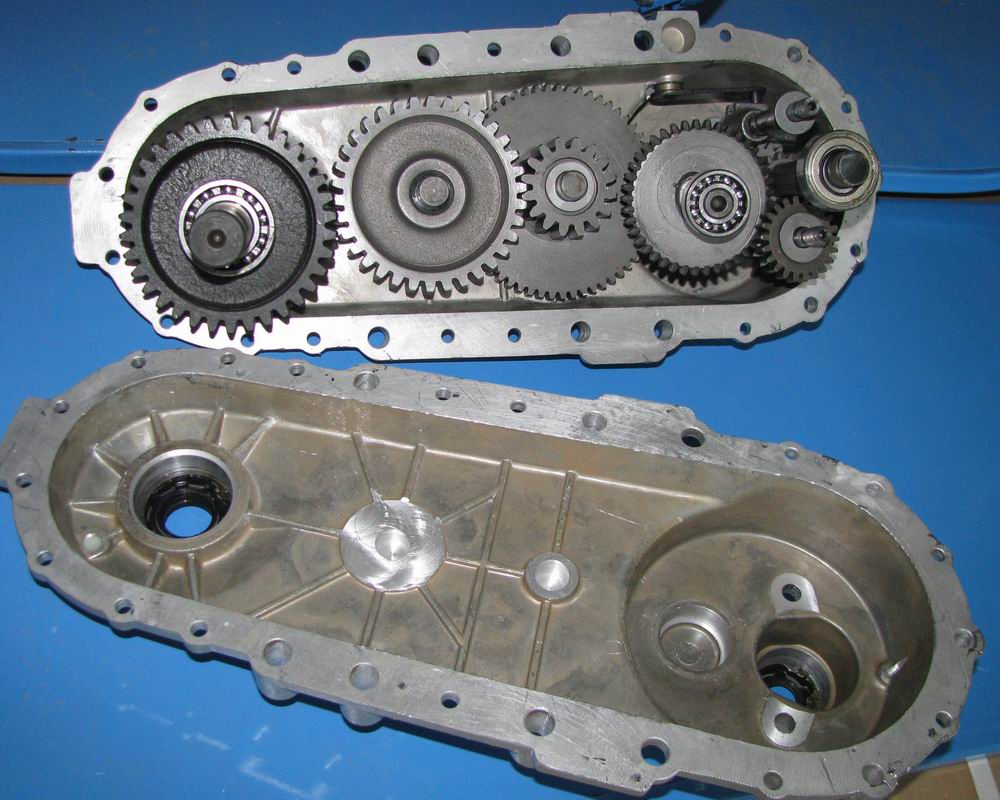

Виды редукторов

По своему назначению редукторы делятся на следующие типы:

1. Шестеренчатые. Шестерня в них бывает в форме цилиндра и конуса, и насаживается она на специальные валы. По своему устройству такой редуктор может работать по прямой или по угловой схеме;
2. Шестеренчато-червячный. Их применяют при вертикальном нахождении коленвала двигателя. Такая модель включает в себя червячное зубчатое колесо. Повороты выполняются под углом в 90 градусов;
3. Цепные. Используется цепь из металла, которая и поворачивает звездочки;
4. Ременные. Это аналог цепного вида, но здесь вместо цепи применяют ремень в форме клина или прямоугольника, а на смену звездочкам пришли шкивы с профильными канавками для фиксации ремня.

Редуктор «МультиАГРО»

Редуктор «МультиАГРО» является разработкой инжинеров-конструкторов ЗАО «Красный Октябрь-Нева». На изделие получен патент в России и Китае.

Особенности редуктора «МультиАГРО»

• увеличенное количество передач (позволяет подобрать подходящую скорость для каждой агротехнической и хозяйственной операции;
• повышенное передаточное отношение (увеличивает тяговые возможности мотоблока при меньших затратах мощности);
• разобщение левого и правого колес (обеспечивает минимальный радиус поворота, увеличивая маневренность мотоблока; актуально только для мотоблоков «НЕВА» МБ2 МультиАГРО и МБ23 МультиАГРО)
• усиленный корпус из алюминиевого сплава с внутренними ребрами жесткости (делает редуктор более прочным и устойчивым к повышенным нагрузкам);
• специальный силиконовый герметик (обеспечивает уплотнение корпуса редуктора);
• обтекаемая форма редуктора (уменьшает сопротивление при обработке земли).

Преимущества многоскоростных мотоблоков «НЕВА»

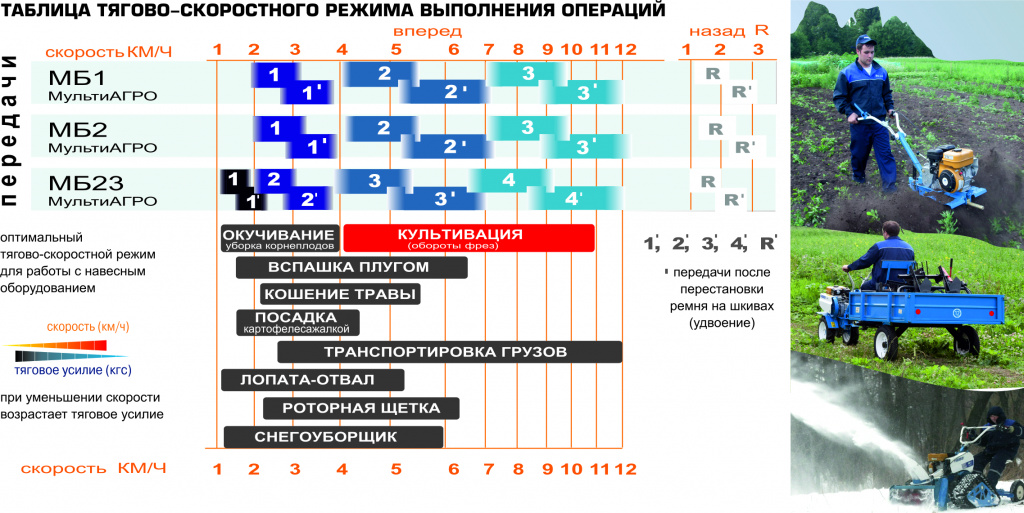

На базе редуктора «МультиАГРО» создано новое поколение многоскоростных мотоблоков «НЕВА» МБ1 МультиАГРО, МБ2 МультиАГРО и МБ23 МультиАГРО. Как правило, представленные на российском рынке мотоблоки имеют 2 передачи переднего и 1 передачу заднего хода. Считается, что этого набора передач достаточно для выполнения основных агротехнических операций. Однако многочисленные испытания и практика ставят под сомнение это утверждение.

Так экспертная группа Санкт-Петербургского агротехнического университета (СПБГАУ) провела испытания, в ходе которых было задействовано несколько моделей «НЕВА» и плуги различных производителей. Согласно представленному экспертному заключению наиболее оптимальный режим работы плугов с точки зрения тягово-динамических, скоростных и экономических характеристик был достигнут при использовании в качестве тягового средства мотоблока «НЕВА» МБ1 с редуктором «МультиАГРО».

Данное заключение эксперты аргументировали тем, что мотоблок «НЕВА» МБ1 МультиАГРО, в отличие от других предоставленных для испытания моделей, обладает увеличенным диапазоном скоростей (от 2,0 до 12,9 км/ч). Благодаря этому исследователи смогли подобрать ту скорость вспашки, которая позволила им провести качественные испытания плугов. На модели «НЕВА» МБ1 МультиАГРО — это 2-я передача (4,0 — 5,8 км/ч). Отметим, что большинство предлагаемых российскому потребителю мотоблоков не работают в этом скоростном диапазоне.

Результаты испытаний специалистов СПБГАУ явились важным подтверждением того, что производительность агротехнической операции повышается в случае подбора для ее выполнения подходящей скорости. На этой идеи и построена концепция «МультиАГРО» — предоставить пользователю возможность достигать отличных результатов в обработке почвы, работая в удобном для него режиме, при этом экономя время, силы и топливо.

Конечно, у Вас есть все основания возразить, что представленные на рынке мотоблоки (по крайней мере, известных производителей) продуктивно осуществляют вспашку и другие агротехнические операции. И это, бесспорно, так. Однако, если в трансмиссии не предусмотрены возможности для регулировки скорости, то в некоторых ситуациях может подвести и самая надежная техника. Какие это ситуации? Во-первых, необходимость работы на разных типах грунта. На одних почвах имеющиеся на 1-ой передаче скорости позволят осуществить вспашку, на других — может возникнуть необходимость в использовании более высоких скоростей, не доступных ввиду особенностей трансмиссии мотоблока.

Во-вторых, необходимость обработки пересушенной или переувлажненной почвы. Производить агротехнические операции на разбухшем от влаги суглинке весьма затруднительно. Поэтому подбор удобного скоростного режима в таких условиях будет весьма актуален.

Многоскоростные мотоблоки «НЕВА» помогут избежать непредвиденных ситуаций, которые могут возникнуть в ходе осуществления агротехнических и хозяйственных операций. Работая на данных изделиях, пользователь быстро подберет для себя подходящую скорость и не будет зависеть от природно-климатических условий.

голоса

Рейтинг статьи

Особенности редуктора

Благодаря увеличенному количеству передач пользователь может выбрать подходящую скорость для выполнения любой сельскохозяйственной операции. Редуктор для мотоблока обладает повышенным передаточным отношением, что позволяет увеличить возможности агрегата, используя меньшую мощность.

Редуктор мотоблока Нева снабжен герметиком из силикона, обеспечивающим усиленное покрытие корпуса. Особенностью устройства редуктора мотоблока Нева является то, что на его наружную часть корпуса монтированы составляющие, необходимые для изменения передач.

Редуктор МультиАгро — механический, шестеренчатый, цепной, имеет обтекаемую форму, снижающую сопротивление в процессе вспашки почвы. Уровень масла в редукторе обеспечивает успешную работу агрегата и предохраняет двигатель от преждевременного износа.

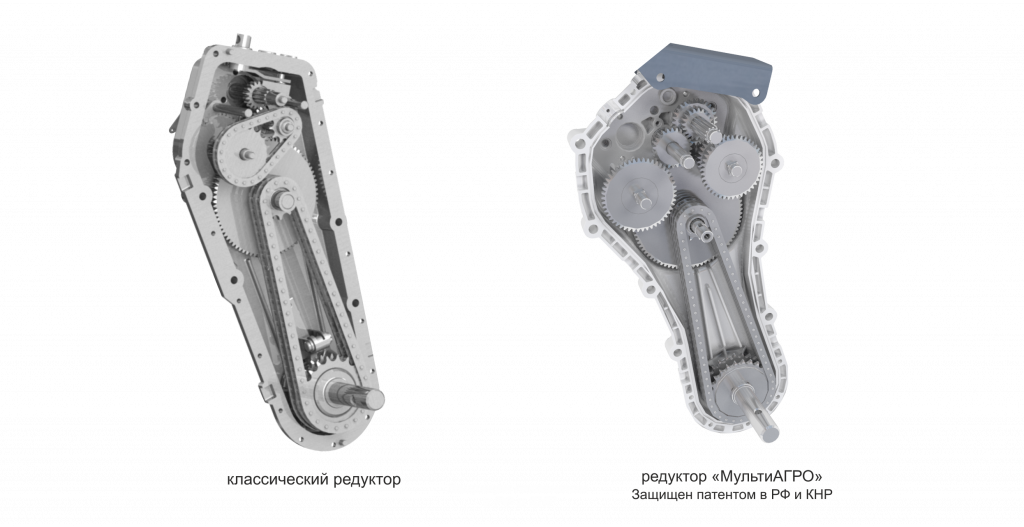

Схема в разрезе классического редуктора и МультиАгро показывает основные отличия устройства редукторов.

На сегодняшний день МультиАгро выпускается в трех модификациях для разных моделей мотоблоков Нева:

• МБ-1 МультиАгро – (3+1) x2 передач, без разблокировки полуосей;
• МБ-2 МультиАгро – (3+1) x2 передач, с разблокировкой правой и левой полуосей;
• МБ-2 МультиАгро – (4+2) x2 передач, с разблокировкой правой и левой полуосей.

Прежде чем заливать топливо, необходимо ознакомиться с правилами обращения с редуктором. Пользователь обязан ориентироваться в цене и качестве жидкости, чтобы справиться с заменой масла в редукторе мотоблока Нева.

Необходимо обратить внимание на степень вязкости материала и специальные присадки. Редуктор Мульти Агро заправляют трансмиссионными маслами ZIC 10w40 стандарта API-SM/CF

Следует изучить технические данные смазочного материала Super T-3 85W-90 перед тем, как заливать его в редуктор.

Редуктор МультиАгро и классический. Сравнение

На базе редуктора МультиАгро с 2017 года выпускаются модели мотоблоков Нева МБ-1, МБ-2 и МБ-23. Таким образом модельный ряд можно разделить на 2 класса: с классическим и МультиАгро редуктором. Сравнение по основным параметрам приведено в таблице ниже.

В чем же редуктор МультиАгро выигрывает против обычного:

• Увеличенное количество передач при движении вперед. Это позволяет подобрать наиболее подходящую скорость для конкретной работы и увеличить производительность.
• Коробка переключения передач вынесена на рулевую колонку, тогда как классический вариант предусматривает только прямое переключение рычагом, установленным непосредственно на самом редукторе.
• Руль имеет более эргономичную форму, благодаря чему уменьшается нагрузка на спину и руки (основываясь на отзывах владельцев многоскоростных моделей).
• При работе рулевая колонка может поворачиваться на 30 градусов влево либо вправо. Это позволяет оператору при работе идти за машиной сбоку, обходя вспаханную полосу земли.
• В моделях МБ-2 и МБ-23 доступна разблокировка как левого, так и правого колес, тогда как на мотокультиваторах с обычным редуктором разблокируется только левое колесо. Данная функция позволяет пользователю с легкостью управлять машиной и маневрировать при езде с телегой.

Двигатель ДМ-1-01 и его модификации

Мотоблок Нева оснащен экономичным двигателем мощностью 6 л. с. Используется рабочее топливо: бензин марок АИ-80, АИ-92 согласно ТУ-38.001165-2003. Карбюратор оборудован воздушным фильтром, позволяющим проводить облегченный запуск при низких температурах. Автоматический декомпрессор снижает усилие при запуске. Стабильную работу обеспечивает бесконтактное электронное зажигание.

Двигатель состоит из деталей:

• кривошипно-шатунного механизма;
• системы газораспределения;
• топливного механизма;
• подвода воздуха и устранения обработанных газов.

Зажигание мотоблока необходимо для обеспечения бесперебойного искрообразования в свече.

Перед началом работы проводят расконсервацию двигателя. Топливный бак заполняют бензином в количестве 2 л, осуществляют запуск холодного (непрогретого) мотора.

Некоторые пользователи не знают, как увеличить скорость оборотов коленчатого вала. Чрезмерная нагрузка без прогрева двигателя приводит к быстрому износу пар поршневой группы и, как следствие, вызывает их заклинивание.
