Плуг для мотоблока своими руками чертежи и схемы

Какие бывают подставки

Подставка для чтения книг а может быть стальной, древесной, картонной. Сделать такое комфортабельное приспособление есть вариант и на дому. Стальные подставки более комфортные, они просто выдерживают вес книги и необходимость постоянного складывания и раскладывания приспособления.

Самые обыденные подставки состоят из пластмассовой части, на которую помещается книга как еще его именуют тетрадь, стального регулятора высоты и стальных же закрепителей, которые задерживают книгу в подходящем положении и предупреждают переворачивание страниц. Настольнаяподставкадля книг желательна устойчивой и создавать верный наклон учебника.

Современные подставки имеют разные формы и дизайн, но единственное, что остается неизменным, — их функциональная составляющая. Размещение учебников в вертикальном положении способствует правильному положению хрусталика, что предутверждает его деформацию и сохраняет зрение даже при усиленных нагрузках нам на глаза.

Двухкорпусный плуг

Данный вид более эффективен для пахоты больших участков земли. Для изготовления необходима прочная стальная рама, сделанная из круглого или прямоугольного профиля, толщиной не менее двух миллиметров. Размер рамы зависит от количества необходимых рабочих деталей и управляющего элемента. В рабочем корпусе лемех обязательно располагают снизу, поскольку его роль – передвигать к отвалу пласт земли. Отвал же переворачивает почву, разрезает и сдвигает, образуя борозду.

Стойка необходима для крепления к раме рабочих инструментов и удержания ножа. В ней делают несколько регулируемых отверстий, которые позволят менять глубину пахоты. Обычно стойку сваривают из металлической пластины, толщиной не менее сантиметра, а к раме крепят при помощи болтов.

Рама со всеми рабочими инструментами крепится к мини-трактору или мотоблоку самодельным дышлом или сцепным устройством. Дышло обязательно должно иметь ручку, и иметь прямую или V-образную форму. Второй вариант формы более эффективен, поскольку делает плуг намного устойчивее. Также для большей устойчивости и прямолинейности движения можно установить полевые колеса. Крепятся они к раме при помощи регулируемого кронштейна.

Заточка

Опытные садоводы понимают, что время от времени следует проводить заточку плоскореза для мотоблока.

Вначале заточка проходит на станке, а после с помощью напильника или бруска. Делают ее только с внешней стороны, а с внутренней снимают заусенцы.

Мнение эксперта Куликов Владимир Сергеевич

Если плоскорез был куплен, а не сделан самостоятельно, то станок не требуется. Оригинальный плоскорез нуждается только в подтачивании время от времени.

Плоскорез, который был создан самостоятельно, можно использовать для тяжелого и легкого мотоблока. Он подходит для агрегатов бренда Нева, других машин зарубежного и отечественного производства. Главное, соблюдать определенные правила при создании и использования плоскорезов.

• Как выбрать лучшую картофелекопалку для мотоблока: их типы, особенности эксплуатации, рейтинг и обзор 5 популярных моделей, их плюсы и минусы, полезные советы и рекомендации
• Обзор навесного оборудования для культиватора: основные виды и область их применения, что из них совместимо, а что нет

Регулировка плуга на мотоблоке

Регулировка плуга на мотоблоке должна проводиться с максимальным соблюдением правил, ведь от нее прямо зависит качество вспашки. Она осуществляется следующими этапами.

Сначала колеса мотоблока ставятся на специально для этого подготовленные подставки и проводится его балансировка. Высота этих подставок прямо определяет глубину вспахивания (высота подставок для вспахивания мерзлого грунта должна быть не более 20-25см, для весеннего грунта – 15-20 см).

После этого регулировочными болтами выставляется угол наклона плуга так, чтобы его «пятка» была расположена параллельно поверхности земли.

После закрепления плуга, мотоблок снимают с подставок и ставят на грунт. Руль его выставляют таким образом, чтобы ручки управления находились на высоте пояса пахаря.

Последний этап регулировки плуга состоит в оценке правильности его настройки. Для этого проводят контрольную вспашку в виде двух – трех борозд с измерением глубины среза и качества отвала грунта, а также расстояния между бороздами. В случае, если расстояние между бороздами превышает 10 см, или они перекрывают друг-друга, регулировку требуется выполнять повторно.

Распространенные модели

Существует большой выбор чизельного оборудования, одни модели стали более популярными, другие — менее. Самыми распространенными являются плуги, выпускаемые компанией Алмаз. Продукцию данного производителя стоит рассмотреть более внимательно и ознакомиться с наиболее продаваемыми моделями.

Самый популярный — аппарат под названием Алмаз 4,5. Эта модель выпускается с 2010 года и является наиболее востребованной. Вес устройства достигает 1640 кг. Ширина плуга — 4,5 м, а длина — 2,83 м. В высоту аппарат около 2 м. За час работы данное устройство способно обработать 3,5 га земли. Глубина рыхления составляет 45 см.

На втором месте по популярности идет модель Алмаз 2,5, которая выпускается с 2010 года. Эта модель в 2 раза легче выше описанной. В ширину всего 2,5 м, а длина и высота такие же, как и у Алмаза 4,5. Обрабатывает устройство за 60 минут 8 тыс. м.

Преимущество этого культиватора в том, что он подходит тракторам МТЗ-82, которые распространены в сельском хозяйстве.

Еще одна модель-тяжеловес, которая выпускается с 2011 года, носит название Алмаз 6. Такой агрегат предназначен для обработки больших участков земли, т.к. габариты устройства достаточно большие. Например, вес — 6000 кг, ширина плуга — 6,1 м, а длина — 8,3 м. В высоту аппарат достигает 1,6 м. За час можно обработать площадь в 4 га земли. Подходит Алмаз 6 исключительно тракторам с большой мощностью.

На российском рынке популярностью пользуются устройства зарубежных производителей. Но отечественное устройство ничем не отличается по качеству от европейских аналогов данной техники.

Самодельный культиватор к трактору.

Привет всем. Придлагаю обсудить тему на щот культиватора к тракторам ЮМЗ,Т-25,Т-40,МТЗ))на днях буду работать своим сфоткаю закину фотки он у меня самодельный)))Кидайте фото будем улудшать доделовать))Век жыви век учись. п

Поддерживаю,хорошая тема. Тем более у культиваторов хватает слабых мест для доработки,или переделки.

Здраствуйте, вот фото культиватора для Т-25 ширина 1,9 на 8 лап. Файлы:img_16451.jpgimg_16461.jpgimg_16441.jpg

Наверное больше ни у кого нет культиваторов!

Борона можно снять и настроить культиватор на любой вид междурядки. Хотелось бы увидеть фото опорных колёс, кто как придумал, хочу свои переделать. Тема отличная нужно такую же по севалкам

Файлы:

Наверное больше ни у кого нет культиваторов!

Здраствуй поначалу я сделал жосткое крепления культиваторных лаб к корпусу как на фото внизу но через год експлуатации пришлось переделывать по причине того что начало вырывать глыбы при более глубоком рыхлении а бороны не могли их разбить у меня чёрнозём очень тяжолый.Поставил пружиный механизм от зерновой сеялки, при транспортировке бороны забрасываю на раму и не болтаются, требуемая глубина рыхления регулируется изминением длины стойки от рамы до колеса. Колёса сделаны из газоаого балона.

Виды плугов

Многие современные сельские хозяйства в своей деятельности используют различное оборудование для обработки почвы. По способу агрегирования это оборудование можно условно разделить:

• Плуг прицепного действия, который приводится в движение с помощью механизированных средств на колёсах. В настоящее время применяется не очень часто, потому что в основном вся современная сельскохозяйственная техника оснащена системой навесного типа со встроенным гидроцилиндром. По мнению агрономов, после обработки почвы таким оборудованием, пашня получается более равномерной и гладкой. Но вот недостатком этого оборудования считается очень большой угол поворота, что препятствует его использованию совместно с навесным и полунавесным типом плугов.
• Плуг навесного типа способен подниматься только при использовании технической навески. От мощности применяемого трактора полностью зависит необходимое количество корпусов оборудования. К преимуществам такого типа относятся сравнительно небольшой вес всей конструкции и, её мобильность (малый радиус поворота). А вот неспособность одним техническим средством работать с многокорпусным плугом считается недостатком такого оборудования.
• Полунавесной плуг приводится в рабочее положение при помощи транспортных колёс и навесного оборудования трактора. Основным преимуществом применения такого принципа считается большая площадь единовременной вспашки, что достигается совместным использованием многокорпусных плугов. Плохая манёвренность и большой радиус разворота можно отнести к недостаткам полунавесного оборудования.

Существует несколько конструкций плугов:

• Лемешные плуги — наиболее распространённые, использовались с давних времён и очень популярны сейчас.
• Дисковые конструкции — применяются в основном для вспашки тяжёлых земельных участков, а также переувлажненных или сухих почв.
• Ротационные системы — очень удобны для возделывания целины, более сложные по конструкции.
• Комбинированные плуги — сочетают в себе оба типа плугов (дисковые, лемешные).
• Чизельные конструкции — такие устройства не производят оборот пласта почвы. Применяются очень редко, особенно в индивидуальном хозяйстве.

Дисковый плуг: алгоритм действий

Дисковый плуг-окучник используется для подготовки ровных борозд под посадку овощей. Используя чертежи, можно проконтролировать ход сборки и избежать недочётов.

Изготовление дискового плуга выполняется за описанной схемой:

1. Опорный уголок как основа. Изготавливается из уголка с равными сторонами, его полки после охлаждения должны сходиться под углом 700;
2. Носок сваривается с уголком. Пятка сваривается с упорной планкой;
3. Щёчки закрепляются на опорном уголке петлями. Торцевыми сторонами щёчки при раскрытии не должны упираться друг в друга;
4. Поворотный механизм сваривается с упорным уголком под прямым углом.

В завершении нужно отрегулировать щёчки плуга. Они фиксируются тисками и настраиваются, пока не будут направлены в разные стороны.

Приступаем к изготовлению плуга

Плуг своими руками для минитрактора следует изготавливать из легированных сталей, чтобы обеспечить достаточную прочность конструкции, снизить хрупкость и повысить устойчивость к излому. Форма отвала изготавливается исходя из наличия необходимого инструмента и оборудования. Достичь высокой точности можно только на листогибочных станках.

Нижнюю часть отвала и режущую следует усилить металлической лентой толщиной 5 мм, чтобы увеличить прочность отвала. Её крепят на потайные заклепки или приваривают, а затем зачищают поверхность и затачивают. С обратной стороны приваривают держатель длиной не менее 40 см. В нем можно предусмотреть несколько отверстий под крепление, чтобы возделывать почву на различной глубине.

Для тяжелой конструкции плуга необходимо предусмотреть установку направляющего колеса со стороны режущих лопастей и вспомогательного с другой. Диаметр большего должен составлять не менее 200 мм, а меньшего в 2 раза меньше. Их расположение относительно осевой линии должно быть таким, чтобы обеспечить равновесие конструкции в рабочем режиме и снизить нагрузку на трактор. Большое ставится по ширине отвала, а маленькое на половину этого расстояния с противоположной стороны.

Надеемся наша статья помогла Вам понять как самостоятельно изготовить такое навесное приспособление для своего мини-трактора, как плуг.

Плуг для мотоблока своими руками чертежи

Исходя из опыта людей которые делали плуг для мотоблока своими руками и чертежи, то нужно сделать лемех плуга съемным, чтобы затачивать его перед пахотой.

Лучший материал для изготовления режущей части плуга для мотоблока- легированная сталь 9ХС, идущая на диски циркулярных пил.

Сгодится и сталь 45, которая доводится до твердости HRC 50-55 закалкой. Если к вас есть только рядовая сталь, например углеродистая Ст.5, не подлежащая термической обработке, то ее тоже можно приспособить для резки пласта земли, отбив режущую кромку холодного лемеха на наковальне, и затем наточив ее.

Отвал для плуга мотоблока

Способ изготовления отвала №1. Рабочей поверхности отвала должна быть придана цилиндроидальная форма. Если есть листогибочные вальцы, то придать заготовке требуемую форму нетрудно.

Чтобы этого добиться, заготовку отвала, вырезанную газовой или электросваркой (либо ножницами) из стального листа толщиной 3-4 мм, подают на вальцы под углом 20°-23°, выгибают её, а затем молотком придают требуемую форму по шаблону.

Чертеж отвала плуга из листа стали 3 мм

Способ №2. Заготовкой для отвала может быть стальная труба с диаметром 550-600 мм и с толщиной стенки 4-5 мм. Вначале из плотного картона изготавливают шаблон отвала, затем шаблон прикладывается к трубе так, чтобы нижняя образующая шаблона отвала составляла с образующей цилиндрической трубы угол 20-23°.

Контур отвала рисуется мелом, затем он вырезается газовой сваркой и обрабатывается наждаком. Если необходимо, то форму отвала доводят молотком по имеющемуся шаблону.

Форма отвала плуга из трубы с диаметром 550-600 мм и с толщиной стенки 4-5 мм

Способ №3. Самым трудоемким способом получения отвала является помещение его заготовки в горн для нагрева (или нагрев ее другим способом). Затем заготовку гнут по матрице, в качестве которой можно брать отвал от другого плуга.

Материалом корпуса плуга служит стальной лист марки Ст.3-Ст.10 с толщиной 3 мм.

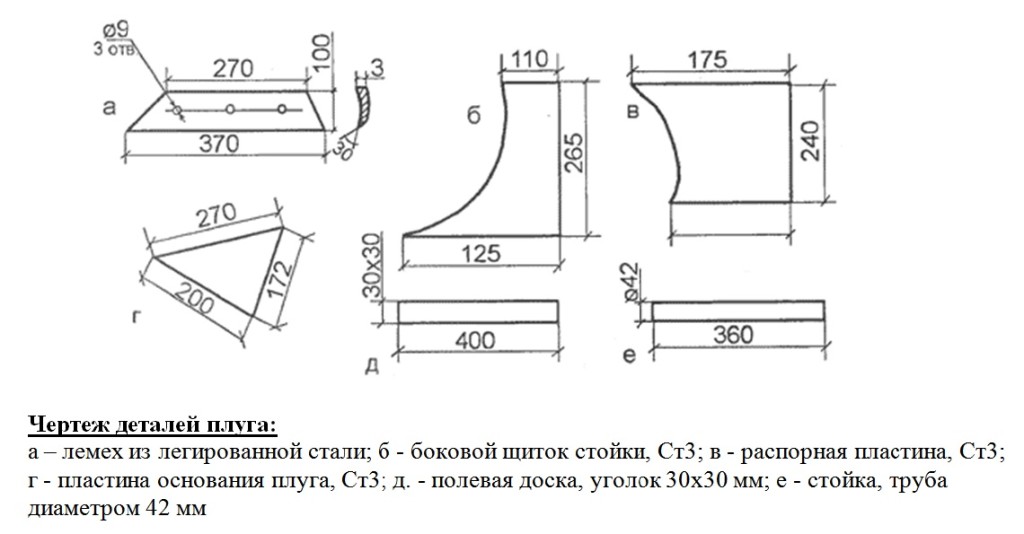

Чертеж деталей плуга:

• а – лемех из легированной стали;
• б — боковой щиток стойки, Ст3;
• в — распорная пластина, Ст3;
• г — пластина основания плуга, Ст3;
• д — полевая доска, уголок 30х30 мм;
• е — стойка, труба диаметром 42 мм

Рекомендуем вначале выполнить части плуга из плотного картона и соединить их между собой склеиванием с выдерживанием соответствующих углов. Так, значения угла альфа на разных частях корпуса плуга составят от 25° до 130°, значения угла гамма — от 42° до 50°. Если самодельная модель плуга из картона устроила вас по всем параметрам, смело начинайте работу с металлом.

Когда стальные части плуга будут сделаны, то для сборки его корпуса будет нужен вспомогательный лист стали толщиной 2-3 мм с размерами 500х500 мм, а также потребуется сварочный аппарат. На вспомогательном листе с отступом от краев 40 мм откладывается угол γ0.

Сборка плуга

• 1 — лемех;
• 2 — боковой щиток стойки;
• 3 – вспомогательный лист 2-3 мм

С использованием клиньев с углом α0=25° на вспомогательный лист устанавливается лемех и приваривается к листу точечно с двух сторон.

С лемехом стыкуется боковой щиток стойки в вертикальном положении так, чтобы его край заходил за край лемеха на 5-8 мм, при этом поднят боковой щиток должен быть выше, чем лезвие лемеха (то есть выше вспомогательного листа) на 6-10 мм, чтобы не мешать лемеху подрезать землю. Щиток также слегка приваривается к лемеху и к вспомогательному листу.

Затем к лемеху максимально плотно и без зазора прикладывается отвал, чтобы их поверхности были одним целым. Угол между верхним обрезом отвала и лезвием лемеха равен (γmax − γ0) = 6-8°.

Крепление лемеха плуга

1. — лемех;
2. — винт с потайной головкой М8;
3. — отвал;
4. — пластина основания;
5. — уголок 30х30х90 мм;
6. — гайка М8

Если обнаруживается, что углы и/или поверхности не соответствуют, то отвал дорабатывается молотком. После подгонки отвала к лемеху он сзади прихватывается сваркой как к лемеху, так и к боковому щитку. Затем боковой щиток сваривается с распорной планкой и пластиной основания, к последней сваркой прихватываются упорные уголки для лемеха.

Плуг еще раз подвергается осмотру и сваривается капитально, при этом вспомогательный лист, используемый для сборки плуга, отделяется от его корпуса зубилом или «болгаркой» с отрезным диском. Упорные уголки лемеха капитально привариваются к пластине основания. Затем все сварные швы зачищаются, а поверхности отвала и лемеха обрабатываются шлифшкуркой.

Виды плугов для мотоблока

Благодаря мотоблоку могут выполняться разные работы на земельном участке: покос травы, вспахивание земли, выкапывание и посадка картофеля, посев различных культур и т. п. Для каждой работы предназначен специальный дополнительный «гаджет». При необходимости выполнения вспахивания земли возникает вопрос от том, купить инструмент заводского производства или сделать мотоплуг своими руками.

«Лопаты для мотоблоков» бывают нескольких видов, каждый из которых имеет специфическую конструкцию. Плуг можно даже сделать из газового баллона. В основном распространены такие виды плугов для вспахивания земли:

• роторные;
• однокорпусные (плуг Зыкова);
• поворотные.

Однокорпусные конструкции

Такие агрегаты имеют самую простую конфигурацию среди их «коллег». Подобные плуги оборудованы только одним лемехом, а использовать их можно исключительно на лёгких грунтах садовых участков. Для того чтобы вспахивать твёрдые почвы, эти плуги не подойдут, так как могут сломаться, а нужны будут более мощные конструкции.

Двухкорпусные ковши состоят из двух рам, каждая из которых имеет свой лемех. Предназначены для вспахивания более твёрдых грунтов, включая первичное вспахивание земли. При работе подобным агрегатом, кроме вспашки, грунт боронуется. Это обеспечивает очень хорошее качество обработки почвы.

Роторные аппараты

Такие конструкции существенно отличаются от своих «собратьев». Они оборудованы набором изогнутых лемехов. Эти детали размещены на оси, которая движется за счёт вращения колёс агрегата. А соединены валом. Земля при этом вспахивается на 25−30 сантиметров, что не является трудоёмким процессом.

Подобный аппарат позволяет вспахивать землю, меняя направление действия, что очень важно для участков с наиболее сложной проходимостью и твёрдой землёй. Роторные плуги предназначены для обработки почвы с наличием корней растений и других усложняющих процесс вспахивания предметов

Такие конструкции применяют вмести с тяжёлыми и средней тяжести мотоблоками.

Также плуги можно разделить ещё на два подвида: отвальные и безотвальные. Первые позволяют вспахивать землю, переворачивать её и разрыхлять. Безотвальные плуги предназначены для твёрдой почвы в засушливых регионах с ветреной погодой.

Культиваторы для минитрактора

Культиватор на минитрактор – незаменимый агрегат для каждого землевладельца. Это приспособление предназначено для обработки поверхности грунта без нарушения его верхнего плодородного слоя. Практика показывает, что без применения этого оборудования сложно рассчитывать на хороший урожай. Однако далеко не каждому фермеру по карману приобретение культиватора. В таком случае на помощь придет самостоятельное изготовление агрегата. При условии соблюдения всех правил сборки, землевладелец получает возможность собрать эффективный самодельный культиватор, который практически ничем не будет уступать своим заводским аналогам.

Плуг односторонний

Наиболее простой для изготовления вариант. Одностороннее устройство можно сделать как цельным, в виде единого корпуса, так и разборным. Разборный вариант удобен тем, что позволяет снимать лемех для заточки. Лемех можно заменить диском от циркулярной плиты. Отвал обычно делают двумя способами. Первый из них требует использования отреза трубы, толщиной около пяти миллиметров и диаметром в пятьдесят сантиметров.

Из отреза вырезают заготовку, и с помощью угловой машинки для шлифования доводят до нужных размеров. Второй способ изготовления отвала предусматривает наличие стального листа, толщиной в четыре миллиметра, или баллона с той же толщиной стенки, но сечением около 50 см. При помощи сварочного аппарата или ножниц по металлу вырезается форма, и выгибается в виде цилиндра. Если есть отклонения от требуемых размеров, можно использовать молоток для доработки.

Любые чертежи предусматривают шесть составляющих элементов:

• Металлический диск или лемех,
• Основа,
• Пластина распорная,
• Щиток боковой,
• Отрез трубы для щитка,
• Полевая рабочая доска.

Устанавливается лемех обычно при помощи листа из металла и нескольких клиньев, скошенных под углом в двадцать пять градусов. Крепят путем двухточечной сварки, и ею же соединяют стойку и щиток боковой. Желательно сделать щиток выше нижнего краешка лемеха на сантиметр, края же щитка должны перекрывать краешек лезвия на пять или шесть миллиметров.

Лемех с отвалом скрепляют сваркой так, чтобы они были единым целым, без зазоров и неровностей. Образовавшийся между ними угол не должен превышать семи градусов. На боковую стойку крепят сваренные лемех и отвал, а саму стойку приваривают сначала к основанию, а затем к пластине распорной. В завершении углы лемеха приваривают к основанию. Все следы от сварки и швы зачищаются, а отвал с лемехом шлифуются.

Что такое чизельная обработка почвы

Под словом «чизель» понимается любой прицепной сельскохозяйственный агрегат, используемый для глубокого рыхления почвы без ее переворачивания (оборота пласта). Поэтому рассматриваемое здесь орудие иначе можно было бы назвать глубокорыхлитель. К плюсам такой обработки относят:

1. Улучшение водно-воздушного баланса.
2. Сокращение сроков подготовки почвы.
3. Возможность замедлить процесс ее эрозии и повысить всхожесть семян.

К ее достоинствам следует отнести и облегчение труда сельского механизатора, которому не приходится своими руками заниматься очисткой плуга. При таком способе обработки даже сырая земля к его рабочим плоскостям практически не прилипает.

Чизельный плуг

Для чего используют чизельные плуги

Назначение чизельного плуга определяется его универсальностью, то есть возможностью одновременно с рыхлением почвы выполнять следующие полезные операции:

• подрезание сорняков;
• разделка дернины и закладка минеральных удобрений;
• лущение стерни и многое другое.

Еще одно преимущество агрегатов этого класса состоит в том, что при их использовании не образуется жесткая плужная подошва, что благоприятно сказывается на качестве пропашных земель. Чизельная обработка почвы имеет одну особенность, согласно которой остатки сорняков не заделываются (как это обычно происходит при вспашке почвы), а перемешиваются с основным пахотным слоем, превращаясь в мульчу. Благодаря этому верхняя часть почвы не оголяется, к тому же в ней хорошо сохраняется влага. Рассмотренные достоинства свидетельствуют о том, что чизельный плуг – это замечательное изобретение, существенно повышающее эффективность вспашки.

Описание работ по сборке

Чертеж простого плуга для минитрактора и мотоблока.

Основным несущим элементом рассматриваемого оборудования является рама, на которую крепятся остальные составляющие. Она изготавливается из металлического профиля круглого или прямоугольного сечения толщиной 2-3 мм. На рамную часть крепятся рабочие корпуса и вспомогательные элементы плуга. Форма рамы соответствует количеству рабочих инструментов плуга и выбранным управляющим элементам.

Геометрические особенности плуга

Схема лемеха плуга.

На представленном чертеже показано устройство лемешно-отвального корпуса плуга. Лемех (I) является самой нижней частью, производящей врезание в почву. Пласт земли двигается к отвалу (IV), который переворачивает, крошит и сдвигает грунт в борозду. Полевая доска (II) служит направляющей для движения плуга и не позволяет смещаться в сторону необработанной пашни. Стойка (III) крепит рабочий инструмент на несущей раме и жестко удерживает нож в рабочем состоянии. Лемех состоит из носка, лезвия и пятки (1, 2, 3), которые обеспечивают успешное проникновение в грунт. Верхний, бороздной и полевой обрезы (6, 4, совместно с крылом (5) и грудью отвала (7) благодаря своим геометрическим параметрам обеспечивают правильное перемещение и рыхление пласта. Конструкция плуга с двумя корпусами выполняют оптимальную вспашку небольших земельных участков на минитракторах. В интернете можно найти множество видео, описывающих работу таких устройств.

Крепление стойки плуга

Стойка исполняется с регулировочными отверстиями для настройки необходимой глубины вспашки. Она выполняется из металлической пластины толщиной 8-12 мм для придания достаточной жесткости при сопротивлении высоким нагрузкам при работе. Стойка крепится на раме болтами, угол наклона корпуса должен обеспечивать нормальное вхождение режущей кромки лемеха в почву.

Изготовление дышла и крепление колеса

Соединение основных узлов плуга.

Рама крепится к минитрактору с помощью стандартного сцепного пальцевого устройства или самодельного дышла. Первые можно взять со старого изношенного оборудования и приварить к передней части несущей конструкции, вторые изготавливаются своими руками в виде дышла с ручкой (примеры можно посмотреть на разнообразных видео в интернете). Различают прямое и V-образное дышло, причем второе более предпочтительное. Оно гасит боковые колебания плуга и обеспечивает прямолинейное движение.

Одной их дополнительных и управляющих деталей самодельного земельного орудия является полевое колесо. Оно служит для обеспечения легкости хода и предотвращения погружения рабочего инструмента в почву. Данные задачи может выполнять одно колесо, но на продвинутых конструкциях разделяют эти функции на два элемента. Полевое колесо крепится к раме на регулируемый кронштейн для обеспечения требуемых настроек плуга.

Крепление и изготовление рабочего органа плуга

Для изготовления основного рабочего инструмента плуга своими руками нужно сделать лемех и отвал. Корпус плуга необходимо производить из легированной стали с улучшенными прочностными характеристиками. В советские времена методические центры сельскохозяйственного машиностроения советовали усиливать корпуса плугов накладками из рессорной стали при обработке иссушенных и целинных земель. Хорошей заготовкой для производства режущей части является использованный диск для циркулярной пилы, материал которого обладает повышенными показателями прочности и жесткости. Лемех имеет форму клина с рабочим углом 40-42º. Лемех рекомендуется крепить к отвалу на болтах или заклепках для возможности снятия и регулярной заточки.

Монтаж отвала

Отвал изготавливается из металлического листа толщиной 3-4 мм с последующим изгибанием газовой сваркой или на вальцевом станке. Более просто сделать самодельный отвал из трубы диаметром 500-600 мм. Сначала делается чертеж-шаблон, затем он накладывается на заготовку, отрезается газовым резаком и обрабатывается на наждаке. Отвал жестко монтируется к стойке плуга при помощи сварки.

Регулировка оборудования для минитрактора производится на ровной площадке с твердым покрытием. Полевое колесо устанавливается на подставку, выверенную под глубину вспахивания. Лемех опускается до упора с опорной плоскостью, причем пятка должна быть параллельна поверхности земли. Стойка закрепляется в выбранном положении и оснастка готова к использованию. Чтобы проверить правильность настройки плуга, нужно сделать контрольную вспашку.

Подробнее сборка плуга показана на видео:

Приступаем к изготовлению

Вы должны понимать, что в условиях обычной мастерской необходимо будет применить обычные тиски и наковальню. Первым делом следует вырезать металлический лист толщиной от 3 мм, а затем поэтапно загнуть его. Делайте это с высокой точностью, т. к. любые ошибки повлекут за собой неспособность полноценно обрабатывать грунт. Для упрощения задачи достаточно применить готовый отрезок металлической трубы или баллона, вырезав по шаблону требуемый кусок.

В таком случае необходимо усилить нижнюю часть отвала лентой из металла толщиной 5 мм, что позволит повысить её прочность. Такой элемент фиксируют на потайных заклёпках или приваривают, защищая поверхность и затачивая её. На обратной стороне приваривается держатель длиной от 40 см. В нём можно проделать несколько отдельных отверстий под крепление, что позволит свободно обрабатывать почву на разной глубине.

При изготовлении корпуса необходимо применить прочную стальную трубу с сечением прямоугольного типа и диаметром от 3 мм. Оптимальная длина корпуса варьируется в пределах 0,4−1 м и определяется количеством навесных деталей, которые будут установлены на плуг. На один конец трубы следует установить фланец, который станет креплением для каркаса. На противоположной стороне фиксируют рабочую часть плуга, используя болты.

Их размещают относительно осевой линии таким образом

Плуг для минитрактора — это один из самых незаменимых приборов, который должен быть в инвентаре каждого дачника или огородника

Заниматься земледелием без такого важного приспособления очень проблематично. К тому же его необязательно покупать, т

к. особые сложности в самостоятельном изготовлении практически отсутствуют. Достаточно найти схемы и чертежи, а затем приступить к выполнению пошаговой инструкции. В таком случае вы сможете сделать высокоэффективный инструмент за короткое время.

Плуг для минитрактора своими руками — чертежи, сборка от сцепки до отвала

Тем более различных металлических деталей, валяющихся в старых гаражах в нашей сельской местности достаточно. Мы предлагаем нашим читателем одну самодельных моделей, которая получила множество положительных отзывов в сети.

Предлагаем ознакомиться Поилки для кроликов зимой своими руками

Самодельный плуг для минитрактора, чертежи к нему, размеры и описание конструкции можно найти в этой статье.

Рассматриваемый самодельный плуг для минитрактора можно собрать за несколько свободных вечеров. А комплектуют его из старых металлических труб, пластин, уголков. Для работы понадобится:

1. Сварочный аппарат;
2. Ножницы по металлу;
3. Металлическая прямоугольная труба размерами 52х40х7 мм;
4. Металлическая полудюймовая труба, можно взять старую от системы отопления.
5. Болты М10;
6. Лист гетинакса в 25 мм;
7. Колеса от детского велосипеда.
8. Немного терпения.

Применяют плуг с минитракторами менее 12 л.с. Использовать его можно как распашной культиватор-окучник, бороздокопатель, соху. Благодаря необычной и простой конструкции справится с работами качественно и на любой почве. Можно агрегатировать не только с минитрактором, но и с мотоболом, а при желание отсоединить тяги, присоединить гужи и использовать с лошадьми. Ниже представлен чертеж-схема конструкции.

Огородный самодельный плуг для минитрактора или мотоблока: 1 — ручка-рукоятка из трубы, 2 шт; 2 — рама-грядиль; 3 — фиксация стойки винтом М 10; 4 — плуг; 5- крепежная вилка шарнира к раме; 6- дышло из трубы; 7 — колесо; 8 — ступица-подшипник из капронового материала; 9 — рукояток из трубы; 10 — шарнирная ось из болта М 10; 11 — контргайка; 12 — колесная ось; 13 — дистанционная капроновая шайба; 14 — ручка для дышла; 15 -тройник.

За основание берется рама — гильдия, чертеж можно рассмотреть ниже. Сделать ее можно ее из куска металлической прямоугольной трубы с толстыми стенками 52х40х7 мм. Для опорного колеса делается вилка. Для этого две более широкие стенки с противоположных сторон срезают.

Сзади рамы тоже имеется отверстие, которое заваривают заклепкой. В заклепке просверливают круглое отверстие в 11 м. Предварительно на наклепку приваривают гайку М10.

Если решено соорудить отвал или плуг для мототехники, то без составления подробных и правильных чертежей не обойтись. Надежность и износостойкость самодельной детали во многом зависит от ее грамотно составленной схемы. Опираясь на богатый опыт профессионалов, которые регулярно изготавливают хорошие плуги для мотоблоков, рекомендуется сделать лемех таким образом, чтобы его можно было беспроблемно и быстро снять. С такой функцией заточка этой детали существенно упростится, и к ней можно будет смело прибегать до начала вспашки земли на участке.

Для изготовления режущей составляющей плуга лучше всего подходит легированная сталь 9XC. Из материала изготавливают в основном диски, предназначенные для простых ручных пил. Можно использовать сталь с маркировкой 45, которая в процессе закалки была доведена до оптимального уровня твердости. Если в запасе имеется только простая сталь, к примеру, углеродистая, которую нельзя подвергать термообработке, то, удалив режущую кромочную деталь (используя наковальню), а затем сточив ее, можно будет смело использовать сталь для работы с почвой.

При самостоятельном составлении чертежа будущего плуга рекомендуется опираться на точные схемы. Конструкция, изготовленная своими руками, будет собираться из составляющих:

• металлической трубы, которая выполнять функцию несущей части;
• колес, необходимых для перемещения конструкции по почве;
• рабочей режущей части с лопастями или без них (можно фиксировать режущие элементы старых устройств);
• механизма крепления к самому мотоблоку.

1. Плоскость полозка боковая.
2. Нижняя горизонтальная.
3. Передняя отвальная.

Типичная схема простейшего самодельного плуга складывается из:

1. Двух ручек, выполненных из стальной трубы.
2. Рамы.
3. Фиксатора стойки с винтом типоразмера М10 или М8.
4. Крепежной вилки для шарнира рамы.
5. Дышла.
6. Подшипника.
7. Перемычки между рукоятями.
8. Шарнирного вала.
9. Контргайки.
10. Регулировочной шайбы.
11. Рукояти для дышла.
12. Тройника.

В зависимости от типа и предназначения инвентаря в этот список могут входить и другие элементы.
