Назначение и разновидности
Грунтозацепы предназначены для увеличения веса мотоблочного агрегата и улучшения контакта техники с землей, особенно на участках с чересчур влажной и/или сыпучей почвой. Они представляют собой конструкцию с шипами, которую одевают на ось вместо/поверх пневматических колес с мягкими шинами.
На современном рынке можно найти несколько конфигураций грунтозацепных устройств. Различают универсальные и специальные грунтозацепы. Первые могут использоваться на любом мотоблочном аппарате, главное, правильно подобрать размер. Вторые же сделаны под какую-то определенную марку (модель) агрегата.
Если брать место производства, то изделия можно разделить на самодельные и заводские.
По конструкционным особенностям грунтозацепные приспособления подразделяются на требующие демонтажа колес с пневматическими шинами и надевающиеся поверх шин. Первый тип требует фиксации на колесной оси.
Применение грунтозацепов позволяет:
- лучше обрабатывать почвенный слой;
- улучшить проходимость как самого мотоблочного агрегата, так и присоединенного прицепа с грузом;
- повысить устойчивость техники вследствие увеличения ее веса;
- навешивать и другое дополнительное оборудование.
Разновидности грунтозацепов для мотоблоков
Современный рынок пересыщен как самими мотоблоками, так и навесками для них. Не исключение этому и грунтозацепы.
Мотоблочные грунтозацепы классифицируются по таким признакам:
применению:
- универсальные – подходят к любой модификации мотоблоков и различаются по размерным характеристика;
- специальные – их размеры (диаметр и ширина) адаптированы под конкретную модель культиватора;
происхождению:
- заводские;
- самодельные.
Кроме того, конструктивно грунтозацепы разделяются на те, которые:
- для инсталляции требуют съема основного колеса. Такие грунтозацепы крепят на оси культиватора специальными зажимами. Выглядят как полноценные железные колеса для мотоблока;
- надеваются со внешней стороны шины и не нуждаются в присоединении к оси мотоблока.
Грунтозацепы к мотоблоку своими руками
В современной практике нет необходимости приобретать такие версии конструктивных элементов, так как присутствует возможность сделать все необходимое самостоятельно. Как правило, для этого потребуются определенные материалы, а также некоторый вспомогательный инструмент для изготовления соответствующих механизмов. В данном случае порядок действий при изготовлении специальных самодельных грунтозацепов выглядит следующим образом:
- Прежде всего, потребуется найти соответствующую схему выполнения, либо изготовить ее самостоятельно с учетом доступного варианта сборки.
- Следующим этапом потребуется подготовить все необходимое для совершения обустройства навесного оборудования на мотокультиватор.
- Далее предстоит правильно рассчитать все размеры предстоящего к выполнению самодельного грунтозацепа на культиватор.
- Дополнительно предстоит определиться с вариантом сцепки самодельного приспособления и механизированной техники.
- Впоследствии согласно подготовленной схеме осуществляется изготовление необходимого изделия для вспашки грунта.
- Здесь отдельно производится удерживающая рама, а кроме того само устройство для окультуривания почвы на земельном участке.
- Впоследствии осуществляется изготовление соответствующего механизма для произведения сцепки с присутствующим на мотоблоке креплением.
- Далее выполняется полноценная сборка всего механизма из ранее выполненных отдельных конструктивных элементов и приспособлений.
- Отдельно здесь выполняется обустройства утяжеления, которое может быть выполнено с добавлением определенных по весу грузов.
- Также, при необходимости можно использовать специализированную раму, которая будет иметь необходимый вес и смещаемый центр тяжести.
- После того, как конструкция собрана, потребуется осуществить ее первоначальное сцепление с механизированным мотокультиватором.
- Дополнительно проводится пробный обкат произведенного оснащения, при этом, в случае необходимости осуществляется регулировка.
При производстве такого технического оснащения, основное в работе – это поиск или разработка схемы будущей версии грунтозацепа. Наличие в своем распоряжении необходимого чертежа позволят существенным образом сократить временные затраты, так как на схеме присутствует наглядный чертеж устройства, а кроме того указаны все необходимые размеры.
https://youtube.com/watch?v=MBuTNftRf-w
Следует понимать, что в каждом отдельном случае габариты конструкции высчитываются исходя из мощности установки, ее размера, а кроме того варианта сцепления. Иными словами, на мотоблок с незначительным весом и слабым мотором не рекомендуется устанавливать крупный грунтозацеп, так как подобное оснащение может быстро вывести основной механизм из строя из-за чрезмерной нагрузки.
Важно. На практике, для самостоятельного выполнения подобного оборудования для обработки почвы может использоваться любой крепкий металлический предмет, в том числе автомобильные диски, чей ресурс службы уже окончен

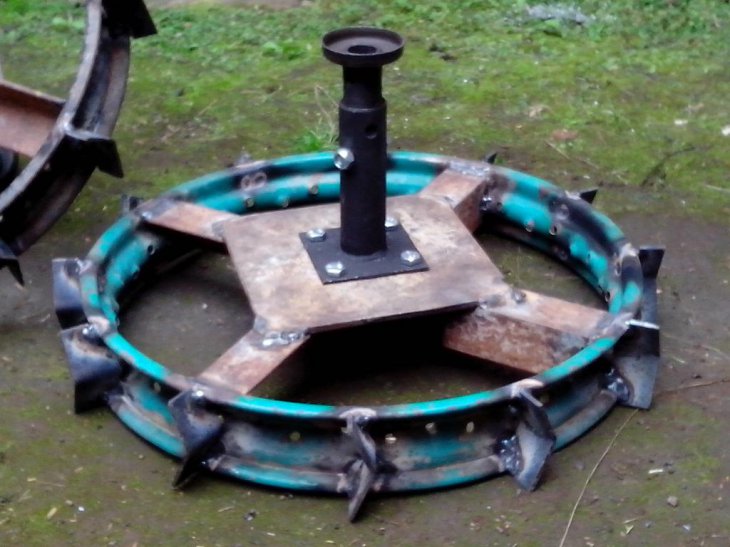

Из автомобильных дисков
В настоящее время обустройство навесного оборудования из этих элементов имеет достаточно широкое распространение. Подобная популярность обусловлена следующими характерными моментами:
- Все автомобильные диски имеют необходимую жесткость конструкции, а кроме того подходящий размер и массу.
- Такие приспособления легко найти (нередко старые приспособления хранятся в гаражах практически у всех владельцев автомобилей).
- Эти варианты конструктивных элементов достаточно легко поддаются обработке, так как изначально сделаны с оглядкой на возможный ремонт.
- Механизмы уже имеют необходимые для крепления разрезы и иные проемы на своей центральной плоскости.
- Данная разновидность приспособления отличается продолжительным ресурсом службы при правильной обработки поверхности.
В использовании дисков от колес автомобилей можно найти только плюсы, так как из них проще всего изготовить фрезерные грунтозацепы для навесного оборудования, которое впоследствии будет монтироваться на мотоблок. Здесь при работе только потребуется сделать необходимые надрезы болгаркой, после чего навесить устройства на специальную раму, которую предстоит подвергнуть сцепке с мотоблоком. Сама рама делается достаточно тяжелой для утяжеления конструкции.
Важно. После проведения работы по исполнению фрез из дисков, останется только правильно их заточить, чтобы впоследствии при обработке пашни не потребовалось дополнительное утяжеление
Для чего можно использовать грунтозацепы для мотоблока
Грунтозацепы помогают увеличить вес мотокультиватора, это способствует улучшенному контакту агрегата с почвой, что особенно важно при работе с влажным либо сыпучим грунтом. Уже из названия понятно, что такие зацепы предназначаются для идеального сцепления культиватора и грунта
Также часто с их помощью получают дополнительную тяговую силу, когда необходимо перевезти груз по грунтовой дороге
Уже из названия понятно, что такие зацепы предназначаются для идеального сцепления культиватора и грунта. Также часто с их помощью получают дополнительную тяговую силу, когда необходимо перевезти груз по грунтовой дороге.
Грунтозацепы увеличивают вес мотокультиватора, это способствует лучшему контакту с почвой
Существуют и другие функции, которые выполняют грунтозацепы:
- обеспечивают более качественную обработку грунта;
- способствуют увеличению массы мотоблока, за счет чего улучшается устойчивость, балансировка;
- упрощается движение работающего агрегата в гору.
За счет приспособлений спецтехника свободно передвигается по любой подстилающей поверхности, при этом на езду не влияют погодные условия.
Универсальными изделиями считаются приспособления, к которым приварены стрелообразные шипы.
Также рекомендуем почитать интересную статью про грунтозацепы для мотоблока в целом, в ней собрана вся необходимая информация, которая пригодится перед тем, как приступить к изготовлению зацепов грунта своими руками.
Функции грунтозацепов для мотоблока
Такого рода инвентарь представляет собой изделия в форме колес, оборудованных металлическим изогнутыми пластинами. Оборудование полностью изготовлено из прочных сплавов металла.
Грунтозацепы для мотоблоков «Нева» выполняют ряд важнейших функций. В первую очередь, они предназначены для улучшения сцепления агрегата с рыхлой почвой. Помимо этого, они также используются для решения других важных задач:
- Инвентарь предназначается для более качественной обработки тяжелой почвы;
- Оборудование утяжеляет мотоблок, что дает возможность использовать навесной инвентарь другого типа;
- Грунтозацеп эффективно удаляет сорняки с толстыми стеблями;
- Инвентарь позволяет мотоблоку с загруженным прицепом быстрее подниматься в гору.
Все это делает грунтозацепы для мотоблока «Нева» незаменимыми помощниками любого фермера. Несмотря на широкий функционал, инвентарь такого рода стоит недорого, что позволяет приобрести его каждому желающему.
Грунтозацепы на мотоблок своими руками: оптимальный вариант конструкции
Чтобы сделать более сложные аналоги заводским, грунтозацепы изготавливаются на основе стального листа или из автомобильных дисков. Точную конструкцию можно создать только по чертежу, который выполняют самостоятельно или берут уже готовый.
Для грунтозацепов в первом случае берется:
- 4 мм сталь – она послужит для дисков будущих колес;
- стальной лист 8 мм – для части, погружаемой в почву;
- электроинструменты – сварка, УШМ, дрель.
Ход работ:
- УШМ вырезаем две одинаковые заготовки округлой формы, в середине которых сверлим крепежи для ступицы и шпилек;
- по их внешнему краю делаем зубчатую окантовку высотой не более 100 мм;
- второй лист стали распускаем на треугольники с затупленными углами;
- привариваем последние к зубчатой кайме, как показано на рисунке.
Второй вариант на базе жигулевских дисков
Будет нужен полный комплект дисков, поскольку на одну пару можно поставить шины и применять ее для транспортировки по дорогам с асфальтированным покрытием, а вторую – выполнить как традиционные грунтозацепы.
Последовательность действий:
- уголок из стали со стороной 5-6 см распускаем на отрезки, более широкие чем имеющиеся диски;
- в центре одной стороны болгаркой вырезаем треугольную площадку. Именно этой частью они будут соприкасаться на грунтозацепе;
- горелкой нагреваем уголок и слегка загибаем его. Дополнительно прихвачиваем сваркой, чтобы усилить заготовку;
- шипы из уголков привариваем по внешнему ободу машинного диска через равные промежутки (оптимальным будет шаг в 15 см, направляя заостренную часть по ходу перемещения мотоблока).
Аналогичные операции повторяются и для второго диска, как показано в видео.
” Пользуясь нашими рекомендациями, можно изготовить самодельные грунтозацепы для любой марки и модели мотоблоков: «Агат», «Салют» или «Нева». Габаритные различия между моделями этих культиваторов незначительны, поэтому грунтозацепы с серии «Нева» МБ-1 и подойдут и на более поздние версии – МБ-2, МБ-21 и т.д., расширяя сферу их применения.
Автомеханик, специализируется на С/Х технике
В современной жизни используются различные приспособления, предназначенные существенным образом снизить физические нагрузки при выполнении определенной работы. Для сельского хозяйства и садоводства применяется соответствующая спецтехника, которая увеличивает производительность
На практике, особое внимание уделяется небольшим и многофункциональным устройствам
Одно из таких приспособлений это мотоблок. Разумеется, сам по себе аппарат не имеет определенной ценности без дополнительного навесного оборудования. Однако в силу высокой стоимости, грунтозацепы на мотоблок и иные приспособления можно выполнить самостоятельно. В данном случае необходимо рассмотреть, как именно выполняются самодельные грунтозацепы для такого устройства, как мотоблок Крот или иных моделей.
Сэкономьте время и силы вместе с грунтозацепами для мотоблока
Колеса для мотоблока своими руками
Для того чтобы сделать колеса для мотоблока правильно, потребуется рассчитать все размеры, а также установить вид требуемых элементов. По функциональности различается несколько вариантов:
- тяговый;
- цельнолитой из резины;
- металлический с наличием грунтозацепов;
- опорный;
- спаренный.
Важно! Опорное колесо для мотоблока принимает на себя основную нагрузку от конструкции. Практически в любом агрегате есть такой элемент, так как без него проходимость будет меньше, а нагрузка на все оборудование снизит функциональность. В данном видео рассмотрим, как сделать колеса для мотоблока своими руками:
В данном видео рассмотрим, как сделать колеса для мотоблока своими руками:
Для полноценных сельскохозяйственных работ дополнительно могут устанавливаться утяжелители на колеса мотоблока. Утяжеление необходимо для более полного погружения в грунт, а также для увеличения устойчивости техники.
Процесс создания оборудования для агрегата зависит от выбранного типа и всех особенностей техники. Предварительный план:
- подготовка инструментов и материалов;
- создание основы, по которой уже воспроизводится готовый элемент;
- если база составляется из оборудования мотоцикла или машины, то потребуется сделать удлинители для расширения колеи;
- шины подбираются по особенностям почвы, чем хуже грунтовые характеристики, тем агрессивнее или шипование протектор.
Важно! Элементы самодельного типа должны иметь крупный размер. Если этот момент будет не учтен, то нагрузка не позволит всей системе нормально функционировать во время работ. Маленькие колеса имеют небольшую проходимость, поэтому не применяются для с/х работ
Маленькие колеса имеют небольшую проходимость, поэтому не применяются для с/х работ.
Стоит учесть, что для нормальной проходимости самоделки должны иметь минимальный диаметр диска в 19 дюймов или 47 сантиметров. Если детали покупаются, то должны быть просмотрены все технические характеристики агрегата в индивидуальном порядке.
Пример самодельного создания проходимого варианта:
- берется 4 диска от машины;
- все заусенцы зачищаются;
- обе двойки спаиваются сваркой выпуклыми сторонами друг к другу;
- на готовые двойные устройства надеваются шины;
- после накачки все устанавливается на конструкцию.
Благодаря такой процедуре, получаются широкие колеса с большой зоной покрытия. Это значительно увеличивает проходимость техники.
Есть много самостоятельных решений в виде колес на устройства, но требуется учитывать способ применения техники, а также все ее технические условия.
Размеры грунтозацепов для мотоблоков
Чем грузнее техника, тем она лучше и практичнее. В высококлассное, тяжеловесное оборудование позволяется проводить работу даже на жестком грунте, с чем легкий минитрактор справляется с немалым трудом. Тяжелые минитракторы требуют, такие же не маленькие грунтозацепы. В целом, масштабы грунтозацепов зависят от величины мотоблока. Высота оборудования может быть от 310 и до 700 мм, а широта от 100 вплоть до 200 мм. Габариты грунтозацепа нужно выбирать, отталкиваясь из модификации агрегата. Масштабы определенных моделей представлены далее.
Нева
Нужно приобретать мотоблоки, которые смогут адаптироваться к каждому навесному оснащению, или проще говоря универсальные. Однако, что делать, когда в хозяйстве уже имеется минитрактор компании Нева, который отнюдь не считается универсальным. Колеса у этого аппарата для работы с почвой имеют масштабы от 340-360 до 90-110 мм, а на Неве МБ 480-500 x 190-200
При производстве самодельного зацепа для Невы, нужно принимать во внимание, то что высота должна быть 340-360 мм, а широта 90-110
Салют
В этом случае можно собирать грунтозацеп согласно такой же схеме как Неву. Величины колес Угра МБ или Салют от 480-500 до 190-200 мм. Таким образом, и грунтозацеп необходимо делать 48-50 см в длину и 19-20 см в ширину, по таким же размерам делается на Оку серии МБ.
Кентавр
Колеса в Кентавре похожи с теми, что стоят в мотоблоках Нева. Их различие в том, что у Кентавра длина колеса на одиннадцать см больше, нежели на Неве. При производстве грунтозацепа необходимо изготовить его 450 мм в длину и 110 в ширину, такие же размеры у моделей Zirka, Витязь, Аврора, Булат. Такой зацеп будет подходить к Кентавру 2060 и 2090, а кроме того к различным агрегатах с подобными габаритами. В торговом центре стоимость аналогичных грунтозацепов 2000-2500 руб.
МТЗ
Несмотря на то, что мотоблоки МТЗ белорусского производства, стоимость на подобные агрегаты довольно немала. Примерная цена грунтозацепа для МТЗ от 4000 до 5000 руб. Дело в том, то что колеса у данных мотоблоков довольно крупные, их величина 540-600х130-170 мм. Чтобы сделать грунтозацеп для мотоблока МТЗ своими руками, необходимо руководствоваться инструкции, описанной ранее и делать величины, соответствующие данным колесам, то есть 540-600х130-170. Такие же размеры используются для моделей Агро.
Кайман Варио
Французская компания Кайман выпускают отличные мотоблоки, цена которых может превышать 60-70 тысяч рублей. Также и дополнительное оборудование на них имеет отнюдь не низкую стоимость. Цена грунтозацепа для Кайман Варио от 5 до 7 тысяч рублей. Их размер 460х160 мм, также есть удлиненные 600х130 миллиметров. Такие же размеры используются на сериях Caiman Elite, Compact, Eco, Promo, Primo, Q Junior. Также можно сделать грунтозацеп самостоятельно, хотя человек, позволивший себе купить такой мотоблок, сможет приобрести любое оборудование для него из магазина.
Ока
Мотоблоки Ока – отечественного производства, достаточно распространенный продукт на территории Российской Федерации. Фермеры и любители все чаще, пытаются сделать дополнительное оборудование именно для таких агрегатов. При изготовлении грунтозацепа на Оку длину нужно делать 450, а ширину 130 миллиметров. Схема изготовления такая же, как и при других мотоблоках – все предельно просто. В магазине цена такого оборудования примерно 2500 рублей. Но зачем тратить деньги, когда можно сделать все в домашних условиях.
Вам могут быть интересны статьи про прицепные бороны для мотоблока и роторный плуг.
Зубр
Зубр – это массивный безупречный минитрактор, который справляется с многочисленными задачами на ферме. К нему прилагается исключительно наилучшее подвесное спецоборудование. Величина его колес 700х200 мм, размеры грунтозацепа аналогичные. Кроме того, определенные модификации зубра принимают грунтозацепы величиной 700х100 мм. По этой причине возможно мастерить грунтозацепы каждого из данных величин. Однако, рекомендовано производить 700х100, так как это более подойдет с целью бытовых надобностей. Габариты 700х200 мм преимущественно подойдут с целью работы на целине. Стоимость грунтозацепа Зубр в торговых центрах колеблется от 20 до 50 тыс. руб.
Каскад
Еще один отечественный изготовитель спецтехники. Мотоблоки данной компании, также пользуются большой известностью. По этой причине многим станет полезно выяснить, каким диаметром должен быть грунтозацеп для подобного аппарата. Высота – 460-680 мм, ширина – сто–сто девяносто пять миллиметров.
Как сделать грунтозацепы для мотоблока Нева
Рассмотрим, как самостоятельно сделать грунтозацепы для мотоблока Нева МБ и Нева МБ-2. Указанные мотоблоки отличаются друг от друга весом и трансмиссией.
В таких случаях делают самодельные утяжелители или покупают их.
Для утяжеления колес мотоблока важно знать, что надбавочный вес не должен превышать 50 кг. Это нужно учитывать, изготавливая самоделки
Способов прибавить вес колесам достаточно много, каждый фермер придумывает что-то свое. Можно добавить грузила с помощью металлического блина и гирь в 5 и 10 кг. Для этого к внешней стороне колеса (переднего) крепится блин и с помощью просверленных отверстий и дополнительных конструкций гири крепятся к оси агрегата, увеличивая вес колес и облегчая работу мотоблока.
Добавить вес колесам можно с помощью колесных дисков, заливая их бетоном и вставляя в грунтозацепы к мотоблоку, с внутренней стороны колес вешают гири (если это понадобится).
Еще один способ приготовить грузы для колес — разрезать старую металлическую бочку, соорудив полые конструкции (как блины), заполнить пустое пространство песком или щебнем, дополнительно можно залить водой для придания дополнительного веса.
Мы рассмотрели далеко не все варианты изготовления грунтозацепов и утяжелителей. Какие грунтозацепы изготавливаются по тем или иным размерам, лучше расскажут специальные чертежи и схемы, прилагающиеся к каждому виду мотоблоков.
Комбинированная конструкция
Если техника самодельная, а почва не слишком сложная, колеса должны быть соответствующими. Можно изготовить зацепы, используя протекторы от трактора.
Берем половинки колесных дисков от автомобиля «Жигули». Выбираем шины с хорошим протектором от трактора. Боковины обрезаем, получаем резиновое замкнутое кольцо с хорошим протектором. Половинки от колесных дисков размыкаем и после закладки шины прочно скручиваем. С такими грунтозацепами получится передвигаться по грунтовой укатанной дороге без опасений взрыхлить ее. На мягкой почве вспаханного поля колеса не подведут, однако тяговое усилие будет меньшим, чем в случае с металлическим вариантом.
Если нужно, чтоб не только колеса были цепкими, но и дополнительно взрыхлить почву в колее, изготавливаются зацепы ножевого типа. Можно создать самодельный обод для их крепления или приварить их к колесным дискам. Единственный недостаток ножевой конструкции в том, что она не позволяет передвигать мотоблок обычным способом.
При весеннем рыхлении вместе с традиционными насадками ширина обрабатываемого за проход грунта увеличится в два раза, что сэкономит много времени.

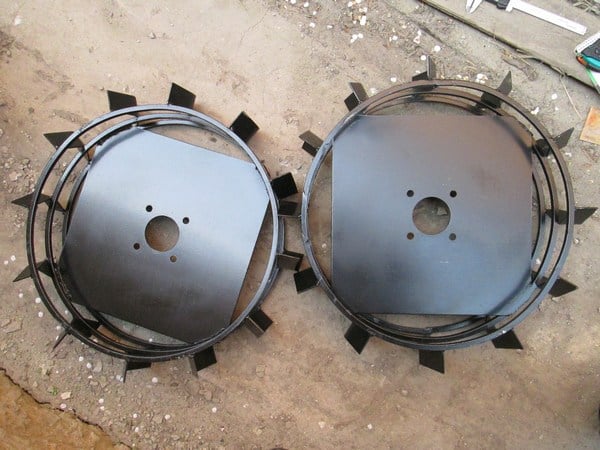

Простейшие грунтозацепы для мотоблока своими руками
Для изготовления понадобятся:
- стальной лист толщиной 4-5 мм для колесных дисков;
- стальной лист толщиной 6-8 мм для зацепов;
- болгарка;
- сварочный аппарат;
- сверлильный станок или мощная дрель.
Из более тонкого листа вырезаем два одинаковых диска. В центре проделываем отверстие для ступицы и для крепления колеса на шпильки. По внешнему краю нарезаем пилообразные выступы, глубиной 10 см.
Из толстого листа вырезаем зацепы треугольной формы с обрезанными углами. Привариваем их строго перпендикулярно к пилообразным вырезам. Всё, конструкция готова к применению.
Несмотря на неказистость конструкции, самодельные грунтозацепы для мотоблока, изготовленные таким способом имеют важное преимущество. Они достаточно тяжелые, чтобы обеспечить прочное сцепление даже с рыхлой или раскисшей поверхностью
Разумеется, ни о каком передвижении по грунтовке не может быть и речи. Такие колеса предназначены исключительно для работы в поле.
Еще один экономный вариант изготавливается из стального круга диаметром 15 мм. Можно использовать штурвал от задвижки на магистральном газопроводе, если удастся где-то раздобыть пару. На внешний обод привариваются зацепы, а в центре крепится подходящая ступица.
Следующая конструкция изготавливается из автомобильных дисков. Это оптимальный вариант для самодельного мотоблока. При проектировании вы предусматриваете стандартные колесные ступицы от автомобиля, и приобретаете полный комплект из 4 колесных дисков. На одну пару устанавливаете шины, а вторая будет для тяжелого грунта.
Берем обычный стальной уголок 50-60 мм и режем на куски, немного шире ваших дисков. Посередине одной стороны выпиливаем болгаркой треугольный сектор 60°.
Греем уголок газовой горелкой и сгибаем по вырезу. Место стыковки можно слегка прихватить сваркой, для дополнительной жесткости. Привариваем полученные заготовки на внешнюю сторону диска, выдерживая равное расстояние.
Повторяем сборку на втором диске, помня про одинаковое расстояние между уголками. Теперь вы можете оперативно менять резиновые колеса на стальные грунтозацепы, не испытывая проблем с посадочным местом. Диски то одинаковые!
Конструкцию из колесных дисков можно упростить. Достаточно срезать горизонтальную часть (обод) и наварить стальные пластины.
Вариант подходит для частой смены колес на одном типе ступицы. Только диски надо подобрать соответствующие.
Как правильно выбрать грунтозацепы для мотоблока?
От того, насколько правильно будут подобраны грунтозацепы, зависит не только эффективность их применения, но и легкость передвижения мотоблока
При покупке приспособлений следует обращать внимание на такие факторы:
- Размеры грунтозацепов – подходящие габариты изделий напрямую зависят от класса сельскохозяйственной машины. Для тяжелых мотоблоков выбирайте изделия, диаметром примерно 70 см. Средние и легкие агрегаты можно комплектовать грунтозацепами, диаметром около 25–40 см;
- Тип почвы, которую нужно обрабатывать – наиболее универсальными считаются грунтозацепы, к которыми приварены стрелообразные шипы. Их сцепляющая часть имеет форму углов, благодаря чему они показывают отличную сцепку даже с очень рыхлым грунтом;
- Возможность монтажа утяжелителей – для эксплуатации на рыхлой почве некоторые производители грунтозацепов предусматривают возможность монтажа дополнительных утяжелителей, которые делают применение изделий более эффективным, особенно, при работе с легкими мотоблоками. Как правило, утяжелители имеют вид прочных металлических емкостей, которые можно заполнить камнями, песком или любым другим подручным материалом, после чего установить на грунтозацепы.
При покупке грунтозацепов обязательно учитывайте каждый из перечисленных факторов. Так вам будет гораздо легче выбрать наиболее эффективные приспособления для монтажа на мотоблок.
Как правильно выбрать грунтозацепы для мотоблока?
Правильный выбор грунтозацепов – залог их успешной эксплуатации и функциональности самого культиватора.
Он должен основываться на нескольких критериях:
размер – считается, что грунтозацепы на мотоблок подобраны верно, если после установки они не соприкасаются с кузовной частью
Важно учитывать силовой класс культивирующего устройства: для мотоблоков тяжелой серии, вес которых превышает 200 кг, рекомендуется использовать широкие грунтозацепы (d=0,7 м); средние и легкие культиваторы надежнее всего функционируют с менее габаритными металлическими колесами – с диаметром не больше 0,3-0,4 м;
характер поверхности грунтозацепов и тип почвы (ее влагоемкость, сыпучесть, рыхлость), которую предполагают обрабатывать. Внешняя сторона грунтозацепов может быть изготовлена в виде:
- шипов, которые представляют собой равномерно распределенные пластинки приваренной арматуры различной высоты. Согласно отзывам потребителей, грунтозацепы для мотоблока с невысокими шипами (в р-не 2 см) с трудом эксплуатируются на влажных рыхлых почвах. Поэтому для черноземов лучше выбирать большую шиповку, которая не будет забиваться и не снизит тягу агрегата. На песчаных массивах, в которых влага долго не задерживается, этим критерием можно слегка пренебречь и руководствоваться только своими личными соображениями и бюджетом;
- стрелок – их сцепляющая часть имеет угловатую форму. Стрелообразные грунтозацепы – самый популярный вариант оснастки, которая подходит к любому типу грунта и для любых нагрузок;
бренд и модификация мотокультиватора – самый надежный критерий, следуя которому сложно ошибиться. Грунтозацепы к определенной модели культиватора идеально адаптированы под его технические характеристики и чаще всего продаются в паре со ступицами;
цена – зависит от фирмы-производителя и универсальности
Приобретая грунтозацепы для легкого почвообработщика, важно понимать, что придется раскошелиться на вспомогательные элементы – утяжелители, без которых техника будет пробуксовывать на тяжелых грунтах.
Один из способов сэкономить на приобретении грунтозацепов и обзавестись верными помощниками для агротехнических нужд, является создание металлических колес для мотоблока своими руками.
Виды грунтозацепов

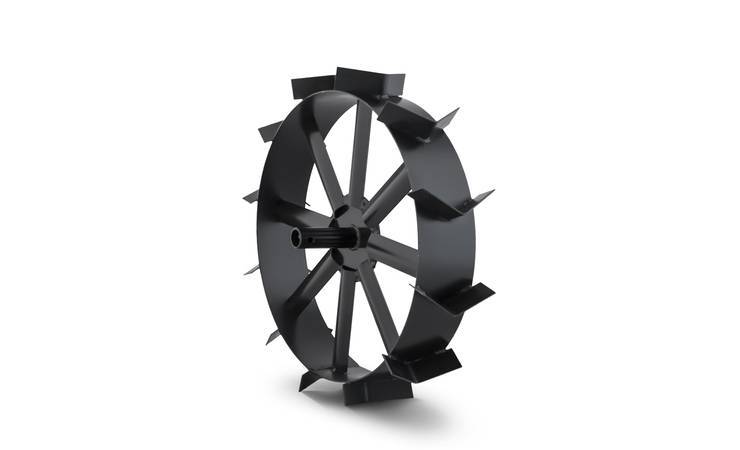

Сегодня для мотоблоков используют колесные грунтозацепы. Их легко крепить и использовать по назначению. Они делятся на два типа:
- Один или несколько сваренных ободов, у которых есть угловые шипы и пластины для рыхления земли. Такие модели необходимо использовать вместо штатных колес на мотоблоке. Функциональность довольно высокая, но многие пользователи жалуются, что процесс замены колес довольно длительный.
- Металлические насадки, которые крепятся поверх колес мотоблока. Довольно редко используется, так как требуются дополнительные утяжелители для качественного рыхления грунта.
Также грунтозацепы отличаются видом, не только типом:
- двухполозные, которые являются наиболее миниатюрными;
- трехполозные применяются для тяжелых мотоблоков с повышенной мощностью;
- сплошные можно применять на колеса, ширина которых не более 13 см.
Также требуется предусмотреть высоту изделия при покупке.
Как сделать грунтозацепы для мотоблока Нева
Рассмотрим, как самостоятельно сделать грунтозацепы для мотоблока Нева МБ и Нева МБ-2. Указанные мотоблоки отличаются друг от друга весом и трансмиссией.
В таких случаях делают самодельные утяжелители или покупают их.
Для утяжеления колес мотоблока важно знать, что надбавочный вес не должен превышать 50 кг. Это нужно учитывать, изготавливая самоделки
Способов прибавить вес колесам достаточно много, каждый фермер придумывает что-то свое. Можно добавить грузила с помощью металлического блина и гирь в 5 и 10 кг. Для этого к внешней стороне колеса (переднего) крепится блин и с помощью просверленных отверстий и дополнительных конструкций гири крепятся к оси агрегата, увеличивая вес колес и облегчая работу мотоблока.
Добавить вес колесам можно с помощью колесных дисков, заливая их бетоном и вставляя в грунтозацепы к мотоблоку, с внутренней стороны колес вешают гири (если это понадобится).
Еще один способ приготовить грузы для колес — разрезать старую металлическую бочку, соорудив полые конструкции (как блины), заполнить пустое пространство песком или щебнем, дополнительно можно залить водой для придания дополнительного веса.
Мы рассмотрели далеко не все варианты изготовления грунтозацепов и утяжелителей. Какие грунтозацепы изготавливаются по тем или иным размерам, лучше расскажут специальные чертежи и схемы, прилагающиеся к каждому виду мотоблоков.
