Конструкция и принцип работы

Внутри стального корпуса установлены усилители, на которых крепятся агрегаты трансмиссии и двигатель. Крутящий момент передается с помощью ременного сцепления на ведомую звездочку, связанную роликовой цепью с механической коробкой передач от автомобилей ВАЗ. Трансмиссия соединена с ведущим мостом карданной передачей, на ведущих колесах есть выступы, входящие в зацепление с соответствующими выемками в гусенице. Резиновая лента имеет металлические усилители, продлевающие срок эксплуатации узла.

Передаточные числа трансмиссии позволяют начать движение на 4-й скорости без риска остановки мотора. Натяжение гусеницы регулируется давлением в пневматических шинах опорных катков, покрышки одновременно снижают уровень вибраций при движении по пересеченной местности. Вездеход является плавающим (при условии герметичной сварки), ход на воде обеспечивается вращением гусеничных лент.

Машина оборудована гидравлическими тормозными механизмами дискового типа, позаимствованными от автомобиля ВАЗ-2108. Остановка осуществляется нажатием на педаль, жидкость подается к суппортам по гибким магистралям. В конструкции заднего моста используется стандартный дифференциал, по заказу устанавливается механизм принудительной блокировки, улучшающий проходимость на слабом грунте.

Отдельно о поворотном механизме

Вездеход Охотец поворачивает за счет использования в конструкции трансмиссии дифференциала, который тормозится 2 рычагами, установленными возле места водителя.

При полном торможении гусеницы на одном борту мотовездеход разворачивается на месте.

Плюсы двигателя Lifan

Основные преимущества силового агрегата:

4-тактная система газораспределения предусматривает заправку бака чистым бензином;
для охлаждения цилиндра применяется вентилятор, направляющий поток воздуха на ребра;
электронный блок зажигания упрощает процедуру запуска;
электрический стартер продублирован ручным приводом;
для снижения усилия при прокрутке коленчатого вала установлен кран декомпрессора;
сниженный вес и габариты;
высокая мощность и способность работать на бензине с октановым числом от 92 единиц.

Газ 3409 Бобр

Техническая документация определяет вездеход ГАЗ-3409 Бобр как «снегоболотоходный плавающий гусеничный транспортер». «Бобр» серийно производится с 2006 года по настоящее время, поставляется службам МЧС, Минздраву, некоторым силовым структурам России. Отличительной чертой вездехода являются съемные резиновые башмаки для гусениц, которые необходимы для сохранения асфальтобетонного покрытия дорог общего пользования. Грузоподъемность транспортного средства достигает 600 кг, допустима буксировка прицепа полной массой до 1,3 т.

Под капотом вездехода расположен четырехцилиндровый турбированный дизель Cummins ISF 2.8, которыми оснащаются «Газель-Бизнес» и «Соболь». Максимальная мощность ДВС – около 120 «лошадок». В базовой комплектации модель оснащается пассажирским салоном, в котором, помимо водителя и переднего пассажира, могут разместиться еще четыре человека. При относительно небольших габаритах (4625х2020х2500 мм в соотношении длина-ширина-высота) снегоболотоход Бобр способен развивать высокую скорость – до 65 км/ч при движении по дороге с твердым покрытием под полной нагрузкой и до 6 км/ч на воде. Заявленный запас хода по шоссе – 700 км. Цена нового ГАЗ-3409 у официальных дилеров составляет 3,2-3,5 миллиона рублей.

Пошаговые фото сборки гусеничного вездехода

Из профильной трубы и листового металла, сварен кузов — герметичная лодка.

Ступицы взяты от ВАЗа, впереди корпуса расположен ведущий мост.

Механизм натяжения гусениц.

На вездеход установлен двигатель и КПП от ВАЗ 2101.

Редуктор также от ВАЗ классика.

Мост укорочен, редуктор обварен.

На схеме показано как доработан мост.

Также автор, изготовил самодельное устройство для прессовки траков, заготовки перед прессовкой предварительно смазываются машинным маслом.

Готовый трак для вездехода, весит такой трак 0,6 кг.

Сделаны ведущие звёзды, расстояние между траками 85 мм.

Для лучшей проходимости на траки приварены грунтозацепы.

Для сборки гусениц использована конвейерная лента толщиной 10 мм, шириной 100 мм.

Ведущие звёзды автор переделал, основание звезды обшил пластиком чтобы уменьшить стук траков о звезду.

Новый зуб на звезде. Расстояние между зубьями — 60 мм, высота зуба — 22 мм, шаг зуба — 160 мм.

Установлены дисковые тормоза.

Топливный бак.

Рычаги управления тормозами.

Воздух на радиатор подаётся из диффузора с помощью вентилятора системы охлаждения.

Рессора закреплена к балансиру.

Задний отбойник для балансира.

Редуктор от Т – 130, здесь использован как понижающий редуктор.

Шрусы от Нивы.

Панель приборов для вездехода взята от ВАЗ-2106.

Самодельный вездеход после покраски.

В результате получился отличный самодельный гусеничный вездеход для поездок по бездорожью на охоту и рыбалку.

Рекомендуем посмотреть видео о самодельном гусеничном вездеходе.

Испытания вездехода на гусеничном ходу.

Автор самоделки: Юрий Егоров из Свердловской области.

Пошаговая инструкция

Для сборки машины потребуется подготовить набор инструмента (рекомендации приведены в заводской инструкции) и расчистить площадку, на которой будет осуществляться монтаж. Поскольку кузов сваривается из стального листа толщиной 2 мм, нужно подвести электрическое питание к месту работ. Следует предусмотреть оборудование для нанесения слоя грунта и краски: в помещении не должны находиться автомобили и прочие изделия, поскольку брызги краски нанесут ущерб внешним элементам отделки.

Чертежи для сборки своими руками

Производитель комплектует каждый набор документацией с описанием последовательности действий при сборке. При этом в инструкциях отсутствуют линейные размеры деталей, мастерская только дает советы по расчету габаритов узлов. Следует учитывать, что каждый вездеход Охотец имеет собственные очертания и габариты. Пользователь может самостоятельно изготовить эскизы или чертежи, основываясь на рассчитанных габаритах элементов конструкции.

Необходимые материалы и инструменты

Минимальный набор инструментов и приспособлений для сборки:

сварочный полуавтомат;
рулетка и угольник;
отрезная машинка для получения заготовок и зачистки кромок;
сверлильный станок;
дрель и набор сверл по металлу;
гаечные ключи.

Процесс сборки вездехода

Приблизительный алгоритм сборки:

Распаковать набор и проверить комплектность, приобрести дополнительные узлы и крепления.
Приварить к основанию ребра усиления и направляющие для установки агрегатов, а затем собрать нижнюю ванну.
Проварить стыки металлических панелей, что обеспечит герметичность корпуса и позволит преодолевать водные преграды.
Обезжирить поверхности и покрыть металл слоем грунта, устойчивого к механическим воздействиям и влиянию нефтепродуктов.
Собрать стальное основание для монтажа двигателя, предусмотреть резиновые демпферы опор, снижающие уровень вибраций, передаваемых на корпус вездехода.
Установить двигатель и коробку, подгоняя точки крепления агрегатов. Не допускаются смещения шкивов относительно друг друга — при ошибочном позиционировании возрастают нагрузки на ременную и цепную передачи.
Закрепить тормозные суппорты и диски на полуосях заднего моста (с помощью самодельных или заводских переходных планок).
Установить мост на основание и подключить карданный вал. В приводе предусмотрена подвижная муфта, компенсирующая ошибки при расчете положения узлов.
Смонтировать электрическую проводку с блоком предохранителей и установить аккумулятор (в случае использования электрического стартера). Схема разводки кабелей зависит от количества и мест установки дополнительного оборудования (например, фар головного света или плафонов подсветки пассажирского отсека).
Установить педали и рычаги управления, а также курок газа, связанный с дроссельной заслонкой карбюратора. Настройку натяжения соединительного троса произвести после первого пробного выезда.
Вывести дополнительный трубопровод с краном, позволяющий облегчить процедуру замены масла в картере мотора. Заявленный производителем Lifan ресурс двигателя составляет до 1000 моточасов только при условии своевременного обслуживания силовой установки.
Собрать гусеницу, которая состоит из параллельных резиновых лент и металлических скоб, увеличивающих коэффициент сцепления с грунтом. Для сверления отверстий рекомендуется использовать станок, позволяющий увеличить производительность и повысить качество изготовления. При сверлении дрелью возрастает риск поломки сверла.
Установить в салоне направляющие для крепления сиденья (например, от легкового автомобиля, производитель предлагает кресла с обшивкой, не впитывающей воду).
Смонтировать самодельный или готовый топливный бак, емкость резервуара зависит от плотности компоновки агрегатов в корпусе.
Окрасить внешние поверхности несколькими слоями эмали с промежуточной сушкой.

В конструкции вездехода могут использоваться дополнительные узлы, изготовленные по аналогии с техникой других мастерских (например, из Вологодской области). Перед местом водителя ставится рама с ветровым стеклом, встречаются конструкции с электрическим обогревом и стеклоочистителем. Над местом водителя и грузовой платформой монтируется трубчатый каркас для брезентового тента. После сборки осуществляется пробный выезд, после которого производится регулировка узлов.

Материалы для постройки вездехода

ДВС — Tiger-390Е мощностью 13 л.с.
КПП 5 ступ. от автомобиля Golf-2.
Сцепление и ШРУСы так же от Golf.
Мосты от ВАЗ классика.
Профильные трубы.
Листовой металл.

Рассмотрим более подробно этапы постройки и главные узлы вездехода.

Рама вездехода сваривалась из профильной трубы. На раму установлен двигатель Tiger-390Е четырехтактный одноцилиндровый.

Доработки переднего моста вездехода.

А вот запчасти использованные для блокировки дифференциала:

На двигатель автор поставил карбюратор К65С. После чего обороты двигателя возросли до 5 тысяч. Карбюратор довольно просто регулируется, и работает отлично.

Затем автор приступил к изготовлению колес ободрышей. Б/у колеса от грузовой техники были ободраны, при этом посадочное не тронуто и проволока не доставалась. Как видно протектор нарезается елкой с ребордой.

Резина подрезается до следующего клыка, чтобы иметь возможность зацепиться дальше. Подрез в месте, где внутренний корд.

Изготовлены диски.

Ниже представлена схема по которой делались диски с основными размерами:

Для изготовления дисков была использована бочка 50 см толщиной в 1.5 мм, конца 45 градусов толщиной 2 мм, а за основу взят диск от классического ваза 13 дюймов. Крепится диск на стандартные 6 гаек м6. Так же имеются два запорных кольца.Вес диска в сборе составляет 22 килограмма.

Камера весит 15 кг, ободранная покрышка от ви-3 однопучковая с четырьмя слоями, ширина грунтозацепов примерно 3 сантиметра, весит 36 кг. Колесо в сборе весит около 73 кг.

Запорное кольцо.

Самодельный вулканизатор.

Сделан глушитель. Длинна глушителя составляет 400 мм, диаметр 11 сантиметров, для придания жесткости последнюю банку автор сделал эллипсом. первая же и вторая банка сделаны толстостенными.

Крепление оси к раме.

Рулевое.

Задняя полурама.

Установлен генератор 14В 65А.

Самодельный вездеход удачно прошёл испытания не только на суше, но и на воде. Двигатель справляется и мощности хватает. На воде вездеход себя чувствует отлично. На первой и второй передачах легко проходятся любые препятствия. Максимальная скорость вездехода на пятой передаче по ровной поверхности равна 35 км/ч.

Видео автора самоделки: испытания вездехода на суше и воде.

Автор самоделки: Владимир. Беларусь.

Пошаговая инструкция

Чертежи для сборки своими руками

Необходимые материалы и инструменты

Минимальный набор инструментов и приспособлений для сборки:

сварочный полуавтомат;
рулетка и угольник;
отрезная машинка для получения заготовок и зачистки кромок;
сверлильный станок;
дрель и набор сверл по металлу;
гаечные ключи.

Процесс сборки вездехода

Приблизительный алгоритм сборки:

Распаковать набор и проверить комплектность, приобрести дополнительные узлы и крепления.
Приварить к основанию ребра усиления и направляющие для установки агрегатов, а затем собрать нижнюю ванну.
Проварить стыки металлических панелей, что обеспечит герметичность корпуса и позволит преодолевать водные преграды.
Обезжирить поверхности и покрыть металл слоем грунта, устойчивого к механическим воздействиям и влиянию нефтепродуктов.
Собрать стальное основание для монтажа двигателя, предусмотреть резиновые демпферы опор, снижающие уровень вибраций, передаваемых на корпус вездехода.
Установить двигатель и коробку, подгоняя точки крепления агрегатов. Не допускаются смещения шкивов относительно друг друга — при ошибочном позиционировании возрастают нагрузки на ременную и цепную передачи.
Закрепить тормозные суппорты и диски на полуосях заднего моста (с помощью самодельных или заводских переходных планок).
Установить мост на основание и подключить карданный вал. В приводе предусмотрена подвижная муфта, компенсирующая ошибки при расчете положения узлов.
Смонтировать электрическую проводку с блоком предохранителей и установить аккумулятор (в случае использования электрического стартера). Схема разводки кабелей зависит от количества и мест установки дополнительного оборудования (например, фар головного света или плафонов подсветки пассажирского отсека).
Установить педали и рычаги управления, а также курок газа, связанный с дроссельной заслонкой карбюратора. Настройку натяжения соединительного троса произвести после первого пробного выезда.
Вывести дополнительный трубопровод с краном, позволяющий облегчить процедуру замены масла в картере мотора. Заявленный производителем Lifan ресурс двигателя составляет до 1000 моточасов только при условии своевременного обслуживания силовой установки.
Собрать гусеницу, которая состоит из параллельных резиновых лент и металлических скоб, увеличивающих коэффициент сцепления с грунтом. Для сверления отверстий рекомендуется использовать станок, позволяющий увеличить производительность и повысить качество изготовления. При сверлении дрелью возрастает риск поломки сверла.
Установить в салоне направляющие для крепления сиденья (например, от легкового автомобиля, производитель предлагает кресла с обшивкой, не впитывающей воду).
Смонтировать самодельный или готовый топливный бак, емкость резервуара зависит от плотности компоновки агрегатов в корпусе.
Окрасить внешние поверхности несколькими слоями эмали с промежуточной сушкой.

Конструкция и принцип работы

Отдельно о поворотном механизме

При полном торможении гусеницы на одном борту мотовездеход разворачивается на месте.

Плюсы двигателя Lifan

Основные преимущества силового агрегата:

4-тактная система газораспределения предусматривает заправку бака чистым бензином;
для охлаждения цилиндра применяется вентилятор, направляющий поток воздуха на ребра;
электронный блок зажигания упрощает процедуру запуска;
электрический стартер продублирован ручным приводом;
для снижения усилия при прокрутке коленчатого вала установлен кран декомпрессора;
сниженный вес и габариты;
высокая мощность и способность работать на бензине с октановым числом от 92 единиц.

Типы самодельных вездеходов на шинах низкого давления

Самодельные вездеходы на шинах низкого давления, имея одинаковый принцип перемещения по бездорожью, могут различаться по типу конструкции. Различают следующие основные виды транспортных средств данного типа:

1. Полноприводный каракат. В своей конструкции использует элементы трансмиссии и ходовой части от устаревших типов легковых автомобилей. Имеет полный привод, раздаточную коробку, а приспособленный корпус лодки в нижней его части и герметичность добавляют вездеходу плавучести. Предназначается для преодоления топей и болот, способен доставлять грузы и людей в недоступные для обычных внедорожников районы.

2. Трицикл на шинах низкого давления. Отличается максимально простой конструкцией, и может быть изготовлен почти любым автолюбителем в условиях гаража. За основу такого вездехода часто берут мотоцикл ИЖ Планета 3, благодаря его выносливости и неприхотливости.

3. Самодельный каракат с двигателем мотоколяски СЗД. Его особенность – расположение двигателя не под рамой или бензобаком, а под сиденьем или в задней части рамы вездехода. Детали ходовой традиционно берут от автомобилей, а в передней части используются элементы мотоциклов. Для изготовления рамы применяют трубы, швеллера и уголки.

4. Вездеходы с шинами низкого давления на основе легковых автомобилей или квадроциклов. Изготавливаются с использованием уже готовых основных агрегатов путем переделки трансмиссии и ходовой части, а также оснащения их шинами низкого давления.

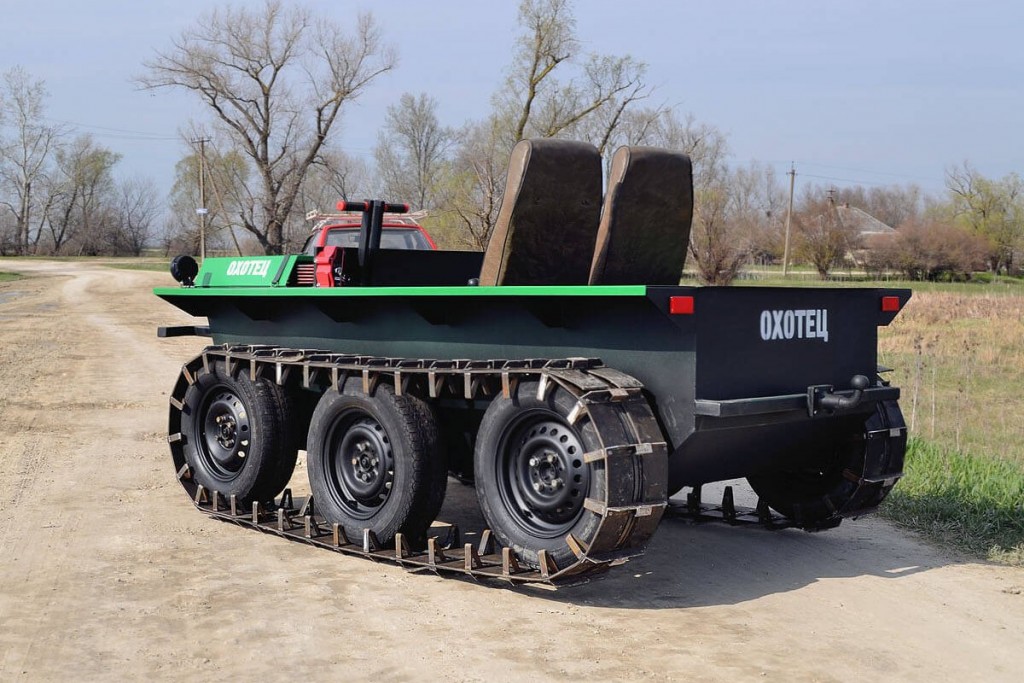

Охотец

Гусеничный вездеход-амфибия Охотец отличается открытой конструкцией и крайне малыми габаритами. Он свободно умещается в грузовом прицепе легкового авто, а на месте демонстрирует чудеса проходимости, преодолевая как обыкновенное бездорожье, так и небольшие водоемы. Амфибия оснащена простейшей системой управления из двух рычагов, комплектуется узлами и агрегатами компании АвтоВАЗ, за исключением двигателя. Его роль играет одноцилиндровый бензиновый ДВС Lifan объемом 389 или 420 куб. см и мощностью соответственно 13 или 15 л. с. Более мощный мотор комплектуется электростартером и генератором.

В качестве дополнительных опций к вездеходам Охотец с колесной формулой 6х6 предлагается автоматическое сцепление с расширителями гусениц, электрическая лебедка, силовые бампера и светодиодные фары головного света. Кроме того, существует модификация Охотец 8х8, которая комплектуется задним рядом сидений (их общее количество увеличено с 2 до 4) и имеет все опции в базовой комплектации. Заявленная максимальная скорость вездехода на суше составляет 25 км/ч, при преодолении водных преград – 2 км/ч. Габаритные размеры шестиколесного Охотца составляют 2450х1570х1320 мм в соотношении длина-ширина-высота, у восьмиколесного длина увеличена до 3160 мм; масса техники варьируется в пределах 480-680 кг. Цены на гусеничные вездеходы-амфибии Охотец стартуют с 220 тысяч рублей.
