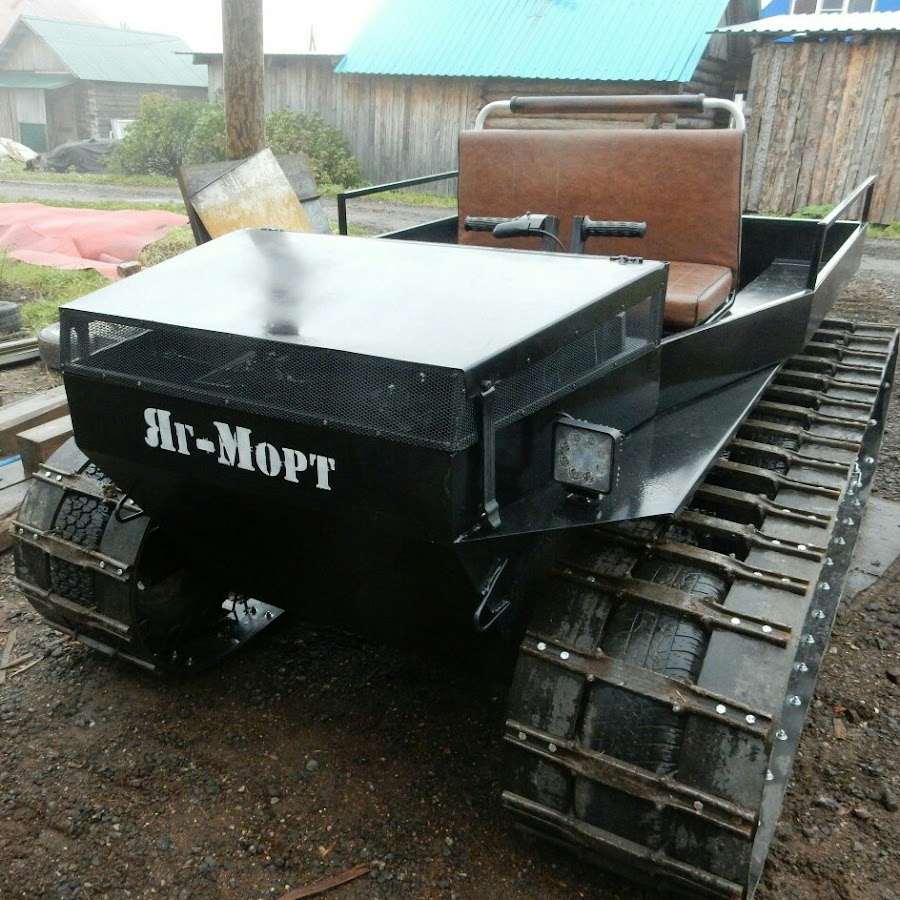

Снегоболотоход яг морт

Как переоборудовать технику?

Вездеход в традиционном понимании является транспортным средством, предназначенным для перемещения по распутице и трассам, независимо от их полотна. Мотовездеход из мотоблока характеризуется незначительными габаритами и облегченным весом.

Прежде чем приняться за процесс переоборудования, необходимо сориентироваться по отдельным аспектам. Вы можете создать агрегат на гусеничном ходу либо на пневмоколесах. При этом гусеничная конструкция более хитроумная, и необходимо знать и понимать, как ею управлять.

Следующее, что необходимо прояснить, – где и каким образом будет использоваться агрегат, какая вместительность, а также какую нагрузку он сможет перемещать на себе. Разобравшись с данными вопросами, можно приступать к созданию чертежа будущего агрегата.

Мотор не следует брать любой. Он непременно должен быть с принудительным охлаждением. Подбирайте мотоблоки, у которых подразумевается воздушная либо водяная система охлаждения. Двигатель должен быть достаточной мощности, чтобы был способен передвигаться по любой местности без проблем.

Чтобы использовать самодельный мотовездеход зимой, выбирайте 4-тактный мотор. Он имеет превосходные показатели в процессе работы при минусовых температурах.

Колесные грузовики

Грузовики-вездеходы, которые передвигаются на колесах, являются универсальной техникой. Они способны без вреда двигаться как по дорогам, так и по грунтовым участкам. Даже вода не станет для них преградой. Колесные вездеходы весят меньше, чем гусеничные. Но при этом они способны перевозить грузы такой же массы.

С учетом конструкции автомобилей считается, что колесные супергрузовики легче ремонтируются, нежели их гусеничные «собратья». Ходовая часть гусеничных транспортных средств состоит из большого количества металлических деталей, которые подвергаются сильному воздействию и повреждаются. В полевых условиях их отремонтировать гораздо сложнее, нежели колесные грузовики.

Колесные грузовики-вездеходы:

ЯГ-12 – первый советский вездеход.

ЗИЛ-49061, который больше известен как «Синяя птица». Это плавающий грузовик с тремя осями и полным приводом. Все водные препятствия он преодолевает со скоростью до 8 километров в час.

ЗИЛ-135П под названием «Дельфин». Это еще один грузовик-амфибия. По дорогам он способен развивать скорость до 65 километров в час, а в воде – до 16,5 километра в час. Он выдерживает шторм с мощностью 5 баллов и колет лед на своем пути.

Рубрики

• Вездеходы (595)
  • Вездеходы Амфибии (153)
  • Вездеходы России (141)
  • Гражданские Вездеходы (198)
  • Двухзвенные Вездеходы (24)
  • Живые Вездеходы (3)
  • Зарубежные Вездеходы (228)
  • Морские Вездеходы (29)
  • Мотовездеходы (60)
  • Подростковые и Детские Вездеходы (14)
  • Производители Вездеходов (54)
  • Самодельные Вездеходы (8)
  • Советские Вездеходы (211)
  • Спасательные Вездеходы (41)
  • Шнекороторные Вездеходы (5)
  • Электрические Вездеходы

    Гибридные Вездеходы (1)

    (11)

• Военные (248)
• Гусеничные

  Полугусеничные Вездеходы (10)

  (205)

• Интересно! (162)
  • Спорт и Отдых (39)
  • Характеристики (40)
• Летающие (59)
  • Вездеходы на воздушной подушке (11)
  • Космические Вездеходы (37)
• Медиа (279)
  • Вездеходы Фото (126)
  • Видео Вездеходов (196)
• На колёсах (330)
  • Вездеходные Гусеничные Движители (29)
  • Вездеходы на шинах низкого давления (50)
• Снегоходы (74)
  • Аэросани (8)
  • Все о снегоходах (20)
  • Зарубежные Снегоходы (38)
  • Русские Снегоходы (24)
  • Снегоходы Видео (5)
  • Сноубайк (15)

Преимущества и недостатки

Основные преимущества конструкции:

• имеет простое устройство;
• низкое удельное давление на грунт обеспечивает повышенную проходимость;
• в конструкции используются узлы от серийной автомобильной техники, что упрощает поиск запасных частей и ремонт;
• предусмотрена возможность работы с оригинальным прицепом на гусеницах;
• корпус при качественной сборке не пропускает воду;
• возможен заказ гусеничных лент с увеличенной шириной звена.

Недостатки вездехода:

• для сборки кита потребуется приобрести дополнительные узлы;
• необходимо крепить груз при перевозке подручными средствами;
• при движении по бездорожью возможны обрывы тормозных шлангов;
• не предусмотрен штатный счетчик моточасов.

Как сделать своими руками

Создать свой вездеход можно при наличии деталей от автомобилей, необходимых инструментов и опыта подобной работы. Общие советы для создания транспортного средства с высокой проходимостью своими руками:

• составить план перед непосредственной сборкой, консультироваться со специалистами, читать статьи — основательно подготовиться;
• найти оптимальное количество мощности двигателя и потребления топлива, чтобы управление вездеходом не вызывало проблем с бюджетом и экологией;
• совместить одинаковые по размеру и типу крепления диски от колес, закрепить их на одинаковом уровне.

Базовая последовательность действий при создании своего вездехода: измерить имеющиеся в доступе детали, сварить раму со всеми опорами и мостами, добавить крепления. После этого на раму накладываются листы кузова, внедряется электроника и т. д.

Модификации

Для удобства потребителей было выпущено 5 различных модификаций вездехода, различной степени вместительности, грузоподъемности, объема двигателя и бензобака, размеров и других важных характеристик.

Мини

Заднеприводный вездеход, который может вместить 3 человека и груз, весом до 250 кг. На суше он может развить скорость максимум 55 км/ч, а на воде от 3 до 4 км/ч. За счет низкой степени давления на грунт, машина может легко перемещаться по снегу или заболоченной местности. Сзади отведено место для перевозки груза, но при необходимости его можно оснастить мягкими лавками для пассажиров.

Транспортер

В этом заднеприводном вездеходе может с удобством разместиться от 5 до 7 человек, не считая груза, весом до 250 кг. При необходимости жесткую водительскую и пассажирские лавки можно заменить мягкими подпружиненными сидениями с регулятором высоты и угла наклона. Сзади в машине напротив друг друга установлены мягкие лавки с небольшими спинками.

На твердой поверхности наибольшая скорость — 60 км/ч, на водной поверхности — 4 км/ч (если на машине установлен дополнительный подвесной мотор, его скорость увеличивается до 7 км\ч). Минимальное давление на почву (0,05 кг/см²) позволяет легко перемещаться по снегу и заболоченной местности.

Сафари

Эта переднеприводная модель рассчитана на 3 человек и багаж до 250 кг. На твердой поверхности она может разогнаться до 55 км/ч, а на воде — до 3-4 км/ч. Давление на почву составляет не более 0,045 кг/см², что позволяет легко перемещаться по снегу и болотистой местности. В базовом варианте предусмотрена лавка для водителя с низкой спинкой, но по желанию клиента можно оснастить машину с подпружиненным регулируемым по высоте и углу наклона сиденьем. Для пассажиров сзади расположена двухместная лавка со спинкой.

Булат

Этот заднеприводный вездеход, рассчитан на 4 человек и перевозку груза весом до 250 кг. Максимальная скорость на твердой поверхности составляет 60 км/ч, на воде — 5 км/ч. Машина оснащена роликом-натяжителем, уменьшающим угол атаки гусениц на 45˚ и позволяющим регулировать степень их натяжения. Также на ней установлено 2 глушителя, усиленные траки, водоотсекатели, грунтозацепы, размером 32 мм, и колеса R15 с усиленными грузовыми покрышками.

На приборной панели с подсветкой расположены датчики контроля давления масла в системе и температуры двигателя, а также вольтметр и часы. При необходимости на мост ГАЗ 3110 можно установить усиленный редуктор.

Макси

Этот снегоболотоход рассчитан на перевозку 3 человек и имеет увеличенное пространство для транспортировки груза весом до 350 кг. Наибольшая скорость на суше составляет 60 км/ч, а наводной поверхности — 4 км/ч. Впереди установлена лавка для водителя, которую можно заменить подпружиненным креслом с регулировкой высоты и угла наклона. Сзади находится жесткое сидение для 2 пассажиров.

Устройство вездехода

Этот вездеход амфибия создавался специально для рыбаков, охотников и путешественников, которым постоянно приходится преодолевать сложные препятствия в условиях бездорожья. Устройство машины достаточно простое, т. к. она построена на прочной металлической трехосной раме, по бокам которой расположены 6 колес (по 3 с каждой стороны), объединяющихся гусеничным протектором шириной 40 см. Существует 5 различных моделей снегоболотохода:

В зависимости от модификации вездеходы Добрыня могут вмещать от 1 до 5 человек, располагающихся на передних и задних сидениях машины. Производитель предлагает модели 3 цветов:

Вес болотоходов составляет 600, 650 и 700 кг в зависимости от модели и дополнительного оснащения. Все машины оснащены электрическим стартером и вариатором, облегчающим процесс управления автотранспортным средством.

Размеры снегоболотоходов Добрыня

На всех вездеходах установлен мост автомобиля ВАЗ 2105, кроме модели Булат, построенной на колесной базе ГАЗ 3110. В зависимости от модификации, болотоходы оснащаются топливными баками, вместимостью от 6,5 до 20 л.

Чертежи

На многочисленных интернет-сайтах можно найти чертежи вездехода Добрыня, которые позволят собрать машину своими руками. Все они содержат точные размеры конструкции, а также инструкцию по изготовлению снегоболотохода, с помощью которой можно сконструировать машину на основе имеющегося колесного агрегата автомобиля ВАЗ.

Вездеходы на шинах низкого давления

Достаточно часто самодельные болотоходы устанавливают на ободрышах. Специфический термин используют для обозначения переделанных крупногабаритных покрышек. Чтобы уменьшить вес и улучшить гибкость конструкции, удаляют корд и лишнюю резину. Для выполнения процедуры пользуются ножом и лебедкой. Обработку выполняют с учетом особенностей эксплуатации. Для езды по болотистой местности, например, уменьшают глубину канавок.

Чертежи для самодельных вездеходов

При поиске конструкций на шинах рекомендуется обратить внимание на следующие модели:

• Professor;
• Priob-70;
• «Чертенок»;
• «Кузовок».

Свежий взгляд на предложенные готовые решения поможет внести нужные изменения в конструкторскую документацию.

Как собрать

Монтажные работы выполняют по рассмотренному выше алгоритму. Ободрыши закрепляют на новом каркасе. Функциональные диски можно сделать из старых алюминиевых тазов или других подходящих заготовок. Прочную фиксацию обеспечит пожарный шланг.

Нюансы при работе своими руками

Для переделки можно использовать колесо от МАЗ, ЗИЛ, другой грузовой техники. Следует проверить целостность внутренней части. При работе с прочной резиной инструменты быстро приходят в негодность. Нужно подготовить точильный диск, чтобы восстанавливать остроту кромки при необходимости. Для разметки применяют мелки.

Отличительные черты вездеходов

Транспортное средство повышенной проходимости должно обладать рядом обязательных характеристик:

• крепкий кузов;
• достаточная мощность двигателя;
• приспособленность его подвески к условиям плохих дорог;
• подходящие шины.

Также важны наличие большого багажника и возможность установки дополнительного оборудования.

Невозможно создать транспортное средство, идеально подходящее для любых нужд. Ради увеличения проходимости конструкторам приходится жертвовать другими характеристиками, в том числе скоростными показателями, экономичностью и комфортом пассажиров. Но и внутри вездеходов существует своя градация: какая-то техника подходит для пересечения водных преград, а другая — предназначена для пересечения по суше.

Универсальность — это всегда компромисс в ущерб функциональности вездехода. Если главная задача техники, например, состоит в преодолении водоемов, нужно покупать амфибию, а не универсальный аппарат. В остальных же случаях лучше выбрать модель, предназначенную для езды по суше.

Важнейший элемент вездехода — его колеса. Они не должны грузнуть в земле, иначе транспортное средство застрянет. По этой причине вездеходы оснащают шинами низкого давления. Особенность таких колес состоит в значительном объеме воздушных камер, благодаря чему повышается плавучесть и улучшаются амортизирующие качества. Низкое давление способствует созданию большей площади опоры на грунт. На утилитарных вездеходах используют шины со специальными грязевыми протекторами (так называемую елочку).

Шины бывают универсальными и специализированными. Последние оснащены грунтозацепами, помогающими справиться с бездорожьем. Также существуют специальные шины для преодоления водных препятствий, для болотоходов и снегоходов.

Немаловажное качество вездехода — вместимость. Очень удобно, когда есть возможность перевозить сразу несколько человек

Однако чем больше вместимость, тем тяжелее будет вездеход, и тем больше он станет потреблять топлива. Выбор зависит от потребностей покупателя: для егеря подойдет машина с 1-2 сиденьями, а для поездок на охоту или на рыбалку с компанией понадобится более вместительный вездеход.

Пошаговая инструкция

Для сборки машины потребуется подготовить набор инструмента (рекомендации приведены в заводской инструкции) и расчистить площадку, на которой будет осуществляться монтаж. Поскольку кузов сваривается из стального листа толщиной 2 мм, нужно подвести электрическое питание к месту работ. Следует предусмотреть оборудование для нанесения слоя грунта и краски: в помещении не должны находиться автомобили и прочие изделия, поскольку брызги краски нанесут ущерб внешним элементам отделки.

Чертежи для сборки своими руками

Производитель комплектует каждый набор документацией с описанием последовательности действий при сборке. При этом в инструкциях отсутствуют линейные размеры деталей, мастерская только дает советы по расчету габаритов узлов. Следует учитывать, что каждый вездеход Охотец имеет собственные очертания и габариты. Пользователь может самостоятельно изготовить эскизы или чертежи, основываясь на рассчитанных габаритах элементов конструкции.

Необходимые материалы и инструменты

Минимальный набор инструментов и приспособлений для сборки:

• сварочный полуавтомат;
• рулетка и угольник;
• отрезная машинка для получения заготовок и зачистки кромок;
• сверлильный станок;
• дрель и набор сверл по металлу;
• гаечные ключи.

Процесс сборки вездехода

Приблизительный алгоритм сборки:

1. Распаковать набор и проверить комплектность, приобрести дополнительные узлы и крепления.
2. Приварить к основанию ребра усиления и направляющие для установки агрегатов, а затем собрать нижнюю ванну.
3. Проварить стыки металлических панелей, что обеспечит герметичность корпуса и позволит преодолевать водные преграды.
4. Обезжирить поверхности и покрыть металл слоем грунта, устойчивого к механическим воздействиям и влиянию нефтепродуктов.
5. Собрать стальное основание для монтажа двигателя, предусмотреть резиновые демпферы опор, снижающие уровень вибраций, передаваемых на корпус вездехода.
6. Установить двигатель и коробку, подгоняя точки крепления агрегатов. Не допускаются смещения шкивов относительно друг друга — при ошибочном позиционировании возрастают нагрузки на ременную и цепную передачи.
7. Закрепить тормозные суппорты и диски на полуосях заднего моста (с помощью самодельных или заводских переходных планок).
8. Установить мост на основание и подключить карданный вал. В приводе предусмотрена подвижная муфта, компенсирующая ошибки при расчете положения узлов.
9. Смонтировать электрическую проводку с блоком предохранителей и установить аккумулятор (в случае использования электрического стартера). Схема разводки кабелей зависит от количества и мест установки дополнительного оборудования (например, фар головного света или плафонов подсветки пассажирского отсека).
10. Установить педали и рычаги управления, а также курок газа, связанный с дроссельной заслонкой карбюратора. Настройку натяжения соединительного троса произвести после первого пробного выезда.
11. Вывести дополнительный трубопровод с краном, позволяющий облегчить процедуру замены масла в картере мотора. Заявленный производителем Lifan ресурс двигателя составляет до 1000 моточасов только при условии своевременного обслуживания силовой установки.

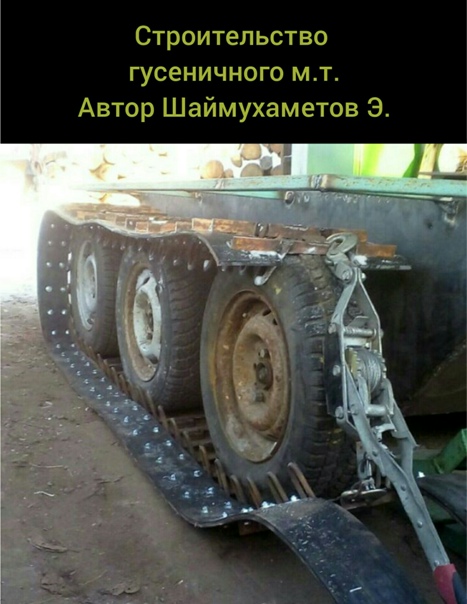

12. Собрать гусеницу, которая состоит из параллельных резиновых лент и металлических скоб, увеличивающих коэффициент сцепления с грунтом. Для сверления отверстий рекомендуется использовать станок, позволяющий увеличить производительность и повысить качество изготовления. При сверлении дрелью возрастает риск поломки сверла.
13. Установить в салоне направляющие для крепления сиденья (например, от легкового автомобиля, производитель предлагает кресла с обшивкой, не впитывающей воду).
14. Смонтировать самодельный или готовый топливный бак, емкость резервуара зависит от плотности компоновки агрегатов в корпусе.
15. Окрасить внешние поверхности несколькими слоями эмали с промежуточной сушкой.

В конструкции вездехода могут использоваться дополнительные узлы, изготовленные по аналогии с техникой других мастерских (например, из Вологодской области). Перед местом водителя ставится рама с ветровым стеклом, встречаются конструкции с электрическим обогревом и стеклоочистителем. Над местом водителя и грузовой платформой монтируется трубчатый каркас для брезентового тента. После сборки осуществляется пробный выезд, после которого производится регулировка узлов.
