Монтаж опорных кранов: этапы и способы

Монтаж и демонтаж

Установка крана требует проведения предварительных работ, они начинаются с монтажа подкрановых путей. Их укладывают на эстакаде или земле. Существуют 3 варианта монтажа:

Пошаговый. В его основе лежит сборка узлов, она осуществляется на подкрановых путях.
Укрупненная сборка. Крупные элементы собирают на земле, а потом поднимают на требуемую высоту. Так поступают с электрооборудованием и механизмами.
Полноблочный. Этот способ основан на полной сборке, она осуществляется на полу. Мост собирают целиком, затем выполняют монтаж, технология требует мощной техники.

Монтажными работами должны заниматься специалисты, они же осуществляют демонтаж мостового крана, делают заземление. Он требует строго соблюдения норм безопасности. К нему прибегают, когда нужно заменить старый подъемный механизм. Он необходим и после завершения работы на участке.

Есть несколько вариантов демонтажа, каждый из них зависит от того, что предполагается делать с краном дальше. Если он подлежит утилизации, с него снимают подкрановые балки. Конструкцию освобождают от кабеля, убирают электромостовой двигатель, сматывают тросы. На металлолом отправляют пролетные балки и другие узлы, выполненные из металла.

Если кран переносят в другое место, от него отъединяют ходовые механизмы мостового крана и устройства для перемещения грузов. В таком виде конструкцию транспортируют на рабочую площадку, где снова собирают.

Электрооборудование на ГПМ

К электрооборудованию для мостовых кранов предъявляются повышенные требования, так как они работают в высокоинтенсивном режиме, постоянно включаясь и выключаясь, разгоняясь и останавливаясь.

К электрическому оборудования для кранов относятся:

Электродвигатели. Наиболее часто используемыми являются асинхронные трехфазные электрические двигатели. По типу исполнения обмотки ротора они подразделяются на фазовые и с короткозамкнутым контуром. Принцип работы основан на взаимодействии проводники и вращающегося поля. Поле создается на обмотках статора, обмотки ротора служат проводником. Вращение двигателя прямо пропорционально вращению ротора – увеличение частоты ротора уменьшает вращение электромотора.

Рис. 2. Электрическая схема мостового крана с описанием

Устройства управления (контролеры, пускатели, реле).
Защита (выключатели, предохранители).
Механизмы для тормозной системы.

Также в эту категорию можно причислить вспомогательное электрооборудование: освещение, сигнализация, подогрев кабины оператора.

Питания на кран подается через гибкий электрический кабеля или троллею (для кранов высокой грузоподъемности).

Виды монтажа мостовых кранов

Монтаж двухбалочного крана

Все работы по установке мостового крана нормативно закреплены в требованиях ГОСТа, СНиПа, РД 10-138-97 и ПБ 10-382.

Согласно данным нормативным документам, различают следующие виды монтажа:

Комплексный, включающий установку сперва подкрановых путей, а затем и сборку непосредственно грузоподъемной техники.
Частичный, подразумевающий монтаж мостового крана на уже установленные подкрановые пути. Учитывается то обстоятельство, что подкрановые пути при таком виде установки, требуют обязательной дополнительной нивелировки, согласно нормативным требованиям вышеприведенных документов.

Этапы установки мостового крана включают следующие действия: изучение места установки крана с целью проведения необходимых расчетов и нахождение оптимального способа сборки механизма. В полном соответствии с полученными данными разрабатывается ППР, аббревиатура которого расшифровывается как «Проект производственных работ». В данном документе сформулированы ключевые технологические решения касательно монтажа грузоподъемной техники.

Особенности монтажа подкрановых путей

Поскольку подкрановый путь является основой грузоподъемной конструкции, то его качественный монтаж не только сложный, но и важный этап установки крана в целом Особенности выполнения подкранового пути напрямую зависят от типа и индивидуальных отличительных характеристик грузоподъемного оборудования. Различают следующие виды выполнения подкранового пути для мостовых кранов:

комплекс подкрановых балок, крепящихся непосредственно к несущим элементам конструкции помещения;
установленный на несущих колонах здания опорный подкрановый путь;
подвесной крановый путь, крепящийся к стропилам, усиленным фермам;

В общих чертах монтаж подкрановых путей выглядит следующим образом:

Разрабатывается проект пути;
Проводится тщательная экспертиза предполагаемого места монтажа;
Разрабатывается ППР;
Поставляются все необходимые элементы металлоконструкции, крепежные элементы;
Монтируются подкрановые балки, рельсы;
Осуществляется нивелировка подкрановых путей.

Что такое мостовой кран

Устройство получило свое название из-за моста, который перемещается по двум параллельным балкам, установленным на высоте, с упорами-ограничителями на концах со стальными креплениями. За счет движения по подкрановым рельсам идет продольное перемещение груза.

Сверху устанавливается грузовая тележка с подъемным устройством – тельфером. Передвигаясь, тележка создает поперечное перемещение груза, а тельфер его поднимает, опускает по вертикальной оси координат. Таким образом, в пределах пространства, ограниченного подкрановыми балками, возможно перемещение груза с помощью тележки в любую точку. Также тележка перемещается, позволяя использовать специальные грузозахватные устройства.

Передвижение грузовой тележки, подъем грузозахватного приспособления чаще всего через электрический привод, но он может быть ручным. Управление тележки осуществляется оператором либо из кабины, расположенной на высоте, либо снизу при помощи проводного пульта или радиоуправления.

Рис. 1. Определение мостового крана

Основные различия мостового крана и кран-балки

Многие считают, что это два названия одного и того же устройства. Оба крана действительно относятся к единой категории — технике мостового типа, но имеют различия в комплектации, характеристиках и конструкции. Кран-балка — это упрощенный кран мостовой с облегчённой конструкцией, большей мобильностью и простотой управления. Мостовой оснащён большим количеством дополнительного оборудования, в том числе подкрановыми путями (рельсами). Технически допустимая грузоподъёмность крана может доходить до 320 тонн.

Уже около 40 лет кран-балки и мостовые краны облегчают работу на производстве. В 1980 годах в СССР выпускалось от 6 до 7 тысяч единиц кранов мостового типа. Устройства данного типа по-прежнему очень востребованы.

Какую технологию монтажа выбрать

Технология монтажа полностью зависит от массы и габаритов устанавливаемой техники, а также от особенностей здания или планировки помещений, цехов и складов

Также на выбор технологии монтажа влияет площадь монтажной площадки, способ и последовательность проведения работ по сборке крана.

Особенности монтажа мостовых одно- и двухбалочных кранов предусматривают три подхода к исполнению:

Поэлементный тип установки, подразумевающий сборку конструктивных частей не на земле, а непосредственно на рабочей площадке участка грузоподъемного механизма. Для этого все детали поднимаются к месту установки. Неудобства данной технологии монтажа очевидны, но применение ее целесообразно в случае, когда не хватает свободного пространства (некоторые элементы крана все-таки достаточно габаритны и обладают большой массой механизмов, узлов и металлоконструкций, особенно если это двухбалочный кран).

Монтаж двухбалочного крана грузоподъемностью 200 тонн

Состав поэлементной технологии сборки мостового крана выглядит следующим образом: поочередный подъем полумостов и их соединение, монтирование грузовой тележки крана, анализ геометрических размеров конструкции в сборке, установка кабины оператора и запасовка канатов.

Крупноблочный тип установки. Сборка посредством данной технологии подразумевает монтаж отдельных блочных конструкций на земле – электрооборудования, узлов и механизмов крана. Затем укомплектованные и собранные узлы поднимают на площадку монтажа грузоподъемного механизма и собирают в единое целое. Благодаря данной технологи, значительно сокращается количество опасных операций по сборке на высоте, в разы ускоряется процесс установки в целом. К сожалению, технология не подходит для зданий, не располагающих достаточным количеством площади под сборку крупногабаритных конструкций.
Полноблочный тип установки заключается в сборке моста крана полностью в нижнем положении, то есть на земле. Готовый мост крана поднимается для установки на крановых путях. При этом у специалистов по монтажу есть выбор – осуществлять монтаж грузовой тележки вместе с мостом или раздельно.

Таким образом, очевидно, что самые перспективные и выгодные технологии установки – крупноблочная и полноблочная. В них сокращено количество операций, которые нужно осуществлять на высоте, есть возможность использования грузоподъемной техники, а также более сжатые сроки исполнения по сравнению с поэлементной технологией сборки.

На что стоит обратить внимание при установке крана

Фото процесса монтажа. Выполняет компания “ТехКранМонтаж” Качественная установка мостового крана – залог дальнейшей бесперебойной и эффективной эксплуатации крана

Именно на момент возведения нужно обращать особенное внимание, так как в данном процессе закладывается не только непосредственно механизм, но и основа его высокой производительности, как и продолжительность эксплуатационного периода грузоподъемной техники

Монтажные работы (точно так же как и демонтаж мостового крана) должны осуществлять только специалисты. Как правило, данным видом работ занимаются специализированные компании, имеющие документально закрепленное право осуществлять установку кранов

Мостовые краны относятся к механизмам класса повышенной опасности, поэтому крайне важно соблюдать технику безопасности, как при монтаже, так и при эксплуатации

На видео запечатлен процесс монтажа однобалочного мостового крана

Большое значение стоит уделить выбору компании, которая будет устанавливать грузоподъемные механизмы. Среди главных особенностей стоит выделить наличие всех документов, разрешающих установку, настройку и пуск механизмов, наличия качественного специального оборудования для установки, штат высококвалифицированных специалистов с опытом осуществления подобных работ.

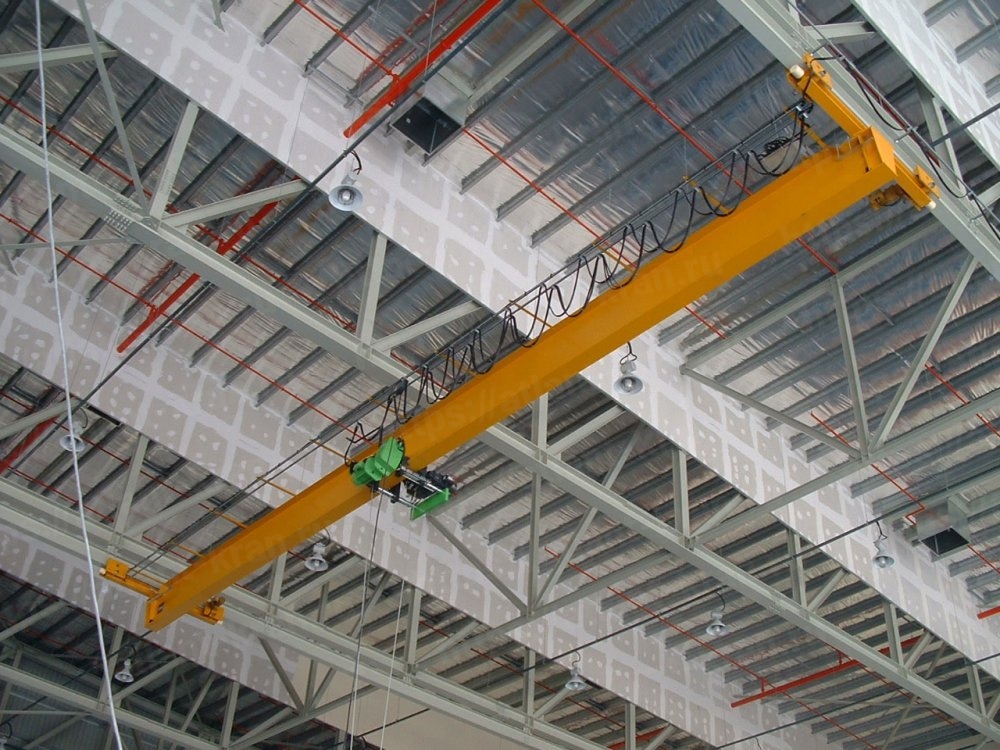

Виды однобалочных кранов и их особенности

Существует 2 основных разновидности мостовых однобалочных кранов:

Подвесные. Грузоподъемная конструкция крепится на полки, установленные на крановые пути. Подвесные мостовые однобалочные краны могут иметь 2 или 3 пролета. Их преимуществом являются небольшие габариты. Подвесные механизмы можно установить на стыковки с другими подвесными линиями. Их подрельсовые пути можно разместить на крышах зданий или стенах.
Опорные. Их устройство отличается тем, что рельсовые пути располагаются на поверхности, по которой проходит вся мостовая система. Эта конструкция позволяет создать дополнительную опору, что увеличивает площадь пространства для перемещения грузов и высоту их подъема.

Существует отдельная классификация мостовых кранов-балок по грузоподъемности:

I категория: грузоподъемность до 5 т.
II категория: грузоподъемность от 6 до 50 т.
III категория: грузоподъемность от 51 до 320 т.

По способу перемещения выделяют следующие виды однобалочных кранов:

Радиальные. Подъемный механизм вращается вокруг платформы, закрепленной в центре производственного цеха, по кольцевому рельсу.
Хоровые. Имеют схожий принцип вращения с радиальными моделями. При этом радиус их вращения не изменяется.
Поворотные. Отличаются автономностью. Их вращение ограничивается протяженностью крановых путей.
Кольцевые. Грузоподъемные механизмы могут перемещаться по рельсам с разным диаметром.

Также существует классификация по типу привода. Мостовые однобалочные краны выпускается с ручным и электрическим приводом. В моделях с ручным приводом в качестве основного грузоподъемного механизма используются тали червячного типа. Они используется для транспортировки небольших грузов. Модели с электроприводом применяются для подъема тяжелых объектов. Передвижение однобалочной конструкции осуществляется посредством 4-х электромоторов.

На что стоит обратить внимание при установке крана

Фото процесса монтажа. Выполняет компания “ТехКранМонтаж”

Качественная установка мостового крана – залог дальнейшей бесперебойной и эффективной эксплуатации крана

На видео запечатлен процесс монтажа однобалочного мостового крана

Принцип работы устройства

Кран-бaлка является своеобразной конструкцией, состоящей из таких элементов, как:

аппарат для подъема грузов;
направляющая, по которой перемещается механизм (так называемая пролетная бaлка);
пара концевых балок, которые требуются для перемещения крана по направляющим.

Подъемный механизм перемещается по пролетной бaлке в двух направлениях: по вертикали и по горизонтали. Сам механизм в действие приводится благодаря приводу, регулируемому пультом управления. Весь процесс работы техники можно разделить на несколько основных ступеней:

подъем груза;
рабочий ход (перемещение груза к месту назначения);
выгрузка;
холостой ход (возвращение месту загрузки).

Такая конструкция очень удобна. Ее могут применять как снаружи, так и внутри помещения. Отдельные разновидности этого инструмента можно устанавливать даже в небольших углах, которые довольно часто остаются пустыми из-за своего неудобного расположения.

Кран-балки классифицируют на подвесные и опорные.

Виды мостовых кранов

Виды определяются по типу:

конструкции – однобалочная или двухбалочная, опорная или подвесная;
привода – электрический или ручной;
грузозахвата, определяющего функциональность.

Мощная подъемная техника с высоким тоннажом – это исключительно опорные двухбалочные электрические устройства. Подъемная техника невысокого тоннажа (до 8 т) может быть как подвесной, так и опорной, иметь мост из одной или двух балок, ручной или электрический привод работы. Различные типы грузозахватов – грейферные, магнитные, другие устройства могут устанавливаться на мостовое оборудование любой мощности и производительности.

Какие виды кран-балок используются

По типу конструкции такие краны делятся на опорные и подвесные.

Опорные характеризуются тем, что концевые тележки двигаются по подкрановому пути, опираясь на путь (полнотелый квадрат или крановый рельс). Также зачастую опорная конструкция способна нести большую нагрузку, обеспечивая более высокую грузоподъемность крана.
Подвесные кран-балки осуществляют движение вдоль путей (двутавры типа М), находясь под ними. В такой конструкции концевые тележки крепятся под путями. Сам двутавр крепится к эстакаде или специальным фермам, установленным вдоль помещения. Конструкция такого типа обеспечивает доступность к перемещению груза вдоль всего пролетного строения (в том числе у боковых стен помещения), так как нет ограничений по краям в виде опорных концевых тележек. Увеличивается рабочая площадь для транспортировки грузов.

В зависимости от условий эксплуатации выделяют краны для открытых и закрытых производственных площадок. В то время как кран-балки для помещений имеют стандартную комплектацию, аналоги для открытых площадок оснащаются дополнительной защитой механизмов и электрооборудования от воздействия условий окружающей среды. Особым видом кранов являются изготовленные в пожарозащищенном, химически защищенном, взрывозащищенном и тропическом исполнении.

Кран-балки управляются вручную или при помощи электропривода.

Ручная кран-балка. Передвижение крана осуществляется при помощи человеческой силы. Для подъема и перемещения грузов используется ручная или электрическая таль. Передвижения такого крана осуществляется вручную вдоль подкрановых путей. Применяется в условиях, где нет возможности подключения к электросети, либо не требуется интенсивная и быстрая работа крана. В качестве элемента подъема груза может применяться цепь (для цепной тали) либо канат/трос (для канатной тали). Используются ручные кран-балки в автомастерских, сборочных цехах, сервисных центрах. Они значительно дешевле и проще в обслуживании.
Электрическая кран-балка. Для кранов с электрическим приводом движение крана происходит при помощи электродвигателя, что повышает безопасность и эффективность в процессе эксплуатации. Грузы могут подниматься при помощи электрической или ручной тали. Электрическая таль позволяет поднимать грузы большей массы. Перемещение груза выполняется при помощи концевых тележек, оснащенных электроприводом.

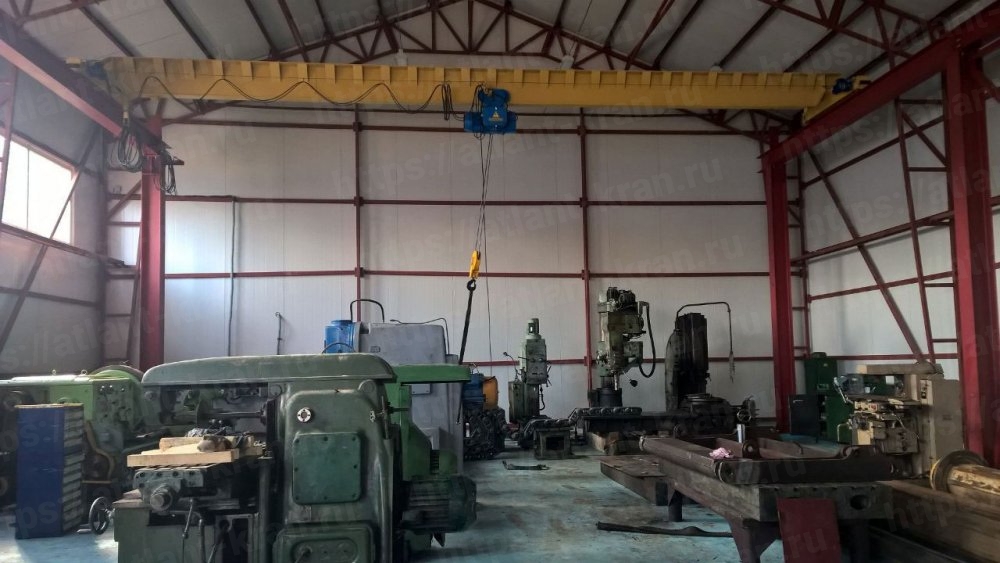

Кран-балка опорная электрическая

Кран-балка подвесная электрическая

Ключевые характеристики при выборе кран-балки

Приступая к выбору легкого мостового крана нужно понимать на какие характеристики необходимо обратить внимание в первую очередь. Это позволит сэкономить время и выбрать кран наиболее подходящий под требования вашего производства

Тип крепления и мощность силовой установки, смонтированной на кран-балке характеризуют эксплуатационные возможности грузоподъемного оборудования. Не последнюю роль играет выбор конструкции несущей части (например эстакад или опорных стоек). Эти характеристики определяют допустимую интенсивность и режим работы крана. Допустимая грузоподъемность для кран-балок может достигать 10 и более тонн.
Длина пролета. Немаловажным элементом, отражающим эксплуатационные возможности крана — является длина пролета. На разных производственных площадках необходимо предварительно определить допустимое расстояние от боковых точек помещения, чтобы точно подобрать длину пролета. Благодаря этому достигается полная доступность к погрузочно-разгрузочным работам по всей площади помещения. Подвесные кран-балки бывают однопролетными и двухпролетными, опорные только однопролетными.
Высота подъема. Эта характеристика определяет на какую высоту возможно поднять груз.

Общие правила установки пролетов

Пролеты мостовых кранов должны быть связаны с пролетами зданий;
Если ширина пролета мостового крана не превышает длину 23 метра, то заклдывается только один путь;
Пролетные краны должны иметь свою градацию, которая должна быть создана согласно стандартам.

Стандарты для градации мостовых кранов были созданы для того, чтобы установить взаимозаменяемость кранов. Это очень необходимо для промышленных предприятий, на которых используются краны. Иногда на производстве необходимо поменять пролет крана. Для этого необходимо знать, что если пролет крана увеличить, то данный кран сможет поднимать грузы намного легче тех, которые он поднимал перед увеличением пролета.

Но все же если есть необходимость увеличить пролет крана, а грузоподъемность оставить прежней, то нужно проводить специальные расчеты, которые проводятся при установке металлоконструкции. Если пролет уменьшить, то способность поднимать грузы останется такой же, как и до уменьшения пролета. Конечно такую работу можно доверить только профессионалам , и работникам, которые имеют большой опыт в проведении таких работ. Так как такие работы должны проводиться в соответствии со стандартами.

Особенности монтажа подвесного однобалочного и опорного крана

На порядок операций по сборке грузоподъемного оборудования влияет способ крепления крана по отношению к несущим конструкциям производственного помещения.

Так, монтаж мостового подвесного (однобалочного) крана включает перечень следующих операций:

Рабочие осуществляют монтаж подкрановых путей

установка пролетной балки на специальные подставки;
сборка концевых балок;
сборка электротельфера;
осуществление электромонтажных работ по проекту;

Готовый собранный подвесной (однобалочный) кран устанавливается уже непосредственно на подкрановые балки.

Действия по монтажу мостового опорного (однобалочного) крана включают следующие операции:

установка концевых балок на подкрановые пути;
сборка моста;
монтаж готового моста непосредственно на концевые балки;
проверка прочности сварочных и болтовых соединений.

Окончание монтажа мостового крана еще не сигнал к тому, что можно приступать к работе! Согласно важному нормативному документу ПБ 10-382-00, после сборки грузоподъемного оборудования, конструкция должна пройти все предписанные испытания. В них включают:. В них включают:

В них включают:

статические испытания, заключающиеся в проверке крана на возможность поднять груз, превышающий рекомендуемую производителем грузоподъемность на 25%;
динамические испытания, проверяющие способность крана поднять груз, превышающий рекомендуемую грузоподъемность в движении на 10%.

Представленные испытания в полной мере проверят мостовой кран на работоспособность тормозов и прочих механизмов, исключат вероятность аварий и несчастных случаев, связанных с изначальной неисправностью грузоподъемной конструкции.

Два способа опирания на крановый путь

У двутавровой пролетной балки есть верхний и нижний горизонтальные пояса. На верхний размещают опорные, а под нижний крепятся подвесные:

Опорные — устанавливаются колесами на рельсы сверху. Грузоподъемность опорных ГПМ — максимальна (до 500т), но постройка подкрановой эстакады или опор требует финансовых затрат.
Подвесные — подцепляются к нижним полкам кранового пути. Этот вид опирания прост в монтаже и имеет невысокую стоимость. Небольшая грузоподъемность (до 8т) окупается малой высотой конструкции, из-за чего размер рабочей зоны больше, чем у опорных кранов. Подвесные краны можно установить на часть цеха. Есть возможность стыковать краны (стыковой замок) и перемещать тележки с одного крана на другой.

Конструкции устройства бывают разными. Они могут двигаться поступательно или совершать обороты вокруг вертикальной оси (хордовые, радиальные и поворотные) ГПМ.

Особенности монтажа подкрановых путей

комплекс подкрановых балок, крепящихся непосредственно к несущим элементам конструкции помещения;
установленный на несущих колонах здания опорный подкрановый путь;
подвесной крановый путь, крепящийся к стропилам, усиленным фермам;

В общих чертах монтаж подкрановых путей выглядит следующим образом:

Разрабатывается проект пути;
Проводится тщательная экспертиза предполагаемого места монтажа;
Разрабатывается ППР;
Поставляются все необходимые элементы металлоконструкции, крепежные элементы;
Монтируются подкрановые балки, рельсы;
Осуществляется нивелировка подкрановых путей.

Из чего складывается смета на монтаж

Смета на монтаж мостового крана включает полный перечень работ, которые были проведены, вне зависимости от того, косвенно или непосредственно они касались монтирования конструкции. Сам состав работ напрямую зависит и от метода монтажа, который специалисты определяют, опираясь на конкретные условия.

На метод монтажа большое влияние будет оказывать масса крана, а также его конструкция

Местоположение установки и степень готовности строительного объекта внесут немалую долю в определение конечной стоимости работ. При составлении сметы на монтаж большое значение уделяют особенностям конструкции здания, видовому составу парка грузоподъемных машин, находящихся в наличии у заказчика.

Если говорить о наиболее популярных методах монтажа мостовых кранов, то это:

Процесс монтажа мостового крана

монтаж посредством стреловых самоходных кранов;
монтаж с привлечением башенных кранов;
монтаж с использованием стреловых рельсовых кранов;
монтаж, основанный на особенностях конструкции каркаса здания;

Нередко при интенсивной эксплуатации мостового крана приходится иметь дело с его ремонтом. Мелкий ремонт осуществляется в текущем режиме, а капитальный, как правило, требует специальной организации. Поэтому существует и такой вид сметы, как смета на ремонт мостового крана. В нее будет входить перечень работ, включающий:

разборку крана или его стратегической части, нуждающейся в капитальном ремонте;
промывка деталей, очистка и промывка механизмов и важных узлов;
замена сломанных или изношенных деталей;
проверка, ремонт или замена крепежных элементов;
сборка и проверка (обкатка) механизма.
