Как разобрать коробку передач уаз нового образца

Как разобрать коробку передач уаз нового образца

Разбираем коробку передач для замены изношенных деталей

Показываем разборку на примере четырехступенчатой коробки передач с синхронизаторами на III-IV передачах

Снимаем коробку передач, как указано в предыдущей статье

В картер коробки передач заливаем 0,5 л керосина или дизельного топлива и промываем коробку, вращая вторичный вал

После этого сливаем жидкость

Снимаем выжимной подшипник

Откручиваем ключом на 12 четыре болта крепления

Снимаем полукруглую пластину и крышку подшипника с прокладкой

При установке дренажный канал в крышке должен совпасть с отверстием в картере

С помощью ключа на 12 откручиваем шесть болтов крепления крышки механизма переключения передач и снимаем крышку с прокладкой

Поворачиваем первичный вал вырезом на муфте синхронизатора в сторону шестерни промежуточного вала

Поддеваем отверткой и снимаем стопорное кольцо переднего подшипника первичного вала

Поддеваем подшипник двумя монтажными лопатками или отвертками и вынимаем первичный вал

Вынимаем кольцо синхронизатора

Извлекаем 14 роликов из расточки первичного вала

Плоской отверткой откручиваем стопорный винт оси блока шестерен заднего хода

Через бородок выбиваем ось назад и вынимаем ось и блок шестерен заднего хода

Крестовой отверткой откручиваем два винта крепления стопорных пластин заднего подшипника вторичного вала и снимаем пластины

Отвертками поддеваем и снимаем стопорное кольцо ступицы синхронизатора

Выколоткой из мягкого металла выбиваем и вынимаем вторичный вал назад

Аккуратно вынимаем шестерни и муфту синхронизаторов вторичного вала и запоминаем расположение деталей на валу

При сборке муфты нужно учесть, что фаска на венце синхронизатора и глубокая проточка на ступице обращены в одну сторону

Поддеваем отверткой и снимаем крышку переднего подшипника промежуточного вала

Расконтриваем гайку переднего конца промежуточного вала

Откручиваем головкой на 36 гайку, удерживая вал от прокручивания, упираясь молотком в прямозубую шестерню

Через выколотку молотком из мягкого металла выбиваем промежуточный вал назад

Вынимаем вал (с подшипником и дистанционной втулкой) и шестерни из картера

Выбиваем из картера передний подшипник

Разборка первичного вала

Поддеваем отверткой и ножом снимаем стопорное кольцо с первичного вала

Удерживая вал на весу за подшипник, молотком из мягкого металла выбиваем из него вал

Съемником пользоваться не рекомендуется, можно повредить маслоотражательную шайбу

Снимаем подшипник и маслоотражательную шайбу

Разборка блока шестерен заднего хода

Круглогубцами сжимаем и вынимаем стопорное кольцо подшипника блока шестерен заднего хода

Также снимаем стопорное кольцо с другой стороны блока шестерен

Нажимаем на внутреннюю втулку подшипника, вынимаем торцевую шайбу и вынимаем втулку подшипника

Извлекаем сепаратор с роликами и вторую торцовую шайбу

Разборка вторичного вала

С помощью отвертки или щипцами снимаем стопорное кольцо вторичного вала и шлицевую шайбу

С помощью съемника спрессовываем двухрядный шариковый подшипник с вторичного вала

Снимаем подшипник и маслоотражательную шайбу

Снимаем с промежуточного вала дистанционную втулку (фаска направлена к шестерне)

Зажимаем вал в тисках за шлицевую часть через деревянные прокладки

Пассатижами снимаем стопорное кольцо с подшипника

Ключом на 27 откручиваем по часовой стрелке (резьба левая) болт крепления заднего подшипника промежуточного вала

Снимаем специальную шайбу

С помощью съемника, подложив при необходимости под его винт гайку М12, спрессовываем и снимаем подшипник

Разбираем муфту синхронизатора

Разборка механизма переключения передач

Отверткой выбиваем заглушки штоков механизма переключения передач

Откручиваем ключом на 17 пробку-заглушку гнезда фиксатора и вынимаем пружину и шарик

Плоскогубцами снимаем контровочную проволоку болтов крепления вилок к штокам

Ключом на 10 откручиваем три болта

Бородком выбиваем шток вилки первой-второй передач вместе с заглушкой

Вынимаем вилку и шток

Надеваем на штоки вилки и фиксируем их болтами, чтобы не перепутать

Ремонт Крышки Кпп Уаз 452 Своими Руками

Если вы обладатель УАЗа и есть подозрения о выходе из строя коробки, то нужно непременно взяться за ремонт. Агрегат выходит из строя, когда водителю приходится держать рычаг переключения скоростей на ходу, когда они начинают переключаться сами по для себя (чтоб не допустить этого, водители перевязывают их веревками). Время от времени слышны скрипы.

Для ознакомления с технологией ремонта прочтите про ремонт КПП УАЗ 452 своими руками. Для начала нужно найти тип коробки УАЗ, который стоит на машине. Невзирая на различие меж моделями автомобиля, на их устанавливают схожие раздаточные коробки. Потому можно считать, что ремонт проводится фактически идиентично. Для этого потребуются набор ключей, некие инструменты и вспомогательные средства (их список приведен ниже).

На большинстве моделей автомобиля этого типа обе детали представляют собой одно целое. Вес такового узла добивается 75-82 кг, потому для вас пригодится ассистент. Если на ремонтируемом автомобиле есть каркас безопасности, то можно для снятия под ремонт КПП УАЗ 452 своими силами использовать ручную лебедку.

Машину нужно поставить на ровненьком месте, потому что потом придется ее передвигать на 0,5 м вперед либо вспять. Сначала сливают масло. У обоих коробок объем общий, но пробки для слива воды раздельные. Пока масло выливается, нужно снять фронтальные сиденья и открутить их, а потом убрать половинки лючка на пол машины. Дальше наступает черед снятия тяг спидометра.

Когда масло стечет, заворачивают сливные пробки на место. Под барабаном ручного тормоза находится поперечина рамы, ее нужно снять. Отключают муфты фронтального моста и откручивают фронтальный кардан. Если обнаружите на нем слабость гаек, то нужно снять эту деталь.

Буханка. Купив і поставив? Кришка кпп

Если ремонтируется КПП УАЗ 3303, нужно быть поосторожнее с муфтами. Машину передвигают на 0,5 м (в всякую сторону) и через лючок снимают задний кардан. Отсоединяют глушитель от коробки раздачи и ослабляют имеющийся на нем хомут. Потом попеременно снимают такие детали, как:

• поддон сцепления;
• крепеж масленки от первичного вала (он находится справа, на колоколе);
• 4 болта, которые держат кожух вилок сцепления;
• регулировка штока цилиндра и вилка.

Раздаточную коробку обкручивают веревкой и подвешивают. Снимают последующие детали:

• болты подушек;
• гайки, держащие крепление коробки с колоколом.

При этих действиях движок, когда создают ремонт КПП УАЗ 452 своими силами, нужно подпереть домкратом. Когда коробка освободится, ее опускают и вынимают из-под машины. Рычаги нужно за ранее снять. На колоколе нужно сменять шпильки новыми.

Если необходимо отремонтировать КПП УАЗ Патриот, то нужно учесть, что размещение коробки и колокола там оборотное. Это относится и к расположению тяг. Но в целом разработка под ремонт КПП УАЗ 452 своими силами подходит для использования.

Откручивают болты и гайки, разъединяют коробку и ее раздаточный аналог. Меж ними установлена прокладка, укрепленная герметиком, потому придется пару раз стукнуть по кронштейну крепления узла к раме.

Сначала нужно снять крышку первичного вала и вывинтить левую гайку, которая находится на нем (см. рис.). Сейчас нужно снять его подшипник. Если он вышел из строя, его нужно сменять. Его роликовый «брат» установлен снутри вала, его также нужно поменять. Потом снимается стопорное кольцо со вторичного валка. Отвинчивают стопор двухрядного подшипника. Вал нужно вышибить и поменять деталь.

Дальше следует муфта третьей передачи в сборе. Медные синхронизаторы подменяют совместно с сухариками. Потом наступает очередь шестеренки задней передачи. Отвинчивают коробку фронтального подшипника промежного вала. Не лупите по ней молотком либо керном: она из силумина и может треснуть.

Пытайтесь не разрушить ее резиновую прокладку, так как ее тяжело достать. На вынутом валу подменяют шестеренки и все подшипники. После чего собирают коробку в оборотном порядке. Когда устанавливают ролик на первичный вал, его обильно смазывают «Литолом». Все узлы и детали ставят на место попеременно, чтоб не ошибиться.

Ослабляют гайки фланцев и валов, снимают их. Ручной тормоз нужно проверить на работоспособность, если пригодиться, его нужно сменять. Снимают все крышки и подменяют сальники. Отвинчивают привод тяг спидометра и сапун (его нужно сменять). Инспектируют подшипники и по мере надобности меняют.

Ремонт КПП в категории «Авто — мото»

укр

рус

Специально для вас

Помощь

в Украине, в товарах / по продавцам

• Коробки переключения передач (КПП)

• Ручки КПП и ручника

• Шестерни трансмиссии

• Запасные части к тракторам

• Ремонт трансмиссии, МКПП, АКПП

• Товары, общее

• Синхронизаторы коробки передач

• Подшипники для транспорта

• Комплектующие для минисельхозтехники

• Детали трансмиссии, общее

• Прокладки для техники

• Защита картера и КПП

• Ремкомплекты автомобильные

• Детали двигателя мототехники

• Валы для коробки передач и редуктора

• Тросики автомобильные

• Фильтры трансмиссионные

• Диагностика и ремонт двигателя

• Элементы механизма сцепления

• Запасные части к комбайнам

•  Ручка кпп seat
•  Стойка для ремонта двс
•  Ручка кпп vw
•  Ручка кпп kia
•  Ручка кпп hyundai

КПП МТЗ, ремонт и продажа КПП МТЗ 80,82,892.

Услуга

от 15 000 грн

ГидроСпецРем-13

Ремонт и продажа КПП МТЗ-1221 и их модификации.

Услуга

от 55 000 грн

ГидроСпецРем-13

Комплект прокладок для ремонта КПП Т-150, паронит 1 мм

На складе

Доставка по Украине

790 — 800 грн

от 2 продавцов

800 грн

Купить

ФОП Шрам В. М.

Комплект прокладок для ремонта КПП МТЗ , паронит 1 мм

На складе

Доставка по Украине

240 — 250 грн

от 2 продавцов

250 грн

Купить

ФОП Шрам В. М.

Комплект прокладок для ремонта КПП Т-40 , паронит 1 мм

На складе

Доставка по Украине

290 — 300 грн

от 2 продавцов

300 грн

Купить

ФОП Шрам В. М.

Комплект прокладок для ремонта КПП Т-25 , паронит 1 мм

На складе

Доставка по Украине

240 — 250 грн

от 2 продавцов

250 грн

Купить

ФОП Шрам В.

Комплект прокладок для ремонта КПП Т-16, паронит 1 мм

На складе

Доставка по Украине

по 250 грн

от 2 продавцов

250 грн

Купить

ФОП Шрам В. М.

Ремонт КПП (ЯМЗ, МТЗ, ХТЗ, Т-150)

Услуга

от 7 000 грн

ЮА Компрессор

Ремонт КПП, трансмиссии тракторов Case MX210, MX310,MX315, MX335, Puma 210 Magnum 310/340/380.

Услуга

от 50 000 грн

ООО «Агроторговая компания»

Ремонт КПП

Услуга

4 000 грн

ТОВ «Евро Спец Моторс»

Ремонт коробки передач КПП Т-150, Т-156,Т-158 ,К-700,К-701

Доставка по Украине

35 350 грн

«Техно-Импекс»

Ремонт КПП John Deere

Услуга

Цену уточняйте

ТзОВ «Євротехіннов-ЕТІ»

Комплект прокладок для ремонта КПП ЮМЗ, паронит 1 мм

На складе

Доставка по Украине

по 250 грн

от 2 продавцов

250 грн

Купить

Силиконові Патрубки

Ремонт КПП ЗАЗ Вида

Услуга

1 500 грн

Автосервис»СТО» «AvtoDar» Ремонт КПП

Ремонт КПП Ланос

Услуга

1 500 грн

Автосервис»СТО» «AvtoDar» Ремонт КПП

Ремонт КПП Сенс Део

Услуга

1 500 грн

Автосервис»СТО» «AvtoDar» Ремонт КПП

Ремонт КПП ЗАЗ

Услуга

1 500 грн

Автосервис»СТО» «AvtoDar» Ремонт КПП

Ремонт КПП Таврия

Услуга

1 500 грн

Автосервис»СТО» «AvtoDar» Ремонт КПП

В городе Каменское СТО ремонт авто двигателя, КПП, ходовая часть, тормозная система и др.

Доставка из г. Каменское

100 грн/услуга

Купить

1000 Интересностей

Ремонт КПП Т-150, Т-150-Г, К-700

Услуга

4 000 грн

Agropostascha

Ремонт КПП К-700,К-701,К-702 Кировец (ПТЗ)

Услуга

от 980 грн

Agropostascha

Комплект прокладок для ремонта КПП ГАЗ-52, 53, 66, 3307, 3308, КАВЗ, ПАЗ

На складе в г. Харьков

Доставка по Украине

199 грн

Купить

PROSTO-RTI

РЕМОНТ КПП clark-hurth

Услуга

1 250 грн

JCB (Джисиби) Запчасти

Ремонт КПП ZL 40/50

Услуга

от 1 грн

ПП «Авто Альянс КП»

Ремонт КПП К-700,К-701,К-702 Кировец (ПТЗ)

Услуга

от 4 000 грн

ПП «Авто Альянс КП»

Ремонт КПП SB-165 SW L-34

Услуга

от 4 000 грн

ПП «Авто Альянс КП»

Ремонт КПП U35.605

Услуга

от 4 000 грн

ПП «Авто Альянс КП»

Ремонт КПП JCB

Услуга

от 19 200 грн

ООО «АНАК УКРАИНА»

Ремонт КПП ZF

Услуга

от 19 200 грн

ООО «АНАК УКРАИНА»

2

3

Вперед

Показано 1 — 29 товаров из 7000+

Продавцы

Ручка кпп hyundai

Стойка для ремонта двс

Ручка кпп seat

Ручка кпп vw

Ручка кпп kia

Active

Запчасти Rider

Запчасти к тракторам Xingtai 24В

Датчик скорости CHEVROLET

Кантователь двигателя

Запчасти к тракторам Dongfeng

Запчасти к трактору Jinma

Ручки КПП и чехлы PEUGEOT

Forza A13

Ремонт КПП со скидкой

Ремонт КПП оптом

Популярные категории

Авто — мото

Автозапчасти

Детали трансмиссии транспорта

Коробки переключения передач (КПП)

Детали салона автомобиля

Ручки КПП и ручника

Шестерни трансмиссии

Грузовики, автобусы, спецтехника

Автозапчасти и комплектующие

Запчасти к автотракторной, сельскохозяйственной спецтехнике

Запасные части к тракторам

Ремонт и обслуживание техники и оборудования

Ремонт и техническое обслуживание автотранспорта

Ремонт трансмиссии, МКПП, АКПП

• Перейти в кабинет компании
• Перейти в личный кабинет

Покупателям

Продавцам

Партнеры

• EVO. business
• Kabanchik.ua
• Вчасно
• Crafta.ua
• Zakupki.prom.ua
• Shafa
• IZI.ua
• Туры на Rozetka Travel
• Bigl.ua
• Официальные дилеры prom.ua

Бета-тест

prom.ua, 2008-2022

Насколько вамудобно на проме?

Что такое раздатка. Назначение раздаточной коробки

Раздаточная коробка устанавливается практически на все автомобили с полным приводом (например, Нива, УАЗ) или на автомобили с каким-либо дополнительным оборудованием требующий отдельный привод, и по принципу действия в первую очередь предназначена для разделение крутящего момента по осям автомобиля, отсюда и название — раздаточная коробка. Впервые раздатка была применена в начале прошлого века на легковых автомобилях, которые были предназначены для участие в гонках по бездорожью.

Но большинство потребителей не сразу поняли всю выгоду от «коробки скоростей» (такое название была дано раздаточной коробке после её изобретения) и отнеслись довольно таки скептически к данному новшеству. Но после применения раздатки в полноприводных грузовых автомобилях интерес у производителей и конечных потребителей к нему возрос. Хоть основной функцией данного узла и является распределение крутящего момента, у большинства его модификаций есть и дополнительная функция в виде увеличения передаточного числа.

Опрос: Знаешь ли ты что такое раздоаточная коробка? (Кол-во голосов: 72)

Знаю от и до

Пока не знаю, зашел почитать

Не до конца знаю что это такое

Вообще не знаю

Чтобы проголосовать, кликните на нужный вариант ответа. Результаты

Данная функция позволяет увеличить тяговые характеристики автомобиля, тем самым повышает проходимость транспортного средства, что очень полезно при передвижении по бездорожью.

Основные функций раздаточной коробки можно выделить:

1. Распределение крутящего момента по ведущим мостам, для обеспечения проходимости транспортного средства по бездорожью, максимально понижая циркуляционную мощность.
2. Повышение крутящего момента на ведущих мостах для снижения сопротивления качению колес, при эксплуатации автомобиля по бездорожью.
3. Обеспечение устойчивого движения транспортного средства на малой скорости при работе силового агрегата на максимальных мощностях.

Это интересно: Как делать ремонт генератора уаз и схема подключения реле — разбираем главное

Составляющие трансмиссии УАЗ

На машинах семейства УАЗ – 452 нового образца присутствует механическая КПП (четырехступенчатая). Обеспечивают облегченное включение передач синхронизаторы инерционного типа. Пятиступенчатая коробка передач АДС является синхронизированной на всех передачах переднего хода.

КПП УАЗ

На УАЗ может устанавливаться 5-МКПП Даймос (DYMOS). Данная коробка передач отличается своей надежностью. Средний ресурс ее работы – 300000 км пробега. Заливная пробка расположена посредине коробки, сливная снизу. Их представляется возможным открутить при помощи шестигранного ключа. Когда происходит слив масла, следует подготовить специальную тару. Новую жидкость нужно заливать до имеющегося на коробке уровня маслоналивного отверстия. Щуп позволяет точно определить то, до какой отметки залита жидкость. Альтернативой щупа может выступать длинный гвоздь. В целях профилактики, каждые 15000 км необходимо замерять уровень масла.

Коробка передач имеет наружные рычаги переключения. Рычаг в кабине свободно перемещается как параллельно, так и перпендикулярно своей оси.

Машина оснащается раздаточной коробкой. В конструкцию раздаточной коробки на УАЗ 452: валы ведущих мостов, шестеренки. Все перечисленные комплектующие детали находятся в чугунном картере. Картер и крышка соединяются гайками. Надежно закреплены в крышке штоки вилки переключения.

Имеется шлиц, подшипники. Здесь присутствует винтовая шестерня привода спидометра. На подшипниках «буханки» зафиксирован промежуточный вал. На данной коробке имеются надежные шестерни с прямыми зубьями.

Таким образом, КПП на УАЗ 452 состоит из множества узлов и агрегатов. Данный узел нуждается в регулярном ТО.

Как разобрать КПП Dymos на УАЗ Патриот

Важною частью любого автомобиля является коробка передач, с помощью которой осуществляется возможность изменения скорости движения транспортного средства. Автомобили, которые исходят с Ульяновского конвейера и называются УАЗ-3163, также оснащаются коробкой передач фирмы Dymos или Даймос

Представляет собой данный элемент механическую пятиступенчатую коробку передач корейского производства.

Данный агрегат на любом автомобиле не требует проведения частых ремонтов и профилактик. Все что необходимо для обслуживания этого нетребовательного механизма на внедорожнике УАЗ Патриот — это периодический контроль и замена масла. Со временем коробка передач подает первые признаки неисправностей, в результате обнаружения которых следует немедленно провести ремонт, в противном случае потребуется замена всего механизма, что является дорогостоящим элементом. Сегодня рассмотрим порядок разборки коробки передач Даймос на внедорожнике УАЗ Патриот и выясним, в каких случаях нужно проводить ремонт данного агрегата.

Сейчас будем разбирать саму коробку передач

Открутил крышку, открутил болты крепления фланца.Сейчас посмотрим, что там внутри. На вид пока ничего кардинального не вижу. Сейчас посмотрю, если что, расскажу. Видимо, проблема была вот в этом. Этот блок шестеренок, этот вал весь ходит ходуном, болтается. И здесь выдавило крышку, которая должна быть закручена.

Видимо, проблема в этом подшипнике блока шестеренок, потому что весь вал порой не зацепляется, потому что болтается. И еще у синхронизатора практически нет зубьев. У меня рядом есть знакомый специалист по ВАЗ, я сейчас с ним проконсультируюсь и продолжу ремонт.

Проконсультировался со специалистом, сказали, что подзамену идут оба подшипника промежуточного вала и подшипник первичного вала. Сточенный синхронизатор сказали не трогать, оставить так, потому что там нет ни сухарей, ни шариков. Он нормально будет работать. Надо еще поменять маслосгонную шайбу.

Съездил в магазин, купил подшипники: 50 208 с проточкой на первичный вал; 50 306 на промежуточный вал. Еще нужен без проточки 305-й подшипник открытый, но открытого не было, купил закрытый. Потом уберу эти резиновые штучки – будет открытый. Также герметик, прокладки на коробку, маслосгонные шайбы и болты на кардан.

Сейчас будем разбирать коробку. Чтобы снять промежуточный вал, надо снять эти шестеренки. Для этого я открутил этот болтик. Его надо открутить. Сейчас я буду выбивать ось. Все, выбил.

Теперь будем выбивать сам промежуточный вал. Для этого нам надо открутить эту гайку. И надо будет с той стороны бить по подшипнику, чтобы он сюда выпал. Сейчас посмотрим, как получится. Эту крышку выкрутить не получилось, потому что ее выдавило, и она пошла не по резьбе. Я ее просто выломал. Не знаю, есть такие в продаже или нет, она алюминиевая. Смотрите, что там произошло с подшипником — от него практически ничего не осталось.

Теперь нам надо выпрессовать первичный вал. Здесь на шестеренке есть такое место, где нет зубчиков. Ее надо поставить так, чтобы она не мешала выйти, чтобы зубья не цеплялись за эту шестеренку. Крутим, поставили, сейчас будем выпрессовывать. Нашел я отвертку такую железную, сейчас поставлю. Очень легко вышел этот первичный вал.

Пойдем дальше. Первичный вал мы вытащили, теперь приступаем ко вторичному валу. Надо открутить эти болты, снять эту стопорную шайбу, и по подшипнику туда ударить, чтобы подшипник вышел. Эти пластинки я уже открутил, которые держали подшипник в проточке. Теперь я снимаю стопорную шайбу, затем снимаю такую шайбу. Сейчас можно бить по подшипнику, чтобы он выходил. Теперь ударами молотка буду выпрессовывать подшипник. Подшипник надо отсюда вытащить, сейчас попробую. После снятия подшипника и снятия (неразборчиво 09:35) шайбы вытаскиваю вторичный вал.

Чтобы снять промежуточный вал, надо открутить эту гайку и туда его вбить. Сейчас попробуем, как это будет. Гайку промежуточного вала открутил, здесь осталась обойма от подшипника, и теперь будем вытаскивать шестерни. Он здесь весь разбирается и так должен выйти. Собираем, чтобы не забыть, как они стояли. Сейчас еще помою, почищу и приступлю к замене деталей и сборке коробки. Коробка разобрана, сейчас эту многовековую грязь очищу скребком. Потом попробую, у меня есть резак, можно и горелкой, это все обожгу, чтобы было чисто. Только потом буду все собирать.

Производим установку промежуточного вала.Одеваем сначала кольцо, затем маленькую шестерню, затем пойдет эта, поменьше. Затем так ставим большую. Только это все будем вставлять внутри, поэтому заново все разберем.

Теперь будем запрессовывать подшипник 50 306. С этой стороны запрессовали, переходим на другую сторону. Теперь запрессовываем подшипник с другой стороны. Устанавливаем вторичный вал. Прилепили ролики на солидол, сейчас будем вставлять во вторичный вал. Все, здесь больше пока ничего интересного нет. Сейчас будем собирать все, соединять с раздаткой. Самое интересное начнется, когда будем ставить ее на место.

Чтобы вставить коробку в раздатку, необходимо снять люк на раздатке и поправлять руками шестерни. Она должна совпасть со вторичным валом. Используя всевозможные подкладки, выставляю коробку вот так. Сейчас буду пытаться ее туда затолкать. Работу делаю один, не знаю, получится или нет. Пока снизу не получается поставить коробку, воткнул туда, но еще не попал за сцепление. Когда я переделывал полы в буханке, они у меня все сгнили, я предусмотрел вот такой люк, он на болтах держится. Сейчас попробую отсюда поднимать ее веревками и вставлять.

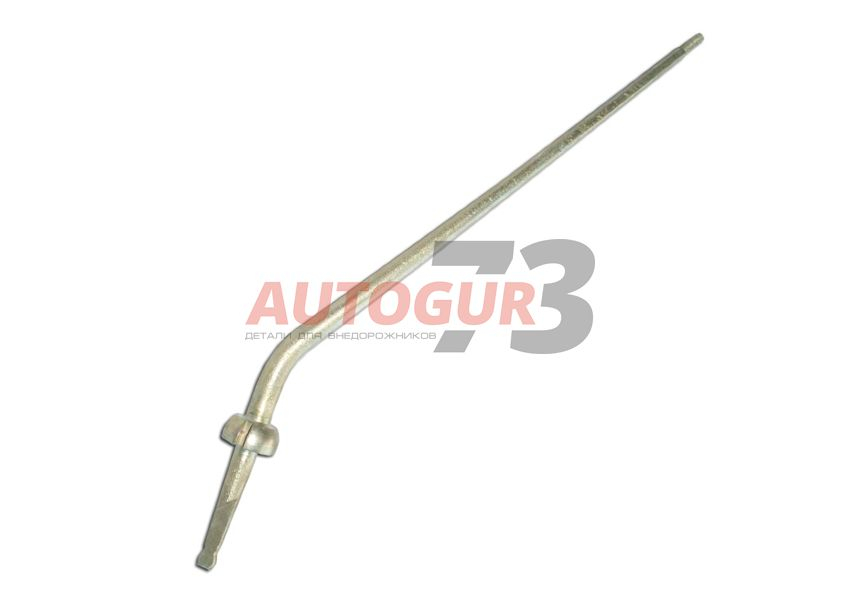

Рычаг переключения передач КПП УАЗ 469, 3151

Назначение

В автомобилях с механической коробкой передач, рычаг является очень важным элементом.Ручка, рычаг или рукоятка КПП – все это элементы системы переключения передач автомобилей. Особенность этих элементов в механических коробках передач состоит в том, что водитель должен воздействовать на них вручную. Через рычаг водитель может передавать усилие на механизм выбора, включения и выключения передач автомобиля. С учетом постоянно меняющихся нагрузок, скоростей и условий езды передачи приходится переключать очень часто, а значит, часто воздействовать на рычаг переключения передач.Благодаря возможности перемещаться продольно и поперечно относительно оси автомобиля, удается выбирать и включать передачи. Поперечное перемещение  позволяет реализовать выбор, а продольное перемещение отвечает за включение/выключение скоростей.

Принцип работы

Суть функционирования МКПП состоит в создании соединений между первичным и вторичным валом путем варьирования шестерней с различным количеством зубьев, что адаптирует трансмиссию под постоянно меняющиеся обстоятельства передвижения транспортного средства.

Данный силовой агрегат обеспечивает необходимые режимы работы мотора путем изменения количества оборотов, изменяя передаваемое усилие на ведущие колеса. Соответственно, при уменьшении количества оборотов снижается передаваемое усилие, а при увеличении — увеличивается. Это необходимо при удержании требуемого режима работы мотора при начале движения, снижении скорости или разгоне.

Особенности

Во-первых, это последовательность действий при запуске машины:

выжать педаль сцепления до упора и передвинуть рычаг КПП в положение нейтральной передачи, если есть сомнения правильно ли выбрана скорость необходимо пошевелить рукоятку рычага в стороны, при нахождении рукоятки КПП в нейтральном положении рычаг свободно ходит вправо и влево;

Во-вторых, схема переключения на МКПП. Она чаще всего находится на внешней части рукоятки рычага. При переключении передачи рекомендуется ориентироваться на тахометр. Переключаться на более высокую передачу можно раскрутив обороты двигателя до 1500–2000 об/мин в случае дизельного мотора и до 2000–2500 об/мин в случае бензинового.

В-третьих, процесс переключения передач. Он состоит из нескольких этапов:

• отпустить педаль газа;
• левой ногой выжать педаль сцепления до упора;
• рукой передвинуть рычаг в необходимое положение;
• аккуратно отпустить педаль сцепления и потихоньку нажать педаль акселератора.

Применяемость

Для постоянных клиентов и оптовых покупателей сотрудничество с нами выгодно, благодаря существующей системе скидок, программу которой, вы можете узнать у наших менеджеров.

Фотография карточки товара носит информационный характер. Возможно некоторое отличие комплектности и внешнего вида оригинального товара от представленного на фото изображения. За подробной информацией по характеристикам товара обратитесь к менеджеру 8 800 200 08 73 (магазин Autogur73) звонок по России бесплатный.
