Замена сцепления ауди-80, порядок выполнения работ

Как снимать со сцепления рабочий цилиндр?

1. Подняв левую лобовую часть машины, зафиксируйте её в таком положении.
2. Далее выкрутим напорную трубочку рабочего цилиндра (нужно подставить чистую тару до того, как польется струя тормозной жидкости).
3. И попустите крепёжный винт на рабочем цилиндре (нужно вытащить цилиндр из картера коробки).
4. Примените монтировку и средство по выведению окисления и коррозии.
5. Нанесите немного смазки на цилиндр (по открытым стенкам корпуса) и потом на приводной толкатель намажьте пасту (MoS2).
6. Рабочий цилиндр поместите в картер коробки, придавив так что бы вкрутить винт в корпус коробки.
7. После, прокачайте гидропривод сцепления.

Прокачка сцепления — бортжурнал Audi 80 Краcивая,из Кривого Рога 1990 года на DRIVE2

Вообщем кому интересно как правильно прокачать сцепление на AUDI 80 B3-4 и не только. Для начала процедуры необходимо приобрести прозрачный шланг я взял с системы (капельница) дальше одеваем на штуцер выжимаемого сцепления шлангочку, потом заливаем в неё тормозную жидкость, и одеваем на штуцер прокачки тормозов переднего левого колеса.И начинаем педалью тормоза прокачивать левое переднее колесо используя ключик и смотрим как выходят пузырки в бачке тормозной жидкости. Процес прокачки сцепления тот же как и процесс прокачки тормозов, откручиваем штуцер -закручиваем штуцер и ву а ля сцепление пр окачено можно даже так сказать професианально. Спасибо что почитали что не понятно пишите отвечу подскажу.

Цена вопроса: 0 ₽

Audi 80

Audi 80

Audi 80

Audi 80

Audi 80

Порядок выполнения операций

Отключаем и снимаем аккумуляторную батарею. Снимаем пыльник или защиту двигателя, если есть.

Отключаем лямбда-зонд, и вытаскиваем идущие от разъемов провода вниз под машину. Из ямы откручиваем крепление трубы к коробке передач (болт с гайкой «на 13»). Если есть, откручиваем 3 болта «на 13» и снимаем тепловой экран правого внутреннего ШРУСа. Ослабляем болты хомута («на 17»), соединяющий звено катализатора с резонатором, и сдвигаем его на резонатор. Откручиваем гайки (опять «на 17») крепления приемной трубы к выпускному коллектору. Снимаем приемную трубу с катализатором в сборе.

Откручиваем два болта «на 17», фиксирующих кронштейн рулевых тяг к рулевой рейке. Откручиваются сначала контрящие гайки, которые находятся снизу, а только потом выкручиваются болты

Внимание: болты нельзя выбивать, т.к. они вкручены во втулки рулевых тяг

Операция производится при повернутом до упора вправо руле либо через окошко под аккумулятором, либо из ямы с длинным (порядка полуметра) удлинителем.Откручиваем оба рулевых наконечника и извлекаем его из посадочного уха в стойке либо спец.съемником, либо ударами молотка. Выбивается ударом по «уху» сбоку, а не по пальцу наконечника сверху. Аккуратно вынимаем тяги в сборе в сторону левого колеса (в другую сторону не пробовали). Следим, чтобы кронштейн не задел за патрубки печки и тормозные трубки.

Откручиваем внутренние ШРУСы от фланцев коробки 12-конечной звездочкой «на 8». Отсоединяем провод «массы» и разъемы на коробке. Откручиваем опору коробки от подушки, ослабляем болт крепления подрамника и отводим опору с сторону. Для удобства можно открутить подушку от коробки. Откручиваем растяжку за коробкой в тоннеле глушителя (4 гайки «на 13»). Отворачиваем болты «на 19» стартера, крепящих его к коробке. Откручиваем 3 болта «на 19» коробки сверху, остальные снизу. Запоминайте какой где (они разные по длине). Поддерживая коробку сдвигаем ее назад до того момента, когда первичный вал выйдет из корзины, и опускаем ее. Желательно делать это вдвоем и иметь какую-либо страховку, т.к. коробка не очень легкая (порядка 40-50 кг) и удержать ее на весу не всегда легко и удобно.

Помечаем положение корзины сцепления относительно маховика. Удобно пометить то ухо под болт, которое находится напротив метки «0» маховика. Находим способ фиксации маховика от прокручивания. Выкручиваем болты корзины сцепления шестигранником, поддеваем слегка корзину отверткой, и, удерживая пальцем диск сцепления, снимаем сцепление в сборе. Проверяем состояние диска сцепления и корзины.

Замена заднего сальника коленвала:

Откручиваем болты маховика «на 17». Болты неудобные – у них слишком низкая шляпка, а момент большой (по мануалу 100 Н*м). Запоминаем положение маховика (на всякий случай, хотя болты крепления расположены неравномерно для исключения ошибки при установке) и снимаем маховик. Маховик тяжеловат на вес. Отворачиваем все болты «на 10» крепления крышки заднего сальника коленвала, и два болта поддона двигателя «на 10». Снимаем крышку сальника вместе с сальником. Выпрессовываем сальник из крышки и запрессовываем заподлицо по наружной поверхности новый сальник.

С этого момента начинается сборка в обратном порядке.

Мнения читателей

25kostik25: напишите здесь про гудит коробка на ходу независимо от передачи, звук усиливается пропорционально скорости авто иОчень трудно включается первая и задняя передачи. Подскажите пожалуйста в чем дело

Так как машина делается с намеком на правильный АВТОЗВУК подвывающая КПП не пишется в общую картину. Решено чтото делать.Нет запись будет не про переборку синхронизаторов и шестерен, покупать такие запчасти экономически не целесообразно, куда приятней заменить КПП в сборе, но просто взять и поставить в свою ласточку другую не в моих правилах.Для начала ищем живого пациента. С завода стоит маркировка AUF, именно такой ни разу не подвернулось, зато предложили CРB — клялись что сняли с двух литрового мотора. Долгие поиски в инете сведения о передаточных числах не дали, но твердо известно что она ставилась на двушки в Б4 кузове и купе( на последней кстати был такой же движок 3А) тут все сомнения отпали и я ее купил.

Отмыл как следует. И принялся за профилактику.

При снятой КПП рекомендуют заменить сальники первичного вала, приводных валов и штока выбора передач.

Ну и масло залить надо, а то с европы их везут пустыми для меньшего веса)).

Принцип работы

Нажатием на педаль управления 1 рычаги привода проворачивают ось 8, на которой установлена вилка 7, взаимодействующая с выжимным подшипником 5. Подшипник своей рабочей плоскостью нажимает на лапки корзины. Нажимной диск отходит от накладок ведомого диска под действием выжатых рычагов, разрывая поток вращения, идущий от ведущего маховика двигателя. Инерционное вращение вала сцепления останавливается тормозком 6, который установлен в мокром отсеке корпуса промежуточной части трансмиссии. Срабатывание тормозка обеспечивается сблокированным механизмом привода с педалью выключения муфты-сцепления 1 рис.Б. При этом прижимные пружины в стаканах упорного диска сжаты. При включении сцепления пружины рычагов привода отводят выжимной подшипник от нажимных рычагов корзины. Пружины в стаканах упорного диска своим усилием равномерно прижимают поверхность нажимного к накладкам фрикционного ведомого. Ведомый диск одновременно соединяется накладками своей обратной стороны с маховиком, соединяя трансмиссию с двигателем.

Старая и новая корзина

На тракторах МТЗ 80(82) штатно устанавливаются корзины двух видов. До 2002 года на трактора устанавливали механизм « старого образца» с открытыми отжимными рычагами и 12-ю прижимными пружинами. После машины стали комплектовать механизмом «нового образца» или так называемым — «усиленным сцеплением» с закрытыми отжимными лапками и 9-ю усиленными пружинами.

Корзина сцепления МТЗ комплектуется фрикционными дисками с накладками двух видов: с асбестовыми и безасбестовыми накладками. Цель отказа от асбестовых накладок — обезопасить обслуживающий персонал и окружающую среду от канцерогенных вредных продуктов, которые выделяются при рабочем трении. Однако практики утверждают, что ресурс безасбестовых дисков гораздо ниже.

Как демонтировать главный цилиндр сцепления?

Данную операцию необходимо проводить следующим образом:

1. С помощью подручных средств нужно удалить максимальное количество жидкости с бачка (шприцем или шлангом).
2. Под приборной панелью снять полочку с левой стороны (в кабине).
3. Под главный цилиндр поставить ненужную плоскую тару или тряпку. После снятия подводящей трубки подождать когда выльется оставшаяся жидкость.
4. С левой стороны от тормозного усилителя снять нагнетательную гидролинию ведущую к рабочему цилиндру (моторный отсек).
5. Выкрутить на креплении главного цилиндра 2 винта (с шестигранником).
6. Выдавить штифт после поддевания стопорного кольца на сопряжении главного цилиндра и рычага сцепления.
7. Аккуратно вынимаем цилиндр (поддеваем выколоткой, если туго идёт).
8. Перед монтажом нового цилиндра нужно настроить шатун, потому что он нажимает на поршень главного цилиндра. При этом, рычаг сцепления должен быть расположен на 1 см выше рычага тормоза.
9. Также посмотрите чтобы пружина хорошо восстанавливала педаль и в начальном положении не прилегала к кронштейну педальной коробки.
10. Чтобы настроить рычаг, попустите контрольную гайку на толкающем шатуне, прокрутив её вправо или влево. И после, не забудьте затянуть контргайку.
11. И напоследок, прокачайте воздух с гидропривода.

В Ауди 80 рычаг сцепления установлен с пружиной, которая после нажатия возвращает педаль обратно. Но, педаль может не подняться — это означает попадание воздуха в гидропривод (или заедание пружины).

Быстрая замена сцепления на ВАЗ 2115

Когда нужно проводить замену сцепления на отечественных автомобилях? Это нужно делать тогда, когда сцепление начинается пробуксовывать во время нажатия педали и после появления посторонних звуков или скрипов. Для замены сцепления на автомобиля нужна будет оправка центровки. Нужно менять сразу же два диска: ведомый и нажимной, а также нужно сразу заменить выжимной подшипник. Для проведения этих работ нужно обязательно снять коробку переключения передач. Не нужно забывать и о метках, положение корзины нужно будет обязательно пометить в маховике. Берем гаечный ключ на 8 и откручиваем 6 крепежных болтов корзины к маховику.

Маховик скорее всего будет проворачиваться на ВАЗ 2115, 2114, 2113, поэтому его нужно будет держать монтажкой. Болты полностью удалены, осталось только снять корзину и ведомый диск.

Нужно посмотреть на выступ муфты выжимного подшипника, там есть небольшая пружина, которую нужно убрать, сделать это нужно с помощью обычной отвертки. Теперь есть хорошая возможность вытащить выжимной подшипник вместе с муфтой, нужно снять конструкцию и пружину. Состояние вилки выключения сцепления нужно внимательно осмотреть и заодно осмотреть состояние прилегающей втулки. Если они изношены, тогда все детали нужно заменить на новые.

Не нужно забывать о том, что вилка располагается внутри резинового чехла, который выполняет защитную функцию. При замене сцепления ВАЗ 2115, 2114, 2113 из отверстия картера нужно аккуратно достать пластмассовую втулку вилки, ось рычага перемещаем и перемещаем нижний конец со своего места, таким образом вилку выключения сцепления можно с легкость вытащить.

Все детали нужно тщательно промыть в специальной посуде с керосином, после мойки нужно осмотреть их состояние. Нельзя устанавливать на место поврежденные детали, потому что через некоторое время они окончательно выйдут из стороя и таким образом могут сломаться другие детали конструкции, а это повлечет за собой дорогостоящий ремонт многих деталей сцепления. Старую смазку аккуратно удаляем, вал коробки передач нужно зачистить и промыть, заодно это можно сделать со втулкой подшипника. Нужно купить специальную смазку под названием ШРУС-4 и нанести ее тонким слоем.

Теперь все нужно собрать обратно: на картере фиксируем пружину сцепления, запрессовываем выжимной подшипник и вилку, все нужно делать в обратном порядке к снятию. На поверхность нужно нанести новую смазку. В торец коленчатого вала нужно вставить центрирующую оправку. Сверху оправки нужно вставить ведомый диск сцепления ВАЗ 2115, 2114, 2113 .

Диск нужно устанавливать так, чтобы та сторона, на которой ступица больше всех выпирает, направлялась в сторону коробки переключения передач

После этого на родное место нужно установить корзину, на данном этапе роботе нужно обратить внимание на метки, которые должны совпадать с метками на маховике. Теперь берем гаечный ключ на 8 и затягиваем 6 болтов крепления и работу эту нужно делать равномерно, момент затяжки — от 2 до 3 кгс/м. Опору нужно убирать и на место установить коробку переключения передач

Опору нужно убирать и на место установить коробку переключения передач

Когда сборка полностью завершена, нужно проверить работоспособность сцепления

Опору нужно убирать и на место установить коробку переключения передач. Когда сборка полностью завершена, нужно проверить работоспособность сцепления.

Audi 80 1.8S PM Конструктор › Бортжурнал › Замена комплекта сцепления и не только

Итак, на повестке дня замена диска сцепления, корзины и выжимного подшипника, а так же проблема течи масла из коробки – замена сальника на штоке переключения передач.А так же замена опоры коробки.

Сначала предыстория как к этому пришел…При покупке машины все ВРОДЕ работало, ни на что не жаловался. Но потом стал замечать что передачи стали трудновато включаться, приходилось по несколько раз выжимать сцепление, а то и вовсе переключаться во все положения, начиная с 5 и только потом уже включать 1-ю.Плюс к этому еще с весны появилась течь в коробке, а именно износился сальник штока переключения передач. И оттуда масло попадало на катализатор, на нем подгорало, и жутко воняло!Все это мне изрядно надоело. Решил заняться полезным делом.

Купил комплект сцепления: диск сцепления, корзина и выжимной. Все фирмы Sachs. И сальник номер который мне благополучно дали уважаемые соклубники на сайте, за что я им ооочень благодарен!С моим лучшим другом поехал в гараж, загнал машину на яму и началось.Открутил все болты. Перед самым моментом снятия поставили домкрат. Приводные валы привязал проволокой, чтобы не мешались.

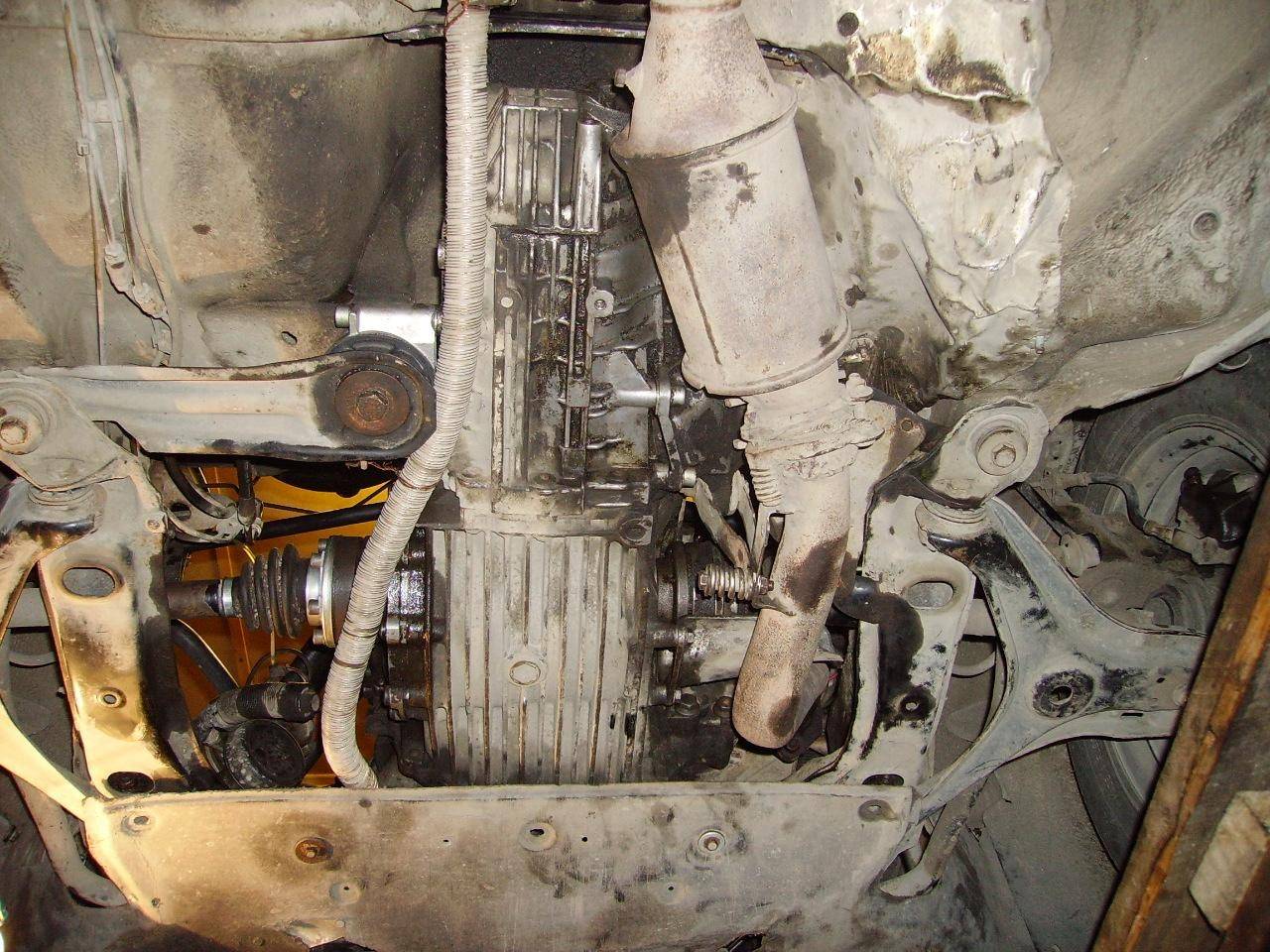

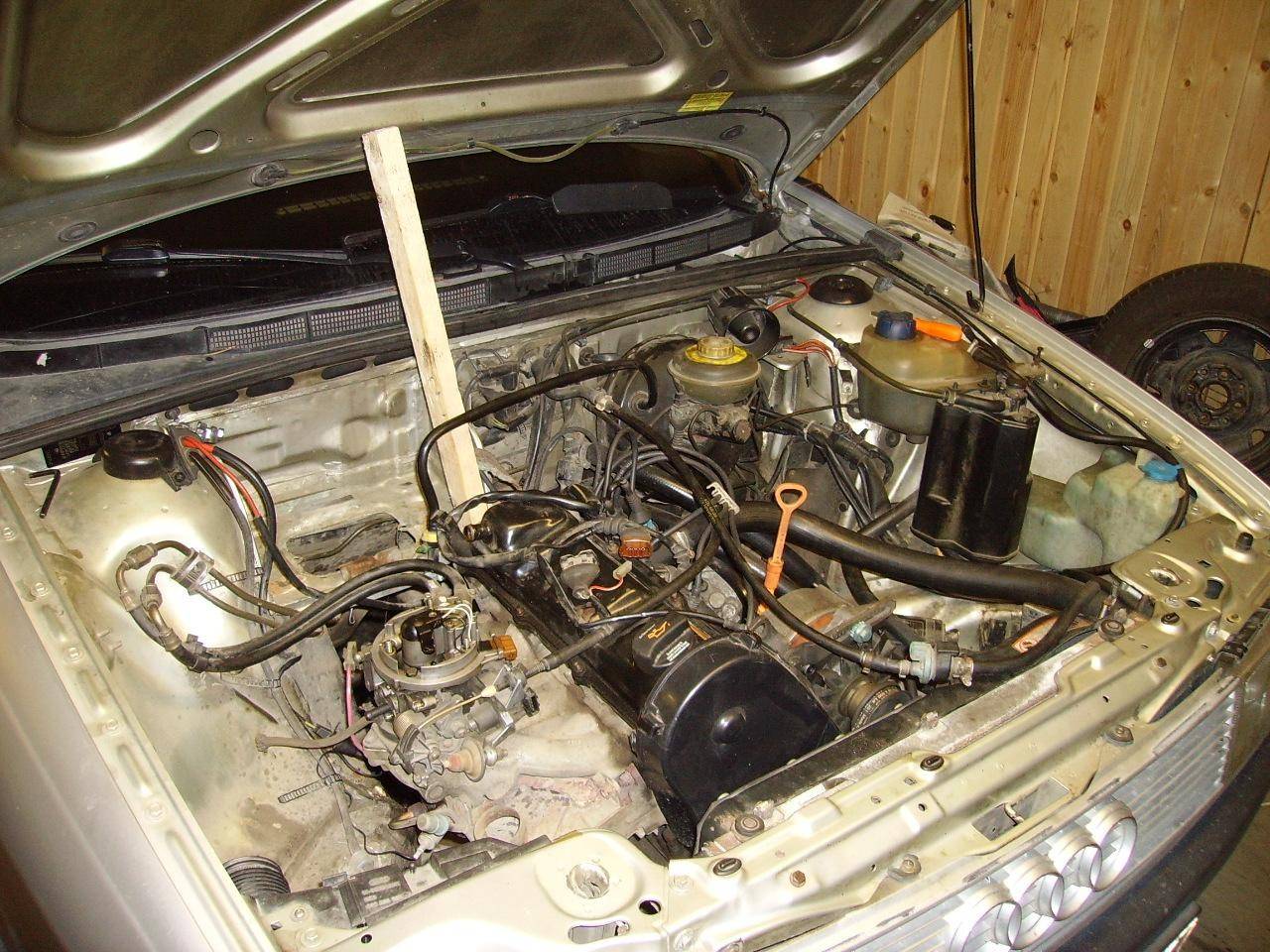

Двигатель лучше подпереть, чтобы не начал заваливаться назад, когда снимаешь коробку. Мы дак поставили палку между площадкой для АКБ и «бошкой» двигателя.

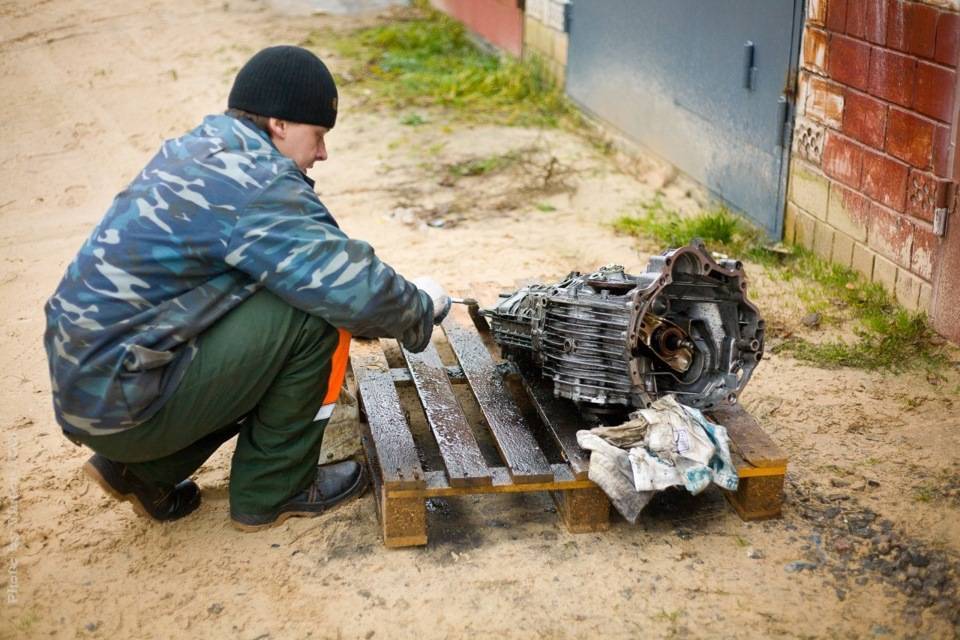

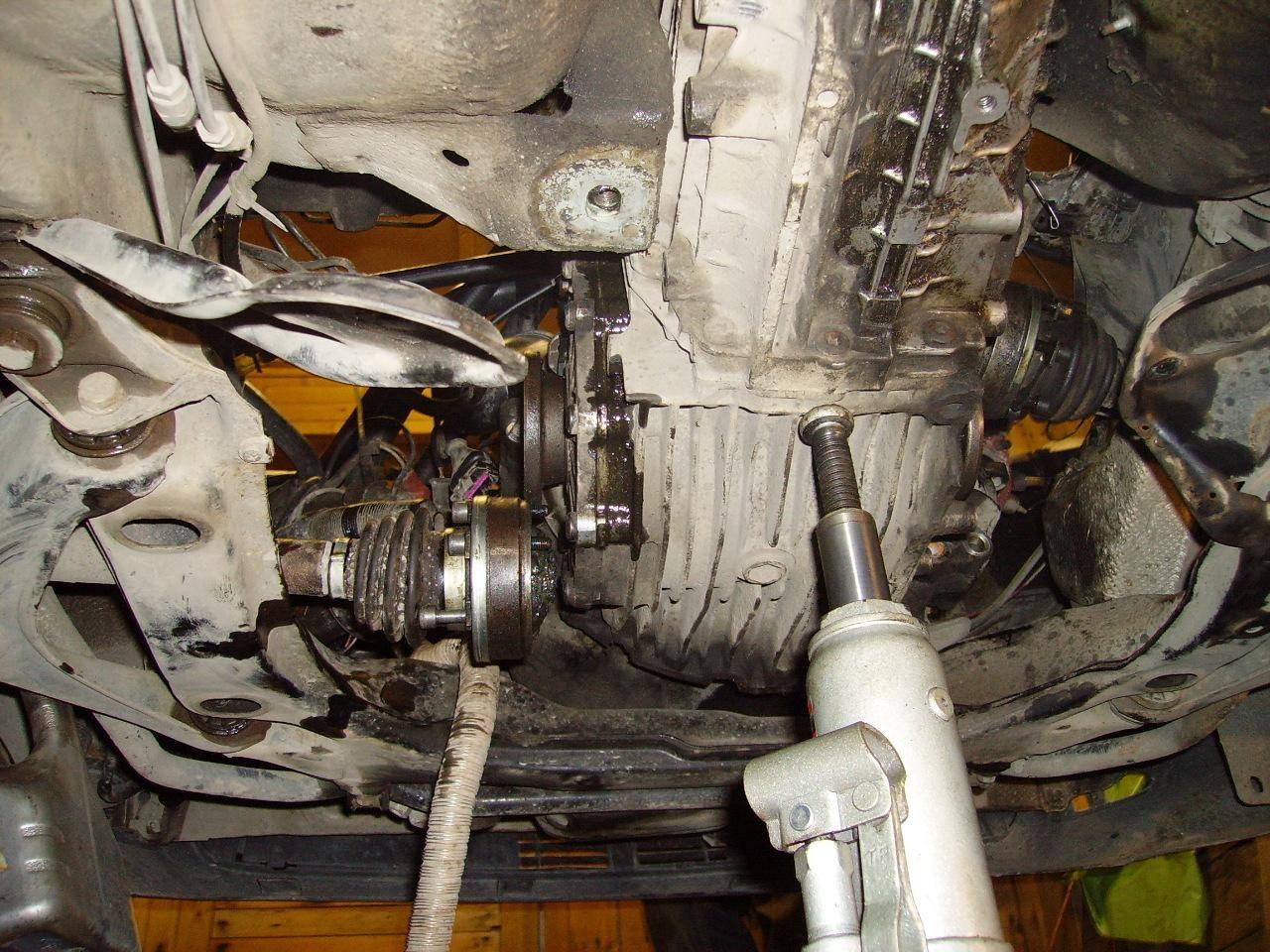

Сразу снять коробку не удалось. Она тяжелая блин… да и боялись накосячить, ведь впервый раз все делали. Для удобства поставили уже подкатной домкрат. Советую! Можно конечно и сделать себе мини тренажерный зал, но как-то пупок себе развязывать не хочется, здоровье важнее После некоторых мучений коробка нам поддалась, и мы ее сдернули! И аккуратно опустили на доски. Перед нами появилась корзина.

Вообще ее состояние меня порадовало. Еще ее можно было эксплуатировать… но раз уж сняли, то однозначно менять. Позабавило меня и сочетание запчастей: корзина – Sachs, диск сцепления – Luk, а подшипник – Ina. Хорошее сочетание, не правда ли? При осмотре оказалось, что подшипнику уже пора на пенсию. Шумит при прокручивании. Не зря значит коробку сняли.Когда открутили корзину, осмотрели маховик. Выработки на нем нет. Это тоже радостно!

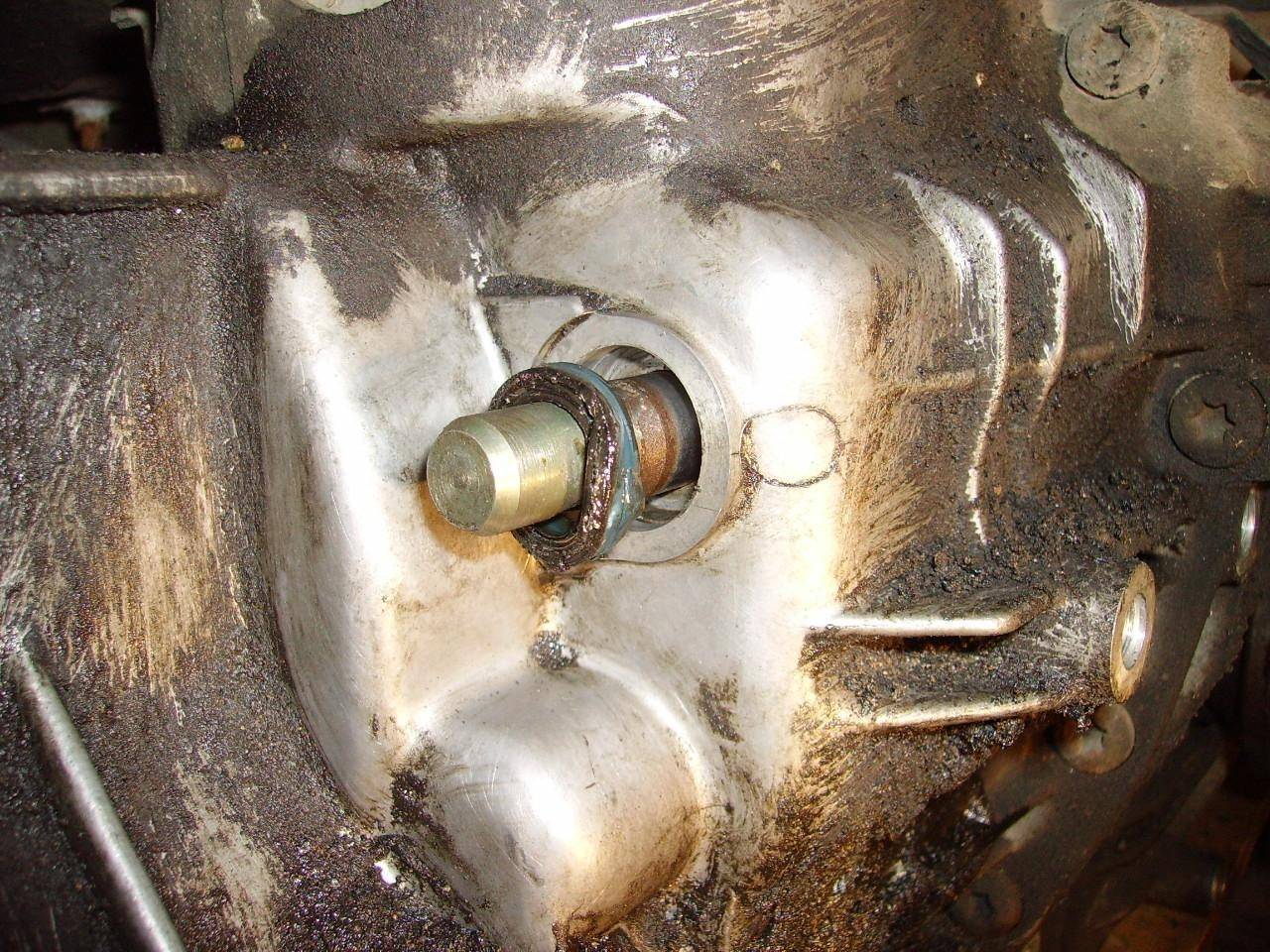

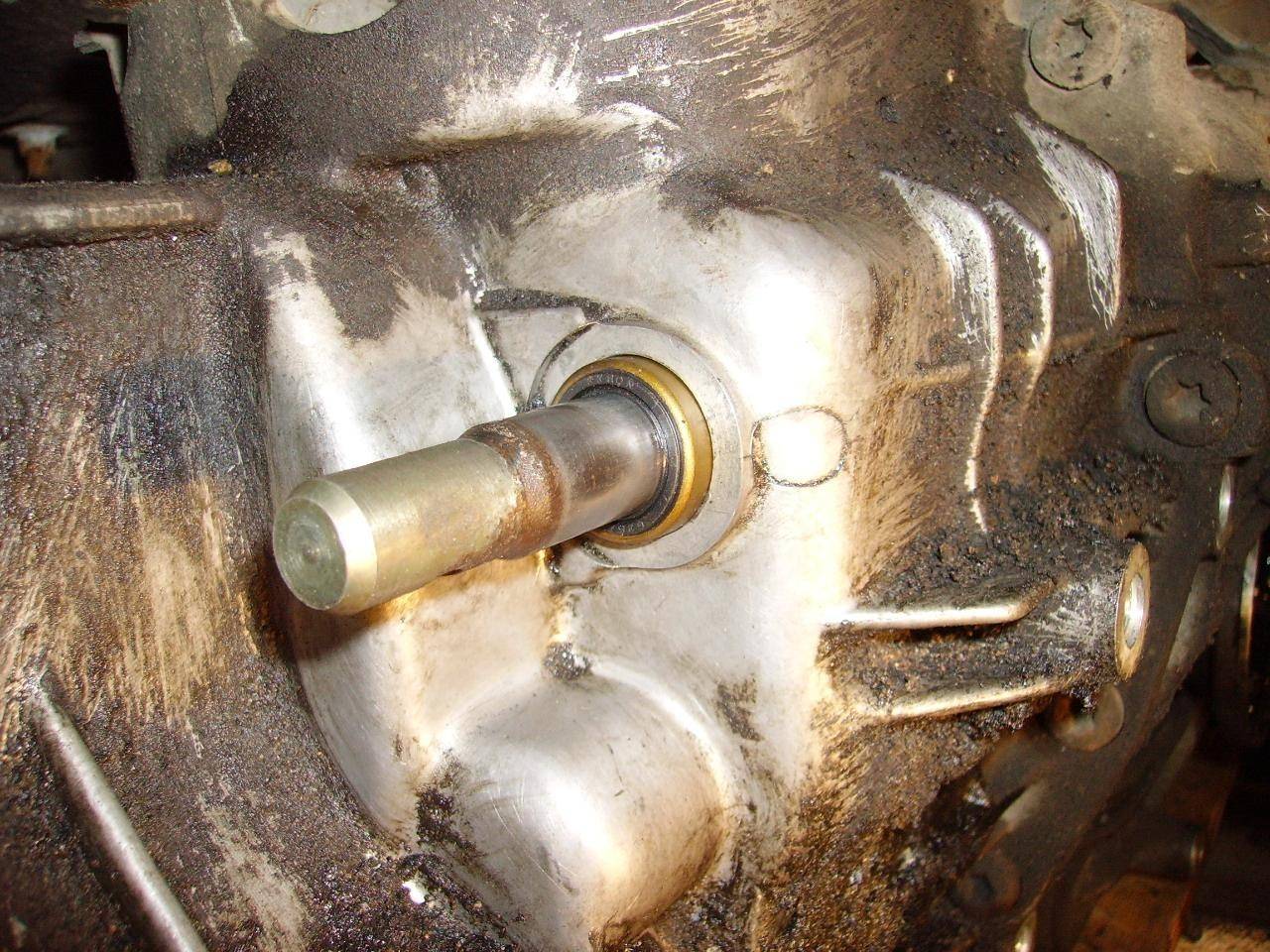

А вот состояние внутреннего сальника на главном валу коробки что-то не порадовало. Начал подтекать… буду смотреть, если начнет сильно течь, то под замену. А пока ездить можно, не смертельно.

Пока коробка снята, заодно нужно поменять и сальник.Сразу говорю: Сложного ничего нет! Работы минут на 20, не больше!Сначала зачищается место от грязи. (мне было проще, потому что все уже отмокло в масле, и я просто хорошенько протер тряпкой)

Потом берется плоская отвертка и аккуратно выковыривается старый сальник. Аккуратность нужна чтобы не поцарапать сам шток.

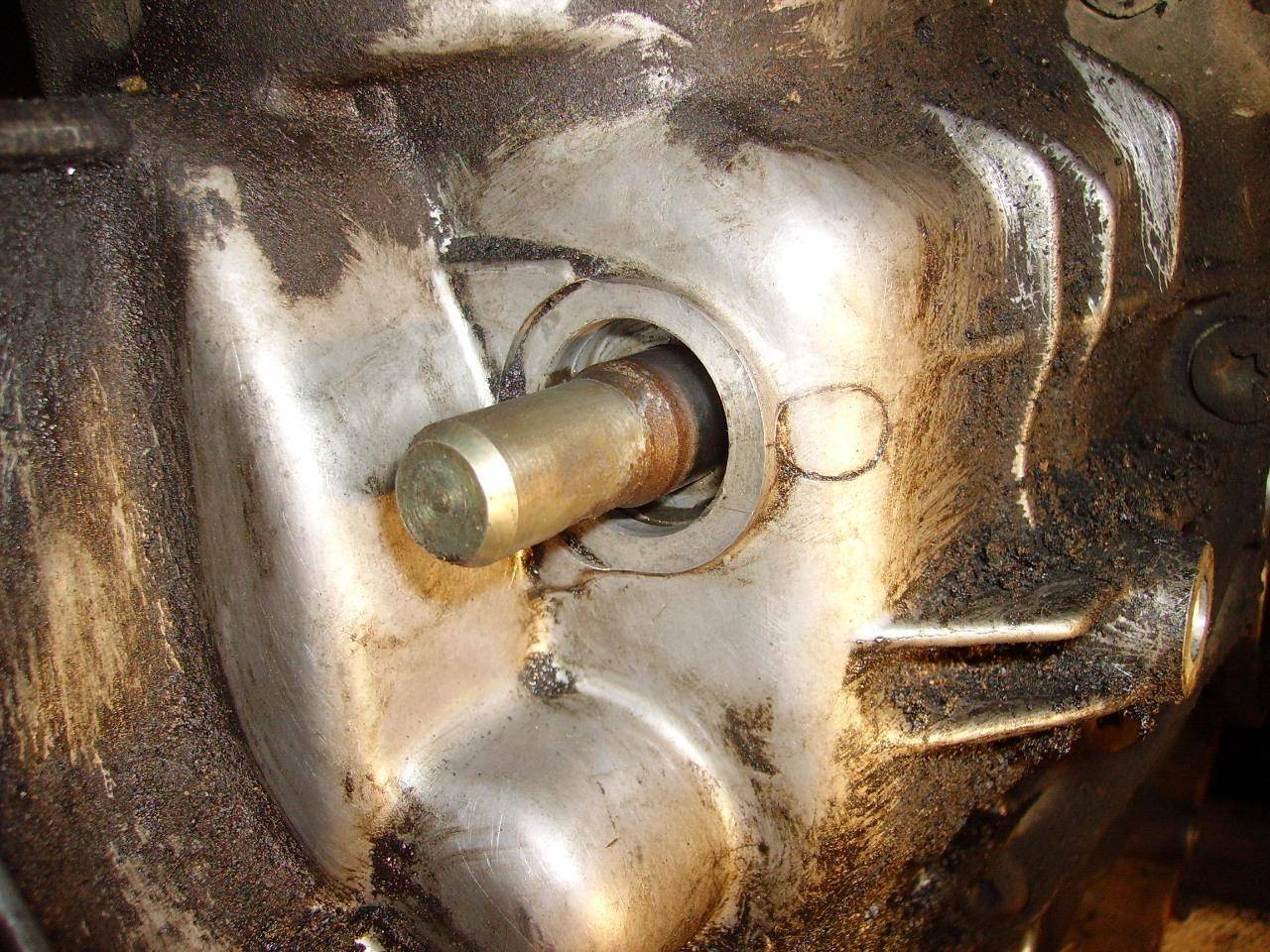

После этого стоит осмотреть место, где был сальник, и протереть чистой тряпкой сам шток.

После этого берем новый сальник и одеваем на шток.

Берем головку на 17 (длинная которая) и аккуратно запрессовываем сальник на место. Все, на этом работа закончена.

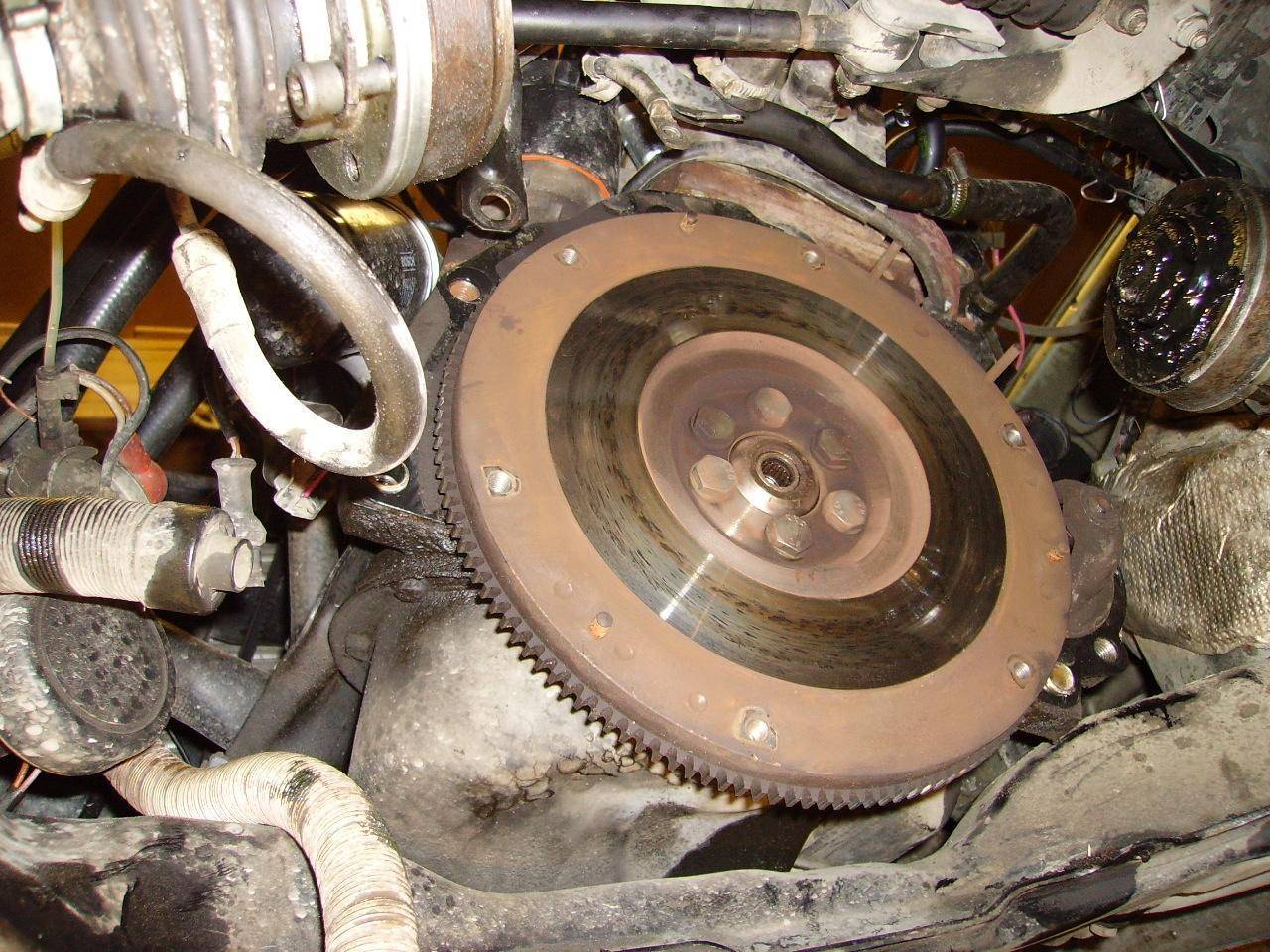

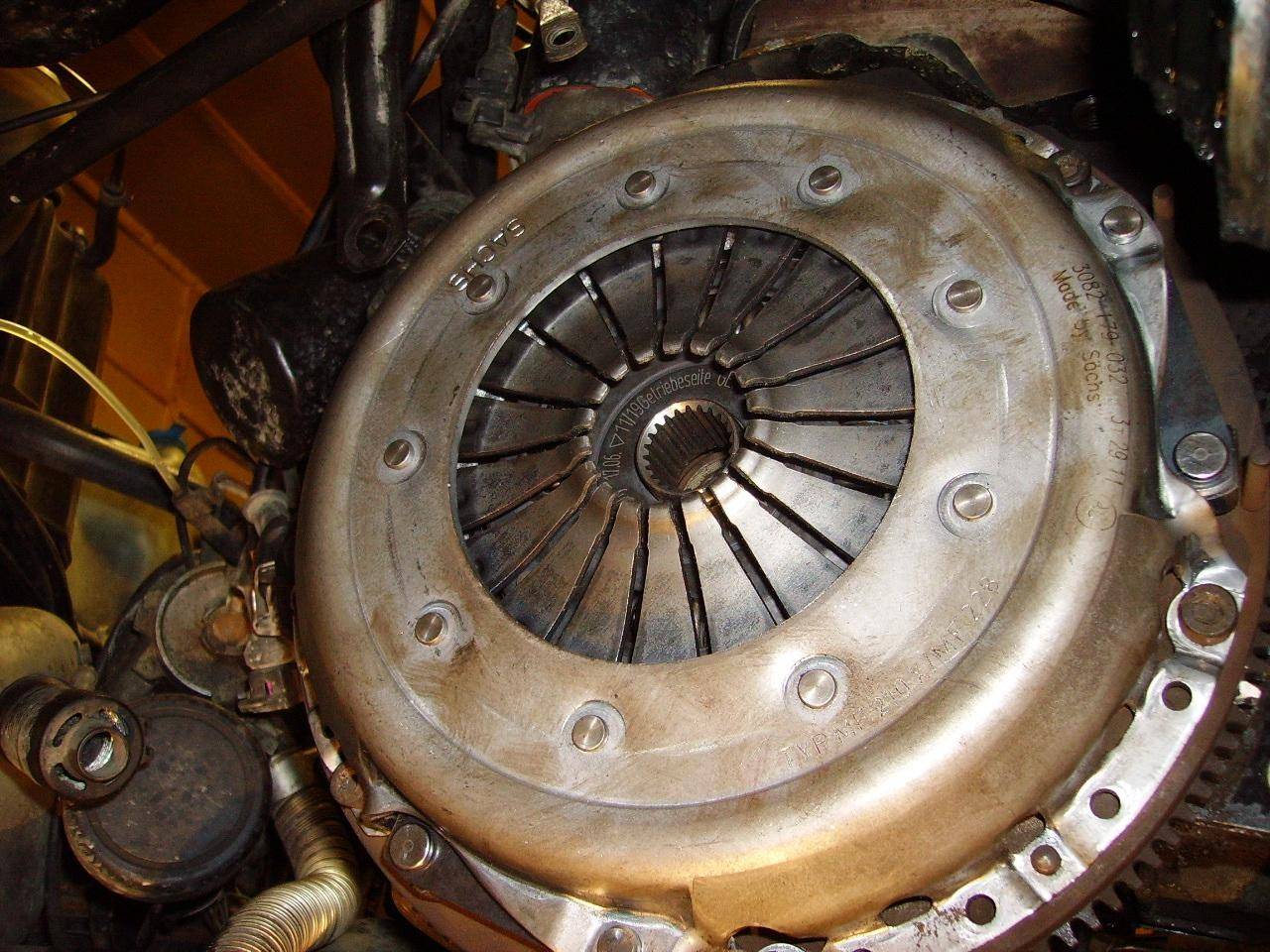

Старую корзину открутили и поставили новую. Для центровки диска сцепления нужна оправка. Закручиваем болты корзины с моментом затяжки 2.5 Н*м.

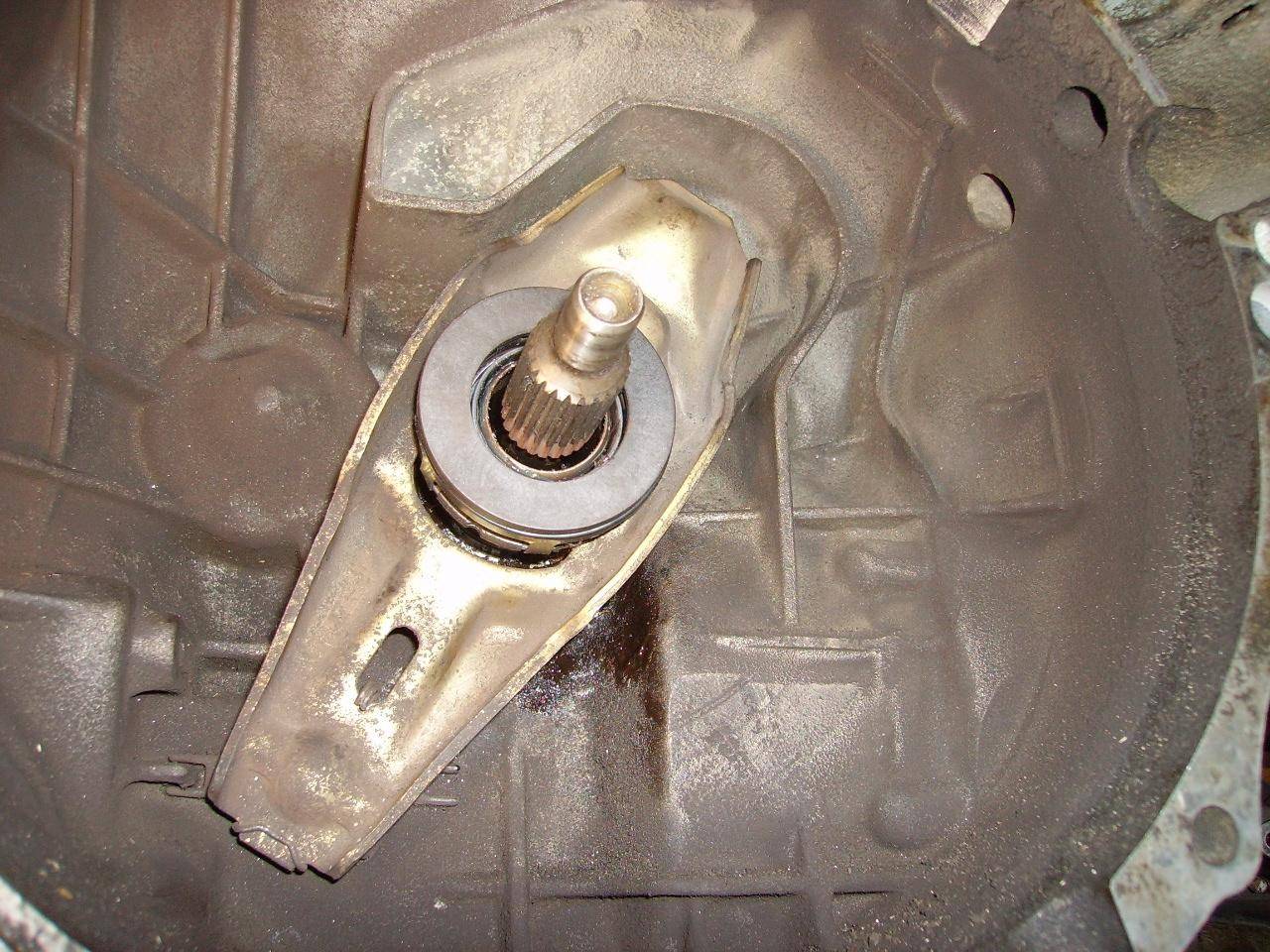

Меняем выжимной. Перед установкой нового, необходимо вытереть вал от старой смазки и помазать новой. В моем заказе она была уже в комплекте.

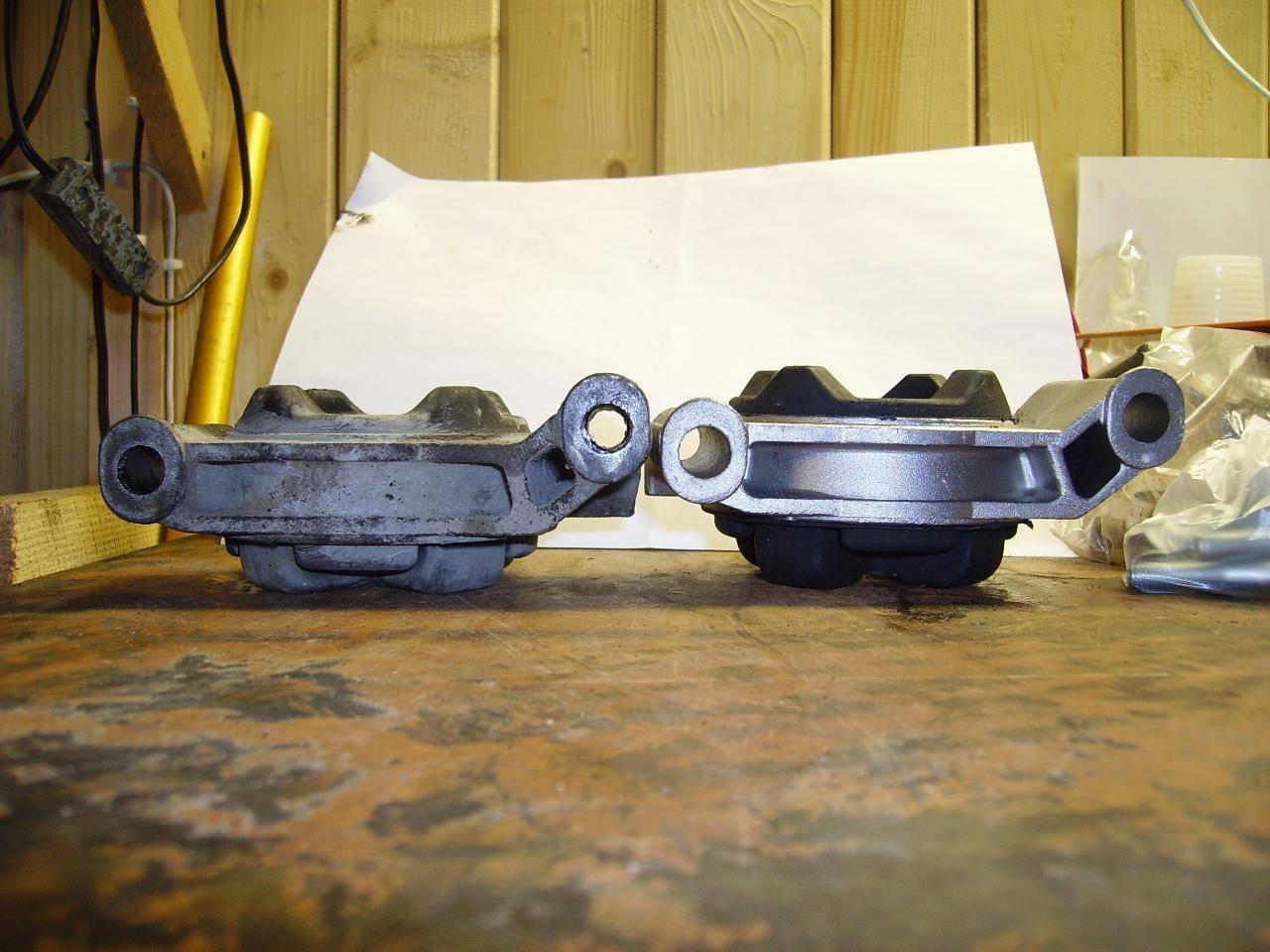

Ну и все, ставим коробку на место. Для удобства можно воспользоваться опять же домкратом.Еще заменил опору коробки.

На моей машине оказывается две опоры. Ту, которую заменил – это задняя опора коробки, а есть еще вторая – справа. А я и не знал… Она хитро спрятана за катализатором и прикрыта кожухом, сразу и не разглядишь ее

Еще обратил внимание на износ тяги для переключения передач. Ее тоже под замену вместе с правой опорой. Вот номер кулисы 893 711 615 A если кому нужно

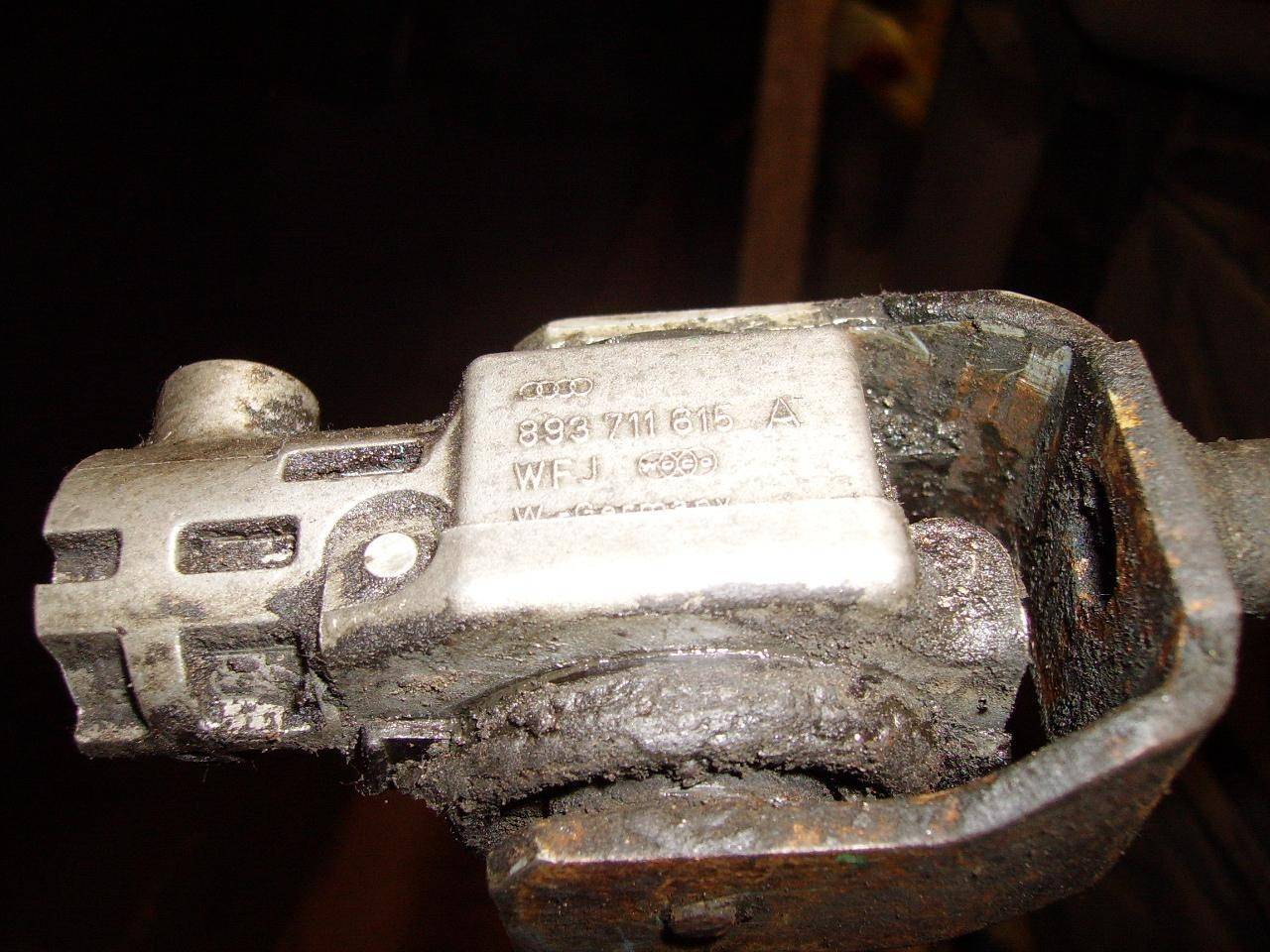

Вот номер кулисы 893 711 615 A если кому нужно.

Прикрутил все болты на место, кожухи, глушитель и проверил, не упустил чего.

В принципе вот и вся работа по замене сцепления и сальника.Да еще до кучи поменял тормозную жидкость. Сразу прокачал сцепление и тормоза.По степени сложности – вся работа не сложная. Но по времени у меня ушло два дня.Зато теперь таааак мягко нажимается педаль сцепления! И тормоза работать начали. Даже не привычно как педали нажимаются

Снятие сцепления Audi 80

Снятие сцепления

Над педалью сцепления (3) видна резиновая манжета (1) главного цилиндра гидравлического привода сцепления и оба крепежных болта (2).

Из специальных инструментов для выполнения этой работы вам потребуется центрирующий дорн для ведомого диска. Этот дорн представляет собой не что иное как конец первичного вала коробки передач.
За неимением лучшего можно центрировать диск сцепления и другим подходящим дорном (стальной штифт, деревянный палец и т. п.).

ПОРЯДОК ВЫПОЛНЕНИЯ

Снять коробку передач. Ослабить болты с внутренним многоугольником 8 мм на нажимном диске. Если маховик вращается вместе с нажимным диском, попросите помощника вставить отвертку в зубчатое зацепление на внешнем крае и предотвратить вращение диска, уперев отвертку в наживленный болт крепления коробки передач. Снять нажимной диск и ведомый диск. Оценить износ нажимного диска: можно ли обнаружить на конце тарельчатой пружины следы износа глубже 0,3 мм? Не отогнуты ли концы лепестков тарельчатой пружины в сторону? Крепко ли держатся все заклепки? В порядке ли плоские пружины под кольцом прилегания? Нет ли на самом кольце трещин и бороздок? Кроме того, по направлению к середине кольцо не должно быть прогнуто больше, чем на 0,3 мм (приложите металлическую линейку). В противном случае замените нажимной диск. Оценить износ ведомого диска: достаточно ли еще материала покрытия или латунные заклепки выступают уже угрожающе далеко (по большей части, сначала со стороны нажимного диска)? Audi не указывает никакой точной степени износа, так что нужно полагаться на собственное чутье. Мы рекомендуем заменять диски сцепления при малейшем подозрении. Это наверняка избавит вас от повторного снятия сцепления в ближайшем будущем. Далее необходимо проконтролировать спиральные пружины диска. Если одна из них сломана: установить новый диск. Проверить маленький игольчатый подшипник сзади в середине коленчатого вала и выжимной подшипник на заедание. Смазать внутреннее зубчатое зацепление ведомого диска пастой MoS2 или консистентной смазкой V.A.G. D 000 100. Нанести тонким слоем термостойкую консистентную смазку на шпоночные пазы и маленький игольчатый подшипник. Установить диск сцепления (пружиной в сторону нажимного диска) и нажимной диск, при этом с помощью дорна центрировать диск сцепления по маховику (центральные отверстия обоих частей должны совпадать, для того чтобы они при последующей установке коробки передач легко могли быть надеты на вал коробки передач). В несколько заходов затянуть нажимной диск перекрестно до момента 25 Н•м. Установить коробку передач.

Подсказка: если вы устанавливаете новый диск сцепления, то обязательно удалите растворителем восковую защиту от ржавчины на поверхности трения. Иначе вас ожидает преждевременный износ сцепления.

Снятие выжимного подшипника

ПОРЯДОК ВЫПОЛНЕНИЯ

Снять коробку передач. Снять выжимной подшипник. Если вы снова устанавливаете старый подшипник, учтите, что его можно только обтирать и нельзя мыть. Направляющая втулка, по которой подшипник движется в одну и в другую сторону, сделана из платмассы и ее нельзя смазывать. Для установки нужно просто задвинуть подшипник во втулку.

Видео про «Снятие сцепления» для Audi 80

Замена сцепления на ауди 80 б3

замена выжимного подшипника. снятие КПП на audi 80 b3

Ауди 80 диск сцепления .

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Запчасти для грузовых автомобилей

Полный модельный ряд: ГАЗ-3307, 53, ГАЗ-3309, ГАЗ-66, 3308, 33081, 33086, ГАЗ-33104

Сцепление автомобиля ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко для дизельного двигателя

Сцепление автомобиля ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко (дизельный двигатель Д-245) постоянно замкнутое, однодисковое, сухое, с центральной нажимной диафрагменной пружиной и демпферным устройством на ведомом диске. Нажимной диск 19 (рис. 1) соединен с кожухом 10 тремя группами пластин.

Сцепление и механизм выключения ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко расположены в картере 21 сцепления, который крепится к заднему листу двигателя десятью гайками 16 шпилек и болтом, под которые установлены конические пружинные шайбы 15 выпуклой стороной к гайкам и головке болта.

Центрирование картера сцепления относительно оси коленчатого вала двигателя осуществляется с помощью двух штифтов 20, запрессованных в картер сцепления. На картере сцепление установлены кронштейны 6 задних опор двигателя, которые крепятся болтами 5.

Рис. 1. Сцепление ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко (дизельный двигатель Д-245)

1 маховик; 2, 5 — болты; 3 — вилка; 4 — задняя подушка; 6 — кронштейн задней опоры двигателя; 7 — защитное кольцо; 8 — муфта сцепления; 9 — заклепка фрикционной на¬кладки; 10 — кожух; 11 — опорное кольцо; 12, 20 — штифты; 13 — подшипник; 14 — первичный вал коробки передач; 15 — шайба; 16 — гайка; 17 — ведомый диск; 18 — тарельчатая нажимная пружина; 19 — нажимной диск; 21 — картер сцепления

Зазор между нажимной пружиной 18 и подшипником муфты 8 отсутствует, поэтому внутреннее кольцо подшипника вращается с частотой вращения коленчатого вала двигателя. В процессе эксплуатации сцепление не требует регулировок.

Привод управления сцеплением ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко — гидравлический. Главный цилиндр сцепления 15 (рис. 2), закрепленный на щитке передка кабины, приводится в действие подвесной педалью 20.

Главный цилиндр сцепления ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко соединен шлангом 2 с одной из секций трехсекционного питающего бачка 1, снабженного датчиком сигнализатора аварийного падения уровня тормозной жидкости (две другие секции бачка питая гидравлический привод двухконтурной рабочей тормозной системы).

Рис. 2. Привод сцепления автомобилей ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко

В — компенсационное отверстие; Г — перепускное отверстие; 1 — питающий бачок; 2 — питающий шланг; 3, 18 — штуцера; 4, 23 — защитные колпаки; 5, 24 — толкатели; 6,33 — втулки; 7,34 — поршни; 8 — клапан поршня; 9, 14, 35 — манжеты; 10,32, 37 — пружины; 11 -муфта; 12 — гайка; 13 — упорная шайба; 15 — главный цилиндр сцепления; 16 — клапан главного цилиндра сцепления; 17 — упорное кольцо; 19 — трубопровод; 20 — педаль; 21 — шланг; 22 — рабочий цилиндр сцепления; 25 — крышка; 26 — кольцо вилки; 27 — ось опоры вилки; 28, 30 — ролики; 29 -палец муфты; 31 — подшипник муфты; 36 — распорная втулка

Рабочий цилиндр 22, закрепленный на верхней части картера сцепления, соединен с главным цилиндром трубопроводом 19 и шлангом 21, снабжен клапаном для удаления воздуха из гидросистемы. При не нажатой педали полость под поршнем 7 главного цилиндра соединена с бачком через компенсационное отверстие В, что исключает повышение давления в гидросистеме и пробуксовку сцепления.

Поджатие подшипника 31 муфты выключения сцепления ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко к нажимной пружине с усилием 70-100 Н (7-10 кгс) осуществляет с помощью пружины 32 через поршень 34, толкатель 24, вилку 3 (см. рис. 1) и муфту 8. При износе накладок сцепления под действием нажимной пружины система занимает новое положение, сжимая пружину 32 (рис. 2).

Избыток жидкости из рабочего цилиндра сцепления ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко через трубопровод в компенсационное отверстие в главном цилиндре попадает в бачок.

Имеющийся загиб длины рабочего цилиндра на перемещение поршня обеспечивает (без регулировки) расчетный износ накладок сцепления. Положение (ход) педали сцепления относительно пола регулируется изменением длины толкателя 5. Ремонтные работы со сцеплением можно проводить без снятия двигателя с автомобиля.

Снятие сцепления автомобиля ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко

Для снятия сцепления необходимо снять коробку передач и картер сцепления.

Для снятия картера сцепления ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко необходимо выполнить следующее:

— отсоединить трубу системы выпуска газов от картера сцепления; — отвернуть болты крепления и снять крышку рабочего цилиндра сцепления; — отвернуть гайки шпилек крепления рабочего цилиндра сцепления, поднять вверх рабочий цилиндр в сборе с толкателем, не отсоединяя шланг;
