Пеногенератор для мойки автомобиля своими руками

Ремонт пистолета Керхер

Здравствуйте дорогие читатели!

В этой статье мы вам расскажем, как произвести ремонт автомойки керхер, вернее ее пистолета.

Поступила в ремонт автомойка марки KARCHER K 2.14 с жалобой на течь воды из пистолета, при подключении к водопроводной магистрали. Отсюда вырисовывается диагноз – не герметичность клапана пистолета.

На сегодняшний день востребованость минимоек высокого давления очень высока. Их применяют не только для мойки автомобиля, но и в быту. Для того, чтобы подобрать мойку, вы можете воспользоваться очень многими критериями, один из которых, это расход воды. А так как все автомойки зарекомендовали себя как себя экономичными, то любая течь (бесполезная трата воды) сильно бьет не только по их репутации, но и карману владельца.

Читайте нашу другую статью: » Устранение неисправности автомойки Керхер»

Приступим к разбору пистолета.

Визуальный осмотр корпуса показал, что две его половинки крепятся тремя саморезами и запаянными пластиковыми клепками. О появлении саморезов среди клепок история умалчивает. Чтобы разделить корпус на половины, выкручиваем саморезы и высверливаем клепки дрелью, сверло берем по диаметру шляпки клепки.

Отсоединяем наконечник и шланг высокого давления.

С помощью пластмассовой правки аккуратно разделяем на половины корпус пистолета автомойки.

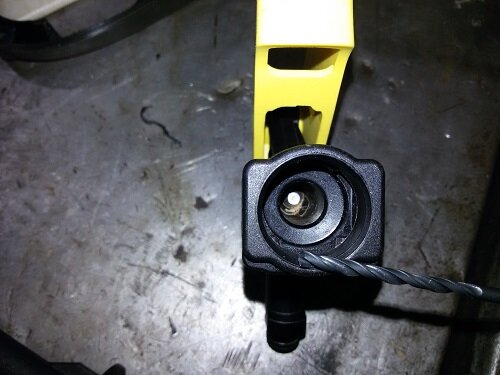

Не откладывая на потом, сразу сверлом меньшего диаметра (по размеру самореза) высверливаем отверстия под саморезы. Будьте осторожны, не просверлите насквозь, ну а если все таки сделали сквозное отверстие, не расстраивайтесь, так как на работу пистолета это не повлияет.

Снимаем клапан с клавишей. Еще при снятии шланга были обнаружены посторонние предметы в клапане, но ковырять без разборки, не рекомендуем. Есть возможность повреждения резинового уплотнительного колечка.

С помощью торцевой отвертки отделяем клапан от клавиш.

Далее поддеваем шилом усики стопорного колечка, оно служит как опорное под пружинку. Снимаем его со штока. Этим же шилом вытаскиваем шток. Будьте внимательны, внутри на штоке имеется резиновое колечко, не потеряйте его.

Убрав посторонние предметы из клапана (в нашем случае этим посторонним предметом оказался какой-то мох), собираем все в обратной последовательности. В высверленные заранее отверстия вкручиваем саморезы.

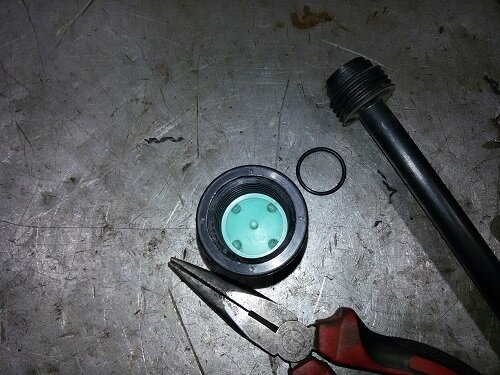

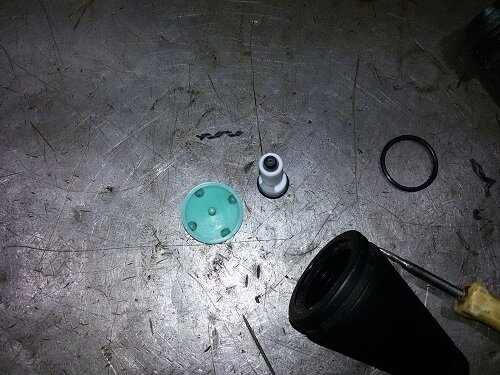

Теперь почистим наконечник. Колпачок накручен на трубку, а в нем резиновое уплотнительное кольцо и пластмассовая вставка с маленькими косыми дырочками. Под вставкой распылитель с жиклером. Чтобы все это вынуть, со стороны сопла шилом с небольшим нажатием выдавливаем все одержимое.

Чистим, продуваем и устанавливаем все на место.

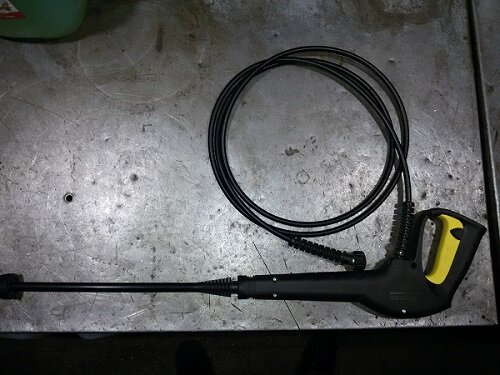

Наконечник с трубкой вставляем в корпус пистолета, устанавливаем шланг высокого давления. Теперь пистолет будет работать как новый.

Напоследок хотим дать рекомендацию. При любом использовании автомойки, что от магистрального водопровода, что из бочки или другой емкости (есть и такие автомойки высокого давления) применяйте фильтр. Желательно тонкой и грубой очистки.

В самой автомойке имеются всевозможные сложные межанизмы, например плунжерные пары насоса, разные клапаны и каналы. От мусора, который попадает вместе с водой, они могут выйти из строя, что в свою очередь приведет к дорогостоящему ремонту. А в некотором случае к безвозвратной потере.

Большое спасибо за внимание. Надеемся, что наша статья принесет вам пользу. Пишите ваши отзывы и комментарии

Мы будем им очень рады

Пишите ваши отзывы и комментарии. Мы будем им очень рады.

Источник

Изготовление самодельной насадки

Специальная насадка для мойки высокого давления превращает последнюю в хороший пескоструйный агрегат, важно только приобрести качественные комплектующие. Понадобятся:

• надежный шланг с возможностью работы под давлением;
• дозатор для экономии абразива;
• сопло для выброса песка с водой;
• крючок спускового механизма;
• хомут и штуцер.

От качества сопла будет зависеть долговечность работы насадки и конечный результат, поэтому на нем лучше не экономить. Керамические приспособления выходят из строя быстрее, чем выполненные из сплавов вольфрама, кобальта. Однако металлические насадки могут быть подвержены ржавлению из-за наличия воды в мойке, поэтому рано или поздно любое сопло может испортиться. У более дорогих приспособлений спусковой крючок идет в комплекте, иначе придется покупать его отдельно.

Алгоритм действий

Чтобы изготовить насадку своими руками, нужно действовать таким образом:

• зафиксировать наконечник сопла посредством резьбы;
• присоединить дозатор для регулировки подачи воды с абразивом на насадку;
• совместить емкость с песком и основное устройство при помощи шланга, хомута, штуцера нужного размера.

Прикручивать все элементы конструкции надо крепко, правильно, ведь они будут претерпевать влияние давления, создаваемого компрессором. Стыки должны быть полностью герметичными, и для их укрепления можно применять ФУМ-ленту. Чтобы сэкономить, все работы лучше производить над емкостью с решеткой, на которой удобно помещается обрабатываемое изделие. После воду с песком можно собрать и применять повторно, опустив в нее шланг для забора раствора.

Устройство

Теперь будет нелишним рассмотреть устройство мойки и понять, из каких составных элементов она состоит. Конструкция любой мойки высокого давления будет состоять из 5 основных и массы вспомогательных элементов. Если говорить об основных, то речь идет о:

Теперь скажем о них немного подробнее. Мотор представляет собой основу всей конструкции. Именно благодаря его наличию можно добиться работы насоса, которую можно назвать стабильной. Электровариант будет самым распространенным, хотя существуют и автономные решения. Если говорить об автономных вариантах, то топливом для них будет либо дизель, либо бензин. Если говорить о насосном агрегате, то его главным предназначением будет закачивание воды из специальной емкости либо централизованной сети. Если речь о централизованном варианте, то мойку необходимо доукомплектовать специальными шлангами.

За увеличение давления отвечает непосредственно помпа. Важным критерием для этой детали является устойчивость к износу. Здесь следует сказать, что данный параметр будет зависеть от материала, из которого она сделана. Чаще всего в наши дни она делается из пластика. Этот вариант не очень качественен, так как если использовать устройство более 20 минут, то выход его из строя почти гарантирован. Существуют решения из латуни, которые будут более надежными. Следует сказать, что модели, представленные на рынке, как правило, оснащены именно пластиковыми вариантами. По этой причине самостоятельно сделанная модель может оказаться существенно надежнее.

Предохранитель мотора отвечает за контроль работы всей помпы. Как только уровень воды доходит до критической отметки, вращение движка становится невозможным. Обычно такое наблюдается в случае, когда жидкость поступает внутрь, но не выходит наружу из-за того, что шланг перекрыт, а мойка рассматриваемого типа продолжает работать. Фильтр – главный элемент защиты, который оберегает мойку от возникновения неполадок механического характера по причине попадания внутрь через сопло песка либо иных посторонних частичек немалых размеров.

Выбор необходимых материалов

Теперь следует приступить к подбору необходимых материалов, чтобы сделать своими руками рассматриваемый тип мойки. Сначала потребуется выбрать и приобрести ряд деталей. Приобретение насоса заберет большую часть суммы на покупку комплектующих. Но этот элемент можно назвать, наверное, самым важным в этом устройстве. Акцент следует делать на моделях, которые имеют высокую производительность. Конкретно для мойки высокого давления лучшими решениями будут те, что могут развить давление до показателей в 110-190 бар. Для создания поршней следует использовать прочные решения типа керамических. Для блочных головок – латунь. А большая опорная площадь должна приходиться на спецвкладыши системы кривошипно-шатунного типа.

Следующий момент – подбор электрического двигателя. Лучше брать однофазный вариант, если эксплуатация мойки будет осуществляться в бытовых условиях. Подключение к электросети позволит повысить эффективность такого оборудования. Также будет нужно иметь под рукой конденсаторы и редуктор одноступенчатого типа. Нельзя сказать, что самодельная мойка не может обойтись без этих компонентов, но если хочется продлить ее эксплуатационный ресурс, то эти детали точно лишними не будут.

Также необходим будет такой элемент, как муфта. Ее основным предназначением будет соединение мотора с насосом. Она должна быть мягкой по причине того, что она должна компенсировать различного рода несовпадения. Кроме того, ее можно применять вместо предохранителя, если вдруг будут какие-то неполадки с редуктором или насосным оборудованием. Еще один необходимый элемент, без которого не обойдется ни мойка, что сделана из компрессора, ни решение из ТНВД – водная емкость. Определенный водный объем будет обеспечивать работу насосного оборудования в равномерном режиме.

Емкость может быть представлена баком либо канистрой, что в данном случае будет не столь важно. Главное – чтобы она была подключена к водопроводной сети

Кроме того, она должна быть оснащена сетчатым фильтром, который должен обеспечивать очищение воды, что поступает в резервуар. К тому же если в бак добавить какие-то моющие активные субстанции, то это существенно повысит эффективность оборудования.

Еще одной довольно важной деталью является регулятор, главной функцией которого является регулирование производительности насосного оборудования. Часто такая деталь комплектуется автоматическим клапаном разгрузки, направляющим воду по обратному пути, когда при функционировании насоса возникают какие-то неблагоприятные факторы

Кроме того, для мойки высокого давления нам понадобится основание. Можно в этих целях использовать обычную раму или пластиковое ведро. Не будет лишним и пистолет с форсункой, который будет фиксироваться на шланге, а также рукава, которые рассчитаны на работу с высоким давлением.

Также понадобится иметь под рукой некоторые инструменты:

• плоскогубцы;
• отвертку;
• паяльник;
• дрель со сверлом конусного типа;
• нож канцелярского типа.

Вариант №1

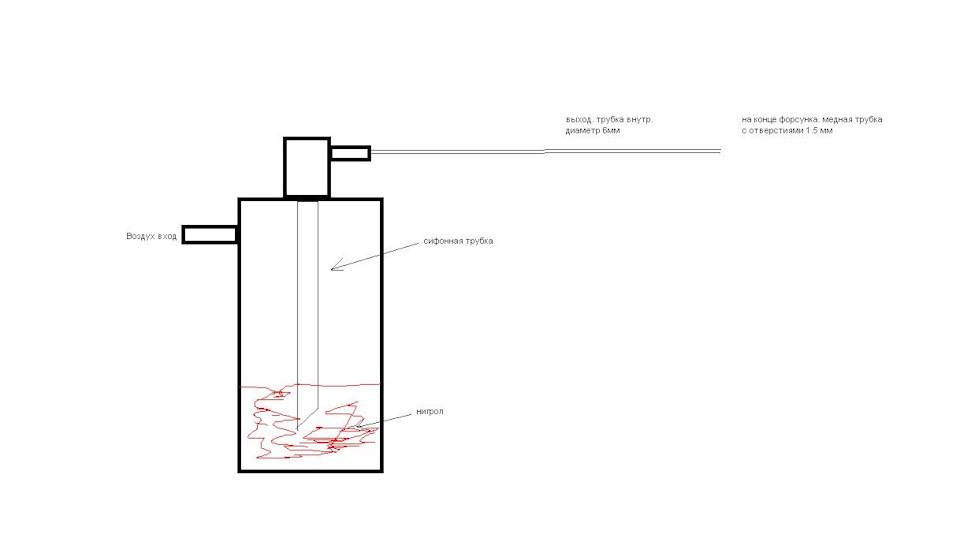

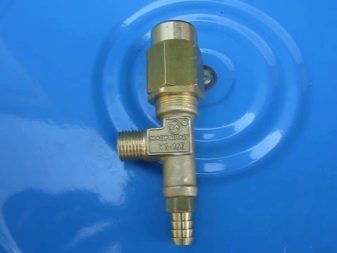

Основное, что понадобится для изготовления пеногенератора, – металлическая емкость нужного объема, несколько небольших поворотных кранов, угловые фитинги и тройники, штуцеры, дюймовая труба длиной 0.5м и несколько гибких патрубков, которые продаются в любом магазине сантехнических товаров. Также понадобится обычная полиэтиленовая мочалка. Она будет формировать пену.

Остальные компоненты, как правило, имеются практически у каждого автомобилиста:

• болгарка;
• рулетка;
• гаечные ключи;
• плоскогубцы;
• компрессор.

Последовательность работ достаточно проста. В первую очередь нужно подсоединить гибкие трубки к выводам металлического резервуара. На каждом из патрубков нужно установить обычные сантехнические краны, с помощью которых будет регулироваться поток пены и подача воздуха из компрессора. Один вывод накопительной емкости соединяется с дюймовой трубой, внутрь которой необходимо забить полиэтиленовую мочалку.На ее противоположном выходе устанавливается фильтр, предназначенный для улавливания мелких кусочков мочалки. Второй вывод резервуара подсоединяется к шлангу компрессора.

При прохождении через мочалку, помещенную в дюймовую трубу, моющая смесь будет вспениваться. Компрессорный агрегат будет создавать давление величиной в несколько атмосфер, чтобы получить нужный напор моющего состава.

Учтите, что плотность изготовляемой пены зависит от длины трубки и плотности ее набивания мочалкой.

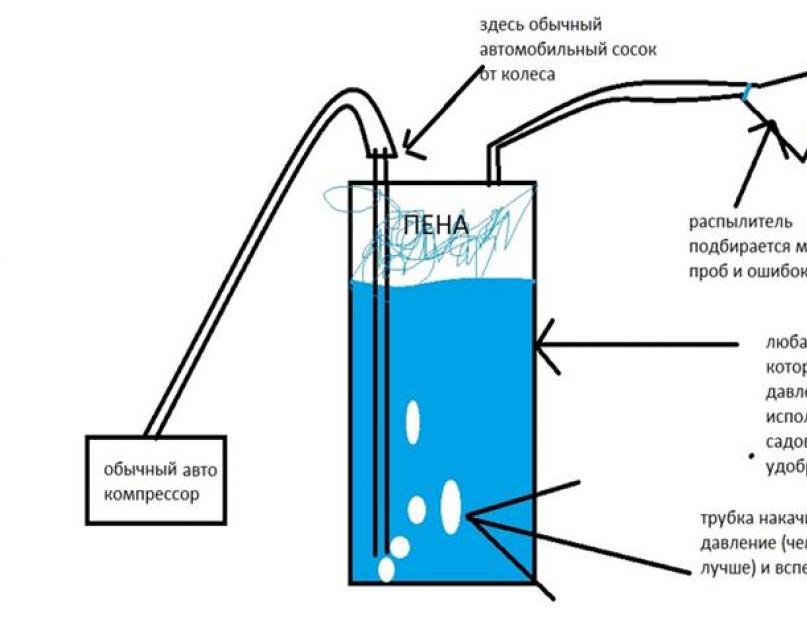

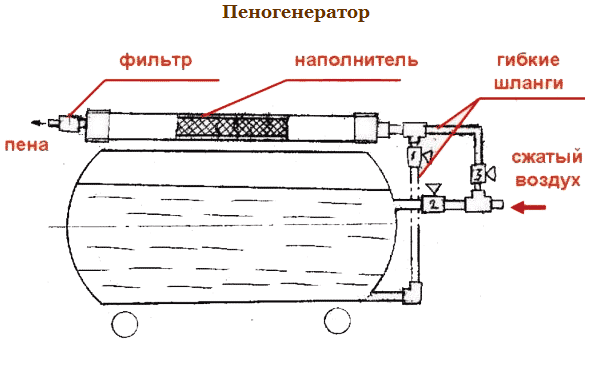

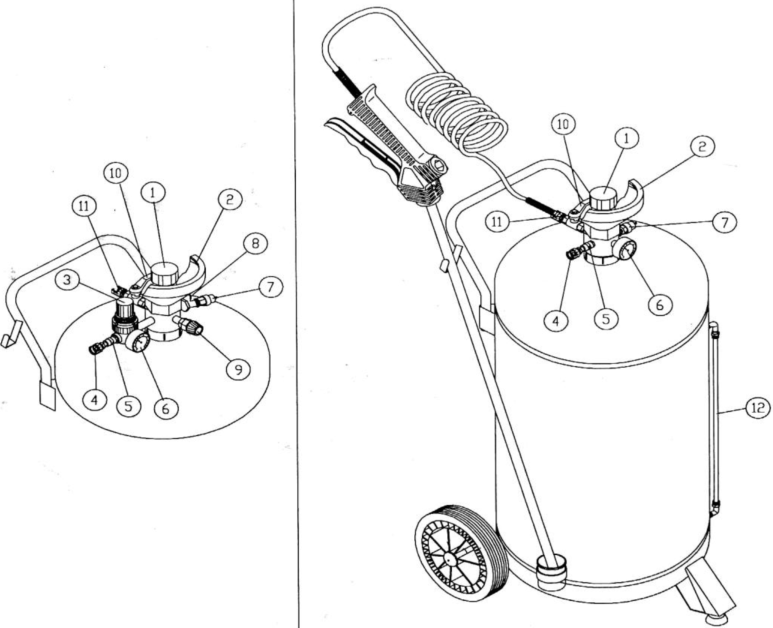

Наглядная схема сборки такого пеногенератора представлена на рисунке. Если все элементы соединены в правильном порядке, такое устройство вполне сможет справляться со своей функцией и с легкостью заменит дорогостоящее оборудование заводского производства.

Принцип работы

Если говорить о принципе работы, то любая мойка или мини-мойка имеет два основных элемента, вокруг которых строится работа – насос и электродвигатель. От мощности и производительности этих составных частей будет зависеть сила удара струи воды, что применяется для гидродинамической очистки различных поверхностей. Отметим, что излишняя нагрузка для двигателя может стать причиной выхода мойки из строя или ее перегрева. Для предотвращения этого обычно устанавливается механизм охлаждения принудительного типа.

Как правило, речь идет о паре вентиляторов. Первый осуществляет обдувание моторного статора, а второй монтируется на валу и осуществляет выброс горячего воздуха из корпуса. Если температура становится выше критической отметки, то устройство отключается благодаря термодатчику. За силу струи воды также отвечает помпа с блоком цилиндров и группой поршней.

То есть если говорить проще, то жидкость при помощи трубок транспортируется во внутренний контур, где под действием помпы скорость ее движения и давление возрастают. После этого вода покидает устройство через спецклапан, который называют пистолетом из-за его формы. Давление в мойке такого типа составляет около 100 атмосфер, хотя все будет зависеть от конкретного устройства.

Как работает насадка для пескоструйной установки

Принцип работы любой пескоструйной установки заключается в том, что абразивный материал из специального бункера поступает в насадку под воздействием потока воздуха, подаваемого под высоким давлением. В серийных установках для создания такого давления, за счет которого струе песка, выходящей из насадки, сообщается кинетическая энергия значительной величины, используется отдельный компрессор. В случае с аппаратом для мойки Karcher для этих целей будет использоваться встроенное в него пневматической оборудование. В качестве насадки для такого оборудования можно использовать серийный пистолет, специально предназначенный для оснащения пневматических очистных установок, но чтобы не тратить деньги на подобное устройство, его без особого труда можно изготовить и своими руками.

Принцип работы установки мокрой пескоструйной очистки ржавчины

Конечно, собранное таким образом оборудование с большой натяжкой можно рассматривать в качестве полноценного пескоструя, но для выполнения с его помощью очистки различных поверхностей струей воды, смешанной с песком, оно вполне подходит

При использовании такого пескоструйного устройства очень важно придерживаться двух рекомендаций:

• в качестве рабочей жидкости лучше использовать дистиллированную воду, что позволит избежать коррозии металлических элементов насадки;
• песок, который будет применяться в качестве абразива, должен быть очень мелкой фракции и тщательно просеянным.

Схема насадки для пескоструйной обработки (нажмите для увеличения)

Собранный своими руками аппарат для пескоструйной обработки, базовыми элементами которого являются минимойка Керхер и самодельная насадка, будет работать по следующей схеме.

• При нажатии на пусковую кнопку на пистолете насадки вода под высоким давлением, созданным компрессором, проходит мимо отверстия заборного шланга, другой конец которого помещен в бункер с песком. Таким образом, в заборном шланге создается вакуум.
• Под воздействием вакуума из бункера в основной шланг всасывается песок, где он и смешивается с потоком воды.

Для того чтобы минимизировать расход песка и довести данный параметр до значения 30 кг абразива на обработку участка поверхности диаметром 70–80 см, схему конструкции данного оборудования необходимо дополнить кранами и дозаторами.

Самодельный смеситель из водопроводных кранов и тройников

Выбор деталей для мойки

Схема самодельной мини-мойки.

Выбирая электродвигатель, следует обращать внимание на модели, имеющие питание около 220-ти или 308-ми вольт. В том случае, если мойка высокого давления будет использована в домашних условиях, желательно воспользоваться однофазным подключением в 220 вольт, так как оно не повлечет за собой дополнительных расходов и соответствует всем требованиям безопасности

Для обеспечения оптимального пуска определенных двигателей желательно использовать дополнительные конденсаторные блоки. Так, производительность насоса напрямую зависит от количества оборотов двигателя: чем выше их частота, тем больше производительность.

Но стоит учитывать, что работа в таком режиме может негативно отразиться на его ресурсах. Не стоит отдавать предпочтение слишком скоростным моделям. Максимально допустимая частота вращений в таком случае – до двух тысяч оборотов при мощности в два или три киловатта.

Мойка высокого давления определенной конструкции позволяет обеспечивать необходимую производительность насоса при использовании одноступенчатого редуктора, функционирующего при помощи клиноременной передачи. От параметров шкивов (ведомого и ведущего) зависит их передаточное число. Не меньшую роль в деятельности редукторов отыгрывают и характеристики расстояния между осями вращения.

Для обеспечения фиксации насоса и двигателя обычно применяют муфту. Наиболее подходящий вариант – мягкая муфта, способная компенсировать минимальное осевое несовпадение валов и выступать предохранительным элементом на случай заклинивания редуктора или насоса.

Очень важным конструктивным элементом любой мойки является емкость для хранения воды. Для того чтобы была обеспечена максимальная производительность насоса, необходимо задействовать определенный объем жидкости. Для этого возможно использование специального бака для жидкости, способного выполнять подпитку от сети водопровода. Обязательно на выходной из бака точке выполнить установку фильтрующего элемента (это может быть обыкновенная мелкая сеть), предназначенного для очистки жидкости от грязевых частиц и предотвращения попадания в насос засоров. Для усиления моющего эффекта в жидкость можно добавлять специальное или обычное моющее средство.

Гидравлическая схема автомобильной мойки.

Мойка для автомобиля, выполненная своими руками, должна иметь в своей конструкции регулятор производительности насоса. Обычно этот прибор имеет связь с автоматическим разгрузочным клапаном, способным в критической ситуации выполнить перенаправление жидкости назад в бак, чтобы не создавалась на насос вредная нагрузка.

Для того чтобы зафиксировать все конструктивные элементы мойки, используют специальную раму. Для ее сооружения можно использовать полые изогнутые трубы. Чтобы обеспечить удобство ее использования, можно зафиксировать в нижней ее части пару небольших опорных колесиков и сделать упор для придания конструкции устойчивости во время использования. Один из концов рамы можно снабдить специальной ручкой, предназначенной для транспортировки мойки по территории двора или гаража.

Главным конструктивным элементом самодельной мойки является емкость для воды. Чтобы была обеспечена максимальная производительность насоса, нужно задействовать определенный объем жидкости.

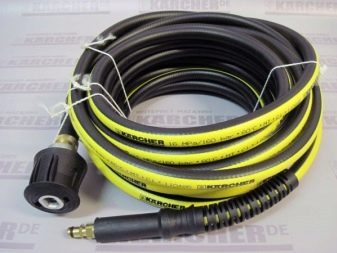

Одним из важнейших элементов, из которых состоит мойка, сделанная своими руками, являются рукава высокого давления. В роли рукава может выступить стандартный не слишком толстый армированный резиновый или пластиковый шланг. Следует учитывать, что все конструктивные соединения шлангов должны быть выполнены с соблюдением условий герметичности, с одной стороны, и не бояться коррозии и легко разбираться – с другой. Для оснастки креплений можно использовать штуцеры или резьбовые втулки, выполненные из твердых алюминиевых сплавов или латуни. С этой целью возможна установка байонетов.

При сооружении мойки своими руками необходимо подобрать также и пистолет, оснащенный форсункой. Благодаря его форме и получается имитация формы рабочей струи. Собственно, внешним видом он напоминает пистолет, используемый на автомобильных заправках. Для того чтобы начать подачу воды из сопла, следует нажать на рукоятку. Это является несомненным плюсом, так как позволяет сэкономить большое количество воды: жидкость подается только тогда, когда она нужна, при нажатии на рукоять пистолета. Выполнить запорный клапан своими руками довольно проблематично, наиболее простым и надежным вариантом будет приобретение готового наконечника.

детали

Мыть детали и агрегаты от налипшей на них грязи соляркой, слитой из бака ремонтируемого грузовика, — прошлый век. Как ни крути, а топливо есть нефтепродукт, в который при производстве добавляются определенные химические соединения — присадки, улучшающие или корректирующие его состав в зависимости от требований по чистоте (Евро) и сезону (зима/лето). Поэтому контакт с ним приводит к раздражению кожи, слизистой оболочки глаз, а вдыхание паров наносит вред организму. С этим не поспоришь, как и с тем, что по качеству мытья конечный результат ручного (соляркой и руками рабочего) и машинного (в механической установке с применением специализированной жидкости или концентрата, порошка) методов будет одинаковым.

Разница заключается только в производительности: применение специальных жидкостей и установок — вне конкуренции, а также в отношении к требованиям по охране труда. Что касается сравнения стоимости операций (нормо-часов, которые рабочий потратит на мытье деталей вручную) и цен спецжидкостей, оборудования и его амортизации, то вопрос: «Что выгоднее?» — спорный. Так, подмастерье будет за половину, а то и треть зарплаты мастера мыть детали в тазу щеткой с утра до вечера. Заметим, что ручной труд применяется в основном на мелких мультибрендовых СТО. Совсем по-другому организована мойка деталей в фирменных сервисных центрах: там царствует автоматизация «грязных» процессов.

Из чего можно собрать пескоструйный аппарат в домашней мастерской

Если пескоструй необходим не для постоянной работы, а для бытового использования, то его дешевле собрать самостоятельно. Есть несколько вариантов такой конструкции, в зависимости от того, что конкретно есть под руками у мастера. Это обойдется дешевле, да и мастеру будет приятнее.

Из газового баллона, баллон из под фреона

Это наиболее простая конструкция. Для нее понадобится пустой газовый баллон, а также:

• 2 шаровых крана;
• кусок трубы для воронки, наполнения камеры песком;
• 2 тройника;
• рукава с приходом в 14 и 10 мм для подачи воздуха и абразива;
• хомутики, чтобы прикрепить рукава.

• Очистить и высушить внутреннюю поверхность баллона.
• Проделать отверстия для засыпания песка и внизу для крана.
• Установить кран.
• За краном установить тройник и смесительный блок.
• На вентиль баллона монтируется второй кран, а за ним тройник.

Для перемещения к устройству следует приварить колеса.

Из мойки высокого давления

Если нет газового баллона, то легко можно сделать пескоструй из мойки высокого давления Керхер или ее аналога.

Для этого понадобится:

• армированный шланг;
• керамическое сопло: можно сделать самостоятельно или приобрести в магазине;
• тройник с насадкой;
• труба для забора абразива;
• блок регулировки подачи.

Такой пескоструй работает по электронной схеме. Жидкость нагнетается, проходит по смесительному блоку и образует вакуум в канале подачи песка, который под высоким давлением попадает на очищаемую поверхность вместе с жидкостью.

Из продувочного пистолета

Это самый небольшой вариант пескоструя. Его мощность зависит от применяемого компрессора. Для создания конструкции необходимо:

• продувочный пистолет;
• тройник;
• шаровой кран;
• насадку с зажимной гайкой.

В качестве бака для абразива подойдет простая пластиковая бутылка или небольшой огнетушитель.

Используя краскопульт

Для производства пескоструя из краскопульта, необходимо приготовить следующие детали:

• пистолет, который будет работать как смесительный клапан;
• рукоятку с устройством для подачи воздуха;
• пластиковая бутылка как тара для абразива;
• тройник;
• шаровый кран.

Алгоритм сборки готового аппарата:

• Расточить пистолет до нужного диаметра выходной дюзы.
• Присоединить смесительный тройник к пистолету.
• Установить и прикрепить подающий и циркуляционные шланги.
• Объема стандартной пластиковой бутылки хватает для очищения поверхности в течение 30 минут.

Мастерим аппарат своими руками из огнетушителя

Данная конструкция полностью аналогична аппарату, который собран из газового баллона. Чтобы загерметизировать верх, необходимо поставить заглушку. Также в огнетушителе необходимо сделать два отверстия: одно на днище, второе сверху.

К нижней части привариваются ножка, которую обычно делают из круглого прутка или арматуры. После сборки и установки фитингов аппарат готов к работе.

Устройство мойки

Устройство автомойки.

Внутри мойки высокого давления должен располагаться двигатель, провоцирующий вращение и открытие остальных деталей – клапана, шайбы или распылителя. Результатом его работы является раскручивание шайбы и движение воды по распылителю согласно поступательно-возвратной траектории, вследствие чего вода и попадает в клапан распылителя. Результатом действия множества механизмов и является образование мощного напора и подачи воды.

Корпус для мойки желательно подобрать из ударопрочного пластика. Те же требования относятся и к шлангу, соединяющемуся с распылителем, так как ему придется взаимодействовать с сильным водяным напором.

Независимо от того, насколько прочны материалы, из которых изготовлена мойка, крайне не рекомендуется использовать ее больше, чем два часа подряд. Слишком продолжительный цикл работы может привести к стремительному износу составляющих деталей и в несколько раз сократить срок эксплуатации прибора.

Если укомплектовать мойку дополнительными насадками, она сможет выполнять функции бытовых приборов. При использовании дополнительных насадок мойка может быть использована как для мытья автомобиля, так и для очистки крыш, фасадов и полов.

Заключение

Изготовление самодельного пеногенератора, при наличии нужных приспособлений, инструментов и навыков, не потребует больших усилий и капиталовложений. Такая техника собственноручного производства зачастую обходится в 10-15 раз дешевле, чем полноценные заводские модели. Срок службы сконструированного агрегата будет напрямую зависеть от вашего мастерства и правильности его сборки. Уделив этому достаточно внимания и времени, вы сможете изготовить устройство, которое будет безотказно работать на протяжении нескольких лет, значительно облегчая процесс мытья автомобиля.
