Предохранители и реле лифан солано

Блок предохранителей в салоне

Если вам нужно заменить предохранители в Лиффан Солано, необходимо знать их точное расположение в автомобиле. Поскольку современные версии автомобилей выпускаются в различных модификациях, расположение отдельных компонентов может существенно отличаться. Для удобства мы рассмотрим наиболее распространенные места расположения предохранителей и реле в салоне автомобиля.

Также рекомендуем просмотреть статью о блоке предохранителей и проводке на Лифан Смайли.

Предохранители чаще всего расположены в нижней части перчаточного ящика или бардачка. За этой коробкой в нижней части находятся все блоки предохранителей автомобилей Lifan Solano. В зависимости от модификации автомобиля расположение отдельных компонентов может несколько отличаться, но основное назначение остается неизменным во всех вариантах взаимного расположения компонентов. В этом случае блок отвечает за правильную работу всех систем автомобиля, которые работают, взаимодействуя с электрической цепью.

Реле в этом автомобиле также расположено в нижней части перчаточного ящика рядом с основной частью блоков электрических цепей. Этот механизм легко доступен для комплексной диагностики и замены в случае необходимости. Для этого просто откройте перчаточный ящик, снимите его, отцепив фиксаторы, расположенные по бокам.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Метки: блок предохранителей, breez

Комментарии 15

привет у меня lifan breez подскажи пожалуйста у меня неработает печка на малых а реагирует в конц включается самые сильные обороты. заменил реастат. без изменений после сменил консоль с вертушками тоже без изменений мож там реле или предохранители идут? к электрикам возил те руками разводят говорят прозванивали все цепи в порядке .

Хм… А у меня этой зимой немного другая история — стали ниже обороты печки, причем то нормальные, то сниженные. И включение максимальных (когда происходит щелчок реле) происходит в самом конце, да и максимальные обороты какие-то немаксимальные.Еще не смотрел и не занимался…Так что извини, пока не подскажу. Но предлагаю обменяться опытом, если найдем решение.

27 не катушка зажигания он на всё идет, достань его машина не заводится, печка не работает, сигналка не закрывает

Схема помогла) Но вот только теперь по моему нужен новый блок предохранителей…(((((

Раздел 1 Принципиальная эл. схема, схема соединений, предохранители.

Блок предохранителей расположен в левой нижней части панели приборов и закрыт крышкой.

• Вставьте отвертку в правую часть крышки и откройте ее.

• Используйте специальный захват для снятия или установки предохранителей «А».

• Найдите перегоревший предохранитель. Определить перегоревший предохранитель можно по сгоревшей металлической проволоке.

• Вставьте новый предохранитель и закройте крышку.

Блок предохранителей и реле в салоне

Фото расположения блока предохранителей и реле Lifan Solano 620 и Solano 2 в салоне

В салоне находится один монтажный блок с предохранителями и реле. Как в Солано 620 так и в Солано 2, он расположен с водительской стороны в нижней части панели приборов за маленьким вещевым / перчаточным ящиком (бардачком).

Фото блока c двух сторон в салоне Lifan Solano 620 и Solano 2

Для доступа к реле необходимо:

Открыть вещевой ящик, надавить на створки ящичка и вытащить его из пазов.
Доступ к блоку

Для доступа к предохранителям :

Удобнее — заглянуть под панель приборов снизу (не очень удобно) и снять защитную пластиковую крышку с блока (при ее наличии).
Защитная крышка

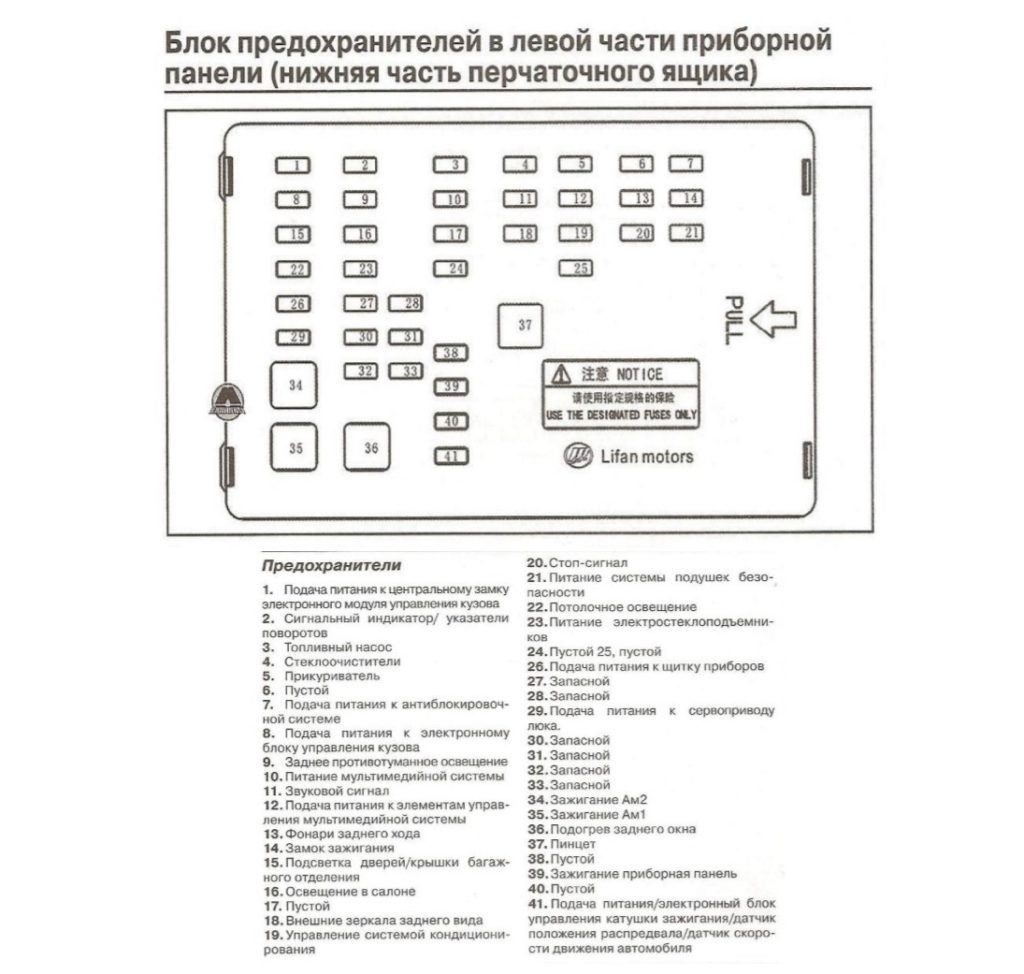

Схема блока предохранителей в салоне Lifan Solano 620 и Solano 2

№ на схеме	Номинал пред-ля	Защищаемая цепь
СОЛАНО 620
1	10 А	Центральный замок (питание от электронного блока управления электрооборудованием кузова BCM (блок комфорта))
2	15 А	Указатели поворотов, аварийная сигнализация (аварийка)
3	10 А	Бензонасос (топливный насос)
4	15 А	Стеклоочиститель лобового стекла (дворники)
5	15 А	Прикуриватель
6	10 А	Резервный (запасной)
7	10 А	Тормозная система ABS (питание на блок АБС)
8	5 А	Электронный блок управления электрооборудованием «ВСМ» (блок комфорта)
9	5 А	Противотуманные фонари — задние
10	15 А	Магнитола (аудиосистема)
11	15 А	Сигнал (гудок, клаксон)
12	5 А	Магнитола (управление аудиосистемой на руле)
13	10 А	Огни света заднего хода
14	5 А	Замок зажигания (контроль замка от ВСМ)
15	5 А	Освещение в багажном отделении (багажнике), лампы подсветки проемов дверей
16	10 А	Габариты; дневные ходовые огни
17	15 А	Резервный (запасной)
18	10 А	Электропривод боковых зеркал заднего вида
19	10 А	Электронный блок управления отопителем (печкой) и кондиционером (A/C)
20	5 А	СТОП-сигналы
21	10 А	Система управления Подушками безопасности SRS
22	10 А	Плафоны освещения внутри салона, подсветка замка зажигания
23	30 А	Стеклоподъемники
24	5 А	Питание на кнопки центрального замка (блок упр-ия отопителем)
25	10 А	Резервный (запасной)
26	10 А	Комбинация/набор приборов
27	5 А	Резервный (запасной)
28	15 А	Резервный (запасной)
29	10 А	Люк в крыше (электропривод)
30	10 А	Резервный (запасной)
31	10 А	Резервный (запасной)
32	25 А	Резервный (запасной)
33	30 А	Резервный (запасной)
34	30 А	Зажигание АМ2
35	30 А	Зажигание АМ1
36	30 А	Обогрев / подогрев заднего стекла
37	—	Пинцет для извлечения предохранителей
38	15 А	Обогрев / подогрев передних сидений
39	5 А	Комбинация/набор приборов
40	20 А	Резервный (запасной)
41	15 А	Генератор, катушки зажигания, датчик скорости автомобиля, датчик положения коленчатого вала
СОЛАНО 2
1	15 А	Диагностический разъем / Аудиовидеосистема
2	10 А	Система пассивного бесключевого доступа / запуска двигателя (PKE/PEPS)
3	10 А	Задние противотуманные фонари
4	15 А	Резервный (запасной)
5	10 А	Стоп-сигналы
6	10 А	Контроллер системы кондиционирования
7	15 А	Прикуриватель
8	5 А	Блока управления кондиционером
9	30 А	Стеклоподъемники электрические
10	15 А	Указатели поворота
11	25 А	Генератор
12	15 А	Электрическпя блокировка рулевой колонки (ESCL)
13	5 А	Магнитола (выключатель электропитания аудио- видеосистемы)
14	15 А	Резервный (запасной)
15	5 А	Лампы подсветки двери, фонарь подсветки багажника
16	15 А	Люк в крыше (электропривод)
17	10 А	Электропитание блока управления ABS (АБС)
18	10 А	Система управления Подушками безопасности SRS
19	15 А	Бензонасос (топливный насос)
20	10 А	Электропривод боковых зеркал заднего
21	20 А	Стеклоочиститель (дворники)
22	10 А	Плафоны освещения внутри салона, подсветка замка зажигания
23	10 А	Габаритные огни
24	5 А	Комбинация/набор приборов
25	15 А	Центральный замок
26	10 А	Предохранитель B+ комбинации приборов
27	5 А	Резервный (запасной)
28	20 А	Резервный (запасной)
29	10 А	Предохранитель B+ блока BCM
30	10 А	Резервный (запасной)
31	25 А	Резервный (запасной)
32	15 А	Резервный (запасной)
33	30 А	Резервный (запасной)
34	20 А	Электропривод передних сидений
35	20 А	Стартер
36	30 А	Обогрев / подогрев заднего стекла
37	—	Пинцет для извлечения предохранителей
38	10 А	Блок управления трансмиссией (TCU)
39	10 А	Управление электропитанием блока BCM
40	15 А	Обогрев / подогрев сидений
41	10 А	Фонари заднего хода

Реле

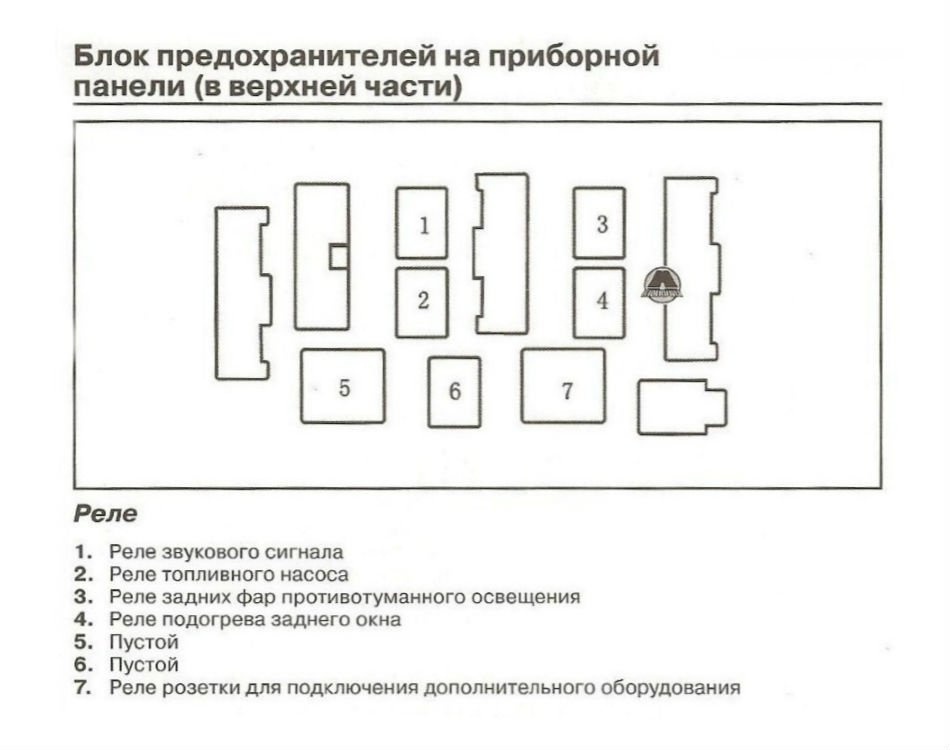

Схема стороны блока реле в салоне Lifan Solano 620 и Solano 2

№ на схеме	Защищаемая цепь
СОЛАНО 620
R1	Реле звукового сигнала
R2	Реле задних противотуманных огней
R3	Реле Бензонасоса (топливного насоса)
R4	Реле обогрева / подогрева заднего стекла
R5	Пусто (резерв)
R6	Пусто (резерв)
R7	Реле розетки для подключения дополнительного оборудования
СОЛАНО 2
R1	Реле задних противотуманных огней
R2	Реле обогрева / подогрева заднего стекла
R3	Реле Бензонасоса (топливного насоса)
R4	Реле START (стартер)
R5	Реле ACC (замок зажигания положение ACC)
R6	Реле IG1 (зажигание 1)
R7	Реле IG2 (зажигание 2)

Предохранители на Lifan Solano

Что важнее в автомобиле: красивый внешний вид, комфортный салон или его техническое состояние? Если задать такой вопрос опытному автолюбителю, то, конечно же, на первое место он поставит – исправность, а потом уже удобство и комфорт в салоне.

Ведь именно это обеспечит стабильную работу, убережет его владельца, пассажиров от всех неприятностей, которые могут случиться во время поломки автомобиля при движении.

Современные автомобили, как и Лифан Солано оснащены разными электронными системами, что позволяет эксплуатировать их в различных условиях. Но чтобы система в неподходящий для владельца момент не вышла из строя, стоит всегда заботиться об исправности всех узлов и деталей

И в первую очередь обратить внимание на исправность предохранителей. Только этот элемент сможет защитить систему от перегорания в случае перегрузок, перегрева или по какой-либо другой причине

Роль предохранителей

Задача, которую выполняют автомобильные предохранители, совершенно простая, но в то же время очень ответственная. Они защищают цепь электрических соединений от замыкания и перегорания.

Только смена перегоревших предохранителей оберегает электронику от выхода из строя. Но системы различных марок авто оснащается разным типом, видом предохранителей, которые могут располагаться в разных местах.

В Lifan Solano, как и в авто других марок есть узлы, агрегаты, которые чаще всего выходят из строя. Относятся к ним и предохранители. И чтобы не допустить серьезных поломок необходимо их вовремя заменять. Проверить их исправность можно и самостоятельно, но для этого необходимо знать о том, в каком месте они находятся.

Места расположения предохранителей

Предохранители служат защитой для вентиляторов, компрессора кондиционера и других систем от перегорания. Также они располагаются в блоке, который, в свою очередь, можно обнаружить в моторном отсеке.

Схема предохранителей

Как расположены предохранители в салоне

Стоит знать о том, где находятся элементы, а они расположены внизу перчаточного ящика.

Дополнительный блок

В данной таблице указана маркировка предохранителей, за что каждый из них отвечает и номинальное напряжение.

МаркировкаЗащищаемые цепиНоминальное напряжение

FS03	(ЕСМ).	01.01.1970
FS04	Главное реле	25 A
FS07	Сигнал.	15 A
FS08	Кондиционер.	10А
FS09, FS10	Высокий и низкий уровень вращения вентилятора.	35А
FS31	(TCU).	15А
FS32, FS33	Свет: дальний, ближний.	15А
SB01	Электрика в салоне.	60A
SB02	Генератор.	100A
SB03	Вспомогательный предохранитель.	60A
SB04	Отопитель.	40А
SB05

Как поступать в случае, если нет уверенности в его исправности

При неуверенности в исправности предохранителя, лучше всего перестраховаться, и поменять его на новый. Но они оба должны полностью совпадать по маркировке и номиналу.

Порой возникают такие ситуации, когда недавно переустановленный элемент сразу же перегорает. В этом случае потребуется помощь специалистов на СТО для устранения неисправностей во всей электросистеме.

В результате следует сказать, что автомобиль Lifan Solano отличается своим ненавязчивым привлекательным дизайном, разнообразным оборудованием, и, что немаловажно, небольшой стоимостью. В салоне машины весьма уютно и комфортно, поэтому водитель и пассажиры никогда не будут ощущаться усталости

Автомобиль оснащен всевозможными устройствами, приспособлениями, что намного облегчает его эксплуатацию.

Хороший уход, своевременная замена предохранителей убережет от внезапных поломок. И, если вдруг пропадает ближний или дальний свет, перестает работать электрическое оборудование, необходимо срочно проверять исправность предохранителя, чтобы не допустить выхода из строя каких-либо важных узловых элементов.

Подвеска

• Установка втулок стабилизатора Лифан Бриз
• Как заменить задние амортизаторы Lifan Бриз
• Как заменить задние пружины Lifan Breez
• Поменять задние стойки Lifan Breez своими руками
• Установка заднего ступичного подшипника Лифан Breez
• Заменить колесо Лифан Breez своими руками
• Как заменить опорный подшипник Лифан Бриз
• Как поменять передние амортизаторы Lifan Бриз
• Как поменять передние пружины Lifan Breez
• Как заменить передние стойки Lifan Breez своими руками
• Как поменять передний ступичный подшипник Лифан Бриз своими руками
• Как поменять подшипник задней ступицы Lifan Бриз
• Как поменять подшипник передней ступицы Лифан Бриз своими руками
• Поменять резинки стабилизатора Лифан Breez
• Как заменить сайлентблоки задней балки Лифан Breez своими руками
• Установка сайлентблоков задних рычагов Lifan Бриз
• Как поменять сайлентблоки передних рычагов Лифан Breez своими руками
• Поменять стойки стабилизатора Лифан Бриз
• Замена шаровой опоры Lifan Бриз
• Как заменить шпильку колеса Лифан Бриз
• Замена шпильки на ступице Lifan Бриз своими руками

Рулевое управление

• Как заменить втулку рулевой рейки Lifan Breez
• Как поменять гидроусилитель руля Лифан Бриз
• Замена жидкости гидроусилителя руля Лифан Breez своими руками
• Поменять жидкость гур Lifan Breez
• Как заменить карданчик рулевого вала Лифан Breez
• Заменить крестовину рулевого вала Лифан Бриз своими руками
• Как заменить масло в гидроусилителе руля Лифан Breez своими руками
• Поменять наконечник рулевой тяги Лифан Breez
• Поменять подшипник рулевого вала Lifan Бриз
• Замена пыльника рулевой рейки Лифан Бриз
• Как заменить рулевую рейку Lifan Breez
• Как заменить рулевую тягу Lifan Breez своими руками
• Как поменять рулевые наконечники Lifan Бриз своими руками
• Снятие руля Lifan Бриз своими руками
• Как заменить рычаги передней подвески Лифан Бриз
• Ремонт сальника рейки Лифан Breez
• Как заменить шкворень Lifan Бриз своими руками

Тормозная система

• Как поменять бачок тормозной жидкости Lifan Бриз
• Как поменять блок абс Лифан Breez
• Как заменить датчик абс Lifan Breez
• Заменить задние тормозные диски Лифан Breez
• Как заменить задние тормозные колодки Lifan Breez
• Как поменять колодки ручника Лифан Breez
• Замена передних тормозных дисков Лифан Breez
• Как заменить передние тормозные колодки Лифан Бриз
• Как заменить ручник Лифан Breez
• Установка тормозного цилиндра Лифан Breez своими руками
• Как поменять тормозную жидкость Лифан Breez своими руками
• Установка тормозных трубок Лифан Breez
• Как заменить тормозные шланги Лифан Бриз
• Как поменять трос ручника Lifan Breez
• Как поменять трос ручного тормоза Лифан Breez своими руками

Блок плавких предохранителей

Блок предохранителей расположен в левой нижней части панели приборов и закрыт крышкой.

2. Вставить отвертку в правую часть крышки и открыть ее.

3. Использовать специальный захват для снятия или установки предохранителей.

4. Найти перегоревший предохранитель. Определить перегоревший предохранитель можно по сгоревшей металлической проволоке.

5. Вставить новый предохранитель и закрыть крышку.

Блок предохранителей панели приборов

№	Электропотребитель	Амперы
1	Нет
2	Щиток приборов	25
3	Щиток приборов	10
4	Нет
5	Фонарь заднего хода	10
6	Стоп-сигнал	10
7	Нет
8	Реле указателей поворота	15
9	Нет
10	Лампа ближнего света фар	20
11	СD-память	15
12	Наружное освещение	10
13	Аварийная сигнализация	10
14	Блок управления двигателем ECU	10
15	Индикатор закрытых дверей	5
16	Нет
17	Стеклоочиститель	10
18	СD-проигрыватель	10
19	Стеклоподъемники	30
20	Прикуриватель	15
21	Топливный насос	15
22	Нет
23	Лампа дальнего света фар	15
24	Обогрев заднего стекла	15
25	Внутрисалонное освещение	10
26	Нет	15
27	Задние противотуманные фары	20
28	Передние противотуманные фары	30
29	Кондиционер

Блок предохранителей в моторном отсеке

№	Электропотребитель	Амперы
1	Реле кондиционера	10
2	Реле сигнала	15
3	Главное реле	25
4	Реле вентилятора	30
5	ABS	30

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Источник

Блок под капотом

Под капотом кроссовера находятся два блока с предохранителями и реле. Основной монтажный блок с предохранителями и реле расположен рядом с передней левой стойкой амортизатора и блоком воздухопритока.

Основной блок под капотом

Для доступа необходимо:

Снять пластиковую защитную крышку монтажного блока, отжав ее фиксаторы.

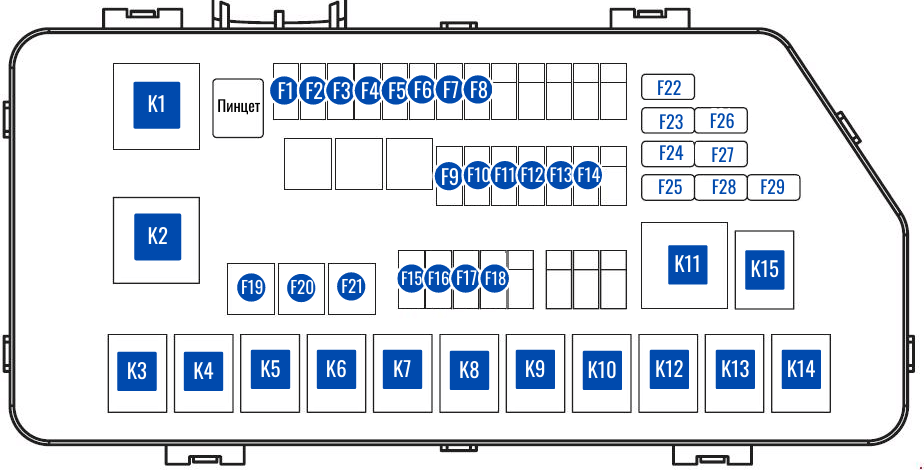

Схема блока предохранителей и реле под капотом Lifan x60 и x60 FL

№ на схеме	Номинал пред-ля	Защищаемая цепь
F1	10 А	ЭБУ — блок управления двигателем
F2	25 А	Электропитание IG2
F3	10 А	Х60: Генератор, катушки зажигания (IG2); Х60 FL: Тормозная система ABS (АБС);
F4	5 А	Х60: Пусто; Х60 FL: Передний датчик кислорода
F5	15 А	Х60: Пусто; Х60 FL: Катушки зажигания
F6	15 A	Х60: Пусто; Х60 FL: Инжектор / Вентилятор охлаждения двигателя (радиатора)
F7	15 A	Х60: Пусто; Х60 FL: На авто с CVT: ЭБУ трансмиссии CVT
F8	5 А	Х60: Пусто; Х60 FL: Задний датчик кислорода
F9	15 A	Габаритные огни / подсветка внутри салона
F10	15 A	Сигнал (гудок, клаксон)
F11	15 A	Передние противотуманные фары (передние птф)
F12	15 А	Дальний свет фар
F13	15 А	Ближний свет фар
F14	25 А	Х60: На Главное реле; Х60 FL: Пусто
F15	5 А	Вентилятор
F16	10 А	Компрессор кондиционера
F17	15 А	Бензонасос (топливный насос)
F18	10 А	Х60: Задний противотуманный фонарь; Х60 FL: Пусто
F19	25 А	Х60: Пусто; Х60 FL: На Главное реле
F20 чего	30 А	Вентилятор высокой скорости радиатора (основной)
F21	30 А	Вентилятор малой (низкой) скорости радиатора (дополнительный)
F22	—	Запасной (резервный)
F23	—	Запасной (резервный)
F24	—	Запасной (резервный)
F25	—	Запасной (резервный)
F26	—	Запасной (резервный)
F27	—	Запасной (резервный)
F28	—	Запасной (резервный)
F29	—	Запасной (резервный)

Реле

№ на схеме	Защищаемая цепь
К1	Реле регулировки скорости вентилятора
К2	Х60: Реле главного вентилятора; Х60 FL: Реле малой (низкой) скорости вентиляторов
К3	Х60: Реле дополнительного вентилятора; Х60 FL: Реле высокой скорости вентиляторов
К4	Реле электромагнитной муфты компрессора кондиционера
К5	Реле бензонасоса (топливного насоса)
К6	Реле сигнала (гудка, клаксона)
К7	Реле габаритных огней/ подсветки внутри салона
К8	Реле передних противотуманных фар / дневных ходовых огней (дхо)
К9	Реле кратковременного включения дальнего света фар
К10	Реле дальнего света фар
К11	Главное реле
К12	Реле ближнего света фар
К13	Х60: Пусто; Х60 FL: Реле стартера
К14	Х60: Пусто; Х60 FL: Реле ламп заднего хода
К15	Х60: Пусто; Х60 FL: Реле разблокировки селектора коробки передач

Блок силовых предохранителей на АКБ

Второй блок под капотом — блок с силовыми предохранителями, установлен на плюсовой клемме аккумулятора.

Для доступа необходимо:

Снять пластиковую накладку стеклоочистителя над АКБ — вынув шесть пластиковых клипс, используя отвертку или другой подходящий инструмент

Доступ к АКББлок предохранителей на АКБСхема блока силовых предохранителей на АКБ Лифан х60

№ на схеме	Номинал пред-ля	Защищаемая цепь
SB01	60 А	Питание на монтажный блок с предохранителями и реле под капотом
SB02	80 А	Питание на монтажный блок с предохранителями и реле под капотом
SB03	30 А	Электронный блок управления АБС (ABS ECU)
SB04	40 А	Электронный блок управления АБС (ABS ECU)
SB05	110 А	Питание на монтажный блок с предохранителями и реле в салоне

Видео по теме

В данном видео наглядно показано расположение реле и предохранителя бензонасоса.

В данном видео на схеме наглядно показана, распиновка цепи АБС.

Надеемся наш материал оказался для вас полезным, вопросы и комментарии оставляйте ниже!

Дизайн и салон «китайца»

Детальный обзор Лифан Солано стоит начать с впечатляющих размеров транспортного средства:

• длина — 4550 мм
• высота — 1495 мм
• ширина — 1705 мм.

По сравнению с предшественником, этот автомобиль стал на восемнадцать сантиметров длиннее. Где производят Lifan Solano, позаботились о комфорте водителя и пассажиров.Можно сказать, что после обновления размеры всех частей машины увеличились, а технические характеристики стали лучше в разы. Китайский седан относится к С-сегменту и в России его можно приобрести за 355 000 рублей. К тому же, производитель дает двухлетнюю гарантию на эту модель автомобиля.

Внешность машины впечатляет, дизайнеры сделали ее яркой и современной, поскольку использовали для создания мировые тенденции автомобилестроения. По дизайну «китаец» очень схож с «баварцем» БМВ 3. На фоне конкурентов машина смотрится уверено и солидно. Китайцы используют для создания своих машин U-образную форму. Снизу автомобиль украшают современные светодиоды, а с первого взгляда может показаться, что седан немного агрессивный. На задней части машины расположили угловатые фонари с тремя белыми полосами на каждом. Европейской внешности модели придают хромированные элементы.

Внутри машина выглядит не хуже, чем снаружи. Здесь оформлено все по-простому, для отделки китайцы использовали качественную кожу и хороший пластик.

Салон у седана получился светлым и уютным. В зависимости от комплектации машина может быть оборудована:

• кондиционером
• гидроусилителем руля
• полноразмерной запаской
• полным электропакетом.

Там, где выпускают Лифан Солано, стараются производить качественные, надежные и максимально комфортные машины. Безопасность у «китайца» находится на высоком уровне. Для безопасности водителя и пассажиров в автомобиле предусмотрена:

• система автоматического блокирования двери во время движения
• две подушки безопасности
• система ABS
• система EBD
• опционный стоп-сигнал
• регулируемая рулевая колонка.

Если Вы хотите по достоинству оценить этот автомобиль, можете провести его тест-драйв в любом дилерском центре марки.

Роль предохранителей

Задача, которую выполняют автомобильные предохранители, совершенно простая, но в то же время очень ответственная. Они защищают цепь электрических соединений от замыкания и перегорания.

Только смена перегоревших предохранителей оберегает электронику от выхода из строя. Но системы различных марок авто оснащается разным типом, видом предохранителей, которые могут располагаться в разных местах.

В Lifan Solano, как и в авто других марок есть узлы, агрегаты, которые чаще всего выходят из строя. Относятся к ним и предохранители. И чтобы не допустить серьезных поломок необходимо их вовремя заменять. Проверить их исправность можно и самостоятельно, но для этого необходимо знать о том, в каком месте они находятся.

Это интересно: Расчет налога на авто по лошадиным силам: разъясняем по порядку

Предохранители и реле Лифан Солано

В любом автомобиле одним из наиболее важных элементов является система безопасности, предохраняющая машину от различных неполадок. К числу таких систем в современных автомобилях относятся предохранители и схема реле. Сегодня в статье мы расскажем о том, где находятся данные детали Лифан Солано, а также разберём их основное предназначение в автомобиле. Если вы тоже хотите узнать информацию про Lifan Solano 620, советуем прочитать представленную ниже информацию.

Функционал предохранителей и реле

Предохранители Лифан Солано выполняют своеобразную защитную функцию в электрической цепи машины. Они предотвращают возможные короткие замыкания, которые нередко становятся причиной возгорания внутренних элементов авто.

Схема реле отвечает за включение и выключение всей электрической цепи в автомобиле. Именно от исправности данного элемента зависит качество выполняемых функций в машине. Поскольку в Лифан Солано имеется большое количество различных функций, устройство реле должно соответствовать требованиям электрической цепи. В связи с этим в современных версиях авто применяются более мощные механизмы.

Если данные детали выйдут из строя, машина не сможет выполнять свои функции

Поэтому так важно следить за исправностью внутренних элементов. При возникновении неполадок должна производиться своевременная диагностика и замена блока предохранителей. Наиболее важным показателем технических характеристик является сила тока

Блок может быть окрашен в один из нескольких цветовых вариантов в зависимости от величины данного параметра. Выделяют следующие версии:

Наиболее важным показателем технических характеристик является сила тока. Блок может быть окрашен в один из нескольких цветовых вариантов в зависимости от величины данного параметра. Выделяют следующие версии:

• Коричневый — 7,5 А.
• Красный — 10 А.
• Синий — 15 А.
• Белый — 25 А.
• Зелёный — 30 А.
• Оранжевый — 40 А.

Блок предохранителей в салоне

Если вам необходимо заменить предохранители Лифан Солано, необходимо знать точное их расположение в автомобиле. Поскольку современные версии машин выпускаются в различных модификациях, расположение отдельных элементов может существенно отличаться. Для удобства мы рассмотрим наиболее частое расположение системы предохранителей и реле в салоне.

Предохранители находятся чаще всего на нижней части перчаточного ящика или бардачка. За этим ящиком в нижней части располагаются все блоки предохраняющих систем автомобиля Лифан Солано. В зависимости от модификации машины схема расположения отдельных элементов может несколько отличаться, однако ключевое предназначение остаётся неизменным во всех вариантах взаимного расположения элементов. В данном случае блок отвечает за исправную работу всех систем автомобиля, которые работают за счёт взаимодействия с электрической цепью.

Реле в данном автомобиле также располагается в нижней части бардачка рядом с основной частью блоков электрической цепи. При желании можно легко получить доступ к данному механизму с целью проведения его комплексной диагностики и замены. Для этого достаточно открыть перчаточный ящик, снять его, отсоединив удерживающие зажимы по бокам.

Блок предохранителей в моторном отсеке

Не менее важно знать, где находится блок предохранителей и реле в моторном отсеке машины Lifan Solano 620. Для обнаружения данной детали стоит открыть капот и внимательно осмотреть содержимое моторного отсека. На боковой поверхности рядом с двигателем должна находиться специальная коробка в защитном кожухе, именно здесь должны располагаться блоки электрической цепи и реле Лифан Солано.Для получения доступа в случае необходимости замены деталей при их неисправности следует отогнуть фиксирующие зажимы, а затем снять защитную крышку

После этого вы увидите необходимые механизмы в машине

На боковой поверхности рядом с двигателем должна находиться специальная коробка в защитном кожухе, именно здесь должны располагаться блоки электрической цепи и реле Лифан Солано.Для получения доступа в случае необходимости замены деталей при их неисправности следует отогнуть фиксирующие зажимы, а затем снять защитную крышку. После этого вы увидите необходимые механизмы в машине.

Электросхема блоков предохранителей на Lifan X60

На каждой крышке приведено описание и распиновка каждого модуля.

В пассажирском салоне

Узел с плавкими вставками за перчаточным ящиком содержит компоненты для защиты:

• стеклоподъемников;
• указателей поворота;
• комбинации приборов;
• прикуривателя;
• охранной сигнализации;
• подушек безопасности;
• обогрева стекол и зеркал заднего вида;
• системы диагностики;
• электропитания кондиционера;
• магнитолы с мультимедийной системой;
• подогрева водительского кресла и т.д.

Более подробное описание можно посмотреть в таблице:

Блок в моторном отсеке

Под крышкой багажника в большом блоке предохранителей установлены вставки для предотвращения выхода из строя такого оборудования:

• фар дальнего и ближнего света;
• ЭБУ впрыска топлива;
• компрессора;
• бензонасоса;
• масляного насоса;
• противотуманных фар;
• генератора;
• катушки зажигания;
• звукового сигнала и т.д.

Таблица с расшифровкой приведена ниже:

В маленьком блоке находятся перемычки АБС, питания большого монтажного модуля под капотом.

Замена и диагностика предохранителей на Лифан Х60

Если в автомобиле пропала зарядка аккумулятора, не включаются фары или другое электрооборудование, то главной причиной может быть сгоревший предохранитель.

Он может выйти из строя в таких случаях:

• короткое замыкание;
• скачок напряжения;
• плохой контакт;
• неправильный выбор номинала при установке;
• перегрузка вследствие сокращения цепи.

Признаками дефектного элемента становятся:

• обрыв плавкой проволоки внутри корпуса вставки;
• следы горения.

Более точно определить место неисправности поможет мультиметр.

Порядок использования прибора таков:

1. Перевести переключатель в режим измерения сопротивления.
2. Поднести щупы к контактам перемычки.
3. Посмотреть показания.

Если на шкале появилось нулевое значение, то вставку надо менять.

Перед началом установки нового предохранителя нужно выполнить следующее:

1. Заглушить мотор.
2. Отключить электрооборудование.
3. Снять клеммы на аккумуляторе.

Далее надо:

1. Вскрыть нужный блок с перемычками.
2. Убедиться в неисправности вставки.
3. Вынуть ее щипцами.
4. Поставить новую.
5. Проверить работоспособность электроприборов.

Нельзя использовать вместо штатного предохранителя такие предметы:

• вставки иного номинала;
• провода или куски проволоки;
• гвозди и прочие металлические стержни;
• монеты.

Для неопытных автолюбителей существует несколько рекомендаций:

• не приступать к замене перемычки, не имея новой с подходящим номиналом;
• все работы проводить аккуратно, не прилагая усилий, т.к. пластик корпуса модуля и предохранители легко ломаются;
• проверять тестером новую вставку перед установкой;
• запоминать последовательность действий;
• устанавливать по окончании работы все элементы на свои места.

Если нет уверенности в собственных возможностях, лучше довериться опытному автоэлектрику.

Предохранители Lifan Х60

За основу схемы электрического питания автомобиля Лифан Х60 взята конструкция от Тойота Рав 4. Впрочем, многие детали и агрегаты также позаимствованы у японского бренда.

Где находится монтажный блок:

• Основной: в салоне машины, слева от рулевой колонки;
• Дополнительный: под капотом, в моторном отсеке.

Общее количество предохранителей и реле – коммутаторов свыше 100 штук. С целью ускорения и упрощения процесса идентификации по порядковому номеру, на тыльной стороне крышки корпуса нанесена маркировка, распиновка, расшифровка по каждому из модулей.

Процесс замены предохранителей вовсе не сложный, но требует внимательности со стороны мастера. Некорректный монтаж выводит из строя оборудование.

Блок предохранителей: устройство и причины поломок

Блок предохранителей автомобиля «Лифан», а точнее, несколько таких приборов, являются основной защитой всей электросистемы автомобиля. В состав данного устройства входят плавкие предохранители (ПП) и реле.

Первые элементы – это основные защитники электроцепи определённого прибора (фара, стеклоомыватели, дворники и т. д.). Принцип их работы основан на обесточивании своей цепи путём плавления предохранителя. Это необходимо в тех случаях, когда случаются какие-либо проблемы в электросистеме, состоящей из проводов и определённого устройства. Стоит понимать, что, к примеру, короткое замыкание может вызвать открытое воспламенение, крайне опасное для водителя и пассажиров. ПП имеют меньший номинал силы тока, при которой они перегорают, чем та же проводка или прибор, вследствие чего столь эффективны.

Реле, в свою очередь, применяются для нейтрализации потенциальных проблем, которые могут возникнуть при кратковременном увеличении силы тока в цепи. Для удобства ремонта «Лифан» все защитные элементы электрооснащения собраны в несколько блоков.

Наиболее частая проблема, которая случается с блоком предохранителей — это перегорание ПП или реле. Данная неисправность может быть вызвана рядом причин:

• поломка электронного прибора или самого блока;
• замыкание проводки;
• неправильно проведённый ремонт;
• превышение допустимой силы тока в цепи на протяжении долгого времени;
• временной износ;
• производственный брак.

Перегоревший предохранитель или неисправное реле необходимо заменить, так как от их нормальной работоспособности во многом зависит безопасность эксплуатации вашего транспортного средства. Стоит понимать, что иногда замена элемента блока может не дать результата. В таких случаях придётся устранять неисправности в другом участке электроцепи.
