Распределительный вал: устройство, назначение, принцип работы, неисправности

Ремонт распредвала

Обычно распределительный вал в двигателе автомобиля может служить весь срок службы автомобиля. Это означает, что распредвал может прослужить примерно 200 000-300 000 километров пробега автомобиля (именно такой средний срок службы устанавливают сегодня для большинства автомобилей многие автопроизводители). Тем не менее существуют случаи, когда распредвал выходит из строя намного раньше. Например, при заводском браке распредвала. Или же когда автовладелец использовал автомобиль в экстремальных условиях или часто ездил на высоких оборотах (как говорится, постоянно «винтил» свою машину).

Естественно, при появлении дефекта распредвала требуется его восстановительный ремонт или покупка нового компонента. Кстати, в прошлом восстановительный ремонт был популярным средством. Ведь помимо некоторой экономии денежных средств ремонт распредвала в некоторых автомобилях давал небольшой прирост мощности. Дело в том, что в свое время было модно растачивать распределительные валы, проводя их шлифовку и т. п. Сегодня же расточка и ремонт распредвала менее популярны.

Функции распредвала

Распредвал – элемент ГРМ (газораспределительного механизма). Он определяет порядок тактов мотора и синхронизирует открывание/закрывание клапанов, которые подают в цилиндры воздушно-топливную смесь и отводят отработанные газы.

Газораспределительный механизм работает по следующему принципу. В момент запуска двигателя стартер проворачивает коленчатый вал. Распредвал приводится в движение при помощи цепи или ремня, посаженного на шкив коленвала. В цилиндре открывается впускной клапан, и в камеру сгорания поступает смесь бензина и воздуха. В этот же момент датчик коленвала подает импульс на катушку зажигания. В ней генерируется разряд, который идет на свечу зажигания.

К моменту, когда появляется искра, оба клапана в цилиндре закрыты, а топливная смесь сжата. Во время возгорания образуется энергия, и поршень перемещается вниз. Так коленвал проворачивается и приводит в движение распределительный вал. В этот момент он открывает выпускной клапан, через который выходят отработанные в процессе горения газы.

Распредвал всегда открывает нужный клапан на конкретный промежуток времени и на стандартную высоту. Благодаря своей форме этот элемент обеспечивает стабильный цикл смены тактов в моторе.

Подробно о фазах открытия и закрытия клапанов, а также об их настройках, показано в данном видео:

В зависимости от модификации двигателя в нем может стоять один или несколько распредвалов. В большинстве автомобилей эта деталь размещена в головке блока цилиндров. Она приводится в движение за счет вращения коленчатого вала. Эти два элемента соединяются при помощи ремня или цепи ГРМ.

Чаще всего одним распредвалом оснащены двс с рядным расположением цилиндров. Большинство таких двигателей имеет по два клапана на цилиндр (один впускной, а другой выпускной). Встречаются также модификации с тремя клапанами на цилиндр (два на впуск, один на выпуск). Двумя валами чаще комплектуются двигатели, в которых на один цилиндр приходится по 4 клапана. В оппозитных двс и с V-образной формой тоже устанавливается два распределительных вала.

Моторы с одним валом ГРМ имеют простую конструкцию, что приводит к снижению стоимости агрегата в процессе изготовления. Такие модификации легче обслуживать. Их всегда устанавливают на бюджетные автомобили.

На более дорогих модификациях двигателей некоторые производители устанавливают второй вал для снятия нагрузки на вал и в некоторых моделях ДВС для обеспечения сдвига фаз распределения газов. Чаще всего такая система встречается в автомобилях, которые должны отличаться спортивными характеристиками.

Распредвал всегда открывает клапан на конкретный промежуток времени. Чтобы улучшить эффективность мотора на повышенных оборотах, необходимо изменить этот интервал (двигателю нужно больше воздуха). Но при стандартной настройке газораспределительного механизма при повышенных оборотах коленвала впускной клапан закрывается раньше, чем в камеру поступит нужный объем воздуха.

В то же время, если установить спортивный распредвал (кулачки на дольше открывают впускные клапаны), на низких оборотах двигателя есть большая вероятность, что впускной клапан откроется еще до того, как закроется выпускной. Из-за этого часть смеси попадет в выхлопную систему. Как результат – потеря мощности на низких скоростях и повышение токсичности выхлопов.

Самая простая схема для достижения такого эффекта – установить распредвал с функцией проворачивания на определенный угол относительно коленвала. Этот механизм позволяет осуществить раннее и позднее закрытие/открытие впускных и выпускных клапанов. На оборотах до 3500 он будет находиться в одном положении, а когда этот порог преодолевается, вал немного проворачивается.

На сегодняшний день с целью повышения производительности силовых агрегатов разрабатываются электромагнитные и пневматические бескулачковые системы газораспределения. Пока такие модификации очень дорогие в производстве и обслуживании, поэтому их еще не устанавливают на серийные автомобили.

Помимо распределения тактов двигателя данная деталь приводит в движение дополнительное оборудование (зависит от модификации мотора), например, масляный и топливный насосы, а также вал трамблера.

На какие неисправности указывает стук распределительного вала

В некоторых случаях при пуске холодного двигателя появляется посторонний глухой стук в клапанной крышке. Это связано с тем, что у «холодного» ДВС смазка в трущихся деталях отсутствует и после запуска моторное масло начинает смазывать трущиеся детали, в результате чего стук впоследствии пропадает.

На появление стука влияют:

• неисправность постели распредвала;
• деформация распредвала или его частей;
• естественный износ кулачков распредвала;
• неисправность системы смазки, в том числе низкое качество или несвоевременная замена моторного масла;
• неправильный процесс подачи топлива.

Конструкция

Распредвалы изготавливаются методом литья из чугуна или штамповки из стали и представляют собой комбинацию из следующих функциональных элементов:

• опорные шейки;
• кулачки.

Опорные шейки служат для установки распредвала в корпус двигателя и работают в паре с подшипниками скольжения, функцию которых могут выполнять вкладыши или втулки, изготовленные из антифрикционных сплавов.

Основными рабочими элементами являются кулачки, которые непосредственно взаимодействуют с приводом клапана, выполненного в виде толкателя или гидрокомпенсатора. От профиля кулачка зависит время, скорость, а также высота подъема  клапана.

Для обеспечения смазкой трущихся деталей, а также для создания масляного клина в парах скольжения, внутри распредвала выполняется полость, называемая масляным каналом. Через отверстия в кулачках масло поступает из полости, обеспечивая смазкой и сами кулачки и элементы привода клапана.

Поскольку фазы газораспределения связаны с рабочими тактами, привод распредвала производится непосредственно от коленчатого вала двигателя с использованием зубчатой, цепной или ременной передачи. Передаточное число выбирается таким образом, чтобы на два оборота коленвала приходился один оборот распредвала. Синхронизация обеспечивается на этапе сборки путем выставления приводных шестерен коленчатого и распределительного валов согласно меткам на блоке двигателя.

Устройство и конструкция конкретного двигателя определяет место установки распредвала. Так различают двигатели со следующими положениями распредвала:

• нижнее;
• среднее;
• верхнее.

От того, где находится распредвал, зависит устройство и состав всего газораспределительного механизма. Однако, чем дальше распредвал располагается от клапанов, тем больше деталей используется для их привода, тем самым увеличивая общую инерционность системы. Поэтому в современных двигателях используется верхнее расположение распредвала, что обеспечивает снижение масс и увеличение жесткости всей конструкции.

Отличаются двигатели и по количеству распредвалов. Так при использовании одной пары клапанов на цилиндр достаточно одного вала в ГБЦ рядного двигателя или в развале V-образного двигателя. Тогда как использование двух пар клапанов уже предполагает установку двух распредвалов в рядном или четырех в V-образном двигателе.

Замена распредвала

Как установить новый распредвал самому? Замена распредвала — сложная процедура, но, если вы обладаете необходимыми знаниями и навыками, такую операцию можно выполнить и в условиях домашней мастерской. До начала работ тщательно изучите узлы и механизмы двигателя, и узнайте, как снять его элементы. Заменить распределительный вал можно двумя способами: снимая или не снимая головку блока цилиндров. Если решитесь «снять голову», учитывайте необходимость покупки новой прокладки.

Головка блока цилиндров ВАЗ 2106 1 — головка цилиндров; 2 — распределительный вал; 3 — задний корпус подшипников распределительного вала; 4 — прокладка; 5 — крышка головки цилиндров; 6 — передний корпус подшипников распределительного вала; 7 — сальник распредвала

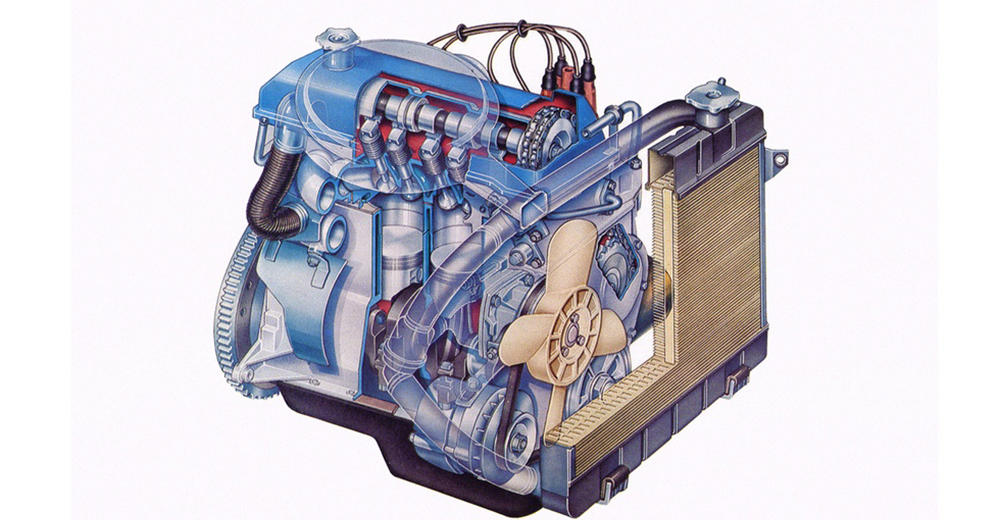

Замена распредвала двигателя ВАЗ 2106

1. Снимаем кожух воздушного фильтра и сам фильтр (он будет мешать работе). Для этого необходимого открутить гайки шпилек кожуха фильтра.

2. Демонтируем крышку головки блока цилиндров (она же «клапанная крышка»).

3. Отгибаем край стопорной шайбы-звездочки распредвала.

4. Ослабляем цепь ГРМ. Для этого необходимо монтировкой ослабить гайку натяжителя изнутри кожуха и зафиксировать его положение затяжкой гайки.

5. Необходимо поставить коленчатый вал в положение 3 — длинная риска (соответствует окончанию сжатия в четвертом цилиндре), а метку звездочки распределительного вала нужно совместить с меткой постели.

6. Снять болт звездочки распредвала.

7. Цепь и звездочку увязать проволокой, снять звездочку, уложить цепь в блоке.

8. Открутить крепеж корпуса распредвала и снять его со шпилек.

9. Сняв крепеж, демонтировать упорный фланец.

10. Достать распредвал из корпуса.

11. Собрать детали и узлы в обратном порядке. Затягивание болтов следует выполнять, соблюдая порядок и контролируя момент затяжки.

На сегодняшний день распредвал остается незаменимой деталью. При надлежащей эксплуатации он может прослужить вам в течении всего срока эксплуатации двигателя. Установка распредвала без проверки и доработки поверхностей может привести к ускоренному его износу. С заменой распредвала рекомендуют поменять другие элементы, работающие с ним в контакте.

Каким брендам отдать предпочтение

Рабочий ресурс распределительного вала напрямую зависит от того, насколько качественный материал использует производитель, создавая данную деталь. Мягкий металл будет сильнее изнашиваться, а перекаленная может лопнуть.

Самый качественный и надежный вариант – компания ОЕМ. Это производитель разного оригинального оборудования, продукция которого может продаваться под названием разных брендов, но в документации будет указано, что деталь ОЕМ.Среди продукции данного производителя можно найти деталь на любой автомобиль. Правда, стоимость такого распредвала будет очень дорого по сравнению с аналогами конкретных брендов.

Если необходимо остановиться на более дешевом распредвале, то неплохим вариантом являются:

• Немецкий бренд Ruville;
• Чешский производитель ET Еngineteam;
• Британский бренд АЕ;
• Испанская фирма Ajusa.

Минусов при выборе распределительного вала перечисленных производителей является то, что во многих случаях на конкретную модель они не создают детали. В таком случае нужно будет либо покупать оригинал, либо обращаться к проверенному токарю.

О циклах и работе ДВС

ДВС является четырехтактным силовым агрегатом, это значит, что все процессы, связанные с его работой, осуществляются за четыре такта. Их последовательность строго определена, и при ее нарушении работа такого мотора невозможна. Последовательность, т.е. открытие клапанов в нужное время для вывода отработанных газов и запуска горючей смеси, определяет распределительный вал, который можно видеть на приведенном рисунке.

Его основным рабочим элементом необходимо считать кулачки. Именно они через систему привода, включающую в себя толкатели, коромысло, пружины и прочие детали, определяемые конструкцией ГРМ, осуществляют открытие клапанов в нужное время. На каждый клапан работает свой кулачок, когда он имеющимся выступом, через толкатель надавливает на клапан, тот приподнимается, и в цилиндр либо может поступать свежая смесь, либо выводятся продукты ее сгорания. Когда выступ уходит с толкателя, то под действием пружины клапан закрывается.

Конструкция распредвала

Распределительные валы изготавливаются путем ковки, цельного литья, полого литья и в последнее время появились трубчатые модификации. Цель изменения технологии создания – облегчить конструкцию для получения максимальной эффективности работы мотора.

Распредвал изготавливается в виде стержня, на котором имеются такие элементы:

• Носок. Это передняя часть вала, в котором сделан паз для шпонки. Здесь устанавливается шкив привода ГРМ. В случае цепной передачи на его месте устанавливается звездочка. Эта деталь фиксируется с торца болтом.
• Шейка сальника. На ней крепится сальник, предотвращающий вытекание смазки из механизма.
• Опорная шейка. Количество таких элементов зависит от длины стержня. На них крепятся опорные подшипники, снижающие силу трения во время вращения стержня. Эти элементы устанавливаются в соответствующие пазы в головке блока цилиндров.
• Кулачки. Это выступы, имеющие форму застывшей капли. Во время вращения они толкают штангу, присоединенную к коромыслу клапана (или сам толкатель клапана). Количество кулачков зависит от числа клапанов. Их размер и форма влияет на высоту и продолжительность открытия клапана. Чем острее будет вершина, тем быстрее закроется клапан. И наоборот – пологий край немного задерживает клапан в открытом состоянии. Чем тоньше будет ось кулачка, тем ниже опустится клапан, что увеличит объем топлива и ускорит отвод отработанных газов. По форме кулачков определяется тип фаз газораспределения (узкие – на пониженных оборотах, широкие – на повышенных).
• Масляные каналы. Внутри вала сделано сквозное отверстие, по которому на кулачки (на каждом сделано небольшое выходное отверстие) подается масло. Это предотвращает преждевременное стирание штанг толкателей и выработку на плоскостях кулачков.

Если в конструкции мотора используется один распредвал, то кулачки в нем расположены так, чтобы один комплект двигал впускные клапаны, а немного смещенный набор – выпускные. В двигателях, цилиндры которых оснащены двумя клапанами на впуск и двумя на выпуск, устанавливается два распределительных вала. В этом случае один открывает впускные клапаны, а другой – выпуск отработанных газов.

Характерные неисправности

Будет справедливо назвать распределительный вал достаточно надёжным и долговечным элементом двигателя. Зачастую деталь изнашивается только к моменту первого серьёзного ремонта силовой установки. Для автомобилистов, в распоряжении которых оказался двигатель без наличия гидрокомпенсаторов, рекомендуется каждые 10-15 тысяч километров проверять зазоры распределительного вала, оснащённого рокерами, и настраивать их по мере необходимости. Вне зависимости от типа ДВС, во всех моторах обязательно в процессе эксплуатации контролируется степень натяжения цепи или ремня газораспределительного механизма. Они более ограничены по сроку своей службы, чем сам распредвал. Распределительные валы относятся к трущимся деталям двигателя, а потому наиболее опасным явлением для них считается механический износ. Ещё одной характерной неисправностью для распредвала считается выход из строя подшипника, разрушение и деформация сальника. Если элементы распредвала выходят из строя, это запускает цепную реакцию, в результате которой ломаются иные компоненты силовой установки. Поломка распредвала обычно обусловлена:

• естественным износом элемента;
• низким давлением масла в смазочной системе;
• использованием низкокачественных масел;
• дефицитом масла в системе;
• нарушением температурного режима работы двигателя;
• механическими повреждениями.

В случае с механическими повреждениями чаще всего ломаются натяжные ролики и ремни распредвала, которые ограничены по сроку службы. Когда происходит разрыв ремня газораспределительного механизма, сами распредвалы могут серьёзно пострадать. В итоге можно выделить несколько наиболее часто встречающихся поломок в конструкции распределительных валов:

• механическая поломка компонентов;
• износ подшипников;
• износ кулачков;
• деформация вала.

Всё это не обязательно происходит сугубо по причине естественного износа. Многие автомобилисты сталкиваются с проблемой заводского брака. Тут речь идёт о недостатках конструкции, ошибках в проектировании или использовании некачественных компонентов при изготовлении распределительного вала. Но это в основном встречается на бюджетных автомобилях. Определить неисправность, возникшую в распределительном валу, можно по характерному стуку. Он появляется при возникновении рассмотренных поломок и неисправностей. Но не всегда причина стука именно в самом распредвале. Также посторонние стуки иногда возникают, если автомобилист залил в двигатель плохое или не подходящее этому мотору моторное масло, либо подача топлива не была должным образом отрегулирована после вмешательства в систему по причине ремонта или замены компонентов.

Всё это приводит к потере синхронности в процессе работы клапанов цилиндров двигателя и кулачков. В результате мотор теряет свою мощность, начинает потреблять значительно больше топлива, а также отмечается нестабильная работа в разных режимах. Во многом жизнеспособность и продолжительность эксплуатации распределительного вала зависит от грамотности эксплуатации двигателя. Если соблюдать все правила по обслуживанию и содержанию мотора, распредвал сможет проработать в течение всего срока службы двигателя вплоть до капитального ремонта. Иногда, даже после капитального восстановления, старый распределительный вал остаётся в хорошем состоянии, что позволяет и дальше его использовать.

Замена распределительных валов на двигателях внутреннего сгорания является крайне ответственной и сложной задачей. Она требует проведения обязательной предварительной проверки и доработки поверхностей по мере необходимости. Если этого не сделать, уже новый распредвал начнёт очень быстро изнашиваться. В конечном итоге он за короткий срок полностью выйдет из строя

Специалисты отмечают, что при возникновении необходимости замены в двигателе его распределительного вала, крайне важно параллельно заменить все элементы, работающие в непосредственном контакте с распредвалом

Разновидности компоновок ДВС

В отдельную категорию необходимо вывести виды двигателей в зависимости от количества распредвалов. Под капотами современных авто можно встретить:

• ГРМ с одним валом (SOHC — Single OverHead Camshaft);
• ГРМ с двумя валами (DOHC — Double OverHead Camshaft);
• ГРМ с более чем двумя распределительными валами.

Первые две разновидности наиболее распространены. Как правило, количество распредвалов определяется числом клапанов на цилиндр. Так, если у мотора автомобиля приходится три и более клапана на один цилиндр, то, скорее всего, в этом случае мы имеем дело с двухвальной схемой.

Естественно, как и в любом правиле встречаются исключения. Например, у рядной «четвёрки» 4G18 от Mitsubishi Lancer. В этом двигателе по четыре клапана у каждого цилиндра, но всего один распредвал. Бывают и более экзотические варианты – у суперкара Bugatti Veyron целых четыре распределительных вала.

Конечно же, в этой небольшой статье сложно уместить все нюансы, связанные с работой газораспределительных механизмов. Автопроизводители с завидным постоянством выдают на гора всё новые и новые технологические решения, улучшающие эффективность ГРМ и моторов за счёт возможности изменения фаз газораспределения.

К примеру, можно вспомнить систему VTEC от Honda, в которой используется несколько кулачков для регулировки высоты поднятия одного клапана.

Подвожу черту под рассказом о том, что такое распределительный вал, но продолжу публиковать материалы, раскрывающие секреты работы других узлов двигателя в рубрике Двигатель.

Подписывайтесь на статьи, делитесь ссылками на блог с вашими друзьями и углубляйте свои технические знания.

Распределительный вал, в сокращенном варианте распредвал – основная часть главного распределительного механизма или ГРМ, важный элемент автомобильного двигателя. Его задача заключается в синхронизации впускного и выпускного тактов работы ДВС.

Стоимость нового распределительного вала

В зависимости от типа и марки двигателя новые распредвалы стоят по-разному. Цены варьируются от 15 000 до 30 000 рублей. Естественно, это средняя стоимость оригинальных распредвалов для авто средней ценовой категории иностранного производства.

Но стоимость распредвала – это только половины истории при его неисправности. Ведь его еще предстоит заменить. Вот здесь разброс цен действительно не имеет границ. Все, конечно, зависит от марки, модели, года выпуска автомобиля и места, где будут проводиться работы. Сами понимаете, что у официалов замена распредвала влетит в огромные деньги. У частника в гараже эта работа может стоить в 5 раз дешевле. Но в этом случае есть риски по качеству предоставленных услуг.

Так что если вашей машине нужна замена распредвала, вы должны тщательно подходить к вопросу выбора места ремонта, поскольку это касается двигателя вашего автомобиля, который может быть серьезно поврежден в случае неправильной замены распределительного вала.

Кроме того, не забывайте, что во многих автомобилях добраться до распредвала очень тяжело из-за конструктивных особенностей транспортного средства. Именно поэтому в таких авто стоимость замены распредвала не может быть низкой, поскольку для этого необходимо слишком много времени. И если вы владелец такого авто и вам объявляют недорогой ценник по замене, то стоит призадуматься, будет ли в таком сервисе оказана действительно качественная услуга.

Может быть, не стоит рисковать? Ведь в итоге ваша экономия может выйти вам боком. Согласитесь, мы же не настолько богаты, чтобы экономить. Сами знаете, скупой обычно платит дважды. Особенно когда речь идет о сложном устройстве, которым является автомобиль.

Виды

Что же касается разновидностей распределительных валов двигателя, то их классифицируют в зависимости от расположения и количества на двигателе внутреннего сгорания. Распредвал является ключевым компонентом газораспределительного механизма и всего двигателя. В зависимости от того, как располагается этот элемент, выделяют 2 варианта:

• с нижним расположением;
• с верхним размещением.

Отсюда и разделение моторов внутреннего сгорания с верхним и нижним распредвалов. Когда-то нижнее расположение считалось лучшим и самым оптимальным для автомобильных двигателей. Но они были актуальными до 50-х годов прошлого века. Именно тогда все моторы создавались нижнеклапанного типа. Потому и распределительный вал находился снизу силовой установки. Тарелки клапанов размещались так, что они смотрели вверх. Подобная схема изготовления моторов объяснялась тем, что это проще и дешевле в плане производства. При этом страдал фактор производительности, о чём инженеры догадались несколько позже, когда появился новый вариант размещения распределительного вала. Учитывая объективные недостатки, от старой схемы с нижним расположением постепенно начали отказываться. Ему на смену пришла уже классическая и привычная схема с головкой блока цилиндров и установленными в ней клапанами и распределительным валом. Теперь клапана начали открываться вниз, а схема получила верхнее расположение распредвала.

Хотя нельзя отрицать тот факт, что даже на некоторых современных двигателях продолжают использовать нижневальную систему, где клапана располагаются сверху. Только она значительно усовершенствовалась по сравнению с предшественниками, а потому имеет полное право на существование при грамотной реализации. Двигатели с нижним расположением распределительного вала отличаются тем, что здесь дополнительно предусматривается установка специальных штанг. Они применяются для компенсации расстояния, которое имеется между кулачками распредвала и толкателями клапанов, находящихся в головках цилиндров. Даже несмотря на наличие современных нижневальных двигателей внутреннего сгорания, они считаются устаревшей схемой, а потому большинство автопроизводителей уже давно не используют её в производстве своих силовых агрегатов. Такие методы размещения требуют дополнительных мер, они характеризуются внушительными технологическими ограничениями, не позволяют развивать высокие обороты.

Количество валов

Отдельно рассматриваются виды двигателей в зависимости от того, сколько распределительных валов предусмотрено в их конструкции. Если заглянуть в подкапотное пространство современного силового агрегата, можно встретить несколько вариантов:

• Газораспределительные механизмы (ГРМ), оснащённые только одним распредвалом;
• ГРМ, конструкция которых включает пару распределительных валов;
• Двигатели, где используется более 2 распредвалов.

Именно первые два типа двигателей внутреннего сгорания, где газораспределительный механизм включает 1 или 2 распредвала, являются наиболее популярными и распространёнными. Зачастую количество распредвалов зависит напрямую от количества клапанов на цилиндр. Если у двигателя конструкция предусматривает от 3 и более клапанов, которые приходятся на 1 цилиндр, то здесь скорее всего будет использовать двухраспредвальная схема. Несмотря на наличие таких правил и закономерностей, исключения встречаются всегда и везде. Компания Mitsubishi из Японии выпускает модель Lancer, под капотом которого может размещаться рядный четырёхцилиндровый двигатель, именуемый как 4G18. На каждом цилиндре здесь сразу 4 клапана, но распределительный вал используется всего один. А если взять в качестве примера модель гиперкара Veyron производства компании Bugatti, то есть конструкторы предусмотрели сразу 4 распределительных вала на двигателе.

Есть и другие примеры несколько иного подхода к использованию распредвала и его конструкции. Японские инженеры из компании Honda для своей системы под названием VTEC придумали оригинальный ход. Здесь сразу несколько кулачков отвечают за регулировку высоты поднятия только одного клапана. То есть на каждый из клапанов приходится по несколько рабочих кулачков. Инженеры постоянно работают над усовершенствованием систем газораспределения, повышают эффективность работы ГРМ, меняют фазы. Всё это позволяет повысить производительность двигателя, поднять его максимальную скорость, обеспечить лучшее ускорение. При этом не забывают о вопросах экономии топлива.

Принцип работы

Как уже выяснилось, распределительный вал обладает специальной формой расположенных на нём кулачков, подшипниками, а также собственной смазочной системой. При этом он работает совместно с коленчатым валом. И тут многие интересуются, сколько оборотов делает распредвал, а сколько их совершает коленвал. Если коленчатый вал совершает определённое количество оборотов, вращения у распределительного вала в 2 раза меньше. Распредвал, делая, предположим, 4 оборота, оказывается медленнее коленвала ровно в 2 раза.

• Чтобы осуществлять эти вращения, на разных двигателях используются передачи зубчатого, ременного и цепного типа;
• Форма кулачков обеспечивает создание тех самых фаз газораспределения, то есть открытие клапанов происходит в нужный момент для эффективной работы двигателя;
• Если изменить форму кулачка, производительность мотора можно повысить;
• Используя толкатели или работая напрямую через гидрокомпенсаторы, кулак нажимает на клапан и открывает его. Открытый клапан затем постепенно и плавно закрывается;
• Форма кулачка специально адаптирована под геометрию толкателя клапана;
• На валу кулаки расположены под определённым углом, что и формирует соответствующие фазы. В зависимости от мотора, угол может несколько отличаться;
• Если двигатель предусматривает наличие электронного блока управления, вал дополнительно оснащается специальным датчиком. Контроллер следит за положением распредвала, за счёт чего синхронизируется подача топлива и работа клапанов.

В итоге распредвал оказывается крайне важным компонентом любого двигателя внутреннего сгорания.

Полезные рекомендации

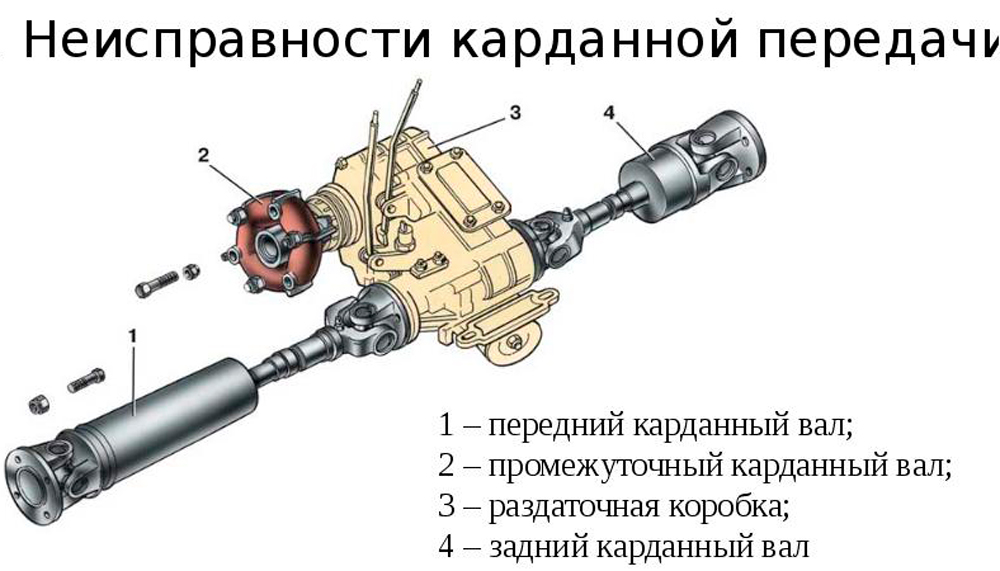

Запомните, что игнорировать любые признаки неисправностей кардана ни в коем случае нельзя. Если не прислушиваться к этому совету, вы можете столкнуться со следующими последствиями:

1. При обрыве кардана повреждается сам кузов автотранспортного средства. Дополнительно кардан может повредить трубопровод, который проходит по днищу автомобиля.
2. Если будут наблюдаться постоянные вибрации, это негативно отразится на жёсткости креплений подвески и кузова. Также начнут ослабляться все резьбовые соединения, крепления салонных панелей. Машина буквально начнёт разваливаться на ходу.
3. Все детали, непосредственно связанные с карданным валом, будут быстрее и интенсивнее изнашиваться. Это существенно сократит их эксплуатационный срок, потребует ранней замены и дорогостоящего ремонта.

Вряд ли кто-то из автовладельцев осознанно захочет столкнуться с подобными неприятностями.

Но во многом их можно избежать, если придерживаться нескольких простых правил. Все эти рекомендации направлены на увеличение срока службы карданного вала.

Если вы заинтересованы в сохранении ресурса КВ, тогда необходимо:

• постараться минимизировать эксплуатацию автомобиля в условиях пересечённой местности;
• не разгоняться резко;
• плавно трогаться с места;
• длительно не буксовать на машине;
• не экономить на качественных запчастях;
• проводить диагностические мероприятия;
• при возникновении сложных неисправностей обращаться к квалифицированным мастерам.

Карданный вал является во многом важным элементом автотранспортного средства, который хоть и считается промежуточным звеном, но выполняет ключевую роль в работе заднеприводных и полноприводных автомобилей.

Узел не обладает крайне сложным устройством, а его принцип работы понятен многим. Это позволяет самостоятельно решать возникающие проблемы, своевременно обнаруживать неисправности и поддерживать КВ в рабочем состоянии в течение длительного периода времени, просто соблюдая несколько простых правил.
