Код ошибки p0776

Что это такое?

Для начала рассмотрим, что собой представляют соленоиды. Это электромагнитные клапаны-регуляторы, что выполняют функцию открытия и закрытия масляного канала. Работа соленоидов контролируется электронным блоком управления. Благодаря данному клапану, осуществляется контроль давления АТФ-жидкости на конкретные связки сцепления. Соленоид позволяет быстро переключать передачи или снимать блокировку гидротрансформатора АКПП.

Где находится данный клапан? Он располагается в гидравлической плите. Элемент вставлен в канал, где скрепляется посредством специальной прижимной пластины или же с помощью болта. Другим концом он присоединяется с помощью штекера или шлейфа электропроводки к ЭБУ. Количество соленоидов может быть разным. На современных коробках их численность может быть от четырех до семи в среднем.

https://www.youtube.com/watch?v=ctQ7h6ZnZp8

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P0745 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

• Chevrolet (Шевроле Блейзер)
• Ford (Форд Эксплорер)
• Hyundai (Хендай Акцент)
• Infiniti (Инфинити fx35)
• Kia (Киа Рио)
• Mazda (Мазда 3, Демио, Капелла, Милления, Фамилия)
• Mercedes
• Mitsubishi
• Nissan (Ниссан Верса, Кашкай, Микра, Мурано, Ноут, Патфайндер, Примера, Теана, Тиида, Х-Трейл)
• Renault (Рено Симбол)

С кодом неисправности Р0745 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0325, P0740, P0743, P0746, P0747, P0748, P0749, P0765, P1762, P1764, P1767, P1860, P2100, P2101.

Техническое описание и расшифровка ошибки P2808

Этот диагностический код неисправности (DTC) является общим кодом трансмиссии. Ошибка P2808 считается общим кодом, поскольку применяется ко всем маркам и моделям транспортных средств. Хотя конкретные этапы ремонта могут несколько отличаться в зависимости от модели.

Код неисправности P2808 OBD-II устанавливается, когда модуль управления (PCM) обнаружил проблему с электромагнитным клапаном управления давлением трансмиссии «G». Большинство автоматических трансмиссий имеют по крайней мере три клапана, которые обозначаются A, B и C.

Электромагнитные клапаны регулировки давления в трансмиссии служат для управления давлением жидкости и правильной работы АКПП. PCM получает электронный сигнал, основанный на давлении внутри электромагнитного клапана. Автоматическая трансмиссия управляется лентами и муфтами, которые переключают передачи, оказывая давление жидкости в нужном месте в нужное время.

На основе сигналов от связанных устройств, контролирующих скорость транспортного средства, PCM управляет электромагнитными клапанами давления. Чтобы направлять жидкость с соответствующим давлением в различные гидравлические контуры. Которые изменяют передаточное число трансмиссии в нужное время.

Ресурс

Каждый механизм имеет свой срок службы. Электромагнитные клапаны рассчитаны на определенное число циклов открывания и закрывания. Данный параметр составляет порядка 300-400 тысяч. Нужно сказать, что ресурс не всегда зависит от пробега авто. На некоторых режимах работы соленоиды включаются чаще, а на некоторых – реже. Но в среднем, ресурс клапанов не превышает 400 тысяч километров. Также данный параметр зависит от качества используемого масла (наличие грязи существенно влияет на ресурс). Поломки могут возникать и по причине механических повреждений. Это трещины в корпусе, обрыв электрической обмотки, либо недостаточная упругость пружины. Все это влечет за собой нестабильную работу автоматической трансмиссии.

Типы клапанов на сегодня

Среди нынешних деталей, как например, соленоид АКПП можно выделить несколько самых распространенных типов электроклапанов авто. Итак:

1. 3, 4, 5-WAY электроклапана, они служат «переключателями». Бывают как шариковыми, так и золотниковыми.

2. EPC или LPC –эти модели осуществляют контролирующую функцию линейного давления.

3. ТСС больше служит для осуществления блокировки гидротрансформатора.

4. Shift solenoid — соленоид-переключатель, служащий для переключения скоростей, его еще называют «шифтовиком».

5. Современные клапана, так называемые функциональные, которые обеспечивают управление клапанами непосредственно самой плиты по типу транзистора в стандартной электросхеме.

6. Модель обеспечивающая качество переключения передач и работает она лишь для мягкого переключения со скольжением передач.

7. Соленоид управляющий охлаждением смазки. Его работа сродни термостату, который осуществляет открытие канала для понижения температуры масла через внешний радиатор, к примеру.

Как видите, на сегодня типов и видов соленоидов очень большое количество. Причем, их конструкции и возможности все время расширяются и усложняются одновременно, а диагностика и ремонт упрощается до банальной замены. Хотя еще недавно в большинстве случаев требовалась чистка соленоидов.

Соленоид: как проверить и почему данный элемент выходит из строя

Итак, работой соленоидов АКПП управляет ЭБУ коробкой автомат. Блок управления постоянно посылает на клапан сигналы-импульсы определенной частоты. Простыми словами, соленоид фактически контролирует давление масла, которое, в свою очередь, является рабочим телом в устройстве автомата.

Именно через масло происходит передача крутящего момента в ГДТ, осуществляется переключение передач, снимается блокировка гидротрансформатора и т.д. Получается, соленоид АКПП управляет режимами автоматической коробки передач. Первые соленоиды пришли на смену механическим устройствам еще в 80-х и с тех пор активно используются в коробке автомат.

Если просто, соленоид представляет собой устройство, где металлический стержень обвит спиралью, по которой идет постоянный ток. Стержень в корпусе подвижен, когда ток воздействует на спираль, это заставляет стержень двигаться от конца спирали к ее началу.

Также в устройстве такого соленоида (электроклапана) имеется пружина, которая усилием возвращает стержень в заданное положение. Не вдаваясь в подробности,  задачей соленоида является перекрытие или открытие канала для трансмиссионного масла.

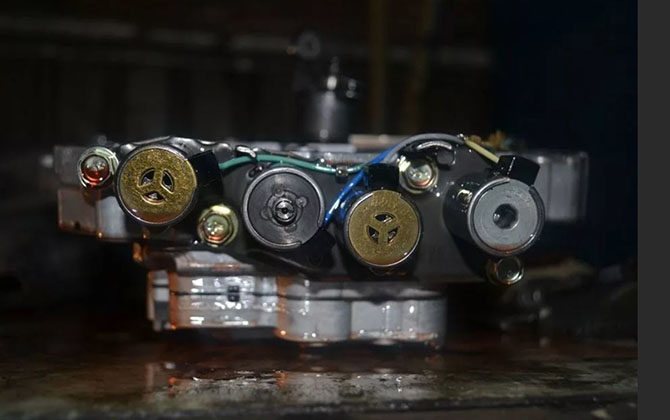

Соленоиды стоят в гидроблоке (гидравлическая клапанная плита, блок клапанов АКПП) и вставлены в канал, фиксируются болтом и прижимной пружиной. Также к соленоиду присоединен шлейф или разъем проводки для соединения с блоком управления (ЭБУ АКПП).

Фактически, соленоид соединяет гидравлику и электронику. Современные версии автоматов имеют, как минимум, четыре клапана — соленоида. Общее количество зависит от того, сколько скоростей получила та или иная коробка, насколько она сложна конструктивно и т.д.

Обратите внимание, часто проблемы в работе АКПП связаны с выходом из строя проводки, то есть ЭБУ попросту теряет связь с клапаном и автомат не может работать нормально. Также  не редкость, когда сам соленоид может выйти из строя

При проверке важно учитывать, какой тип устройства используется на той или иной АКПП, так как существуют соленоиды нескольких видов

Виды соленоидов коробки — автомат

Если первые соленоиды работали по принципу «открытие/закрытие», то в дальнейшем устройство эволюционировало, превратившись в гидравлический клапан. Если коротко, соленоиды-регуляторы могут быть шариковыми и золотниковыми (имеют клапан – золотник).

Соленоид получил отдельный канал для масла и шариковый клапан для открытия и закрытия этого дополнительного канала. Последующее совершенствование конструкции позволило создать несколько каналов, которые отдельно перекрываются шариковыми клапанами.

Позже появились и соленоиды – регуляторы (электрорегулятор), напоминающие по устройству вентиль. В таком устройстве все зависит от частоты импульса ЭБУ, в результате чего внутреннее кривое сечение соленоида частично открывается или закрывается.

Еще можно выделить различие соленоидов как по конструкции, так и назначению. Например, линейные (пропорциональные), которые позволяют менять отдельные соленоиды без замены всего гидроблока. Тип VFS (Variable Force Solenoid) прост конструктивно, однако более сложен в управлении, имеет меньший ресурс, чем линейные аналоги.

По функциональному назначению выделяют соленоиды ЕРС (LPC, Line Pressure Control, клапан линейного давления). Это «основной» клапан, которые распределяет жидкость на остальные каналы. Еще существует клапан ТСС, так как отвечает за блокировки муфты гидротрансформатора.

Кстати, это соленоид первым выходит из строя на многих АКПП, так как через него поступает разогретое и загрязненное масло из ГДТ. Еще можно отметить shift solenoid (переключатель). Элемент отвечает за включение передач «вверх» и «вниз» и т.д.

Что такое гидроблок в АКПП

Гидравлическую плиту называют «мозгами» автоматических коробок, не только за внешнее сходство сложных каналов с извилинами мозгов. До появления управляющей электроники в 1980-х гидроблок решал какой узел АКПП нужно подключить к работе. Сейчас клапанная плита подчиняется ЭБУ, поддерживает давление в системе и распределяет потоки жидкости от масляного насоса к исполнительным органам: пакетам сцеплений и блокировке гидротрансформатора (ГДТ).

В состав гидроблока входят:

• металлическая плита с лабиринтом каналов, по которым проходит масло;
• соленоиды;
• регуляторы давления;
• золотниковые клапаны;
• датчики;
• фильтры;
• гидроаккумуляторы;
• проводка;
• сепараторная пластина, уплотнители.

Причины отказа соленоидов в АКПП, трудности диагностики

Несмотря на долговечность и надежность, соленоиды АКПП иногда выходят из строя, деформируются, ломаются.

Наиболее частые причины поломок соленоидов:

1. Скопление вредных масляных отложений на металлических стержнях.
2. Отсутствие реакции на электрические сигналы (шток заедает и не выдвигается).
3. Заклинивание сердечника.

Использование дешевого трансмиссионного масла низкого качества либо несоблюдение сроков полной сервисной замены смазочного материала приводит к окончательному разрушению работоспособности соленоидов в автоматических коробках передач. Продукты износа, входящие в состав рабочих жидкостей, постепенно откладываются на поверхности намагниченного стержня.

Такую поломку трудно выявить при диагностике. Во избежание сбоев в управлении коробкой, рекомендуется заливать в картер трансмиссионное масло соответствующего качества, а также не игнорировать рекомендации автопроизводителей о регулярной замене смазочного материала.

Сервисные компании проводят компьютерную диагностику АКПП, в том числе и соленоидов. При необходимости здесь производится замена непригодных электромагнитных клапанов на новые механизмы. Мастера специализированных пунктов могут подробно проинструктировать, как проверить работоспособность соленоидов.

Как работает блокировка гидротрансформатора?

Наличие гидротрансформатора в устройстве коробок-автомат существенно снижает КПД трансмиссии – крутящий момент двигателя передается на планетарный ряд передач через ГТР, что рассеивает энергию двигателя и снижает динамику транспортного средства. Снижение мощности двигателя происходит в связи с необходимостью раскрутки насосного и турбинного колес гидротрансформатора трансмиссионной жидкостью – механическое сцепление в данном случае является более продуктивным.

С целью стабилизировать КПД в гидротрансформатор устанавливают реактор – фрикционный статор с агрессивной крыльчаткой лопастей, которая усиливает давление трансмиссионной жидкости, восстанавливая часть утраченного крутящего момента во время передачи энергии с маховика двигателя на планетарный механизм. Дополнительное усиление и разгон лопастей насосного и турбинного колес приводит к увеличению температуры трансмиссионного масла, в результате чего АКПП нагревается, а часть полезной энергии двигателя тратится на нагрев.

Включение блокировки ГТР позволяет передавать крутящий момент от двигателя напрямую на планетарный ряд передач. Принцип блокировки гидротрансформатора заключается в синхронизации вращения входного и выходного вала коробки передач – при включенной блокировки передач, момент, грубо говоря, передается механически, и не задействует гидравлику ГТР. Блокировка ГТР включается только на прямой или повышенной передаче и позволяет снизить температуру трансмиссионной жидкости и увеличить топливную экономичность трансмиссии путем предотвращения потерь крутящего момента.

Это интересно! Практически во всех современных коробках-автомат число передач трансмиссии превышает количество передач МКПП – увеличение ряда передач, равно как и внедрение блокировки ГТР, представляет собой способ увеличения динамики автомобиля. Большее количество передач позволяет выровнять планку момента и сделать ход самих передач короче, что ускоряет время в момент переключения и не требует предварительного длительного разгона автомобиля.

Ремонт АКПП DP0, AL4 своими руками

В данном материале мы постараемся рассмотреть один из способов решения проблемы ударов АКПП, перехода в аварийный режим и прочих прелестей типа разброса давления.

Хотелось бы повториться и повторно озвучить, что НОРМАЛЬНО для этой коробки (это ведь разработка аж с 80-ых годов, просто постоянно модернизируется)

К сведению

Легкие толчки в AL4 допустимы! Это действительно конструктивная особенность автомата AL4. В АКПП есть детали, которые обладают излишней инерционностью;
Проверить подушки двигателя! Прежде чем бороться с толчками нужно обязательно проверить состояние подушек двигателя

Если подушки изношены – разумеется заменить;
Внимание уровню и свойству маслу в автомате! Каждые 20 тысяч пробега проверять уровень масла или делать частичную замена масла. Частичная замена делается без разбора автомата, за пять минут, 4 литра

Замену и проверку уровня делать только у грамотных специалистов, так как правильный уровень масла в AL4 выставляется по регламенту на полстраницы;
Планетарка этой коробки исключительно надежна, за свою практику ни разу не видел DP0 с убитыми шестернями

Как самому заменить масло в АКПП DP0 (AL4)?

Заветная коробка

Диагностика и решение проблем

Перед тем, как начать процесс поиска и устранения неисправности P0741, вам следует изучить бюллетени технического обслуживания (TSB) для конкретного автомобиля. В некоторых случаях это может сэкономить много времени, указав вам правильное направление.

Далее, необходимо проверить уровень жидкости и проверить ее состояние на предмет загрязнения. Перед заменой жидкости вам следует проверить записи транспортного средства, чтобы узнать, когда в последний раз меняли фильтр и жидкость.

После этого следует произвести подробный визуальный осмотр для проверки состояния проводки на предмет явных дефектов. Проверьте разъемы и проводку к электромагнитному клапану гидротрансформатора, а также PCM или TCM.

Нормальные показания для проводки и соединений должны составлять 0 Ом сопротивления. Проверка целостности проводки всегда должна выполняться при отключенном питании от цепи. Чтобы избежать короткого замыкания и создания дополнительных повреждений.

Соленоид муфты гидротрансформатора (TCC)

Проверьте сопротивление в соленоиде TCC и внутренней проводке коробки передач после снятия разъема жгута проводов. Мультиметр должен быть настроен на шкалу Ом с положительным и отрицательным выводами на контактах для цепи питания и управления TCC.

Сопротивление должно быть в пределах спецификаций производителя. Если оно очень высокое или превышено. Снимите масляный поддон трансмиссии, чтобы осмотреть соленоид внутри трансмиссии, если это возможно. Проверьте напряжение в цепи питания соленоида TCC или на разъеме жгута проводов на TCM.

Модуль управления трансмиссией (TCM)

Поскольку муфта гидротрансформатора активируется только во время определенных условий движения. Необходимо будет контролировать TCM с помощью расширенного диагностического прибора. Чтобы определить, подает ли TCM команду на соленоид TCC и каковы фактические показания обратной связи.

Для проверки, действительно ли TCM посылает сигнал, потребуется графический мультиметр, настроенный на рабочий цикл, или цифровой запоминающий осциллограф. Положительный провод мультиметра, подсоединяем к жгуту проводов идущего к TCM. А отрицательный провод к хорошему заземлению.

Рабочий цикл должен быть таким же, как и заданный TCM в расширенном считывании диагностического прибора. Если цикл остается на уровне 0% или 100% или является прерывистым, проверьте соединения еще раз. Если вся проводка и соленоид в порядке, но ошибка P0741 осталась, возможно, неисправен TCM.

Типичные поломки

Большинство неисправностей, появляющихся во время эксплуатации автоматических коробок передач, имеют общий характер и группируются по принципам, которые мы рассмотрим ниже более подробно.

Кулисы рычага

«Автоматы » предыдущего поколения, которые отличаются механической связкой трансмиссии с селектором, очень часто страдают из-за поломок кулисы рычага. Такая неисправность не позволяет осуществлять смену режимов работы трансмиссии. Полное восстановление работоспособности агрегата происходит после замены сломанных конструктивных элементов. Симптом существования данной проблемы является затрудненное передвижение рычага, который в итоге вовсе стопорится «намертво ». Следует сказать, что некоторые АКПП не нуждаются в демонтаже для ремонта такой неисправности, что существенно экономит время на её устранение.

Масло

Протечка масла – это весьма распространенная проблема «автоматов », которая проявляется в виде подтеков смазки, проступающих из-под прокладок и уплотнителей. Обнаружить неисправность АКПП по столь заметным признакам просто, но для этого необходимо проводить визуальный осмотр агрегата, используя подъемник. При обнаружении упомянутых симптомов, следует обращаться к мастерам профильной СТО, которые решают подобные проблемы без трудностей и задержек. Процедура ремонта состоит из смены уплотнителей и восстановлении объема трансмиссионной смазки.

Блок управления (БУ )

Сбои в функционировании этого узла также встречаются довольно регулярно. Они приводят к некорректному выбору режима оборотов автоматической КПП или же полной блокировке работы трансмиссии. Решить проблему позволяет замена управляющих шлейфов и/или модулей блока управления, вышедших из строя.

Гидроблок (далее ГБ)

Неполадки данного узла отмечаются реже, однако периодически все же случаются, когда, к примеру, АКПП эксплуатируется некорректно, или же автомобиль «стартует » с непрогретыми агрегатами. Симптоматика в этом случае весьма характерна – удары, толчки и вибрации различной интенсивности. У современных автомобилей сбои в работе гидроблока фиксируются бортовой автоматикой, с последующим выводом оповещения на дисплей компьютера. Иногда машина попросту не трогается с места.

Гидротрансформатор (далее ГТ)

Поломки этого агрегата еще одна из возможных причин неисправности АКПП. В данном случае проблемы можно решить только ремонтом, который обычно дешевле, нежели восстановление ЭБУ или гидроблока. Обращаться к специалисту следует, если вы заметили нарушение в динамике автомобиля, вибрации, шуршание и/или стуки. Также одним из симптомов является наличие металлической стружки в отработанной трансмиссионной смазке.

Типичные проблемы

Соленоиды в АКПП ломаются чаще всего из-за пропускания перегретого и грязного масла. Стружка скапливается от «съедания» фрикционных накладок, истирания разбитых и трущихся узлов. Грязь осаждается на плунжере, и со временем он начинает клинить. Продукты износа истирают поверхность стержня, бронзовые втулки. Далее начинается износ деталей соленоидов:

• появляются трещины в корпусе;
• падает сопротивление;
• ослабляется пружина;
• деформируется и засоряется входное отверстие.

Если изменяется сопротивление соленоидов АКПП, «умные» ЭБУ перераспределяют потоки жидкости, чтобы «сохранить» ресурс стареющего клапана. При полном выходе соленоида из строя, компьютер сообщает код ошибки. Например, по системе OBD-II неисправность P0747 — «Повреждён соленоид давления».

Если нет питания, устройство перестаёт работать. Чаще всего ломаются самые напряжённо работающие клапаны: TCC и EPC. Чем чаще и сильнее водитель жмёт педали, тем больше нагрузка на детали АКПП, быстрее нагрев и износ масла.

https://youtube.com/watch?v=vfx6KJSnG3A

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

ECM управляет блокировкой гидротрансформатора, исходя из сигналов датчиков частоты вращения (NT и NC), частоты вращения коленчатого вала двигателя, нагрузки двигателя, температуры двигателя, скорости автомобиля, температуры трансмиссии и выбранной передачи. ECM распознает состояние блокировки гидротрансформатора путем сравнения частоты вращения коленчатого вала двигателя (NE) с частотой вращения первичной турбины (NT). Сопоставляя напряжение управления оборотами первичной турбины с частотой вращения задающей шестерни (NC), ECM определяет фактическое положение передачи трансмиссии. При соответствующих условиях ECM выдает «команду на блокировку», подавая управляющее напряжение на электромагнитный клапан переключения DSL. После включения DSL на релейный клапан блокировки подается давление, и происходит блокировка муфты гидротрансформатора. Когда ECM обнаруживает отсутствие блокировки после выдачи команды, либо регистрирует включение блокировки без команды, он интерпретирует это как неисправность в электромагнитном клапане переключения передач DSL или нарушение работы системы блокировки. ЕСМ включает контрольную лампу неисправности и сохраняет код DTC. Пример: Если удовлетворяется какое-либо из описанных ниже условий, система регистрирует неисправность.

1. После выдачи ECM команды на блокировку частоты вращения на входе (частота вращения коленчатого вала двигателя) и выходе (частота вращения первичной турбины) гидротрансформатора различаются (частота вращения коленчатого вала двигателя, по крайней мере, на 100 об/мин выше частоты вращения первичной турбины). (Engine speed is at least 100 rpm greater than input turbine speed.)
2. После выдачи ECM команды на выключение блокировки частоты вращения на входе (частота вращения коленчатого вала двигателя) и выходе (частота вращения первичной турбины) гидротрансформатора совпадают (различие между частотами вращения коленчатого вала двигателя и первичной турбины меньше 35 об/мин). (The difference between engine speed and input turbine speed is less than 35 rpm.)

Неисправности соленоидов АКПП и их ремонт

В процессе эксплуатации автоматической коробки иногда выдаются сообщения об ошибке по вине отказа соленоидов. Во избежание сбоев в АКПП рекомендуется проводить регулярное обслуживание как отдельных электромеханических клапанов, так и целого блока.

Для предотвращения заклинивания сердечника соленоида достаточно промыть устройство в специальном растворителе. Блоки соленоидов очищаются при помощи ультразвука. При использовании ультразвука нет необходимости демонтировать соленоиды с автоматической трансмиссии. Данная процедура выполняется после пройденного пути, равного 50 000 км.

Замена или ремонт соленоидов АКПП производятся после пробега авто более 300 000 км, а также после интенсивной эксплуатации машины. Если изношены отверстия клапана, появляются заметные протечки смазочной и охлаждающей жидкостей, их необходимо заменить на новые элементы.

Серьезность ошибки вариатора P0776

Любая ошибка вариатора — серьезная проблема, не терпящая отлагательства ремонта. В данном же случае следует срочно везти авто на ремонт. С такой неисправностью поможет справиться «Центр по ремонту вариаторов №1». Получить дополнительную информацию можно по телефонам: Москва – 8 (495) 161-49-01, Санкт-Петербург — 8 (812) 223-49-01.

Клапан подает нужное количество жидкости или газа под давлением в нужное место, в определенное время, чем обуславливается правильная работа АКПП. Осуществляется это в ответ на электромагнитный импульс — клапан закрывается или открывается.

Конечная цель работы электромагнитного клапана — регулировка переключения передач, работы гидротрансформатора.
