Как и чем считывать ошибки
Автопроизводитель Hyundai рекомендует для поиска и считывания диагностических ошибок использовать дилерский прибор Hi-scan pro, но так как сканер такого уровня не всегда находится в зоне доступности, иногда можно его заменить более скромными приборами. К примеру, международный сканер, рекомендованный в Соединенных Штатах для простых пользователей – “ELM327”, без проблем прочитает информацию о двигателе и все что связано с экологией (систему EGR, датчики кислорода, контроль топливообразования), частично может считать данные с АКПП. Но вот для связи с другими системами (АБС, подушки безопасности, системы климат-контроля) понадобится более продвинутый сканер.
Чтобы прочитать код ошибки достаточно:
При выключенном зажигании, подсоединить разъем сканера к авто и к ноутбуку;
Включить зажигание (не запускать) и зайти в раздел “Поиск ошибок”;
После того как ошибки будут найдены, важно сохранить или записать их.
Сами по себе ошибки и их количество не говорят ни о чем, это могут быть старые данные, которые сохранились после какого либо ремонта (замена топливного фильтра, случайное или намеренное рассоединение какого либо разъема под капотом, установка дополнительного оборудования и т.д), поэтому рекомендуется стереть все ошибки и сделать тестовый заезд. После повторного подключения опять считать данные и сравнить какие ошибки повторяются, а какие исчезли (но не факт, они могут опять “вылезти” после более длительной поездки).
Расшифровке и анализу каждой ошибки необходимо уделять более тщательное внимание, так как дословный перевод не всегда указывает на точную причину. Зачастую одна ошибка может являться не причиной, а следствием, или же одна неисправность может породить целый букет ошибок
Важной особенностью почти всех сканеров является отображение так называемой “Live data”. С помощью “живых” (текущих) данных можно на запущенном авто посмотреть и сравнить с рекомендованными: характеристики мотора, состояние впрыска, проследить работу лямбда-зонда и значение топливных коррекций
Также возможно осуществить контрольную поездку с записью данных, чтобы потом, выбрав необходимые графики, совместить их и найти виновника неисправности.
What repairs can fix the P2403 code?
- Replacing a faulty EVAP pressure sensor
- Replacing a faulty EVAP flow sensor
- Replacing a faulty purge control solenoid
- Replacing a faulty EVAP leak detection control solenoid
- Replacing a faulty EVAP leak detection pump motor
- Making corrections to the fuel cap, if it was not installed properly
- Replacing a missing fuel cap
- Repairing or replacing frayed, broken or shorted wiring
- Repairing or replacing damaged or corroded connectors
- Repairing or replacing broken or split vacuum hoses
- Repairing or replacing broken or split fuel vapor hoses
- Replacing the charcoal canister
- Diagnosing and repairing other EVAP control system DTCs that have been stored by the PCM
- Replacing or reprogramming a faulty PCM
Шаг 4
Если код сохраняется, несмотря на ремонт проводки, подозревайте неисправный продувочный клапан. Есть несколько способов проверить работу продувочного клапана, но удаление клапана из системы значительно облегчает тестирование клапана
Обратите внимание, что, хотя большинство продувочных клапанов EVAP рассчитаны на полное напряжение аккумулятора, есть исключения из этого, поэтому всегда обращайтесь к руководству для правильного входного напряжения, прежде чем подавать постоянный ток на любой составная часть
В качестве первого шага при проверке продувочного клапана проверьте его внутреннее сопротивление и сравните это значение со значением, указанным в руководстве, и замените клапан, если он не проходит испытания в соответствии с указанными техническими условиями. Если сопротивление проверяется, определите правильное входное напряжение и подайте на клапан постоянный ток, но учтите, что клапан должен быть надлежащим образом заземлен.
На некоторых клапанах слышимый «щелчок» при подаче тока будет означать, что управляющий соленоид в клапане работает, но имейте в виду, что отсутствие слышимого «щелчка» не обязательно означает, что клапан неисправен, поскольку некоторая продувка клапаны работают бесшумно.
ПРЕДУПРЕЖДЕНИЕ: При подаче постоянного тока на продувочный клапан от аккумуляторной батареи автомобиля убедитесь, что короткое замыкание не может произойти. Короткие замыкания могут повредить батарею и продувочный клапан, а также вызвать серьезные ожоги при перегреве испытательных проводов. Лучшим вариантом является использование зарядного устройства для подачи тока в целях тестирования, но независимо от источника тока обратитесь к руководству по правильной процедуре подачи постоянного тока на соленоид продувочного клапана.
Способы устранения ошибки: простые шаги
При обнаружении ошибки p0420 многие начинают с очистки заслонки и покупки новых датчиков расхода воздуха / топлива.
Но начинать нужно с других моментов:
- Поменяйте передний и задний лямбда-зонды друг с другом. Таким способом можно выяснить, какой элемент вышел из строя. Если неисправность связана со вторым датчиком кислорода, появляется иная ошибка — p0134.
- Проверьте лямбда-зонд вольтметром и осциллографом (по возможности).
- Заправьте качественное горючее и поэксплуатируйте автомобиль в обычном режиме два-три дня. Возможно, ошибка самостоятельно исчезнет.
- Проверьте каталитический нейтрализатор на факт возможности пропуска газа. Главной причиной повреждения, как правило, являются проблемы на участке от мотора до катализатора. При этом код p0420 появляется из-за повышенной температуры работы, к примеру, из-за обогащения / обеднения смеси или пропусков воспламенения.
- Почистите лямбда-зонд (первый и второй, но их может быть и больше) с помощью чистящего средства для карбюратора или ортофосфорной кислотой.
- Проверьте коллектор и замените прокладку, если это необходимо.
- Замените ремень ГРМ при условии, что за время эксплуатации сбились основные метки.
- Поменяйте верхний датчик кислорода.
- Промойте форсунки и найдите подсос лишнего воздуха.
- Проверьте катушку и свечи, замените масло и фильтра (по регламенту).
Для обнуления ошибки могут потребоваться и другие работы, к примеру, ремонт / замена следующих элементов: глушитель, коллектор выпуска, выхлопная труба, датчик температуры ОЖ, топливный инжектор, проводки и т. д. Окончательное решение по дальнейшим действиям принимается после диагностики.
Диагностика и решение проблем
Убедитесь, что все шланги EVAP подсоединены правильно и в хорошем состоянии. Проверьте жгуты проводов на предмет очевидных повреждений, из-за истирания или неправильной прокладки. Осмотрите электрические разъемы на предмет коррозии, штифты должны быть прямые и правильно установлены.
Убедитесь, что выпускной шланг, по которому свежий воздух попадает в канистру, не заблокирован, не засорен и не раздавлен. Если во время цикла продувки поступает недостаточно воздуха, это может вызвать срабатывание этого кода неисправности.
Визуальный осмотр
Поскольку код P043F является общим кодом неисправности, он часто может быть связан с поврежденной или корродированной проводкой. А также с неисправным или отключенным датчиком.
Найдите канистру EVAP под автомобилем. Она может быть прикреплена к топливному баку или быть отделена от него с помощью шлангов, идущих к топливному насосу. Убедитесь, что разъем датчика давления системы управления EVAP полностью вставлен и зафиксирован.
Осмотрите разъем на предмет коррозии, отсоедините датчик и осмотрите штыри клеммы. Чтобы убедиться, что они чистые и не содержат влаги. Проверьте проводку от датчика, чтобы определить, есть ли какие-либо разрывы, вздутия на изоляции проводов. Которые могут указывать на коррозию внутри провода.
Проверяем напряжение на датчике
Убедитесь, что на контрольном проводе имеется напряжение 5 Вольт, и проверьте целостность цепи заземления. Проверьте сигнальный провод датчика с помощью мультиметра, чтобы определить напряжение, оно должно быть около 3 вольт.
Снимите шланг, прикрепленный к датчику давления EVAP, и создайте вакуум с помощью вакуумметра, отслеживая изменения напряжения на мультиметре. Если напряжение изменяется при подаче вакуума, датчик работает. Если напряжение не меняется, датчик неисправен.
Выполните тест на покачивание проводки, чтобы определить, есть ли проблемы. Покачивая или сминая провода, следите за показаниями на мультиметре, чтобы увидеть, есть ли колебания напряжения. Если напряжение резко возрастает или падает, когда вы поворачиваете отрезок провода, скорее всего, у вас есть обрыв, который необходимо отремонтировать.
В случае, когда тест на покачивание не дает результата, отключите датчик давления EVAP и проверьте напряжение. Если напряжение остается высоким при отключенном датчике, проверьте жгут проводов на предмет замыкания сигнального провода.
Бывает, что при отключении датчика пропадет высокое напряжение, цепь заземления исправна, а эталонное напряжение правильное. Это свидетельствует о засорении шланга системы продувки EVAP. Отсоедините шланг от продувочного клапана и продуйте его сжатым воздухом. Если засор невозможно устранить, замените шланг.
What does that mean?
This is a generic diagnostic trouble code (DTC) that typically applies to OBD-II vehicles that have an EVAP system which use a leak detection system. That may include but is not limited to vehicles from Toyota, Scion, GM, Chevrolet, Hyundai, Pontiac, Volvo, etc. Anecdotally this code seems to be much more commonly seen on Toyota brand vehicles. Although generic, the exact repair steps may vary depending on year, make, model and powertrain configuration.
The PCM has detected a discrepancy in the evaporative emissions system (EVAP) leak detection reference orifice when a code P043F is stored in your OBD-II vehicle. In this case, a high flow condition has been indicated.
The EVAP system is designed to capture fuel vapors (from the fuel tank) before they escape into the atmosphere. The EVAP system utilizes a vented reservoir (usually called a canister) to store excessive vapors until the engine is being operated under the appropriate conditions to burn them most effectively.
The pressure (developed when fuel is stored) acts as the propellant, causing the vapors to vent through the tubes and eventually into the canister. A charcoal element, contained in the canister, absorbs fuel vapors and holds them for release at the appropriate time.
Assorted sample orifices, a leak detection pump, a charcoal canister, the EVAP pressure sensor, the purge valve/solenoid, the vent control valve/solenoid, and a complex system of metal tubes and rubber hoses (stretching from the fuel tank to the engine compartment) are typical components of the EVAP system.
Engine vacuum is used by the EVAP system to draw fuel vapors (from the charcoal canister and through the lines) into the intake manifold where they can be burned instead of being vented into the atmosphere. The PCM electronically controls the purge control valve/solenoid which is the gateway of the EVAP system. It is responsible for regulating intake vacuum to the EVAP canister so that fuel vapors may be drawn into the engine only when conditions are ideal for fuel pressure vapors to be burned most effectively.
Some EVAP systems utilize an electronic leak detection pump to build pressure within the system, so that the system can be tested for leaks/flow. Leak detection reference orifices may be placed at either a single point or in multiple points throughout the EVAP system. Leak detection reference orifices are typically of the in-line variety so that an accurate degree of flow can be measured with the leak detection pump activated. The PCM uses input signals from EVAP pressure and flow sensors, in conjunction with the leak detection reference orifice/s, to determine if the leak detection system is functioning properly. The EVAP leak detection reference orifice may be a small filter type device or simply an area of the EVAP line which restricts flow in order for an EVAP pressure/flow sensor to obtain an accurate sample.
If the PCM detects a high flow condition through the EVAP leak detection reference orifice, a code P043F will be stored and a malfunction indicator lamp (MIL) may be illuminated.
Симптомы неисправности
Основным симптомом появления ошибки P0446 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».
Также они могут проявляться как:
- Загорится контрольная лампа «Check engine» на панели управления (код будет записан в память ECM как неисправность).
- Если вентиляционный клапан EVAP застрял в открытом положении, вы можете почувствовать запах топлива.
- Небольшое снижения производительности двигателя.
- Незначительное повышение расхода топлива.
- В большинстве случаев вы не заметите никаких симптомов, кроме зажженной контрольной лампы (MIL).
Что это такое

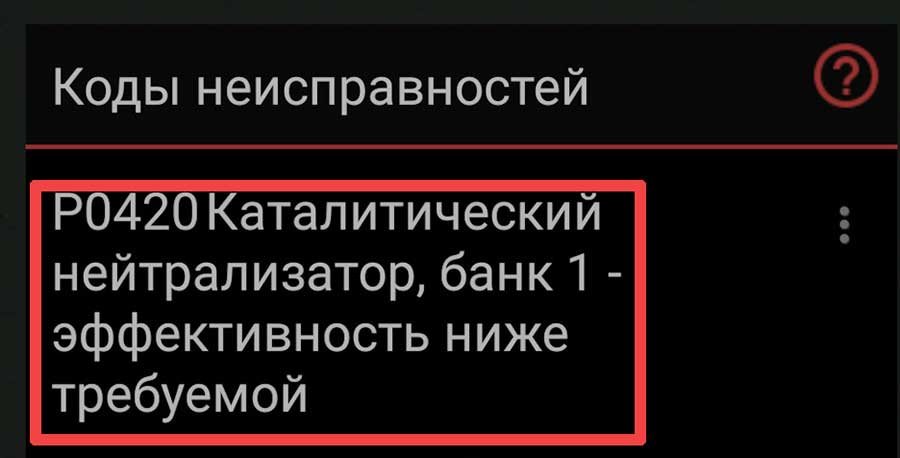

P0420 — код ошибки, имеющий следующую расшифровку: «снижение эффективности катализатора ниже допустимого уровня» (на английском — Catalyst System Efficiency Below Threshold).
Появление сбоя свидетельствует о том, что нейтрализатор не справляется с возложенными на него функциями.
При наличии на авто двух каталитических устройств ошибка может иметь иное цифровое обозначение — p0430.
В зависимости от ситуации необходима замена катализатора или второй лямбды. В наиболее простых случаях достаточным будет заправить авто качественным топливом.
Многие автовладельцы снимают катализатор и убирают ошибку, но через некоторое время она снова появляется. Единственный путь для устранения проблемы состоит в установке обманки (замены) устройства. В таком случае ЭБУ диагностирует наличие катализатора и не видит причин для появления ошибки.
На всех этих моментах мы подробно остановимся ниже.
Утечка масла в двигателе: причины
Как мы уже отмечали выше, главным признаком утечки масла является появление сизого дыма из выхлопной системы. При этом наибольшая сложность состоит в поиске проблемы, и лучший способ ее решения — проверить компрессию.
К основным причинам проблемы стоит отнести.
Износ турбины
При наличии турбированного наддува на машине обратите внимание на состояние интеркулера. Наличие в нем масла может свидетельствовать об износе турбокомпрессора
Для подтверждения или опровержения теории демонтируйте крыльчатку компрессора для проверки. Оптимальны зазор должен составлять по 1 мм с двух сторону с учетом того, какой является турбинный механизм — на базе шариков-подшипников или нет.
Повреждение ГБЦ
Утечка масла может возникнуть из-за появления трещины в головке блока цилиндров.
В такой ситуации наиболее бюджетный выход — заварить повреждение. Если сделать это нельзя (по разны причинам), придется поменять головку или весь блок.
Загрязнение системы вентиляции
Проблемы с утечкой масла, как правило, появляются из-за накопления грязи. Для устранения проблемы заведите мотор и попробуйте выкрутить крышку с мотора (через которую заливается масло).
Если система не дает это сделать (втягивает внутрь), это свидетельствует о наличии разряжения и исправности системы.
Появление чрезмерного давления в картере требует проверки вентиляции, а именно шлангов, соединяющих картер и воздушный фильтр. В случае их загрязнения смазка ДВС будет выдавливаться через кольца поршней и клапанные направляющие.
Износ деталей цилиндра-поршневой группы
Это выражается в износе или повреждении колец поршней, их залегании
При наличии подозрений начните с проверки компрессии и обратите внимание на поршневую систему
Для выполнения работы используйте эндоскоп, позволяющий видеть происходящее внутри отверстия.
При выявлении повреждения колец единственный путь — разборка мотора и изъятие их из блока. В случае установки новых колец проверьте поршни / наличие оптимального расстояния между кольцами. Но лучше доверится спецам (мотористам).
Выход ресурса клапанных седел и направляющих
Для диагностики проблемы обратитесь к мастерам на СТО, а перед заменой обращайте внимание на факт течи колец. Для замены направляющих необходимо поднять ГБЦ, а после снять клапанные пружины
При наличии специального оборудования можно увеличить внутрицилиндровое давление, а после поменять втулки без съема головки. Проблема в том, что это непростая процедура, требующая привлечения механика.
Расшифровка и техническое описание кода ошибки P043F
Данный диагностический код неисправности (DTC) относится к стандартным кодам из списка SAE J1979. Ошибка P043F является общим кодом ошибки в диагностики всех транспортных средств в соответствии с общепринятым стандартом. Итоговые шаги по устранению неисправности могут отличаться в зависимости от марки и модели автомобиля.
Этот код указывает на то, что PCM обнаружил несоответствие в контрольном отверстии или диафрагме системы улавливания паров топлива (EVAP). В данном случае, ошибка указывает на высокий расход.
Система контроля выхлопов (EVAP) предотвращает выброс паров топлива из топливной системы транспортного средства. Пары топлива по шлангам направляются в угольную канистру для хранения. Позднее, при рабочем двигателе, открывается клапан контроля продувки, позволяющий всасывать пары топлива под вакуумом.
В некоторых системах EVAP, используется электронный насос обнаружения утечек для создания давления в системе. Поэтому система может быть проверена на утечки или прохождение потока.
Эталонные отверстия для обнаружения утечек могут быть размещены либо в одной точке, либо в нескольких по всей системе EVAP. Отверстия для обнаружения утечек обычно бывают линейными, чтобы можно было точно измерить расход при активированном насосе.
Эталонное отверстие для обнаружения утечки EVAP обычно небольшое, с фильтром ну или просто участком линии EVAP. Оно ограничивает поток, чтобы датчик давления или потока EVAP мог получить точную пробу.
Если PCM обнаруживает состояние высокого расхода, через эталонное отверстие для обнаружения утечек системы EVAP, то код P043F будет сохранен. Также может загореться индикаторная лампа неисправности (MIL).
Как работает каталитический нейтрализатор
Работа каталитического нейтрализатора основана на возможности протекания химической реакции между опасными химическими соединениями и внутренними материалами детали. В результате работы такого «очистителя» существенно повышаются экологические показатели двигателя внутреннего сгорания.
На выходе из устройства устанавливается кислородный датчик, который подаст сигнал, в случае, когда катализатор не справляется со своей функцией.
Проверка работы каталитического нейтрализатора и его параметры
Проверка каталитического нейтрализатора может быть осуществлена в гаражных условиях при использовании минимального количества инструментов и приборов. Каких-либо специальных навыков для выполнения этой работы также не требуется.
Если причиной появления ошибки p0420 не являются временные явления, которые можно устранить настройкой различных систем и механизмов, то катализатор потребуется заменить. Использовать бюджетный вариант с использованием обманки кислородного датчика не рекомендуется, ведь в этом случае будет причиняться значительный урон окружающей среде.
Если на автомобиле устанавливается 2 выхлопные трубы, то неисправность в одной из них может определяться, например, в виде: каталитический нейтрализатор банк 1 эффективность ниже требуемой. В таких случаях, следует искать причину неисправности только в указанном контуре выхлопной системы.
Причины повреждения каталитического нейтрализатора
Катализатор может быть выведен из строя по естественным причинам. После нескольких лет интенсивной эксплуатации автомобиля потребуется обязательная замена этой детали. Существенно сократить этот период можно при эксплуатации машины на некачественном топливе, а также при несвоевременном устранении различных поломок двигателя, вызывающих значительное образование сажи в системе выпуска отработанных газов.
Как сгоревшее масло может повредить катализатор
Сгоревшее масло может нанести непоправимый ущерб техническому состоянию каталитического нейтрализатора. Накопление копоти на стенках и сотах вызывает перегрев детали. Длительная эксплуатация автомобиля в таком режиме приведет к повреждению катализатора.
Шаг 3
Если видимых повреждений в проводке не обнаружено, выполните проверки входного напряжения, заземления, целостности и сопротивления на всех подключенных проводах, но обязательно отсоедините продувочный клапан от PCM, чтобы предотвратить повреждение контроллера.
Обратите особое внимание на сопротивление провода входного напряжения продувочного клапана, а также сигнального провода, идущего к PCM. Значения сопротивления на этих проводах должны точно соответствовать значениям, указанным в руководстве
Выполните ремонт или замените электропроводку в соответствии с требованиями, чтобы все полученные показания соответствовали спецификациям производителя. После завершения ремонта удалите все коды, управляйте автомобилем и проведите повторную проверку системы, чтобы убедиться, что код возвращается.
Порядок устранения неисправностей
Решение об удалении ошибки p0420 принимается после проведения проверки и определения реальной причины неисправности. В ином случае можно впустую выкинуть деньги и не исправить ситуацию.
Диагностику автомобиля можно провести через ноутбук или сканер OBD2 и исходя из полученных результатов пойти несколькими путями:
- Установить новый катализатор;
- Выполнить ремонт электрической проводки;
- Заменить передний / задний датчики кислорода;
- Исправить пропуски зажигания и устранить неисправности, вызывающие сжигание масла;
- Заменить ЭБУ (в редких случаях);
- Восстановить нормативную топливо / воздушную смесь.
Неисправности в системе улавливания топливных паров Лада Калина
Так как сам электромагнитный клапан не представляет собой сложного устройства, неисправностей у него, как таковых, немного – он может не открываться или не закрываться, когда это необходимо, или зависнуть в каком-нибудь определенном положении. Но виновником поломки может быть не только Evap-Solenoid, система улавливания бензиновых паров работает некорректно и по другим причинам:
- пережаты или засорены соединительные патрубки;
- в системе не создается нормального разрежения;
- из-за обрыва цепи отсутствует напряжение на клапане;
- полностью засорен угольный фильтр (что бывает редко);
- сбои дает блок управления.
Если КПА завис в открытом положении, и он не перекрывает канал, возможно проявление следующих дефектов:
- обогащается топливная смесь, отчего появляется «чернота» на электродах свечей зажигания;
- двигатель начинает работать неустойчиво, особенно это заметно на холостых оборотах;
- повышается расход бензина;
- понижается приемистость ДВС.
Когда канал EVAP постоянно перекрыт клапаном продувки, в бензобаке создается избыточное давление паров, из-за этого:
- возникает риск поломки бензонасоса;
- может выйти из строя датчик уровня топлива.
Необходимо отметить, что продувка происходит в определенном режиме после запуска двигателя, программа выполняется в зависимости от оборотов коленчатого вала, и на холостом ходу система не работает. Импульс на КПА поступает, если:
- охлаждающая жидкость нагрелась до температуры не ниже 75 градусов Цельсия;
- дроссельная заслонка открыта не менее чем на 4%;
- автомобиль движется со скоростью более 10 км/ час (но это необязательное условие).
Неполадки в электрической части EVAP фиксируются блоком управления, а на панели приборов загорается контрольная лампа Check Engine. Определить код неисправности можно с помощью специального диагностического сканера или компьютера с установленной программой, наиболее распространенные ошибки в системе улавливания паров, определяемые диагностическим устройством – P0441 и P0455.
