Какие бывают объёмы багажников у разных автомобилей

Тормозная система

Первая система, которая позволяет водителю безопасно управлять авто — это тормоза. Большинство тормозных систем используют для работы гидравлику, где применяется тормозная жидкость.

Для легкового автомобиля в тормозную систему входят следующие узлы и комплектующие:

• тормозные цилиндры, диски, колодки;
• педаль тормоза, выведенная в салон;
• гидроцилиндр, бачок тормозной системы;
• усилитель вакуумный;
• тормозные патрубки (передний, задний).

В список систем безопасности авто тормозная система входит как основная; жесткость кузова и наличие элементов пассивной безопасности — как вторичная.

Методы измерения объема

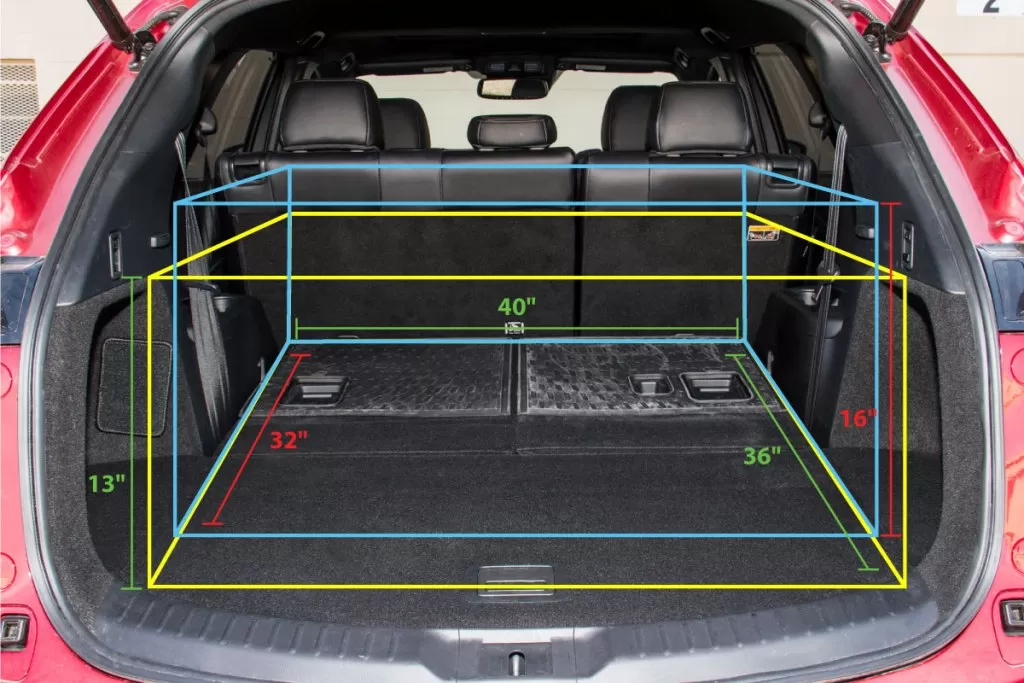

Способы замеров вместимости багажника отличаются в США и Европейском Союзе, что привело к тому, что его объемы на американском авторынке значительно меньше, чем в тех же линейках автомашины, поставляемых в ЕС. Разница между ними иногда бывает существенной.

Из-за разного подхода к измерениям, один и тот же автомобиль, прошедший сертификацию, будет иметь разные показатели:

• на американском рынке — 500 литров;
• европейском — 570 литров.

Разница в двух стандартах бывает от 50 до 100 литров и связана с различным подходом к замерам свободного пространства.

Указанные данные в технических характеристиках машины не являются абсолютно точными. Сведения условны, особенно если речь идет о автомобилях, предназначенных для продажи в США.

Измерение объема

Европейский метод замера объема багажника

Считается, что на территории Европейского Союза применяется более верный подход по смыслу и логике. Способ учитывает каждый миллиметр пространства отсека, для проведения замеров применяется принятый стандарт DIN 70020.

Чтобы вычислить габариты багажника, берутся плотные коробки объемом в один литр, размером 2*1*0,5 см3. В качестве наполнителя свободного пространства применяются бруски из дерева с указанным размером. Они больше подходят для тестирования из-за отсутствия деформации при накладывании друг на друга, в отличие от пустых картонных коробок.

Данная методика используется не только для определения вместимости багажного отделения, но и части салона при разложенных сиденьях. Из-за нее можно проводить сравнительный анализ незаполненного пространства в багажниках в разных марках машин, представленных на рынке.

Изначально этот метод применяла Ассоциация инженеров автомобильной промышленности, позже его включили в международные стандарты ISO 3832. Затем они вошли в единую европейскую стандартизацию DIN 70020, которая вначале применялась для определения различных габаритных показателей в автомашинах в Германии. На сегодняшний день сертификация всех автомашин, продающихся в пределах Европейского Союза, производится по данному стандарту.

Европейский подход к вопросу является более точным. Небольшие деревянные бруски позволяют заполнить свободное отделение для груза практически без пустот.

Способ позволяет учитывать сложные конфигурации багажника в современных автомобилях. Новые платформы с облегчением веса привели к изменениям внутренней структуры кузовов ТС, что отразилось на их конфигурации.

Европейский подход к проблеме

Американский метод замера объема багажника

Северная Америка работает с единым нормативом SAE J1100, использующимся для параметров грузового пространства в легковых автомобилях. В разделе 2.4 указанного документа размер багажника измеряется по следующим нормам:

• Емкость багажного отделения принято измерять при помощи имитируемого багажа, который прописан в пункте 8.1 и установленного, как указано в пункте 8.2. Условный груз размещается в грузовом пространстве, отделенном от пассажирского салона. Правило распространяется на седаны, купе и отдельные спортивные автомобили, в которых указанная часть является отдельной замкнутой зоной.
• Параметры в хэтчбеках и универсалах определяются при помощи измерения и математического расчета по специальным формулам.
• Автомобили, относящиеся к первому пункту, требуют применения имитации багажа, в их роли используются 6 чемоданов с определенным размером (2 мужских, по 67,5 и 33,8 литра и 4 женских, от маленького до большого) и сумка для гольфа.
• Для заполнения оставшегося пространства применяются обычные обувные коробки — если сумки не смогли заполнить собой весь периметр. Они используются в последнюю очередь — для укомплектования изначально загружается второй комплект ручной клади и только потом размещаются картонки.

Окончательные расчеты являются общей суммой габаритов всех размещенных в кузове предметов.

Американский подход к вопросу выглядит странным, при его выполнении всегда остаются пустоты, что не позволяет точно судить о реальном объеме багажного пространства. Также большое значение имеет способ загрузки чемоданов с коробками. Многие свободные места невозможно дополнить коробками из-за их объема, несмотря на оставшееся пространство.

Важную роль при загрузочных мероприятиях играет конструкция багажного отделения. Процедура подсчета в литрах багажника в данном случае несложная: объем каждого используемого изделия известен заранее.

Американский вариант

Механизмы управления

Эти устройства состоят из рулевого управления, которое связано с передними колесами рулевым приводом и тормозами. В большинстве современных авто применяются бортовые компьютеры, сами контролирующие управление в ряде случаев, и даже вносящие нужные изменения.

Здесь же отметим такую важную часть, как то, из чего состоит колесо автомобиля. Без него машина бы просто не состоялась. Это поистине одно из самых великих изобретений состоит здесь из двух составляющих: шины из резины, которая бывает камерной и бескамерной, и диска из металла.

Рулевое управление

Отвечает за маневренность и поворот авто. Поворот руля осуществляется рулевой рейкой.

Устройство рулевого управления:

• поперечная тяга;
• нижний рычаг;
• поворотная цапфа;
• верхний рычаг;
• продольная тяга;
• сошка рулевого привода;
• рулевая передача;
• рулевой вал;
• рулевое колесо.

Тормозная система

Отвечает за безопасность. Благодаря работе тормозов машина останавливается. Система торможения состоит из: тормозных дисков, колодок, суппортов, цилиндров, контуров.

Чем выше мощность ДВС, тем мощнее должна быть тормозная система.

Двигатель

Главная классификация силовых агрегатов автомобилей проходит по типу потребляемого топлива. Сегодня это бензин, дизельное топливо (солярка) и газ. Гибридные автомобили использую два вида моторов: ДВС и электродвигатель. Электромобили используют только заряд аккумуляторной батареи.

Главные элементы ДВС независимо от типа используемого топлива:

• блок цилиндров;
• кривошипно-шатунный механизм;
• поршни, кольца;
• ГРМ.

Неправильно говорить, что в ДВС есть главные и второстепенные элементы. Выход из строя самой даже незначительной детали — втулки, сальника, кольца — может привести к блокировке работы всего агрегата.

Автомобильный двигатель, его виды

Сердцем авто, его главным узлом является двигатель. Именно эта часть автомобиля создаёт крутящий момент, который передаётся на колёса, заставляя машину перемещаться в пространстве. Сегодня существуют следующие основные виды автодвигателей:

• ДВС или двигатель внутреннего сгорания, который для получения механической энергии использует энергию сжигаемого в его цилиндрах топлива;
• электродвигатель, работающий от электрической энергии аккумуляторных батарей или водородных элементов (автомобили на водородных элементах сегодня уже имеются у большинства ведущих автостроительных компаний как опытные образцы и даже имеются в мелкосерийном производстве);
• гибридные двигатели, соединяющие в одном агрегате электродвигатель и ДВС, соединительным звеном между которыми выступает генератор.

Он являет собой комплекс механизмов, которые преобразуют тепловую энергию сгорающего в его цилиндрах топлива в механическую

По типу сжигаемого топлива все ДВС делятся на следующие разновидности:

• бензиновые;
• дизельные;
• газовые;
• водородные, в которых топливом выступает жидкий водород (устанавливаются лишь на опытных моделях).

По конструкции ДВС бывают:

• поршневые;
• роторно-поршневые;
• газотурбинные.

Багажник и расход топлива: за удовольствие надо платить

Оказывается, путешественники оплачивают за проезд дополнительного багажа сверху. Одна из целей автомобильной аэродинамики – уменьшение сопротивления воздуха. И далее со всеми «вытекающими»: увеличением максимальной скорости, снижением расхода топлива. Даже минимальные изменения аэродинамической модели отражаются на характеристиках автомобиля.

Энтузиасты проверили зависимость расхода топлива от вида закрепленного наверху груза. Результаты неутишительны. Расход увеличился почти на семь процентов при установке только поперечных рейлингов. Дальше больше: с доской для серфинга показатель вырос на 19%, с двумя велосипедами – на 31%.

Как ни печально, но любителям возить много всего на крыше придется расплатиться за дополнительный бензин.

https://youtube.com/watch?v=eGPlbivke9o%3F

Трансмиссия

Трансмиссия — это не отдельный элемент в машине, а система узлов и агрегатов, которые передают крутящий момент с маховика двигателя на ведущие колеса. В полноприводных автомобилях момент распределяется на все колеса, в полуприводных — на передний или задний мост.

Название деталей трансмиссии знакомо каждому автомобилисту:

• сцепление;
• коробка передач;
• дифференциал;
• карданный вал (кардан);
• раздаточная коробка (раздатка) для полноприводных автомобилей;
• приводной вал и полуоси.

Это главные составные части машины в узле трансмиссии. По своей конструкции могут значительно отличаться для разных модельных комплектаций, сохраняя одинаковый принцип работы.

Блок сцепления соединяет либо разрывает связь коленвала с ведущим валом при переключении передач. В механической коробке передач переключение дисков сцепления — задача водителя. В АКП переключение скоростей происходит автоматически после перевода рычага коробки передач:

1. Коробка передач. Редуктор изменяет скорость автомобиля через изменение передачи крутящего момента.
2. Карданный вал передает крутящий момент на ведущие задние колеса в полноприводных автомобилях.
3. Дифференциал. Блок, который позволяет колесам вращаться с разной скоростью при повороте и при разном сцеплении колес с дорогой. Например, если одно колесо находится в грязи, а второе на сухом асфальте.

Чем застелить

Важный вопрос. Объем бутылки газировки и объем багажника автомобиля – величины несравнимые. Но иногда приоткрытая маленькая кола понаделает «липких» дел даже в большом боксе.

Любимые вещи должны быть в сохранности не только на крыше. При этом от всего разлитого, рассыпанного и раскрошенного в грузовом отсеке не прибавится ни чистоты, ни вашего настроения.

Коврик для багажника на крышу авто

Желающим захватить с собой запас горючего (для автомобиля), кроме заботы о герметичности канистры, следует учесть требования правил транспортирования опасных грузов и ПДД (правил дорожного движения). Перевозка в багажнике легкового авто бензина осуществляется в сосуде многоразового использования. Количество не должно превышать 60 л на один сосуд и 240 л — на одно транспортное средство.

Для штатных багажников существуют полиуретановые или резиновые нескользящие коврики с высокими бортами.

Для тех, кто считает резиновые коврики банальными, в качестве альтернативы есть предложения из линолеума, ламината и даже натуральной кожи с ручной прострочкой. Последний вариант красивый, маркий и… страшно дорогой.

К числу практичных полиуретановых или резиновых покрытий можно смело добавить модели из полиолефина, к примеру, коврик в багажник Weathertech Mitsubishi Outlander, 2012. Цена, правда, «кусается»: покупатель заплатит за такой экземпляр почти тринадцать тысяч рублей.

Ходовая часть

Наименование деталей этого блока автомобиля говорит само за себя. В устройство ходовой части входят:

• подвеска;
• рама;
• колеса;
• мосты (устанавливаются на автомобилях с зависимой подвеской).

Подвеска гасит колебания во время езды. По конструкции подвески могут быть независимыми, зависимыми, полунезависимыми. В зависимости от того, какие демпфирующие элементы установлены в подвеске, различают:

• рессорную;
• пружинную;
• торсионную;
• рычажную или МакФерсон;
• пневматическую, гидравлическую.

Зависимая подвеска жестко установлена на мостах, крепеж к кузову через пружинные элементы. Чаще используется на грузовом транспорте. Независимая подвеска обеспечивает разное положение колес во время передвижения, каждое крепится к кузову через отдельные элементы.

Цвет

В вопросе цветовой палитры все индивидуально и зависит от двух факторов: предпочтений автовладельца и выполняемых функций.

К примеру, для хранения инструмента, расходников, моторного масла и другого авто-оборудования лучше покупать более темные органайзеры. Наиболее популярные цвета — черный, серый, хаки и коричневый. На них меньше всего видны следы загрязнений.

Если задача — перевозка детских вещей, женских принадлежностей, еды или посуды, лучше использовать органайзеры более светлых тонов. В этом случае подходит синий, бежевый или оранжевый оттенки. Это не только удобно, но и красиво, что любят и женщины, и дети.

Как правило такие аксессуары крепятся на спинку переднего сиденья и не находятся в багажнике.

Центральная часть несущего кузова

Срез пане­ли при­бо­ров пока­зы­ва­ет уси­ле­ние, уве­ли­чи­ва­ю­щее без­опас­ность сало­на при аварии.

Цен­траль­ная часть кузо­ва (салон) окру­же­на уси­лен­ны­ми пане­ля­ми для без­опас­но­сти води­те­ля и пас­са­жи­ров. Боко­вая цен­траль­ная стой­ка име­ет внут­ри уси­ле­ние, две­ри име­ют уси­ли­те­ли внут­ри и сами явля­ют­ся доста­точ­но проч­ной кон­струк­ци­ей, за пане­лью при­бо­ров нахо­дит­ся уси­лен­ная кон­струк­ция, кры­ша обыч­но име­ет уси­лен­ную попе­ре­чи­ну, сбе­ре­га­ю­щую салон при перевороте.

• Стой­ки кузо­ва – это вер­ти­каль­ные эле­мен­ты, кото­рые удер­жи­ва­ют кон­струк­цию кры­ши и защи­ща­ют салон кузо­ва в слу­чае пере­во­ро­та авто­мо­би­ля. Стой­ки кузо­ва состо­ят из внеш­них лице­вых частей и внут­рен­не­го уси­ле­ния из высо­ко­проч­ной ста­ли. В кон­струк­ции кузо­ва типа «седан» име­ет­ся 3 типа сто­ек кузо­ва (перед­ние, сред­ние или боко­вые и зад­ние стой­ки, пере­хо­дя­щие в зад­ние кры­лья). Перед­ние стой­ки кузо­ва пере­хо­дят в рам­ку лобо­во­го стек­ла. Цен­траль­ные стой­ки удер­жи­ва­ют кон­струк­цию кры­ши меж­ду перед­ни­ми и зад­ни­ми две­ря­ми. Они помо­га­ют уси­лить кры­шу и обес­пе­чи­ва­ют места креп­ле­ния шар­ни­ров зад­них две­рей. Сред­ние стой­ки кузо­ва рас­пре­де­ля­ют нагруз­ки с ниж­ней части кузо­ва к верх­ней и предот­вра­ща­ют сжа­тие боко­вых частей при боко­вых уда­рах, защи­щая салон кузо­ва. Зад­ние стой­ки кузо­ва удер­жи­ва­ют зад­нюю часть кры­ши и пере­хо­дят в зад­ние кры­лья. Они, так­же, явля­ют­ся поса­доч­ным местом для зад­не­го стекла.
• Боко­вая панель явля­ет­ся общей кон­струк­ци­ей, в кото­рой перед­ний и зад­ний про­ём две­рей сде­лан одним эле­мен­том, без сва­ри­ва­ния частей. Такое устрой­ство даёт пре­иму­ще­ство в мень­шей под­вер­жен­но­сти коррозии.
• Поро­ги – это уси­лен­ные кон­струк­ции, кото­рые нахо­дят­ся в ниж­ней части двер­ных про­ёмов. Они соеди­ня­ют­ся кон­такт­ной свар­кой с флан­ца­ми дни­ща. Внут­ри лице­вой части поро­гов рас­по­ло­же­но уси­ле­ние. Поро­ги удер­жи­ва­ют ниж­нюю часть сред­них сто­ек и слу­жат боко­вой под­держ­кой для днища.
• Зад­няя «пол­ка» — это панель, рас­по­ло­жен­ная за зад­ни­ми сиде­ни­я­ми, под зад­ним стеклом.
• Зад­няя пере­го­род­ка раз­де­ля­ет салон кузо­ва и багаж­ное отде­ле­ние (на седанах).
• Две­ри име­ют состав­ную кон­струк­цию. Они состо­ят из внеш­ней пане­ли, внут­рен­не­го уси­ли­те­ля и части, на кото­рой кре­пят­ся стек­ло­подъ­ём­ни­ки и дру­гие эле­мен­ты две­рей, вклю­чая обшивку.

Панель кры­ши закры­ва­ет цен­траль­ную часть кузо­ва и удер­жи­ва­ет­ся на стой­ках кузо­ва. Панель кры­ши явля­ет­ся одной из самых боль­ших пане­лей кузо­ва и, в то же вре­мя, пред­став­ля­ет собой очень про­стую кон­струк­цию. Жёст­кость кры­ше при­да­ёт её фор­ма, а так­же уси­ли­те­ли, кото­рые рас­по­ла­га­ют­ся с обрат­ной сто­ро­ны и при­кле­и­ва­ют­ся к ней. Кры­ша, пере­хо­дя­щая в зад­нее кры­ло при­ва­ри­ва­ет­ся при помо­щи лату­ни или крем­ни­стой брон­зы. Этот тип соеди­не­ния поз­во­ля­ет делать длин­ный ров­ный шов, даёт эла­стич­ность и хоро­шо про­ти­во­сто­ит нагруз­кам и виб­ра­ци­ям, воз­дей­ству­ю­щим на это место кузо­ва. К тому же, такое соеди­не­ние мень­ше под­вер­же­но коррозии.

Варианты крепления верхнего багажника

Чтобы понять, какой тип багажника лучше всего установить на крыше, нужно внимательно изучить возможные варианты его крепления.

Рейлинги

Два бруса, расположенные вдоль автомобиля, прикрепленные к кузову в нескольких точках, позволяют смонтировать поперечные рейки багажника в наиболее подходящем месте. Между рейлингами и крышей остается достаточно свободного пространства, чтобы использовать под любой вид креплений.

Поперечные рейлинги на крышу автомобиля

Иногда крепление рейлингов на крышу автомобиля проводят в специально отведенных местах. Так, аксессуары турецкого производителя Can Otomotive на крышу Toyota Prado 150 устанавливают в штатные заводские отверстия.

Интегрированные рейлинги

Отличаются от стандартных отсутствием просвета между крышей. Здесь продуманы крепления, повторяющие форму рейлингов.

Дверной проем

Багажник монтируется с помощью фиксаторов. Детали, контактирующие с кузовом, делают из резины или покрывают слоем полимера во избежание повреждения лакокрасочного покрытия (ЛКП) автомобиля.

Магниты

С одной стороны, их можно разместить в любом месте крыши, с другой – небольшая удерживающая сила магнитного поля позволяет перевозить только легкие грузы. Чтобы багаж остался там, где его закрепили, скорость движения, по мнению экспертов, не может превышать 80 км/ч. Кроме того, удерживающие магниты нет-нет, да оставят следы на ЛКП. И главное, крыша авто должна быть металлической.

За борта водостоков

Такой тип креплений часто можно заметить на автомобилях отечественного производства. Стоки расположены вдоль всей крыши, что позволяет выбрать наиболее удобное место монтажа.

Штатные места

Это отверстия, предусмотренные заводом-изготовителем. Они обычно усилены и комплектуются пластиковыми заглушками. Недостаток такой системы – фиксация багажника в строго определенных местах.

Т-образный профиль

Такой тип крепления встречается нечасто. Его можно увидеть на микроавтобусах и внедорожниках. По конструкции это планки, больше напоминающие рельсы, уложенные в специальные пазы вдоль всей крыши. К ним прикрепляются Т-образные кронштейны, по которым в поперечной плоскости автомобиля перемещаются сдвижные дуги.

Например, багажник Volkswagen Transporter T5 ’03-15 с Т-образным профилем Thule SlideBar 892. Дуги сдвигаются до 60 см в двух направлениях и обеспечивают свободный доступ к грузу.

Ремни

Мягкий, резиновый, надувной… И это тоже багажник.

Например, HandiRack от HandiWorld. Надувные секции монтируют к машине ремнями через салон. Крепление груза на таком багажнике автомобиля производят опять-таки стяжными ремнями.

Крепление груза к багажнику

Достоинства:

• нагрузка до 80 кг;
• универсальность;
• компактность в сложенном виде;
• быстрый монтаж/демонтаж;
• никаких повреждений ЛКП машины.

Недостаток: противоречивый вид

Такая модель – выход из ситуации, когда верхнего багажника нет, а везти надо.

Автобагажник для велосипеда

Для велосипедистов и любителей велопробегов существуют специальные багажники для велосипедов. Перевозка велосипеда в обычном багажнике или салоне автомобиля, без использования специальных креплений, чревато неприятными последствиями, такими как поломка или деформация его элементов. Также с высокой вероятностью можно повредить или испачкать салон.

По конструкционным особенностям и методу крепления багажники для перевозки велосипеда на автомобиле можно разделить на 4 вида:

велобагажник на крышу

Автобагажники для велосипеда для крыши автомобиля. Велобагажники на крышу автомобиля являются самым популярным видом среди своих конкурентов. Они устанавливается на обычные, стандартные мосты на крыше автомобиля и крепятся специальными жесткими креплениями.

Велосипед крепится специальными хомутами и жестко фиксируется специальной штангой, которая цепляется к раме велосипеда. Автобагажники для велосипедов подобного вида отличаются тем что все элементы велосипеда жестко фиксируются и имеют опору, а не находятся в подвешенном состояние.

Плюсы автобагажника для велосипеда на крышу автомобиля:

• Жесткая и надежная фиксация;
• Дешевле всех своих конкурентов;
• Имеется возможность установки до 4 подобных багажников.

Минусы автобагажника для велосипеда на крышу автомобиля:

• Значительно увеличивается высота автомобиля;
• Сложности с установкой велосипеда (велосипед необходимо поднять на высоту человеческого роста, а также его невозможно закрепить одному человек);
• Значительно увеличивается парусность, и снижаются аэродинамические свойства автомобиля.

велобагажник на фаркоп

Автобогажники для велосипеда, устанавливаемые на фаркоп выполняются в виде мощной площадке. Велосипеды устанавливаются на нее и жестко фиксируются хомутами. Как правило, устанавливается данная конструкция на внедорожники и кроссоверы.

Плюсы автобагажника для велосипеда на фаркоп автомобиля:

• Жесткая и надежная фиксация;
• Имеется возможность перевозки до 5 велосипедов;
• Минимальное влияние на аэродинамические свойства автомобиля;
• Практически не увеличивает габариты автомобиля.

Минусы автобагажника для велосипеда на фаркоп автомобиля:

• Высокая цена;
• Немного удлиняет автомобиль сзади;
• Необходим фаркоп;
• Риск повредить велосипеды (камни, пыль, грязь и вода).

велобагажники на заднюю (пятую) дверь

Автобогажники для велосипеда устанавливаемые на заднюю дверь автомобиля. Крепятся к задней двери автомобиля при помощи специальных зажимов с резиновыми накладками. Из-за сложностей при их установке и возможностью повреждения автомобиля, не отличаются особой популярность. Хотя в последнее время ситуация начала меняться. На рынке появились фирмы, выпускающие облегченные автобагажники подобного типа с достаточно простой установкой.

Плюсы автобагажника для велосипеда на заднюю дверь автомобиля:

• Минимальное влияние на аэродинамические свойства автомобиля;
• Практически не увеличивает габариты автомобиля.

Минусы автобагажника для велосипеда на заднюю дверь автомобиля:

• Высокая цена;
• Сложности при установке велобагажника;
• Некоторые велобагажники способны повредить автомобиль;
• Перевозка не более 3-х велосипедов;
• Немного удлиняет автомобиль сзади;
• Риск повредить велосипеды (камни, пыль, грязь и вода).

велобогажники в салон

Автобогажники для велосипеда устанавливаемые во внутренний багажник автомобиля. Подобный багажник подойдет владельцам крупных кроссоверов и внедорожников. Проблема подобных багажников заключается в том что они как правило занимают весь салон автомобиля. Возможность установить подобный багажник имеется только у владельцев крупных универсалов, кроссоверов и внедорожников.

Плюсы автобагажника для велосипеда на заднюю дверь автомобиля:

• Сравнительно низкая цена;
• Простота в установке;
• Не влияет на габариты автомобиля;
• Не влияет на аэродинамические свойства автомобиля;
• Отсутствует риск повреждения велосипедов.

Минусы автобагажника для велосипеда на заднюю дверь автомобиля:

Минус один, но он достаточно весомый. Велосипеды занимают весь салон автомобиля.

Основные этапы работ

При грамотном подходе можно успешно изготовить профессиональный багажник – качественный и визуально привлекательный, как и покупное изделие. Отличаться он будет тем, что владелец авто соберет рамную конструкцию, исходя из собственных потребностей и функционального назначения машины. В целом, создание багажника на крышу из любого материала осуществляется по единой схеме, в несколько этапов.

Подготовительные расчетные работы

Приступая к созданию наружного багажника, следует замерить крышу и определиться с размещением опор. Так как габариты у каждого авто разные, необходимо самостоятельно измерять все и проводить точные расчеты, особенно при обустройстве экспедиционного багажника на Ниву. После этого продумывается конструкция будущего изделия: рисуется чертеж и высчитывается вес багажника в целом.

Правильно выполнить все подготовительные мероприятия, можно только зная такие данные как:

• сделанные мерные параметры;
• возможный вес рамы;
• наиболее вероятный вес всех элементов багажника.

Окончание подготовительных работ должно ознаменоваться не только составлением подробного чертежа, но и отметкой на нем всех полученных в ходе измерения данных. Своими руками и головой в таком случае придется поработать немало. Ведь только ответственный подход к осуществлению поставленной задачи позволит изготовить багажник такой конструкции и крепежа, который будет выдерживать колоссальные нагрузки.

От слов к делу: выполняем сварочные работы

Изготовив по чертежу заготовки, их сваривают вместе в форме прямоугольника. При этом по всему внутреннему периметру полученной фигуры закрепляются прудки напротив противоположных точек в середину рамы. Для предотвращения прогиба полученной платформы при загрузке рекомендуется добавлять в получившуюся свободную плоскость внутри площадки с равными промежутками от 2-3-х ребер жесткости.

Изготавливаются ребра из профильного железа. Как результат, обычно получается своеобразная рама-решетка с идущими, параллельным образом, перемычками. Для усиления самой конструкции применяется профильная труба с заранее заготовленными ячейками, имеющими квадратную форму. Благодаря таким действиям, можно будет изготовить действительно надежный багажник на крышу своими руками.

Обеспечение аэродинамики и фиксация бортов

Продумывая эстетику и аэродинамику багажной конструкции, стоит поставить спереди дугу. Для этого замеряют нужную длину материала, с напуском по краям по 5 см. В зонах изгиба вырезают треугольный сектор и загибают. Таким образом, дуга для передней основы багажника – готова. Осталось приложить ее к конструкции, отрезать по размеру и приварить. Также к дуге сразу привариваются и перемычки.

Лучшим вариантом, конечно, будут съемные перемычки, ведь случаи бывают разные. Для крепления бортов делают отверстия, в которые вставляются втулки соответствующего диаметра. Обвариваются они таким способом, чтобы профиль не проминался в момент затяжки болтов. После этого изготавливаются сами борта: нарезаются стойки необходимой длины (обычно 6,5 см) в требуемом количестве (порядка 8 штук).

Для обустройства крепежной шпильки проделываются следующие действия:

• сверлятся два отверстия по 8 см;
• в них ставится шпилька;
• деталь приваривается;
• с нее срезается необходимое количество резьбы;
• шпилька прикручивается в имеющиеся отверстия.

После этого конструируется боковая верхняя перекладина. Спереди заготовку загибают по той же схеме, что и переднюю раму. Парный элемент делается также. Для крепления верхней передней перекладины приваривают втулку к изгибу боковой перекладины, а непосредственно на саму переднюю балку приваривают кусок шпильки. Обустройство задней перекладины происходит аналогичным образом.

Эстетические штрихи

Делая багажник на Ниву своими руками важно довести процесс изготовления до конца, а именно покрасить готовое изделие. Для этого сначала зачищают платформу от окалин и заусенец

Затем обезжиривают и загрунтовывают металл, чтобы избежать образования ржавчины в дальнейшем. Лучшим вариантом считается грунтование поверхности цинкосодержащей грунтовкой, способной выдерживать воздействие соляных растворов.

Период высыхания конструкции должен занимать не менее суток, но лучше, чтобы просушка продлилась два дня. После долгого периода ожидания можно будет приступать к окрашиванию багажника. Обычно для этих целей применяется эмаль. После покраски на багажник можно поставить закрытые декор-гайки в местах крепления болтов. Устанавливается багажник на автомобиль своими руками при помощи рейлингов.

Общее устройство автомобиля

Основными составными частями в конструкции автомобиля, как мы уже писали выше, являются:

1. Двигатель;
2. Кузов;
3. Шасси;
4. Электрооборудование.

Все они состоят из множества отдельных элементов, деталей, узлов и агрегатов.

Двигатель – это сердце автомобиля. Он является источником механической энергии и приводит наше авто в движение. Наибольшее распространение в автомобилестроении получили двигатели внутреннего сгорания и дизельные моторы. Однако в последние годы все большую популярность завоевывают автомобили, оснащенные электрическими и гибридными двигателями.

Кузов автомобиля может иметь рамную и безрамную конструкцию. Как правило, в современных легковых автомобилях рама отсутствует, а все узлы и агрегаты крепятся непосредственно к кузову. Именно поэтому такой кузов называют несущим – данное конструкторское решение устройства автомобиля позволяет максимально снизить его массу. Советуем также ознакомиться с классификацией автомобилей по типу кузова.

Шасси автомобиля заслуживает отдельного внимания. Оно представляет собой множество механизмов, в задачи которых входит передача крутящего момента от силового агрегата (двигателя) к ведущим колесам, передвижение автомобиля и управление им. Эти группы механизмов называются трансмиссия, ходовая часть и механизм управления автомобилем.

• Трансмиссия автомобиля служит для передачи крутящего момента от двигателя к ведущим колесам, тем самым, позволяя изменять крутящий момент по величине и направлению. Трансмиссия двухосного автомобиля с передним расположением двигателя и приводом на задние колеса обычно состоит из таких механизмов: сцепление, коробка передач, карданная передача, главная передача, дифференциал и полуоси.
• Ходовая часть автомобиля состоит из рамы или несущего кузова, переднего и заднего мостов, подвески (рессоры и амортизаторы), колес и шин. Подробнее о видах и типах подвесок автомобилей.
• Механизм управления автомобилем состоит из рулевого управления и тормозной системы (с барабанными и дисковыми тормозами). Он позволяет изменять направление и скорость движения автомобиля, останавливать его и удерживать на месте.

Кроме вышеперечисленных узлов, агрегатов и механизмов абсолютно все автомобили оснащены электрооборудованием, состоящим из источников и потребителей электрического тока.

Электрооборудование автомобиля запускает и дает возможность работать двигателю, освещает и обогревает салон машины, позволяет без проблем передвигаться в темное время суток и в непогоду, поддерживает противоугонную систему, заботиться о нашей с вами безопасности на дороге, превращает автомобиль в концертный зал или даже в кинотеатр, и выполняет множество других полезных и очень важных функций.

Двигатель внутреннего сгорания (ДВС)

Основной элемент авто. Функция – приводит авто в движение.

Машины оснащают бензиновыми, дизельными моторами и электродвигателями.

ДВС, работающие на бензине или дизеле, состоят из: блока и головок цилиндров, распредвала, выхлопной системы, впускной системы (для подачи воздуха), карбюратора, инжектора.

Пенный наполнитель внутри закрытых конструкций несущего кузова

Рас­по­ло­же­ние пен­но­го напол­ни­те­ля внут­ри закры­тых кон­струк­ций кузо­ва может варьи­ро­вать­ся у раз­ных авто­мо­би­лей. Пена может рас­по­ла­гать­ся в поро­гах, стой­ках кузо­ва, лон­же­ро­нах. Пен­ный напол­ни­тель исполь­зу­ет­ся для умень­ше­ния шума, виб­ра­ции и уве­ли­че­ния проч­но­сти кузова.

Неже­ла­тель­но сва­ри­вать пане­ли рядом с местом, где рас­по­ло­жен пен­ный напол­ни­тель. Если есть такая необ­хо­ди­мость, то напол­ни­тель нуж­но сна­ча­ла уда­лить, а потом вос­ста­но­вить по завер­ше­нию ремонта.

Пен­ный напол­ни­тель не пла­вит­ся и не горит, если резать «бол­гар­кой» часть кузо­ва рядом с ним.

Для заме­ны спе­ци­аль­но­го пен­но­го напол­ни­те­ля не реко­мен­ду­ет­ся исполь­зо­вать стро­и­тель­ную пену.

Типы стали в конструкции несущего кузова

Сталь по-преж­не­му самый часто исполь­зу­е­мый мате­ри­ал при изго­тов­ле­нии раз­лич­ных видов транс­пор­та. При изго­тов­ле­нии сило­вых эле­мен­тов несу­ще­го кузо­ва при­ме­ня­ет­ся высо­ко­проч­ная сталь, высо­ко­проч­ная низ­ко­ле­ги­ро­ван­ная сталь и сверх­проч­ная сталь. Пре­дел проч­но­сти такой ста­ли в 2–4 раза боль­ше обыч­ной, низ­ко­уг­ле­ро­ди­стой ста­ли. Штам­по­ва­ние ещё боль­ше уси­ли­ва­ет проч­ность пане­лей. При­ме­не­ние высо­ко­проч­ной ста­ли, поз­во­ли­ло авто­про­из­во­ди­те­лям умень­шить тол­щи­ну листо­во­го метал­ла при изго­тов­ле­нии струк­тур­ных эле­мен­тов без ухуд­ше­ния проч­но­сти кузова.

На неко­то­рых совре­мен­ных авто­мо­би­лях струк­тур­ные эле­мен­ты кузо­ва могут быть сде­ла­ны, из ком­би­на­ции раз­ных типов ста­ли. Лазе­ром сва­ри­ва­ет­ся сталь раз­ной тол­щи­ны и проч­но­сти. Полу­ча­ет­ся одна цель­ная панель.

Ходовая часть

Комплекс механизмов и деталей, служащих для перемещения автомобиля и погашения, возникающих при этом вибраций и колебаний, называется ходовой частью. К ходовой части относятся:

рама, к которой крепятся все остальные элементы ходовой части (в безрамных машинах для их крепления используются элементы кузова автомобиля);

Ходовая часть – это комплекс устройств, при взаимодействии которых осуществляется перемещение автомобиля по дороге

• колёса, состоящие из дисков и шин;
• передняя и задняя подвеска, которая служит для гашения колебаний, возникающих во время движения, и бывает рессорная, пневматическая, пружинная или торсионная, в зависимости от применяемых демпфирующих элементов;
• балок мостов, служащих для установки полуосей и дифференциалов, они имеются только в авто с зависимой подвеской.
