Велокрепление на фаркоп: лучшие модели из популярных

А может в комнате?

Если нет возможности установить велосипед в прихожей, подвале, можно хранить его в жилой комнате. Простой способ – спрятать за ширму.

Можно легко выбрать модель крепления, сочетающуюся с другими элементами интерьера, которая станет интересным дополнением. Достаточно приобрести эффектный кронштейн, подходящую площадку, постелить простой коврик, благодаря которому эффективно защитим пол от возможных повреждений, грязи.

Велосипед не нужно рассматривать как элемент, сокращающий площадь квартиры.

Можно сделать его декоративным элементом. Он не должен мешать повседневной деятельности. Идеально подходят:

Тогда он не беспокоит нас, одновременно выступая интересным дополнением к интерьеру. Решение идеально подходит для любителей велопрогулок, любящих созерцать двухколесного друга.

Обустройство маленькой квартиры требует много творчества, особенно для любителей велоспорта, которым приходится искать дополнительно место для хранения велооборудования. Недостаток места для хранения не должен быть причиной отказа от прогулок, спорта.

Существует множество возможностей включить велосипед в интерьер, не мешая повседневной жизни.

Как это сделать, чтобы квартира не превратилась в гараж?

Потребуется немного изобретательности, свободного места, чтобы мы могли беспрепятственно хранить оборудование во время и после велосезона.

Если не возможно найти место для классического велосипеда, можно посмотреть в сторону складной модели. После складывания он достаточно мал, поместится под столом, в шкафу

Преимущество складных моделей – низкий вес (важно, если придется поднимать вверх по лестнице), недостаток – цена (если мы ищем безопасную модель с действительно прочной конструкцией)

Хотя размеры велосипеда довольно значительны, это не означает, что его невозможно хранить в квартире. Приходят на помощь современные технические решения:

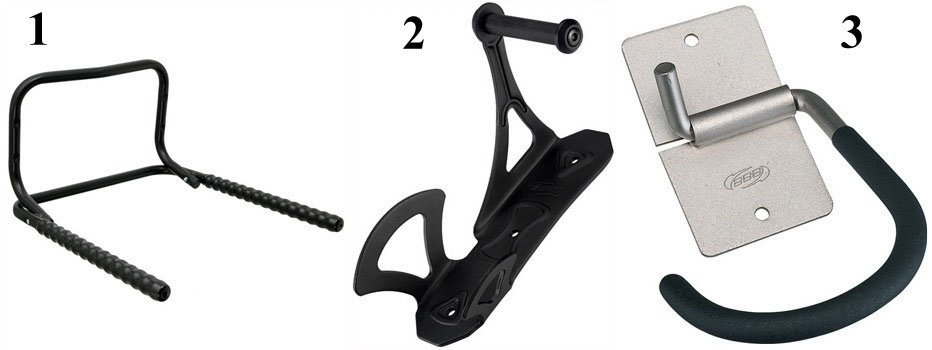

В дополнение к традиционным держателям, обездвиживающим велосипедное колесо в специальном рельсе, существуют версии, установленные на:

Они позволяют размещать оборудование в разных позициях, используя имеющееся место.

Крепление для велосипеда на стену своими руками

Хранение велосипеда в квартире – вечная проблема всех велосипедистов. Хорошо, если есть балкон, можно поставить байк там.

Но что делать если даже балкона нет?

Мне пришла в голову идея, как можно сделать крепление для велосипеда на стену своими руками буквально за копейки.

Видео

http://furni-info.ru/kreplenie-velosipeda-na-stenu.html

http://www.cyclepedia.ru/content/veshaem-velosiped-na-stenu

http://aktsport.ru/velosiped/kreplenie-dlya-velosipeda-na-mashinu.html

http://aktsport.ru/velosiped/nastennoe-kreplenie-velosipeda-svoimi-rukami.html

http://rem-stroitelstvo.ru/kronshtejny-dlya-velosipeda

http://www.velodelo.org/kreplenie-dlya-velosipeda-na-stenu-svoimi-rukami/

Фаркоп «квадрат» своими руками

Американский фаркоп отличается от европейского тем, что он сделан под квадрат, а не под шаровое сцепление. Вместо шарового сцепного крюка, там квадрат размерами 50х50 мм – ниже мы рассмотрим, как его можно сделать самостоятельно:

С 200-миллиметрового швеллера срежьте края, чтобы получилась пластина нужной длины – в ней просверлите отверстия под крепления на раму;
Для дополнительного крепежа по вертикали наварите уголок 50х50х4;
Расточите в раме те отверстия, которые уже есть – сквозь них просверлите ещё в верхней части;

Внутрь рамы вставьте куски полудюймовой трубы, чтобы её не сплющивало при затягивании крепёжного болта;
В качестве горизонтального участка наварите полуметровые пластины толщиной по 8 мм и шириной по 10 см;
Из двух уголков 75х75х6 сделайте трубу и приварите к крепежам;
возьмите профильную трубу 60х60х4 длиной 20 см и наварите на рабочий торец полосу стали толщиной 4 мм и длиной 30 мм;
в силовой раме вырежьте под квадрат участок, поместите его туда. Приварите и усильте откосами;
далее понадобится просверлить отверстия под стопорный палец;
теперь можно переходить к шлифовке, шпатлеванию и грунтовке, после чего выполняется окрашивание – краска высохла, изделие готово.

Собирать или не собирать?

Предлагаю начать с определения такого понятия как самодельное прицепное устройство. Это крепление, аналогичное заводским изделиям, с помощью которого машина соединяется с прицепом. Тут все просто.

Как и в случае с ТСУ от производителей, самодельные конструкции могут иметь такие особенности:

стандартный сцепной шар;
вариант под американский квадрат;
предельную массу, которую способен тянуть фаркоп;
форму шара;
способы крепления к автомобилю и пр.

Если говорить о теории, то практически на любую машину можно своими руками собрать самодельное ТСУ:

на ВАЗ 2109;
на Ниву 2121
на Камри;
Шевроле Ланос;
Рено Логан;
Рено Дастер;
Лада Гранта;
Сузуки Гранд Витара;
Ховер Н3;
Дискавери 2 поколения;
Кайрон;
Субару Форестер;
Гольф 2 и пр.

Хотя практика показывает, что на дорогие машины самодельными ТСУ никто не злоупотребляет. Потому в основном их можно встретить на недорогих отечественных авто типа ВАЗ 2106, 2107, 2110, 2114, советской классике, Запорожцах и Москвичах.

Так почему они все делают сами? Все просто. Это вопрос банальной экономии. Ведь раньше можно было без особых страхов слепить ТСУ из первых попавшихся металлических отрезков и спокойно возить за собой прицеп. Экономия, и ничего более.

Но сейчас остро стоит вопрос регистрации ТСУ . В этом материале вы узнаете очень много полезной информации на этот счет. К примеру о том, как поступить, если установка фаркопа не была предусмотрена с завода и как вообще этот факт проверить.

Тем не менее продолжает активно обсуждаться тема о том, как сделать и установить ТСУ своими руками, приводятся разные фото, чертежи и пр.

Запомните одну важную вещь. Экономия на самостоятельной сборке мнимая. Заниматься изготовление ТСУ своими руками стоит только в исключительных случаях, когда представленный на рынке ассортимент вам категорически не подходит по объективным причинам.

Типы велосипедных багажников на фаркоп

При выборе такой конструкции важно определиться со всеми, характеристиками, преимуществами и недостатками этих двух видов

Вертикальные стойки

Держатель велосипедов на фаркоп, оснащенный вертикальными стойками, представляет собой предельно простое крепление, где конструкция крепится с помощью винтового зажима или эксцентрика с рычагом. На самих стойках фиксируются горизонтальные консоли, на которых размещается велосипед. Дополнительная фиксация осуществляется зажимными хомутами.

Главное преимущество таких багажников – это простота установки и невысокая стоимость. Если же говорить о недостатках, то стоит знать что:

Конструкции этого типа не оснащены встроенными замками, поэтому защитить спортинвентарь от кражи будет проблематично.
Перевозить на вертикальных стойках можно только модели велосипедов с «классическими» треугольными рамами. «Женские» модификации установить на такой крепеж для велосипеда на фаркоп и вовсе невозможно.
Фиксация груза довольно жесткая в поперечном направлении, а в продольном только номинальная. Если автомобиль будет резко тормозить и «резво» входить в повороты велосипеды будут биться друг об друга.
Велосипеды могут закрыть собой номерные знаки автомобиля.
На такой тип стоек редко устанавливают откидные крепления, поэтому доступ к багажнику будет ограничен.

Опорная платформа

Такое крепление для велосипеда на фаркоп автомобиля оснащено опорной платформой, которая может обладать различной конструкцией. На самой платформе размещаются специальные профили, с помощью которых за колеса фиксируются велосипеды. По большому счету такая конструкция очень напоминает багажники для велосипедов на автомобиль, установленные на крыше. Сверху байки фиксируются за стойки или кронштейны, а снизу – хомутами или стропами. Благодаря этому перевозимые велосипеды не соприкасаются даже при сильном торможении или резких поворотах.

Если говорить о преимуществах таких конструкций, то:

Перевозить на них можно велосипеды любого типа с различными рамами.
Байки можно снимать и ставить в любой последовательности, поэтому если вам понадобился велосипед, расположенный дальше всего, снимать остальные изделия не придется.
Большинство платформенных креплений оснащено интегрированными замками.
Чаще всего на опорные платформы устанавливаются откидные крепления, благодаря которым вы всегда сможете достать что-либо из багажника машины.
Такой тип конструкции считается наиболее прочной.

Из недостатков таких моделей можно выделить только высокую стоимость подобных конструкций.

Ну а что же делать, если на автомобиле отсутствует фаркоп? В этом случае самым оптимальным будет установить багажник на авто для перевозки велосипеда, который монтируется на задней части автомобиля.

Нарушения при перевозке велосипедов на фаркопе

В данной статье будем исходить из того, что водитель использует крепление, имеющее необходимые документы (сертификат соответствия, а также документ, подтверждающий, что крепление подходит к данной модели автомобиля или является универсальным). То есть исходим из того, что установка крепления не является изменением конструкции.

Штраф за загороженные световые приборы

Если велосипеды крепятся на заднюю часть автомобиля, то они обычно загораживают световые приборы (фонари) автомобиля и государственный регистрационный знак:

Рассмотрим пункт 23.3 ПДД:

23.3. Перевозка груза допускается при условии, что он:.

не закрывает внешние световые приборы и световозвращатели, регистрационные и опознавательные знаки, а также не препятствует восприятию сигналов, подаваемых рукой;

Если велосипед закрывает фары автомобиля, то на водителя может быть наложен штраф по части 1 статьи 12.21 КоАП:

1. Нарушение правил перевозки грузов, а равно правил буксировки —

влечет предупреждение или наложение административного штрафа в размере пятисот рублей.

Размер наказания — предупреждение или 500 рублей.

Штраф за крепление, которое загораживает номера

Если велосипеды загораживают задний номер (государственный регистрационный знак) автомобиля, то нарушен будет тот же самый пункт 22.3 ПДД, однако наказание будет другим. В данном случае применяется часть 2 статьи 12.2 КоАП:

2. Управление транспортным средством без государственных регистрационных знаков, а равно управление транспортным средством без установленных на предусмотренных для этого местах государственных регистрационных знаков либо управление транспортным средством с государственными регистрационными знаками, видоизмененными или оборудованными с применением устройств или материалов, препятствующих идентификации государственных регистрационных знаков либо позволяющих их видоизменить или скрыть, —

влечет наложение административного штрафа в размере пяти тысяч рублей или лишение права управления транспортными средствами на срок от одного до трех месяцев.

И наказание здесь куда более серьезное — 5 000 рублей или лишение прав на срок от 1 до 3 месяцев.

Примечание. Данное наказание не теоретическое, существуют десятки водителей, которые уже остались без прав за неправильную установку велосипедов и креплений.

Штраф за перевешивание номера на крепление

На практике можно встретить крепления для велосипедов, на которых предусмотрено специальное место для установки номера. Предполагается, что водитель снимет с машины задний номер и перевесит его на крепление.

2. На механических транспортных средствах (кроме мопедов, трамваев и троллейбусов) и прицепах должны быть установлены на предусмотренных для этого местах регистрационные знаки соответствующего образца, а на автомобилях и автобусах, кроме того, размещается в правом нижнем углу ветрового стекла в установленных случаях лицензионная карточка.

То есть, если перевесить номер на крепление, то получится, что его уже не будет на предусмотренном месте. А за такое нарушение водитель все также может быть наказан по части 2 статьи 12.2 КоАП (5 000 или лишение прав от 1 до 3 месяцев.

Примечание. Штраф в этом случае является скорее теоретическим и мне не приходилось слышать, чтобы на кого-то его наложили.

Что представляет собой крепление на фаркоп?

Сразу же стоит отметить, что установка подобной основы для надежного закрепления двухколесного транспорта на автомобиле представляет собой достаточно дорогостоящий вариант. Однако если на машине изначально присутствует фаркоп, подобное решение выглядит выгодным.

Рекомендуется устанавливать велобагажник на фаркоп на 3 велосипеда и более. Вместительное крепление станет незаменимым при необходимости перевозки «железных коней» для всей семьи при организации совместного путешествия. При этом даже во время езды на внушительной скорости не будет страдать аэродинамика автомобиля.

Установить велобагажник на фаркоп можно своими руками. Для этого подготовленная платформа присоединяется к заднему тягово-сцепному устройству при помощи прочных зажимов. Далее закрепляются стойки, предназначенные для удержания колес двухколесного транспорта. Фиксация велосипедов обеспечивается за счет надежных хомутов.

Некоторые автолюбители опасаются насчет удобства эксплуатации заднего багажного отделения после монтажа данного рода креплений. Однако подобные трудности заранее предусмотрены разработчиками, которые изобрели велобагажник на фаркоп. Для обеспечения удобства на конструкции изначально присутствует фиксатор, с помощью которого ослабляется и опускается крепление при первой же необходимости. В этом случае свободный доступ к багажнику несколько ограничится. Однако необходимые вещи можно будет достать практически без препятствий.

Устройство крепления для велосипеда на фаркоп

Потребность в покупке наружного велокрепления для легкового автомобиля часто возникает у любителей прогулок на двухколесном транспорте в привлекательных уголках природы. Еще интересней делать это не в одиночку, а в компании друзей. Потому интерес проявляют к средствам, позволяющим перевозить на одной легковушке сразу несколько велосипедов (до 4 штук). Техническое решение здесь одно – крепление снаружи автомобиля на специальный багажник.

Виды креплений по способу установки на машину:

верхняя перевозка на крыше авто;
навесное крепление на заднюю дверь (у кузовов «универсал» и «хэтчбэк») либо внешнюю запаску (джипы, микроавтобусы);
установка с опорой на прицепное устройство (на фаркоп).

Каждая из разновидностей велокреплений имеет свои плюсы и минусы.

Велокрепление на фаркоп

Устройство с креплением к буксировочному крюку состоит из опорного узла, жестко фиксирующего всю конструкцию за тяговую сцепку фаркопа, а также кронштейн или раму, на которую устанавливаются велосипеды. Для надежности предусмотрены замки или хомуты, удерживающие груз от падения. На дорогих версиях возможны дополнительные световые приборы, дублирующие задние фонари авто, если погруженные велосипеды закрывают их.

Заводские решения готовых высококлассных велобагажников предлагают ведущие бренды этого рынка. В каталоге шведской Thule более десятка моделей с разным уровнем цен, но даже самые дешевые версии этих устройств стоят от 350 евро, флагманские версии Thule EasyFold XT 3 – около 1000 евро. Поэтому желание смастерить велобагажник на фаркоп автомобиля своими руками вполне объяснимо. Пусть внешний вид будет далек от фирменного, но такое вполне возможно.

Чертеж для изготовления крепления своими руками

Чтобы своими руками сделать крепление для велосипеда на фаркоп автомобиля, понадобится:

сварочный аппарат;
дрель с набором сверл;
болгарка;
несколько болтов и прочий крепеж;
ручной инструмент по металлу.

Если все перечисленное есть в мастерской или гараже, вы владеете минимальным набором умений по обращению с металлом, то работа не составит сложности.

Выберите тип устройства, которое хотите повторить. Они бывают двух разновидностей: платформы, на которых колеса байка фиксируются в желобах, и подвесные держатели, куда цепляется велосипедная рама, а остальные части остаются на весу.

В качестве заготовки для примитивного подвесного велобагажника на фаркоп автомобиля своими руками возьмите стальную трубу квадратного сечения и кусок металлического листа. Конструкция – это просто V-образный кронштейн с выступающими «рогами», подогнанными по размеру велорамы. Единственная сложность здесь – опорный узел, которым приспособление жестко фиксируется на опорном шаре фаркопа или прикручивается взамен шара.

Приспособление жестко фиксируется на опорном шаре фаркопа

Сделать багажник для велосипеда на фаркоп автомобиля своими руками обойдется много дешевле, чем покупка готового, даже если заказывать детали по чертежу токарю и сварщику.

Делаем крепление сами

Основной задачей для изготовления крепления является обеспечение жёсткости и устойчивости конструкции, которая обеспечит надёжную фиксацию одного или нескольких велосипедов. В интернете существует масса способов, как сделать такую конструкцию в зависимости от способа фиксации велосипеда.

Главное — иметь элементарные инженерные знания и уметь работать руками.

Материалом для крепления могут послужить припасённые в сарае с незапамятных времён стальные трубы, уголки и любой другой металл, который при наличии смекалки способный превратиться в необходимую деталь. В идеале, собрать конструкцию из дюралюминиевых труб — при этом конструкция будет одновременно лёгкой и жёсткой. Рассмотрим подробно процесс изготовления конструкции, крепящейся на уже присутствующие дуги багажника.

Итак, материал, необходимый для изготовления крепления:

Основная задача крепления — обеспечение жёсткости и устойчивости конструкции для обеспечения надёжной фиксации

Инструменты для изготовления крепления в домашних условиях:

Пошаговая инструкция по изготовлению крепления для велосипеда на фаркоп машины своими руками

Перед работой нужно приготовить нужный инструментарий, чтобы не пришлось бежать в магазин в самый ответственный момент. Инструменты и материалы, необходимые для изготовления велосипедного крепления на фаркоп:

профиль, листы и трубки из металла;
краска, предназначенная для металла;
болгарка;
дрель;
сверла;
аппарат для сварки;
молоток;
саморезы.

При наличии минимальных навыков работы с металлом и определенной творческой «жилки» изготовление велобагажника не представляет особой трудности. Работы производятся в таком порядке.

Изогнуть лист металла с обеих сторон, используя тики, в виде буквы «П».
Расплющить края 2 трубок, подготовив места под просверливание дырок и последующего соединения с металлическим профилем.
Просверлить отверстия под болты.
Измерить расстояние между колесами.
Прорезать в металлическом листе выемки, расположенные между передним и задним колесом байка.
Прикрутить металлический лист в форме буквы «П» к подставке, положить сверху профиль.
Прибить трубки таким образом, чтобы они огибали велосипедную раму. Учесть конфигурацию рамы, которая отличается в зависимости от модели байка.
Прибить трубки таким образом, чтобы они огибали велосипедную раму. Учесть конфигурацию рамы, которая отличается в зависимости от модели байка.

Не всегда рационально совершать многочасовые переезды на велосипеде. Иногда имеет смысл сделать это на авто, захватив байк с собой. Мы рассмотрели все достоинства и недостатки варианта его крепления к фаркопу машины. Следуя вышеприведенной инструкции, вы сможете сделать велобагажник своими руками, сэкономив значительную сумму средств.

Багажник на крышу автомобиля thule: обзор популярных моделей
Багажник на заднюю дверь автомобиля для велосипеда: отзывы, цены. www.velosipedinfo.ru/avtomobilnyiy-velobagazhnik-na-zadnyuyu-dver
Велобагажник (велокрепление) на крышу автомобиля, на фаркоп, на заднюю дверь, на запасное колесо. Узнать больше…

Велобагажник на крышу автомобиля своими руками

Покупать велобагажник душила жаба (он от 3,5 за штуку и того два за 7 от тыш.) поэтому решил сделать его сам из того что было. А был уголок сороковка и арматурина 18 мм. К этому докупил 16 кузовных шайб 12х35 15 штук, болтов М12×30 3 штуки с головкой под внутренний шестигранник, гаек с нейлоном М12 3-и штуки, 4-е болта М8х30 тоже с внутренним шестигранником, 4-е обычных гайки М8, и сгон для трубы 2-х дюймовый.

Для начала взял уголок 40-у и отрезал по длине так чтобы на него колесами умещался велосипед. Затем приварил к нему два уголка так чтобы они вставали на поперечины багажника машины

далее к переднему уголку приварил проушыны (сделанные из того же уголка)

затем взял купленный сгон, отрезал от него резьбовую часть, разрезал его пополам вдоль, и приварил к одной из частей сложенные 3-и шайбы

затем собрал всю конструкцию и прихватил ее.

после этого штанги снял

и уже как следует проварил

и покрасил

к половинкам трубы наварил уши, и с одной стороны гайки М8

после покраски всех элементов собрал конструкцию

и примерил велик

чтобы не царапалась рама в половинки вложил отрезанные куски автомобильной камеры (надо потом их приклеить будет, а то во время установки норовят вывалиться. Далее все это поставил на машину.

к багажнику крепил болтами М8х45 (были до этого купленые с прочностью 10.9)

при качании велосипеда качается вся машина — так что конструкция получилась крепкая. Испытания уже проведены, проехал 10 км по кольцевой и 7 км по городу. Осталось сделать второй и можно куданить ехать. По времени правда провозился почти весь день, хотя поначалу думал в пару часиков уложиться )

Да, многим будет интересно нужно или не нужно крепить заднее колесо, я этот момент не описал, так как считал, что это само собой разумеющееся. Пока крепил просто веревкой, а фотки нет потому, что когда закрепил уже шел довольно сильный дождь и какие уж тут фотки. В дальнейшем наверное куплю длинную липучку, чтобы можно было обернуть в несколько оборотов и закрепить.

2. По поводу веса. Он на самом деле не такой уж и большой. Вес стального уголка 40х40х4 всего 2,42 кг/п.м. у меня метра 2 будем считать 5 кило, арматура диаметром 18 мм — 2 кг/п.м. у меня где-то метр (два куска по 50 см), ну пусть остальное еще килограмм, все вместе получается всего 8 кило, что по мне так не много. Ясное дело что алюминиевый легче, но….

Автор; Сергей Коптев г.Санкт-Петербург

Крепление велобагажника на фаркоп – преимущества

Что получает автолюбитель, заплатив достаточно внушительную сумму при покупке специального приспособления для перевозки двухколесного транспорта:

Велосипеды размещаются на высокопрочных профилях. Благодаря фиксации рамы в верхней и нижней части исключается перемещение «железного коня» в любых направлениях даже при самой серьезной тряске.
Велобагажник на фаркоп позволяет снимать двухколесный транспорт в любой последовательности.
Даже установка стандартного крепления дает возможность перевозить велосипеды различных марок, величины, конструкции и геометрии.
Отдельные платформы, например, велобагажник Thule, содержат интегрированные замки. Последние отличаются повышенной надежностью и удобством эксплуатации по сравнению с тросовыми приспособлениями.
Велобагажник на фаркоп не заставляет демонтировать всю конструкцию при необходимости получения свободного доступа к вещам в багажнике.
Крепления данной категории наиболее просты и надежны. Европейские и американские потребители в преимущественном большинстве доверяют именно такому варианту при необходимости транспортировки велосипедов на дальние расстояния.

Установка фаркопа на ваз 2107

Владельцев отечественных классических Жигулей часто интересует видео ролики Установка фаркопа на ВАЗ 2107 своими руками. Таких материалов достаточно много на специальных форумах, где собираются автолюбители и общаются на темы, связанные с эксплуатацией транспортных средств, тюнингом и ремонтом.

Фаркоп является важным устройством, осуществляющим сцепку машины тягача и буксируемого транспортного средства. Благодаря этому прибору легковой автомобиль получает возможность осуществлять доставку грузов, масса которых может превышать его грузоподъемность в полтора раза, а иногда и больше. Данный показатель у Лады ВАЗ 2107 равен примерно 350 кг.

В заводской конструкции «семерки» имеются только проушины, через которые пропускается буксировочный трос. Но если у водителя есть навык работы с техникой, он сможет самостоятельно произвести монтаж сцепного устройства на свою машину.

При этом эксперты предупреждают: не стоит такую ответственную деталь, как фаркоп пытаться изготовить самому. Во-первых, это вызовет неизбежные проблемы при прохождении техосмотра. Во-вторых, сомнительные характеристики материалов и незаводские условия изготовления неизбежно отражаются на качестве механизма, который может выйти из строя в пути. Неверный расчет крепежа и поломка сцепного устройства может стать причиной отрыва балки и повреждений кузова автомобиля.

Какой фаркоп подойдет к Ладе ВАЗ 2107?

Тягово-сцепные устройства можно разделить по видам крюка, а также по месту монтажа.

Крюки фаркопов могут быть следующих разновидностей:

Обычная конструкция крюка, способного выдерживать нагрузку до 1,5 тонн, который монтируется с помощью двух болтов.
Крючок торцевого типа, имеющий показатель грузоподъемности от двух до трех тонн.
Крюк быстросъемный с муфтовым соединением.

Фаркопы монтируются на автомобиле различными способами.

1. В специальные отверстия, которые предусмотрены разработчиком конкретно для сцепного устройства. В конструкции ВАЗ 2107 таких мест не предусмотрено.

2. Технологические отверстия, имеющиеся в кузове, через которые можно провести монтаж фаркопа.

3. Отверстия, сделанные для ТСУ самостоятельно с помощью электродрели. При этом сам фаркоп может служить шаблоном для разметки отверстий.

Комплектация ТСУ и инструменты

В комплект обычно входят собственно фаркоп, подробная инструкция по его установке, крепежные болты, провода и розетка.

Для установки ТСУ нужны следующие инструменты: сверло, электрическая дрель, изолента, гаечные ключи, мастика от коррозии металла, наконечники для электропроводов, пассатижи, термоусадочная трубка, грунтовка.

Порядок установки ТСУ

1. Снимите защитный коврик в багажнике.

2. Отметьте места для сверления, приложив ТСУ к дну багажника.

3. Сделайте дрелью отверстия, обработайте их с помощью грунтовки и антикоррозийного средства.

4. Произведите монтаж фаркопа на днище ВАЗ 2107, надежно закрепив болтами. Используйте подкатной домкрат для того, чтобы ТСУ было крепко прижато к автомобилю в момент монтажа. Проверьте обязательно, может ли нормально функционировать регулятор давления тормозной жидкости, а также трос к ручному тормозу.

5. Подключите провода и электророзетку.

6. Приведите багажное отделение в исходное состояние.

Если у Вас по-прежнему возникают сложности, то обращайтесь в магазин фаркопов Прицепчикоф. Вам обязательно помогут!

Минусы велобагажника, закрепленного на фаркопе авто

Однако, данный тип крепления неидеален. Наряду с безусловными плюсами. Не лишен он и некоторых минусов. Начнем с того, что готовый крепеж на фаркоп стоит недешево, особенно, если приобретать качественную фирменную вещь. Дешевые крепления неизвестного производителя обычно не имеют гарантии и лишены столь необходимой функции наклона. Тем же, кто твердо решил сделать велобагажник своими руками, следует знать, что велобагажник на фаркопе:

утяжеляет заднюю часть авто. Что может усложнить парковку и совершение маневров,
заслоняет водителю задний обзор,
может быть установлен не на всех машинах, а только на тех, которые оборудованы фаркопом,
не дает жесткой фиксации автомобиля в вертикальной плоскости (как в случае крепежа на крыше),
во время быстрой езды есть риск того, что велосипеды будут ударяться о кузов и между собой,
может заслонять автомобильные номера,
волнообразное движение велосипедов постепенно приводит к усталости металла, из которого изготовлен фаркоп, рано или поздно это может спровоцировать его поломку.

Взвесив все «за»и «против», вы приняли решение сделать велосипедное крепление на фаркоп своими руками? Ниже приведена последовательность действий и необходимые материалы и инструменты.

Крепление Thule HangOn

Перевозка нескольких велосипедов возможна при помощи специальных велокреплений. Модель крепления Thule HangOn может зафиксировать 3-4 велика, при условии, что вес каждого — менее 15 килограммов. Шведское крепление Thule является компактным и удобным вариантом для использования. К преимуществам данного устройства можно отнести отсутствие необходимости регулировки, также его вес незначительный, механизм складной и не займет много места при хранении в межсезонье на лоджии или багажнике вашего автомобиля. В комплекте идут мягкие фиксирующие ремни, которые защитят ваши велосипеды от ударов и сколов.

https://youtube.com/watch?v=7jG5BV1htK0

Немного о самостоятельном изготовлении

Я категорически против сборки фаркопов и прицепов своими руками, поскольку они крайне редко соответствуют предъявляемым требованиям по качеству и безопасности к подобным конструкциям.

Но все же считаю правильным привести примерную схему изготовления. Для начала вам понадобятся все расходные материалы, инструменты и сварочный аппарат. Для каждой машины предусмотрена своя схема согласования, особенности конструкций и прочие моменты. Потому общую для всех инструкцию по сборке даже при огромном желании я предложить никак не могу.

Из материалов вам понадобится:

шаровый механизм, у которого есть встроенные проушины (придется купить на рынке, иначе никак);
труба из прочного железа размером около 1 метра;
балка-уголок на 0,5 метра;
2 гайки для фаркопа;
болты диаметром 14 мм и соответствующие шайбы для них.

Чтобы из всего этого собрать полноценное ТСУ (желательно съемное, поскольку монолитные конструкции сейчас не в приоритете), вам придется приложить максимум усилий и осторожности

Сначала снимите бампер своего авто. В проушинах делаются отверстия и приваривается к трубе. Наметьте центр участка, куда будет монтироваться фаркоп. Если приложить бампер сюда, то центр должен оказаться между траверсами;
В выбранное место дополнительно приваривается еще один отрезок металла;
На срединной части уже сваренной основы фаркопа крепятся уголки. Это позволит одновременно придать жесткости и надежности, а также сделать ТСУ съемного типа. В завершении этого этапа привариваются к балке гайки, которые отвечают за угловое сечение. Далее не забудьте состыковать их с центром всей конструкции;
Проводятся дополнительные работы по выведению проводки для освещения. Вообще электрика, как по мне, куда более сложный этап, чем крепление металлических элементов будущего тягово-сцепного устройства;
Завершается все грунтовкой и покраской металла.

Но вы сильно ошибаетесь, если думаете, что вам удалось установить на свой седан, хэтчбек или кроссовер ТСУ, с которым спокойно можно ездить по городу и за его пределами.

Главная проблема самодельных ТСУ

Суть в том, что это самодельная конструкция. Соответственно, отсюда вытекают все проблемы. Подобные манипуляции запрещены.

Если вы просто соберете фаркоп, поставите на машину и будете ее эксплуатировать, вас ждут серьезные штрафы и требование обязательно демонтировать конструкцию.

А все потому, что самодельное ТСУ нужно зарегистрировать, официально пройти сложную процедуру экспертизы. Практика наглядно показывает, что подавляющее большинство самодельных фаркопов не соответствуют требованиям безопасности. Следовательно, автовладельцы спешно их снимают и меняют на заводские.

С заводскими же ТСУ нет никаких проблем. Если заводом-производителем вашего автомобиля предусмотрена возможность установки фаркопа и езды с прицепом, то даже вносить изменения в ПТС не придется. А это актуально почти для 99% всех машин. Регистрировать придется сам прицеп, но это уже другая история.
