Как определить износ цепи грм на ваз 2106 и заменить её своими руками

Если распредвал вышел из строя

Распредвал на модели ВАЗ 2106 демонтируется редко. Как правило, во время ремонта или разборки. Иногда чтобы произвести его замену.

Признаки

Вначале немножко расскажем о признаках, которые говорят о том, что распредвал неисправен, изношены его шейки либо постели. Установить стучит ли вал или нечто иное в моторе ВАЗ 2106 затруднительно, но можно. Стук распределительного вала глухой и хорошо слышен. При увеличении оборотов двигателя, стук учащается.

Некоторые водители определяют стук в этом узле при помощи стетоскопа или палки через крышку клапанов. Но часто, неопытному водителю сделать это затруднительно. Вследствие этого самый лучший способ диагностики распределительного вала это снять его, вымыть и осмотреть.

Если распределительный вал неисправен, то могут наблюдаться следующие симптомы:

• глухой стук, напоминающий удары молотка;
• невозможность регулировки зазоров клапанов, во время поворачивания коленчатого вала распредвал находится постоянно в различных положениях.

В этом видео показано, как можно устранить продольное биение распределительного вала.

Наиболее достоверным методом диагностики проблем с распредвалом ВАЗ 2106 считается демонтаж его с авто и промывка. Мыть можно в бензине или иной очищающей жидкости. Далее нужно держа вал ударять по постели, при слышимости малейших стуков, устанавливаем, износ механизма. Обязательно проследите, чтобы вал не двигался в постели, потому что во время ударов об ограничитель он будет издавать глухой стук.

Распредвал оказывает большое влияние на давление в смазывающей системе. Если зазоры меж постелью и распредвалом большие, то давление будет низким, и как следствие неудовлетворительная смазка иных частей.

Причины

Главными неисправностями, вследствие которых возникает необходимость в замене распредвала, — это его износ, появление различных задиров и выемок на опорных шейках. Равным образом замена распредвала необходима, если обнаружена его деформация или трещинки. При появлении подобных неисправностей силовой агрегат утрачивает мощность, а равным образом начинает функционировать с перебоями. Проблемы с распредвалом определяются по стуку в головке блока цилиндров.

Распредвал на «шестерке» снимают редко. Кроме вышеуказанных причин для замены и перенастройки силового агрегата. После этого можно заметить значительное увеличение мощности, как на спортивных авто.

Настройка на карбюраторных модификациях ВАЗ 2107

Во всех старых учебниках по обслуживанию классических моделей Жигулей описывается способ установки момента образования искры с помощью лампочки, хотя опытные автомобилисты спокойно обходятся без неё. Почему так происходит, вы поймёте в процессе прочтения данного материала, новичкам же будет полезно ознакомиться со старой проверенной методикой.

Чтобы правильно выставить зажигание «семёрки», нужно обеспечить одновременное выполнение следующих условий:

• насечка на шкиве коленчатого вала стоит напротив длинной риски, нанесённой на крышке газораспределительного механизма;
• при этом круглая метка, нанесённая на шестерёнке цепного привода распределительного вала, совпадает с приливом на его корпусе;
• поршень 4-го цилиндра завершил такт сжатия и находится в верхней мёртвой точке;
• контакты внутри трамблёра разомкнуты;
• подвижный контакт бегунка обращён к неподвижному контакту на крышке распределителя, куда подключён провод от свечи 4-го цилиндра.

Примечание. На бесконтактных системах в этот момент датчик Холла направляет сигнал коммутатору, чтобы тот разорвал электрическую цепь низкого напряжения, что приводит к возникновению высоковольтного импульса на проводе, ведущему к свече 4-го цилиндра.

Лампочка применяется с целью контроля момента зажигания, для чего её нужно подключить одним проводом к контакту «К» высоковольтной катушки, а вторым — к массе автомобиля. Следует знать, что в этот же момент поршень первого цилиндра тоже находится в положении ВМТ, только там происходит не сжатие топливовоздушной смеси, а выпуск отработанных газов после её сгорания. Вот почему несведущие автолюбители часто путают первый цилиндр с четвёртым при установке зажигания.

Когда перечисленные действия происходят одновременно, на электродах свечи 4-го цилиндра проскакивает искровой разряд, о чём свидетельствует вспышка подключённой лампочки. Чтобы добиться выполнения этих условий и правильно выставить зажигание, следуйте инструкции:

1. Поверните ключом на 36 мм коленчатый вал, совместив насечку на шкиве с длинной риской на крышке ГРМ.
2. Если в этот момент клапанная крышка двигателя снята, то лучше ориентироваться по метке на шестерёнке распредвала, выставив её напротив прилива корпуса.
3. Возьмите распределитель зажигания, снимите крышку и поверните его вал, чтобы поставить бегунок напротив провода, ведущего к цилиндру №4 (на крышке есть маркировка номеров цилиндров). Вставьте трамблёр в отверстие двигателя, удерживая бегунок и корпус в этом положении, после чего зафиксируйте его гайкой под ключ 13 мм.
4. Присоедините провода лампочки и включите зажигание поворотом ключа. Отпустите гайку крепления распределителя и медленно поворачивайте его за корпус, пока лампа не вспыхнет, указав на момент искрообразования. Снова закрепите трамблёр.
5. Выключите зажигание и убедитесь, что в данный момент контакты внутри распределителя разомкнуты. Возьмите щуп на 0,35 мм и проверьте зазор между ними, при необходимости откорректируйте его, ослабив отвёрткой винты крепления.

Примечание. Инструкция подразумевает, что перед началом работ трамблёр был демонтирован с двигателя без совмещения меток.

Зажигание считается выставленным правильно, если после установки крышки распределителя и подключения проводов вам удастся запустить двигатель, а дальше нужно настраивать угол опережения. Бесконтактная система устанавливается таким же образом, за исключением проверки зазора в контактной группе ввиду её отсутствия.

Установив вместо цепного привода ГРМ ременную передачу, инженеры ВАЗ уменьшили металлоёмкость двигателя и снизили его шумность. Вместе с тем, появилась необходимость в периодической замене ремня газораспределительного механизма, который пришёл на смену более надёжной и долговечной двухрядной цепи. Эта процедура не занимает много времени и вполне по силам начинающим автолюбителям, которые приняли решение самостоятельно заменить ремень ГРМ на отечественной «классике» ВАЗ 2107.

Метки грм на ваз 21074 инжектор, ремонт, инструкции ремонта

Показов: 2267

Дата выхода: 17. 12. 2013 года

Ответ автовладельца по имени Александр: Конечно цена для такой комплектации, просторно в салоне, хороший обзор , очень тёплая печка(термоядерная).Хорошая управляемость, легкие педали и руль(гидроусилитель очень эффективный), складывающиеся задние сиденья.Мотор тянет хорошо и кушает немного.Заводится прекрасно даже в сильный мороз.Двигатель по EBPO-5. Хорошие ходовые огни, далеко очень видно.

Категория: Устройство автомобиля

Характеристики автомобиля: Диаметр одного цилиндра составляет 78 мм, ход поршня — 76 мм. Размеры автомобиля следующие, длина кузова — 3701, ширина — 1100, высота — 1725 мм. Колесная база составляет 2267 мм. Дорожный просвет 130 мм. Автомобиль оснащается гибридным силовым агрегатом. 2—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый цилиндр приходится по 4 клапана. Коленвал двигателя и разгоняется до 7000 оборотов в минуту. Максимальный крутящий момент удерживается вплоть до 3000 оборотов в минуту.

Выложил админ: по просьбе Станислава

Оригинальное название: Пазнакі грм на ваз 21074 інжэктар

Продолжительность: 7:41

Качество: BDRemux

Смех в теме: Аэропорт. Диспетчер дает разрешение на взлет. В это время аэродромщик обкашивает траву вокруг фонарей на рулежке, оборудование — коса классическая.Погода так себе, накрапывает дождик и мужик надел плащ-палатку. Косит траву. В этот момент «Як42″ выруливает на взлет по этой самой дорожке.Диспетчер дает команду освободить полосу. Дядька отходит метров на 25-30 и стоит ждет. Капюшон на голове, в руке коса. Борт катит мимо, аэродромщик приветливо машет экипажу. Все кто в самолете видят машущую фигуру…Пилот:— Диспетчер, скажите своему косарю — пусть хоть косу положит, пока у нас пассажиры через люки не повыпрыгивали!

Устройство и предназначение распредвала

При всем многообразии элементов и сопряженных систем мотора автомобиля силовая установка представляет собой рационально слаженный единый механизм. Мотор «шестерки» представлен «движком» четырехтактного типа, причем сменяемость тактов строго регламентирована. Этим и определяется назначение распредвала ВАЗ 2106, цена которого относительно высока и составляет 1000-1200 рублей, в зависимости от фирмы-производителя.

Классический распредвал ВАЗ 2106 отвечает за последовательность (установленную очередность) работы клапанных элементов на открытие и закрытие изделия для отвода газовых продуктов сгорания воздушно-бензиновой смеси и работу впускного топливопровода.

Основное рабочее тело распределительного вала – кулачки, которые посредством воздействия на них других элементов изделия, в том числе цепи распредвала, «открывают» клапана с заданной периодичностью. Непосредственно цепь распредвала осуществляет взаимодействие шестерни и звездочки распредвала «шестерки» путем цепной передачи.

Каждому клапану соответствует отдельный кулачок, который при эксплуатации воздействием толкателя на выступающий сегмент давит на клапанный элемент, что вызывает его приподнимание, отчего в цилиндр в зависимости от положения элемента, либо идет поступление топливно-воздушной смеси, либо осуществляется вывод отработанных газов. При освобождении толкателя от контакта с выступающим элементом пружина своей силой растяжения «захлопывает» клапанный элемент.

Шейка опоры распредвала ВАЗ 2106 служит для монтажа изделия на отведенное положение. Сопрягаемые детали получают закалку помощью высокочастотного тока и проходят смазку в ходе эксплуатации.

https://youtube.com/watch?v=kx3VxkUlNsQ

Как понять, что распредвал нужно менять?

Определить неисправность распределительного вала, не открывая капот, можно по двум признакам:

• стук;
• снижение давления масла в двигателе.

Основная причина нарушений в работе распредвала – это появление зазоров. Они появляются между опорными шейками вала и подшипниками постели, на которые опирается распределительный вал. Щели образуются за счёт того, что части распредвала стираются. Зазоры приводят к тому, что вал становится подвижен в вертикальной или горизонтальной оси. Если люфт вала составляет 1 мм, то это сказывается на работе двигателя. Причины появления зазоров:

• не была произведена своевременная замена распредвала;
• не меняют масло в положенный срок;
• использование некачественного масла;
• водитель ездит на низких оборотах, таким образом, в ГРМ поступает мало масла и детали быстрее изнашиваются.

  Износ рокера в виде задира

  Кольцевые задиры на коренной шейке рапредвала

  Стержень клапана оставил кольцевой след

Распределительный вал также нужно менять, если в нём забились масляные каналы. Прежде чем менять деталь, посмотрите, есть ли люфт, перелом, деформации или задиры вала.

Полезные замечания

Если у вас «семёрка» с карбюратором, то после замены цепи ГРМ требуется выполнить регулировку зажигания, ведь звёздочка привода прерывателя-распределителя зажигания (в просторечии трамблёра) тоже снималась со своего посадочного места. Инжекторные модели такой регулировки не требуют.

Карбюратор в автомобилях ВАЗ 2106-2107 отличается стабильной работой и редко выходит из строя. Тем не менее ремонт может понадобиться даже этому узлу. Подробности проведения процедуры изложены здесь: https://vazweb.ru/desyatka/dvigatel/remont-karbyuratora-vaz-2107.html

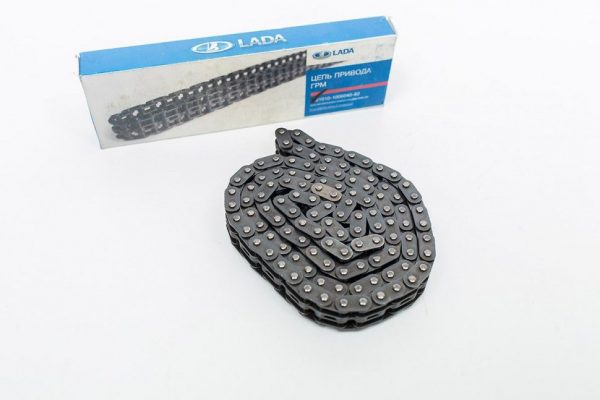

На советские и ранние российские автомобили классического семейства традиционно ставили двухрядные цепи ГРМ. Это давало повышенную надёжность за счёт того, чтоб обрыв одного звена не провоцировал мгновенное столкновение поршня с клапаном в открытом положении. Недостатком был повышенный вес. В целях экономии и облегчения конструкции цепь стали делать однорядной. Ресурс двойной цепи доходит до 100 — 120 тысяч километров, в то время как однорядной — в два раза меньше. Некоторые автовладельцы возвращают в свои силовые агрегаты двухрядную цепь. Правда, для этого придётся заменить также все шестерни, входящие в зацепление с цепью. Сегодня комплект таких деталей найти достаточно сложно, поэтому готовьтесь к поисковой работе, если хотите повысить надёжность механизма ГРМ.
